110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica Lo poco.

Presentación del tema: "110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica Lo poco."— Transcripción de la presentación:

1 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica Lo poco que he aprendido carece de valor, comparado con lo que ignoro y no desespero en aprender. René Descartes (1596-1650) Filósofo y matemático francés

2 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica Reset - Set Data Toggle J - K

3 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica Tabla de excitación Estado Presente Estado Siguiente Entradas de control QnQn+1RSJKTD 00 X00X00 01 011X11 10 10X110 11 0XX001

4 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica Otras entradas de Control a los FFS Algunos Flip Flops contienen entradas adicionales como el PRESET y el CLEAR, Estas entradas son asíncronas (no requieren de pulso de reloj), uno de los propósitos de estas entradas es el de establecer condiciones iniciales. PRESET (Pr) tiene la función de que la salida Q tome el valor de uno (Q=1), CLEAR (Clr) la de hacer que Q tome el valor de cero (Q=0).

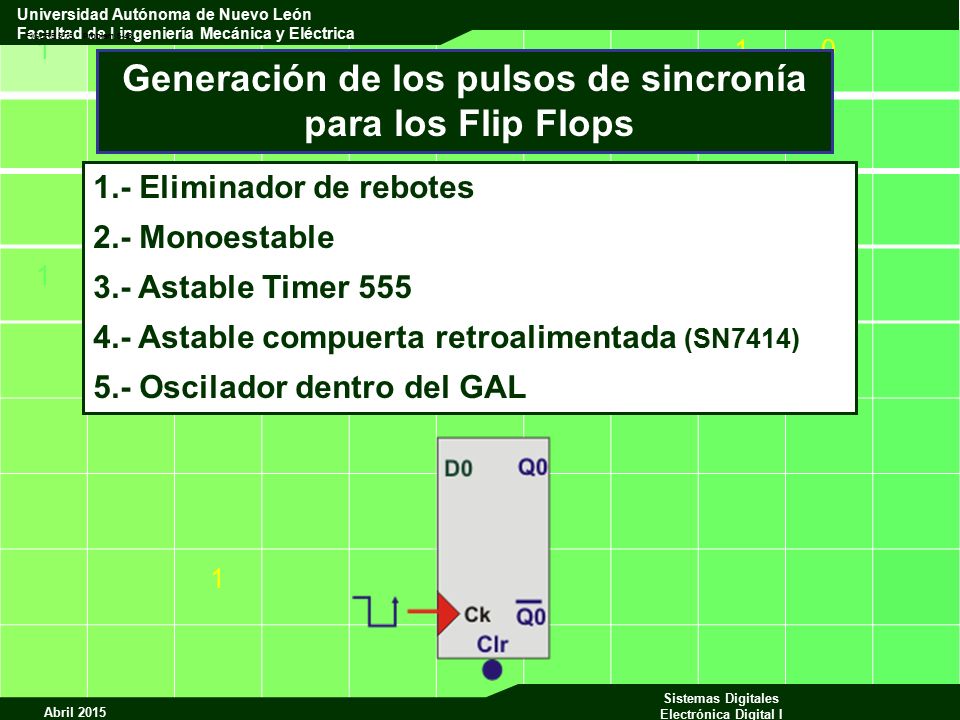

5 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica FIGURE 5-75 Problem 5-48. 1.- Eliminador de rebotes 2.- Monoestable 3.- Astable Timer 555 4.- Astable compuerta retroalimentada (SN7414) 5.- Oscilador dentro del GAL Generación de los pulsos de sincronía para los Flip Flops

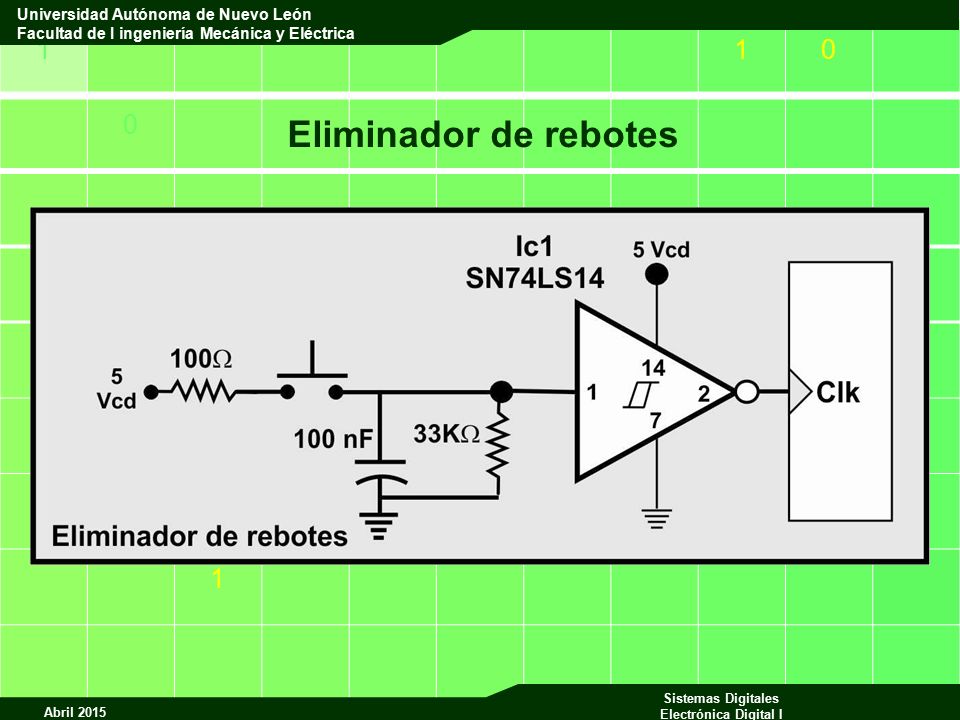

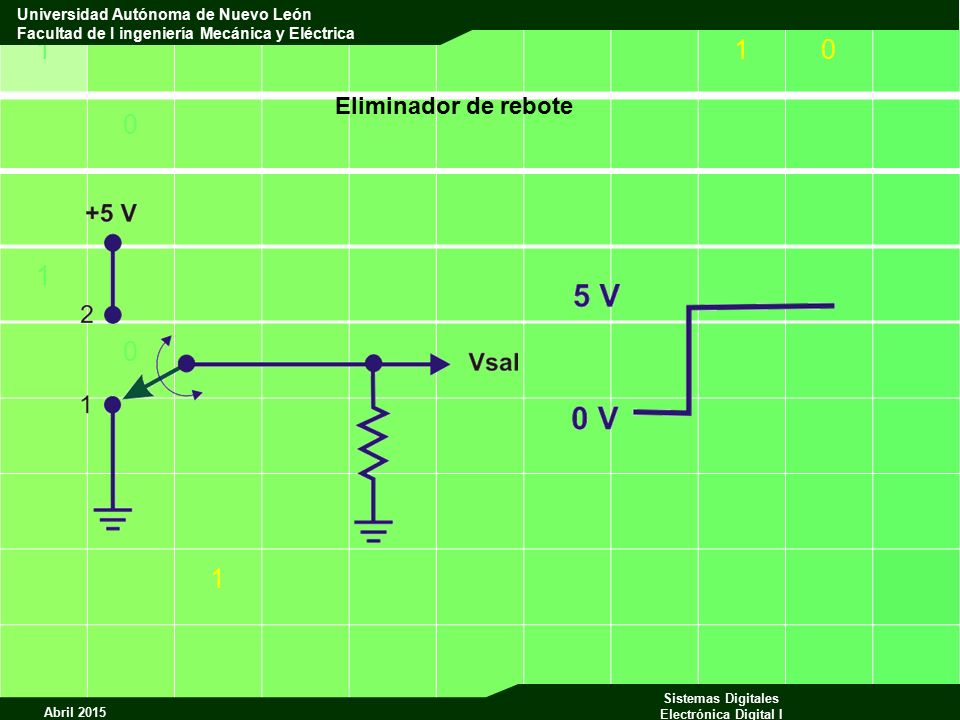

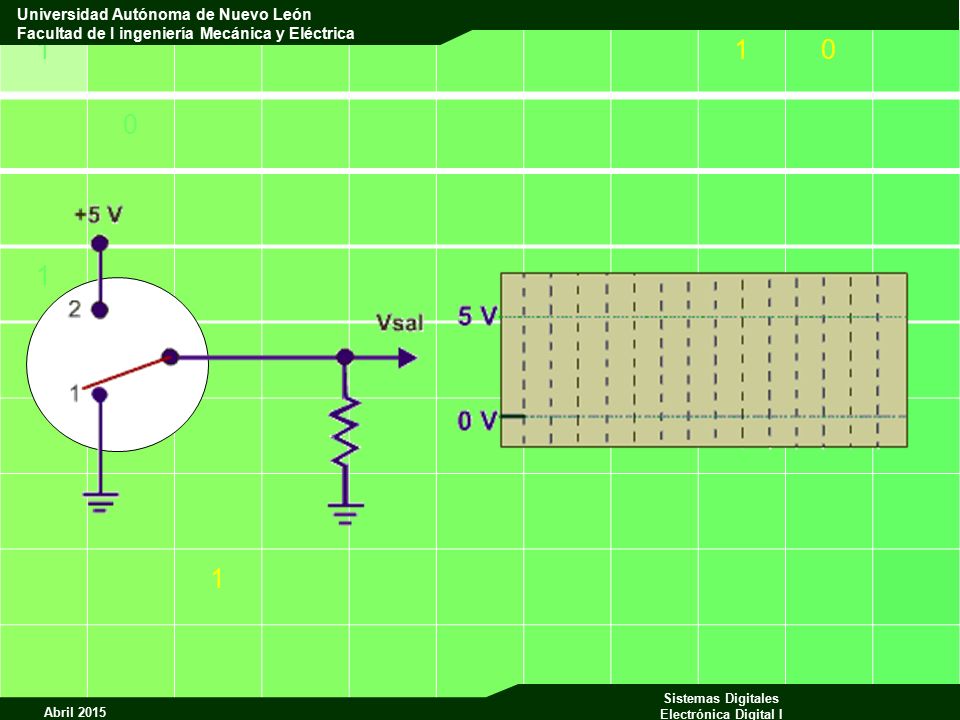

6 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica Eliminador de rebote

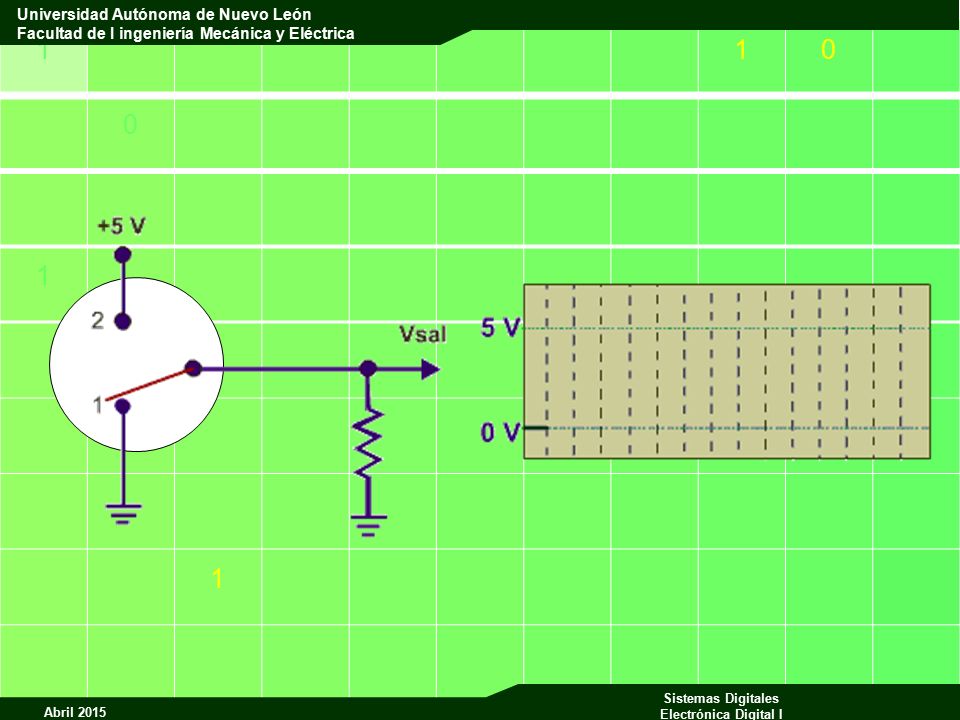

7 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica

8 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica

9 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica

10 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica Contador de 0 a 7

11 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica

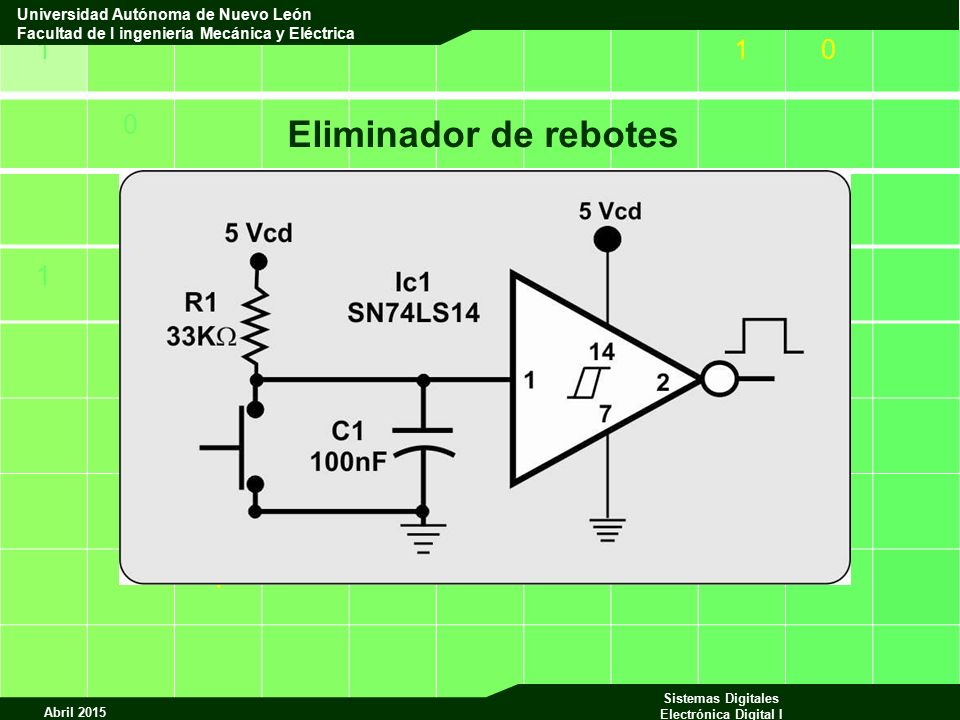

12 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica Eliminador de rebotes

13 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica Eliminador de rebotes

14 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica Rebote al cambio de señal

15 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica Rebote al cambio de señal 1 0 ? 0.8 2.8

16 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica Disparador Schmitt

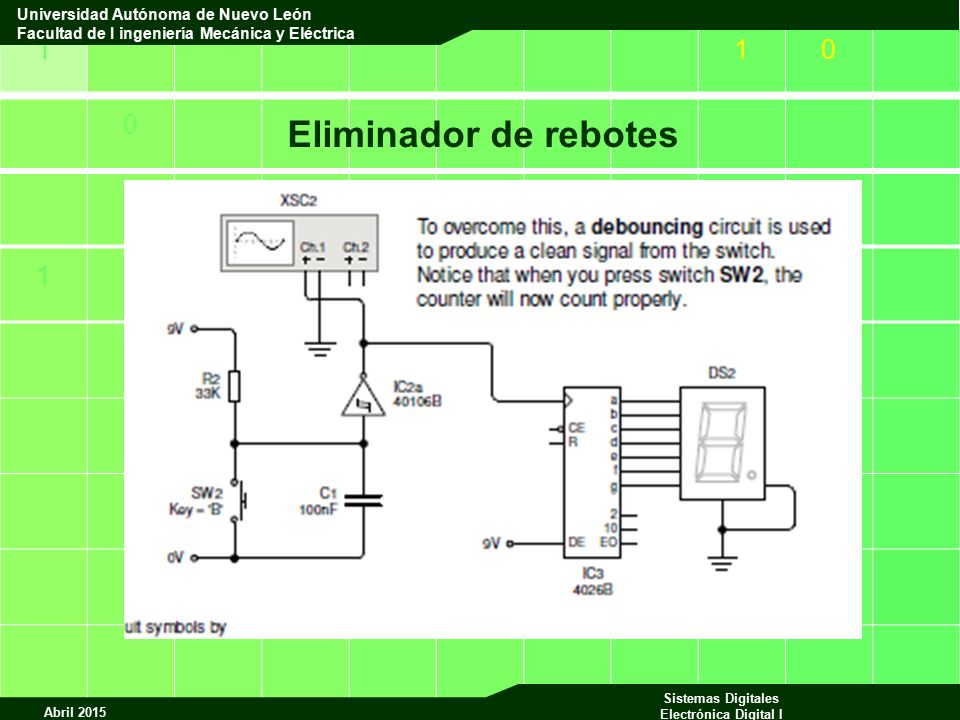

17 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica Eliminador de rebotes

18 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica Eliminador de rebotes

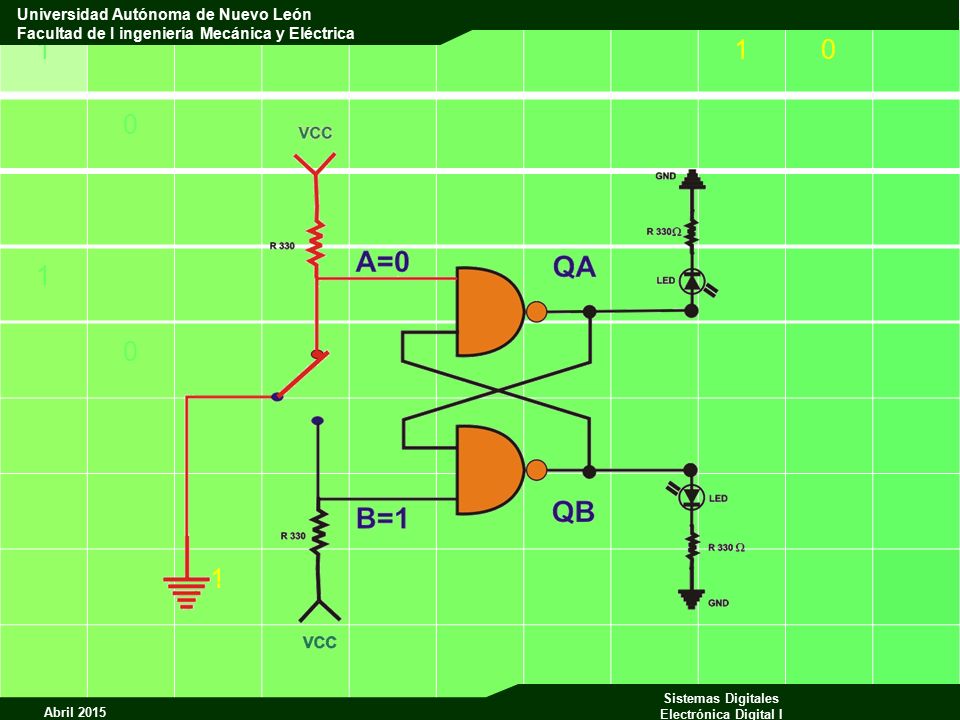

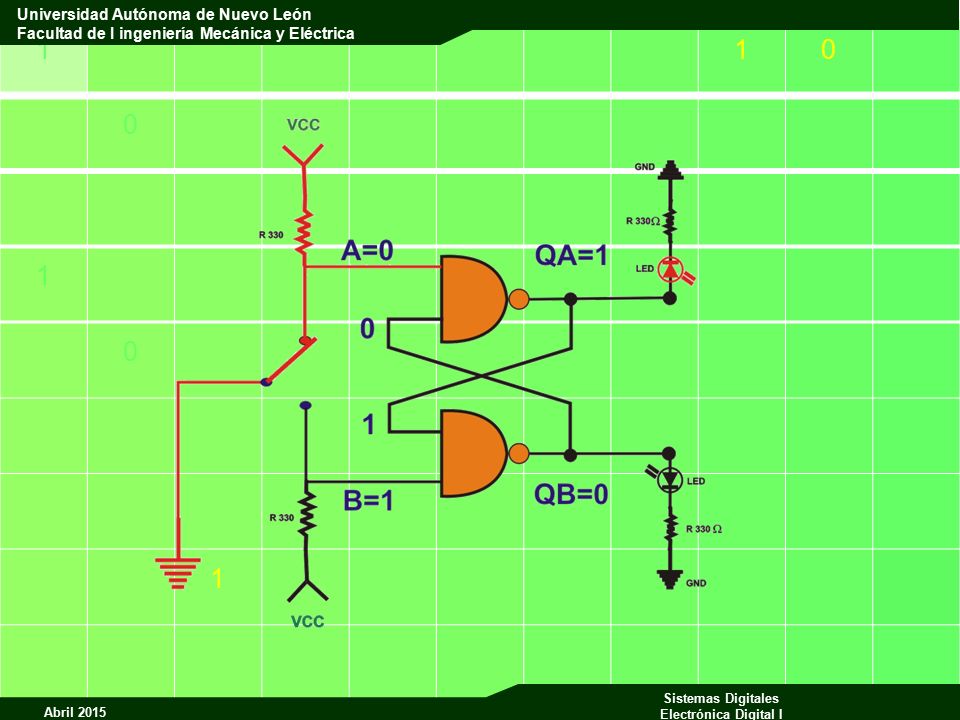

19 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica Flip Flop SC SET CLEAR Eliminador de Rebotes

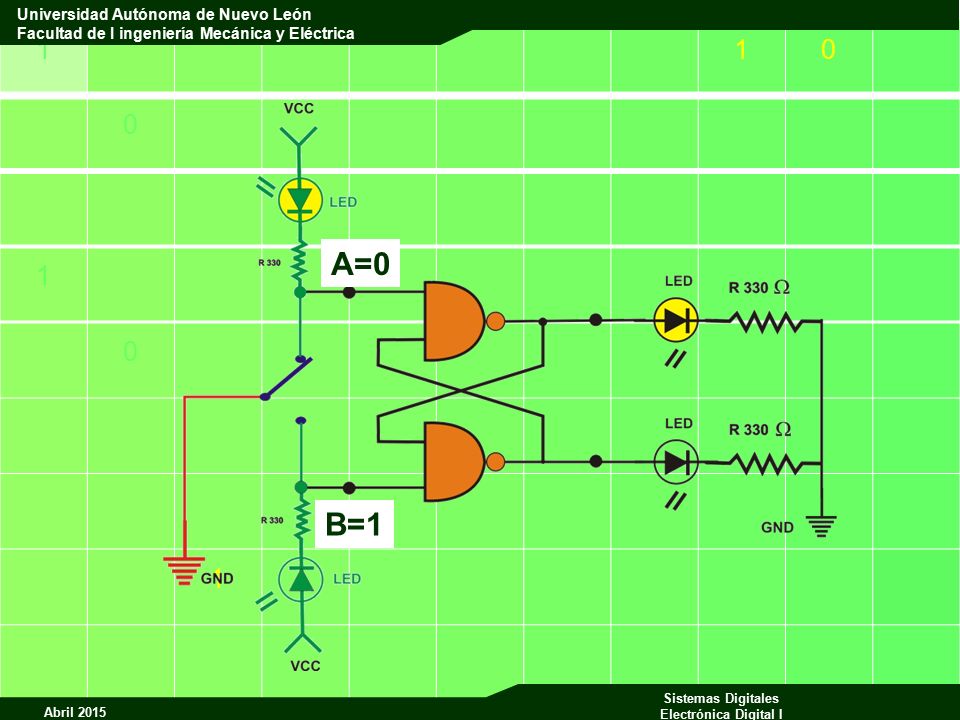

20 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica A=0 B=1

21 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica

22 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica

23 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica

24 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica

25 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica

26 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica

27 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica

28 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica

29 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica

30 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica

31 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica

32 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica

33 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica

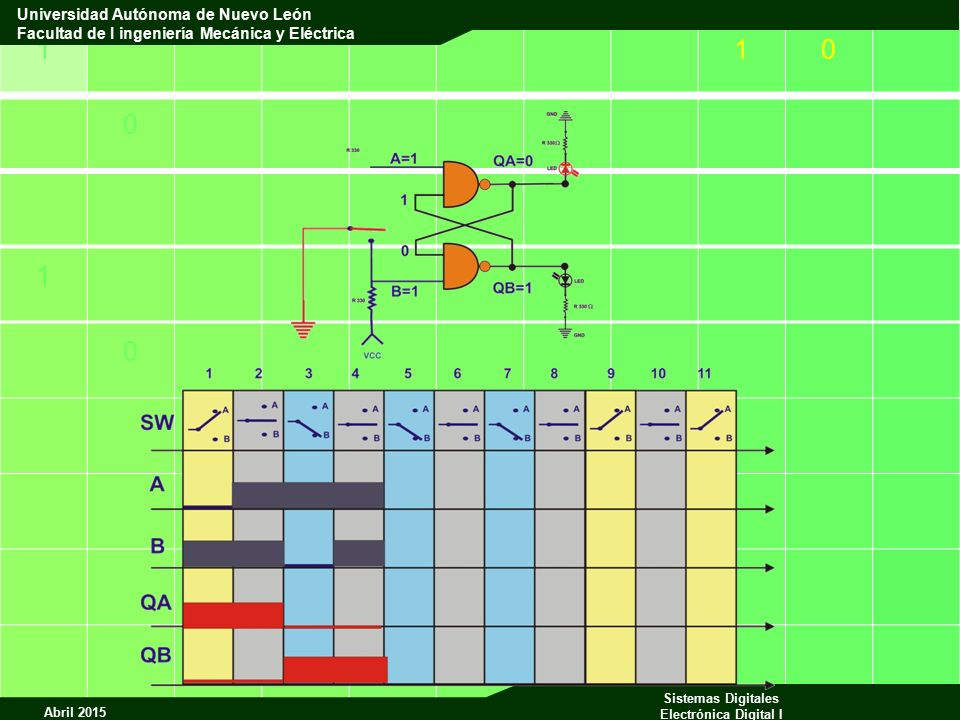

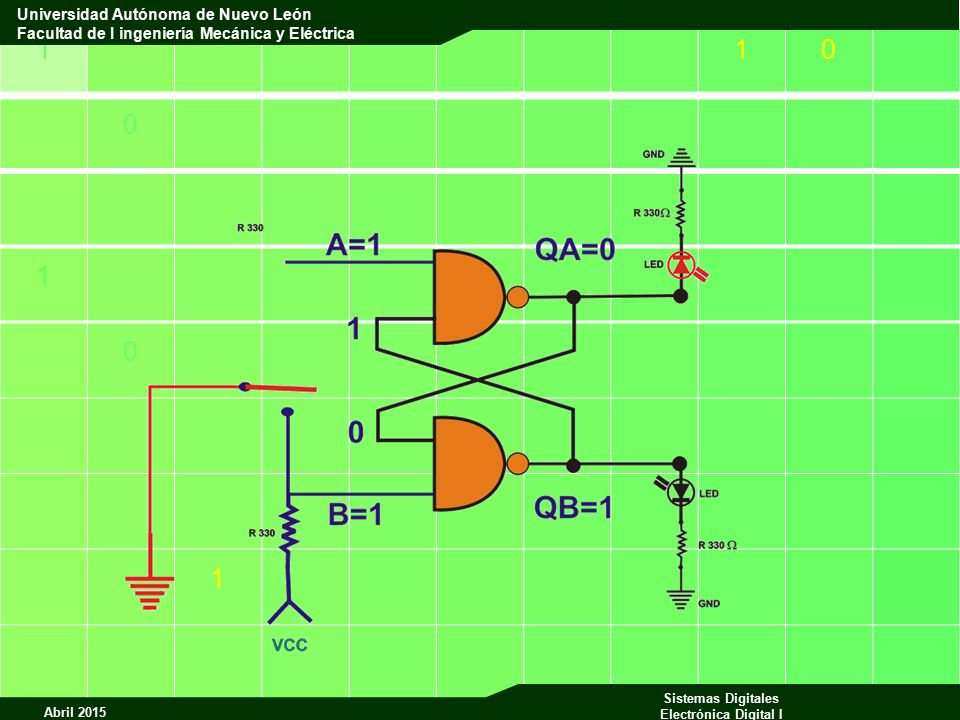

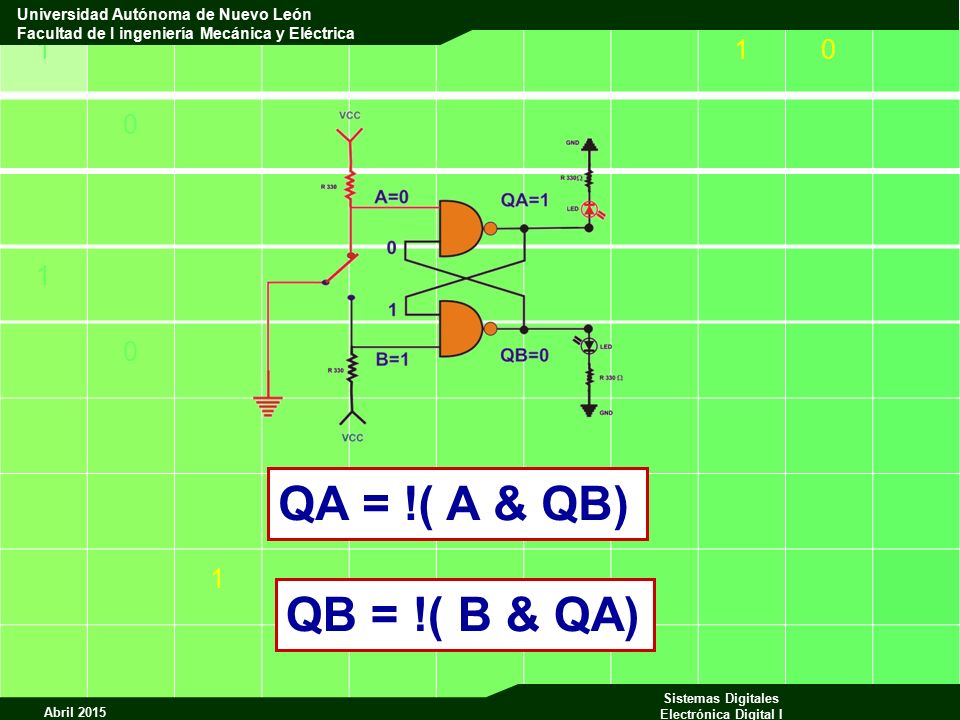

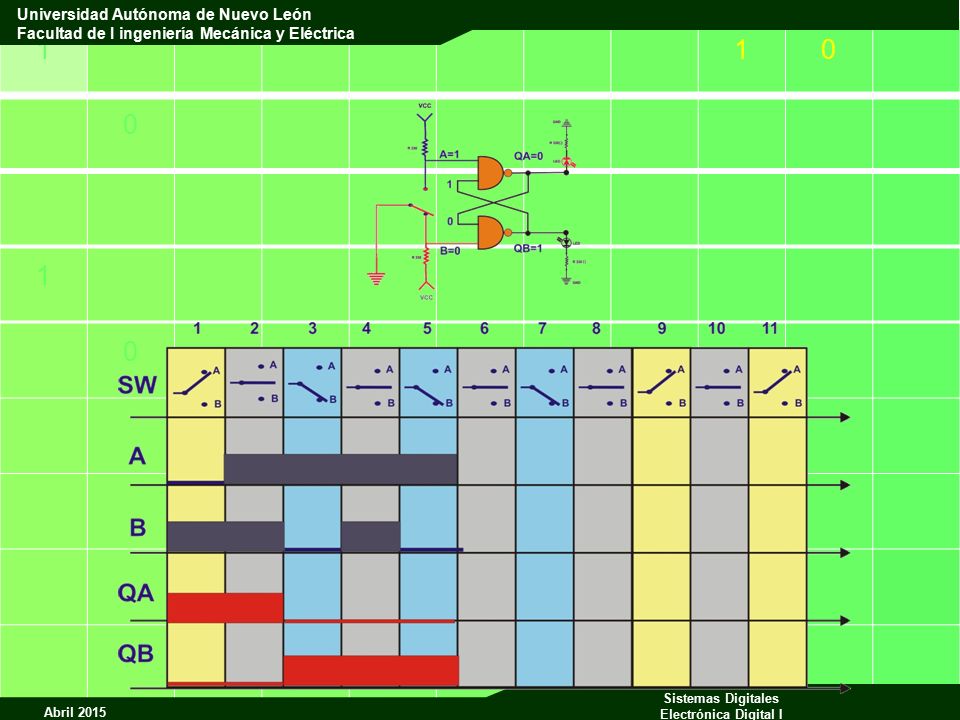

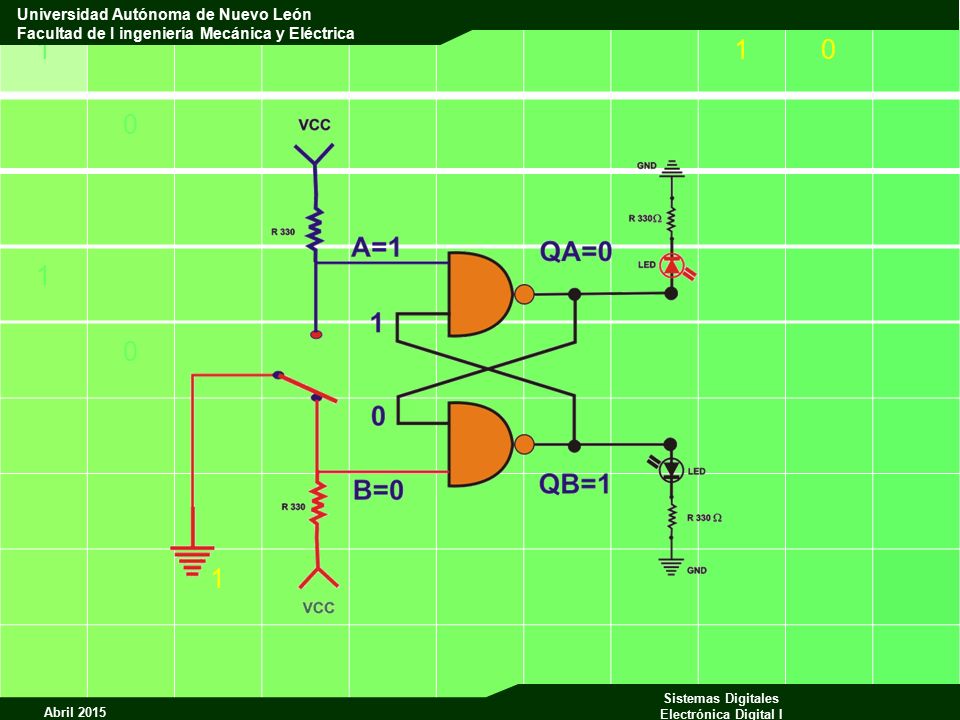

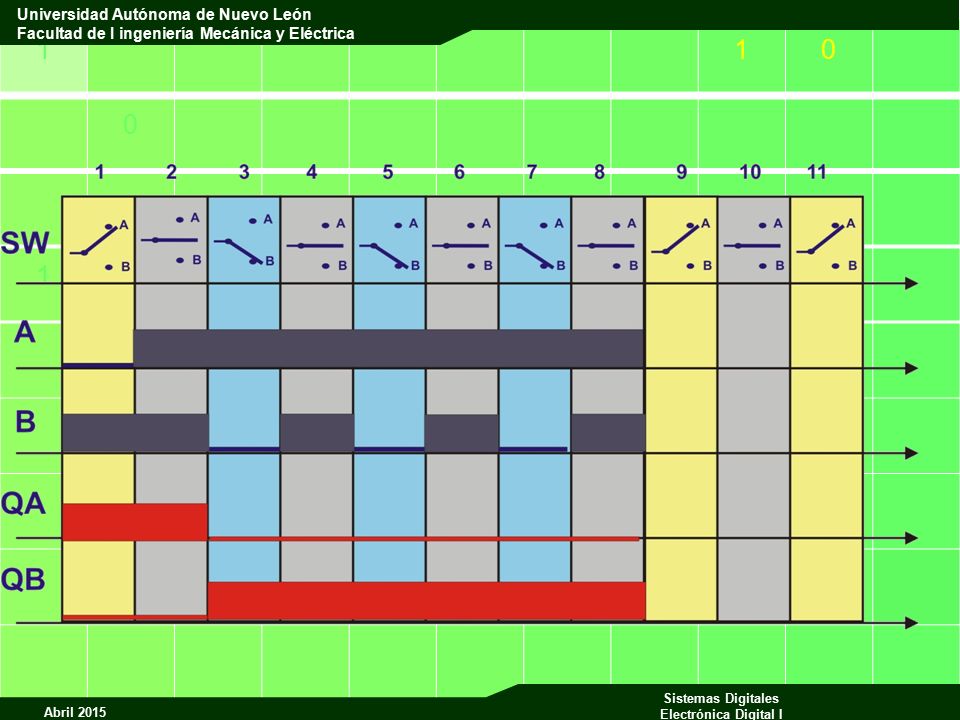

34 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica QA = !( A & QB) QB = !( B & QA)

35 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica

36 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica

37 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica

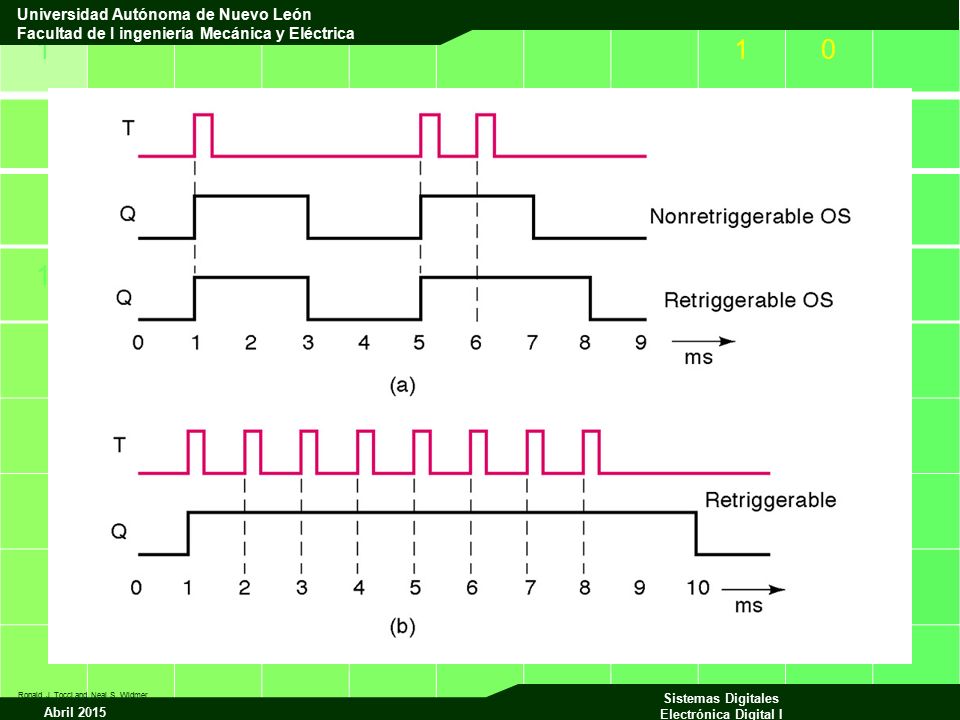

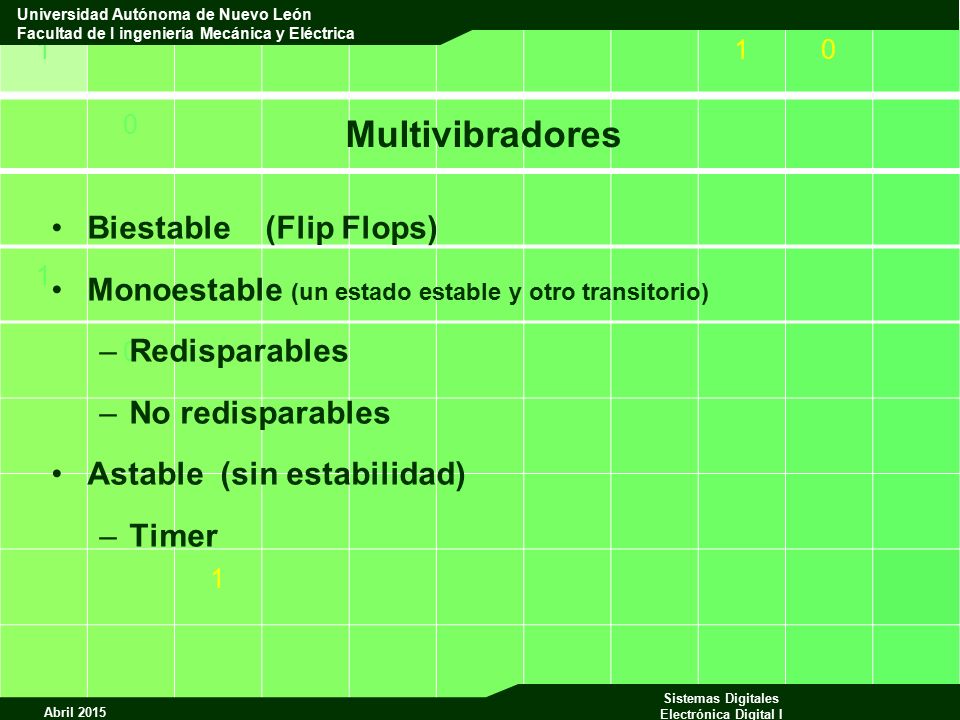

38 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica Multivibradores Biestable (Flip Flops) Monoestable (un estado estable y otro transitorio) –Redisparables –No redisparables Astable (sin estabilidad) –Timer

39 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica Multivibrador Monoestable

40 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica Ronald J. Tocci and Neal S. Widmer Digital Systems, Eighth Edition Copyright ©2001 by Prentice-Hall, Inc. Upper Saddle River, New Jersey 07458 All rights reserved.

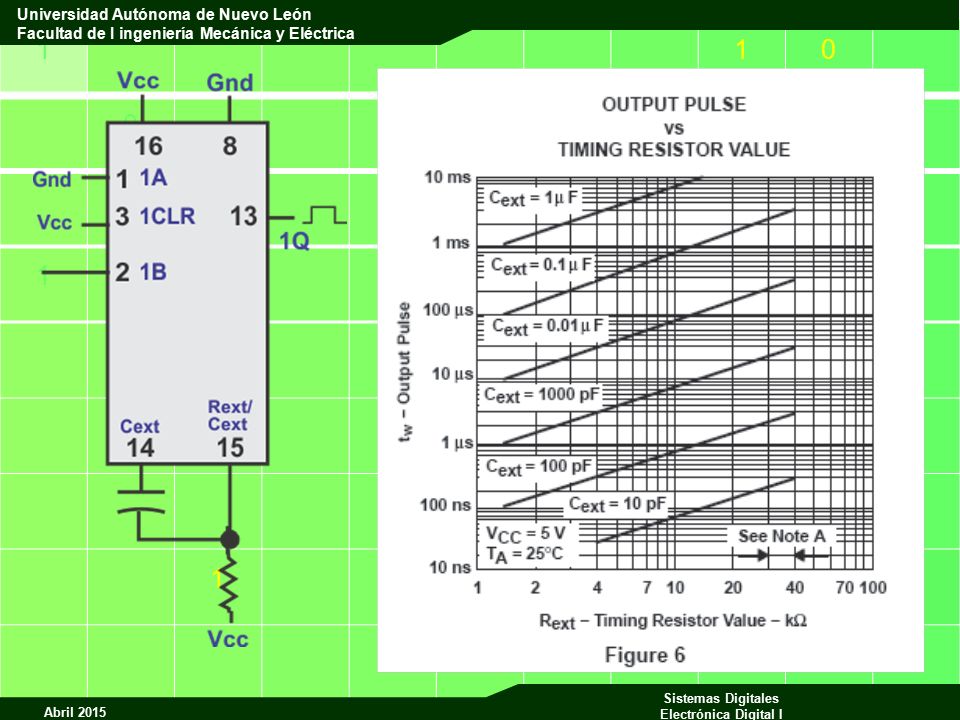

41 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica SN74221 DUAL MONOSTABLE MULTIVIBRATORS WITH SCHMITT_TRIGGER INPUTS ENTRADASSALIDAS CLEARABQQ LXXLH XHXLH XXLLH HL  H  H  LH

42 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica ENTRADASSALIDAS CLEARABQQ LXXLH XHXLH XXLLH HL  H  H  LH H

43 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica ENTRADASSALIDAS CLEARABQQ LXXLH XHXLH XXLLH HL  H  H  LH 

44 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica

45 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica

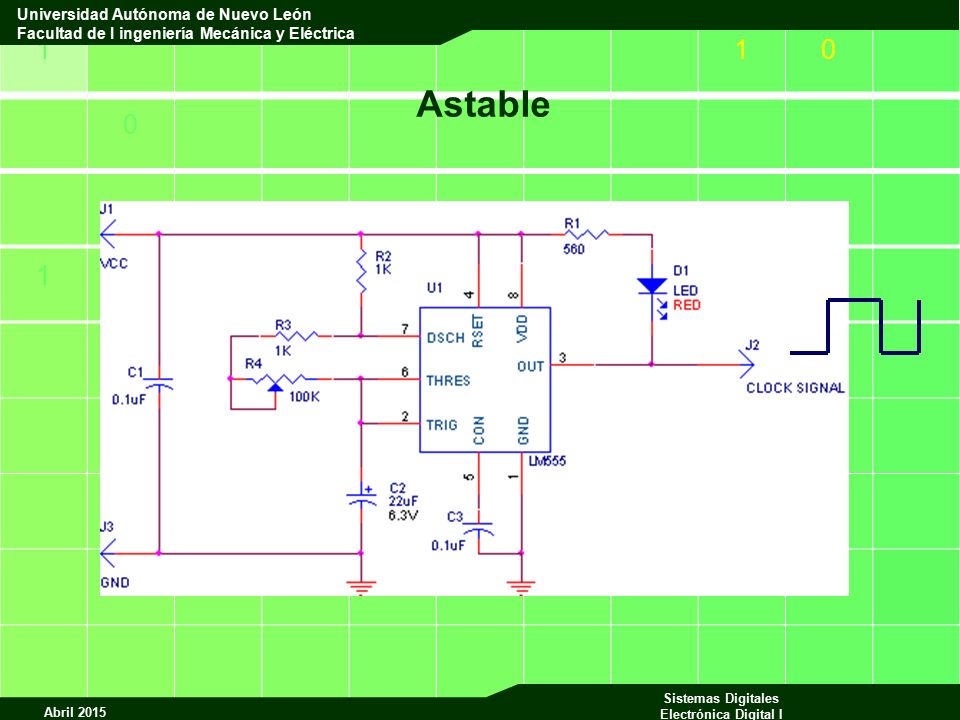

46 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica Astable

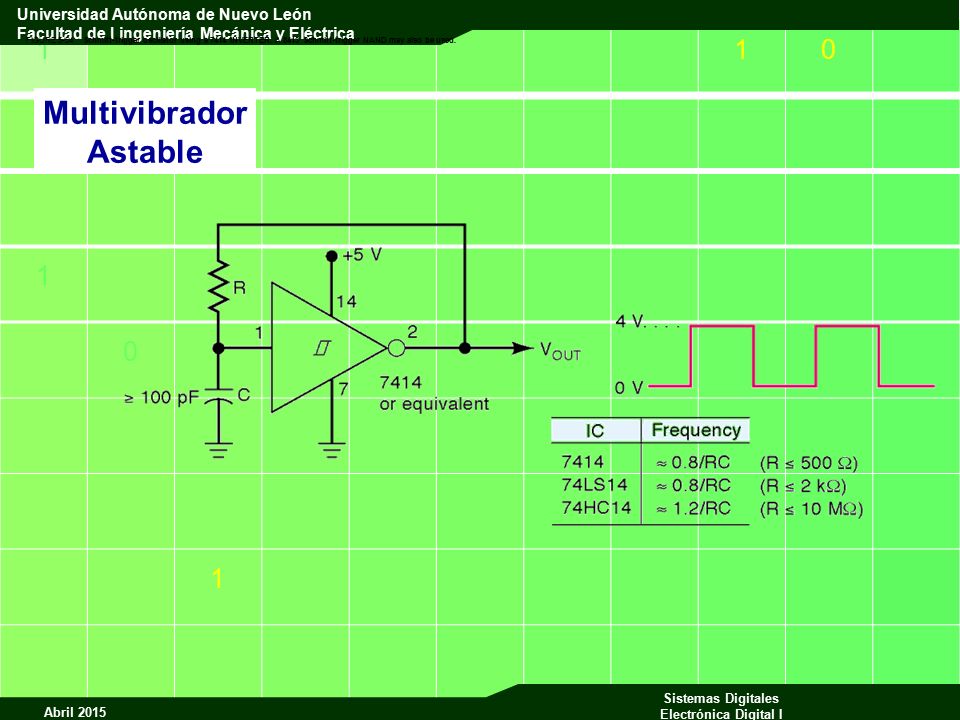

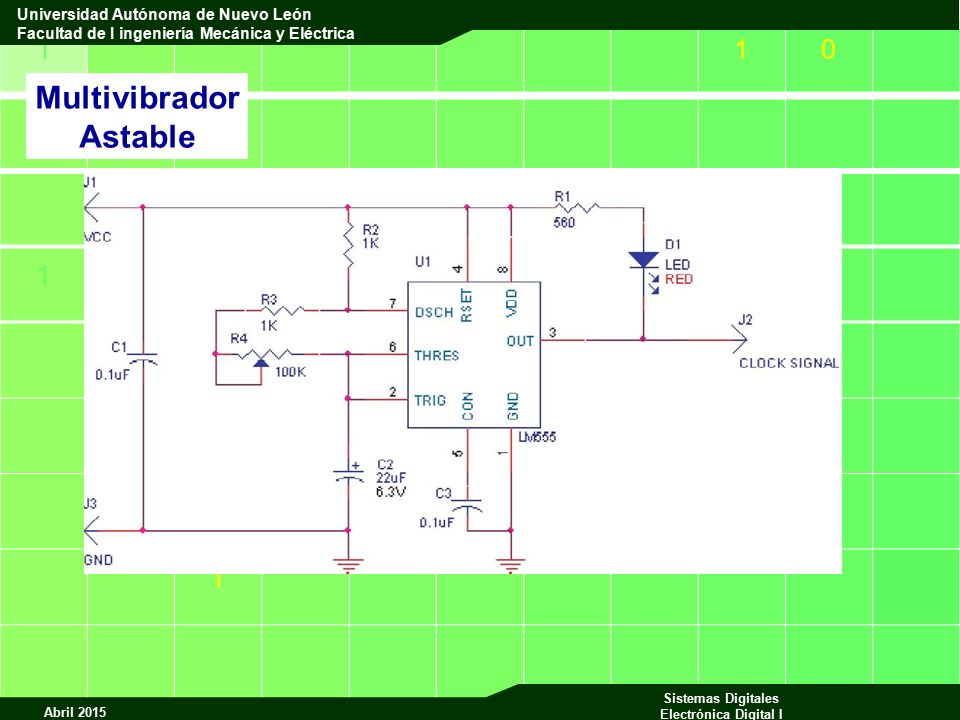

47 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica Multivibrador Astable

48 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica Multivibrador Astable

49 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica Multivibrador Astable

50 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica Ventaja Amplio rango de frecuencias Desventaja Mala calidad del pulso

51 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica FIGURE 5-54 Schmitt-trigger oscillator using a 7414 INVERTER. A 8413 Schmitt-trigger NAND may also be used. Multivibrador Astable

52 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica

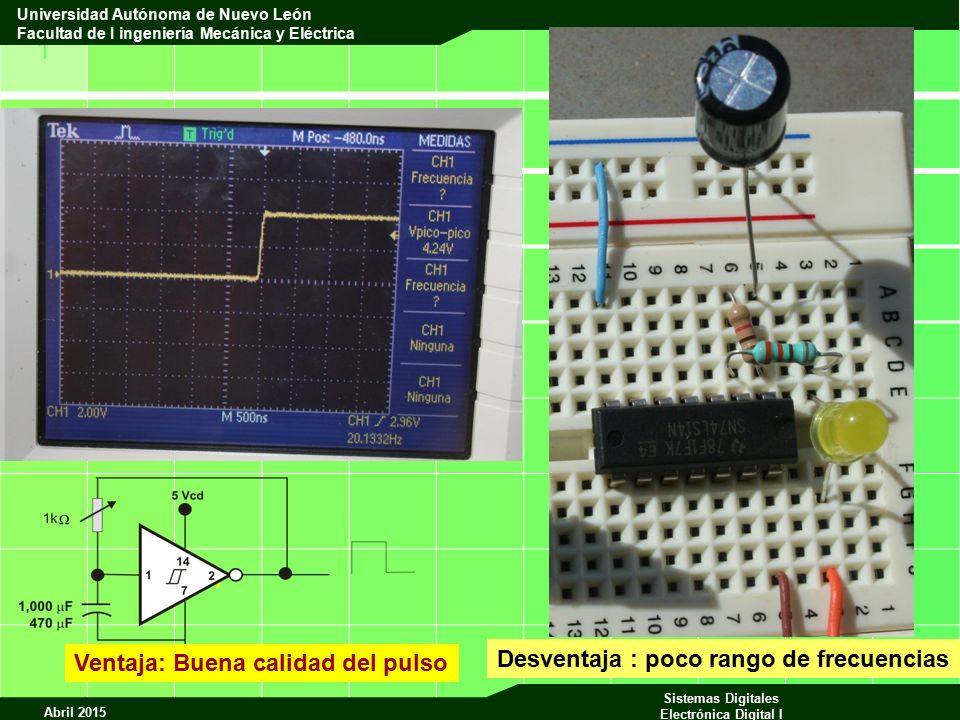

53 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica Desventaja : poco rango de frecuencias Ventaja: Buena calidad del pulso

54 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica

55 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica

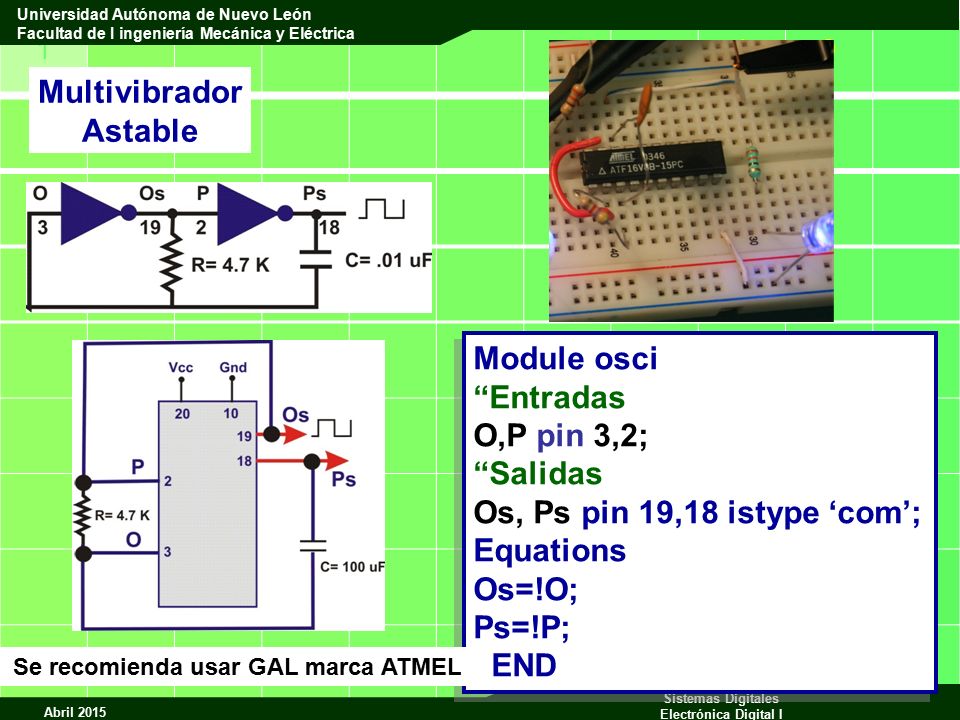

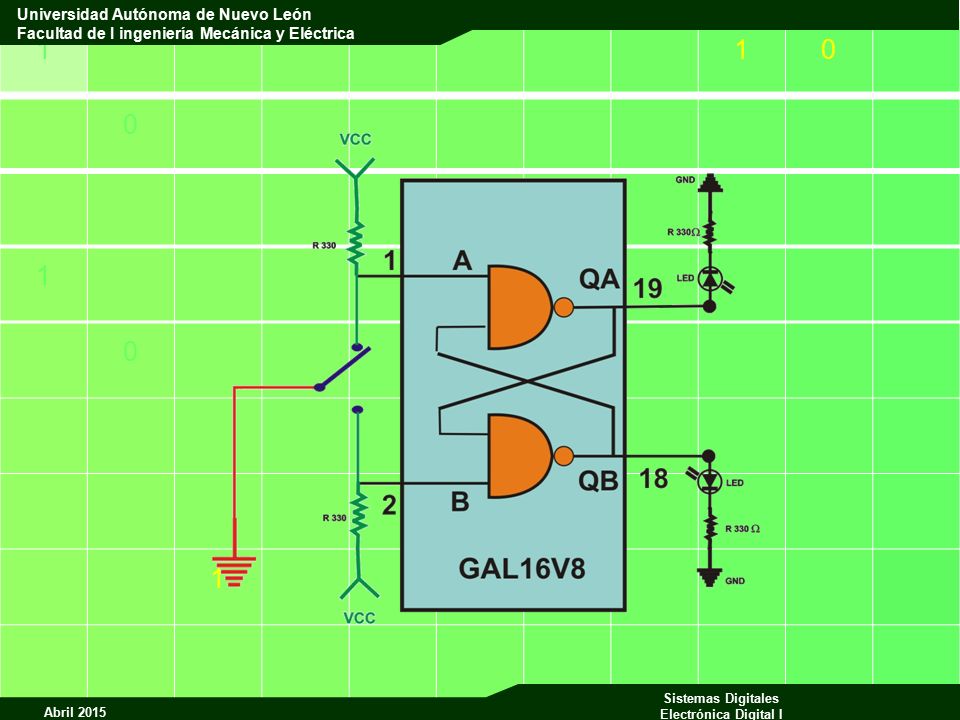

56 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica Multivibrador Astable Module osci “Entradas O,P pin 2,3; “Salidas Os, Ps pin 19,18 istype ‘com’; Equations Os=!O; Ps=!P; END Module osci “Entradas O,P pin 2,3; “Salidas Os, Ps pin 19,18 istype ‘com’; Equations Os=!O; Ps=!P; END

57 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica Multivibrador Astable Module osci “Entradas O,P pin 2,3; “Salidas Os, Ps pin 19,18 istype ‘com’; Equations Os=!O; Ps=!P; END Module osci “Entradas O,P pin 2,3; “Salidas Os, Ps pin 19,18 istype ‘com’; Equations Os=!O; Ps=!P; END

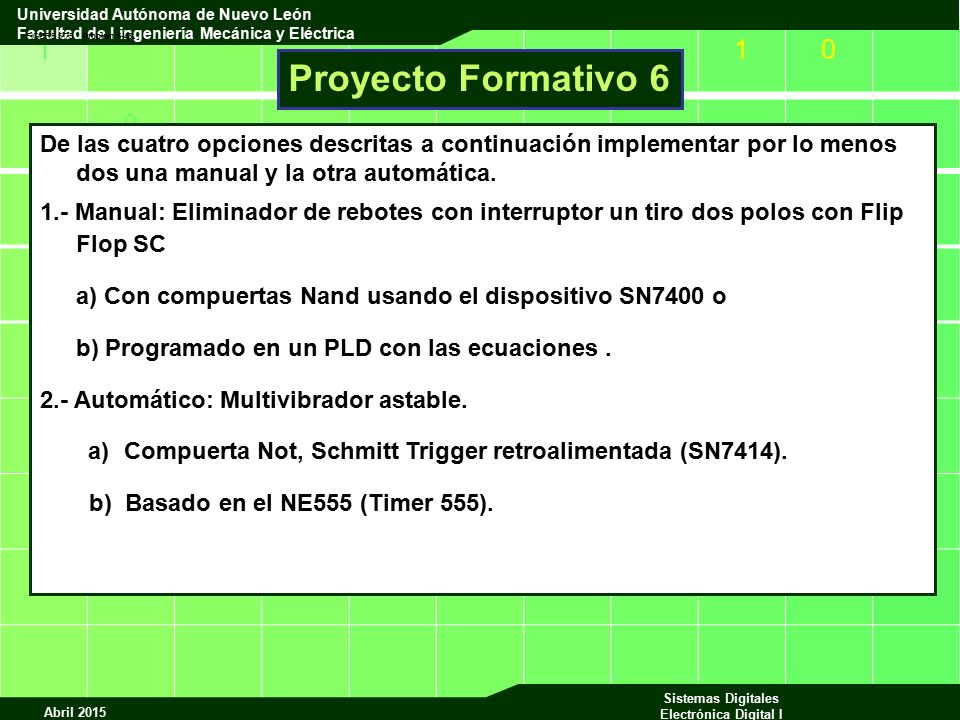

58 110 0 1 0 1 Abril 2015 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de I ingeniería Mecánica y Eléctrica Multivibrador Astable Module osci “Entradas O,P pin 3,2; “Salidas Os, Ps pin 19,18 istype ‘com’; Equations Os=!O; Ps=!P; END Module osci “Entradas O,P pin 3,2; “Salidas Os, Ps pin 19,18 istype ‘com’; Equations Os=!O; Ps=!P; END Se recomienda usar GAL marca ATMEL
