1 WM11 Nueva familia de módulos LPR (low Power Radio) 2007 Alto rendimiento, mayores prestaciones Bajo costo. Alta producción Tamaño muy reducido 25,4 x 25,4 x 2.5 Pre-certificación CE & FCC www.dmd.es www.dmd.es www.dmdopen.com

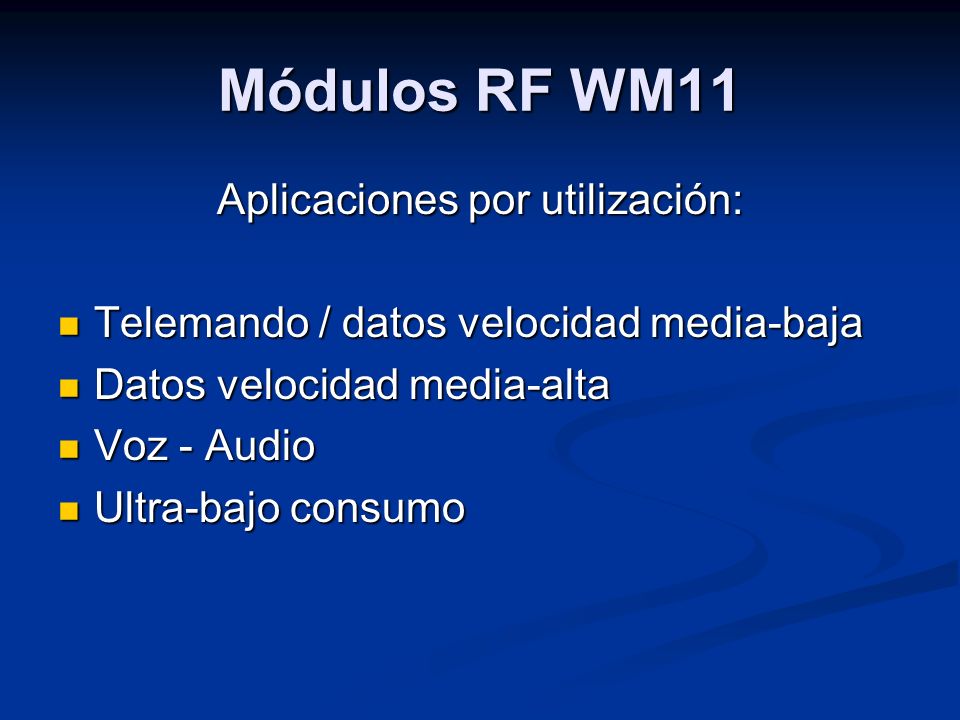

2 Módulos RF WM11 Aplicaciones por utilización: Telemando / datos velocidad media-baja Telemando / datos velocidad media-baja Datos velocidad media-alta Datos velocidad media-alta Voz - Audio Voz - Audio Ultra-bajo consumo Ultra-bajo consumo

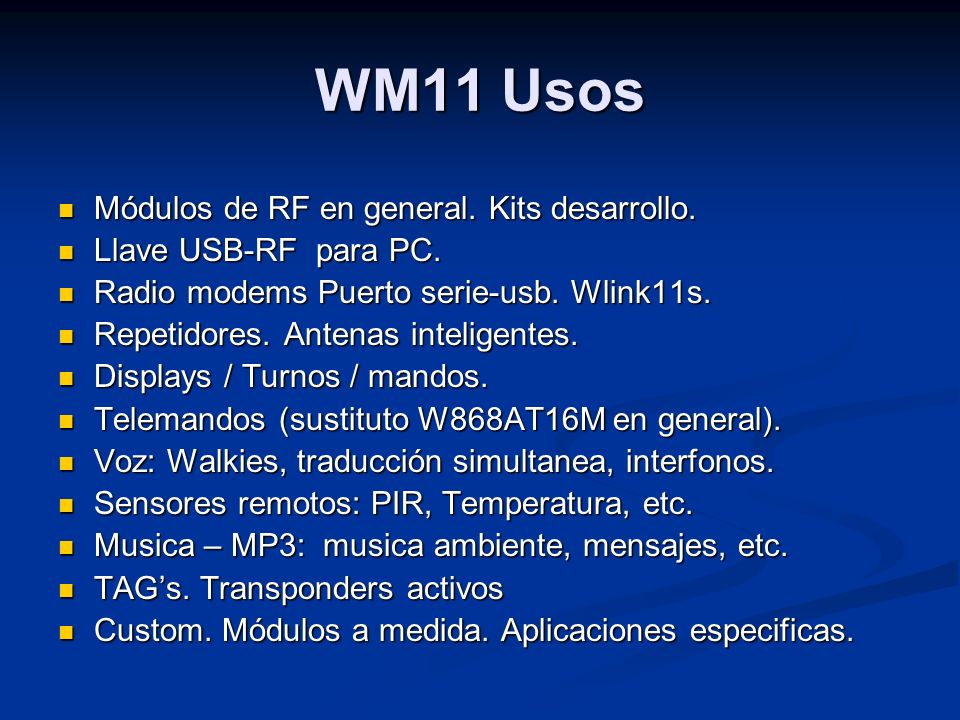

3 WM11 Usos Módulos de RF en general. Kits desarrollo. Módulos de RF en general. Kits desarrollo. Llave USB-RF para PC. Llave USB-RF para PC. Radio modems Puerto serie-usb. Wlink11s. Radio modems Puerto serie-usb. Wlink11s. Repetidores. Antenas inteligentes. Repetidores. Antenas inteligentes. Displays / Turnos / mandos. Displays / Turnos / mandos. Telemandos (sustituto W868AT16M en general). Telemandos (sustituto W868AT16M en general). Voz: Walkies, traducción simultanea, interfonos. Voz: Walkies, traducción simultanea, interfonos. Sensores remotos: PIR, Temperatura, etc. Sensores remotos: PIR, Temperatura, etc. Musica – MP3: musica ambiente, mensajes, etc. Musica – MP3: musica ambiente, mensajes, etc. TAG’s. Transponders activos TAG’s. Transponders activos Custom. Módulos a medida. Aplicaciones especificas. Custom. Módulos a medida. Aplicaciones especificas.

4 Bandas de Frecuencia WM11 A) ICM Europea 434Mhz A) ICM Europea 434Mhz B) Telemando 470Mhz B) Telemando 470Mhz C) Audio (micrófonos, etc.) 866 Mhz C) Audio (micrófonos, etc.) 866 Mhz C) ICM Europea 868 Mhz C) ICM Europea 868 Mhz D) ICM US 915 Mhz D) ICM US 915 Mhz E) ICM EU & US 2400 Mhz E) ICM EU & US 2400 Mhz F) Custom. F) Custom.

5 Potencia RF WM11 La potencia de radiofrecuencia es programable. La potencia de radiofrecuencia es programable. Máxima permitida (ERP): 13dBm = 25mW Máxima equipo: 10dBm = 10mW. Máxima equipo+antena: 13dBm = 25mW Mínima: -30dBm

6 WM11 vs W868AT16M Se ha llegado a la curva “C” del W868AT16M. Mejor cumplimiento de la normativa. Acceso a mercados nuevos. TAG’s activos, etc. Preparado para alta producción. Mayores prestaciones. Más alcance y velocidad. Menor consumo. Mas calidad y menos probabilidad fallos. 0 (Cero) componentes manuales. Precios más asequibles.

7 Mejora de prestaciones cuantitativas y cualitativas x4 velocidad, posibilidad x10 x4,x8 y hasta x16 distancia alcance (s. condiciones) Comprobación tramas CRC, frente a CSUM Balance automático CC en datos. Mejora errores. Corrección de errores incorporada. Más inteligencia en chip RF. Fifos TX/RX en chip RF. Menor consumo, filtrado tramas autónomo en chip RF. Mejor cumplimiento de normas. Menor cantidad de componentes y más precisión. No requiere ajustes de frec. RF. CAF incorporado. Test mucho más sencillo. Menor coste de componentes. 0 componentes manuales Menor tamaño, volumen y peso.

8 Conceptos: Tipos de Alcance LPR: Low Power Radio System LPR: Low Power Radio System Distancia ó alcance útil sistema Muy Larga: 10 a 30Km Larga: 3 a 10Km Media: 0.8 a 3 Km Corta: 200 a 800m Muy Corta: 20 a 200m Ultra corta: 0,5 a 20m Ultra corta: 0,5 a 20m

9 Antenas inteligentes. Serie Ai11. Rango de alcance: medio a muy largo. Rango de alcance: medio a muy largo. Son antenas con el sistema RF integrado. No utilizan el latiguillo eliminando así, perdidas y aumentando el alcance. No hay interface con hilos tipo RS232 ó RS485. En su lugar otro puerto RF a 868Mhz - 2.4 Ghz ó el mismo sistema de RF como repetidor. Alimentación: Solar, batería, pilas ó alimentador

10 Repetidores. Ri11, Ai11 Sirven para aumentar el tamaño de las celdas ó el alcance de los sistemas de RF. Varios tipos, según antenas, alimentación y número de puertos RF. Sólo necesitan alimentación y configuración.

11 Repetidores. Ri11 Ri11. Repetidor de interior. Antena interna ó externa Alimentación: 85 - 260Vca + Baterias. 1 ó 2 puertos RF (868 – 2400Mhz)
