El motor de combustión interna

Presentación del tema: "El motor de combustión interna"— Transcripción de la presentación:

1 El motor de combustión interna
Componentes, operación y fallas

2 Motor de combustión interna
Quema combustible Cámara de combustión Convierte la energía química en mecánica Pistón

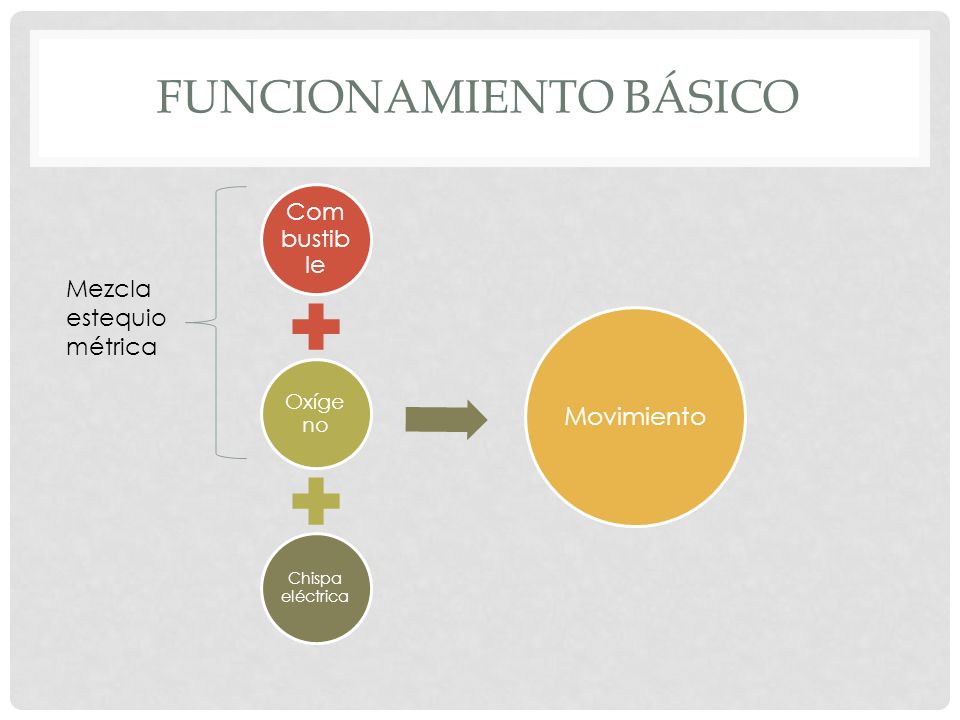

3 Funcionamiento básico
Combustible Oxígeno Chispa eléctrica Movimiento Mezcla estequiométrica

4 Motor de 4 T Fase de admisión: Entra la mezcla Émbolo baja.

5 Motor de 4 T Fase de compresión Émbolo sube

6 Motor de 4 T Fase de explosión Bujía da la chispa
Émbolo baja rápidamente y con fuerza

7 Motor de 4 T Fase de escape
Salen los gases residuales producto de la combustión.

8 Hermanamiento Dos pistones se encuentran en la misma posición (PMS o PMI) Orden: 4 cilindros: 1,3 /2, 4 6 cilindros: 1,5,3/6,4,2

9 Partes de un motor

10 componentes · El conjunto del bloque de cilindros o monoblock.
· El tren de válvulas. · El sistema de entrada. · El sistema de escape. · EL sistema de lubricación. · El sistema de enfriamiento.

11 Monoblock Conjunto móvil Sistema de lubricación
Sistema de distribución (parte) Fabricado Hierro fundido Aleaciones de aluminio

12 2T ó 4T Clasificación Ciclo de trabajo Disposición de cilindros
En Línea En V Opuestos Radiales Número de cilindros Monocilindros Policilindros

13 Componentes

14 monoblock Cilindros Volante de inercia Árbol de levas
Bancada Cojinetes Arcos Tapa Cilindros Pistones Bielas Anillos Cigüeñal Muñón de biela Contrapesos Muñón de bancada Volante de inercia Árbol de levas Sistema de lubricación (carter) Sistema de enfriamiento

15 cigüeñal acero forjado de gran resistencia pero en su fabricación también se le agrega el ( Níquel, Cromo, Molibdeno, Magnesio y el Cilicio )

16 Arbol de levas Se conoce como arbol de levas a la flecha,eje,barra etc. (parte de un motor que sirve para recibir las vueltas del cigueñal, esta parte se encuentra instalada en la cabeza (culata) o en el bloque del motor y su función principal, es la de abrir y cerrar las válvulas de la cabeza. Para hacer esto solo necesita dar vueltas sincronizadas con el cigüeñal.

17 Árbol de levas y Válvulas
Sin varillas Con varillas

18 Enlace entre el arbol de levas y el cigüeñal
Un motor de cuatro cilindros da media vuelta de cigueñal (180 grados) y que sucede?, sucede que el árbol de levas da 1/4 de vuelta (90 grados), esta relación, entre vueltas de cigueñal y árbol de levas, ocurre porque tanto el engrane (piñon) del cigueñal, como el engrane del árbol de levas estan construidos con los dientes contados en escala de 2 por 1, por ejemplo si el engrane del cigueñal tiene 18 dientes el del arbol de levas tendra 36 dientes.
