PROTOCOLOS Modelo TCP/IP

Presentación del tema: "PROTOCOLOS Modelo TCP/IP"— Transcripción de la presentación:

1 PROTOCOLOS Modelo TCP/IP
Este modelo hace posible la comunicación entre dos computadores, desde cualquier parte del mundo, a casi la velocidad de la luz. TCP/IP es compatible con cualquier sistema operativo y con cualquier tipo de hardware, proporcionando una abstracción total del medio. El modelo TCP/IP consta solamente de 4 capas. Definicion El Protocolo TCP/IP, (Transmission Control Protocol/ Internet Protocol), en realidad no se trata de un solo protocolo de red sino de una familia de protocolos con diferentes prestaciones.

2 PROTOCOLOS Modelo TCP/IP
Todas las redes en el mundo que estén interconectadas vía TCP/IP, forman una sola red que se suele llamar Internet. TCP/IP utiliza paquetes cuyo tamaño máximo es de 64 Kilobytes. En realidad el tamaño máximo que permite una red Ethernet (utilizada en redes locales) es de 1500 Bytes, por lo que se limita el tamaño de TCP/IP a esos 1500 Bytes cuando pasa por una red de este tipo.

3 PROTOCOLOS Modelo TCP/IP
Para ser más exactos el protocolo no debería llamarse TCP/IP, sino solo IP. TCP/IP Mediante IP (Internet Protocol) no se asegura la transferencia. TCP es una capa de control por encima del protocolo IP, que garantiza la transmisión de los datos. El protocolo IP es superpuesto al protocolo que se encuentre por debajo y que depende directamente del hardware (ej. Ethernet).

4 PROTOCOLOS Modelo TCP/IP
Existen los siguientes servicios Transmission Control Protocol Es un servicio encargado de asegurar la transmisión, su orden y orientado a la conexión. Desde el punto de vista de las aplicaciones se encarga de que el caudal de datos llegue completo y ordenado hasta la computadora remota. TCP User Datagram Protocol UDP, es un servicio no asegurado y sin conexión. Crea paquetes por la aplicación. El orden de llegada y la llegada no está garantizado. Sirve para aplicaciones que transmiten datos y no pueden esperar la respuesta de si han llegado o no. UDP Internet Control Message Protocol ICMP, no puede ser usado por el usuario, ya que es un servicio que se encarga de transmitir errores y de controlar las computadoras que intercambian datos. ICMP Internet Group Management Protocol IGMP, controla el comportamiento de las computadoras utilizando IP-Multicast. Envía a todas ellas ordenes simultáneas. IGMP

5 PROTOCOLOS Modelo TCP/IP
Capas del Modelo TCP/IP APLICACIÓN Aplicaciones 4 TRANSPORTE Direccionamiento y mejor ruta 3 INTERNET Entregar paquetes de datos 2 ACCESO A RED Establece las reglas de envío (medio Físico) 1

6 PROTOCOLOS Modelo TCP/IP
Los protocolos de esta capa proporcionan al sistema los medios para enviar los datos a otros dispositivos conectados a la red. Es en esta capa donde se define como usar la red para enviar un datagrama. Es la única capa de la pila cuyos protocolos deben conocer los detalles de la red física. Este conocimiento es necesario pues son estos protocolos los que han de dar un formato correcto a los datos a transmitir, de acuerdo con las restricciones que nos imponga, físicamente, la red. 1 Capa Acceso a Red. Las principales funciones de los protocolos definidos en esta capa son: Encapsulación de los datagramas dentro de los marcos a transmitir por la red. Traducción de las direcciones IP a las direcciones físicas de la red.

7 PROTOCOLOS Modelo TCP/IP
Esta capa cumple, junto con la anterior, los niveles 1, 2 y 3 del modelo OSI. En este nivel se definió el protocolo IP cuya responsabilidad es entregar paquetes en los destinos indicados, realizando las operaciones apropiadas de ruteo y la solución de problemas como congestión o caídas de enlaces. El protocolo mas importante de esta capa y piedra base de toda la Internet es el IP. Este protocolo proporciona los servicios básicos de transmisión de paquetes sobre los cuales se construyen todas las redes TCP/IP. 2 Capa de Red. Las principales funciones de los protocolos definidos en esta capa son: Encapsulación de los datagramas dentro de los marcos a transmitir por la red. Traducción de las direcciones IP a las direcciones físicas de la red.

8 PROTOCOLOS Modelo TCP/IP
Definir del datagrama, que es la unidad básica de transmisión en Internet. Definir el esquema de direccionamiento de Internet. Mover los datos entre la capa de acceso a red y la capa de transporte. Encauzar los datagramas hacia sistemas remotos. (Routing) Realizar la fragmentación y re-ensamblaje de los datagramas. Funciones de este protocolo

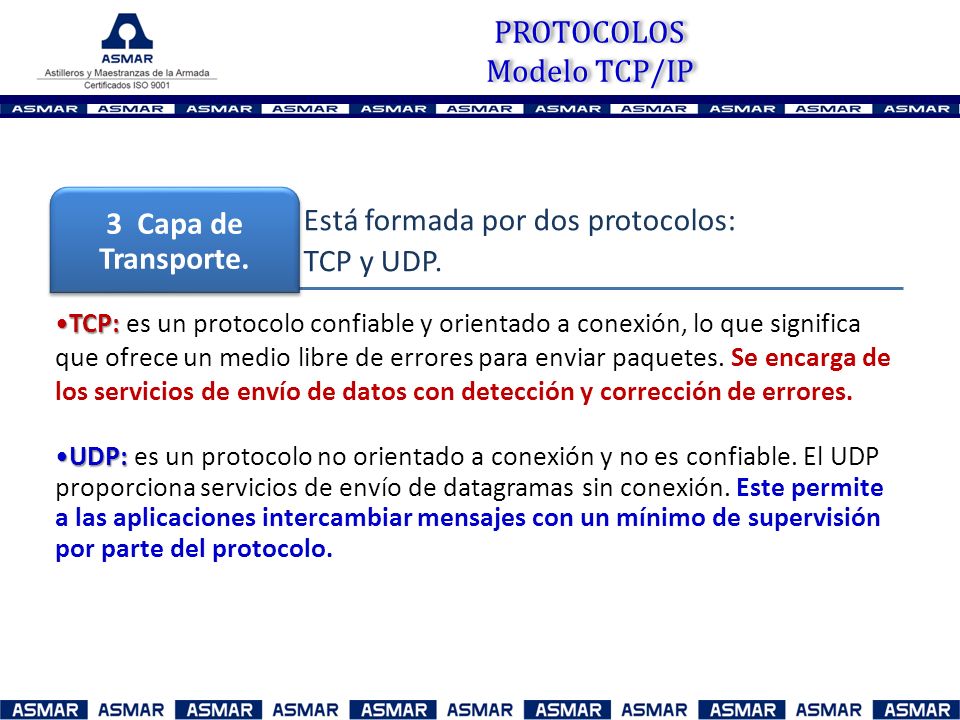

9 PROTOCOLOS Modelo TCP/IP
Está formada por dos protocolos: TCP y UDP. 3 Capa de Transporte. TCP: es un protocolo confiable y orientado a conexión, lo que significa que ofrece un medio libre de errores para enviar paquetes. Se encarga de los servicios de envío de datos con detección y corrección de errores. UDP: es un protocolo no orientado a conexión y no es confiable. El UDP proporciona servicios de envío de datagramas sin conexión. Este permite a las aplicaciones intercambiar mensajes con un mínimo de supervisión por parte del protocolo.

10 PROTOCOLOS Modelo TCP/IP
Envío de pequeñas cantidades de datos, pues sería más costoso supervisar el establecimiento de conexiones y asegurar un envío fidedigno que retransmitir el conjunto de datos completo. Aplicaciones que se ajustan al modelo "pregunta-respuesta". La respuesta se puede usar como una confirmación a la pregunta. Si no se recibe respuesta, en un cierto periodo de tiempo, la aplicación, simplemente, vuelve a enviar la pregunta. Aplicaciones que tienen su propio sistema de verificar que el envío de datos ha sido fidedigno y no requieren este servicio de los protocolos de la capa de transporte. Este protocolo se usa principalmente en:

11 PROTOCOLOS Modelo TCP/IP
En la última capa se encuentran decenas de aplicaciones ampliamente conocidas actualmente. En esta capa se incluyen los procesos que usan los protocolos de la capa de transporte. Hay muchos protocolos de aplicación, la mayor parte proporcionan servicios de usuario y constantemente se añaden nuevos servicios. 4 Capa de Aplicación.

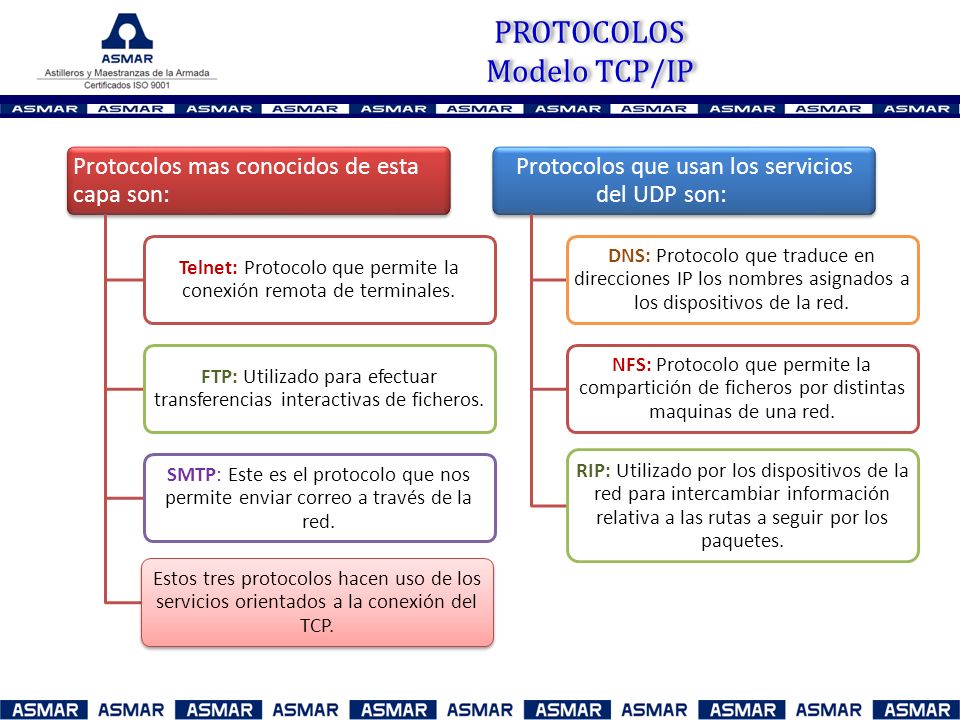

12 PROTOCOLOS Modelo TCP/IP
Protocolos mas conocidos de esta capa son: Telnet: Protocolo que permite la conexión remota de terminales. FTP: Utilizado para efectuar transferencias interactivas de ficheros. SMTP: Este es el protocolo que nos permite enviar correo a través de la red. Estos tres protocolos hacen uso de los servicios orientados a la conexión del TCP. Protocolos que usan los servicios del UDP son: DNS: Protocolo que traduce en direcciones IP los nombres asignados a los dispositivos de la red. NFS: Protocolo que permite la compartición de ficheros por distintas maquinas de una red. RIP: Utilizado por los dispositivos de la red para intercambiar información relativa a las rutas a seguir por los paquetes.
