TEMA: GENERACIÓN, TRANSPORTE Y DISTRIBUCIÓN DE LA ENERGÍA ELÉCTRICA

Presentación del tema: "TEMA: GENERACIÓN, TRANSPORTE Y DISTRIBUCIÓN DE LA ENERGÍA ELÉCTRICA"— Transcripción de la presentación:

1 TEMA: GENERACIÓN, TRANSPORTE Y DISTRIBUCIÓN DE LA ENERGÍA ELÉCTRICA
PROPÓSITO: Conocer las diferentes etapas de la energía eléctrica, la generación, el transporte y la distribución.

2 GENERACIÓN DE ENERGIA ELÉCTRICA

3 Es el proceso mediante el cual se utilizan recursos naturales como el sol, el viento, el agua, para transformarlos en este tipo de energía y poderla distribuir hasta su destino final. Las principales formas de generar energía eléctrica son: Termoeléctrica Hidroeléctrica Energía eólica Energía solar

4 TERMOELÉCTRICA Una central termoeléctrica o central térmica es una instalación empleada para la generación de energía eléctrica a partir de calor. Este calor puede obtenerse tanto de combustibles fósiles (petróleo, gas natural o carbón) como de la fusión nuclear del uranio u otro combustible nuclear. Las centrales que en el futuro utilicen la fusión también serán centrales termoeléctricas.

5 HIDROELÉCTRICA Una central hidroeléctrica es aquella que se utiliza para la generación de energía eléctrica mediante el aprovechamiento de la energía potencial del agua embalsada en una presa situada a más alto nivel que la central. El agua se lleva por una tubería de descarga a la sala de máquinas de la central, donde mediante enormes turbinas hidráulicas se produce la electricidad en alternadores.

6

7 EÓLICA La energía eólica es la que se obtiene del viento, es decir, de la energía cinética generada por efecto de las corrientes de aire o de las vibraciones que dicho viento produce.

8 ENERGIA SOLAR Se denomina energía solar fotovoltaica a la obtención de energía eléctrica a través de paneles fotovoltaicos. Los paneles, módulos o colectores fotovoltaicos están formados por dispositivos semiconductores tipo diodo que, al recibir radiación solar, se excitan y provocan saltos electrónicos, generando una pequeña diferencia de potencial en sus extremos.

9 TRANSPORTE DE LA ENERGIA ELÉCTRICA
Es el conjunto de instalaciones que se utilizan para transformar otros tipos de energía en electricidad y transportarla hasta los lugares donde se consume. La generación y transporte de energía en forma de electricidad tiene importantes ventajas económicas debido al costo por unidad generada.

10 Las instalaciones eléctricas tienen seis elementos principales:
La central eléctrica Los transformadores, que elevan el voltaje de la energía eléctrica generada a las altas tensiones utilizadas en las líneas de transporte Las líneas de transporte Las subestaciones donde la señal baja su voltaje para adecuarse a las líneas de distribución Las líneas de distribución Los transformadores que bajan el voltaje al valor utilizado por los consumidores.

11 Para transportar grandes cantidades de energía eléctrica, debemos tener en cuenta que:
1. Cuanta más intensidad transporten, los cables eléctricos deben tener mayor sección. 2. A mayor intensidad, gran parte de la energía eléctrica se pierde al transformarse en calor, porque al circular más intensidad hay más choques entre los electrones y el material del cable conductor. Por tanto, si queremos transportar energía eléctrica, debemos aumentar el voltaje y disminuir la intensidad.

12 La incidencia ambiental de estas instalaciones es mucho menor que la ocasionada por los centros productores y, en la mayor parte de los casos, se debe a la ocupación de terrenos y al impacto visual sobre el paisaje (en ocasiones también sobre el patrimonio histórico). De todas formas, existen otras incidencias que pueden alcanzar relevancia: los campos electromagnéticos y los riesgos para las aves.

13

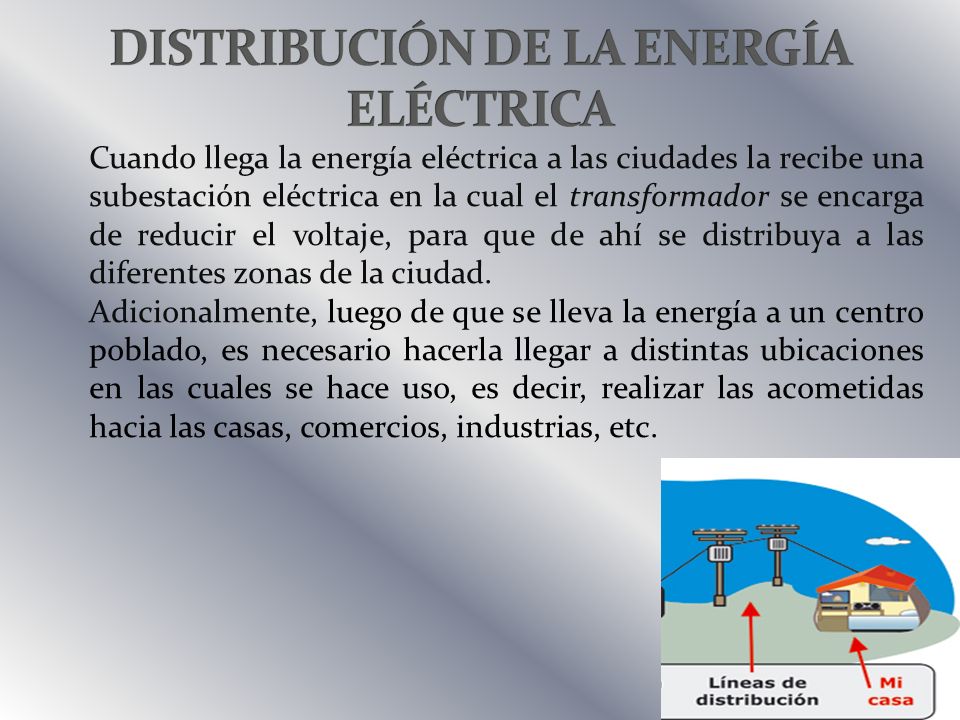

14 DISTRIBUCIÓN DE LA ENERGÍA ELÉCTRICA
Cuando llega la energía eléctrica a las ciudades la recibe una subestación eléctrica en la cual el transformador se encarga de reducir el voltaje, para que de ahí se distribuya a las diferentes zonas de la ciudad.  Adicionalmente, luego de que se lleva la energía a un centro poblado, es necesario hacerla llegar a distintas ubicaciones en las cuales se hace uso, es decir, realizar las acometidas hacia las casas, comercios, industrias, etc.

15

16 Esto se logra a través de redes de distribución,  que se componen por redes aéreas y redes  subterráneas 1. REDES AEREAS: Las   redes   aéreas   consisten    en  distribuir la energía eléctrica a través de postes  o tendidos  eléctricos ubicados  en    postes   con cierta altura, en los  cuales  se  instalan equipos  y  accesorios que permiten el   manejo y  transporte  de  la  energía.  nte.

17 2. REDES SUBTERRÁNEAS: Esta red de distribución están instaladas en túneles bajo tierra, que permiten un mejor equilibrio ecológico y/o armónico con el ambiente. Este tipo de red de distribución es bastante exigente, ya que requiere de ciertas terminaciones y equipos determinados.

18

19 Electricidad en el hogar : La energía eléctrica llega a las casas a 220 v, después de haber pasado por pequeños transformadores locales , que reducen el nivel de tensión de 380 a 220 v. La distribución de energía eléctrica en casa Los elementos principales son los siguientes: 1. El suministro de energía eléctrica llega a las viviendas mediante un cable llamado acometida. Este cable está conectado al contador, que puede situarse en cada vivienda o bien en un cuarto de contadores que reúne todos los contadores de las viviendas de un edificio. 2. Un cable conecta el contador con el cuadro eléctrico situado en la entrada de la vivienda. En él se encuentra el 3. interruptor general automático, que corta la corriente si la intensidad es muy elevada o si se produce un corto circuito.

20 Otro elemento de seguridad es el 4
Otro elemento de seguridad es el 4. diferencial, que corta la corriente en caso de que se produzcan accidentes al tocar cables pelados, etc. 5. Desde el cuadro parten distintos cables que recorren las estancias de la casa y conducen la electricidad hasta los puntos de luz y los enchufes. 1 2 4 3 5
