1 Sample NMEA Multiple Vessel 192003 HYPACK® MAX Training Seminar1 19 – Multiple barcos Usando Multi-plexed NMEA Tenemos un sistema de GPS en el barco principal que sigue todos los barcos y envia mensajes de NMEA que proporcionan la posicion para todos los barcos cada 2 segundos. Deseamos mostrarte todos los barcos en SURVEY. Revise la configuracion de the HARDWARE en el ejemplo NMEA Multiple Vessel 19.

2 Sample NMEA Multiple Vessel 192003 HYPACK® MAX Training Seminar2 19 – Ejemplo de Mensajes Multiplexed Este es un ejemplo del mensaje NMEA capturado desde un sistema de GPS de seguimiento. –El primer campo ‘9073967’ identifica a que vehiculo es asignada la posicion –$GPRMC es un identificador NMEA para el mensaje. –211622.00 es la hora en tiempo UTC (21:16:22.00) –3949.9130,N es la latitud (N39º 49.9130’) –10515.1682,W es la longitud (W105º 15.1682’)

3 Sample NMEA Multiple Vessel 192003 HYPACK® MAX Training Seminar3 19 – Configuracion Equipos- Teoria Use la libreria NMEASC.DLL (Servidor) para leer los mensajes y escribir la posicion para cada barco en el programa de Memoria Compartida Para cada barco: –Use la libreria NMEASC.DLL (Cliente) para asignar una de las posiciones de la Memoria Compartida a un barco. NMEA Frases NMEASC.DLL (Servidor) Shared Memory Vessel 1 Slot Vessel 2 Slot Vessel 3 Slot Vessel 4 Slot Vessel … Slot NMEASC.DLL (Client) El Servidor divide el mensaje y envia la posicion correcta a cada seccion de barco. Cada cliente asigna a un barco y lee la posicion para cada barco de su seccion en el programa de Memoria Compartida. For 2 vessels, you’ll have 3 NMEASC.DLLs, For 3 vessels, you’ll have 4 NMEASC.DLLs, For 4 vessels, you’ll have 5 NMEASC.DLLs…

4 Sample NMEA Multiple Vessel 192003 HYPACK® MAX Training Seminar4 19 – NMEASC.DLL - Servidor La libreria NMEASC.DLL (Servidor) lee los mensajes que llegan al puerto serual, los divide, calcula la posicion y entonces envia la posicion a una seccion de Memoria Compartida.

5 Sample NMEA Multiple Vessel 192003 HYPACK® MAX Training Seminar5 19 – NMEASC.DLL (Servidor) Con’t. Conectar: –Specificar los parametros del puerto serial. Configurar –Para cada barco, especificarel numero de ID al inicio del mensaje de NMEA que es igual al del barco y el tipo de mensaje (GGA or RMC).

6 Sample NMEA Multiple Vessel 192003 HYPACK® MAX Training Seminar6 19 – NMEASC.DLL - Cliente Configure un NMEASC.DLL Cliente para cada barco. –De a cada version un nombre unico. NMEA Cliente 1 NMEA Cliente 2 NMEA Cliente … –Conectar: No tiene que tocar esta opcion, ya que sabe que tiene que leer esta informacion del area de Memoria compartida.

7 Sample NMEA Multiple Vessel 192003 HYPACK® MAX Training Seminar7 19 - NMEASC.DLL Cliente - Configurar Pulse ‘Puerto de Cliente’ Seleccione la seccion de Barco de la Memoria Compartida donde usted obtendar la posicion X-Y de este barco. [Seleccione una de las opciones el la columna de Barco Actual.] No tiene que entrar el ID del Barco. Es solo para el Servidor.

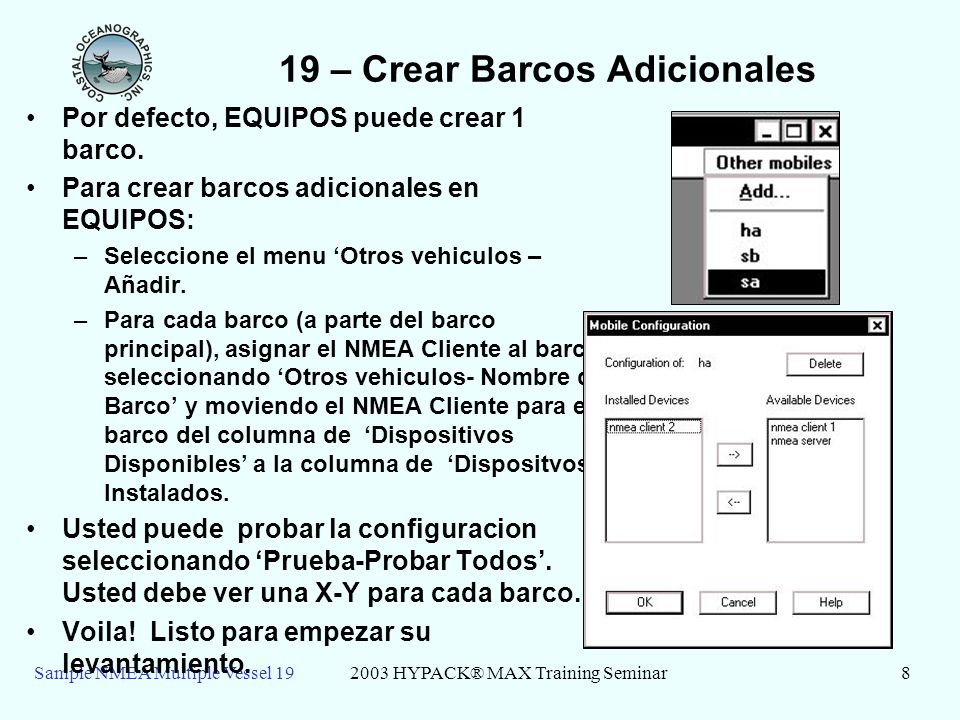

8 Sample NMEA Multiple Vessel 192003 HYPACK® MAX Training Seminar8 19 – Crear Barcos Adicionales Por defecto, EQUIPOS puede crear 1 barco. Para crear barcos adicionales en EQUIPOS: –Seleccione el menu ‘Otros vehiculos – Añadir. –Para cada barco (a parte del barco principal), asignar el NMEA Cliente al barco seleccionando ‘Otros vehiculos- Nombre de Barco’ y moviendo el NMEA Cliente para el barco del columna de ‘Dispositivos Disponibles’ a la columna de ‘Dispositvos Instalados. Usted puede probar la configuracion seleccionando ‘Prueba-Probar Todos’. Usted debe ver una X-Y para cada barco. Voila! Listo para empezar su levantamiento.
