1 Medidas de los materiales de colmena para trabajar con el standard internacional Langstroth
Un vistazo a la carpintería apícola Materiales bien cortados, con medidas correctas, son parte del buen manejo apícola y del ahorro de costos. Preparado por: Alejandro Nicol Pasch Jefe Depto. Apícola Cel.  MINISTERIO DE AGRICULTURA, GANADERIA Y ALIMENTACION Vice ministerio de Desarrollo Económico Rural Dirección de Desarrollo Pecuario – Departamento de Desarrollo Apícola

2 Las medidas Langstroth en apicultura
El reverendo Lorenzo Langstroth desarrolló una colmena con marcos móviles basándose en dos cosas importantes: Descubrió el espacio que las abejas dejan libre de panal y propóleo para poder caminar y circular dentro del nido. Lo llamó “Espacio de las Abejas”. Los estándares de medidas de la industria maderera y de carpintería de su época, en Estados Unidos, en 1860, definieron el tamaño de las piezas. El Espacio de las abejas es de 3/8 “, ó 9 mm. Este espacio debe quedar libre entre varias partes de la caja, los marcos, el piso y tapadera. Las medidas Langstroth son las más usadas en el mundo. Ofrecen ventajas de manejo por la movilidad de las piezas. Otras dimensiones de colmenas han sido desarrolladas, como la Jumbo en México, pero en general todas respetan el “Espacio de las Abejas”.

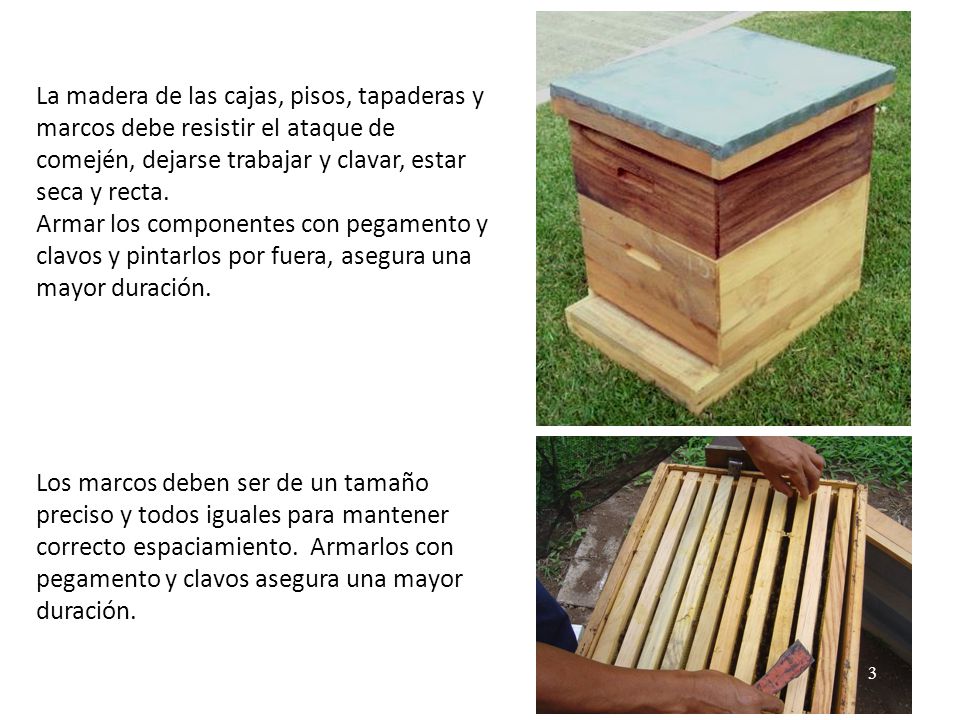

3 La madera de las cajas, pisos, tapaderas y marcos debe resistir el ataque de comején, dejarse trabajar y clavar, estar seca y recta. Armar los componentes con pegamento y clavos y pintarlos por fuera, asegura una mayor duración. Los marcos deben ser de un tamaño preciso y todos iguales para mantener correcto espaciamiento. Armarlos con pegamento y clavos asegura una mayor duración.

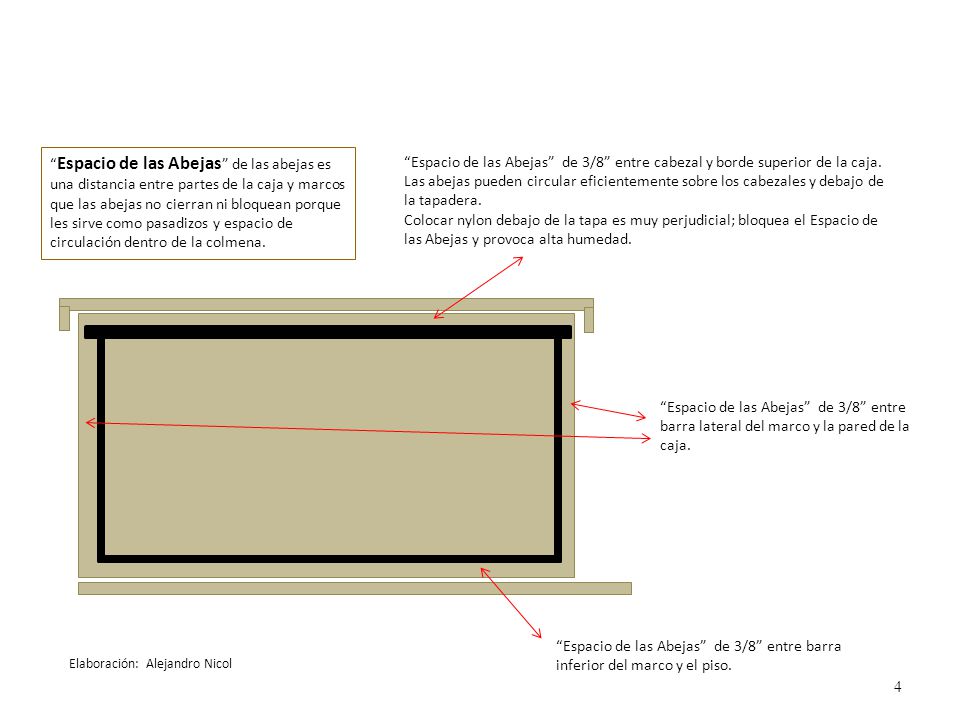

4 “Espacio de las Abejas” de 3/8” entre cabezal y borde superior de la caja.
Las abejas pueden circular eficientemente sobre los cabezales y debajo de la tapadera. Colocar nylon debajo de la tapa es muy perjudicial; bloquea el Espacio de las Abejas y provoca alta humedad. “Espacio de las Abejas” de 3/8” entre barra lateral del marco y la pared de la caja. “Espacio de las Abejas” de 3/8” entre barra inferior del marco y el piso. “Espacio de las Abejas” de las abejas es una distancia entre partes de la caja y marcos que las abejas no cierran ni bloquean porque les sirve como pasadizos y espacio de circulación dentro de la colmena. Elaboración: Alejandro Nicol

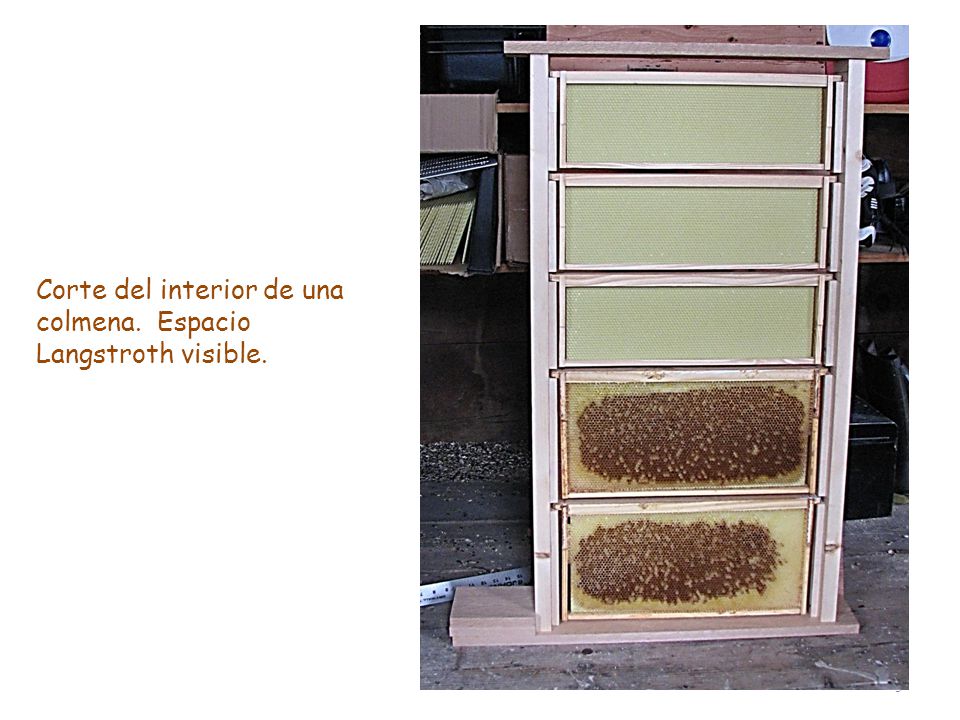

5 Corte del interior de una colmena. Espacio Langstroth visible.

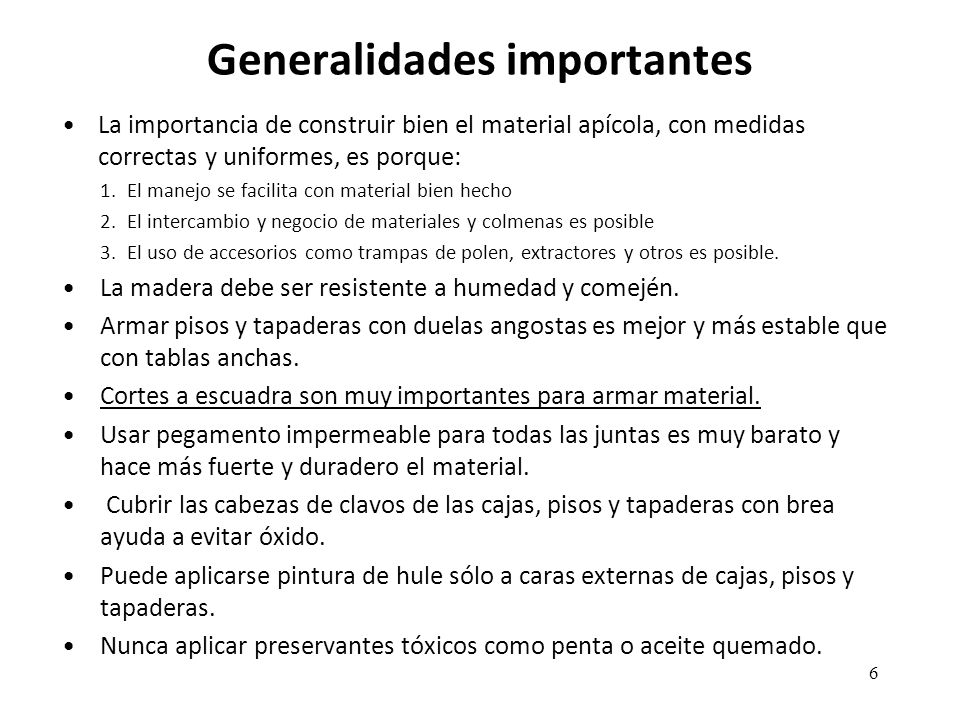

6 Generalidades importantes
La importancia de construir bien el material apícola, con medidas correctas y uniformes, es porque: El manejo se facilita con material bien hecho El intercambio y negocio de materiales y colmenas es posible El uso de accesorios como trampas de polen, extractores y otros es posible. La madera debe ser resistente a humedad y comején. Armar pisos y tapaderas con duelas angostas es mejor y más estable que con tablas anchas. Cortes a escuadra son muy importantes para armar material. Usar pegamento impermeable para todas las juntas es muy barato y hace más fuerte y duradero el material. Cubrir las cabezas de clavos de las cajas, pisos y tapaderas con brea ayuda a evitar óxido. Puede aplicarse pintura de hule sólo a caras externas de cajas, pisos y tapaderas. Nunca aplicar preservantes tóxicos como penta o aceite quemado.

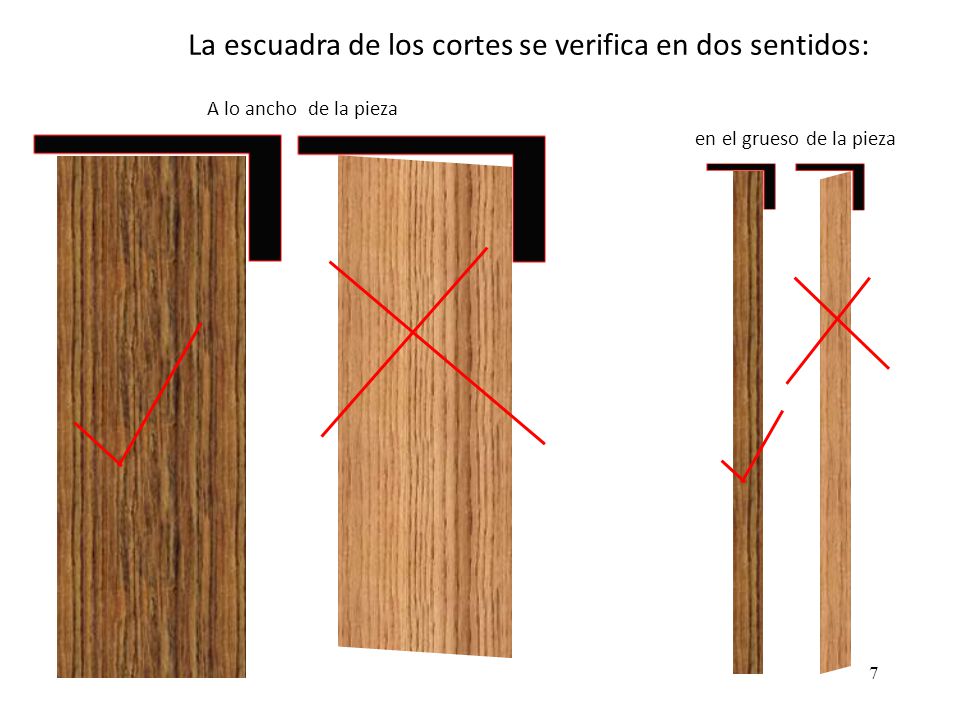

7 La escuadra de los cortes se verifica en dos sentidos:
A lo ancho de la pieza en el grueso de la pieza

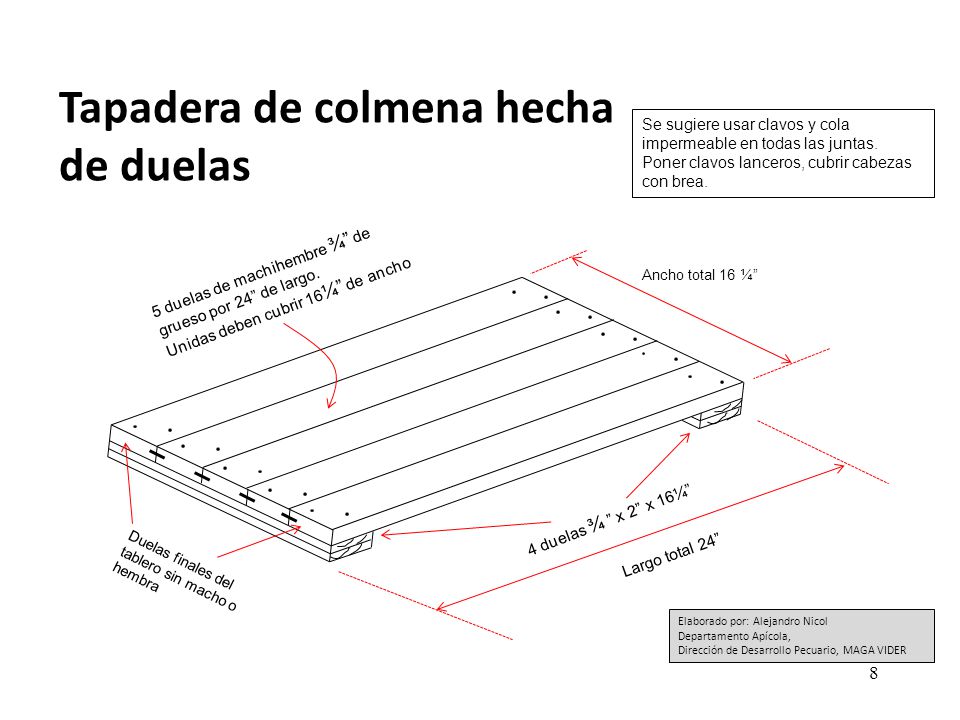

8 Tapadera de colmena hecha de duelas
Largo total 24” Ancho total 16 ¼” Duelas finales del tablero sin macho o hembra 4 duelas ¾ ” x 2” x 16¼” 5 duelas de machihembre ¾” de grueso por 24” de largo Unidas deben cubrir 16¼” de ancho Se sugiere usar clavos y cola impermeable en todas las juntas. Poner clavos lanceros, cubrir cabezas con brea. Elaborado por: Alejandro Nicol Departamento Apícola, Dirección de Desarrollo Pecuario, MAGA VIDER

9 Tapadera de colmena hecha de duelas
(otro estilo) Largo total 22” Ancho total 16¼” Duelas finales del tablero sin macho o hembra 2 duelas ¾” x 2” x 16¼” 5 duelas de machihembre ¾” de grueso por 24” de largo. Unidas deben cubrir 16¼” de ancho Se sugiere usar clavos y cola impermeable en todas las juntas. Poner clavos lanceros, cubrir cabezas con brea. Se recomienda forrar la tapadera con lámina galvanizada delgada o poner un sobre-techo, para proteger la madera del sol directo y la lluvia. Con una tapadera que no permite ingreso de agua, es posible quitar el dañino nylon que comúnmente se usa para cubrir las colmenas . Ese nylon provoca mucha humedad interior y dificultad de ventilación y deshidratación de la miel.. Elaborado por: Alejandro Nicol Departamento Apícola, Dirección de Desarrollo Pecuario, MAGA VIDER

10 Piso de colmena hecho de duelas
Duelas finales del tablero sin macho o hembra 4 duelas 5/8” x 2” x 16¼” 5 duelas de machihembre ¾” de grueso por 22½” de largo. Unidas deben cubrir 16¼” de ancho Listón ¾” x 3/8 ” x 14 ¾” Listón 3/4 ” x 3/8” x 19 7/8” Ancho total 16¼” Largo total 22½ ” Se sugiere usar clavos y cola impermeable en todas las juntas. Poner clavos lanceros, cubrir cabezas con brea. Elaborado por: Alejandro Nicol Departamento Apícola, Dirección de Desarrollo Pecuario, MAGA VIDER

11 Caja de colmena para cría y miel
Madera ¾” de grueso Tabla lateral lisa Tabla cabeza con batientes 3/4” arriba y de 3/4” a los lados Tabla cabeza con batientes de ¾ ” arriba y de ¾ ” a los lados. 19 7/8” = 50.5 cm 19 1/8” = 48.5 cm 3/8” 9 5/8” = 24.4 cm 16 ¼” = 37.5 cm Caja de colmena para cría y miel Dimensiones standard internacional Langstroth Muy importante los cortes a escuadra y pegamento. Poner clavos lanceros, cubrir cabezas con brea. Listón para cargar la caja Elaborado por: Alejandro Nicol Departamento Apícola, Dirección de Desarrollo Pecuario, MAGA VIDER

12 Dimensiones standard internacional Langstroth
Marco de colmena Dimensiones standard internacional Langstroth ¾” 1” 8 7/8” 16 7/8” 19” 3/8” 3/4” Cabezal Barra inferior Barras laterales Ranura al centro de 1/8” x ¼” para incrustar cera 2 piezas idénticas 1 1/16” Vista lateral del cabezal Muy importante todos los cortes a escuadra y usar pegamento. Marco armado (alambre opcional) En las barras laterales perforar agujeros para pasar el alambre o hilo de refuerzo de panal. El agujero es de 1/8 “ Elaborado por: Alejandro Nicol Departamento Apícola, Dirección de Desarrollo Pecuario, MAGA VIDER

13 Tablero ventilador / alimentador
Dos innovaciones en carpintería de accesorios apícolas de enorme beneficio y bajo costo. El tablero de ventilación y alimentación es muy simple y barato de hacer. Ofrece grandes ventajas al favorecer tres aspectos importantes: la incubación sana de la cría la maduración rápida y completa de la miel la aplicación de alimentación sin abrir el nido Las colmenas necesitan todo el tiempo mantener condiciones de humedad y temperatura constantes en el nido. Este tablero es una ayuda a ese trabajo que hacen las abejas. El tablero de ventilación y alimentación se deja puesto sobre las colmenas todo el tiempo. Sobre él se coloca la tapadera. Tablero ventilador / alimentador El piso de cedazo sustituye al piso de madera sólido. Al contrario de los que muchos piensan, el nido no se enfría con esta ventilación agregada. La ventilación favorece las condiciones de incubación de la cría y la maduración de la miel. Además, el cedazo evita que se acumule basurita y humedad, reduciendo la probabilidad de escarabajos y otras plagas, y también evita que se pudra la madera por hongos. Piso de cedazo El cedazo permite mantener menores poblaciones de varroa y hace más efectivos los tratamientos contra estos ácaros, al facilitar que los ácaros desprendidos de las abejas salgan de la colmena hacia el suelo. Este piso se usa para monitorear infestaciones de varroa.. El piso de cedazo es ideal para transportar colmenas.

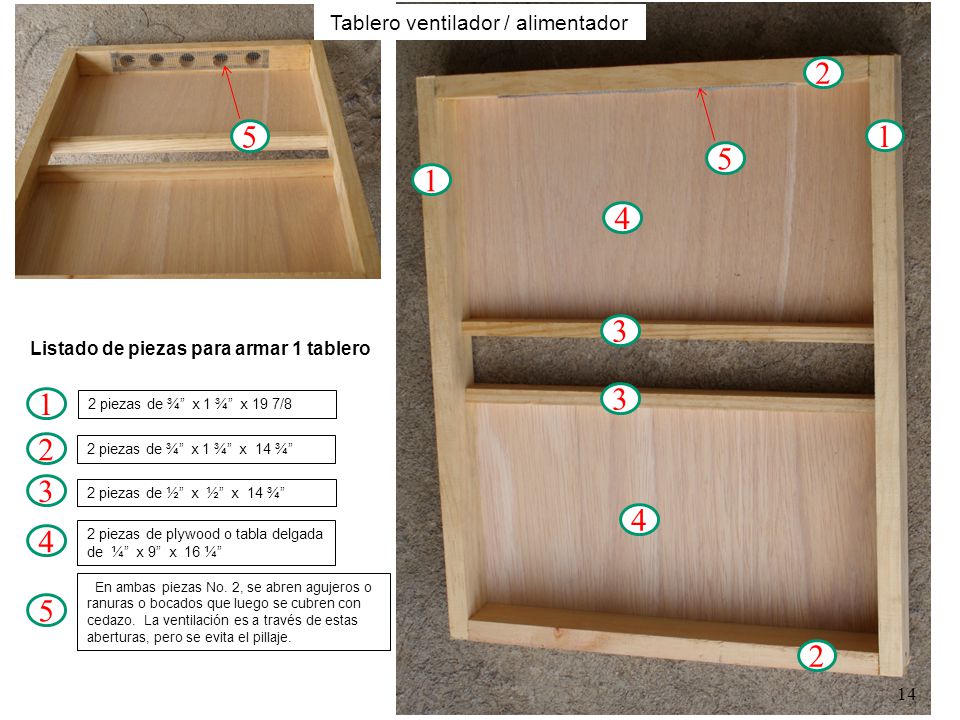

14 Listado de piezas para armar 1 tablero
2 3 4 5 2 piezas de ¾” x 1 ¾” x 19 7/8 2 piezas de ¾” x 1 ¾” x 14 ¾” 2 piezas de ½” x ½” x 14 ¾” 2 piezas de plywood o tabla delgada de ¼” x 9” x 16 ¼” En ambas piezas No. 2, se abren agujeros o ranuras o bocados que luego se cubren con cedazo. La ventilación es a través de estas aberturas, pero se evita el pillaje. Tablero ventilador / alimentador Listado de piezas para armar 1 tablero

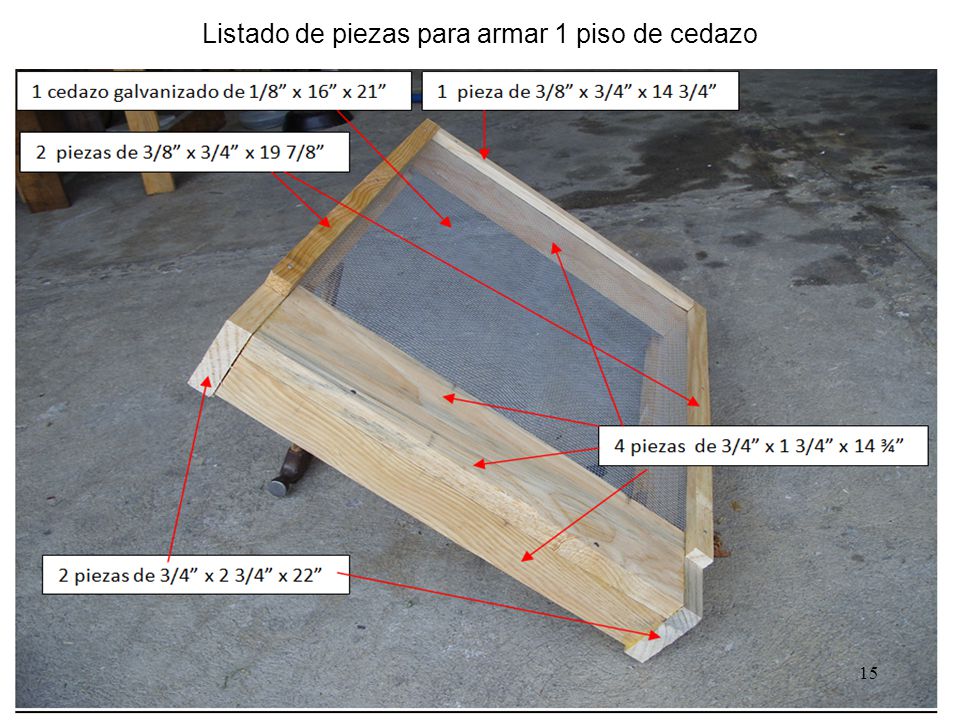

15 Listado de piezas para armar 1 piso de cedazo

16 Al piso de cedazo se le puede colocar una lámina lisa por debajo del cedazo, resbalándolo sobre unas correderas de madera . Esta lámina es útil cuando se hacen monitoreos o conteos de varroa para conocer el grado de infestación y decidir sobre un tratamiento. También puede colocarse la lámina en casos de clima muy frío, como en partes altas del altiplano. Sin embargo, los pisos ventilados pueden estar puestos todo el año. El cedazo de ⅛” no deja pasar abejas pero si permite pasar basuritas finas y ácaros de varroa.

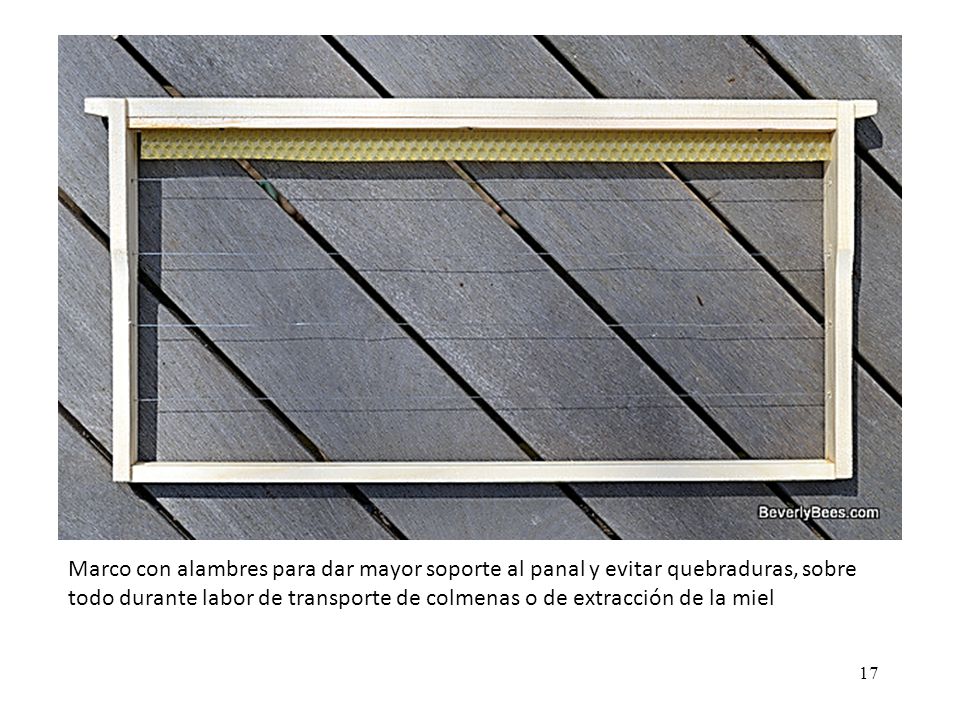

17 Marco con alambres para dar mayor soporte al panal y evitar quebraduras, sobre todo durante labor de transporte de colmenas o de extracción de la miel
