ESCALAMIENTO MULTIDIMENSIONAL

Presentación del tema: "ESCALAMIENTO MULTIDIMENSIONAL"— Transcripción de la presentación:

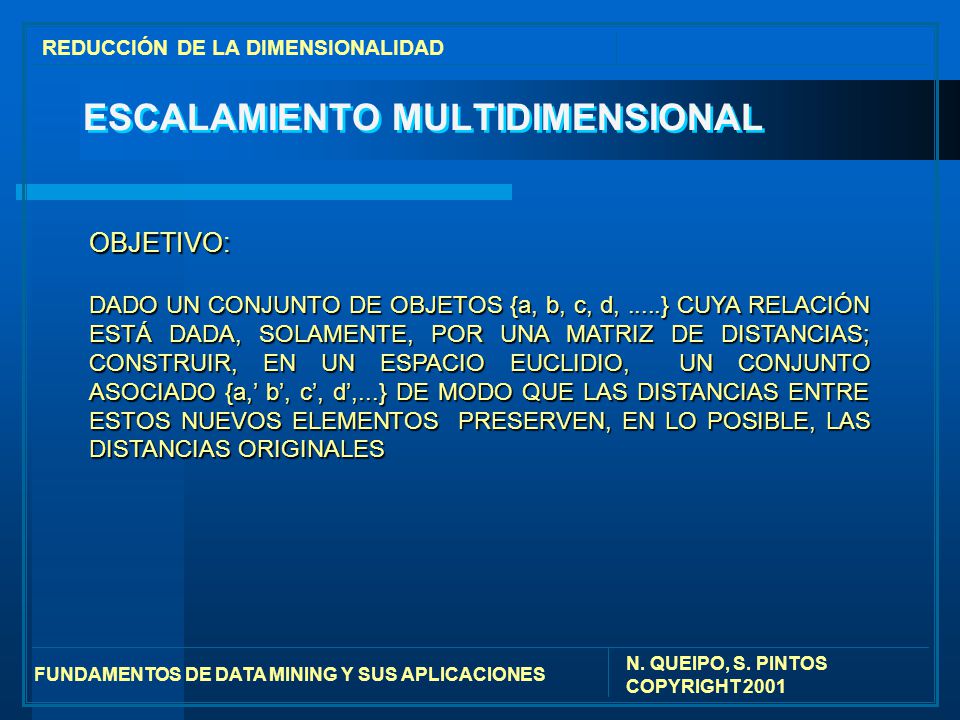

1 ESCALAMIENTO MULTIDIMENSIONAL
REDUCCIÓN DE LA DIMENSIONALIDAD ESCALAMIENTO MULTIDIMENSIONAL lzerpa: OCULTA OBJETIVO: DADO UN CONJUNTO DE OBJETOS {a, b, c, d, .....} CUYA RELACIÓN ESTÁ DADA, SOLAMENTE, POR UNA MATRIZ DE DISTANCIAS; CONSTRUIR, EN UN ESPACIO EUCLIDIO, UN CONJUNTO ASOCIADO {a,’ b’, c’, d’,...} DE MODO QUE LAS DISTANCIAS ENTRE ESTOS NUEVOS ELEMENTOS PRESERVEN, EN LO POSIBLE, LAS DISTANCIAS ORIGINALES

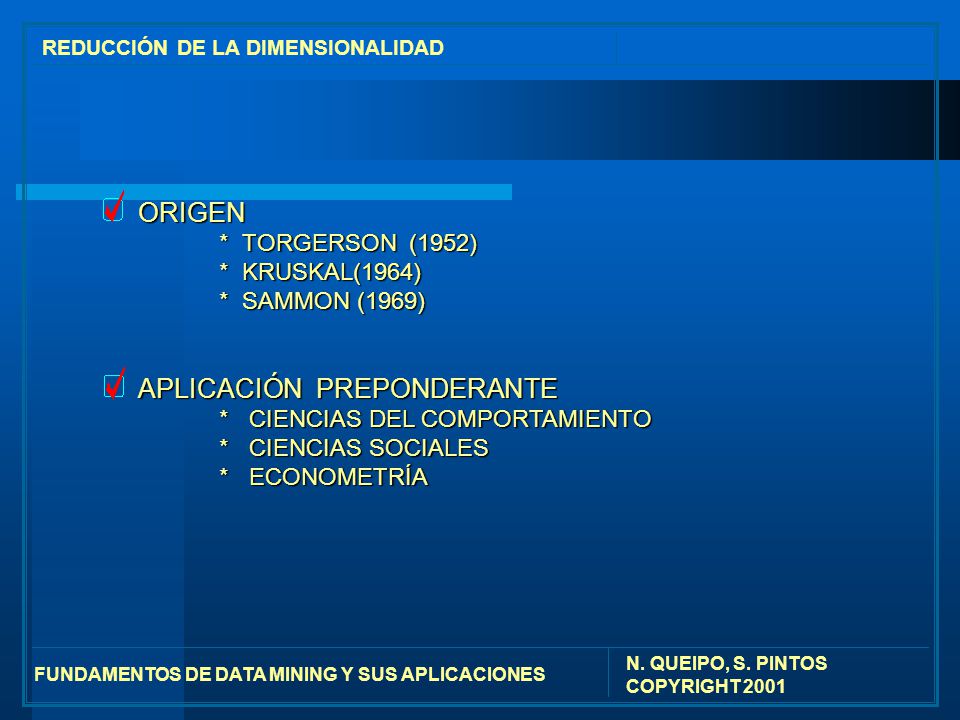

2 APLICACIÓN PREPONDERANTE
REDUCCIÓN DE LA DIMENSIONALIDAD ORIGEN * TORGERSON (1952) * KRUSKAL(1964) * SAMMON (1969) APLICACIÓN PREPONDERANTE * CIENCIAS DEL COMPORTAMIENTO * CIENCIAS SOCIALES * ECONOMETRÍA lzerpa: OCULTA

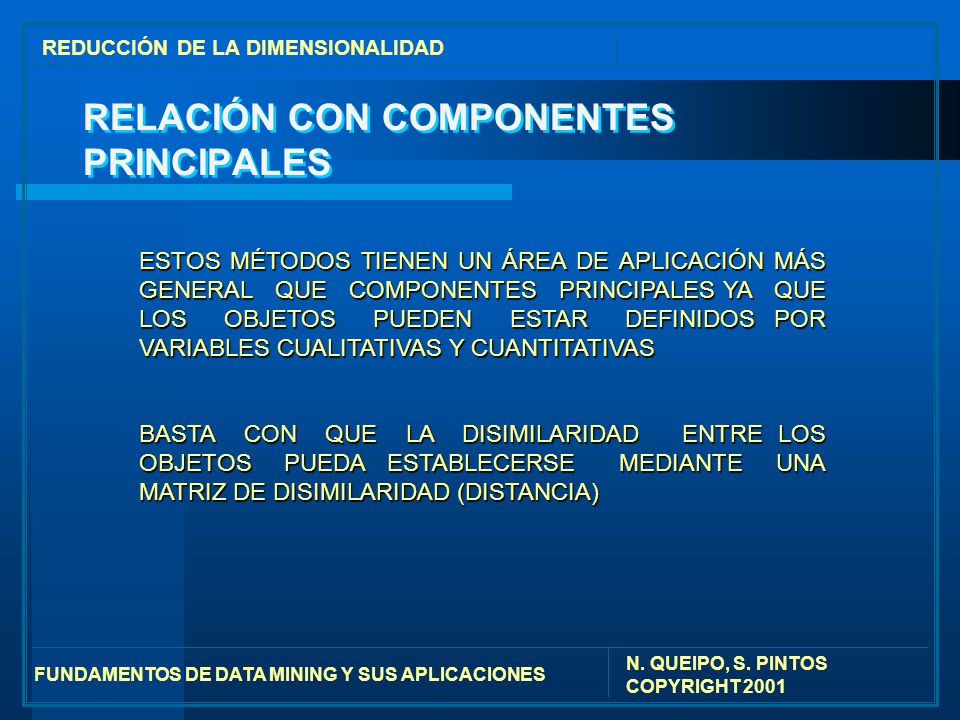

3 RELACIÓN CON COMPONENTES PRINCIPALES
REDUCCIÓN DE LA DIMENSIONALIDAD RELACIÓN CON COMPONENTES PRINCIPALES lzerpa: OCULTA ESTOS MÉTODOS TIENEN UN ÁREA DE APLICACIÓN MÁS GENERAL QUE COMPONENTES PRINCIPALES YA QUE LOS OBJETOS PUEDEN ESTAR DEFINIDOS POR VARIABLES CUALITATIVAS Y CUANTITATIVAS BASTA CON QUE LA DISIMILARIDAD ENTRE LOS OBJETOS PUEDA ESTABLECERSE MEDIANTE UNA MATRIZ DE DISIMILARIDAD (DISTANCIA)

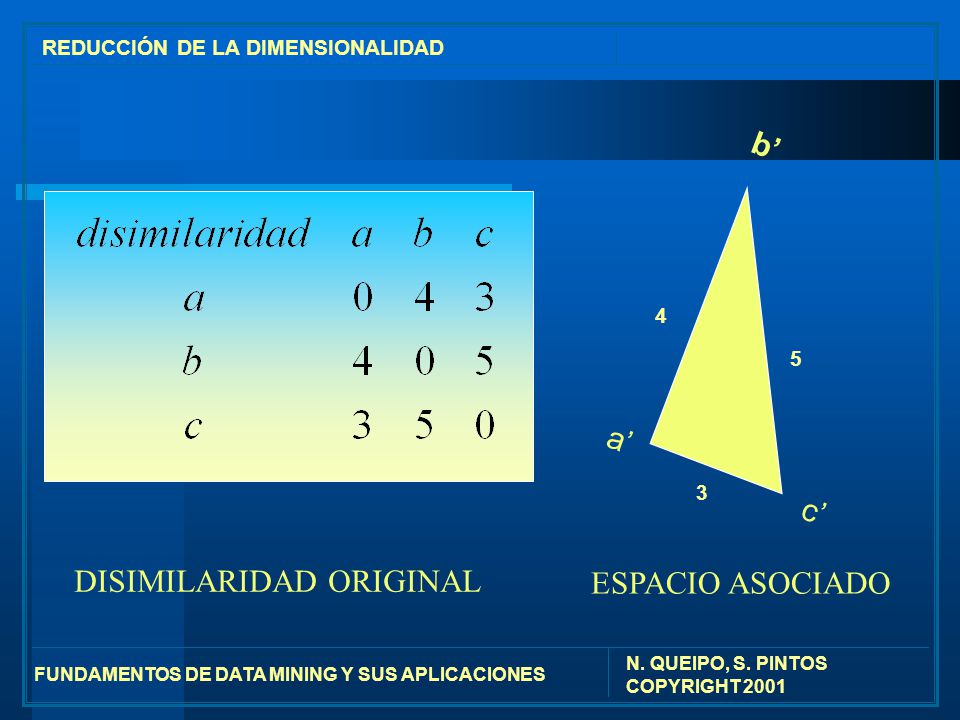

4 DISIMILARIDAD ORIGINAL ESPACIO ASOCIADO
REDUCCIÓN DE LA DIMENSIONALIDAD a’ c’ b’ lzerpa: OCULTA 4 5 3 DISIMILARIDAD ORIGINAL ESPACIO ASOCIADO

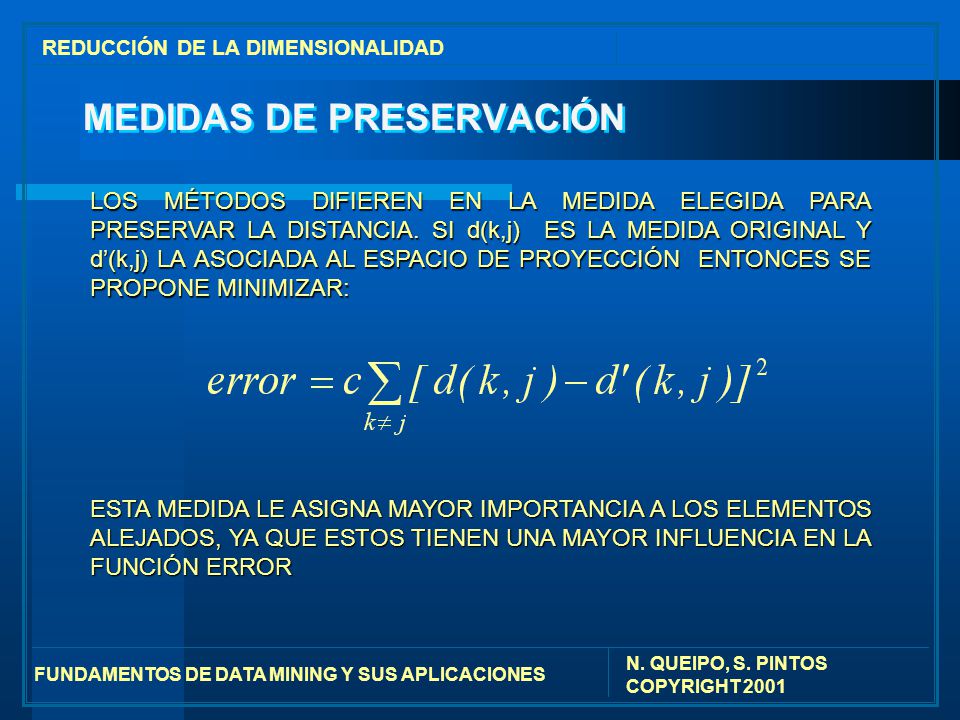

5 MEDIDAS DE PRESERVACIÓN
REDUCCIÓN DE LA DIMENSIONALIDAD MEDIDAS DE PRESERVACIÓN LOS MÉTODOS DIFIEREN EN LA MEDIDA ELEGIDA PARA PRESERVAR LA DISTANCIA. SI d(k,j) ES LA MEDIDA ORIGINAL Y d’(k,j) LA ASOCIADA AL ESPACIO DE PROYECCIÓN ENTONCES SE PROPONE MINIMIZAR: lzerpa: OCULTA ESTA MEDIDA LE ASIGNA MAYOR IMPORTANCIA A LOS ELEMENTOS ALEJADOS, YA QUE ESTOS TIENEN UNA MAYOR INFLUENCIA EN LA FUNCIÓN ERROR

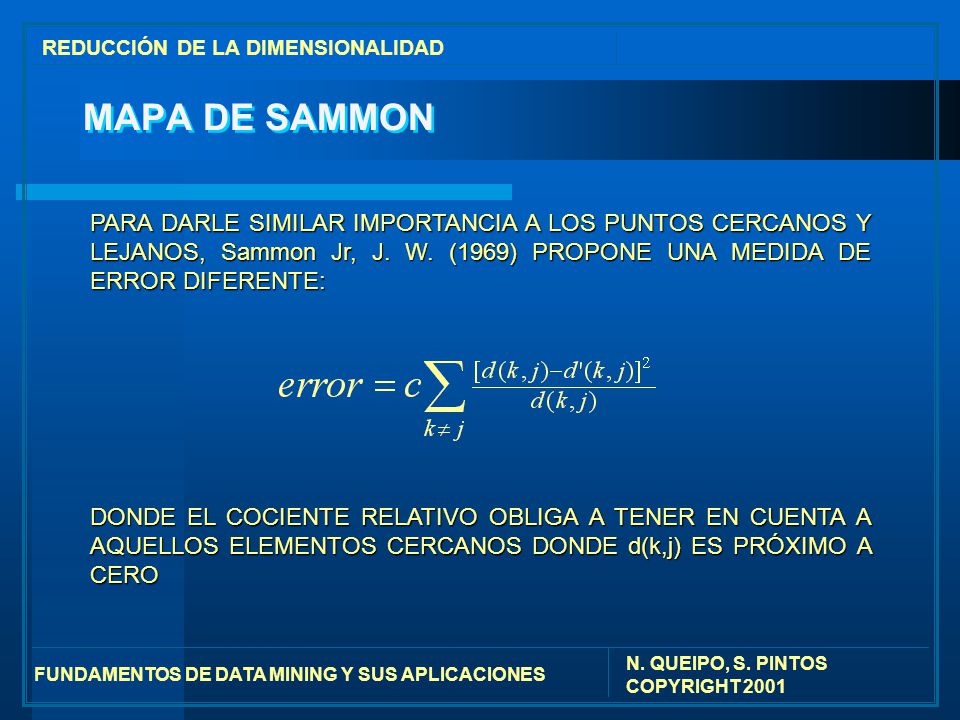

6 REDUCCIÓN DE LA DIMENSIONALIDAD
MAPA DE SAMMON PARA DARLE SIMILAR IMPORTANCIA A LOS PUNTOS CERCANOS Y LEJANOS, Sammon Jr, J. W. (1969) PROPONE UNA MEDIDA DE ERROR DIFERENTE: lzerpa: OCULTA DONDE EL COCIENTE RELATIVO OBLIGA A TENER EN CUENTA A AQUELLOS ELEMENTOS CERCANOS DONDE d(k,j) ES PRÓXIMO A CERO

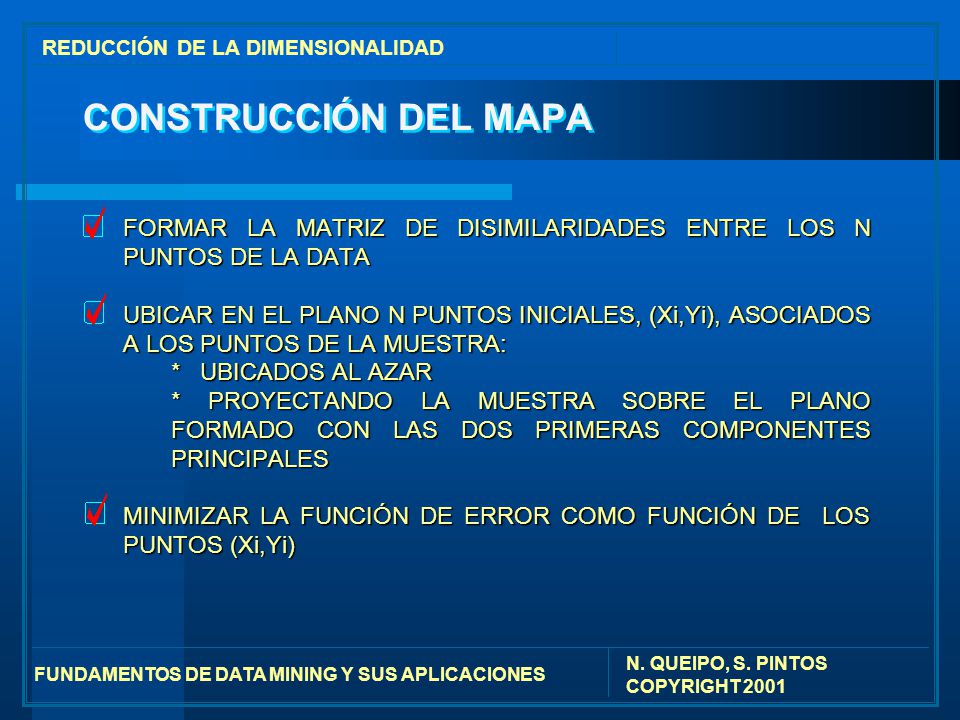

7 REDUCCIÓN DE LA DIMENSIONALIDAD
CONSTRUCCIÓN DEL MAPA FORMAR LA MATRIZ DE DISIMILARIDADES ENTRE LOS N PUNTOS DE LA DATA UBICAR EN EL PLANO N PUNTOS INICIALES, (Xi,Yi), ASOCIADOS A LOS PUNTOS DE LA MUESTRA: * UBICADOS AL AZAR * PROYECTANDO LA MUESTRA SOBRE EL PLANO FORMADO CON LAS DOS PRIMERAS COMPONENTES PRINCIPALES MINIMIZAR LA FUNCIÓN DE ERROR COMO FUNCIÓN DE LOS PUNTOS (Xi,Yi) lzerpa: OCULTA

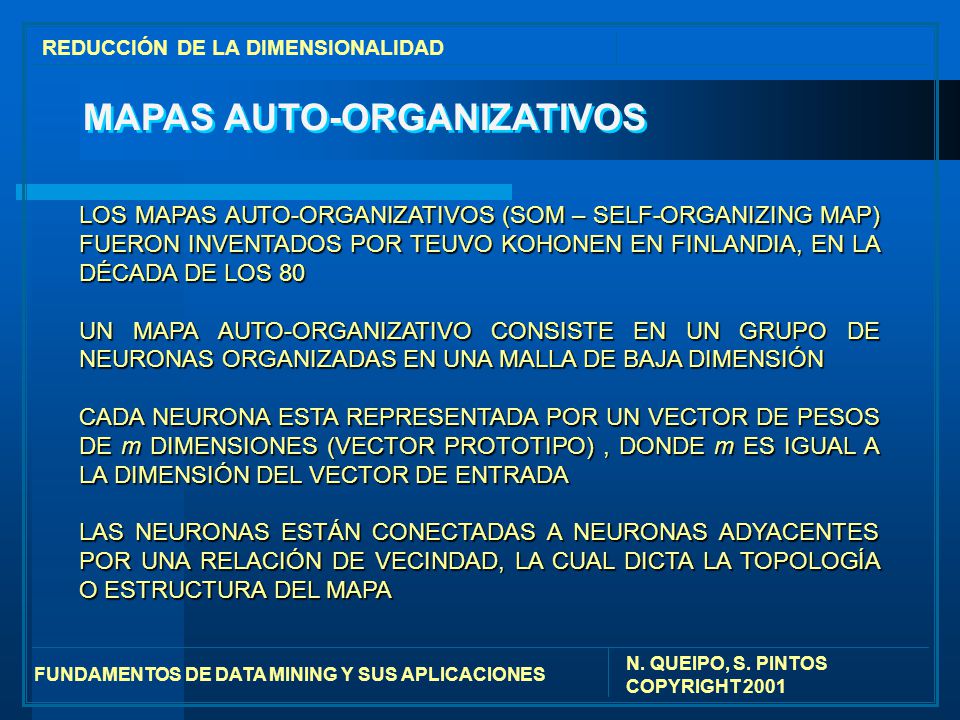

8 MAPAS AUTO-ORGANIZATIVOS
REDUCCIÓN DE LA DIMENSIONALIDAD MAPAS AUTO-ORGANIZATIVOS LOS MAPAS AUTO-ORGANIZATIVOS (SOM – SELF-ORGANIZING MAP) FUERON INVENTADOS POR TEUVO KOHONEN EN FINLANDIA, EN LA DÉCADA DE LOS 80 UN MAPA AUTO-ORGANIZATIVO CONSISTE EN UN GRUPO DE NEURONAS ORGANIZADAS EN UNA MALLA DE BAJA DIMENSIÓN CADA NEURONA ESTA REPRESENTADA POR UN VECTOR DE PESOS DE m DIMENSIONES (VECTOR PROTOTIPO) , DONDE m ES IGUAL A LA DIMENSIÓN DEL VECTOR DE ENTRADA LAS NEURONAS ESTÁN CONECTADAS A NEURONAS ADYACENTES POR UNA RELACIÓN DE VECINDAD, LA CUAL DICTA LA TOPOLOGÍA O ESTRUCTURA DEL MAPA

9 ESTRUCTURAS DE VECINDAD DE MAPAS AUTO-ORGANIZATIVOS
REDUCCIÓN DE LA DIMENSIONALIDAD MAPAS AUTO-ORGANIZATIVOS ESTRUCTURAS DE VECINDAD DE MAPAS AUTO-ORGANIZATIVOS HEXAGONAL RECTANGULAR

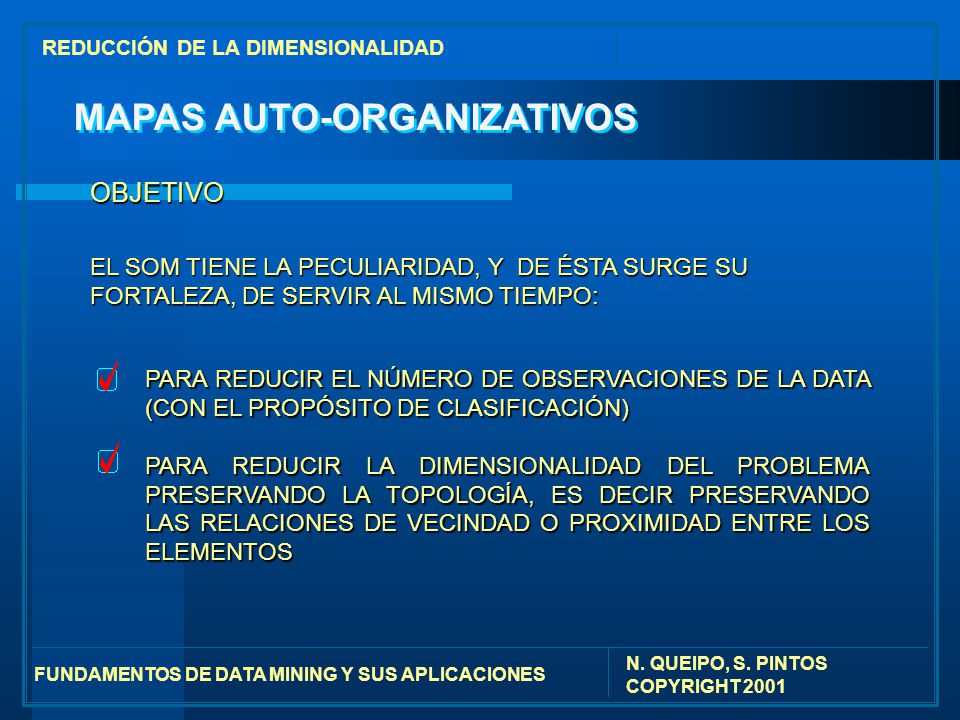

10 MAPAS AUTO-ORGANIZATIVOS
REDUCCIÓN DE LA DIMENSIONALIDAD MAPAS AUTO-ORGANIZATIVOS OBJETIVO EL SOM TIENE LA PECULIARIDAD, Y DE ÉSTA SURGE SU FORTALEZA, DE SERVIR AL MISMO TIEMPO: PARA REDUCIR EL NÚMERO DE OBSERVACIONES DE LA DATA (CON EL PROPÓSITO DE CLASIFICACIÓN) PARA REDUCIR LA DIMENSIONALIDAD DEL PROBLEMA PRESERVANDO LA TOPOLOGÍA, ES DECIR PRESERVANDO LAS RELACIONES DE VECINDAD O PROXIMIDAD ENTRE LOS ELEMENTOS

11 MAPAS AUTO-ORGANIZATIVOS
REDUCCIÓN DE LA DIMENSIONALIDAD MAPAS AUTO-ORGANIZATIVOS ARQUITECTURA DE LOS MAPAS AUTO-ORGANIZATIVOS UNA CAPA DE ENTRADA, EN LA QUE SE COLOCA EL VECTOR DE ENTRADA A LA RED. LAS NEURONAS DE ESTA CAPA NO REALIZAN NINGÚN PROCESAMIENTO, SÓLO RECIBEN EL VECTOR DE ENTRADA Y LO DISTRIBUYEN A LAS NEURONAS DE LA CAPA DE SALIDA UNA CAPA DE SALIDA, QUE SE CONOCE CON EL NOMBRE DE MAPA

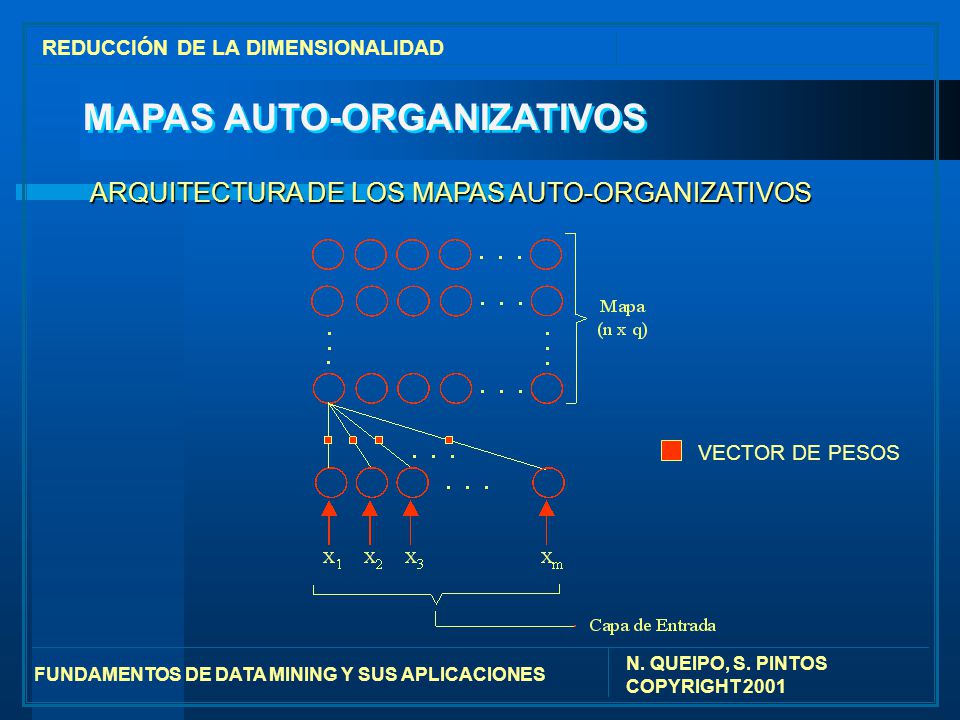

12 MAPAS AUTO-ORGANIZATIVOS
REDUCCIÓN DE LA DIMENSIONALIDAD MAPAS AUTO-ORGANIZATIVOS ARQUITECTURA DE LOS MAPAS AUTO-ORGANIZATIVOS VECTOR DE PESOS

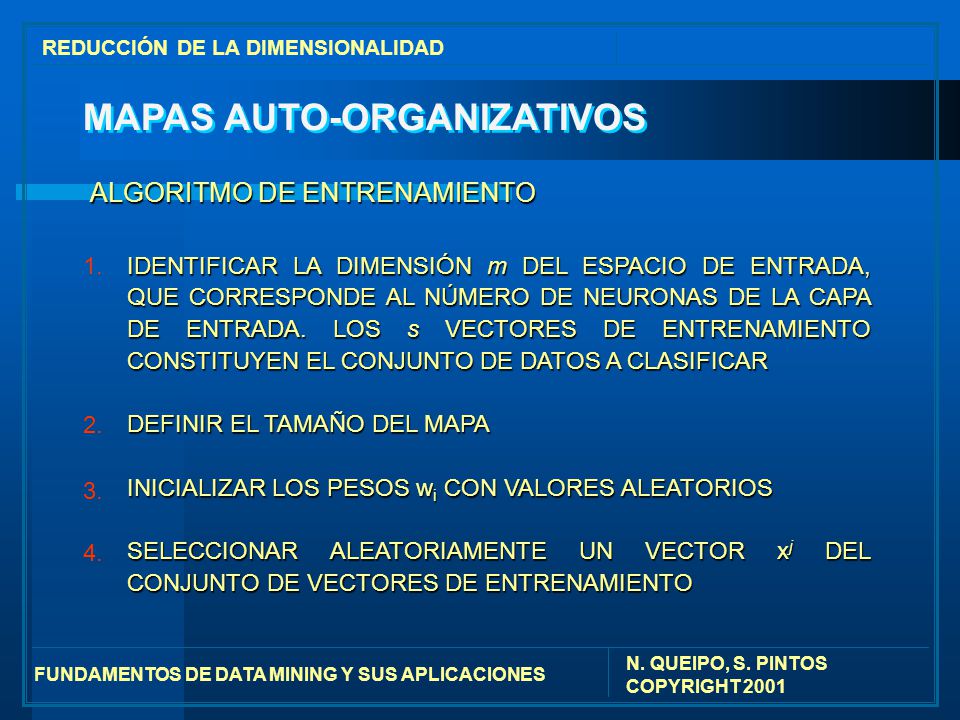

13 MAPAS AUTO-ORGANIZATIVOS
REDUCCIÓN DE LA DIMENSIONALIDAD MAPAS AUTO-ORGANIZATIVOS ALGORITMO DE ENTRENAMIENTO 1. IDENTIFICAR LA DIMENSIÓN m DEL ESPACIO DE ENTRADA, QUE CORRESPONDE AL NÚMERO DE NEURONAS DE LA CAPA DE ENTRADA. LOS s VECTORES DE ENTRENAMIENTO CONSTITUYEN EL CONJUNTO DE DATOS A CLASIFICAR DEFINIR EL TAMAÑO DEL MAPA INICIALIZAR LOS PESOS wi CON VALORES ALEATORIOS SELECCIONAR ALEATORIAMENTE UN VECTOR xj DEL CONJUNTO DE VECTORES DE ENTRENAMIENTO 2. 3. 4.

14 MAPAS AUTO-ORGANIZATIVOS
REDUCCIÓN DE LA DIMENSIONALIDAD MAPAS AUTO-ORGANIZATIVOS ALGORITMO DE ENTRENAMIENTO 5. PARA CADA NEURONA Ni, DEL MAPA, CALCULAR LA DISTANCIA EUCLIDIANA ENTRE SU VECTOR DE PESOS (wi) Y EL VECTOR DE ENTRENAMIENTO SELECCIONADO DETERMINAR LA NEURONA GANADORA, AQUELLA CUYO VECTOR DE PESOS ESTÉ A LA MENOR DISTANCIA DEL VECTOR DE ENTRENAMIENTO, TAMBIÉN CONOCIDA COMO LA UNIDAD DE MEJOR AJUSTE (BMU – BEST-MATCHING UNIT) 6.

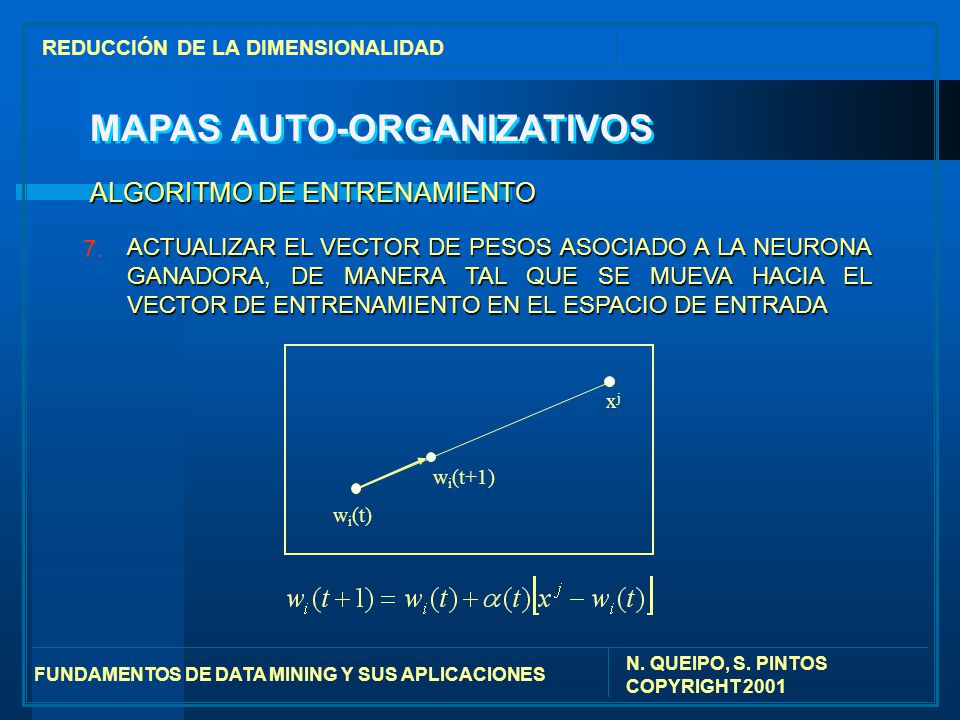

15 MAPAS AUTO-ORGANIZATIVOS
REDUCCIÓN DE LA DIMENSIONALIDAD MAPAS AUTO-ORGANIZATIVOS ALGORITMO DE ENTRENAMIENTO 7. ACTUALIZAR EL VECTOR DE PESOS ASOCIADO A LA NEURONA GANADORA, DE MANERA TAL QUE SE MUEVA HACIA EL VECTOR DE ENTRENAMIENTO EN EL ESPACIO DE ENTRADA xj wi(t+1) wi(t)

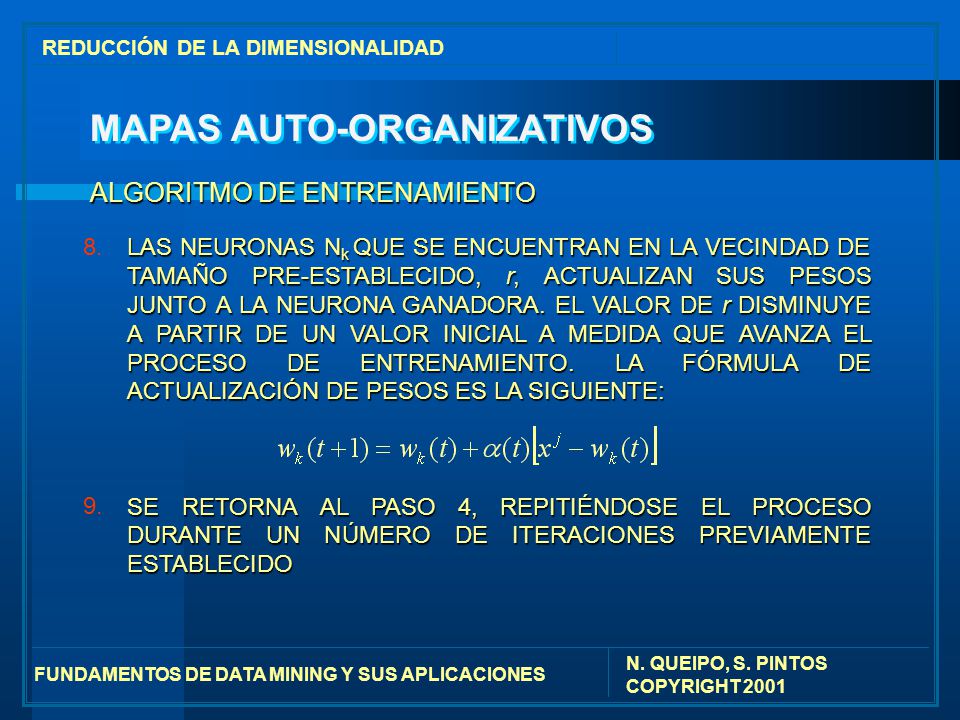

16 MAPAS AUTO-ORGANIZATIVOS
REDUCCIÓN DE LA DIMENSIONALIDAD MAPAS AUTO-ORGANIZATIVOS ALGORITMO DE ENTRENAMIENTO 8. LAS NEURONAS Nk QUE SE ENCUENTRAN EN LA VECINDAD DE TAMAÑO PRE-ESTABLECIDO, r, ACTUALIZAN SUS PESOS JUNTO A LA NEURONA GANADORA. EL VALOR DE r DISMINUYE A PARTIR DE UN VALOR INICIAL A MEDIDA QUE AVANZA EL PROCESO DE ENTRENAMIENTO. LA FÓRMULA DE ACTUALIZACIÓN DE PESOS ES LA SIGUIENTE: SE RETORNA AL PASO 4, REPITIÉNDOSE EL PROCESO DURANTE UN NÚMERO DE ITERACIONES PREVIAMENTE ESTABLECIDO 9.

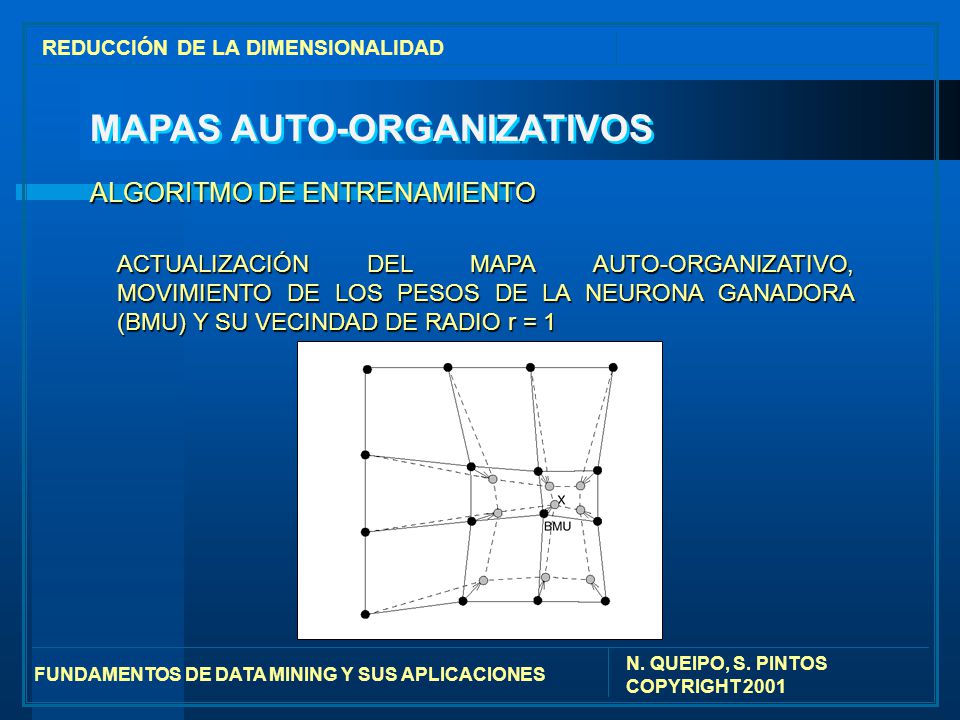

17 MAPAS AUTO-ORGANIZATIVOS
REDUCCIÓN DE LA DIMENSIONALIDAD MAPAS AUTO-ORGANIZATIVOS ALGORITMO DE ENTRENAMIENTO ACTUALIZACIÓN DEL MAPA AUTO-ORGANIZATIVO, MOVIMIENTO DE LOS PESOS DE LA NEURONA GANADORA (BMU) Y SU VECINDAD DE RADIO r = 1

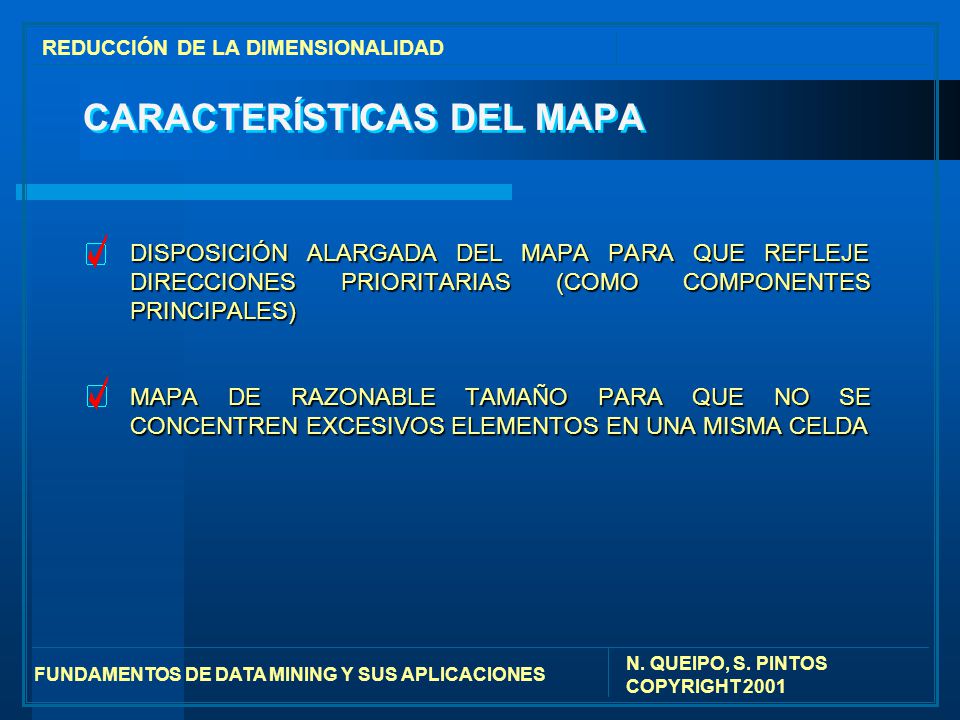

18 CARACTERÍSTICAS DEL MAPA
REDUCCIÓN DE LA DIMENSIONALIDAD CARACTERÍSTICAS DEL MAPA DISPOSICIÓN ALARGADA DEL MAPA PARA QUE REFLEJE DIRECCIONES PRIORITARIAS (COMO COMPONENTES PRINCIPALES) MAPA DE RAZONABLE TAMAÑO PARA QUE NO SE CONCENTREN EXCESIVOS ELEMENTOS EN UNA MISMA CELDA

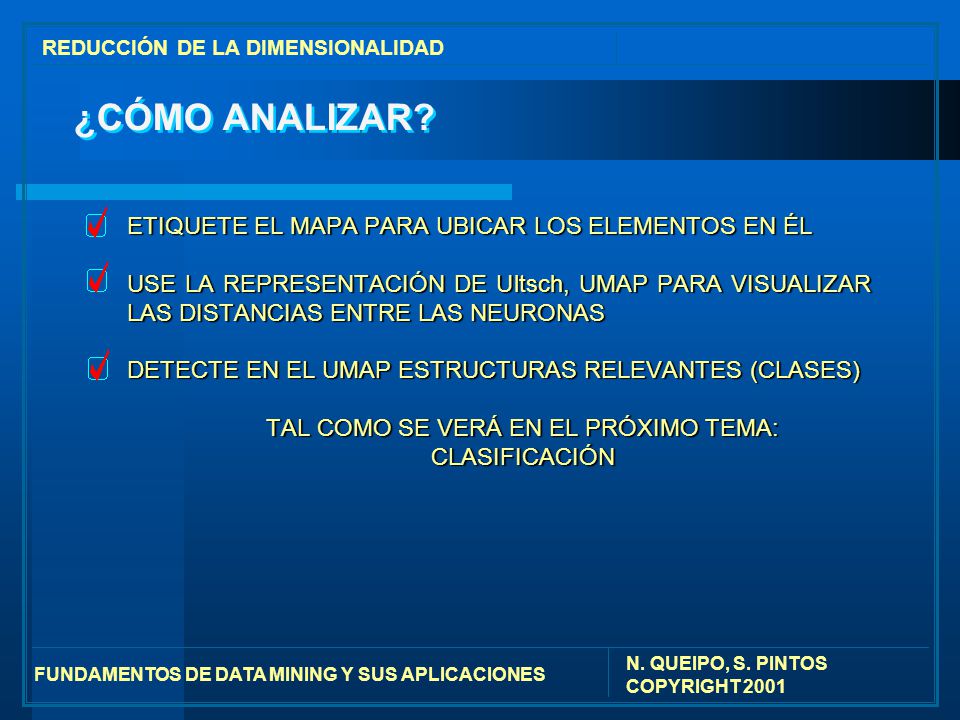

19 TAL COMO SE VERÁ EN EL PRÓXIMO TEMA: CLASIFICACIÓN
REDUCCIÓN DE LA DIMENSIONALIDAD ¿CÓMO ANALIZAR? ETIQUETE EL MAPA PARA UBICAR LOS ELEMENTOS EN ÉL USE LA REPRESENTACIÓN DE Ultsch, UMAP PARA VISUALIZAR LAS DISTANCIAS ENTRE LAS NEURONAS DETECTE EN EL UMAP ESTRUCTURAS RELEVANTES (CLASES) TAL COMO SE VERÁ EN EL PRÓXIMO TEMA: CLASIFICACIÓN

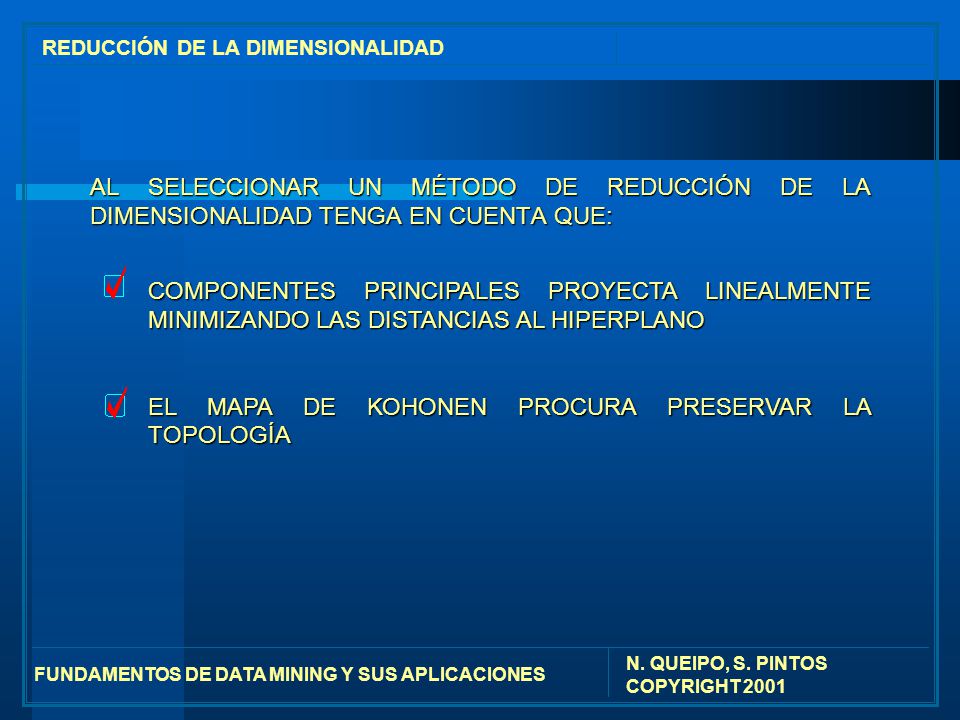

20 EL MAPA DE KOHONEN PROCURA PRESERVAR LA TOPOLOGÍA
REDUCCIÓN DE LA DIMENSIONALIDAD AL SELECCIONAR UN MÉTODO DE REDUCCIÓN DE LA DIMENSIONALIDAD TENGA EN CUENTA QUE: COMPONENTES PRINCIPALES PROYECTA LINEALMENTE MINIMIZANDO LAS DISTANCIAS AL HIPERPLANO EL MAPA DE KOHONEN PROCURA PRESERVAR LA TOPOLOGÍA

21 EL MAPA DE SAMMON PROCURA CONSERVAR LAS DISTANCIAS
REDUCCIÓN DE LA DIMENSIONALIDAD AL SELECCIONAR UN MÉTODO DE REDUCCIÓN DE LA DIMENSIONALIDAD TENGA EN CUENTA QUE: lzerpa: OCULTAR COMPONENTES PRINCIPALES PROYECTA LINEALMENTE MINIMIZANDO LAS DISTANCIAS AL HIPERPLANO EL MAPA DE SAMMON PROCURA CONSERVAR LAS DISTANCIAS EL MAPA DE KOHONEN PROCURA PRESERVAR LA TOPOLOGÍA

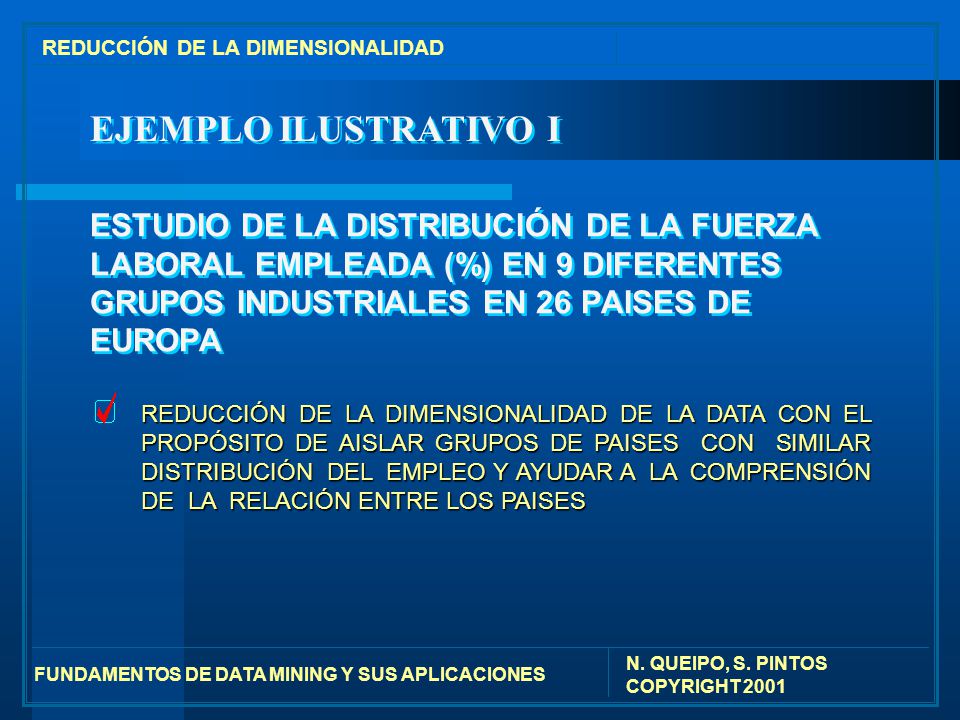

22 REDUCCIÓN DE LA DIMENSIONALIDAD
EJEMPLO ILUSTRATIVO I ESTUDIO DE LA DISTRIBUCIÓN DE LA FUERZA LABORAL EMPLEADA (%) EN 9 DIFERENTES GRUPOS INDUSTRIALES EN 26 PAISES DE EUROPA REDUCCIÓN DE LA DIMENSIONALIDAD DE LA DATA CON EL PROPÓSITO DE AISLAR GRUPOS DE PAISES CON SIMILAR DISTRIBUCIÓN DEL EMPLEO Y AYUDAR A LA COMPRENSIÓN DE LA RELACIÓN ENTRE LOS PAISES

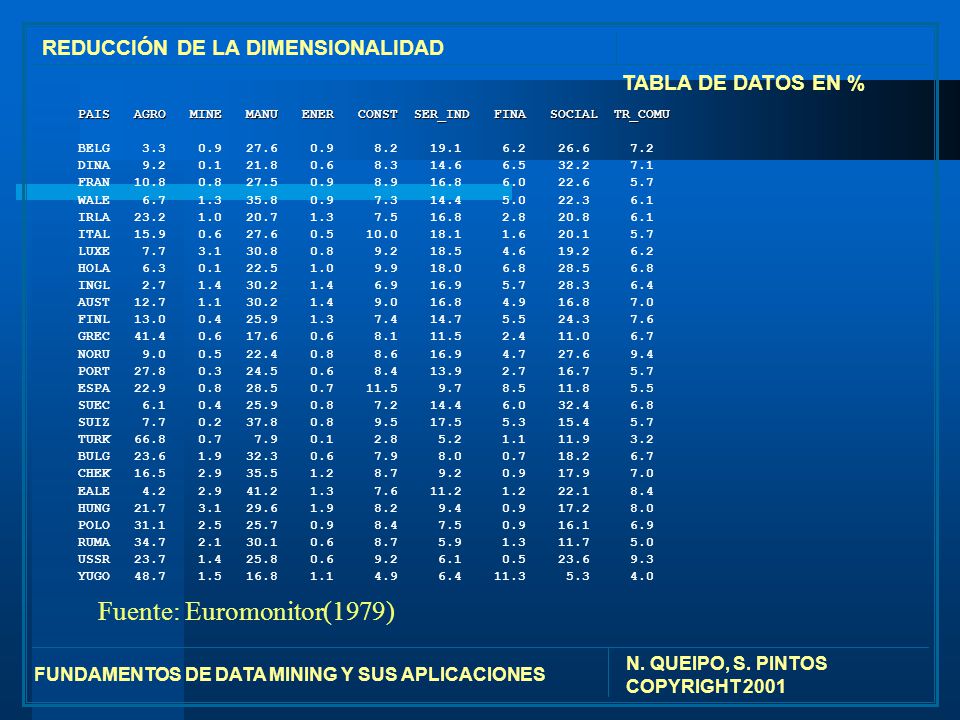

23 Fuente: Euromonitor(1979)
REDUCCIÓN DE LA DIMENSIONALIDAD TABLA DE DATOS EN % PAIS AGRO MINE MANU ENER CONST SER_IND FINA SOCIAL TR_COMU BELG DINA FRAN WALE IRLA ITAL LUXE HOLA INGL AUST FINL GREC NORU PORT ESPA SUEC SUIZ TURK BULG CHEK EALE HUNG POLO RUMA USSR YUGO Fuente: Euromonitor(1979)

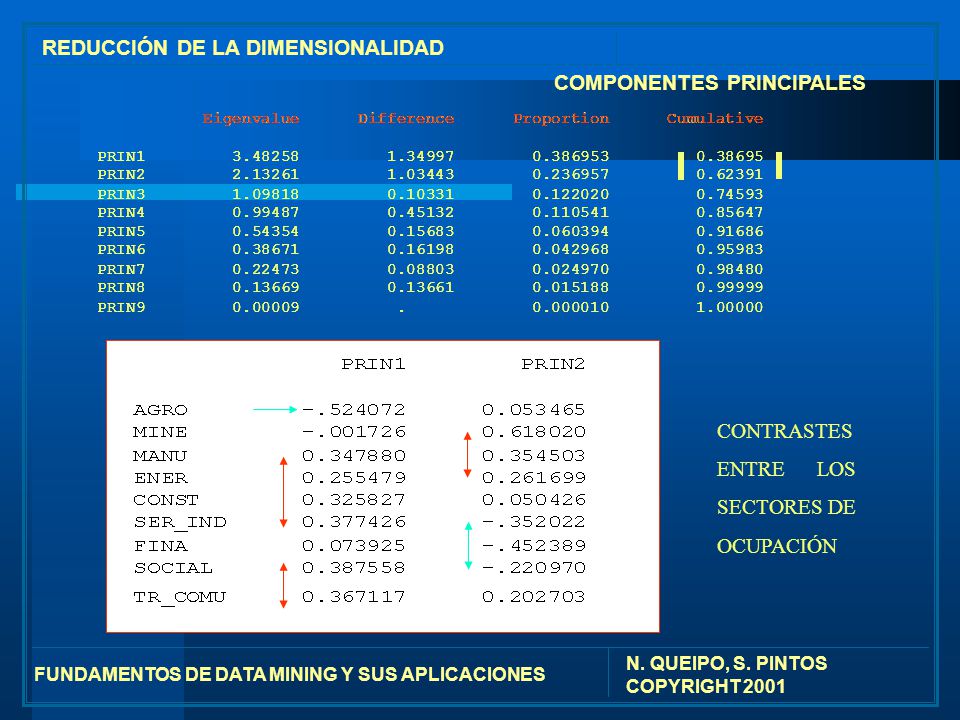

24 REDUCCIÓN DE LA DIMENSIONALIDAD
COMPONENTES PRINCIPALES Eigenvalue Difference Proportion Cumulative PRIN PRIN PRIN PRIN PRIN PRIN PRIN PRIN PRIN CONTRASTES ENTRE LOS SECTORES DE OCUPACIÓN

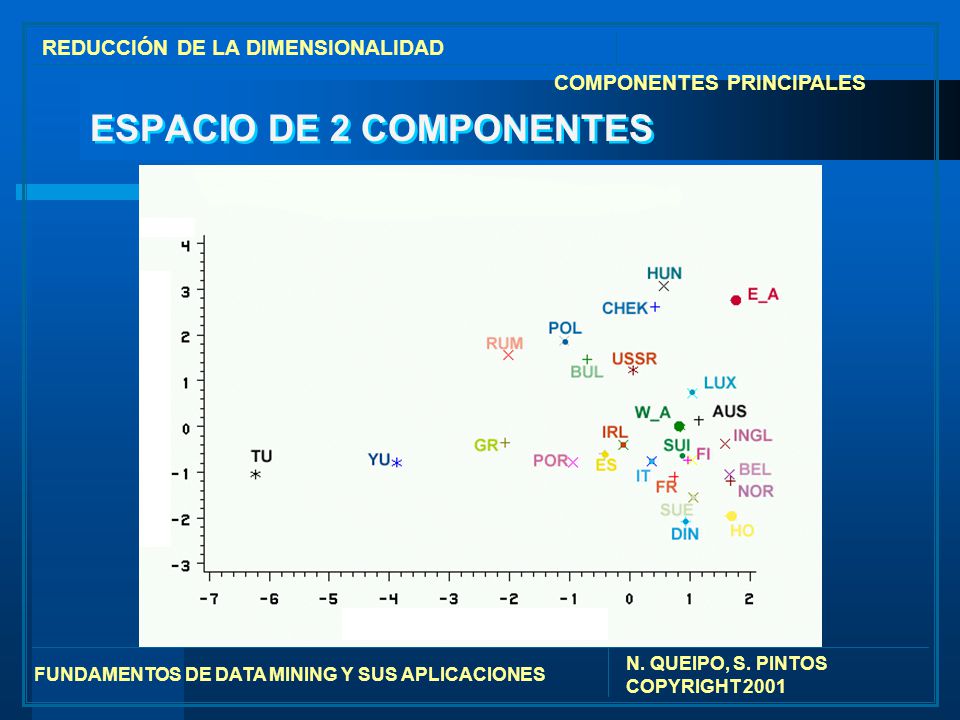

25 ESPACIO DE 2 COMPONENTES
REDUCCIÓN DE LA DIMENSIONALIDAD COMPONENTES PRINCIPALES ESPACIO DE 2 COMPONENTES Segunda componente principal Primera componente principal

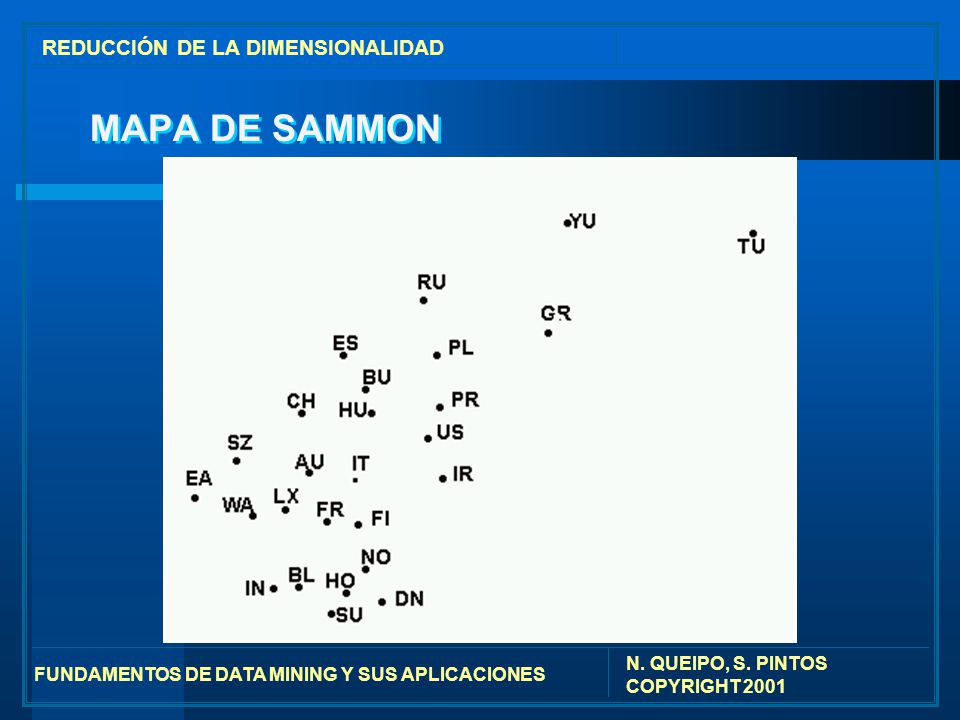

26 REDUCCIÓN DE LA DIMENSIONALIDAD
MAPA DE SAMMON lzerpa: OCULTA

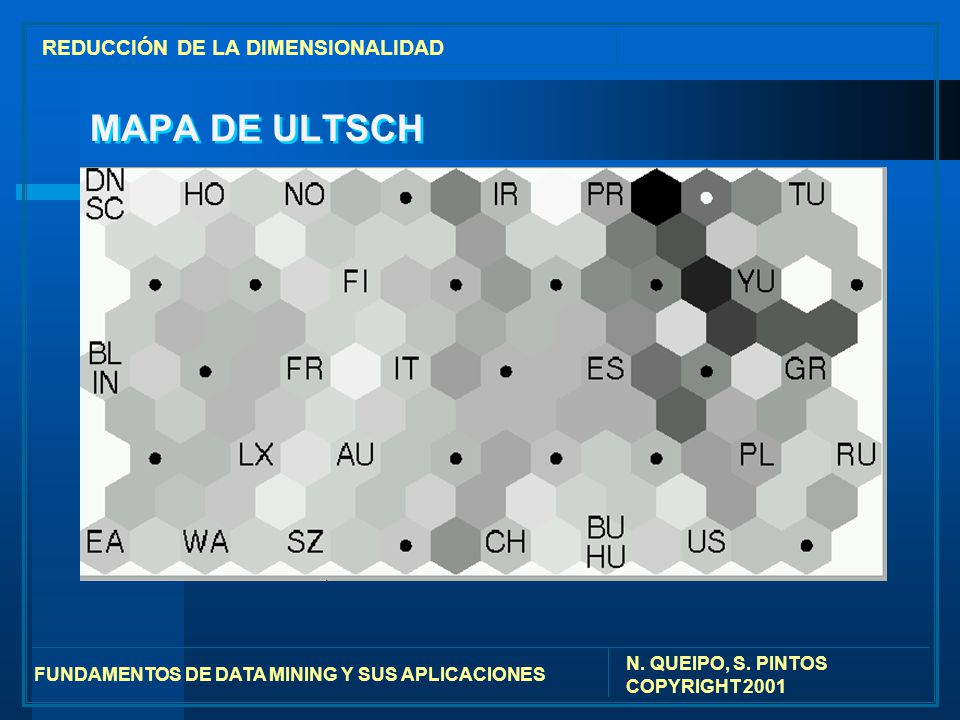

27 REDUCCIÓN DE LA DIMENSIONALIDAD
MAPA DE ULTSCH

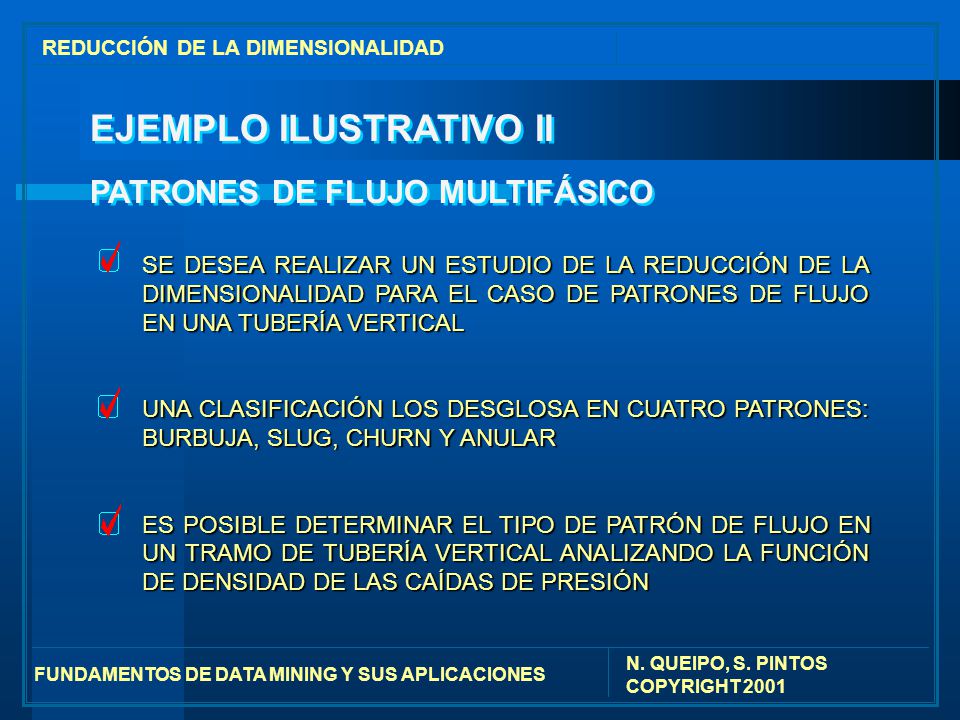

28 EJEMPLO ILUSTRATIVO II
REDUCCIÓN DE LA DIMENSIONALIDAD EJEMPLO ILUSTRATIVO II PATRONES DE FLUJO MULTIFÁSICO SE DESEA REALIZAR UN ESTUDIO DE LA REDUCCIÓN DE LA DIMENSIONALIDAD PARA EL CASO DE PATRONES DE FLUJO EN UNA TUBERÍA VERTICAL UNA CLASIFICACIÓN LOS DESGLOSA EN CUATRO PATRONES: BURBUJA, SLUG, CHURN Y ANULAR ES POSIBLE DETERMINAR EL TIPO DE PATRÓN DE FLUJO EN UN TRAMO DE TUBERÍA VERTICAL ANALIZANDO LA FUNCIÓN DE DENSIDAD DE LAS CAÍDAS DE PRESIÓN

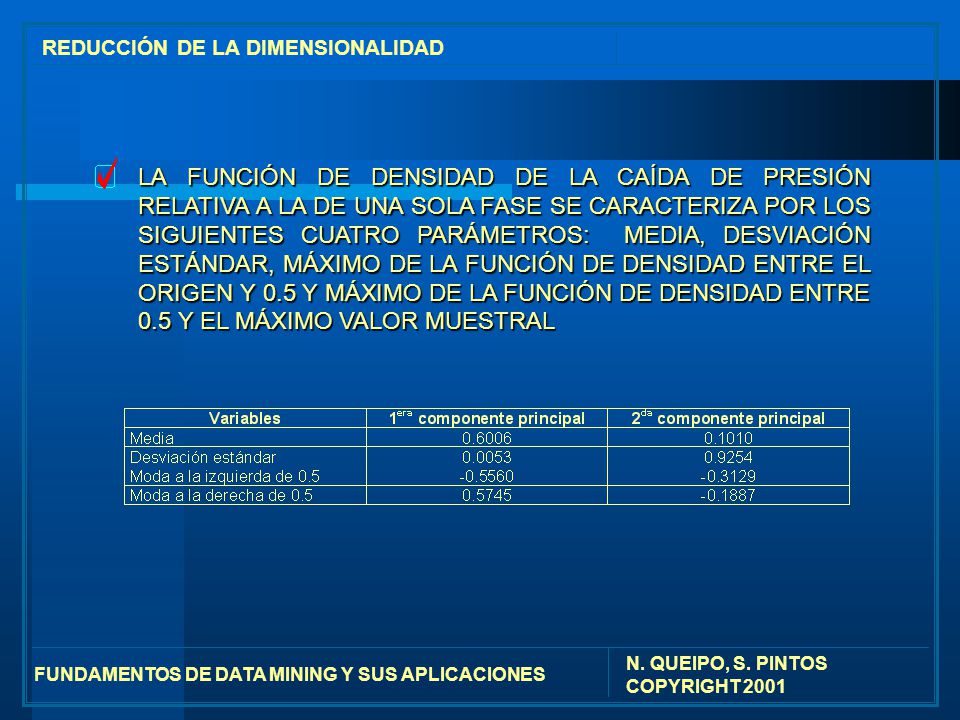

29 REDUCCIÓN DE LA DIMENSIONALIDAD
LA FUNCIÓN DE DENSIDAD DE LA CAÍDA DE PRESIÓN RELATIVA A LA DE UNA SOLA FASE SE CARACTERIZA POR LOS SIGUIENTES CUATRO PARÁMETROS: MEDIA, DESVIACIÓN ESTÁNDAR, MÁXIMO DE LA FUNCIÓN DE DENSIDAD ENTRE EL ORIGEN Y 0.5 Y MÁXIMO DE LA FUNCIÓN DE DENSIDAD ENTRE 0.5 Y EL MÁXIMO VALOR MUESTRAL

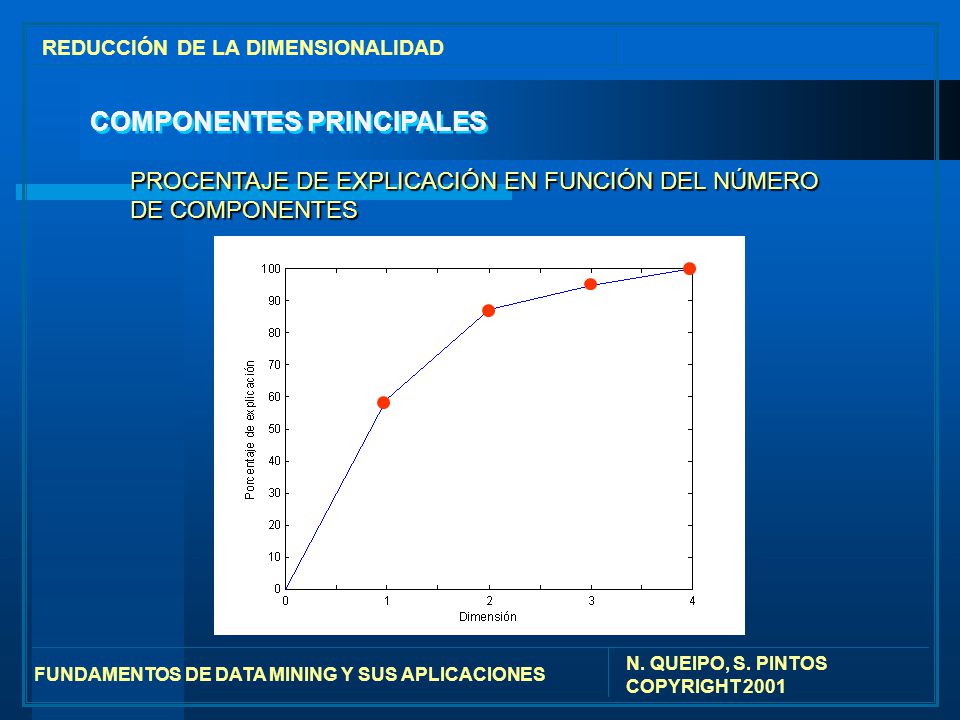

30 COMPONENTES PRINCIPALES
REDUCCIÓN DE LA DIMENSIONALIDAD COMPONENTES PRINCIPALES PROCENTAJE DE EXPLICACIÓN EN FUNCIÓN DEL NÚMERO DE COMPONENTES

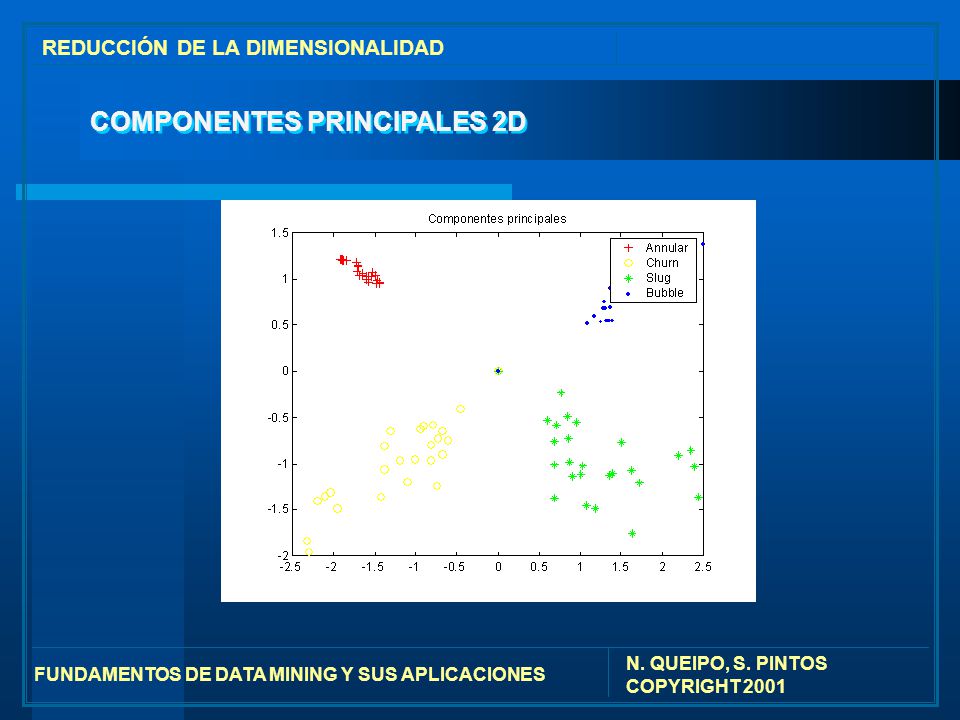

31 COMPONENTES PRINCIPALES 2D
REDUCCIÓN DE LA DIMENSIONALIDAD COMPONENTES PRINCIPALES 2D Primera Componente Segunda Componente

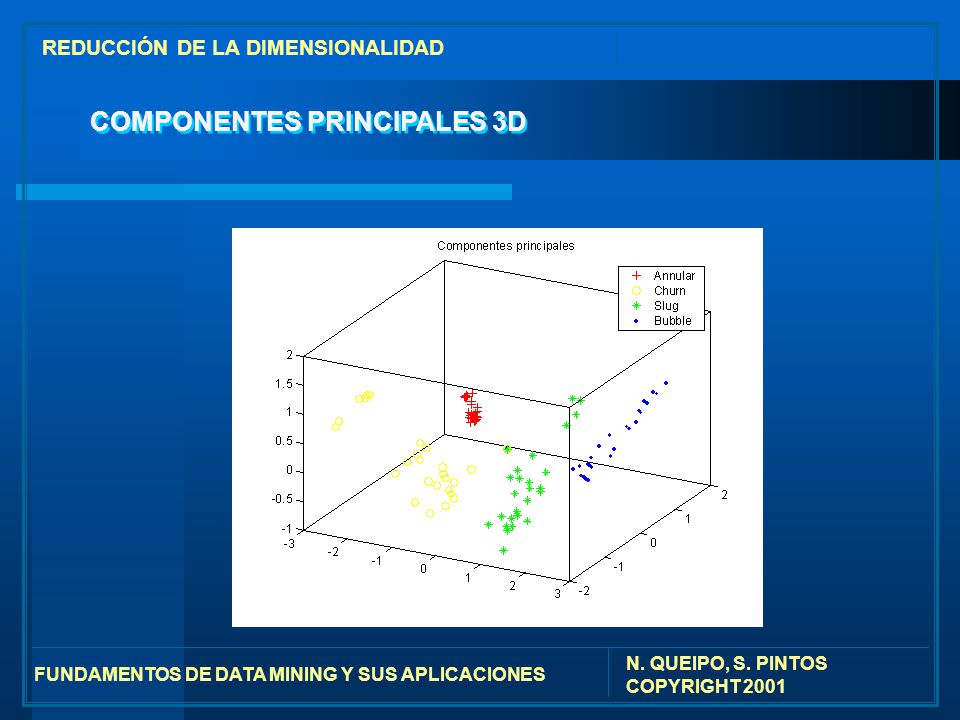

32 COMPONENTES PRINCIPALES 3D
REDUCCIÓN DE LA DIMENSIONALIDAD COMPONENTES PRINCIPALES 3D Primera Componente Segunda Componente Tercera Componente

33 REDUCCIÓN DE LA DIMENSIONALIDAD

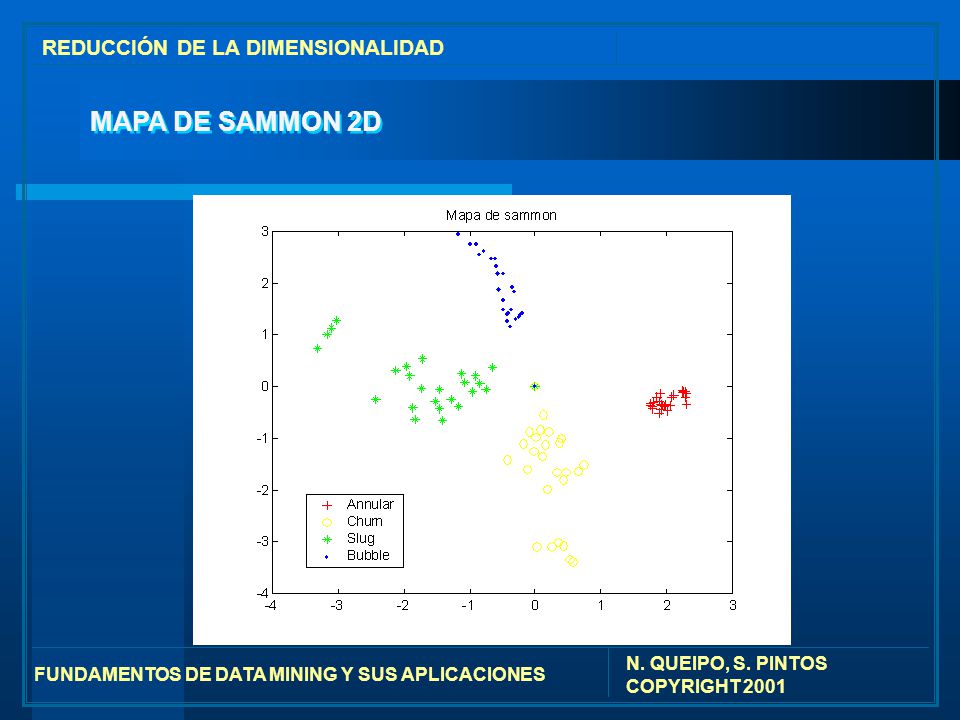

MAPA DE SAMMON 2D lzerpa: OCULTA

34 REDUCCIÓN DE LA DIMENSIONALIDAD

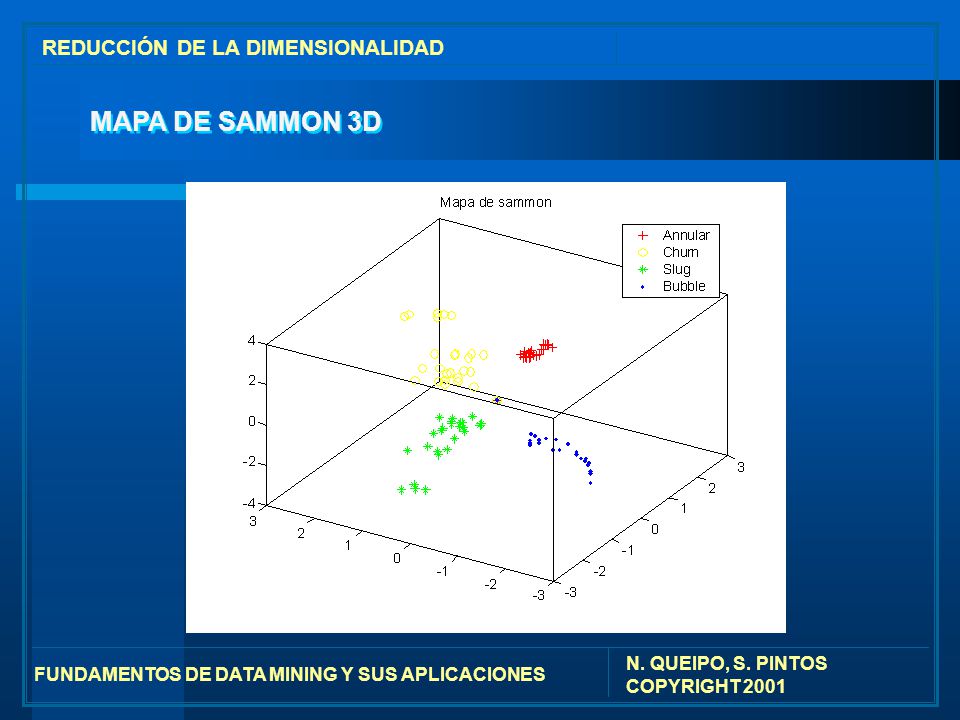

MAPA DE SAMMON 3D lzerpa: OCULTA

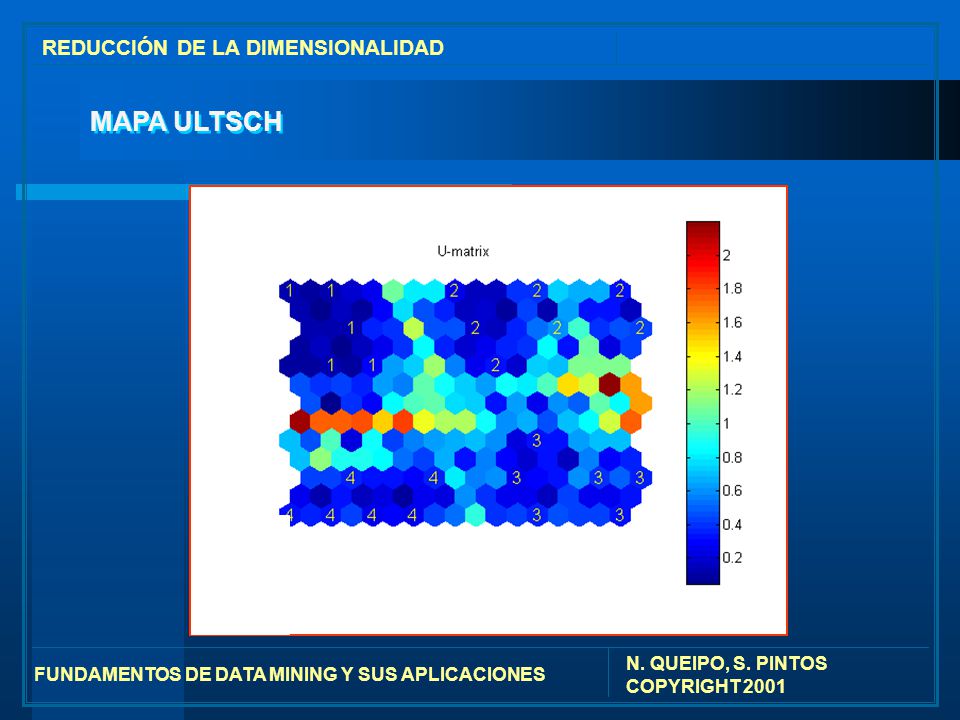

35 MAPA ULTSCH REDUCCIÓN DE LA DIMENSIONALIDAD (1) Annular (2) Churn
(3) Slug (4) Bubble
