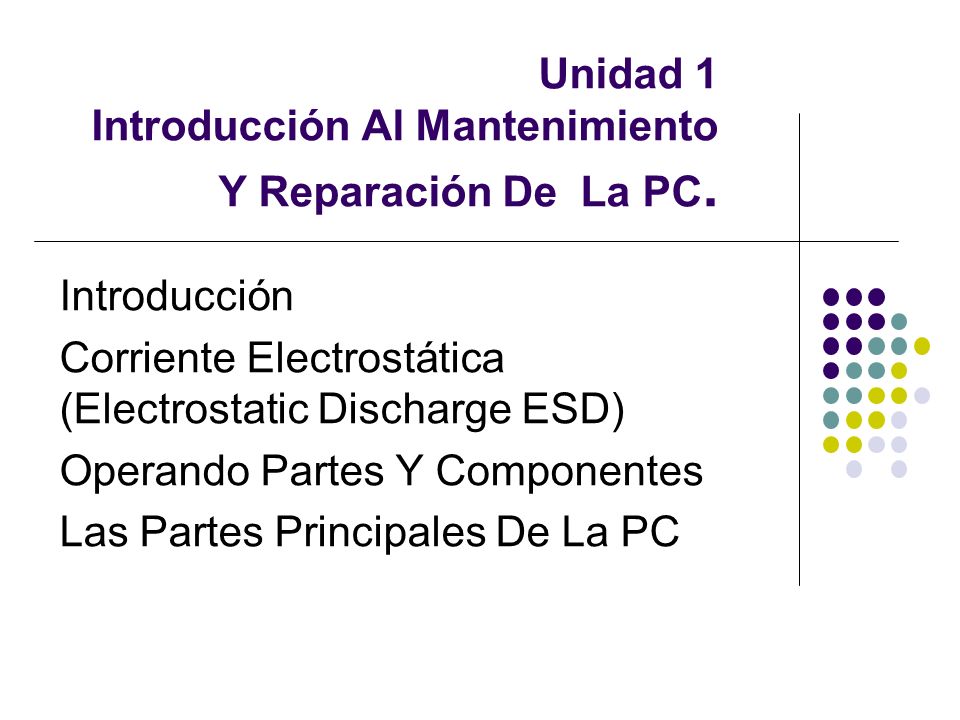

1 Unidad 1 Introducción Al Mantenimiento Y Reparación De La PC. Introducción Corriente Electrostática (Electrostatic Discharge ESD) Operando Partes Y Componentes Las Partes Principales De La PC

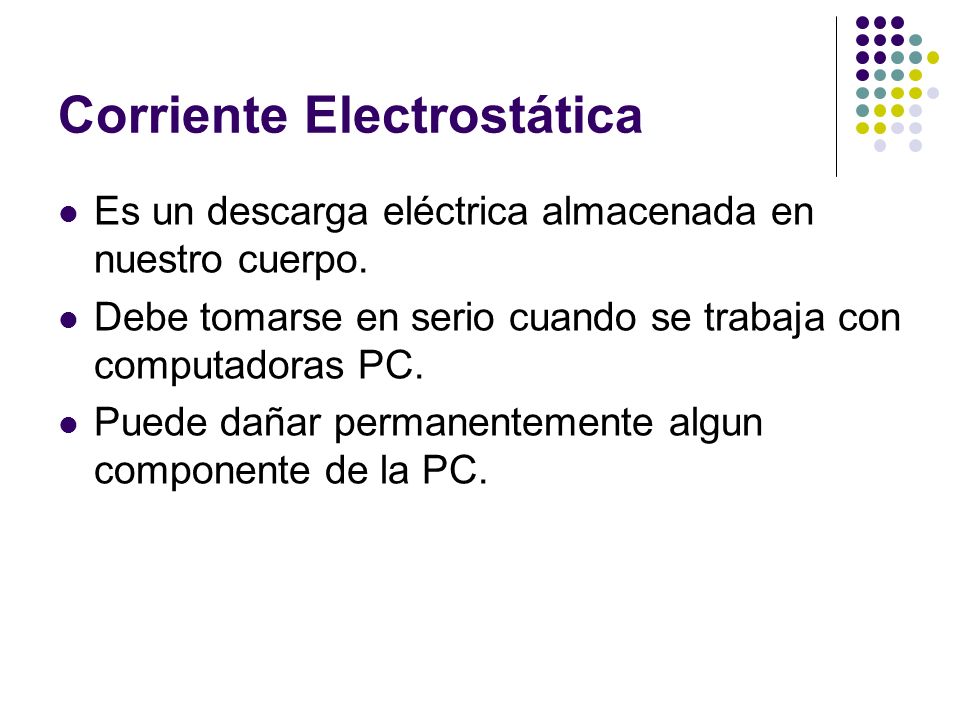

2 Corriente Electrostática Es un descarga eléctrica almacenada en nuestro cuerpo. Debe tomarse en serio cuando se trabaja con computadoras PC. Puede dañar permanentemente algun componente de la PC.

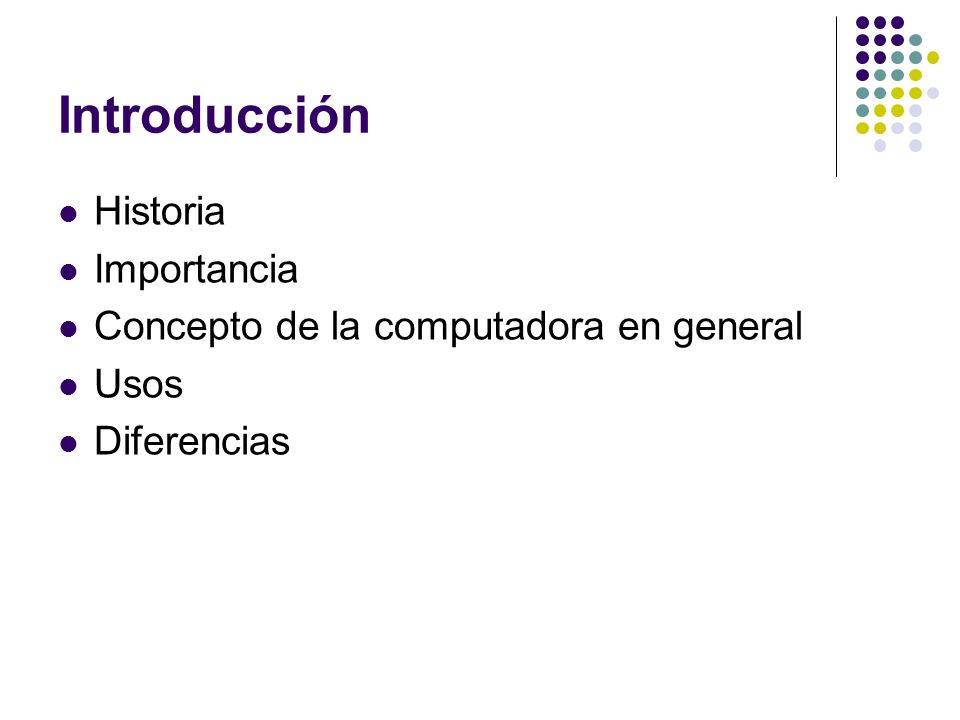

3 Introducción Historia Importancia Concepto de la computadora en general Usos Diferencias

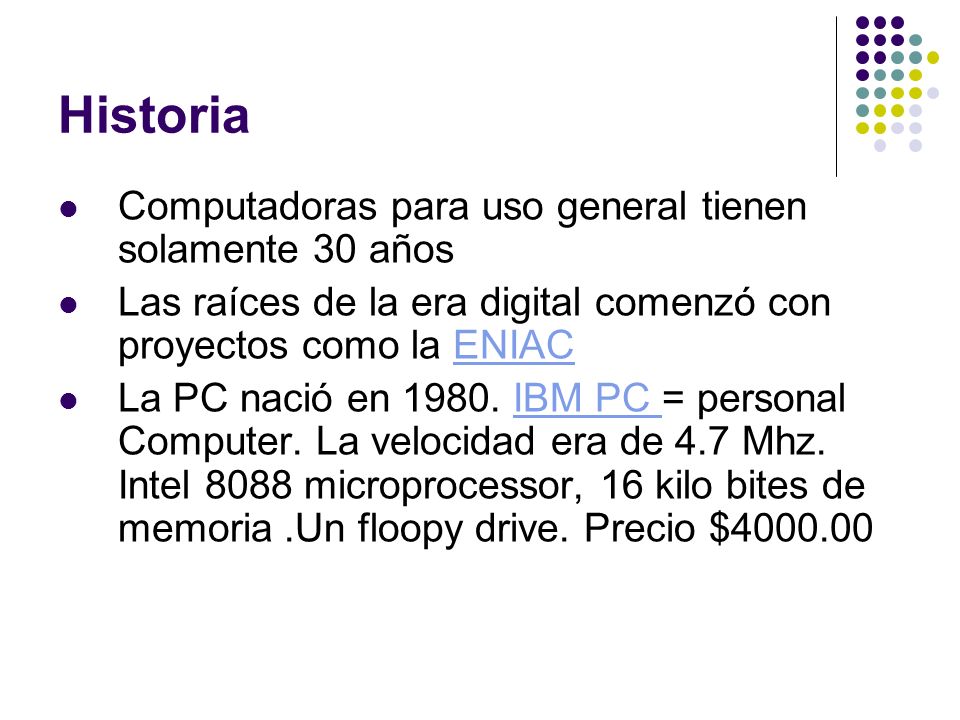

4 Historia Computadoras para uso general tienen solamente 30 años Las raíces de la era digital comenzó con proyectos como la ENIACENIAC La PC nació en 1980. IBM PC = personal Computer. La velocidad era de 4.7 Mhz. Intel 8088 microprocessor, 16 kilo bites de memoria.Un floopy drive. Precio $4000.00IBM PC

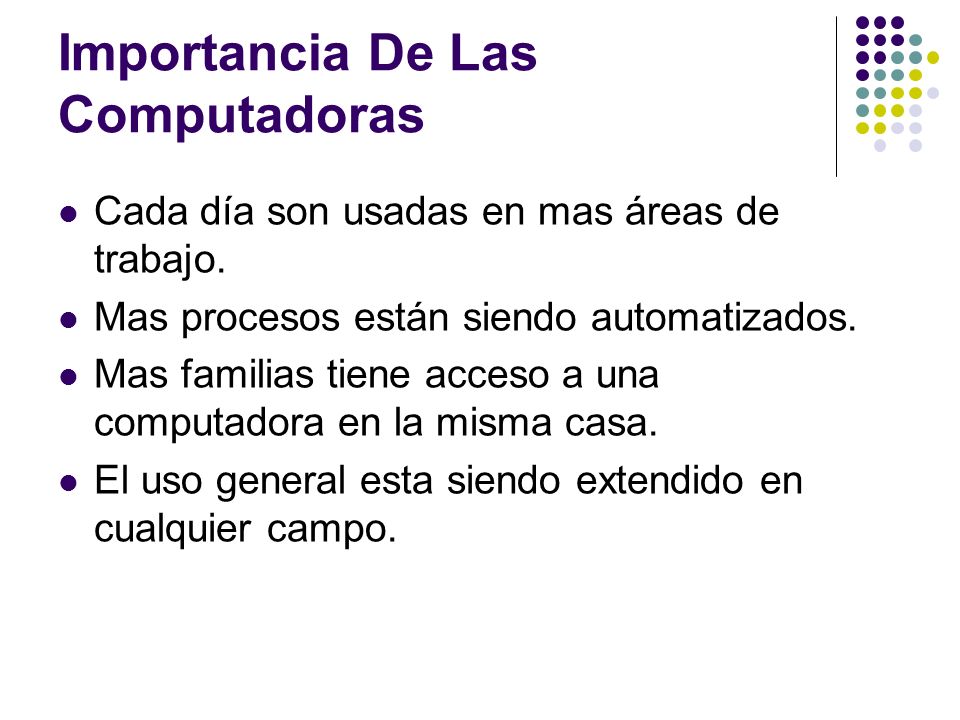

5 Importancia De Las Computadoras Cada día son usadas en mas áreas de trabajo. Mas procesos están siendo automatizados. Mas familias tiene acceso a una computadora en la misma casa. El uso general esta siendo extendido en cualquier campo.

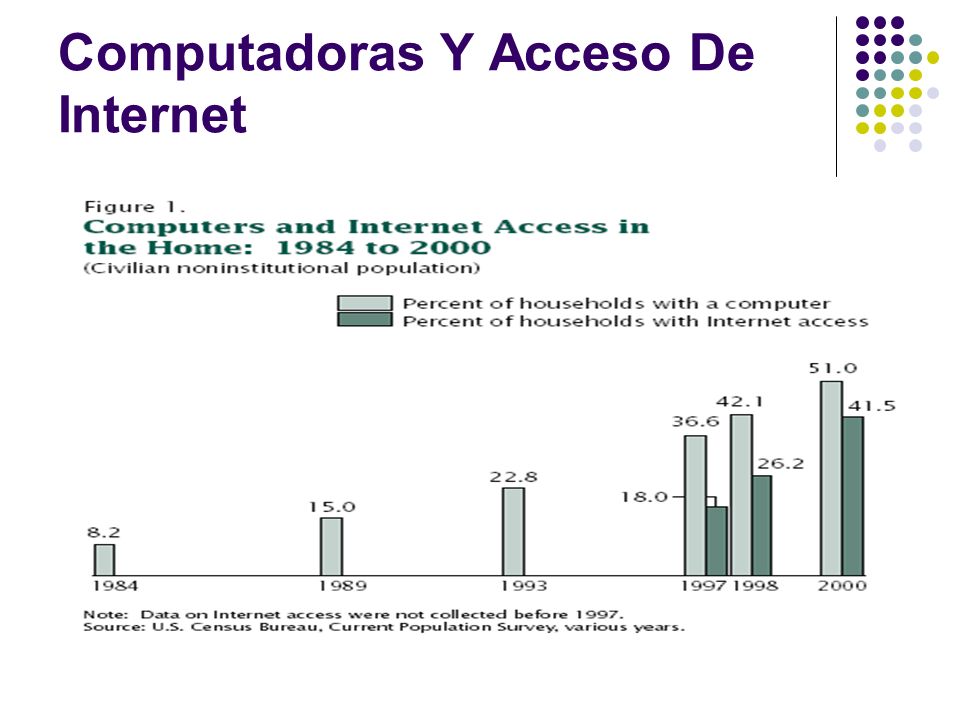

6 Computadoras Y Acceso De Internet

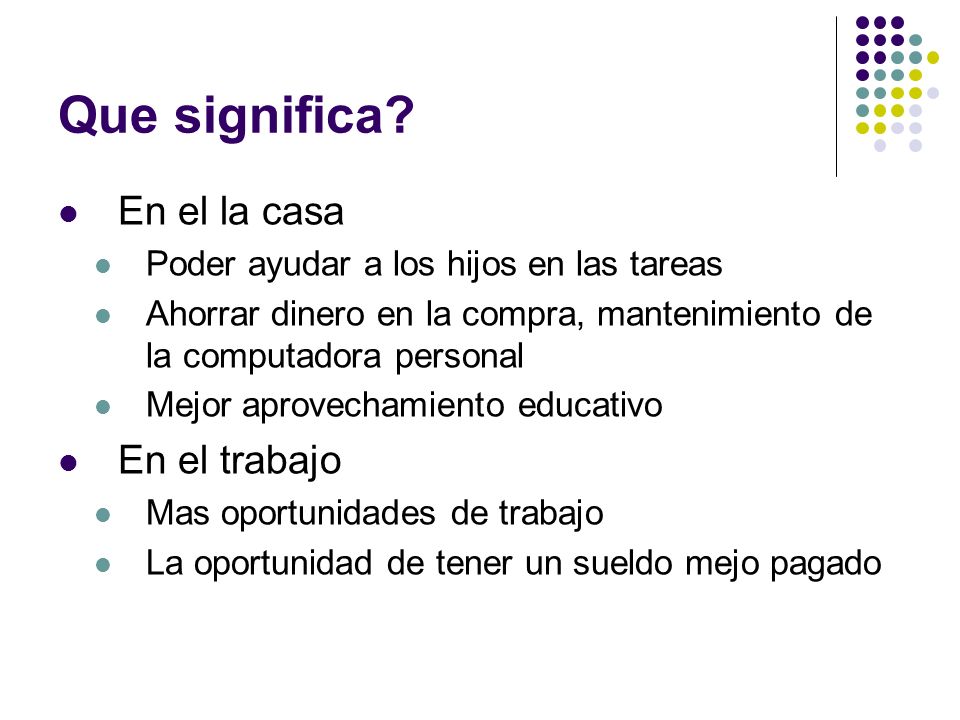

7 Que significa? En el la casa Poder ayudar a los hijos en las tareas Ahorrar dinero en la compra, mantenimiento de la computadora personal Mejor aprovechamiento educativo En el trabajo Mas oportunidades de trabajo La oportunidad de tener un sueldo mejo pagado

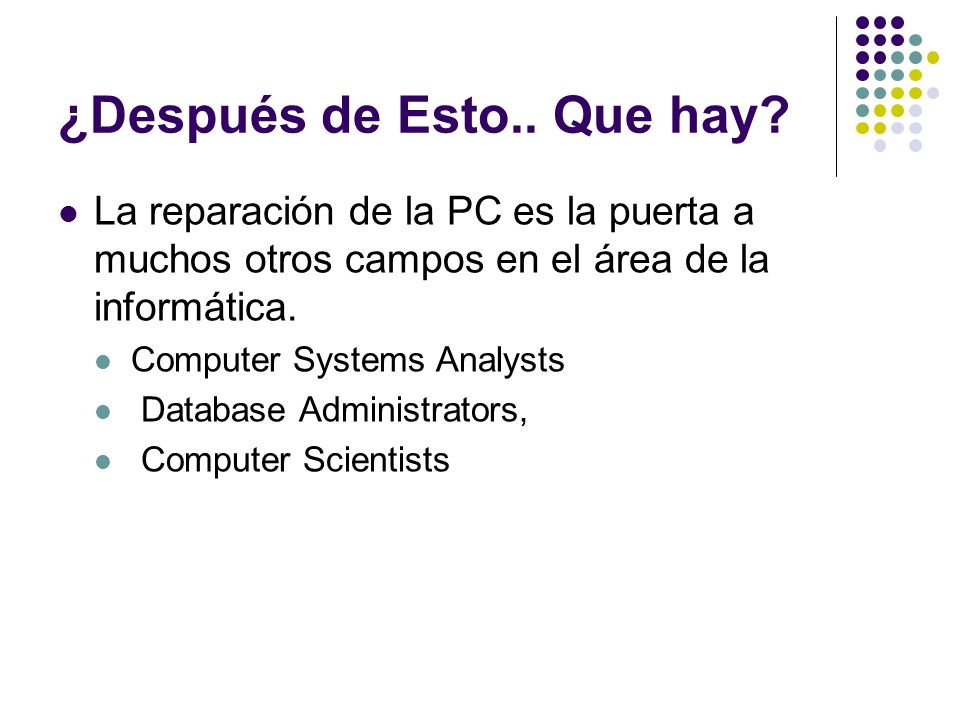

8 ¿Después de Esto.. Que hay? La reparación de la PC es la puerta a muchos otros campos en el área de la informática. Computer Systems Analysts Database Administrators, Computer Scientists

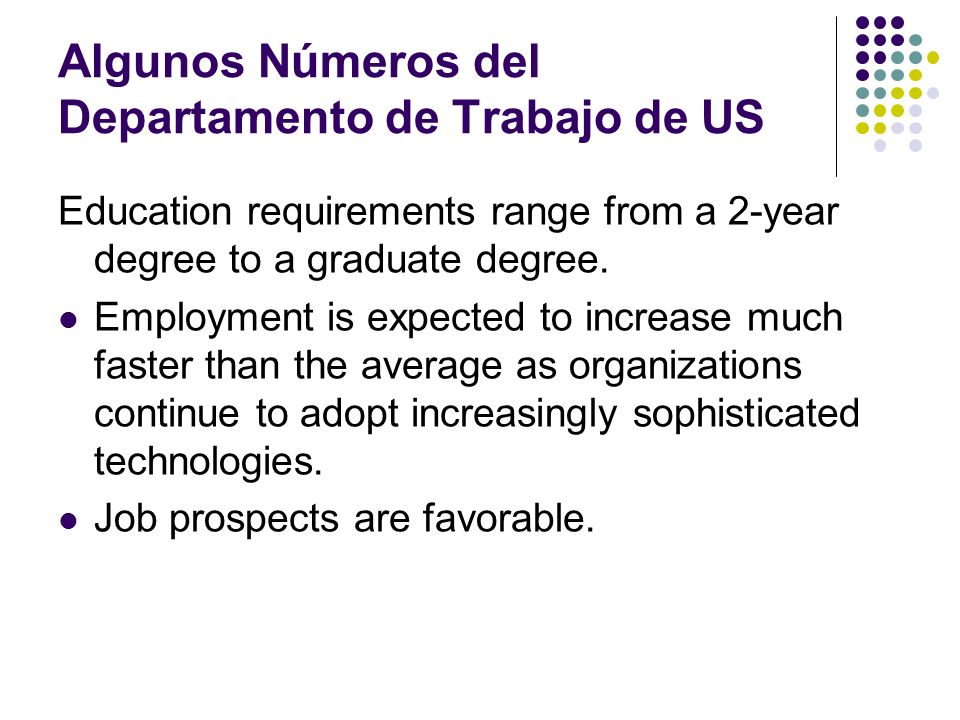

9 Algunos Números del Departamento de Trabajo de US Education requirements range from a 2-year degree to a graduate degree. Employment is expected to increase much faster than the average as organizations continue to adopt increasingly sophisticated technologies. Job prospects are favorable.

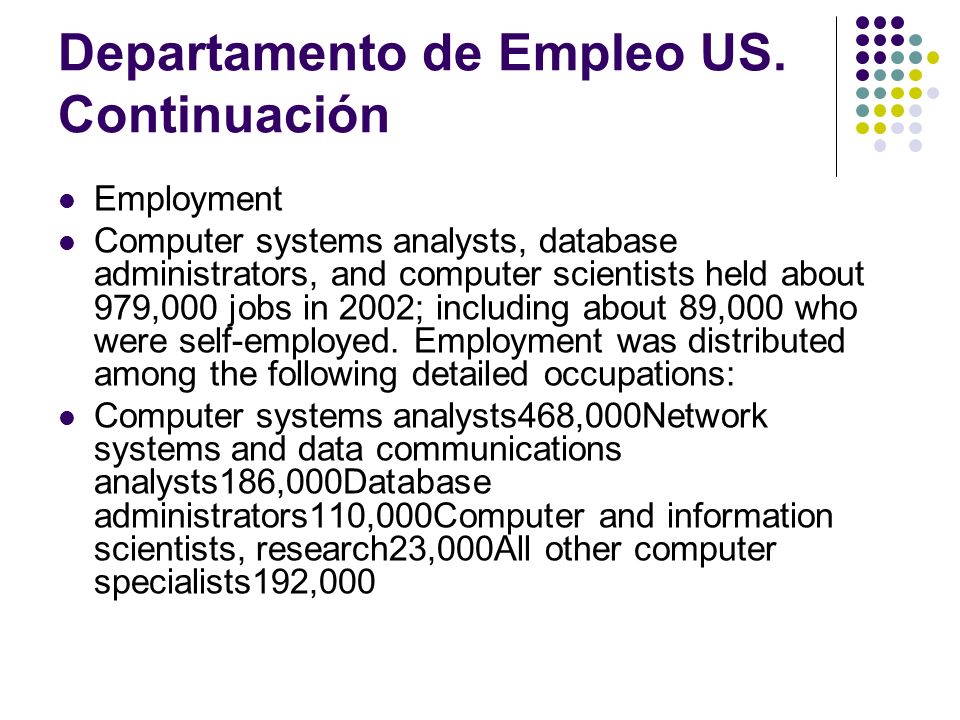

10 Departamento de Empleo US. Continuación Employment Computer systems analysts, database administrators, and computer scientists held about 979,000 jobs in 2002; including about 89,000 who were self-employed. Employment was distributed among the following detailed occupations: Computer systems analysts468,000Network systems and data communications analysts186,000Database administrators110,000Computer and information scientists, research23,000All other computer specialists192,000

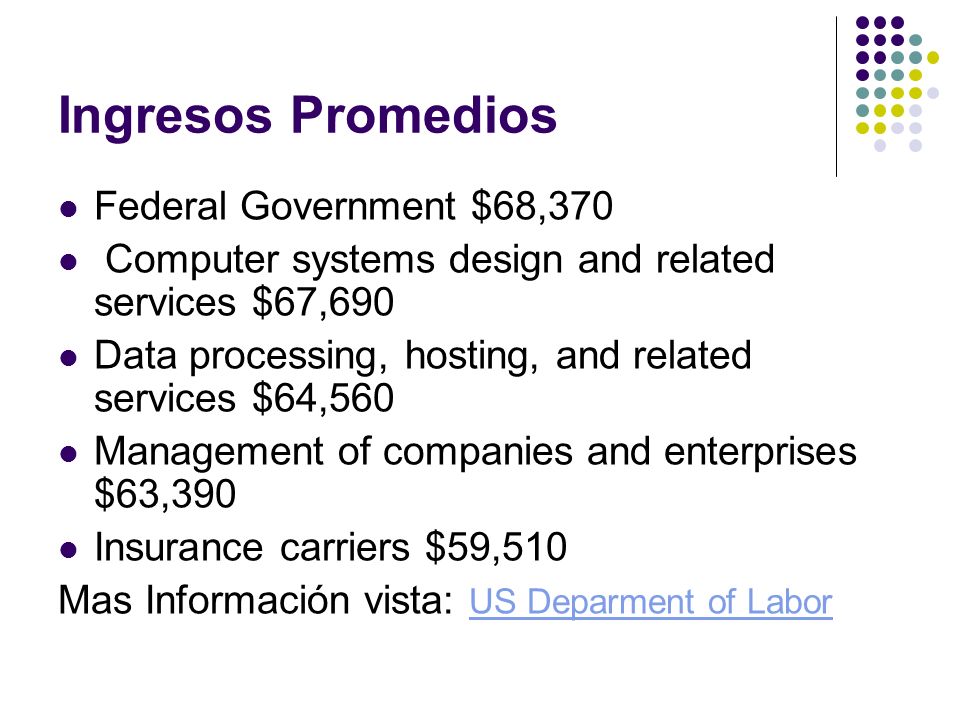

11 Ingresos Promedios Federal Government $68,370 Computer systems design and related services $67,690 Data processing, hosting, and related services $64,560 Management of companies and enterprises $63,390 Insurance carriers $59,510 Mas Información vista: US Deparment of Labor US Deparment of Labor

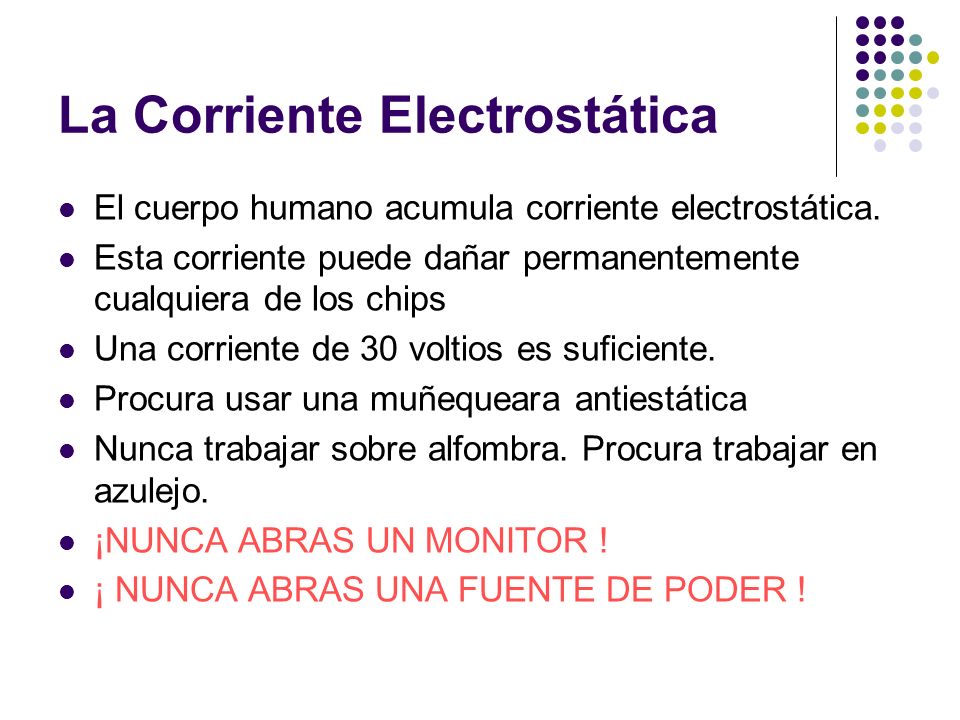

12 La Corriente Electrostática El cuerpo humano acumula corriente electrostática. Esta corriente puede dañar permanentemente cualquiera de los chips Una corriente de 30 voltios es suficiente. Procura usar una muñequeara antiestática Nunca trabajar sobre alfombra. Procura trabajar en azulejo. ¡NUNCA ABRAS UN MONITOR ! ¡ NUNCA ABRAS UNA FUENTE DE PODER !

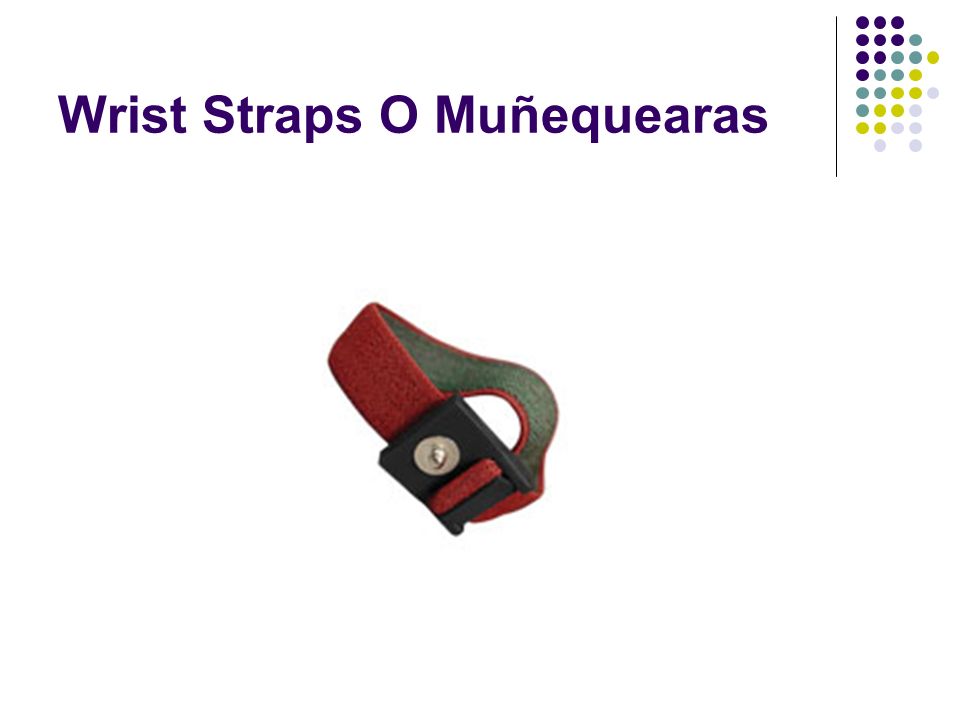

13 Wrist Straps O Muñequearas

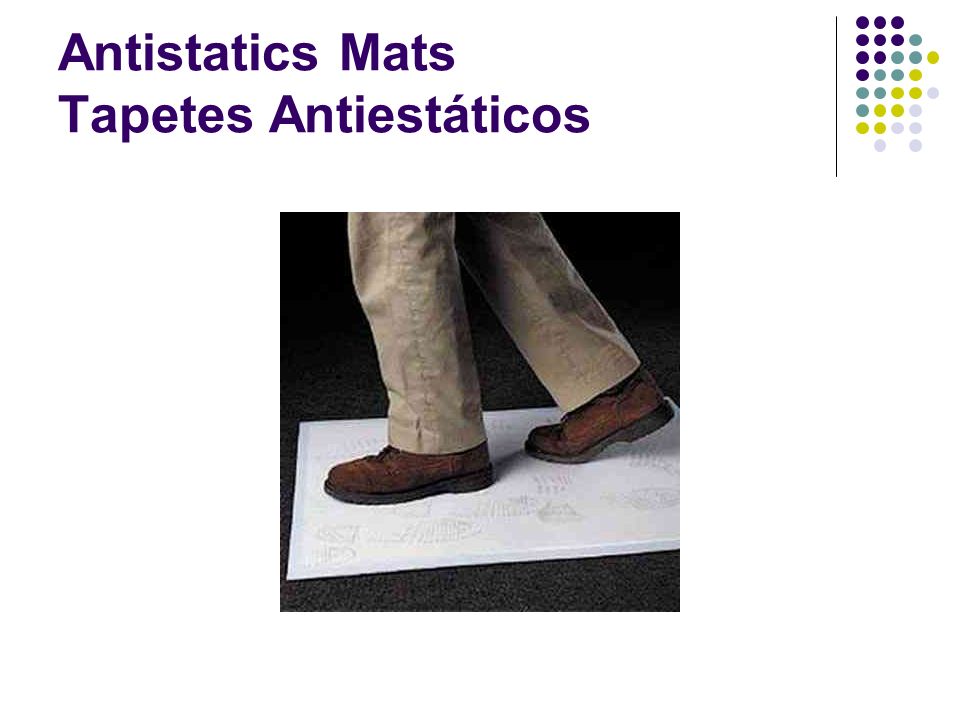

14 Antistatics Mats Tapetes Antiestáticos

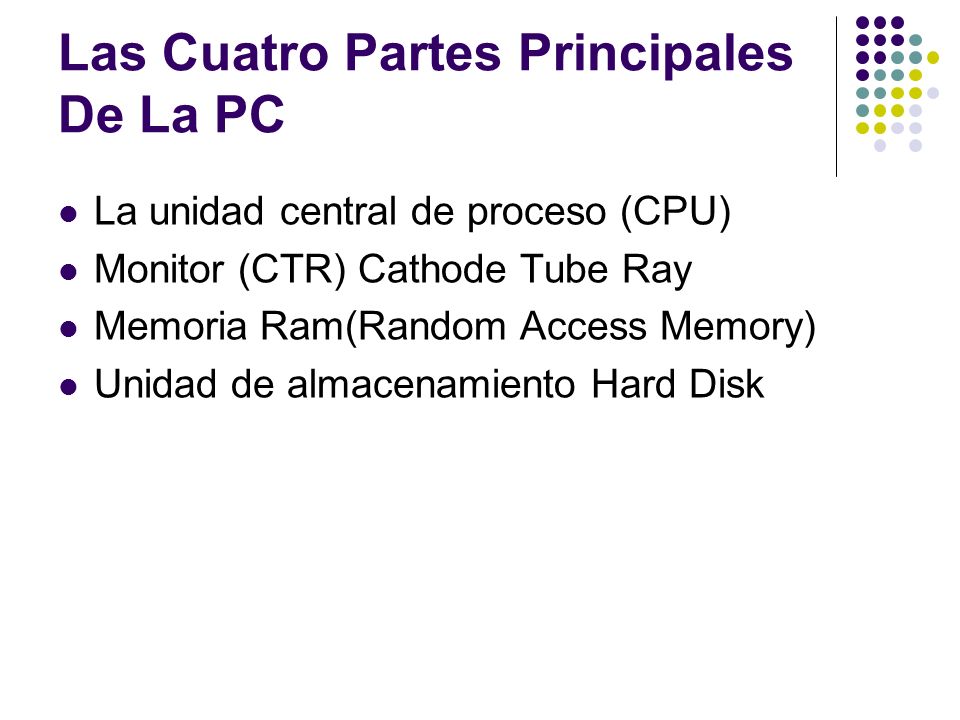

15 Las Cuatro Partes Principales De La PC La unidad central de proceso (CPU) Monitor (CTR) Cathode Tube Ray Memoria Ram(Random Access Memory) Unidad de almacenamiento Hard Disk

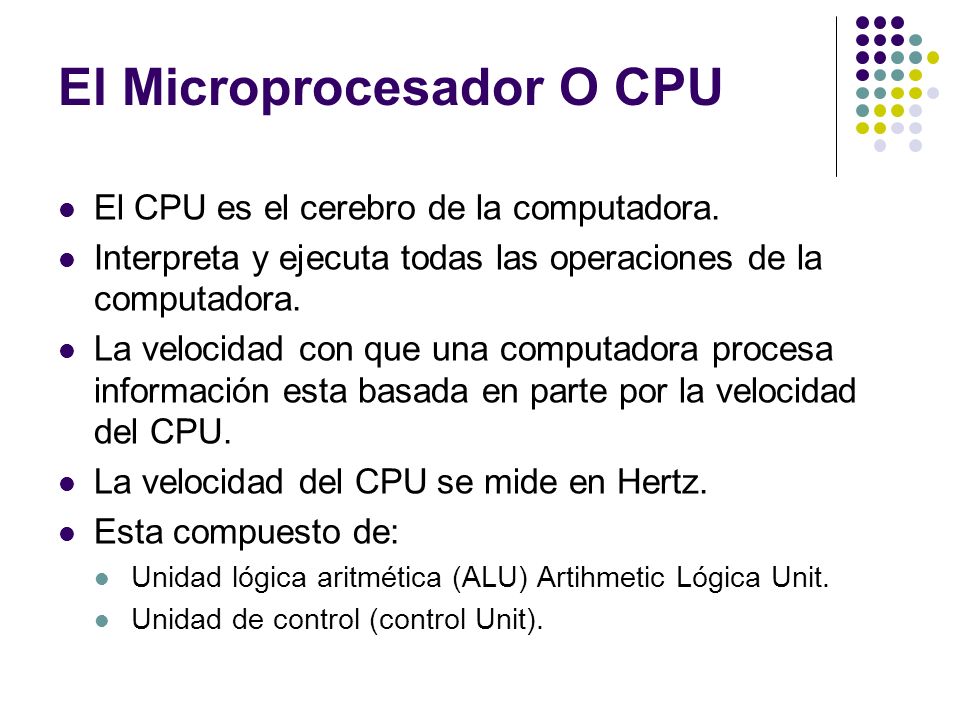

16 El Microprocesador O CPU El CPU es el cerebro de la computadora. Interpreta y ejecuta todas las operaciones de la computadora. La velocidad con que una computadora procesa información esta basada en parte por la velocidad del CPU. La velocidad del CPU se mide en Hertz. Esta compuesto de: Unidad lógica aritmética (ALU) Artihmetic Lógica Unit. Unidad de control (control Unit).

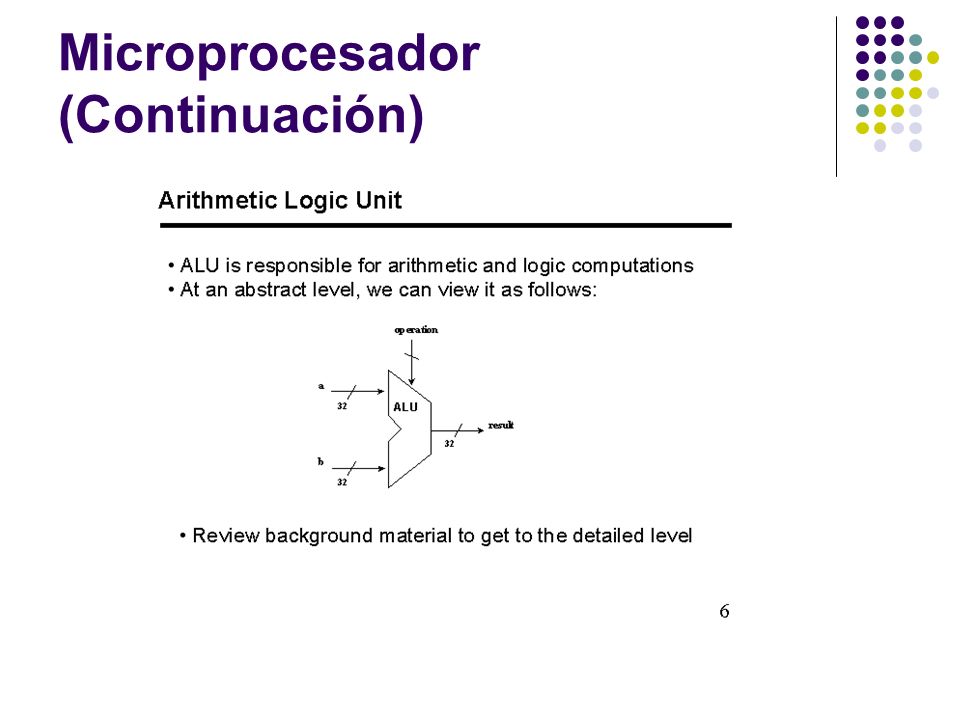

17 Microprocesador (Continuación)

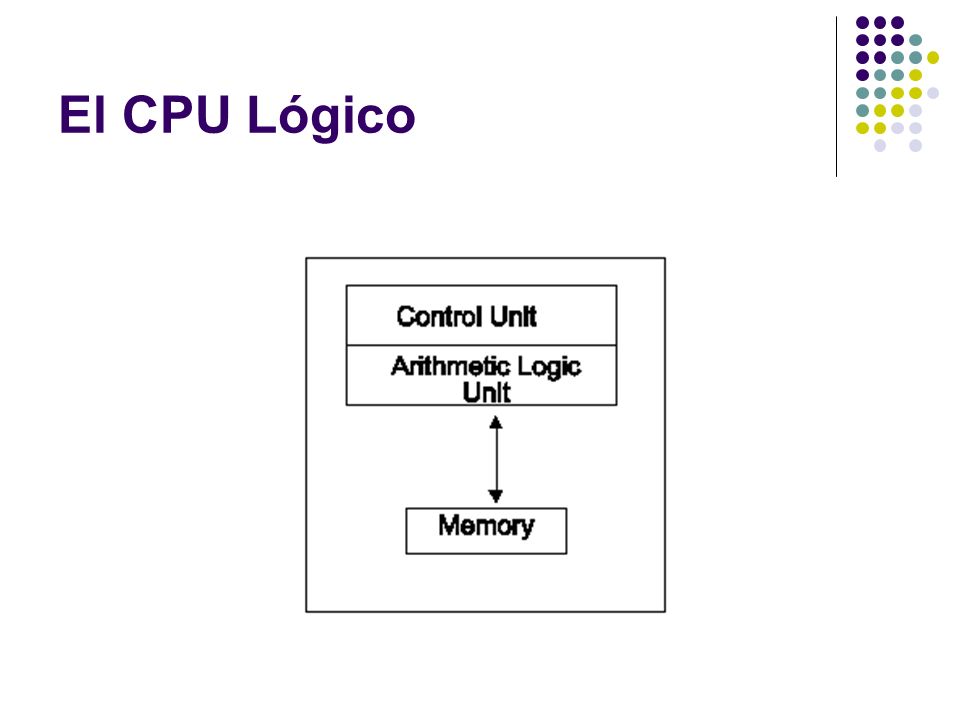

18 El CPU Lógico

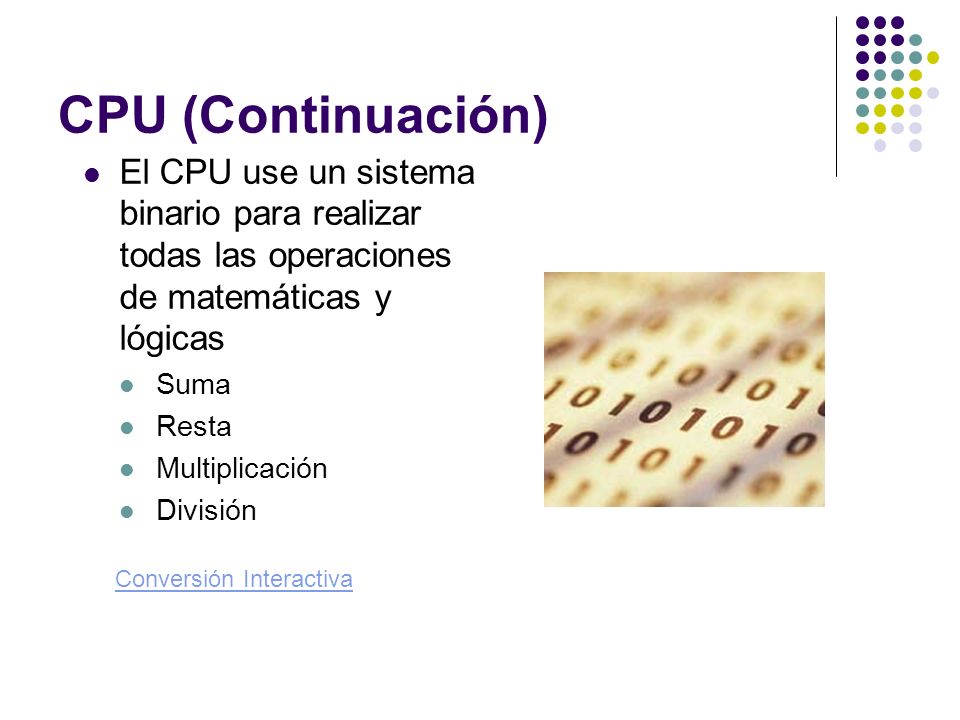

19 CPU (Continuación) El CPU use un sistema binario para realizar todas las operaciones de matemáticas y lógicas Suma Resta Multiplicación División Conversión Interactiva

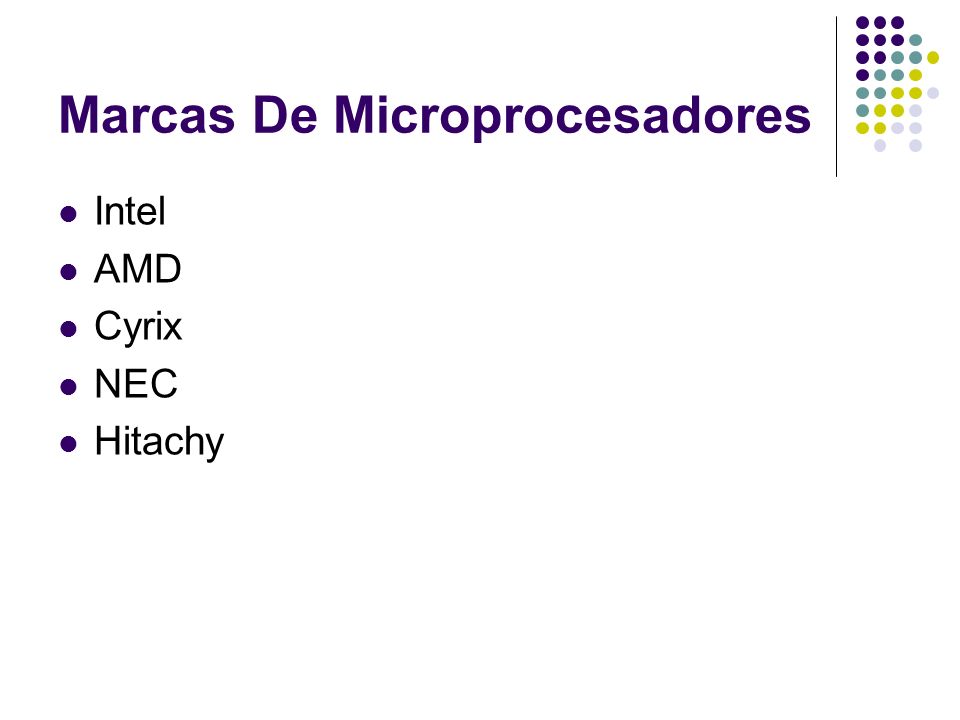

20 Marcas De Microprocesadores Intel AMD Cyrix NEC Hitachy

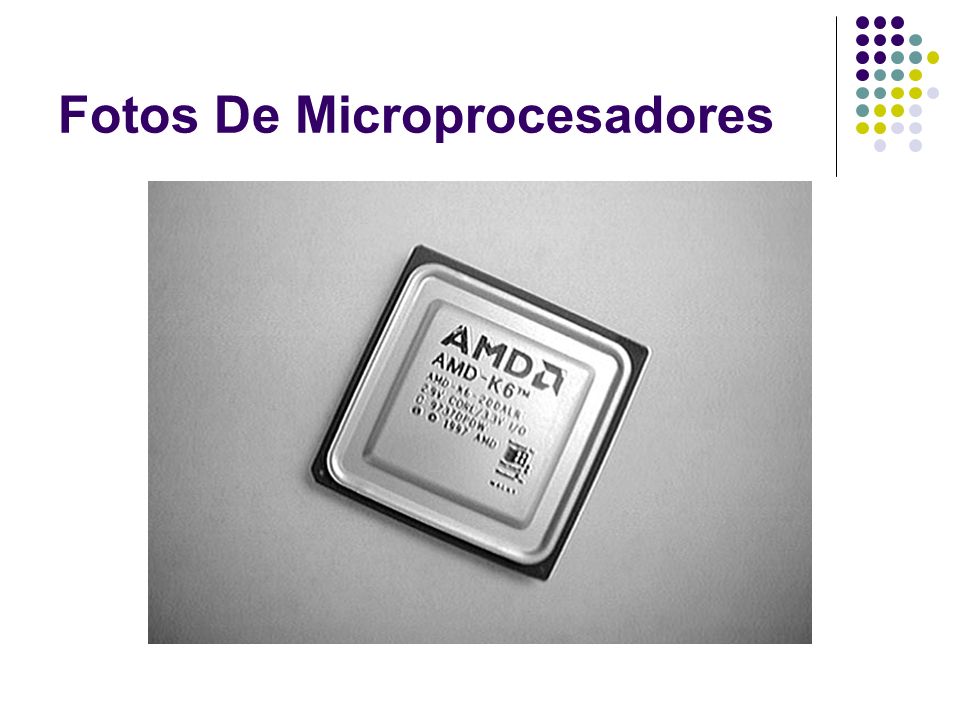

21 Fotos De Microprocesadores

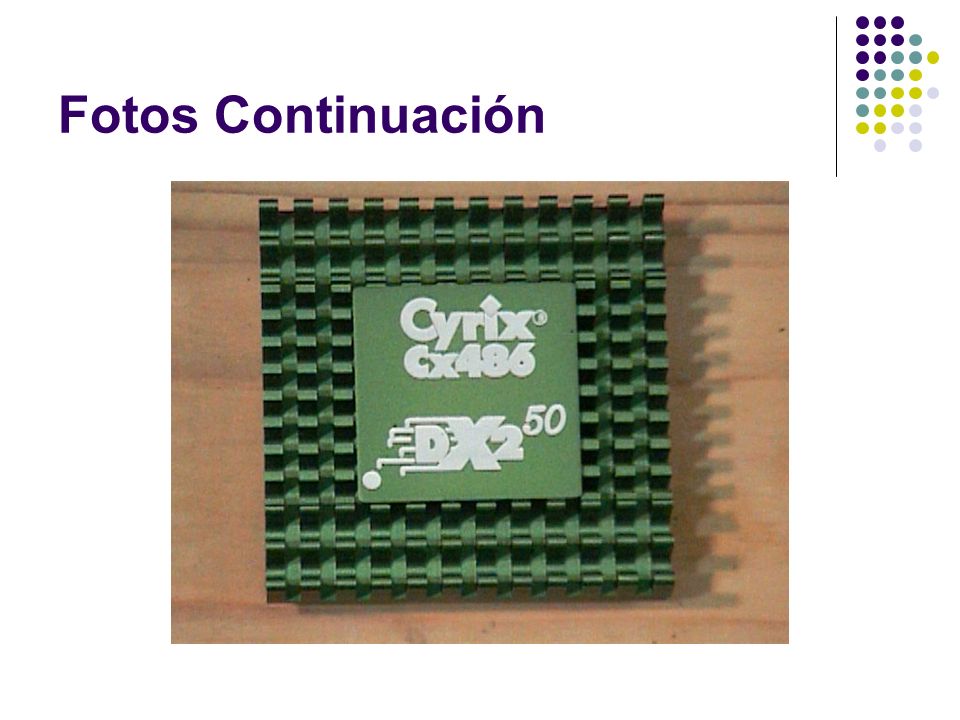

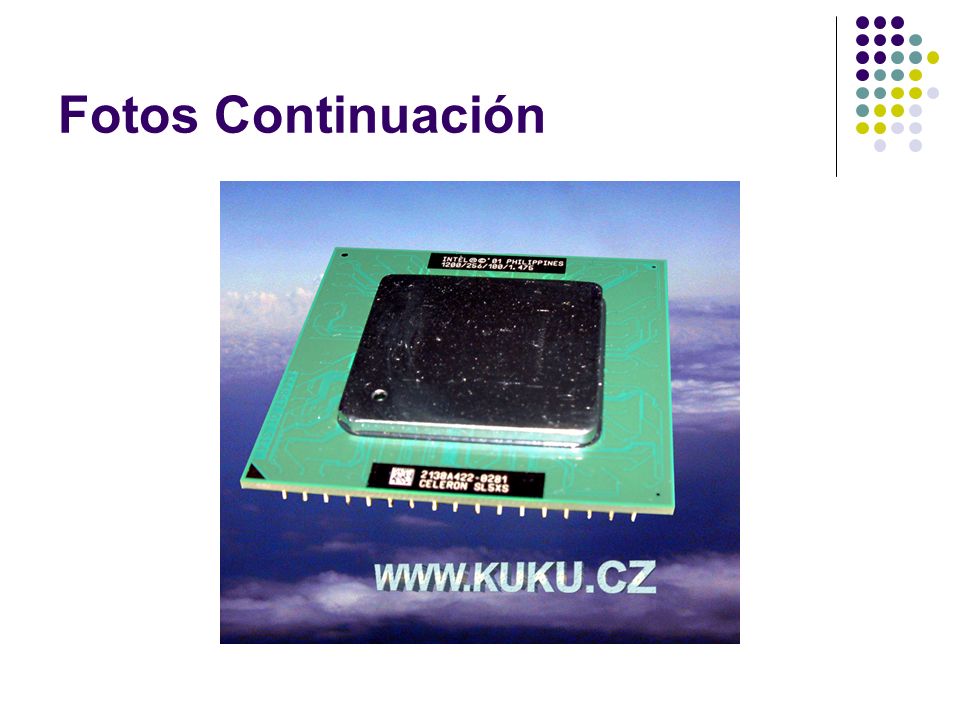

22 Fotos Continuación

23

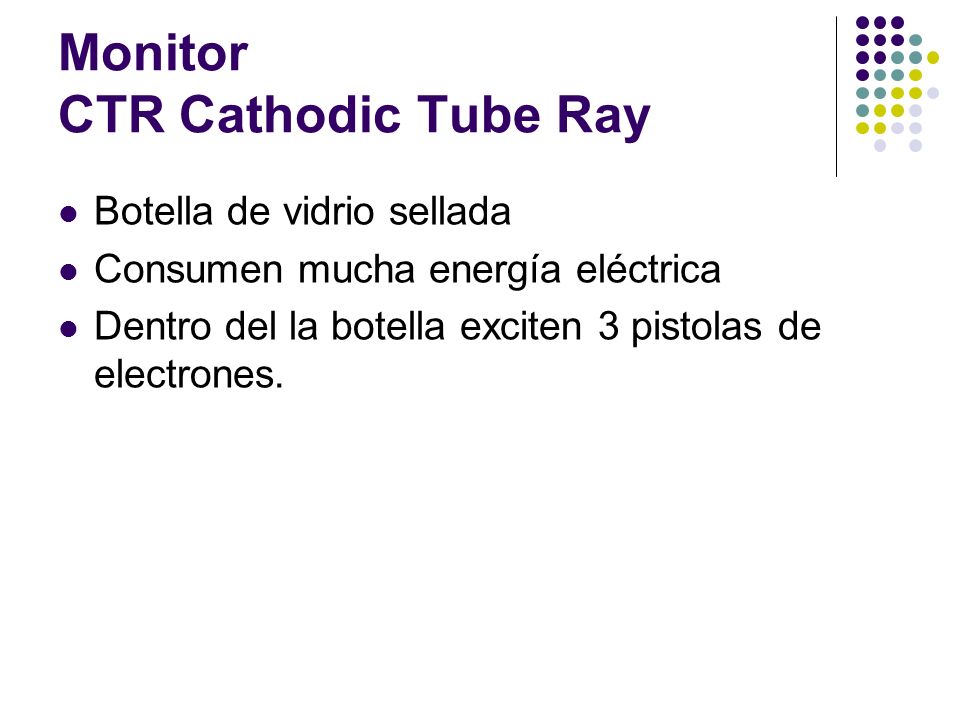

24 Monitor CTR Cathodic Tube Ray Botella de vidrio sellada Consumen mucha energía eléctrica Dentro del la botella exciten 3 pistolas de electrones.

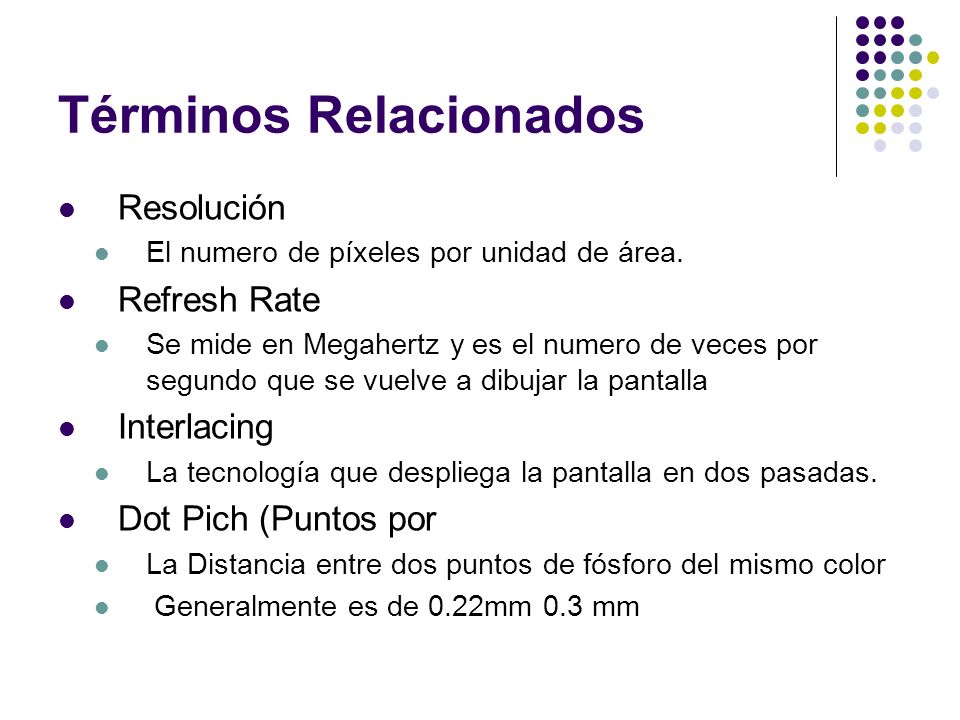

25 Términos Relacionados Resolución El numero de píxeles por unidad de área. Refresh Rate Se mide en Megahertz y es el numero de veces por segundo que se vuelve a dibujar la pantalla Interlacing La tecnología que despliega la pantalla en dos pasadas. Dot Pich (Puntos por La Distancia entre dos puntos de fósforo del mismo color Generalmente es de 0.22mm 0.3 mm

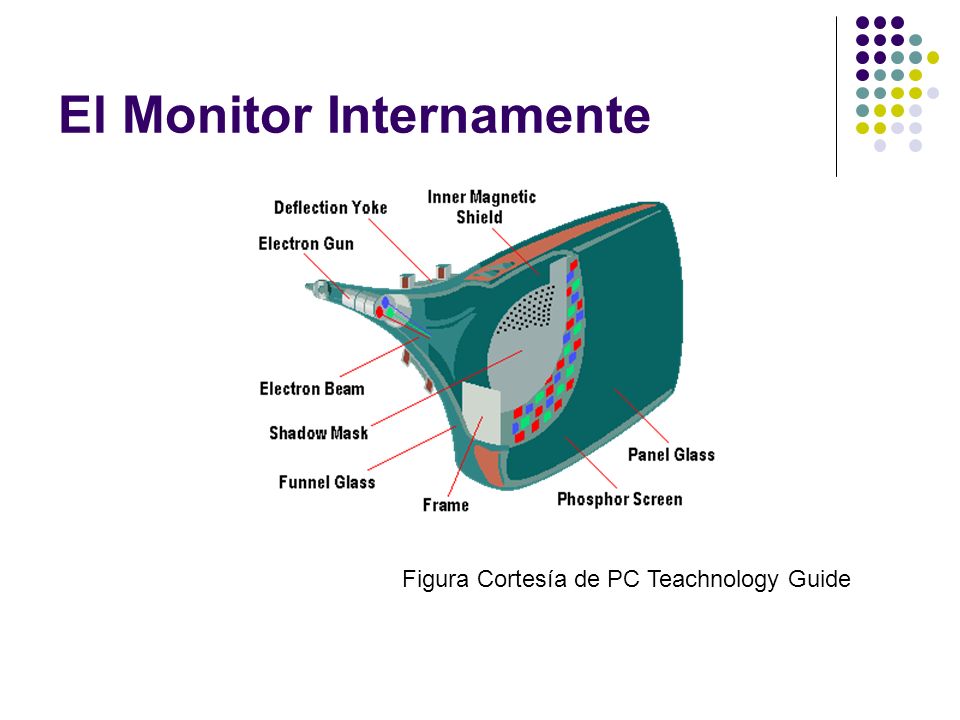

26 El Monitor Internamente Figura Cortesía de PC Teachnology Guide

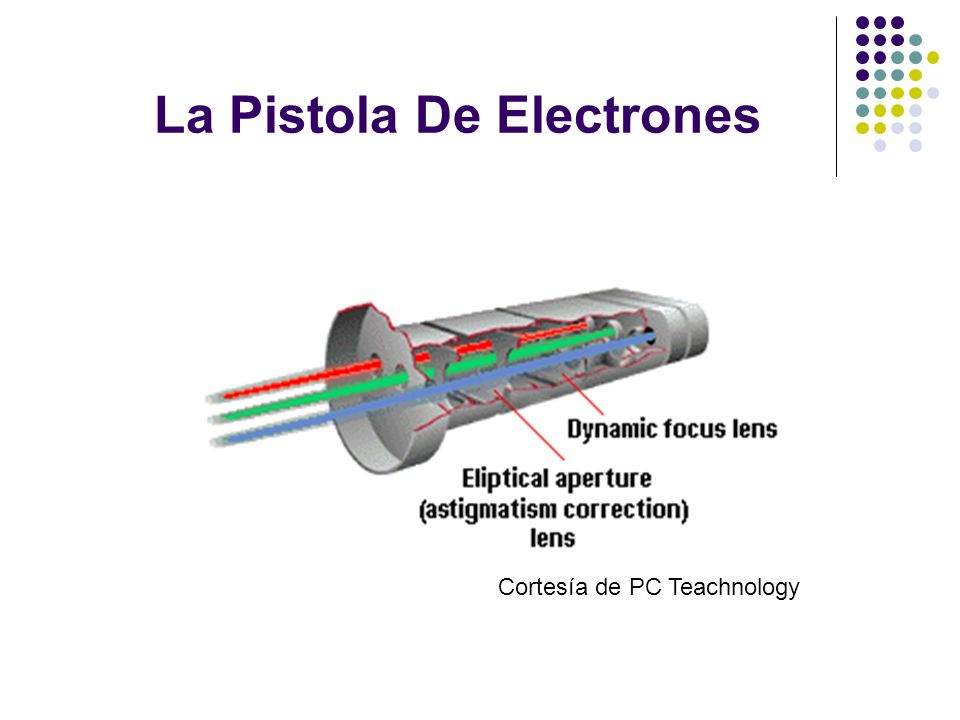

27 La Pistola De Electrones Cortesía de PC Teachnology

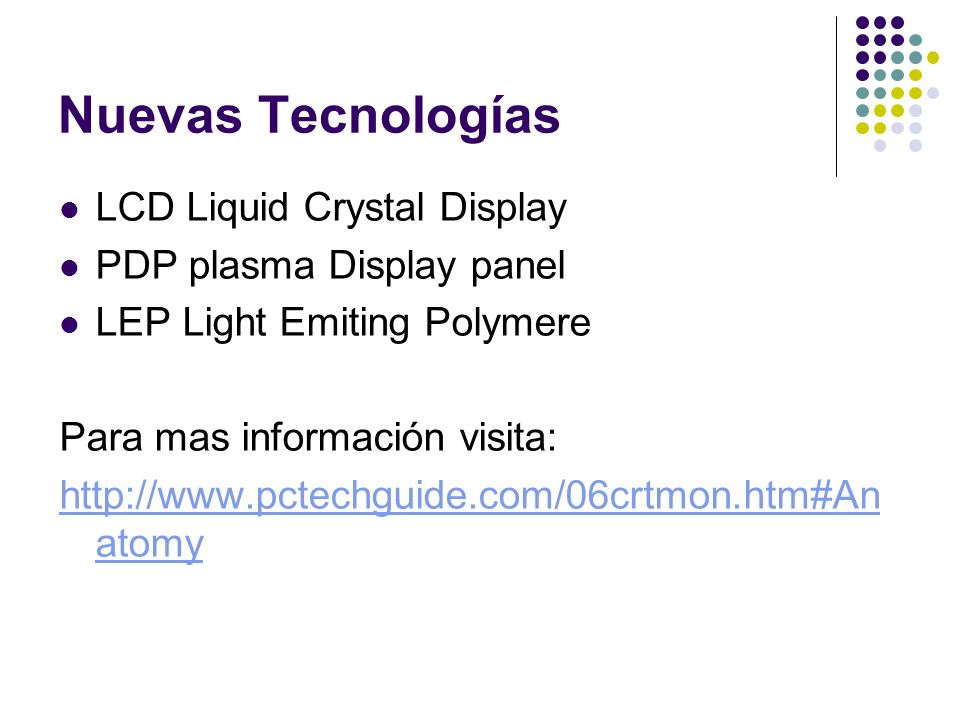

28 Nuevas Tecnologías LCD Liquid Crystal Display PDP plasma Display panel LEP Light Emiting Polymere Para mas información visita: http://www.pctechguide.com/06crtmon.htm#An atomy

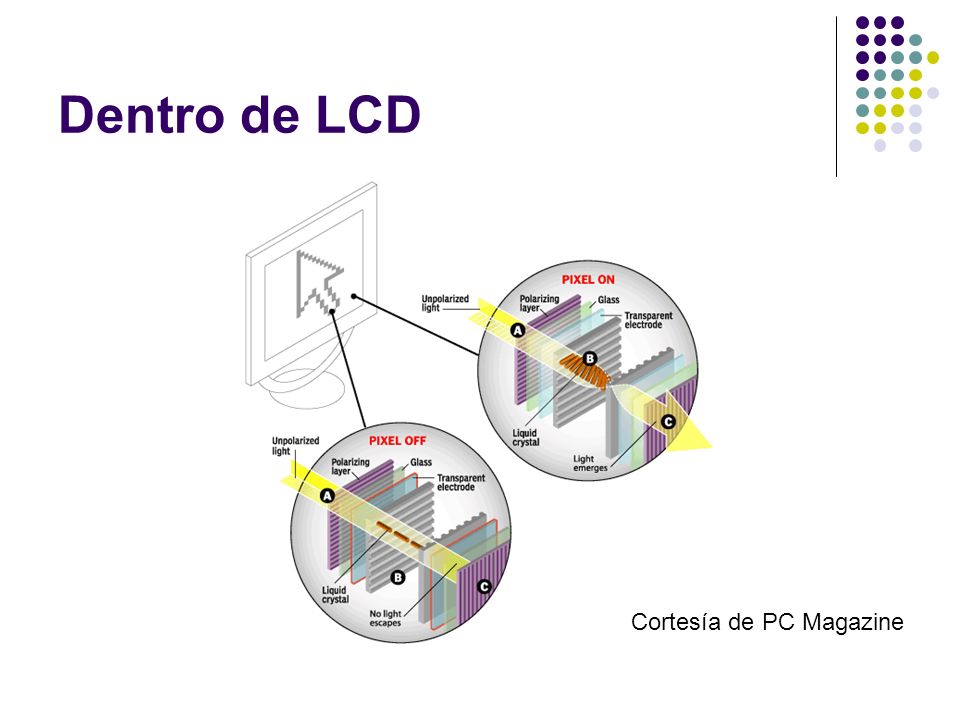

29 Dentro de LCD Cortesía de PC Magazine

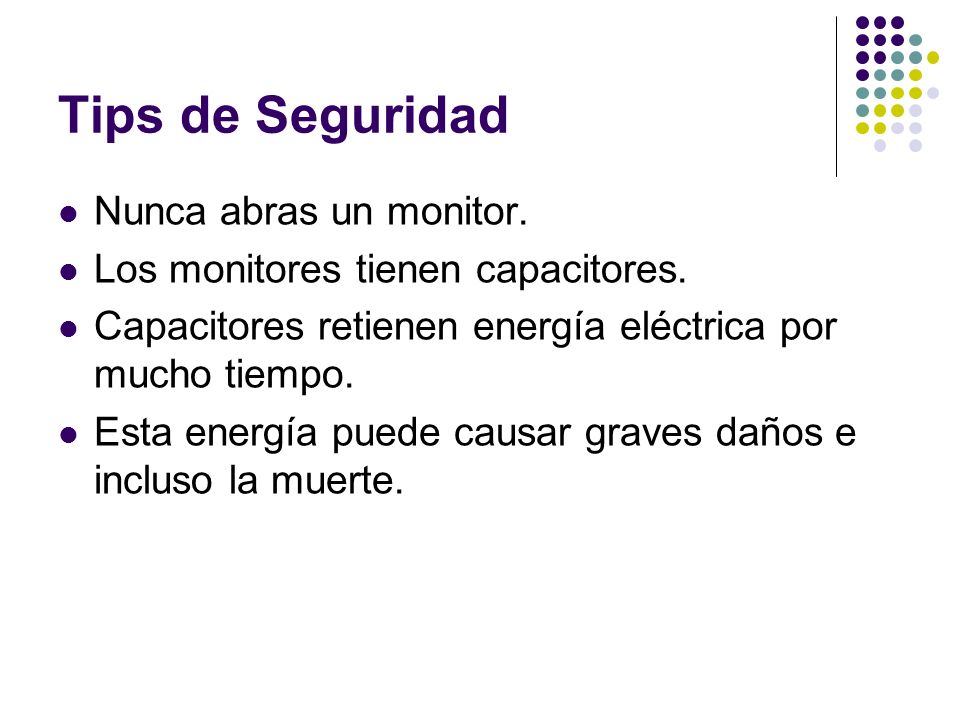

30 Tips de Seguridad Nunca abras un monitor. Los monitores tienen capacitores. Capacitores retienen energía eléctrica por mucho tiempo. Esta energía puede causar graves daños e incluso la muerte.

31 La Memoria RAM Random Access Memory) Se refiere a los chips que el CPU usa como lugar de almacenamiento de datos. La memoria RAM es volátil. Significa que cuando se para la energía eléctrica en la computadora. La información almacenada se pierde. Es miles de veces mas rapida que la almacenada en un Hard disk. Es mas cara que la memoria estatica(hard disk, zip, etc). La memoria se puede acceder aleatoriamente. Se habla me memoria ROM como “read only memory.”

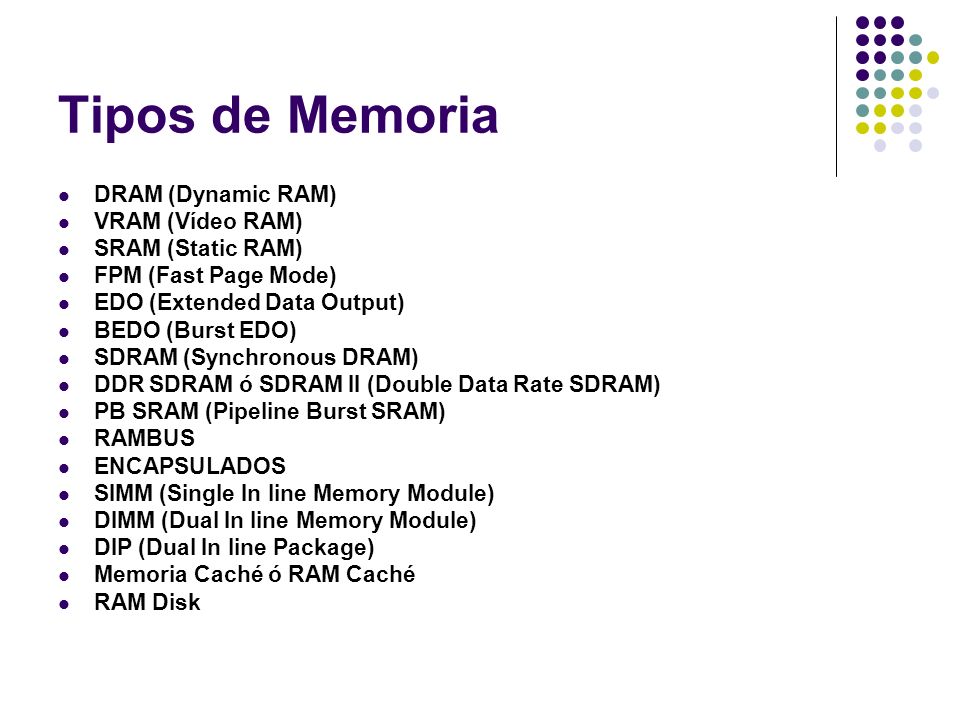

32 Tipos de Memoria DRAM (Dynamic RAM) VRAM (Vídeo RAM) SRAM (Static RAM) FPM (Fast Page Mode) EDO (Extended Data Output) BEDO (Burst EDO) SDRAM (Synchronous DRAM) DDR SDRAM ó SDRAM II (Double Data Rate SDRAM) PB SRAM (Pipeline Burst SRAM) RAMBUS ENCAPSULADOS SIMM (Single In line Memory Module) DIMM (Dual In line Memory Module) DIP (Dual In line Package) Memoria Caché ó RAM Caché RAM Disk

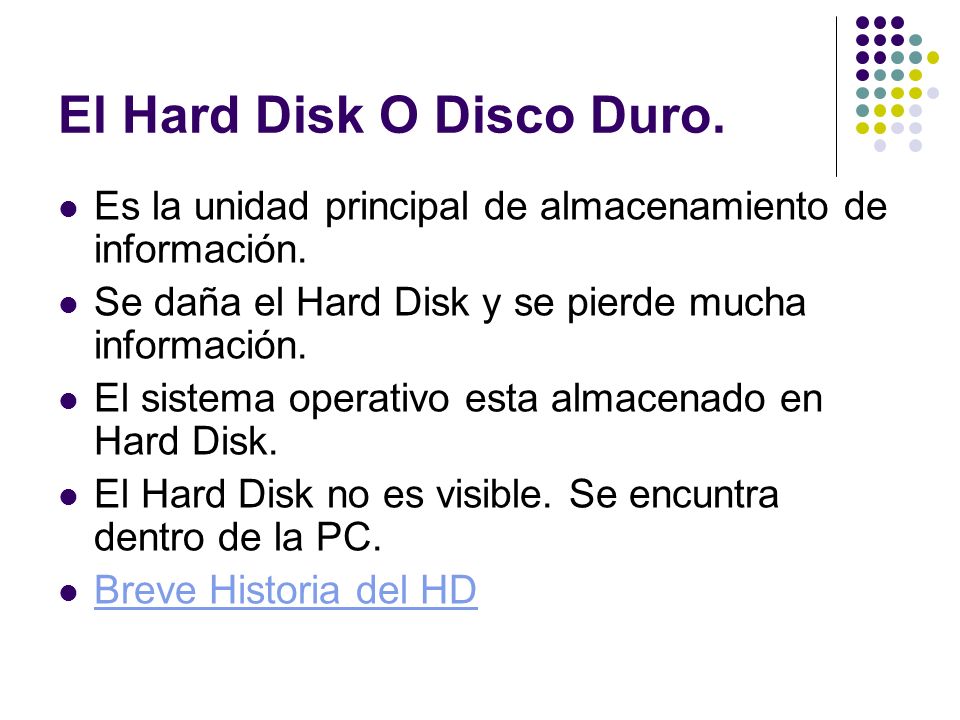

33 El Hard Disk O Disco Duro. Es la unidad principal de almacenamiento de información. Se daña el Hard Disk y se pierde mucha información. El sistema operativo esta almacenado en Hard Disk. El Hard Disk no es visible. Se encuntra dentro de la PC. Breve Historia del HD

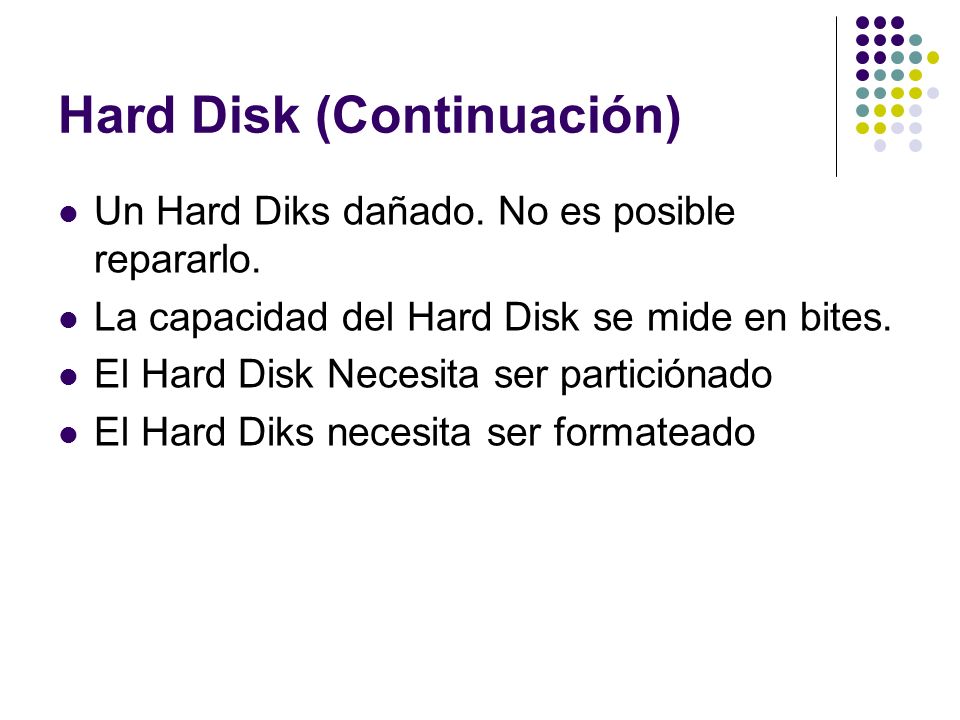

34 Hard Disk (Continuación) Un Hard Diks dañado. No es posible repararlo. La capacidad del Hard Disk se mide en bites. El Hard Disk Necesita ser particiónado El Hard Diks necesita ser formateado

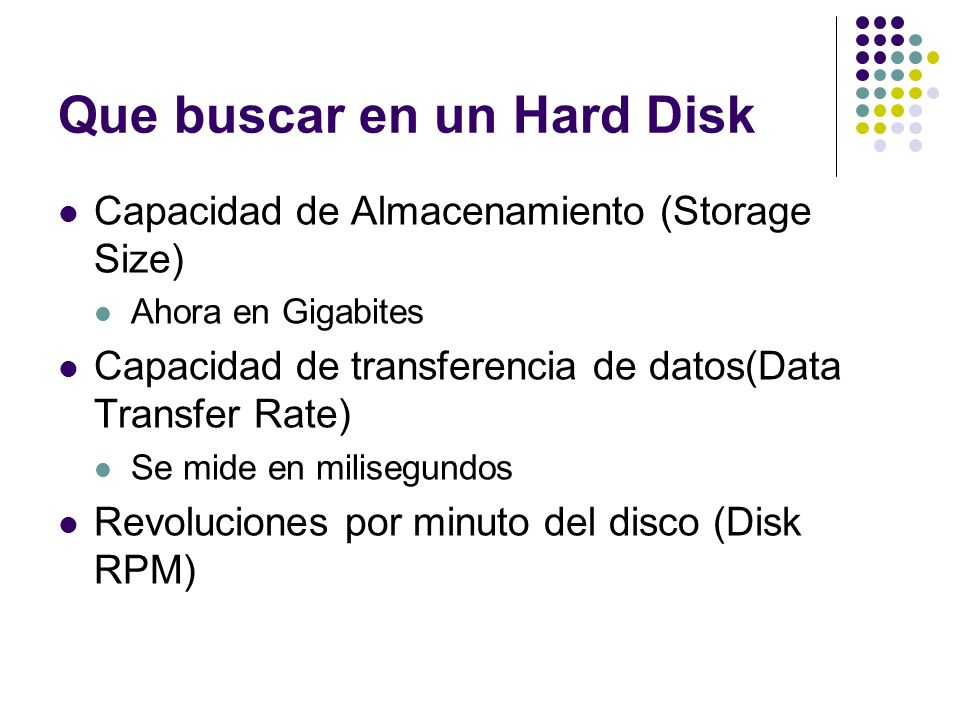

35 Que buscar en un Hard Disk Capacidad de Almacenamiento (Storage Size) Ahora en Gigabites Capacidad de transferencia de datos(Data Transfer Rate) Se mide en milisegundos Revoluciones por minuto del disco (Disk RPM)

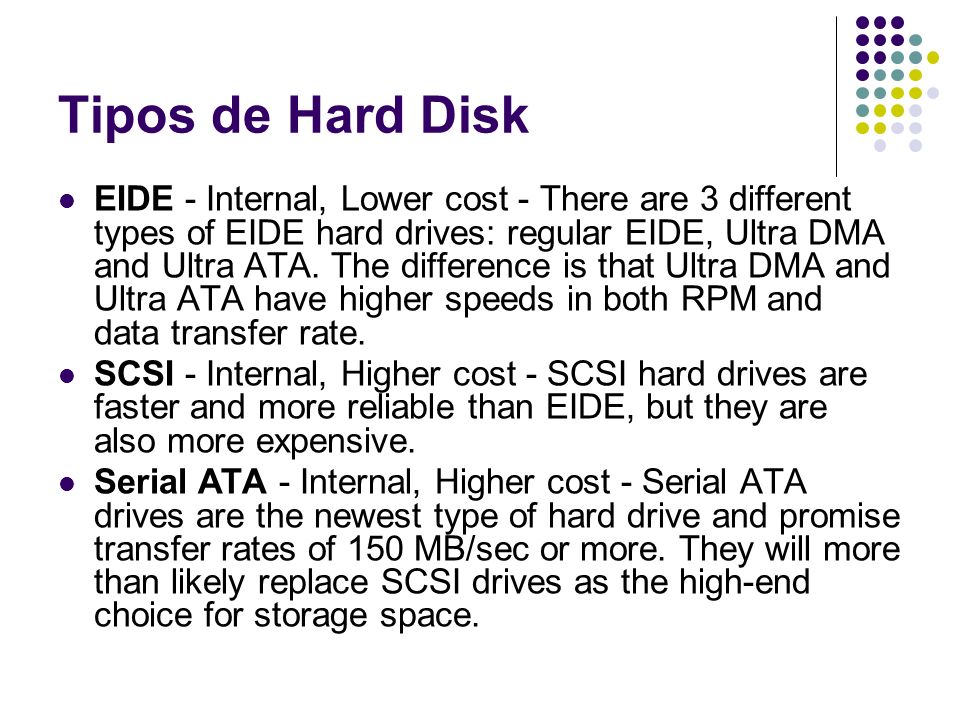

36 Tipos de Hard Disk EIDE - Internal, Lower cost - There are 3 different types of EIDE hard drives: regular EIDE, Ultra DMA and Ultra ATA. The difference is that Ultra DMA and Ultra ATA have higher speeds in both RPM and data transfer rate. SCSI - Internal, Higher cost - SCSI hard drives are faster and more reliable than EIDE, but they are also more expensive. Serial ATA - Internal, Higher cost - Serial ATA drives are the newest type of hard drive and promise transfer rates of 150 MB/sec or more. They will more than likely replace SCSI drives as the high-end choice for storage space.

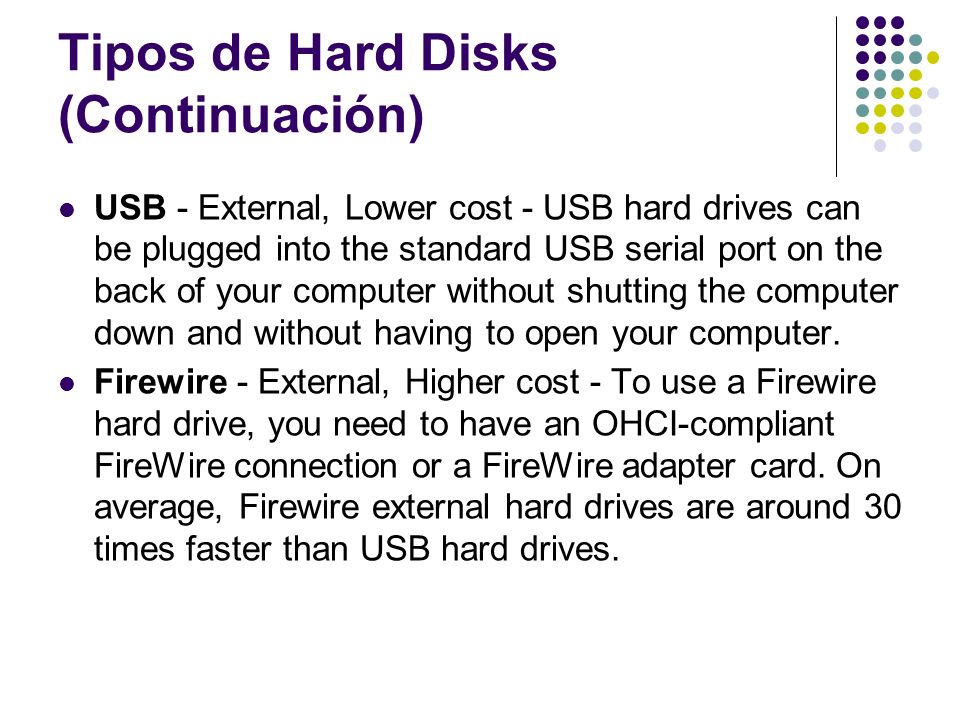

37 Tipos de Hard Disks (Continuación) USB - External, Lower cost - USB hard drives can be plugged into the standard USB serial port on the back of your computer without shutting the computer down and without having to open your computer. Firewire - External, Higher cost - To use a Firewire hard drive, you need to have an OHCI-compliant FireWire connection or a FireWire adapter card. On average, Firewire external hard drives are around 30 times faster than USB hard drives.

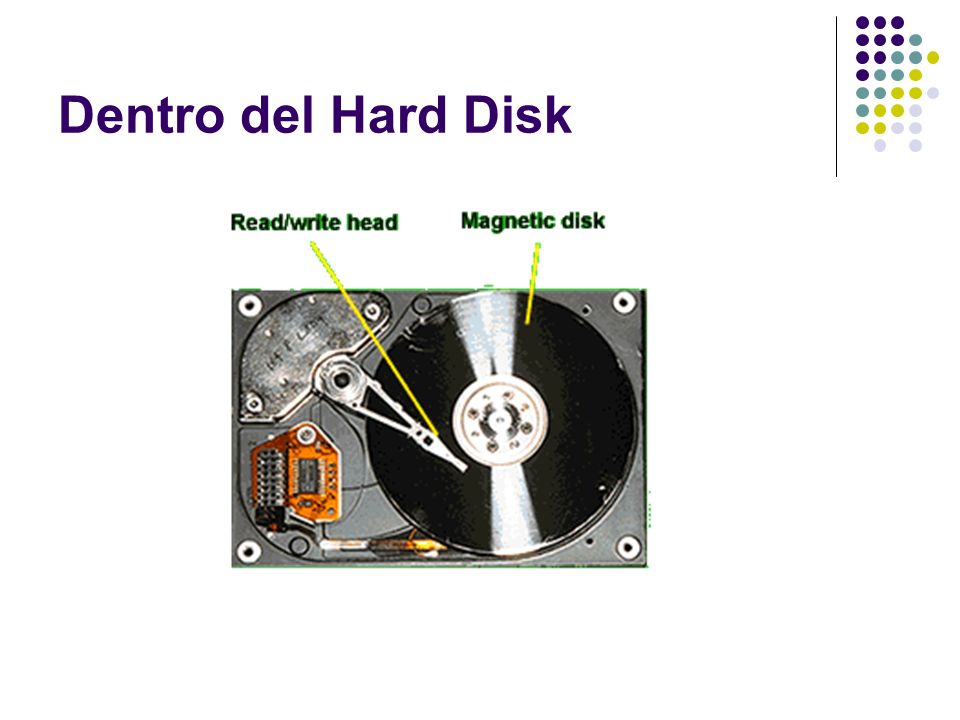

38 Dentro del Hard Disk

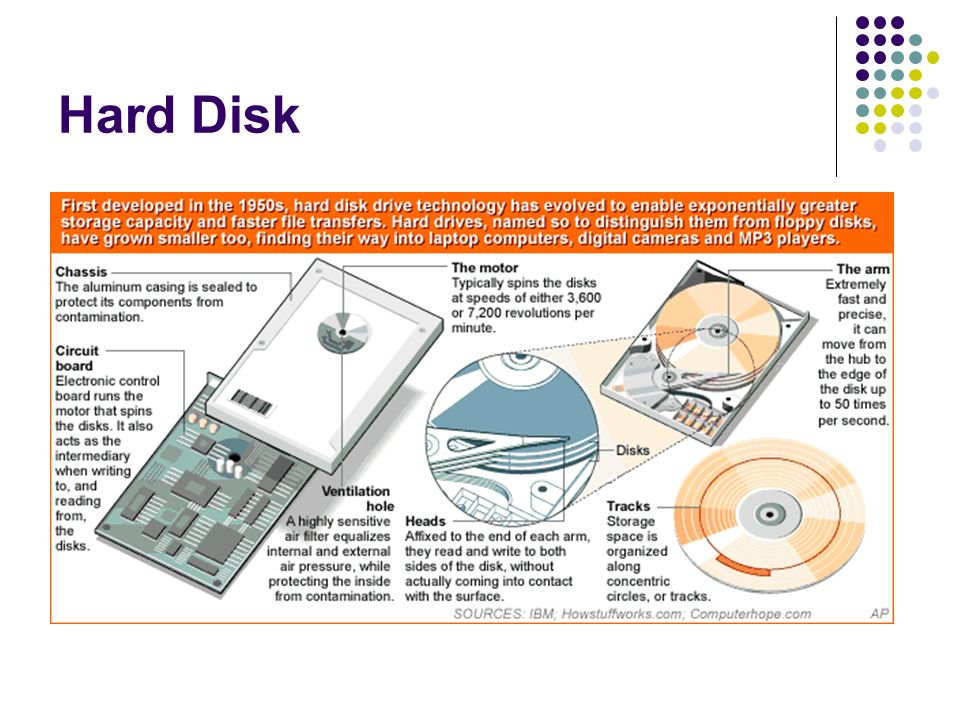

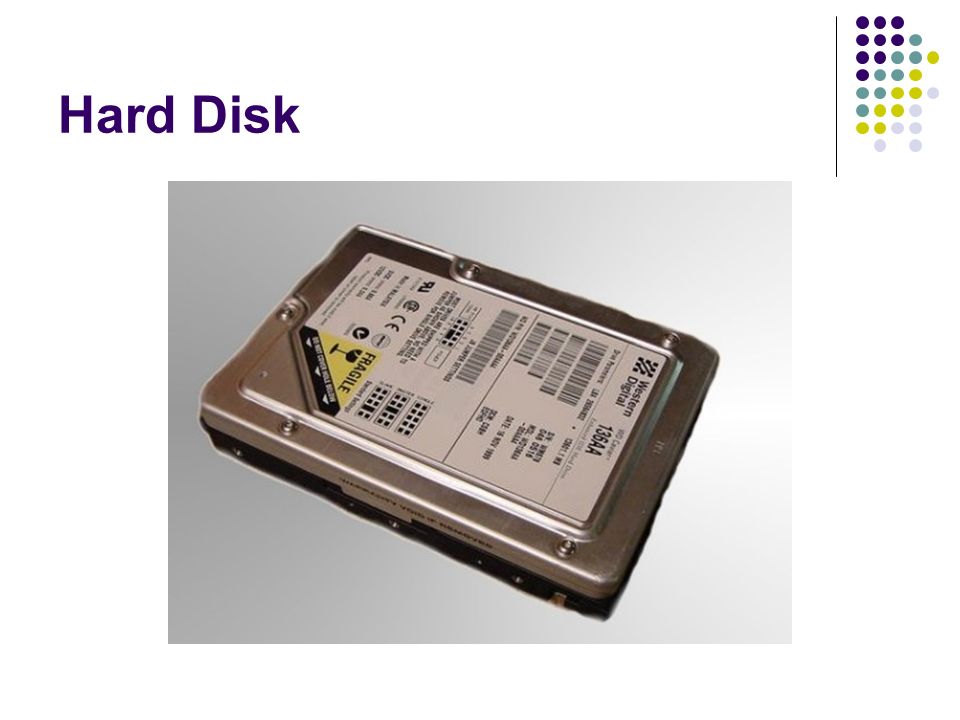

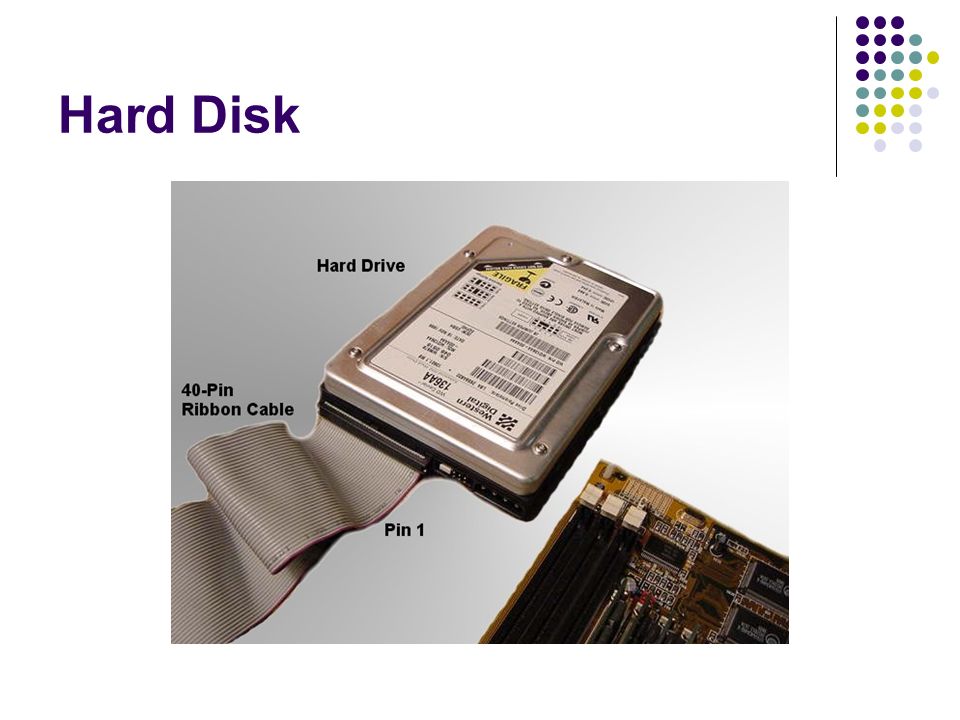

39 Hard Disk

40

41

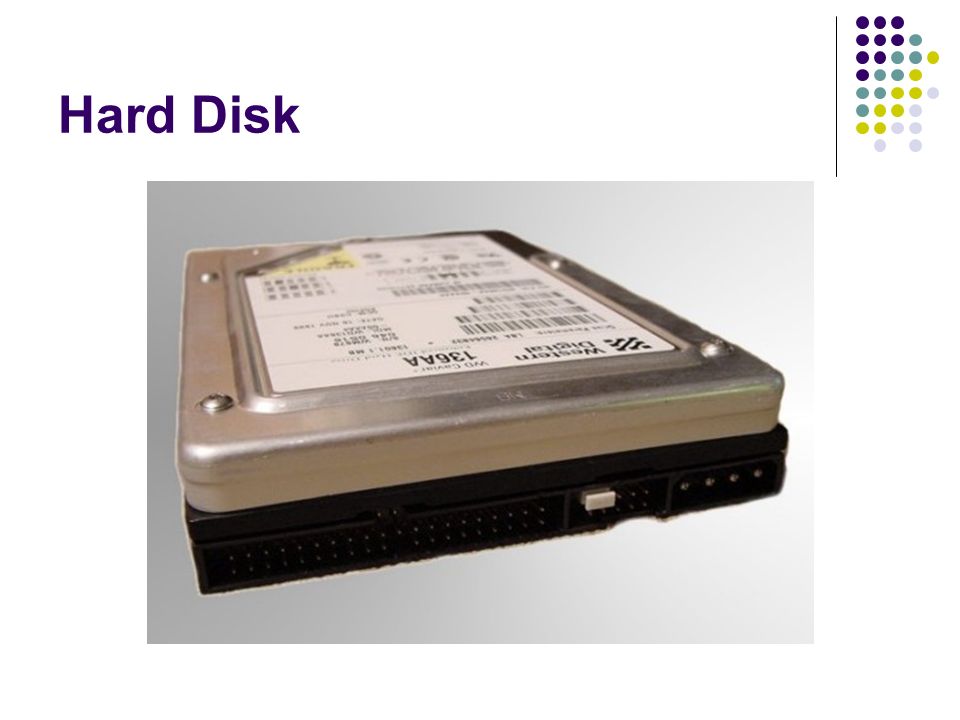

42
