Formatos de grabación para video y televisión

Presentación del tema: "Formatos de grabación para video y televisión"— Transcripción de la presentación:

1 Formatos de grabación para video y televisión
Desarrollo histórico-tecnológico de los formatos analógicos para TV y video.

2 La televisión nació analógica y en directo
La televisión nació analógica y en directo. La grabación magnética tardaría veinte años en hacer su aparición mediante un equipo llamado Quadruplex.

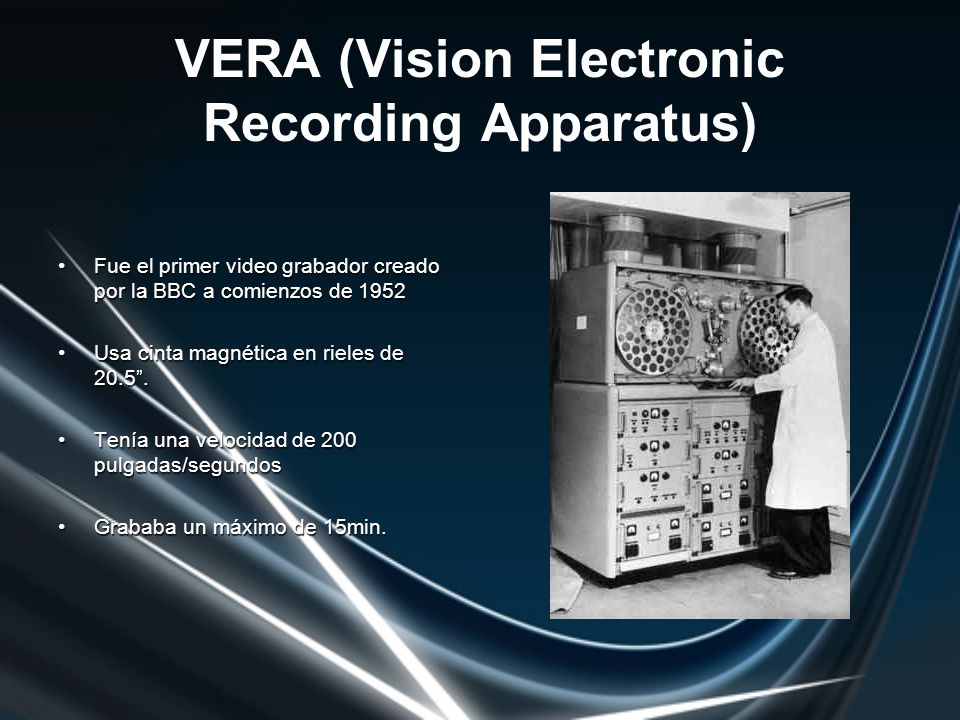

3 VERA (Vision Electronic Recording Apparatus)
Fue el primer video grabador creado por la BBC a comienzos de 1952 Usa cinta magnética en rieles de 20.5”. Tenía una velocidad de 200 pulgadas/segundos Grababa un máximo de 15min.

4 Quadruplex fue el primer magnetoscopio comercial. AMPEX Grababa imágenes en blanco y negro NTSC Formato de cinta: 2 pulgadas (5 cm) Tecnología: Válvulas de vacío. Peso: 500 kg. Sistema de exploración transversal segmentado. Utiliza un tambor de cabezas con 4 cabezas de vídeo, de ahí su nombre. Dicho tambor giraba a 250 vueltas por segundo (15000 vueltas por minuto) lo que requería que el motor tuviera cojinetes de aire. La cinta al paso por los cabezales se mantenía firmemente sujeta por medio de una guía de vacío. Su carácter segmentado hace imposible la parada de imagen. Videorecorder Ampex VR 1000-B Ampex Corporation, Redwood City, Californa, 1961 Foto: Museum of Communication en Frankfurt.

5 Debido a su elevado precio de, 2" Quadruplex (US$50,000), este solo podía ser adquirido por cadenas de televisión y grandes estaciones individuales. En 1963 (para algunos fue en 1965) Sony lanzó el primer VTR reel-to-reel dirigido a negocios, aplicación médica, aerolíneas, y educación. Las compañías Ampex y RCA lanzaron luego en 1965 su propia versión VTR reel-to-reel monócromo con un precio por debajo de los US$1,000 para el mercado del consumidor casero. VTR reel–to-reel

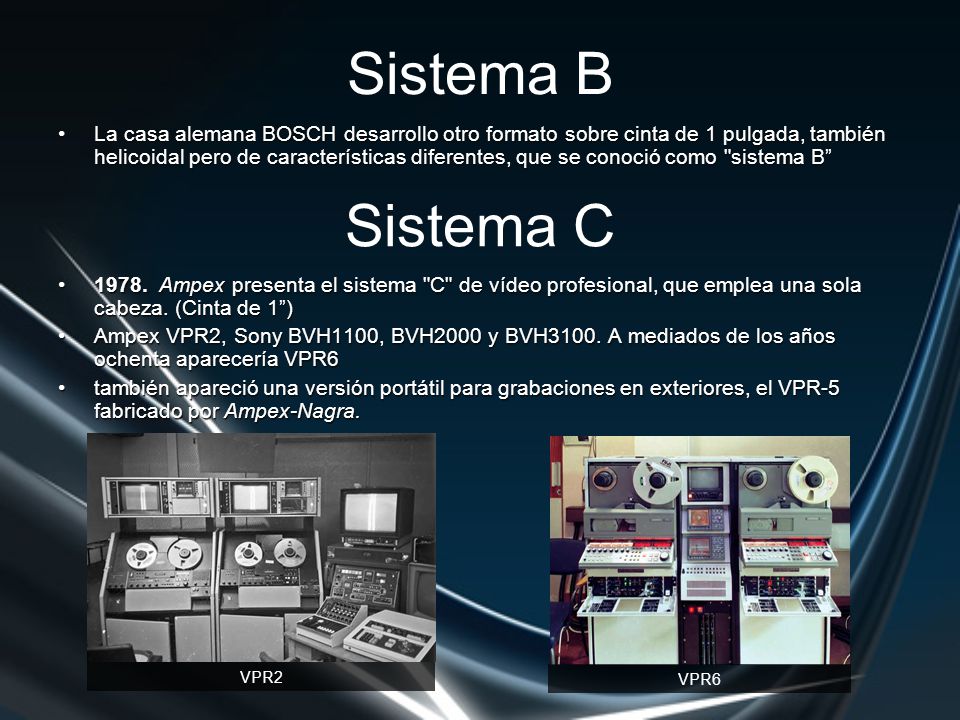

6 Sistema B La casa alemana BOSCH desarrollo otro formato sobre cinta de 1 pulgada, también helicoidal pero de características diferentes, que se conoció como "sistema B” Sistema C 1978.  Ampex presenta el sistema "C" de vídeo profesional, que emplea una sola cabeza. (Cinta de 1”) Ampex VPR2, Sony BVH1100, BVH2000 y BVH3100. A mediados de los años ochenta aparecería VPR6 también apareció una versión portátil para grabaciones en exteriores, el VPR-5 fabricado por Ampex-Nagra. VPR2 VPR6

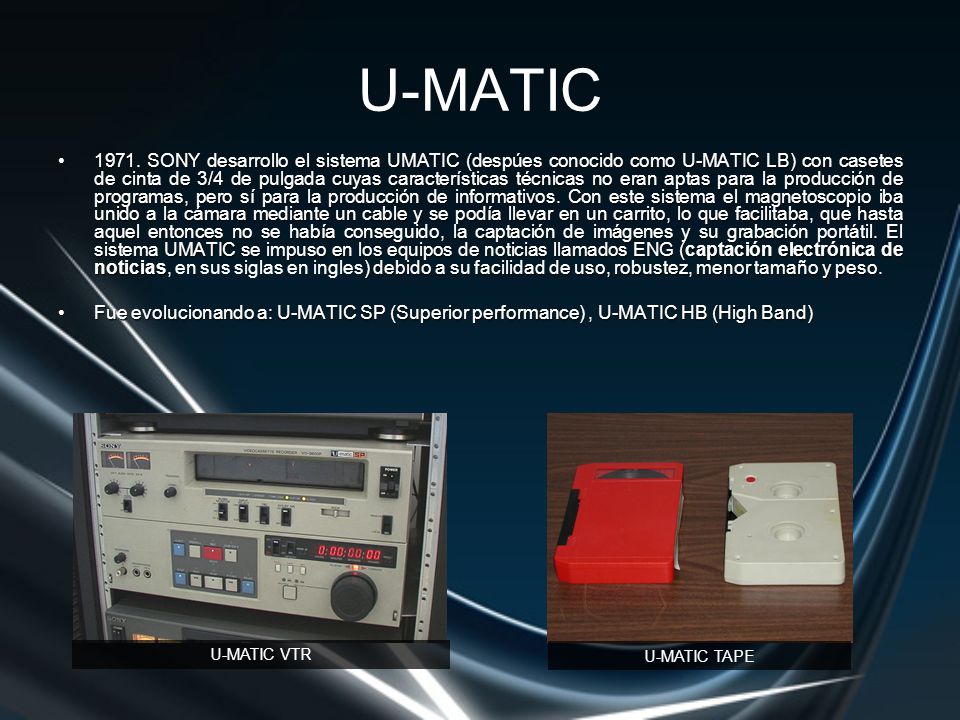

7 U-MATIC 1971. SONY desarrollo el sistema UMATIC (despúes conocido como U-MATIC LB) con casetes de cinta de 3/4 de pulgada cuyas características técnicas no eran aptas para la producción de programas, pero sí para la producción de informativos. Con este sistema el magnetoscopio iba unido a la cámara mediante un cable y se podía llevar en un carrito, lo que facilitaba, que hasta aquel entonces no se había conseguido, la captación de imágenes y su grabación portátil. El sistema UMATIC se impuso en los equipos de noticias llamados ENG (captación electrónica de noticias, en sus siglas en ingles) debido a su facilidad de uso, robustez, menor tamaño y peso. Fue evolucionando a: U-MATIC SP (Superior performance) , U-MATIC HB (High Band) U-MATIC VTR U-MATIC TAPE

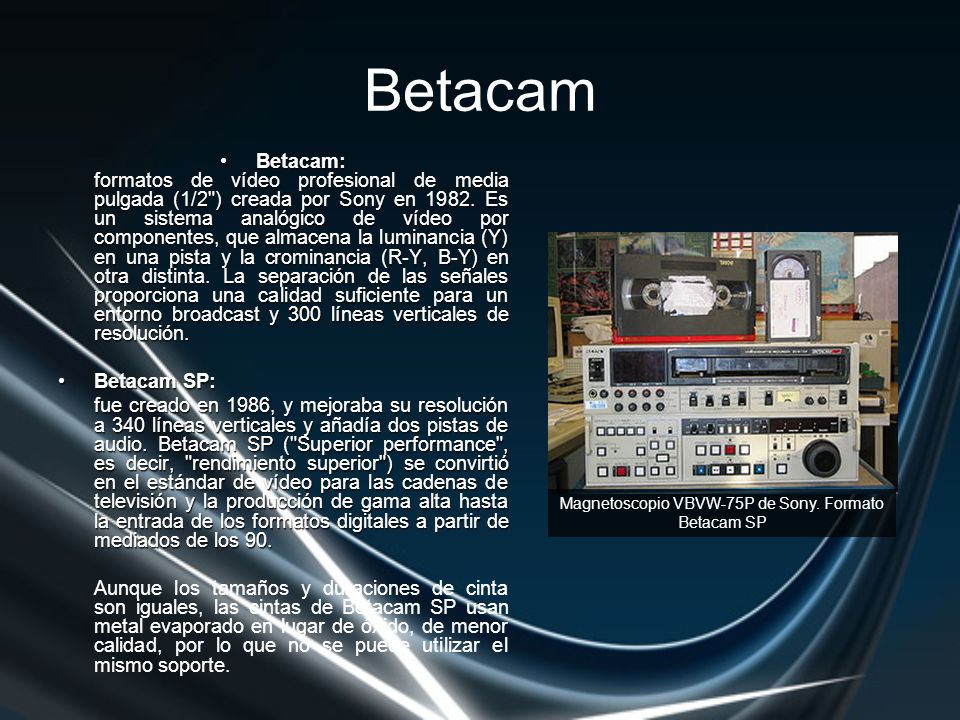

8 Magnetoscopio VBVW-75P de Sony. Formato Betacam SP
Betacam: formatos de vídeo profesional de media pulgada (1/2") creada por Sony en Es un sistema analógico de vídeo por componentes, que almacena la luminancia (Y) en una pista y la crominancia (R-Y, B-Y) en otra distinta. La separación de las señales proporciona una calidad suficiente para un entorno broadcast y 300 líneas verticales de resolución. Betacam SP: fue creado en 1986, y mejoraba su resolución a 340 líneas verticales y añadía dos pistas de audio. Betacam SP ("Superior performance", es decir, "rendimiento superior") se convirtió en el estándar de vídeo para las cadenas de televisión y la producción de gama alta hasta la entrada de los formatos digitales a partir de mediados de los 90. Aunque los tamaños y duraciones de cinta son iguales, las cintas de Betacam SP usan metal evaporado en lugar de óxido, de menor calidad, por lo que no se puede utilizar el mismo soporte. Magnetoscopio VBVW-75P de Sony. Formato Betacam SP

9 Videograbadora Betamax
Betamax es un formato de video introducido por Sony a principios de Es conocido como la versión domestica del Betacam. La cinta de 150 m (1 h) esta dentro de un cartucho de 16 × 9,6 × 2,5 cm en dos rollos, para grabarla y leerla la videograbadora saca del cartucho un tramo de la cinta y la enhebra alrededor de los cabezales, uno para el sonido y control, otro en forma de cilindro de 7,5 cm de diámetro que es el de video y por último el de borrado. Videograbadora Betamax Cinta Betamax

10 M-II (Panasonic) El formato M-II fue un sistema fallido en su aceptación introducido por Panasonic con una calidad comparable al Betacam. NBC fue una de las redes de televisión que al inicio de los 90’s aun tenia una cantidad sustancia de este equipamiento sobre todo en su cobertura de noticias. Grabador M-II Cintas M-II

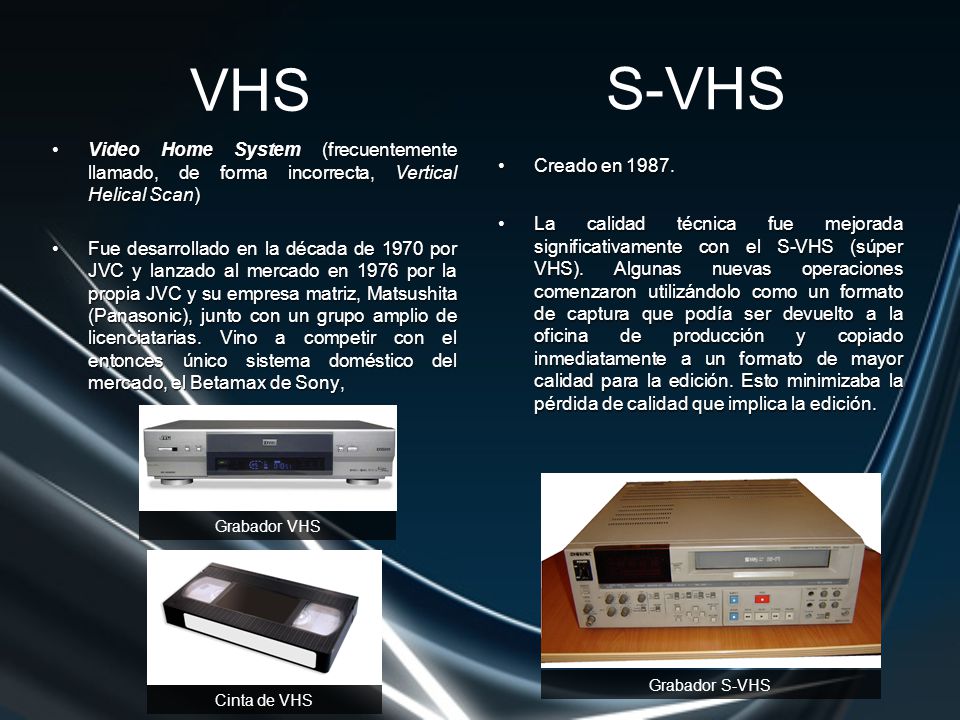

11 VHS S-VHS Video Home System (frecuentemente llamado, de forma incorrecta, Vertical Helical Scan) Fue desarrollado en la década de 1970 por JVC y lanzado al mercado en 1976 por la propia JVC y su empresa matriz, Matsushita (Panasonic), junto con un grupo amplio de licenciatarias. Vino a competir con el entonces único sistema doméstico del mercado, el Betamax de Sony, Creado en 1987. La calidad técnica fue mejorada significativamente con el S-VHS (súper VHS). Algunas nuevas operaciones comenzaron utilizándolo como un formato de captura que podía ser devuelto a la oficina de producción y copiado inmediatamente a un formato de mayor calidad para la edición. Esto minimizaba la pérdida de calidad que implica la edición. Grabador VHS Grabador S-VHS Cinta de VHS

12 HI8 Video 8 (8 mm) Formato introducido por Sony hacia 1989. Más de 400 líneas de resolución horizontal. Separación entre las señales de luminancia y crominancia. La duración de los cassettes alcanza las dos horas. Sonido de alta calidad. Sistema desarrollado en 1982 en base a un acuerdo entre varios fabricantes. Sus posibilidades ampliaban la calidad del VHS para el mercado doméstico y permitían un empleo semiprofesional. Dimensión del cassette: 90 x 62 x 15 mm. 400 líneas de resolución horizontal. Actualmente desplazado por el sistema HI8.

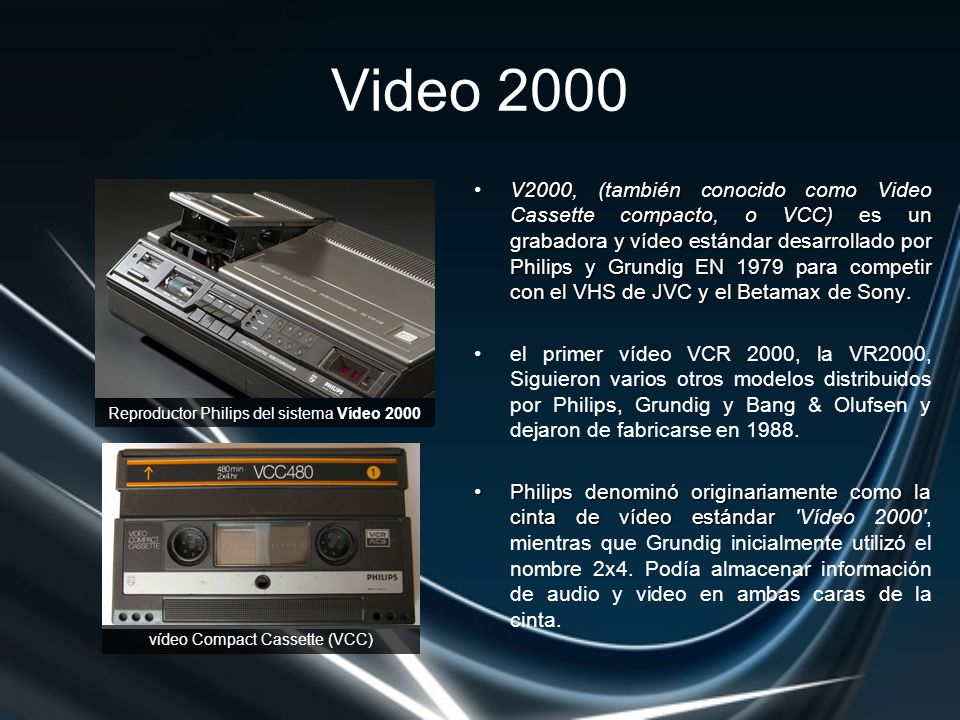

13 Video 2000 V2000, (también conocido como Video Cassette compacto, o VCC) es un grabadora y vídeo estándar desarrollado por Philips y Grundig EN 1979 para competir con el VHS de JVC y el Betamax de Sony. el primer vídeo VCR 2000, la VR2000, Siguieron varios otros modelos distribuidos por Philips, Grundig y Bang & Olufsen y dejaron de fabricarse en 1988. Philips denominó originariamente como la cinta de vídeo estándar 'Vídeo 2000', mientras que Grundig inicialmente utilizó el nombre 2x4. Podía almacenar información de audio y video en ambas caras de la cinta. Reproductor Philips del sistema Vídeo 2000 vídeo Compact Cassette (VCC)
