Anatomía radiológica Dra. Bagdonavicius, M. Julia

Presentación del tema: "Anatomía radiológica Dra. Bagdonavicius, M. Julia"— Transcripción de la presentación:

1 Anatomía radiológica Dra. Bagdonavicius, M. Julia
Aux. Doc. Departamento de Anatomia Facultad de Medicina – UBA -

2 ¿Qué es el diagnóstico por imágenes?
¿Qué agentes son importantes para obtener un correcto diagnóstico por imágenes?

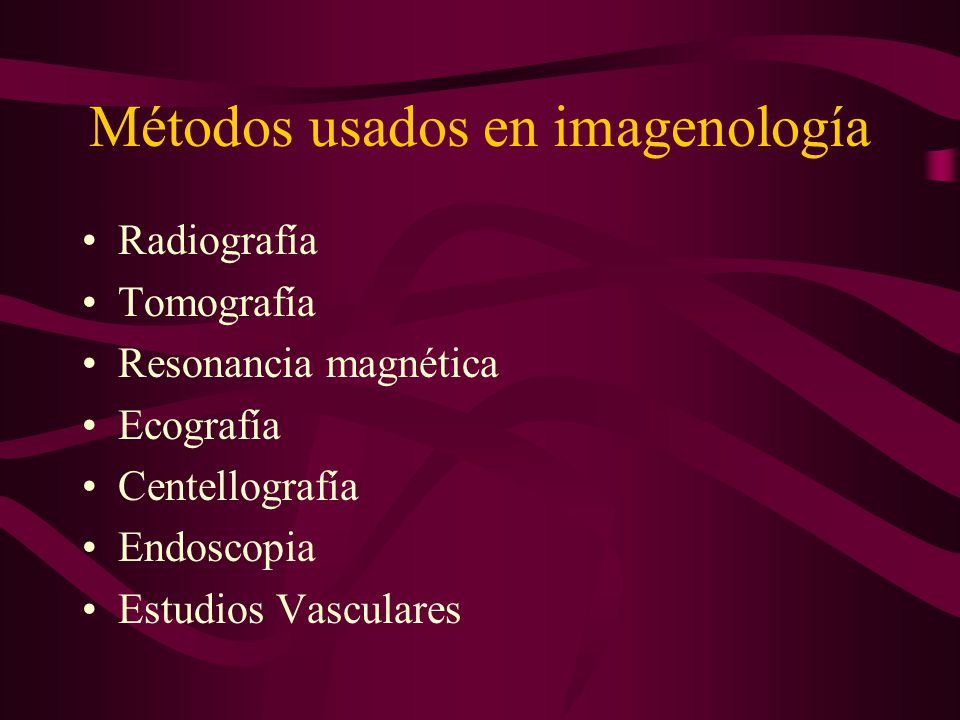

3 Métodos usados en imagenología
Radiografía Tomografía Resonancia magnética Ecografía Centellografía Endoscopia Estudios Vasculares

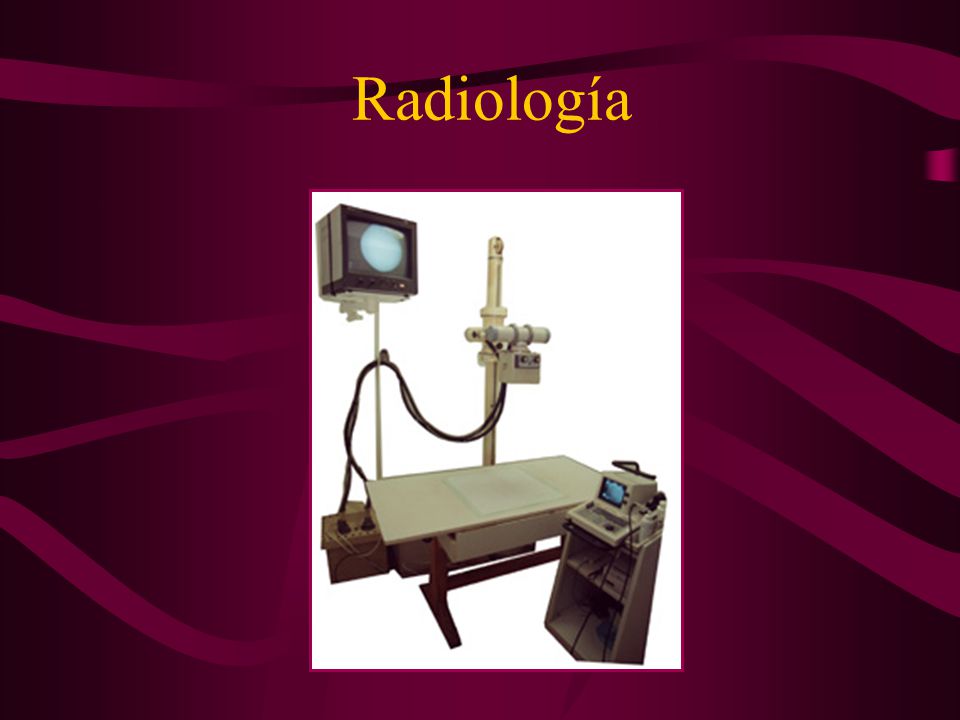

4 Radiología

5 El riesgo de daño por rayos X
Tener cuidado significa atenerse a las siguientes reglas: Mantenerse detrás del panel de control Llevar delantal y guantes de plomo si hay que sostener al paciente Si es posible, NO se permitirá ninguna otra persona en la sala de rayos X Llevar si se tiene la “película de control” (verificarla regularmente) No hacer NUNCA una radiografía si NO ha sido PRESCRIPTA. LOS RAYOS X PUEDEN CAUSAR DAÑO A PESAR DE QUE NO SE VEN NI SE SIENTEN!

6 ¿Qué estudios que utilizan rayos X?
Radiografía simple o convencional (con o sin contraste) Radioscopia Tomografía lineal Tomografia computada (TC) Estudios vasculares Como medio terapéutico: RADIOTERAPIA

7 Ventajas y desventajas de los rayos X
Económico Accesible Rápido Brinda importante información anatómica (IMPORTANTE para estructuras óseas) Por la aparatología que emplea se pueden utilizar en personas de las más diversas contexturas físicas

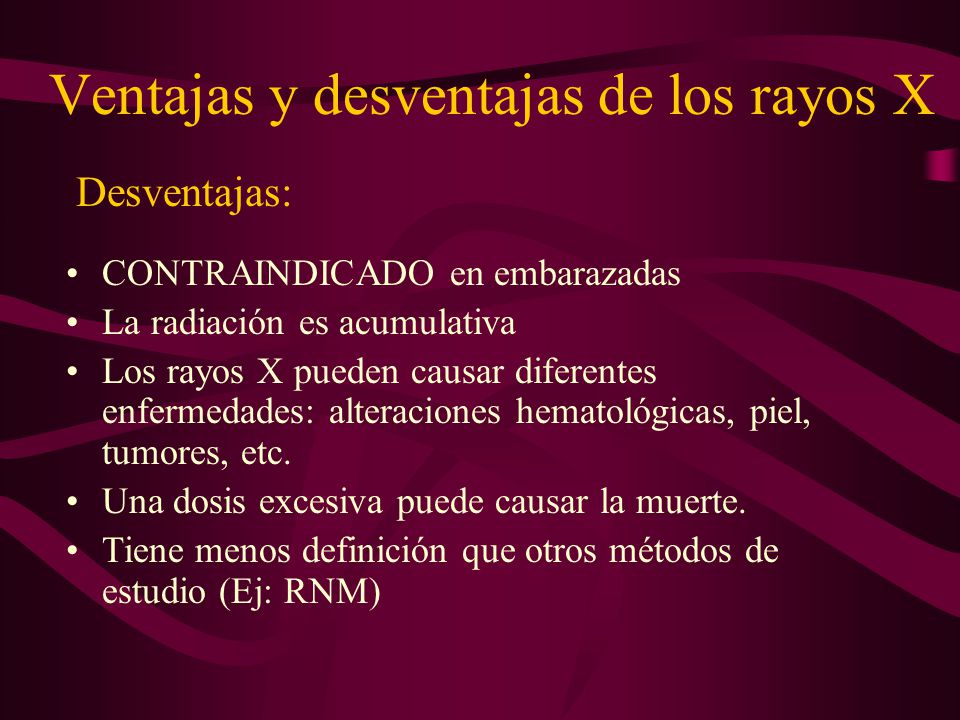

8 Ventajas y desventajas de los rayos X
CONTRAINDICADO en embarazadas La radiación es acumulativa Los rayos X pueden causar diferentes enfermedades: alteraciones hematológicas, piel, tumores, etc. Una dosis excesiva puede causar la muerte. Tiene menos definición que otros métodos de estudio (Ej: RNM)

9 Radiología simple o convencional

10 Tomografía lineal

11 Tomografía Computada (TC)

12 Escala de Hounsfield

13 Radioscopia

14 Resonancia Nuclear Magnética

15 Ventajas y desventajas de la RNM
No expone al paciente a radiaciones ionizantes Técnica no invasiva. Es una técnica limpia e inocua (hasta el momento no se han evidenciado efectos nocivos directos ni para el paciente ni para el profesional expuesto) Permite diferenciar los tejidos sin administrar agentes de contraste y de esta forma mejora la capacidad diagnóstica. Muy buena Resolución. Se pueden obtener imágenes en los tres planos del espacio sin tener que recolocar al paciente, evitando de esta manera las molestias. Permite la visualización y el conocimiento de la dirección del flujo sanguíneo de los vasos sin utilizar medios de contraste farmacológicos, es lo que se conoce como la ANGIOGRAFÍA POR RM (en casos señalados, la calidad de señal y resolución de algunos vasos mejora con el uso de pequeñas cantidades de gadolinio –menos nefrotóxico y casi sin reacciones alérgicas). Sólo se debe realizar una RM a una embarazada si la información no se puede conseguir mediante otros métodos diagnósticos, siempre no ionizantes. En cualquier caso, se recomienda evitar la exploración en el primer trimestre de gestación.

16 Ventajas y desventajas de la RNM
Costoso Comparado con otros métodos es poco accesible Requiere la colaboración del paciente para poder lograr imágenes de buena calidad Demanda mayor tiempo que otros métodos para realizarlo Tiene por el equipamiento requerido limitaciones en cuanto a la contextura física del paciente Ciertas condiciones “contraindican” su uso: Todas las personas portadoras de materiales metálicos que puedan ser atraídos por el imán y por lo tanto desplazarse al entrar en el campo magnético, como: Marcapasos, Implantes cocleares, Clips metálicos en sistema nervioso central,Válvulas cardiacas de determinados materiales ferromagnéticos. “contraindicados” en claustrofóbicos?? La mayoría de los implantes y prótesis ortopédicas carecen de propiedades ferromagnéticas y están compuestos por titanio, siendo compatibles con la RM.

17 Ecografía

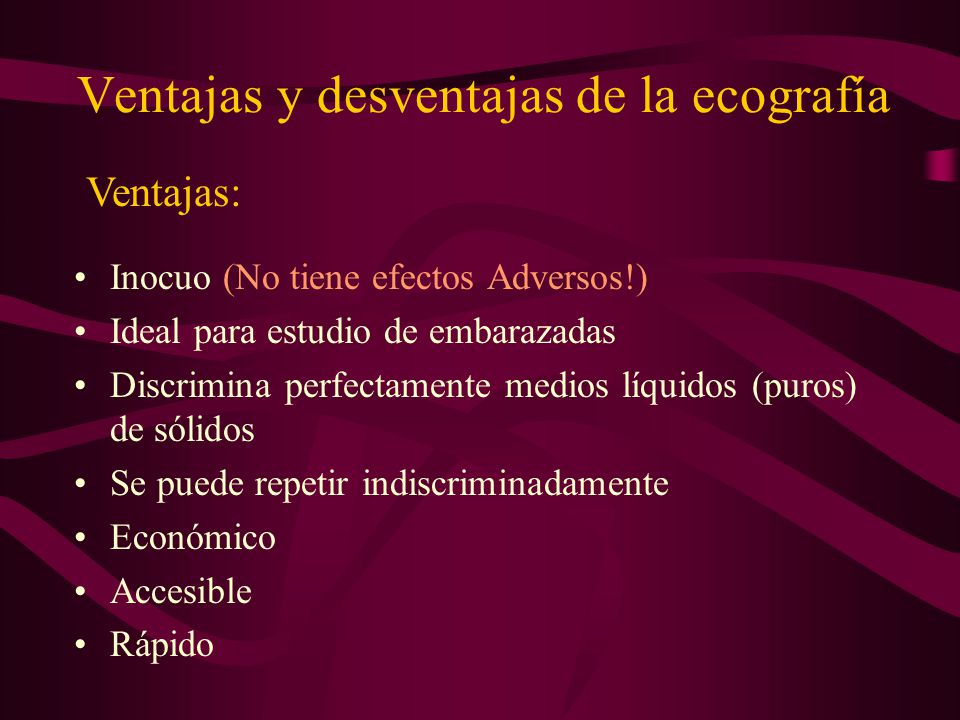

18 Ventajas y desventajas de la ecografía
Inocuo (No tiene efectos Adversos!) Ideal para estudio de embarazadas Discrimina perfectamente medios líquidos (puros) de sólidos Se puede repetir indiscriminadamente Económico Accesible Rápido

19 Ventajas y desventajas de la ecografía
Necesita personal entrenado Es OPERADOR DEPENDIENTE No puede discriminar si hay interposición de ósea y/o gaseosa.

20 Centellografía

21 Centellografía Medicina Nuclear
Diagnóstico, Terapéutica, e investigación Utiliza Isótopos RADIACTIVOS (que se introducen en moléculas orgánicas o radiofármacos inyectados al paciente) Principales radioisótopos: Tc99 - Ga67- Tl 201 – I131

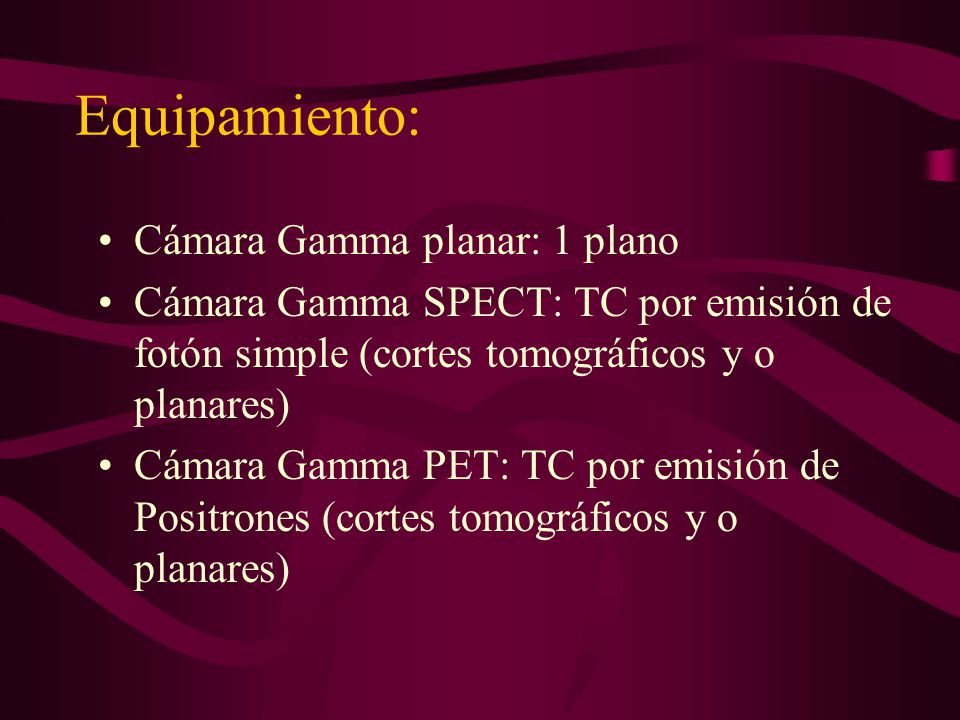

22 Equipamiento: Cámara Gamma planar: 1 plano
Cámara Gamma SPECT: TC por emisión de fotón simple (cortes tomográficos y o planares) Cámara Gamma PET: TC por emisión de Positrones (cortes tomográficos y o planares)

23 Estudios Los estudios diagnósticos se denominan CENTELLOGRAMAS.
Representan la distribución planar del radiotrazador administrado. Los estudios proveen información Anatómica y principalmente FUNCIONAL

24 Centellograma Óseo : metástasis, lesiones traumáticas e infecciones.
Hepático: evaluación morfológica y funcional Tiroideo: morfológico y funcional Radiorrenograma: Función renal basal. Diagnóstico de infecciones Cisternografía raidoisotóppica: dinámica de LCR Perfusión miocárdica.

25 Ventajas y desventajas del centellograma
Fundamentalmente es IMPORTANTE porque da información FUNCIONAL además de la anatómica Método diagnóstico, terapéutico y de investigación Muy importante en el rastreo del cáncer.

26 Ventajas y desventajas del centellograma
Utiliza radioactividad Requiere personal entrenado Equipamiento especial Expresa todas las patologías por igual (no diferencia entre metástasis, infección, traumatismo, etc.)

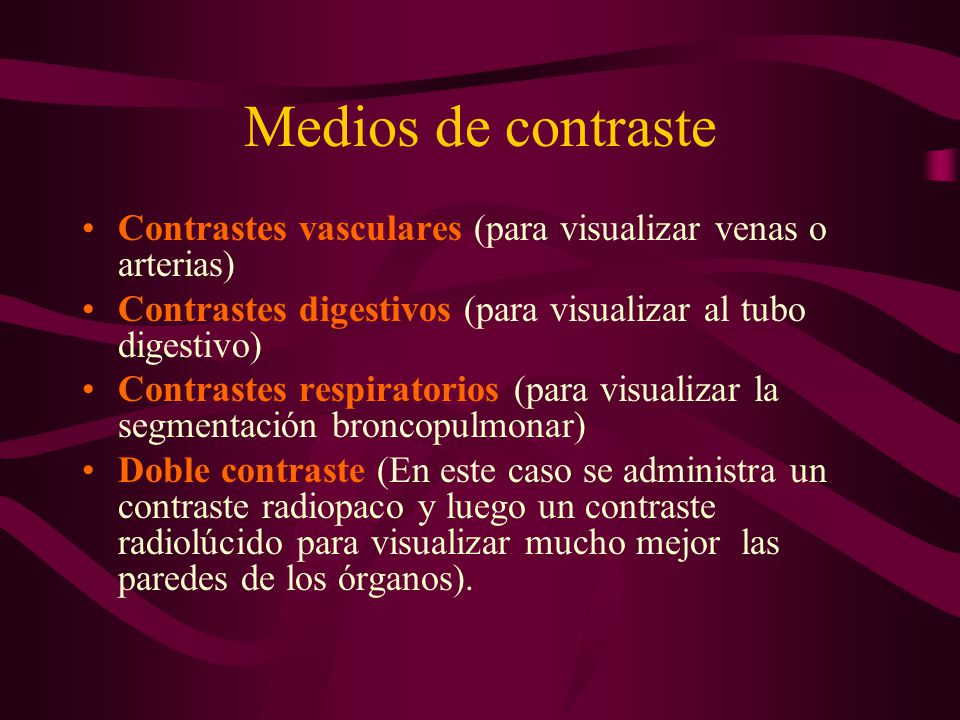

27 Medios de contraste Contrastes vasculares (para visualizar venas o arterias)  Contrastes digestivos (para visualizar al tubo digestivo) Contrastes respiratorios (para visualizar la segmentación broncopulmonar) Doble contraste (En este caso se administra un contraste radiopaco y luego un contraste radiolúcido para visualizar mucho mejor las paredes de los órganos).

28 Doble Contraste Contraste Vascular

29 ¿Cuáles son los medios de contraste utilizados?
¿Qué preguntas hacer antes de utilizar un medio de contraste? ¿Qué precauciones tener cuando se administra un medio de contraste?

30 Tórax

31 Rx de tórax simple o convencional
¿Qué tener en cuenta cuando miramos una Rx tórax frente? Que este correctamente centrada Tomada en inspiración completa Excluir superposiciones causadas por pelo, ropa o lesiones cutáneas Comprobar si tiene una exposición a rayos correcta (un dedo detrás de la zona negra de la película debe ser apenas visible) Comprobar que incluya costillas (todas) clavículas, que estén excluidos los omóplatos Comprobar que se incluyan los senos costofrenicos Identificar la traquea

32 ¿Qué buscar en una Rx tórax frente?

33 ¿Qué buscar en una Rx tórax perfil?

34 Tomografía Axial Computada (TAC)
Ventana mediastino Ventana pulmonar

35 RX simple tórax frente Ventana pulmonar Ventana mediastino

36 Resonancia nuclear magnética RNM

37 Otros métodos de diagnóstico por imágenes
Ecografía Broncografía

38

39 Columna Vertebral

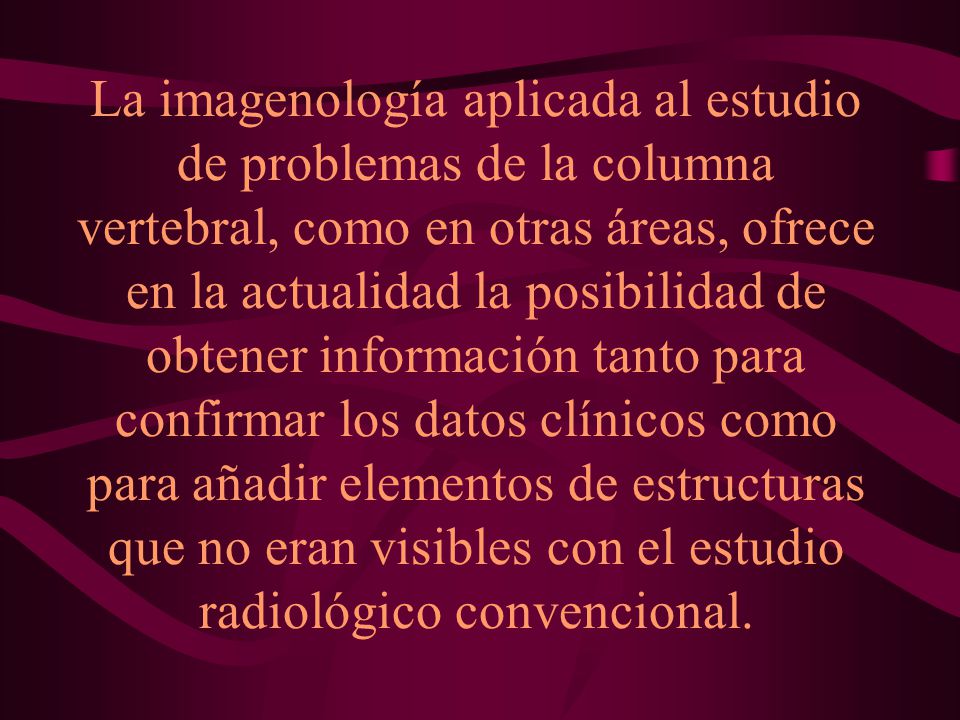

40 La imagenología aplicada al estudio de problemas de la columna vertebral, como en otras áreas, ofrece en la actualidad la posibilidad de obtener información tanto para confirmar los datos clínicos como para añadir elementos de estructuras que no eran visibles con el estudio radiológico convencional.

41 Indicaciones Generales
Dolor cervical, dorsal y lumbar Espondilolisis y espondilolistesis Discopatías Tumores Enfermedades infecciosas (TBC) Traumatismos de columna vertebral (colapso de cuerpos o fractura) Enfermedades congénitas Osteopenias – Osteoporosis Osteoartrosis Patología degenerativa Alineación Las radiografías deben solicitarse en posición de pie y descalzo para hacer una evaluación óptima

42 Rx Transoral

43 Columna Cervical – Rx lateral

44 Columna Cervical – Rx Anteroposterior

45 Columna torácica – Rx lateral

46 Columna lumbar – Rx Frente

47 Columna lumbar – Rx lateral

48 Columna lumbar – Rx oblicua

49 Resonancia nuclear magnética - RNM

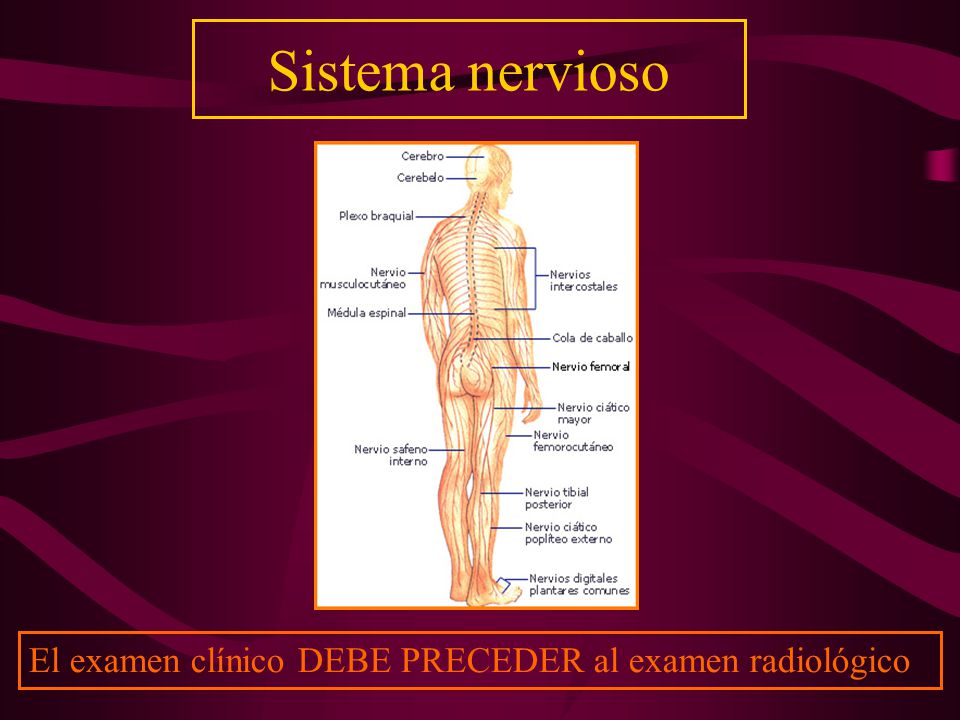

50 Sistema nervioso El examen clínico DEBE PRECEDER al examen radiológico

51 Indicaciones de las radiografías de cráneo
Traumatismos GRAVES en un adulto especialmente con prolongada perdida de conciencia o cuando se aprecie clínicamente una fractura con hundimiento. En niños con traumatismos leves con exploración clínica normal NO es una indicación de Rx. Cuando hay salida de liquido por oídos o nariz después de traumatismo significa siempre una fractura de base de cráneo. Es muy difícil de reconocer en las radiografías.

52 Indicaciones de las radiografías de cráneo
Ayudará al diagnóstico en un abultamiento o depresión local en el cráneo si este es fijo al examen clínico y no que solamente este en el cuero cabelludo. Si es blando hay que descartar infección o tumor. Generalmente no proporcionan información útil en el dolor de cabeza persistente a menos que existan signos clínicos y este estudio pueda manifestar por ejemplo metástasis intracraneales. Metástasis o enfermedad general como Paget (Rx perfil).

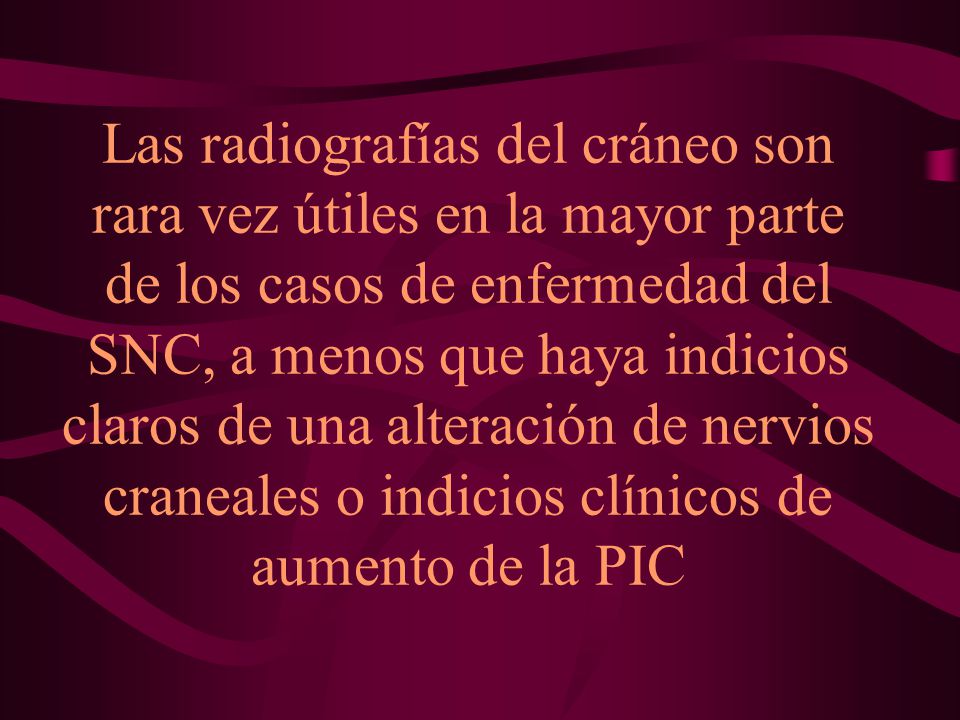

53 Las radiografías del cráneo son rara vez útiles en la mayor parte de los casos de enfermedad del SNC, a menos que haya indicios claros de una alteración de nervios craneales o indicios clínicos de aumento de la PIC

54 Rx. Cráneo Frente

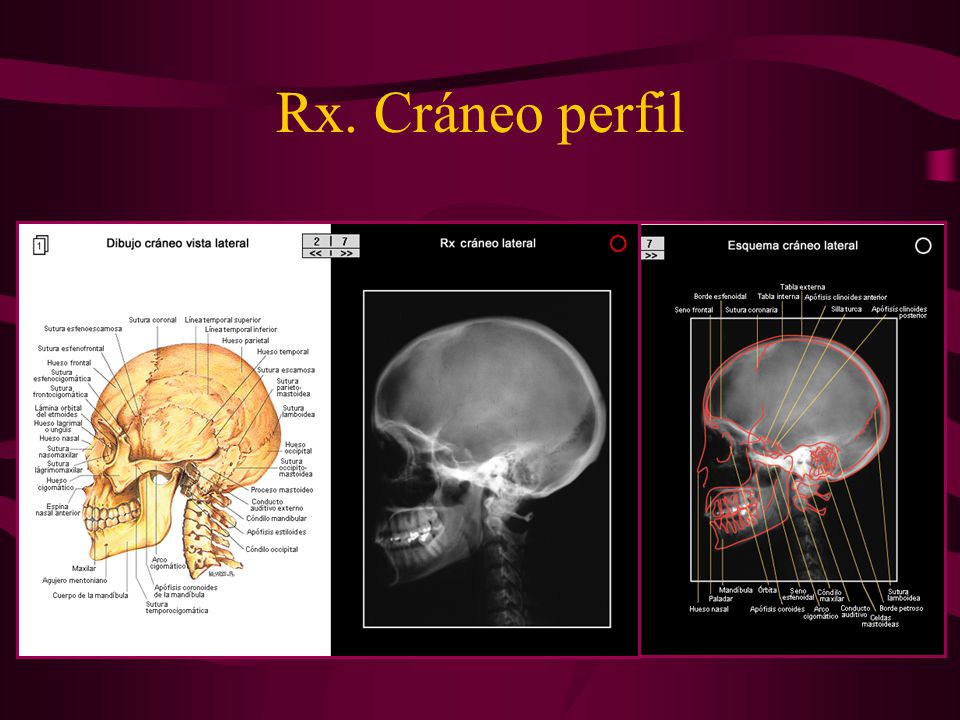

55 Rx. Cráneo perfil

56 Posiciones especiales: Proyección de Hirtz

57 Tomografía axial computada TAC

58 Tomografía axial computada TAC

59 Resonancia Nuclear Magnética RNM

60 Tomografía axial computada TAC

61 Resonancia Nuclear Magnética RNM

62 Traumatismo de cráneo

63 Hematoma subdural Agudo
Hematoma extradural Hematoma subdural Agudo Hematoma subdural Crónico

64 Ecografía cerebral transfontanelar

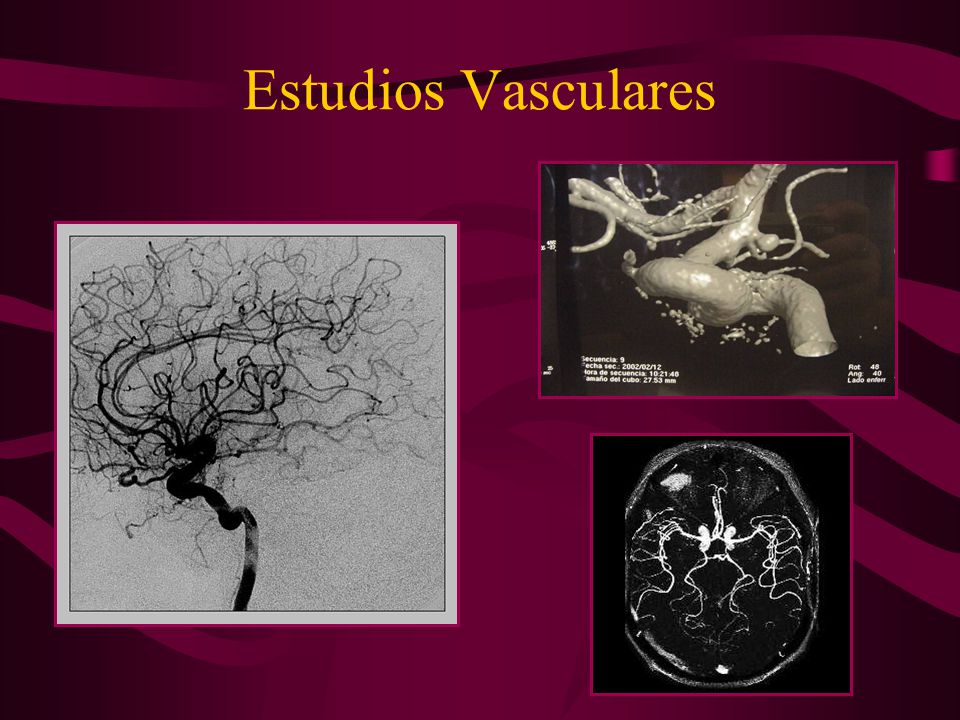

65 Estudios Vasculares

66 Muchas gracias por su atención …
