Módulo no. 4 Aplicaciones

Presentación del tema: "Módulo no. 4 Aplicaciones"— Transcripción de la presentación:

1 Módulo no. 4 Aplicaciones
Curso Básico Módulo no. 4 Aplicaciones

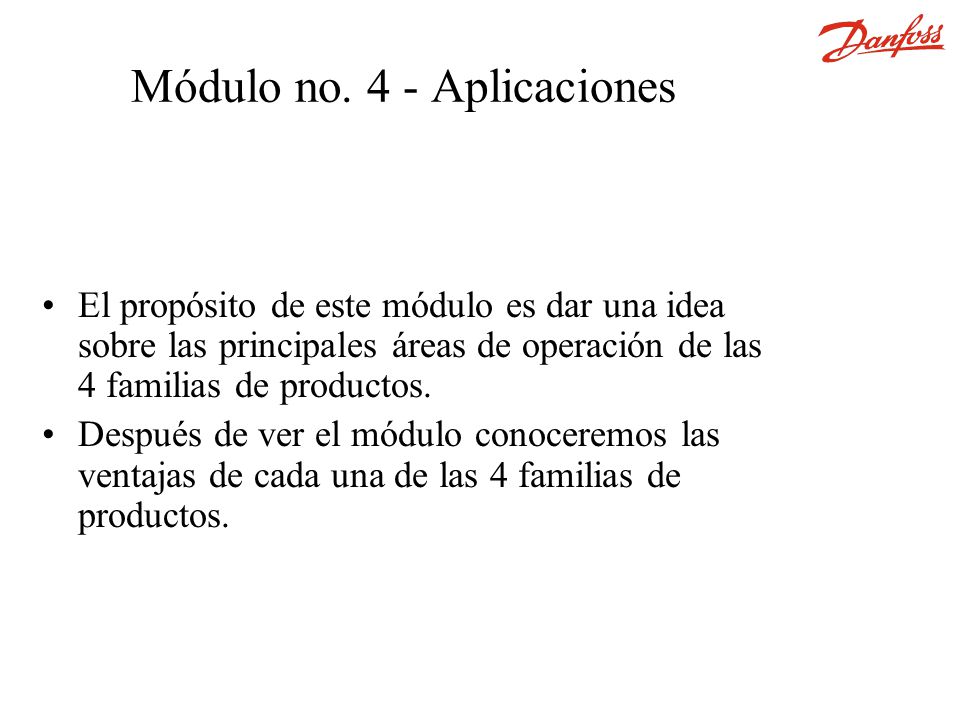

2 Módulo no. 4 - Aplicaciones
El propósito de este módulo es dar una idea sobre las principales áreas de operación de las 4 familias de productos. Después de ver el módulo conoceremos las ventajas de cada una de las 4 familias de productos.

3 Vision general de aplicaciones
CFC, HCFC,HFC R 717 Complejidad en planta HC Potencia

4 Vision general de aplicaciones
CFC, HCFC,HFC R 717 Complejidad en planta Grandes instaladores Supermercados Instaladores Fabricantes (OEMs) HC Potencia

5 Módulo no. 4 - Aplicaciones
La familia de Refrigeración y Aire Acondicionado esta dividida en 4 familias de productos. Cada familia de producto esta dividida en más subgrupos. The 4 product families can be further divided into more specialised sub-groups All our products are sold to two main groups of costumers: OEM’s and Installers OEM means Original Equipment Manufacturer An OEM makes products under his own name using our products. Our products may be labelled, which means that we do not write Danfoss and our part number on the product. The installer is the company who are installing the refrigerating system for the end-user. The installer may also be doing service on the refrigerating system. Todos los productos se venden según dos principales grupos: OEM’s e Instaladores

6 Módulo no. 4 - Aplicaciones Aire Acondicionado
Cuando hablamos de Aire Acondicionado nos referimos también la enfriamiento de aire o control de la temperatura o humedad del aire. Las pequeñas unidades de enfriamiento son compactas (todo en una) y se colocan en el punto a enfriar. Las de tamaño medio normalmente llevan unidades partidas (split) y están colocadas cerca de el lugar a enfriar. Las unidades grandes se colocan en habitaciones o en tejados con tuberías hasta el punto a enfriar. SELF CONTAINED UNIT: all components are built together into one unit SPLIT UNIT: the evaporator are placed at the place of cooling the rest are built together as a unit and placed as close as possible to the point of cooling.

7 Módulo no. 4 - Aplicaciones Aire Acondicionado
Las instalaciones de Aire Acondicionado se utilizan en: Oficinas Tiendas Supermercados Restaurantes Hoteles Casas Coches

8 Módulo no. 4 - Aplicaciones Aire Acondicionado
Unidad interior Unidad exterior Sitema partido (Split)

9 Módulo no. 4 - Aplicaciones Aire Acondicionado

10 Módulo no. 4 - Aplicaciones Refrigeración Comercial
Hablando sobre Refrigeración Comercial pensamos en pequeñas instalaciones como cámaras pequeñas o unidades pequeñas de refrigeración en edificios Los refrigerantes usuales son: HFC’s o HCFC’s Las tuberías suelen ser de cobre. Utilizando refrigerantes HFC/HCFC, se piensa que la refrigeración es muy distinta comparada con la refrigeración industrial Commercial Refrigeration systems could be: Bar cooling Catering refrigeration units Bottle coolers Ice-cream vending machines Ice (cubs / flakes) making machines for restaurants and shops Bakery refrigeration equipment Cold rooms (walk-in) Pharmaceutical (blood plasma) Frozen beverage machines Drinking water coolers / fountains

11 Módulo no. 4 - Aplicaciones Refrigeración Comercial
Los sistemas de refrigeración se utilizan en: Muebles bar Unidades de catering Enfriadores de botellas Maquinas expendedoras de helados Maquinas de elaboración de helados y refrescos Equipos para panaderías Cámaras Usos farmacéuticos (mantenimiento de sangre) Máquinas para bebidas heladas Enfriadores de agua/Fuentes

12 Módulo no. 4 - Aplicaciones Refrigeración Comercial
Commercial Refrigeration systems could be: Bar cooling Catering refrigeration units Bottle coolers Ice-cream vending machines Ice (cubs / flakes) making machines for restaurants and shops Bakery refrigeration equipment Cold rooms (walk-in) Pharmaceutical (blood plasma) Frozen beverage machines Drinking water coolers / fountains

13 Módulo no. 4 - Aplicaciones Refrigeración Comercial
Commercial Refrigeration systems could be: Bar cooling Catering refrigeration units Bottle coolers Ice-cream vending machines Ice (cubs / flakes) making machines for restaurants and shops Bakery refrigeration equipment Cold rooms (walk-in) Pharmaceutical (blood plasma) Frozen beverage machines Drinking water coolers / fountains

14 Módulo no. 4 - Aplicaciones Supermercados
Hablando sobre Supermercados pensamos en ADAP-KOOL usualmente y relativamente en pequeñas instalaciones El principal refrigerante es: HCFC Las tuberías usualmente son de cobre.

15 Módulo no. 4 - Aplicaciones Supermercados
Sistemas de Refrigeración para Supermercados se utilizan en: Islas Cabinas Cámaras Sistemas Centralizados Unidades Condensadoras Remotas

16 Módulo no. 4 - Aplicaciones Supermercados

17 Módulo no. 4 - Aplicaciones Supermercados

18 Módulo no. 4 - Aplicaciones Refrigeración Industrial
Hablando de Refrigeración Industrial pensamos en grandes instalaciones de refrigeración El principal refrigerante es: R717 = Amoniaco, pero también se pueden utilizar otros refrigerantes Las tuberías son normalmente de hierro. Utilizando R717, la refrigeración es muy distinta a la refrigeración comercial.

19 Módulo no. 4 - Aplicaciones Refrigeración Industrial
Los sistemas de Refrigeración Industrial pueden instalarse en. Mataderos Vaquerías Fabricas de Helados Fabricas de Manipulación de alimentos Almacenes Congeladores rápidos de placas o Túneles de congelación Plantas químicas Plantas Petroquímicas Enfriadores de salmuera o agua

20 Módulo no. 4 - Aplicaciones Refrigeración Industrial

21 Módulo no. 4 - Aplicaciones Refrigeración Industrial
