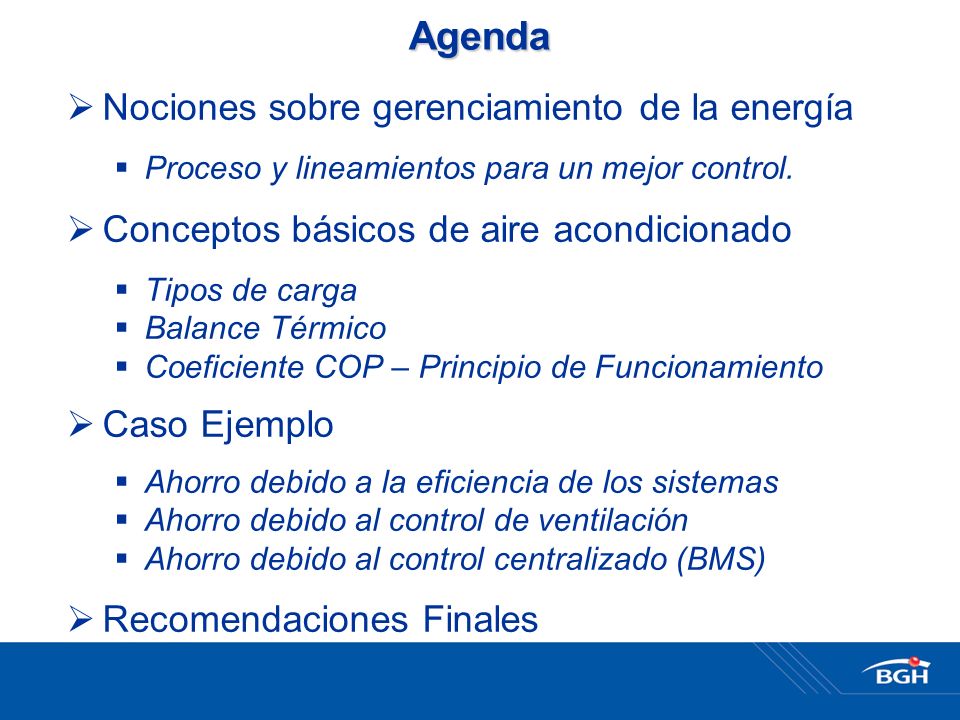

2 Agenda Nociones sobre gerenciamiento de la energía
Proceso y lineamientos para un mejor control. Conceptos básicos de aire acondicionado Tipos de carga Balance Térmico Coeficiente COP – Principio de Funcionamiento Caso Ejemplo Ahorro debido a la eficiencia de los sistemas Ahorro debido al control de ventilación Ahorro debido al control centralizado (BMS) Recomendaciones Finales

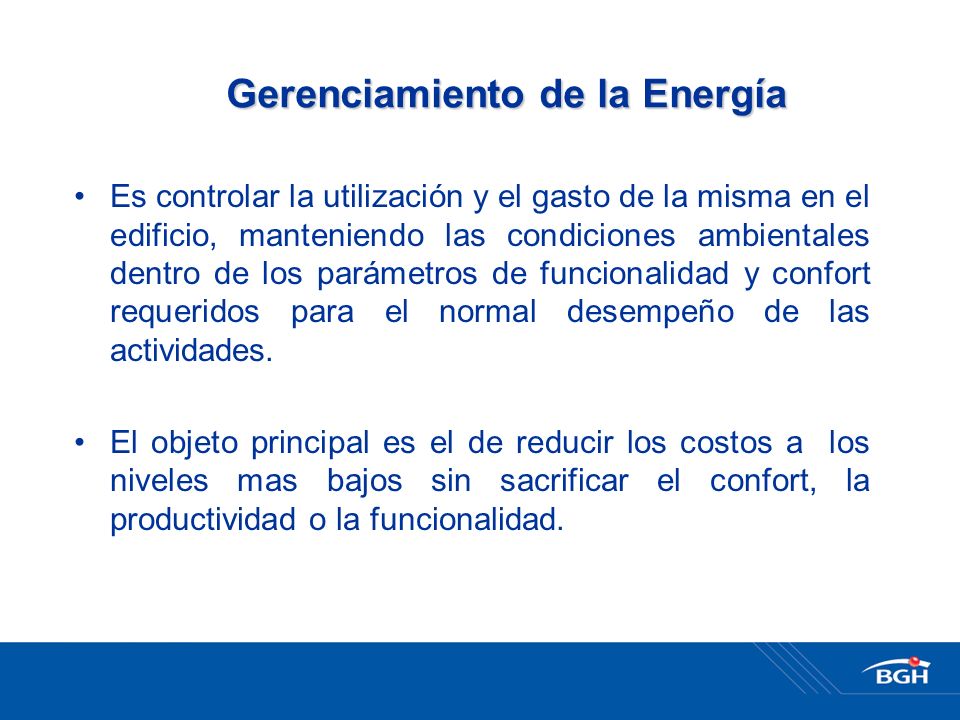

3 Gerenciamiento de la Energía
Es controlar la utilización y el gasto de la misma en el edificio, manteniendo las condiciones ambientales dentro de los parámetros de funcionalidad y confort requeridos para el normal desempeño de las actividades. El objeto principal es el de reducir los costos a los niveles mas bajos sin sacrificar el confort, la productividad o la funcionalidad.

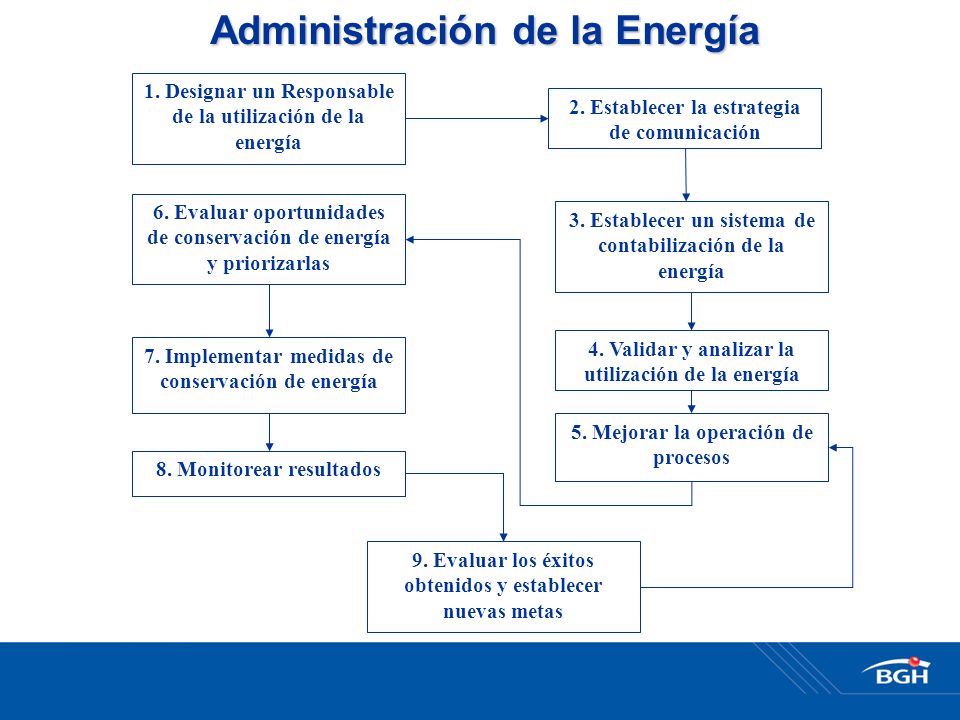

4 Administración de la Energía
3. Establecer un sistema de contabilización de la energía 1. Designar un Responsable de la utilización de la energía 2. Establecer la estrategia de comunicación 4. Validar y analizar la utilización de la energía 5. Mejorar la operación de procesos 6. Evaluar oportunidades de conservación de energía y priorizarlas 7. Implementar medidas de conservación de energía 8. Monitorear resultados 9. Evaluar los éxitos obtenidos y establecer nuevas metas

5 Conceptos Básicos ¿Que es el aire acondicionado?
El aire acondicionado es mantener constantes, a lo largo del tiempo, una serie de condiciones ambientales. Estas pueden ser: Sicométricas: Temperatura, Humedad relativa, etc Sanitarias: Limpieza, contenido de CO2, olores.

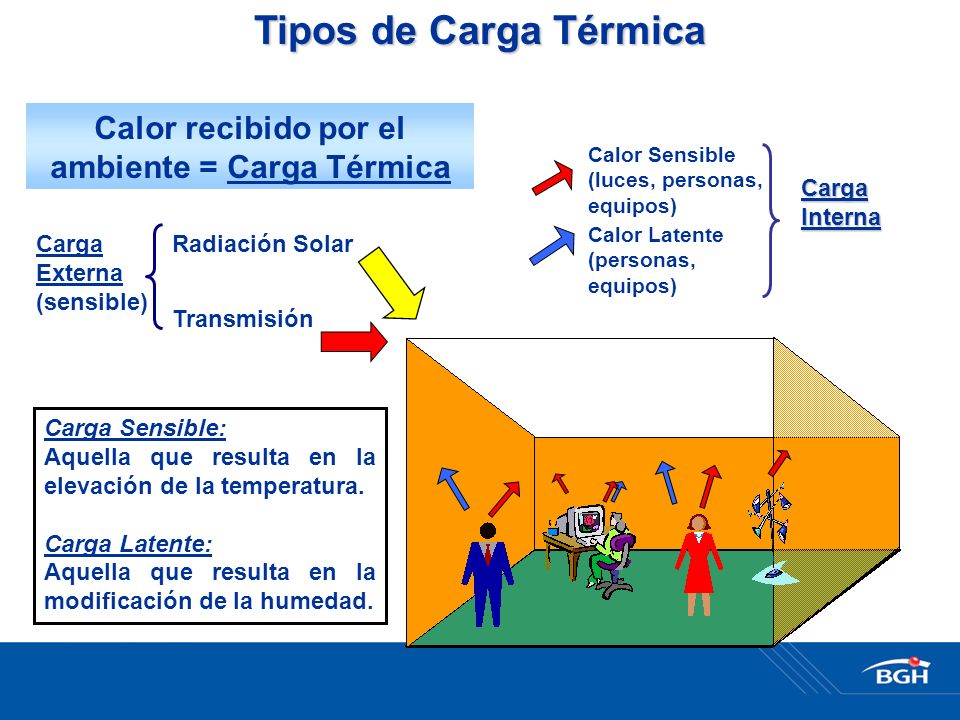

6 ambiente = Carga Térmica
Tipos de Carga Térmica Carga Externa (sensible) Radiación Solar Transmisión Calor Sensible (luces, personas, equipos) Calor Latente (personas, Interna Carga Sensible: Aquella que resulta en la elevación de la temperatura. Carga Latente: Aquella que resulta en la modificación de la humedad. Calor recibido por el ambiente = Carga Térmica

7 La temperatura interior se eleva

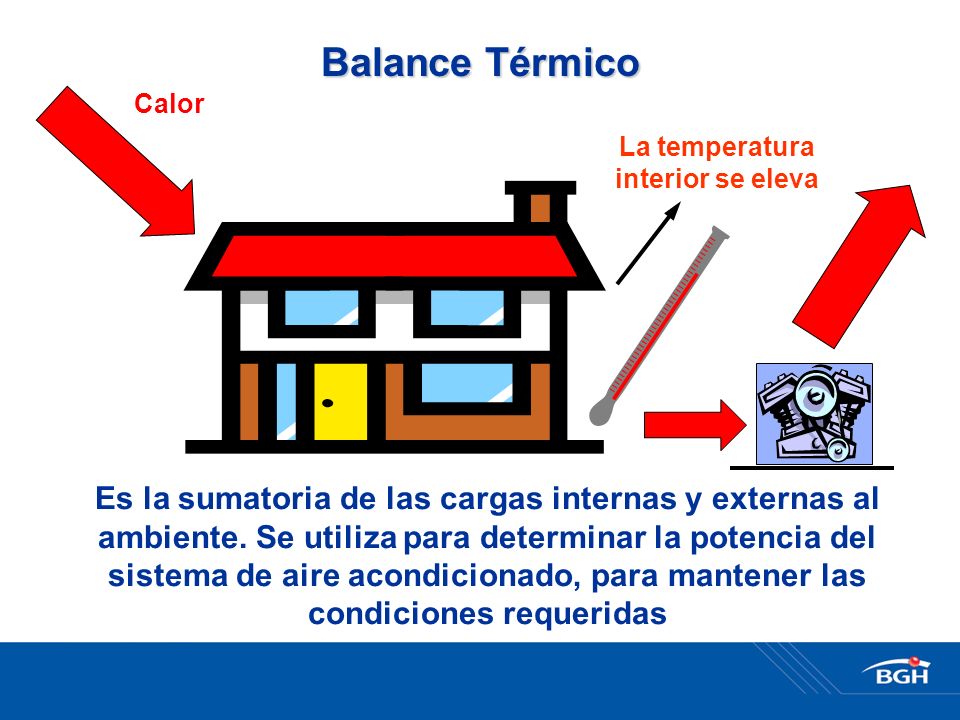

Balance Térmico La temperatura interior se eleva Calor Es la sumatoria de las cargas internas y externas al ambiente. Se utiliza para determinar la potencia del sistema de aire acondicionado, para mantener las condiciones requeridas

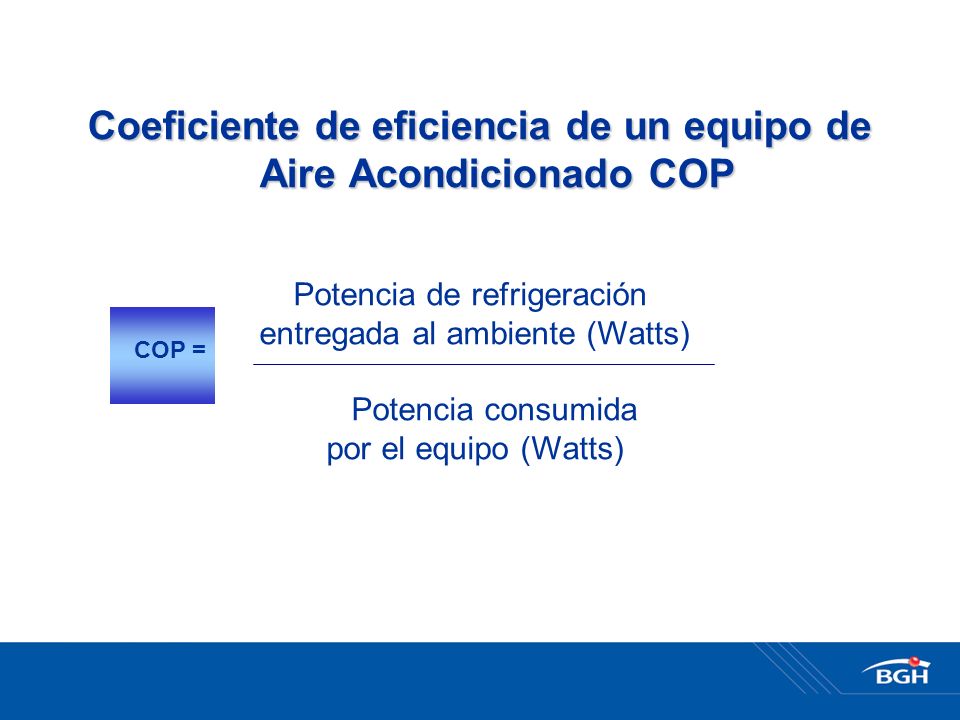

8 Coeficiente de eficiencia de un equipo de Aire Acondicionado COP
Potencia de refrigeración entregada al ambiente (Watts) Potencia consumida por el equipo (Watts)

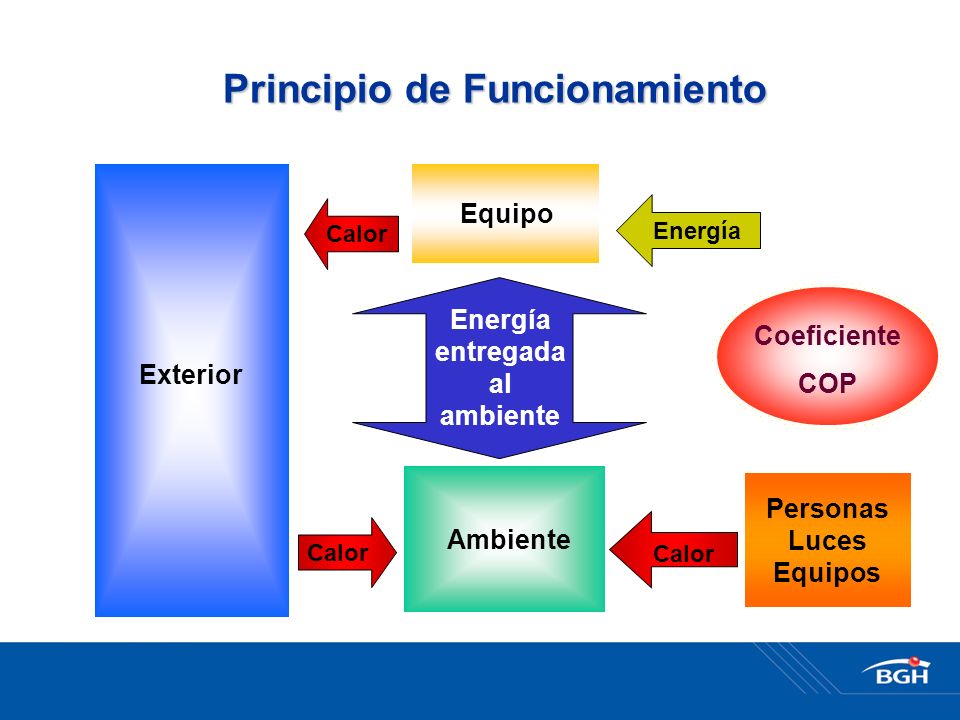

9 Principio de Funcionamiento
Ambiente Personas Luces Equipos Energía Equipo Exterior Calor Coeficiente COP Energía entregada al ambiente

10 Caso Ejemplo

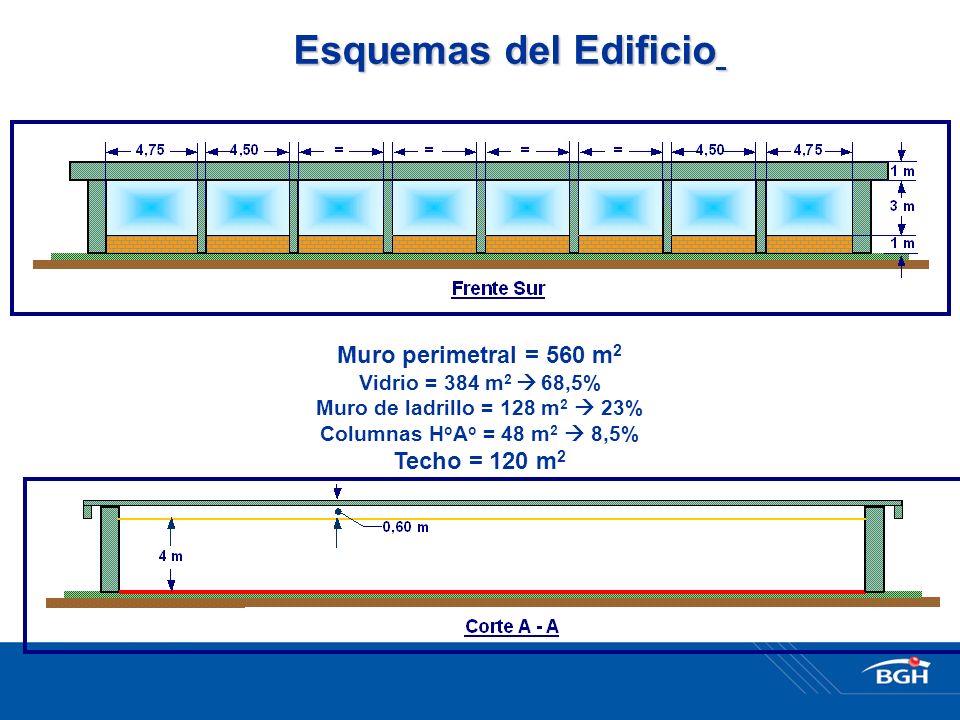

11 Esquemas del Edificio Muro perimetral = 560 m2 Techo = 120 m2
Vidrio = 384 m2  68,5% Muro de ladrillo = 128 m2  23% Columnas HoAo = 48 m2  8,5% Techo = 120 m2

12 Esquemas del Edificio

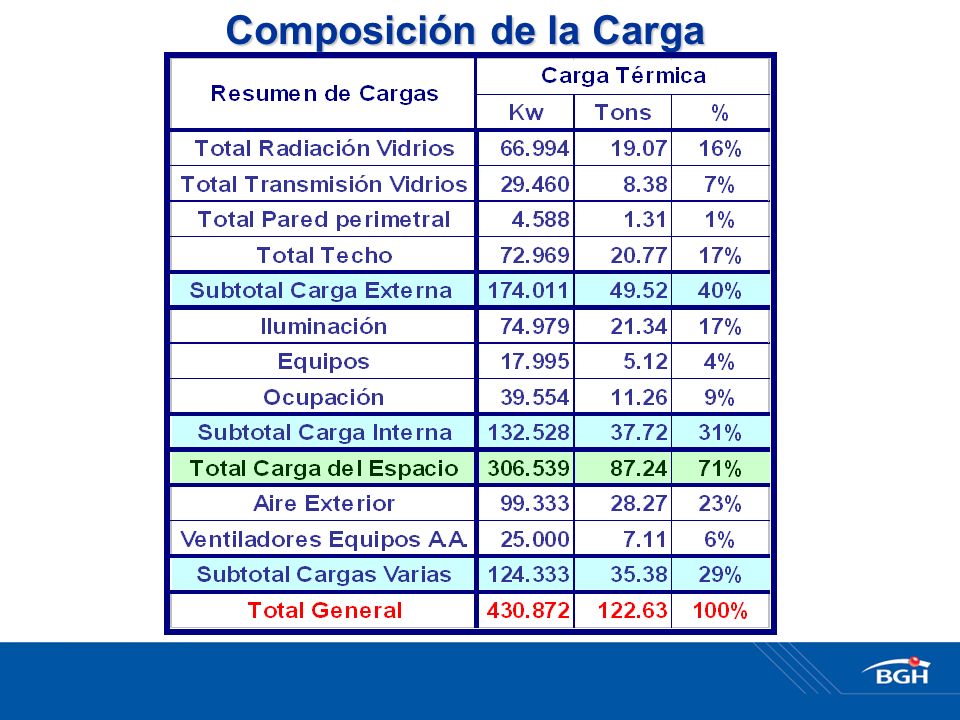

13 Composición de la Carga

14 Composición de la Carga

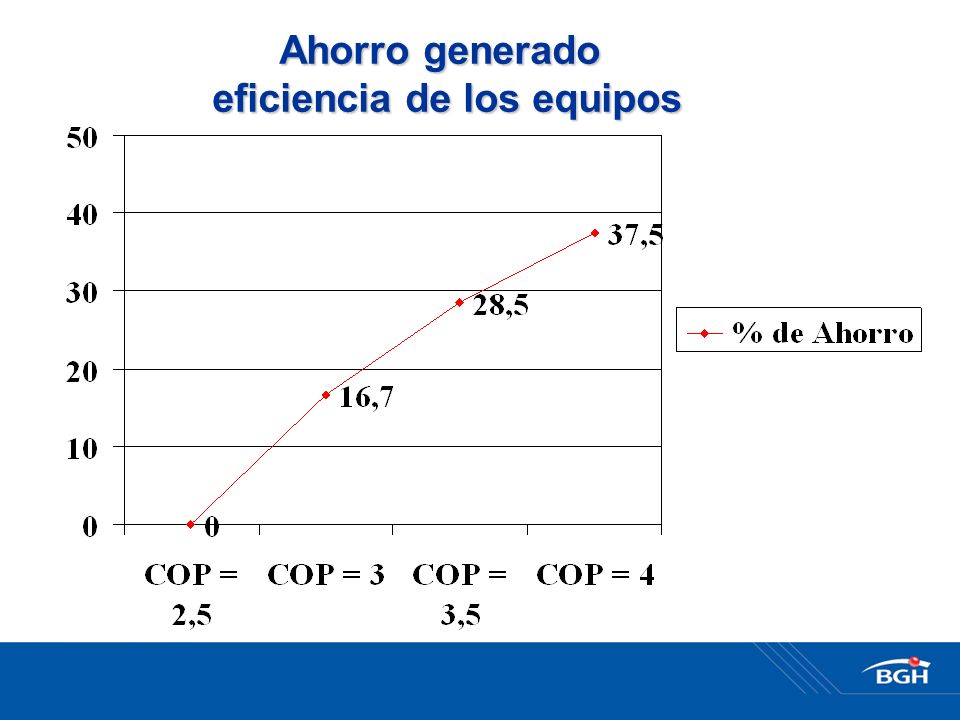

15 eficiencia de los equipos
Ahorro generado eficiencia de los equipos

16 Productos Disponibles

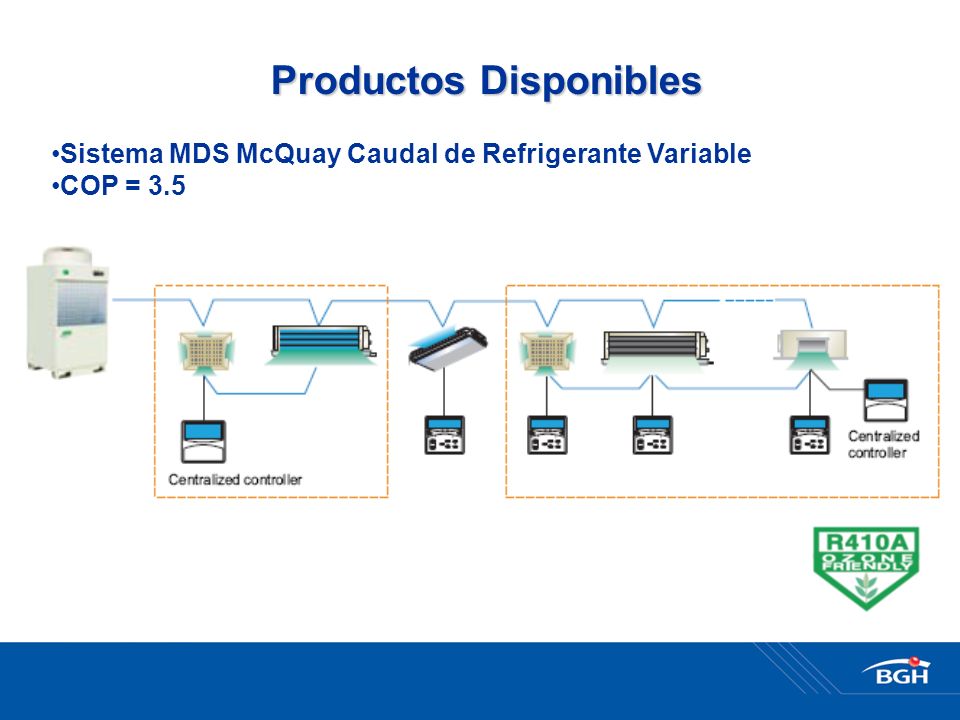

Sistema MDS McQuay Caudal de Refrigerante Variable COP = 3.5

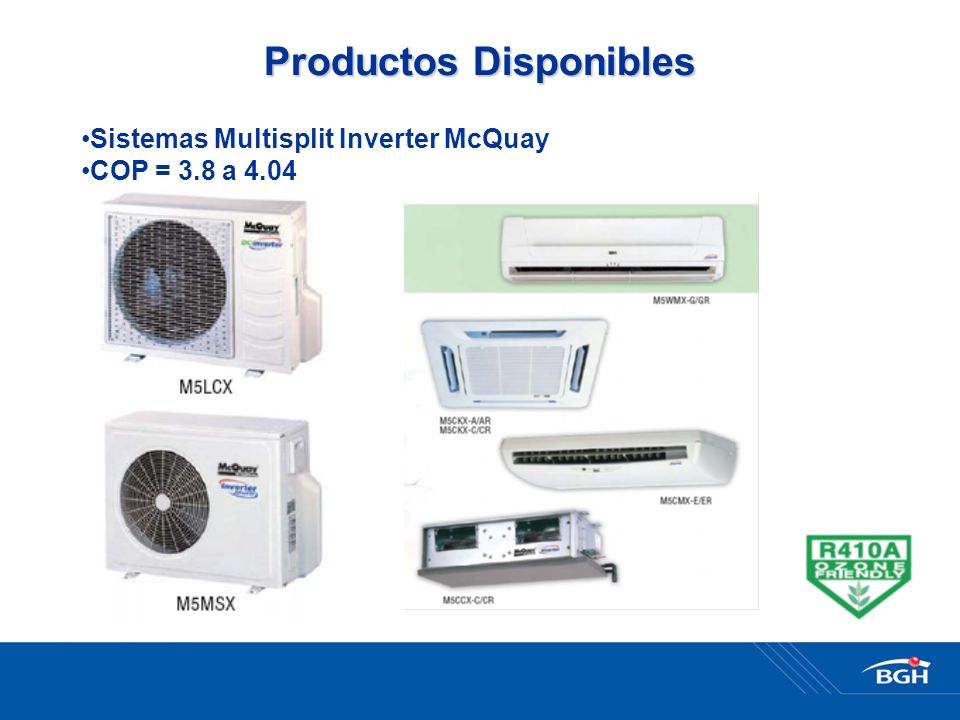

17 Productos Disponibles
Sistemas Multisplit Inverter McQuay COP = 3.8 a 4.04

18 Productos Disponibles

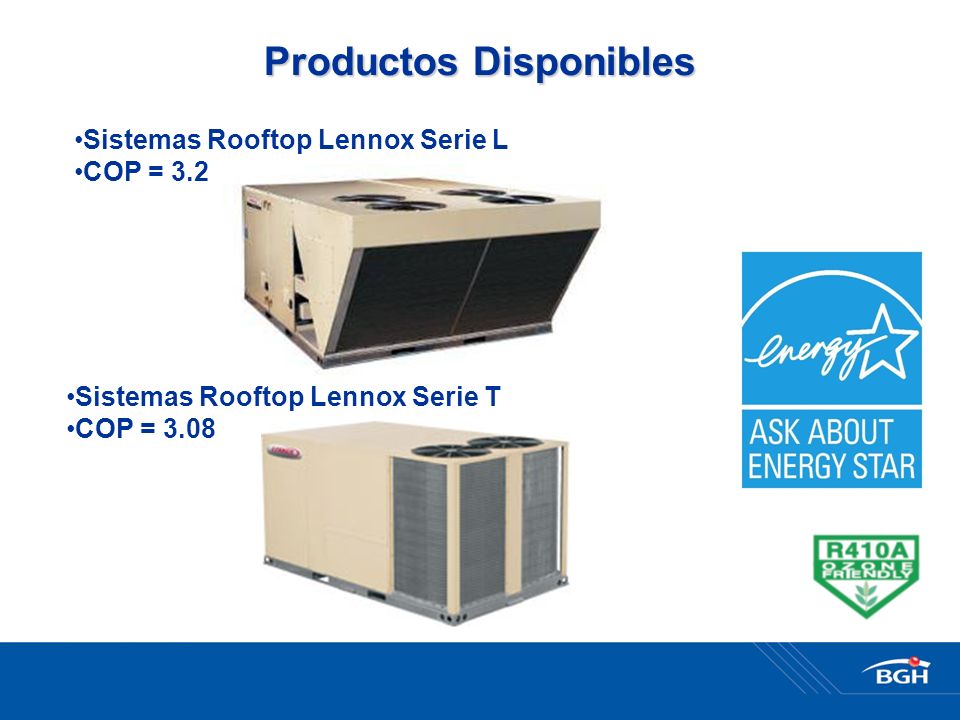

Sistemas Rooftop Lennox Serie L COP = 3.2 Sistemas Rooftop Lennox Serie T COP = 3.08

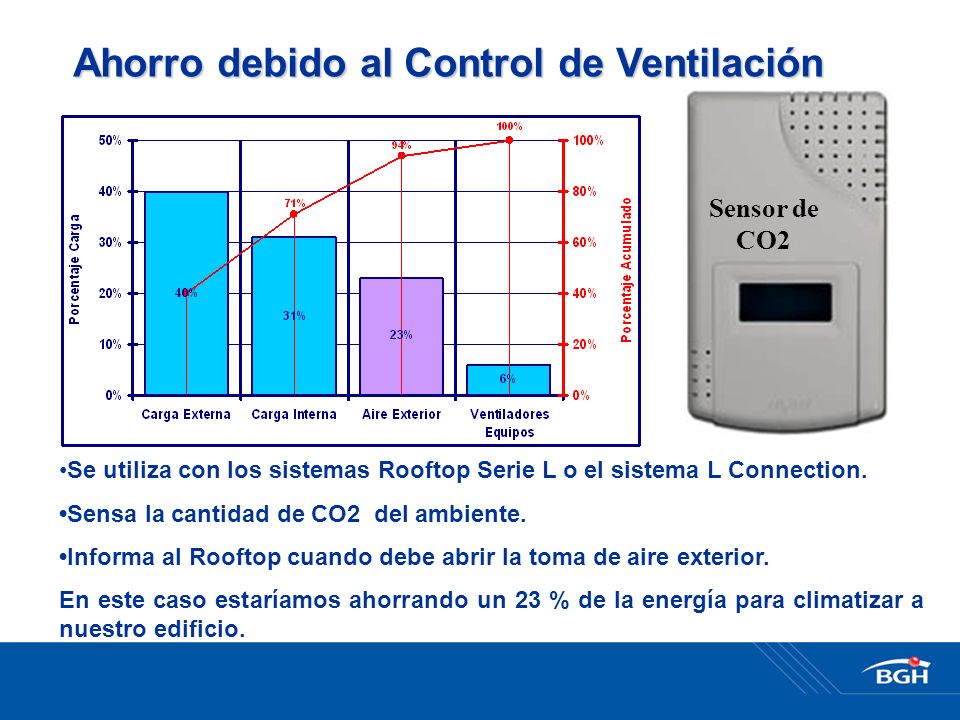

19 Ahorro debido al Control de Ventilación
Sensor de CO2 •Se utiliza con los sistemas Rooftop Serie L o el sistema L Connection. •Sensa la cantidad de CO2 del ambiente. •Informa al Rooftop cuando debe abrir la toma de aire exterior. En este caso estaríamos ahorrando un 23 % de la energía para climatizar a nuestro edificio.

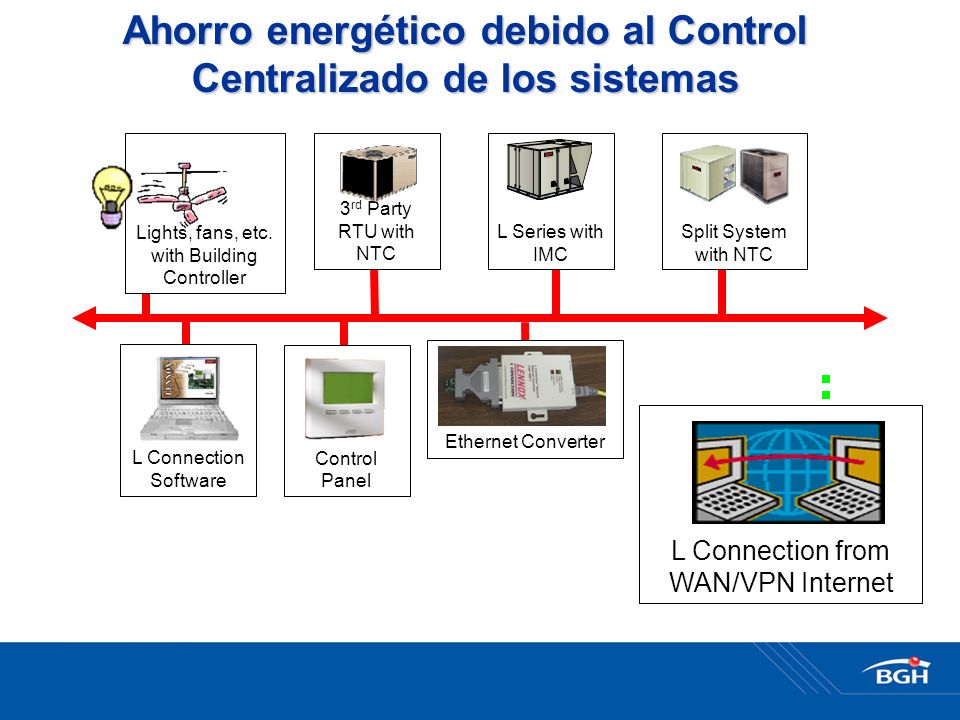

20 Ahorro energético debido al Control Centralizado de los sistemas
Lights, fans, etc. with Building Controller 3rd Party RTU with NTC L Series with IMC Split System with NTC Ethernet Converter L Connection Software Network Control Panel L Connection from WAN/VPN Internet

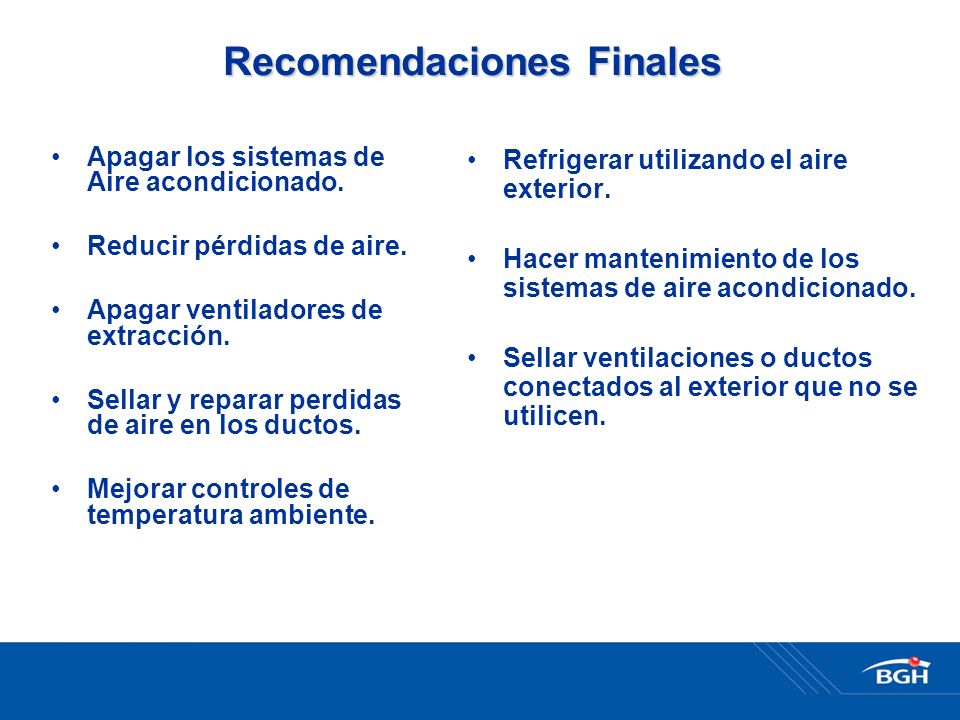

21 Recomendaciones Finales
Apagar los sistemas de Aire acondicionado. Reducir pérdidas de aire. Apagar ventiladores de extracción. Sellar y reparar perdidas de aire en los ductos. Mejorar controles de temperatura ambiente. Refrigerar utilizando el aire exterior. Hacer mantenimiento de los sistemas de aire acondicionado. Sellar ventilaciones o ductos conectados al exterior que no se utilicen.

22 Dudas? Preguntas?

23 MUCHAS GRACIAS !
