ELIMINADORES DE CALOR SENSIBLE (ECS) DEL AIRE SIN COMPRESIÓN MECÁNICA.

Presentación del tema: "ELIMINADORES DE CALOR SENSIBLE (ECS) DEL AIRE SIN COMPRESIÓN MECÁNICA."— Transcripción de la presentación:

1 ELIMINADORES DE CALOR SENSIBLE (ECS) DEL AIRE SIN COMPRESIÓN MECÁNICA.
Bienestar, calidad y compromiso con el medio ambiente ELIMINADORES DE CALOR SENSIBLE (ECS) DEL AIRE SIN COMPRESIÓN MECÁNICA. TRES SOLUCIONES DISTINTAS. SEINSA, INGENIERÍA E INSTALACIONES C/ Corazón de María 62-2ºC, Madrid Tlf.: – Fax: .:

2 SISTEMAS CONVENCIONALES

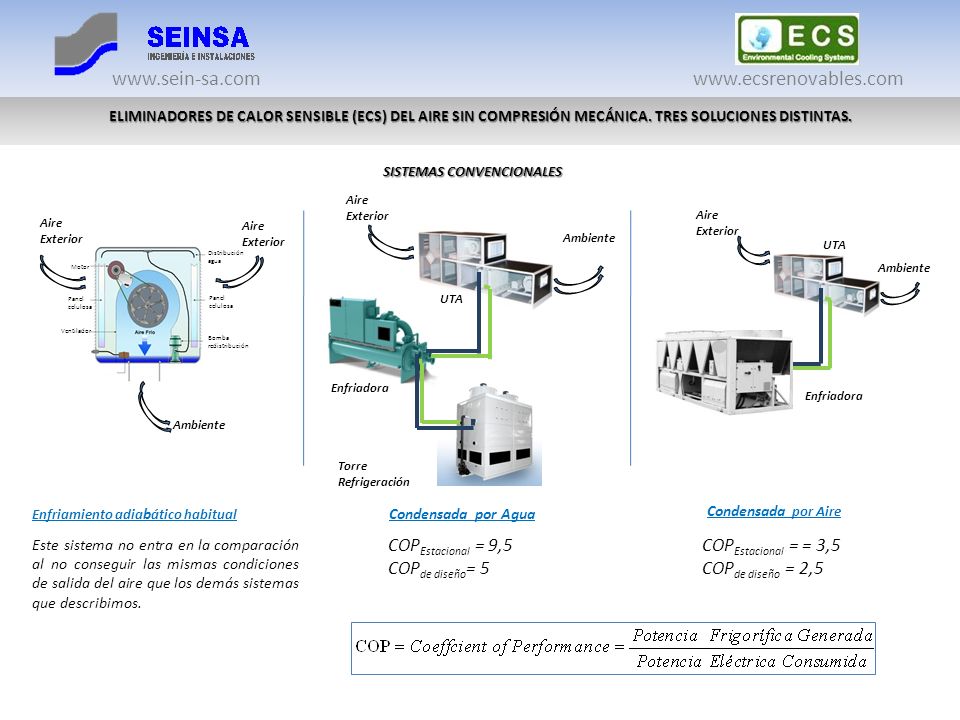

ELIMINADORES DE CALOR SENSIBLE (ECS) DEL AIRE SIN COMPRESIÓN MECÁNICA. TRES SOLUCIONES DISTINTAS. SISTEMAS CONVENCIONALES Aire Exterior Ambiente UTA Enfriadora Torre Refrigeración Ambiente UTA Enfriadora Aire Exterior Aire Exterior Panel celulosa Motor Ventilador Bomba redistribución Distribución agua Ambiente Enfriamiento adiabático habitual Condensada por Agua Condensada por Aire Este sistema no entra en la comparación al no conseguir las mismas condiciones de salida del aire que los demás sistemas que describimos. COPEstacional = 9,5 COPde diseño= 5 COPEstacional = = 3,5 COPde diseño = 2,5

3 Sistema Indirecto/Directo Sin Aerosoles

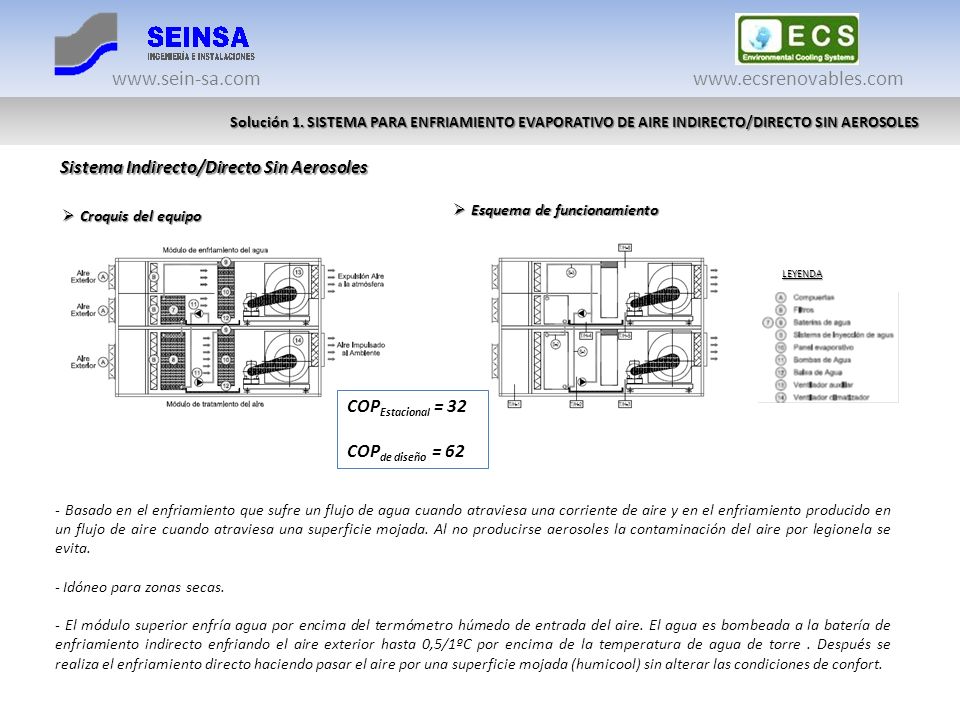

Solución 1. SISTEMA PARA ENFRIAMIENTO EVAPORATIVO DE AIRE INDIRECTO/DIRECTO SIN AEROSOLES Sistema Indirecto/Directo Sin Aerosoles Esquema de funcionamiento Croquis del equipo LEYENDA COPEstacional = 32 COPde diseño = 62 - Basado en el enfriamiento que sufre un flujo de agua cuando atraviesa una corriente de aire y en el enfriamiento producido en un flujo de aire cuando atraviesa una superficie mojada. Al no producirse aerosoles la contaminación del aire por legionela se evita. - Idóneo para zonas secas. - El módulo superior enfría agua por encima del termómetro húmedo de entrada del aire. El agua es bombeada a la batería de enfriamiento indirecto enfriando el aire exterior hasta 0,5/1ºC por encima de la temperatura de agua de torre . Después se realiza el enfriamiento directo haciendo pasar el aire por una superficie mojada (humicool) sin alterar las condiciones de confort.

4 Sistema Indirecto/Directo Sin aerosoles VS Sistema Adiabático Habitual

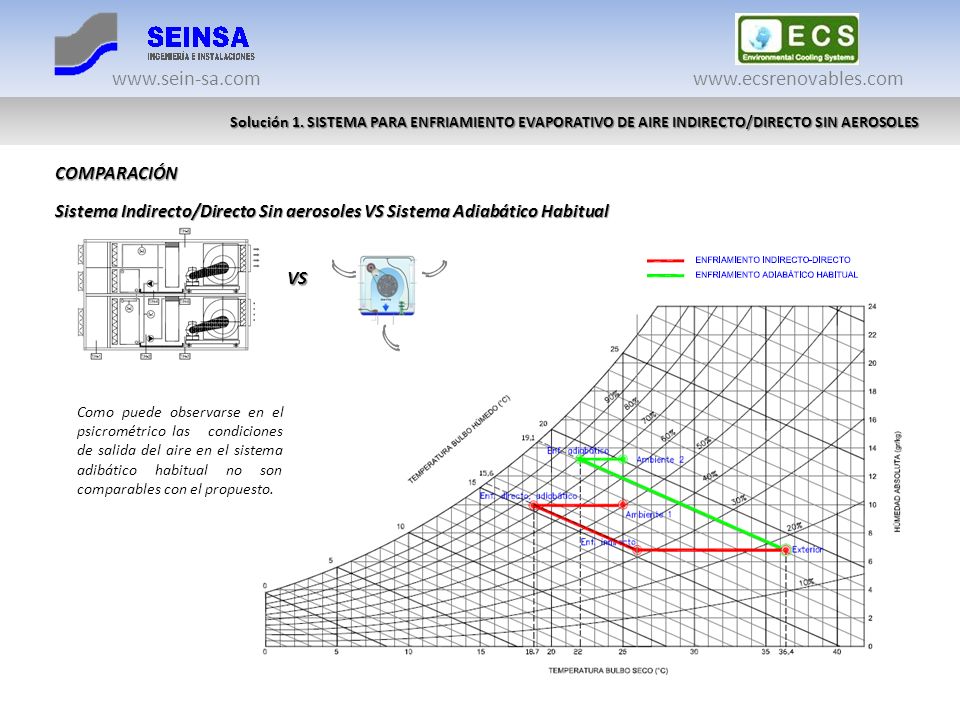

Solución 1. SISTEMA PARA ENFRIAMIENTO EVAPORATIVO DE AIRE INDIRECTO/DIRECTO SIN AEROSOLES COMPARACIÓN Sistema Indirecto/Directo Sin aerosoles VS Sistema Adiabático Habitual VS Como puede observarse en el psicrométrico las condiciones de salida del aire en el sistema adibático habitual no son comparables con el propuesto.

5 Solución 1. SISTEMA PARA ENFRIAMIENTO EVAPORATIVO DE AIRE INDIRECTO/DIRECTO SIN AEROSOLES
COMPARACIÓN Sistema Indirecto/Directo Sin Aerosoles VS Sistema de Compresión Mecánica Condensada por Aire Sistema Indirecto/Directo Sin Aerosoles VS Sistema de Compresión Mecánica Condensada por Agua VS VS Sistema Propuesto Ahorros Compresión Mecánica Condensada por Aire Sistema de Enfriamiento Indirecto/Directo sin Aerosoles Consumo de Energía Eléctrica y Emisiones de CO2 89% Económico 82% Reducción de Potencia Instalada 96% Sistema Propuesto Ahorros Compresión Mecánica Condensada por Agua Sistema de Enfriamiento Indirecto/Directo sin Aerosoles Consumo de Energía Eléctrica y Emisiones de CO2 70% Económico 60% Reducción de Potencia Instalada 92%

6 Sistema Indirecto/Directo con Torre Convencional

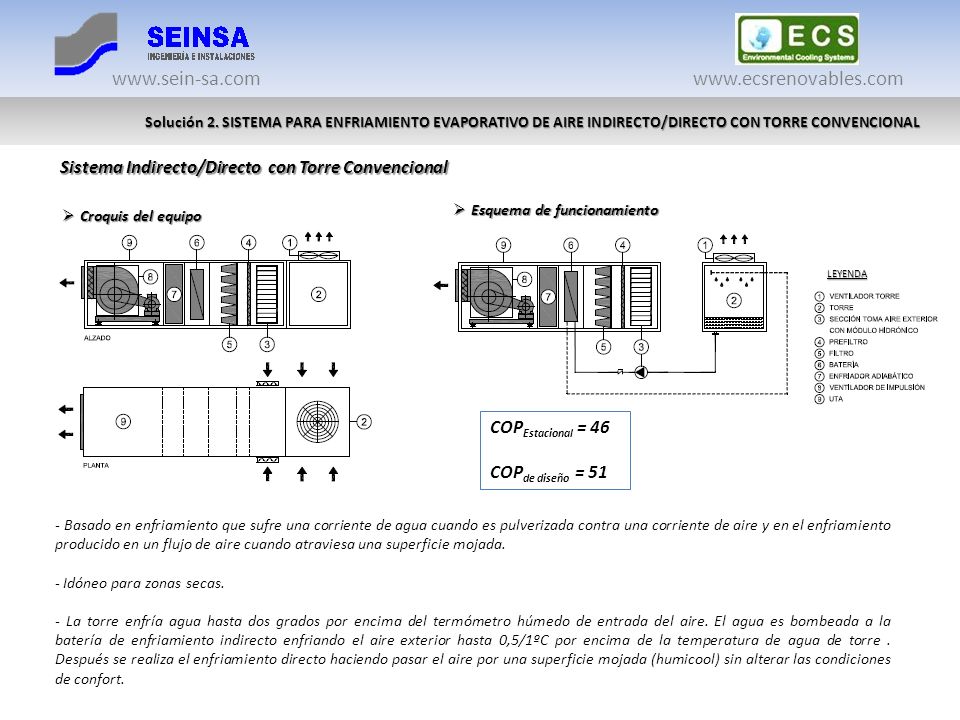

Solución 2. SISTEMA PARA ENFRIAMIENTO EVAPORATIVO DE AIRE INDIRECTO/DIRECTO CON TORRE CONVENCIONAL Sistema Indirecto/Directo con Torre Convencional Esquema de funcionamiento Croquis del equipo LEYENDA COPEstacional = 46 COPde diseño = 51 - Basado en enfriamiento que sufre una corriente de agua cuando es pulverizada contra una corriente de aire y en el enfriamiento producido en un flujo de aire cuando atraviesa una superficie mojada. - Idóneo para zonas secas. - La torre enfría agua hasta dos grados por encima del termómetro húmedo de entrada del aire. El agua es bombeada a la batería de enfriamiento indirecto enfriando el aire exterior hasta 0,5/1ºC por encima de la temperatura de agua de torre . Después se realiza el enfriamiento directo haciendo pasar el aire por una superficie mojada (humicool) sin alterar las condiciones de confort.

7 Solución 2. SISTEMA PARA ENFRIAMIENTO EVAPORATIVO DE AIRE INDIRECTO/DIRECTO CON TORRE CONVENCIONAL

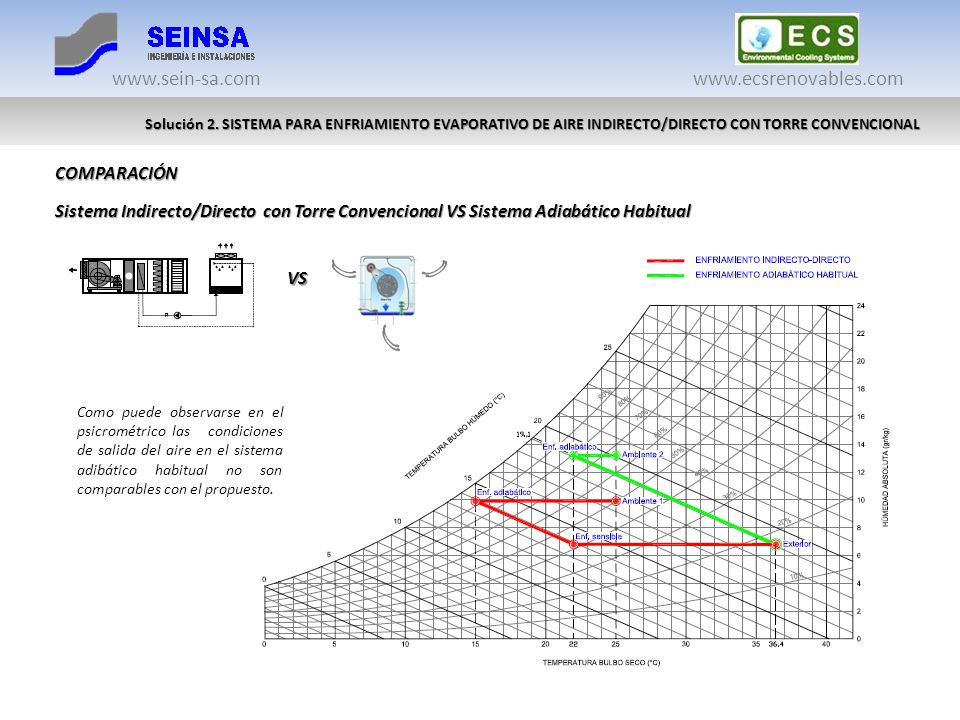

COMPARACIÓN Sistema Indirecto/Directo con Torre Convencional VS Sistema Adiabático Habitual VS Como puede observarse en el psicrométrico las condiciones de salida del aire en el sistema adibático habitual no son comparables con el propuesto.

8 Solución 2. SISTEMA PARA ENFRIAMIENTO EVAPORATIVO DE AIRE INDIRECTO/DIRECTO CON TORRE CONVENCIONAL

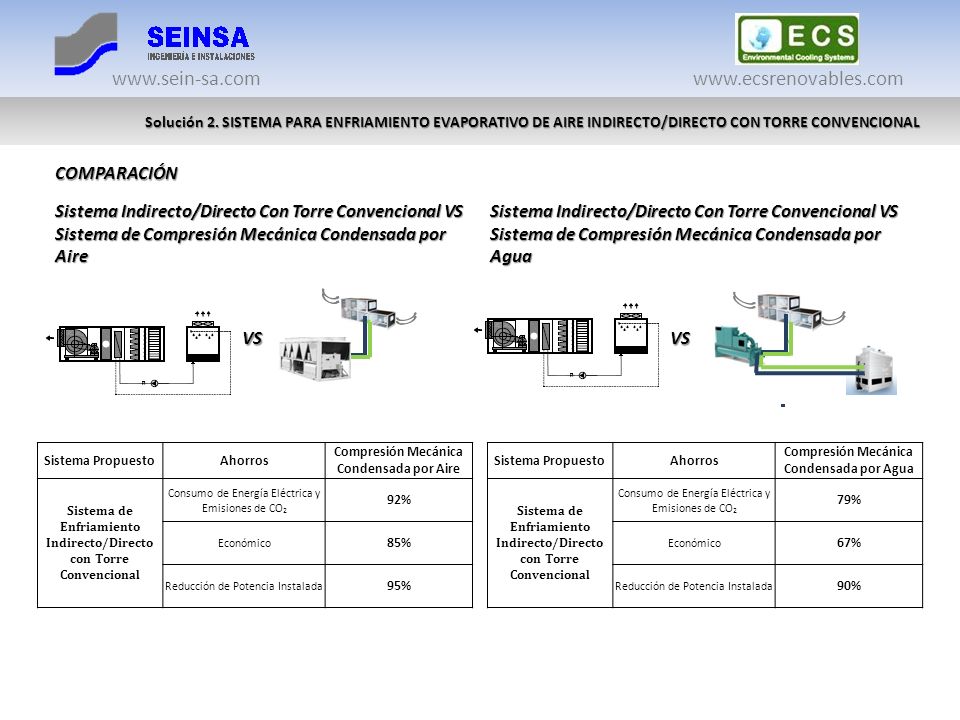

COMPARACIÓN Sistema Indirecto/Directo Con Torre Convencional VS Sistema de Compresión Mecánica Condensada por Aire Sistema Indirecto/Directo Con Torre Convencional VS Sistema de Compresión Mecánica Condensada por Agua VS VS Sistema Propuesto Ahorros Compresión Mecánica Condensada por Aire Sistema de Enfriamiento Indirecto/Directo con Torre Convencional Consumo de Energía Eléctrica y Emisiones de CO2 92% Económico 85% Reducción de Potencia Instalada 95% Sistema Propuesto Ahorros Compresión Mecánica Condensada por Agua Sistema de Enfriamiento Indirecto/Directo con Torre Convencional Consumo de Energía Eléctrica y Emisiones de CO2 79% Económico 67% Reducción de Potencia Instalada 90%

9 Sistema Indirecto/Directo con Torre Potenciada con Torre Auxiliar

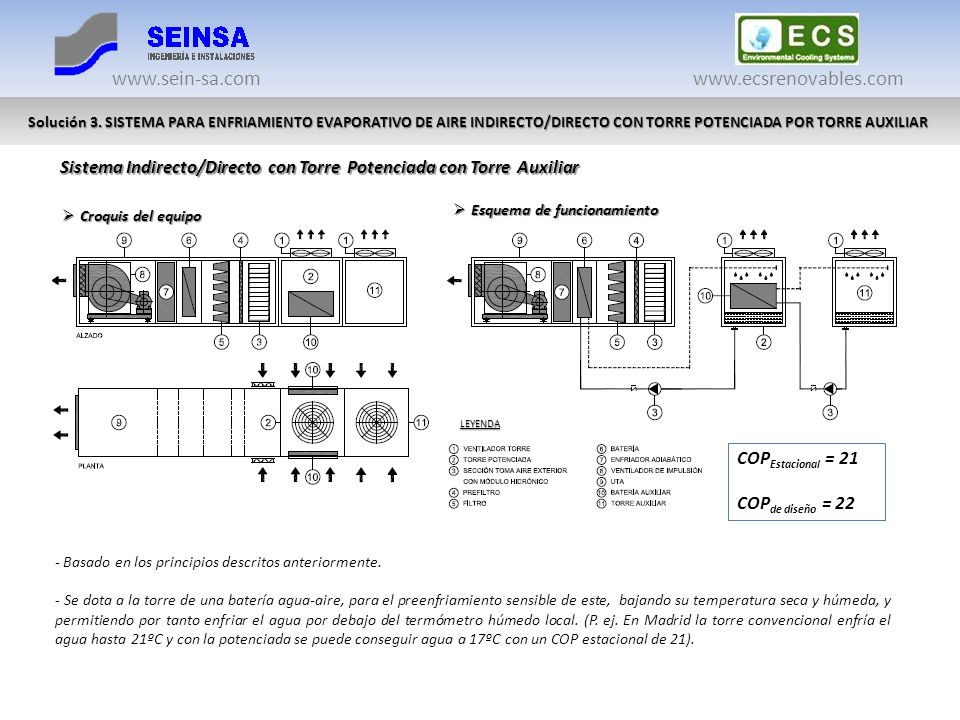

Solución 3. SISTEMA PARA ENFRIAMIENTO EVAPORATIVO DE AIRE INDIRECTO/DIRECTO CON TORRE POTENCIADA POR TORRE AUXILIAR Sistema Indirecto/Directo con Torre Potenciada con Torre Auxiliar Esquema de funcionamiento Croquis del equipo LEYENDA COPEstacional = 21 COPde diseño = 22 - Basado en los principios descritos anteriormente. Se dota a la torre de una batería agua-aire, para el preenfriamiento sensible de este, bajando su temperatura seca y húmeda, y permitiendo por tanto enfriar el agua por debajo del termómetro húmedo local. (P. ej. En Madrid la torre convencional enfría el agua hasta 21ºC y con la potenciada se puede conseguir agua a 17ºC con un COP estacional de 21).

10 Solución 3. SISTEMA PARA ENFRIAMIENTO EVAPORATIVO DE AIRE INDIRECTO/DIRECTO CON TORRE POTENCIADA POR TORRE AUXILIAR COMPARACIÓN Sistema Indirecto/Directo con Torre Potenciada con Torre Auxiliar VS Sistema Adiabático Habitual VS Como puede observarse en el psicrométrico las condiciones de salida del aire en el sistema adibático habitual no son comparables con el propuesto.

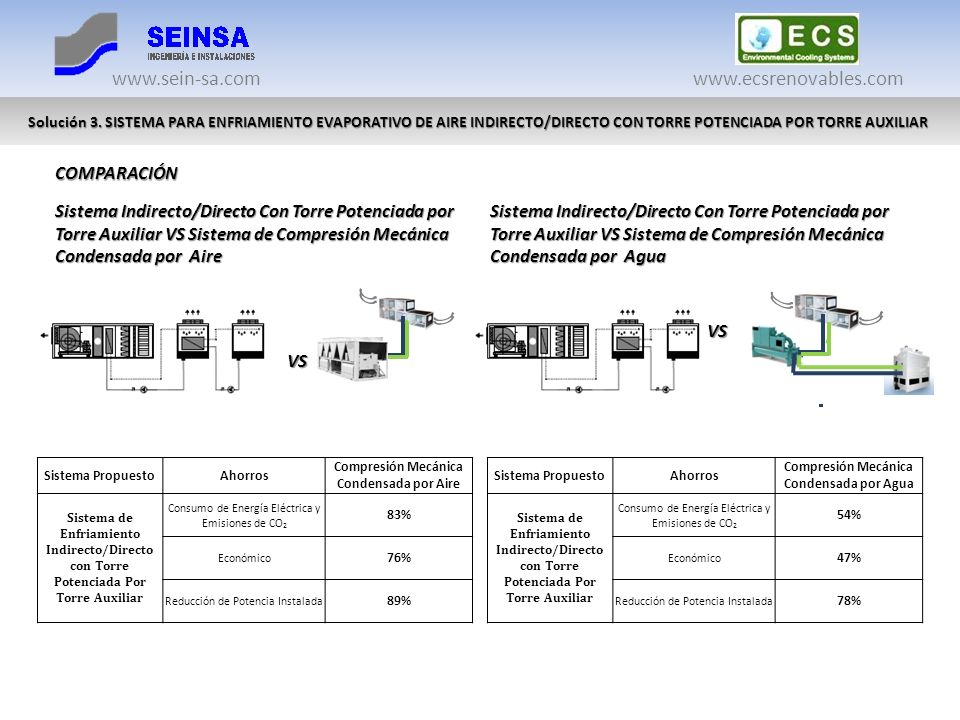

11 Solución 3. SISTEMA PARA ENFRIAMIENTO EVAPORATIVO DE AIRE INDIRECTO/DIRECTO CON TORRE POTENCIADA POR TORRE AUXILIAR COMPARACIÓN Sistema Indirecto/Directo Con Torre Potenciada por Torre Auxiliar VS Sistema de Compresión Mecánica Condensada por Aire Sistema Indirecto/Directo Con Torre Potenciada por Torre Auxiliar VS Sistema de Compresión Mecánica Condensada por Agua VS VS Sistema Propuesto Ahorros Compresión Mecánica Condensada por Aire Sistema de Enfriamiento Indirecto/Directo con Torre Potenciada Por Torre Auxiliar Consumo de Energía Eléctrica y Emisiones de CO2 83% Económico 76% Reducción de Potencia Instalada 89% Sistema Propuesto Ahorros Compresión Mecánica Condensada por Agua Sistema de Enfriamiento Indirecto/Directo con Torre Potenciada Por Torre Auxiliar Consumo de Energía Eléctrica y Emisiones de CO2 54% Económico 47% Reducción de Potencia Instalada 78%

12 ELIMINADORES DE CALOR SENSIBLE (ECS) DEL AIRE SIN COMPRESIÓN MECÁNICA

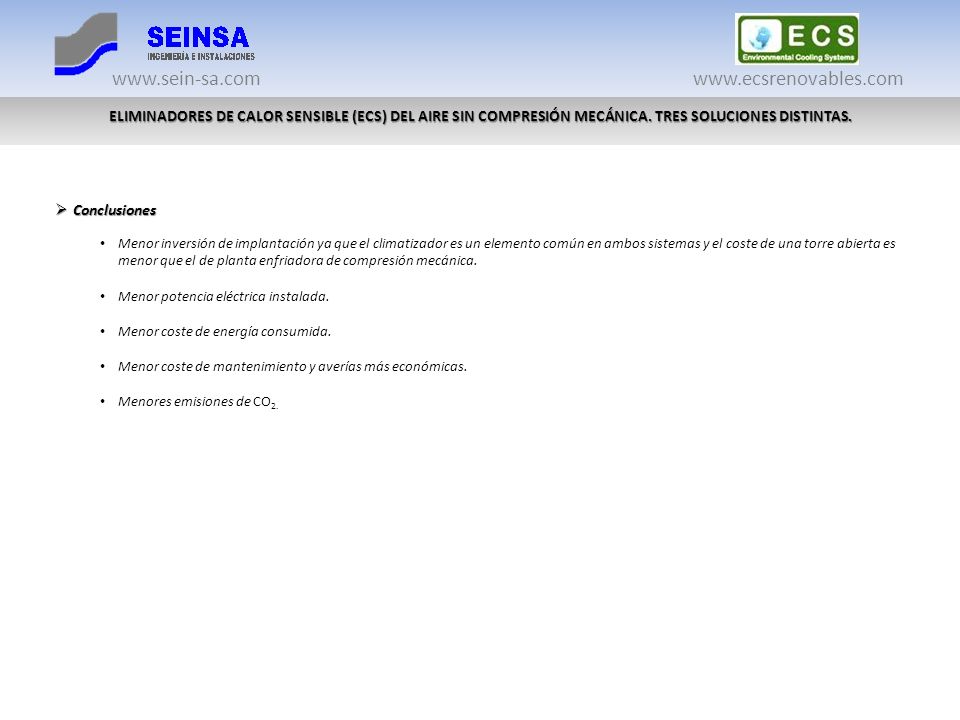

ELIMINADORES DE CALOR SENSIBLE (ECS) DEL AIRE SIN COMPRESIÓN MECÁNICA. TRES SOLUCIONES DISTINTAS. Conclusiones Menor inversión de implantación ya que el climatizador es un elemento común en ambos sistemas y el coste de una torre abierta es menor que el de planta enfriadora de compresión mecánica. Menor potencia eléctrica instalada. Menor coste de energía consumida. Menor coste de mantenimiento y averías más económicas. Menores emisiones de CO2.

13 ELIMINADORES DE CALOR SENSIBLE (ECS) DEL AIRE SIN COMPRESIÓN MECÁNICA

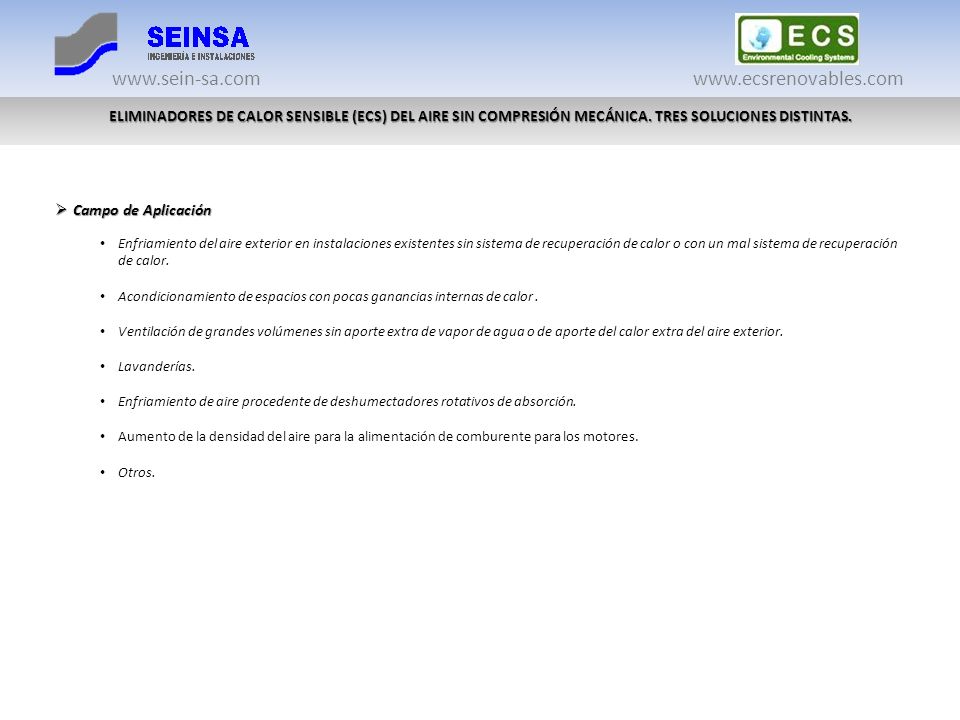

ELIMINADORES DE CALOR SENSIBLE (ECS) DEL AIRE SIN COMPRESIÓN MECÁNICA. TRES SOLUCIONES DISTINTAS. Campo de Aplicación Enfriamiento del aire exterior en instalaciones existentes sin sistema de recuperación de calor o con un mal sistema de recuperación de calor. Acondicionamiento de espacios con pocas ganancias internas de calor . Ventilación de grandes volúmenes sin aporte extra de vapor de agua o de aporte del calor extra del aire exterior. Lavanderías. Enfriamiento de aire procedente de deshumectadores rotativos de absorción. Aumento de la densidad del aire para la alimentación de comburente para los motores. Otros.

14 Referencias de obras con sistema Indirecto-Directo

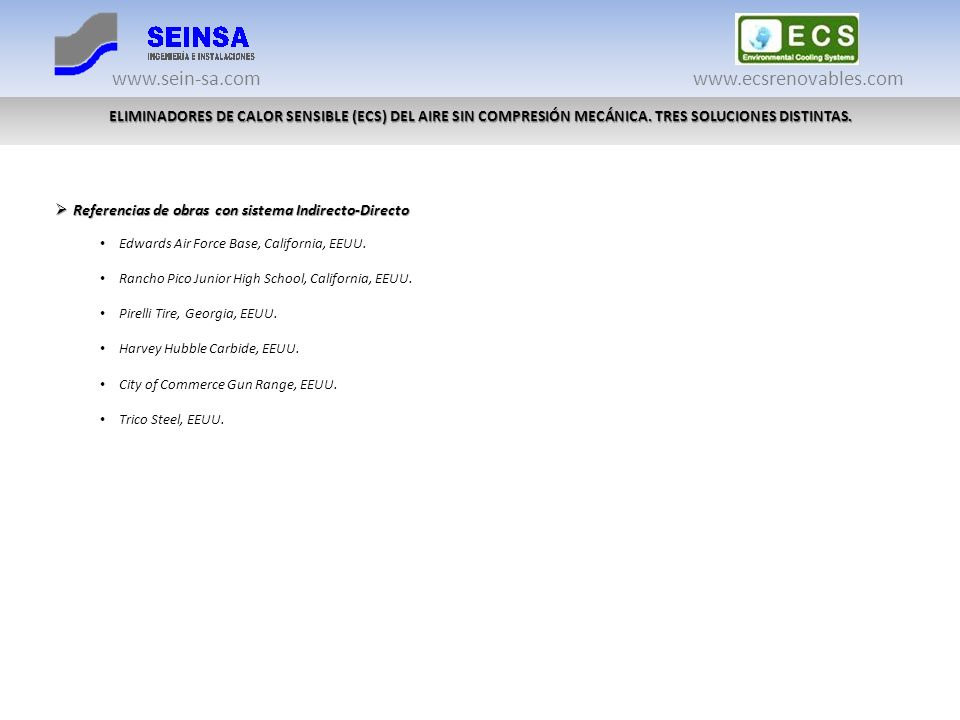

ELIMINADORES DE CALOR SENSIBLE (ECS) DEL AIRE SIN COMPRESIÓN MECÁNICA. TRES SOLUCIONES DISTINTAS. Referencias de obras con sistema Indirecto-Directo Edwards Air Force Base, California, EEUU. Rancho Pico Junior High School, California, EEUU. Pirelli Tire, Georgia, EEUU. Harvey Hubble Carbide, EEUU. City of Commerce Gun Range, EEUU. Trico Steel, EEUU.
