1 Upgrade de cámaras Orbiter * + IM512P/E

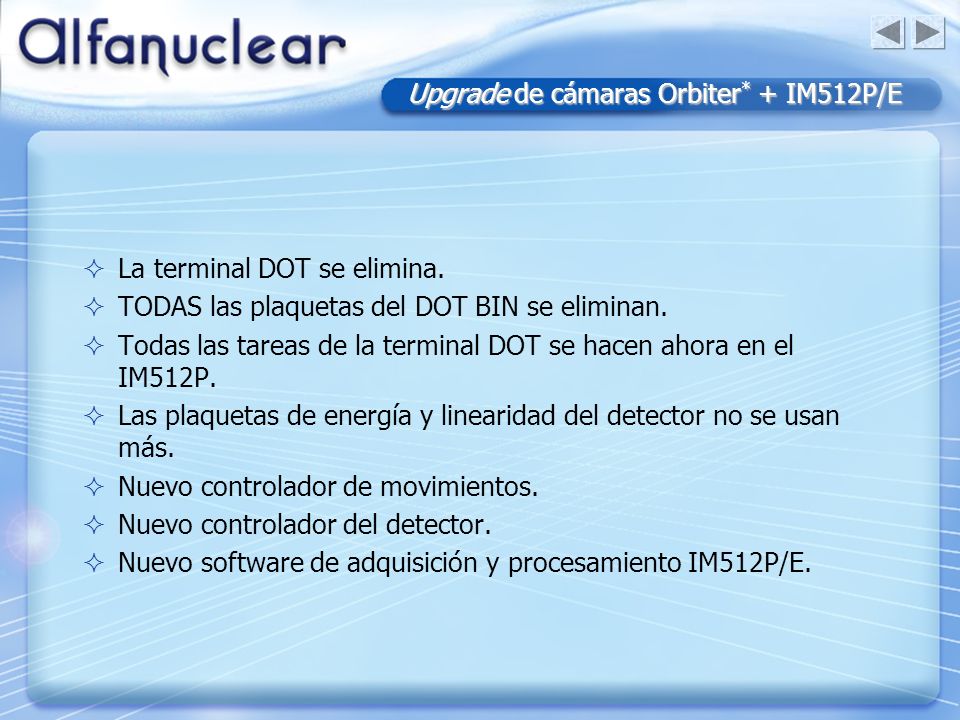

2  La terminal DOT se elimina.  TODAS las plaquetas del DOT BIN se eliminan.  Todas las tareas de la terminal DOT se hacen ahora en el IM512P.  Las plaquetas de energía y linearidad del detector no se usan más.  Nuevo controlador de movimientos.  Nuevo controlador del detector.  Nuevo software de adquisición y procesamiento IM512P/E.

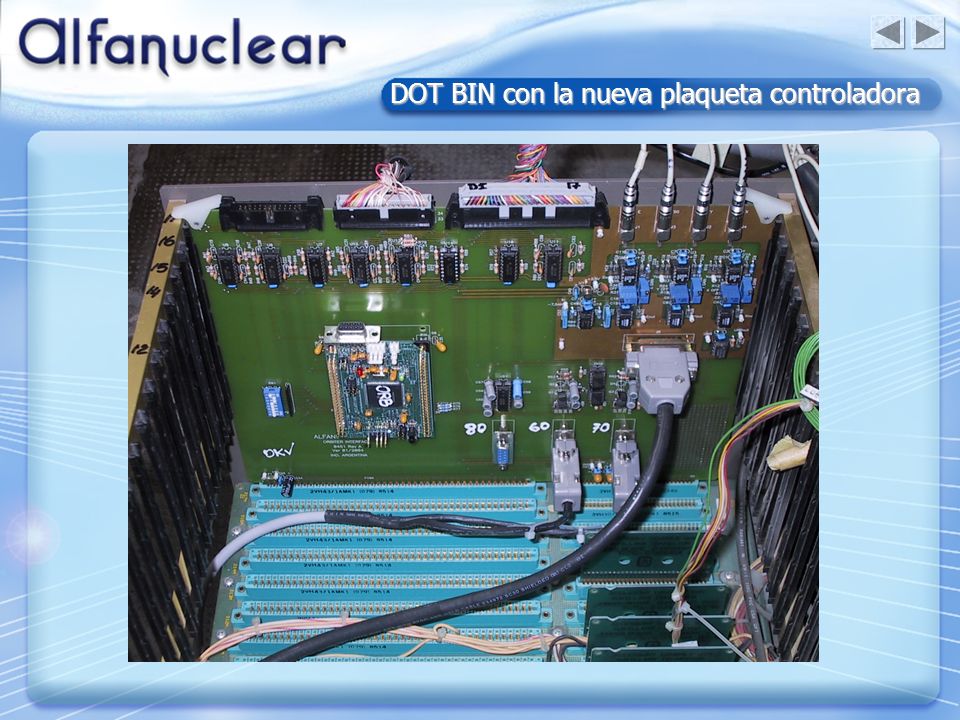

3 DOT BIN con la nueva plaqueta controladora

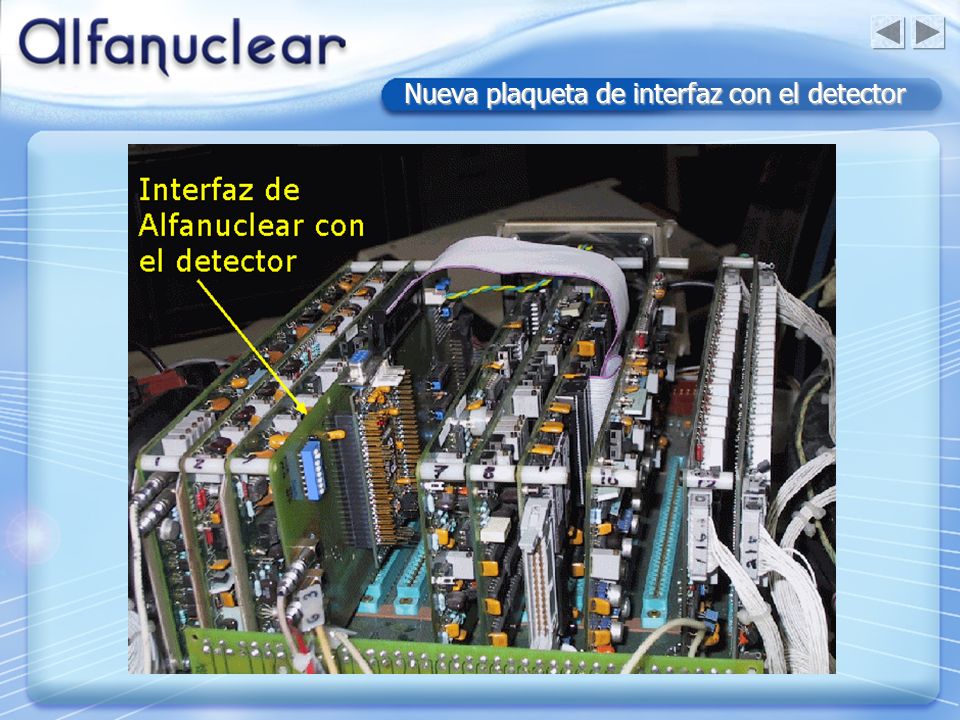

4 Nueva plaqueta de interfaz con el detector

5 9 plaquetas (todas) eliminadas del DOT BIN

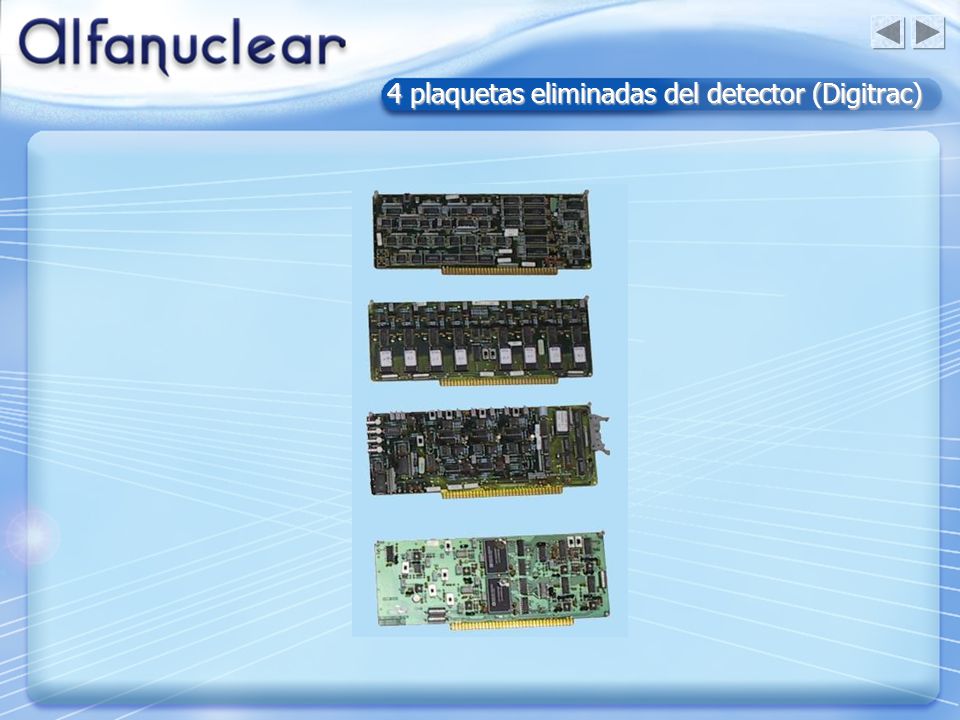

6 4 plaquetas eliminadas del detector (Digitrac)

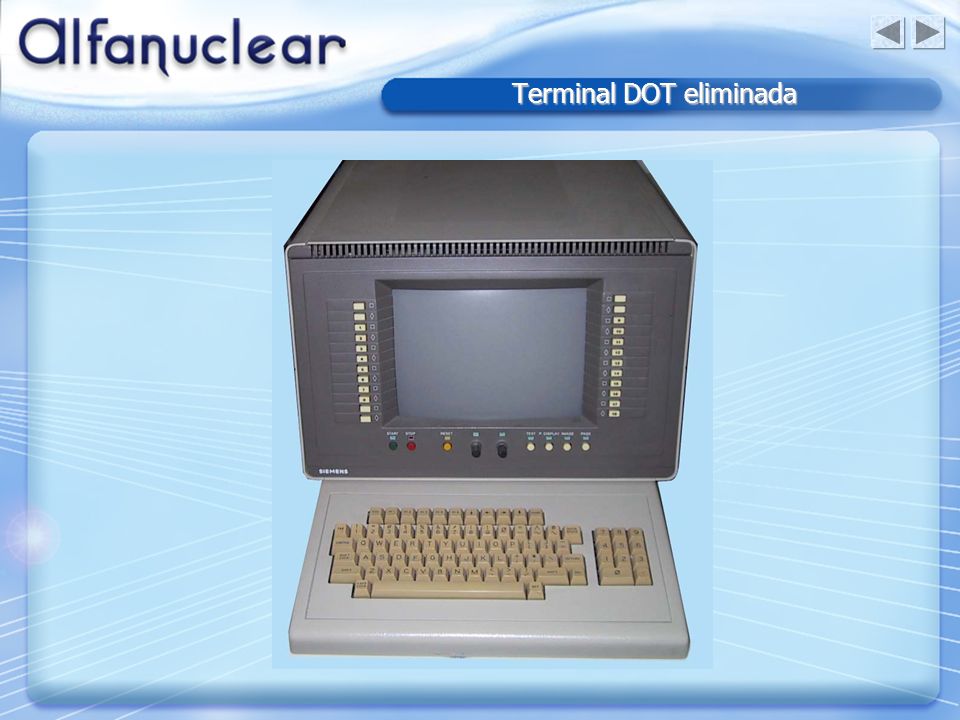

7 Terminal DOT eliminada

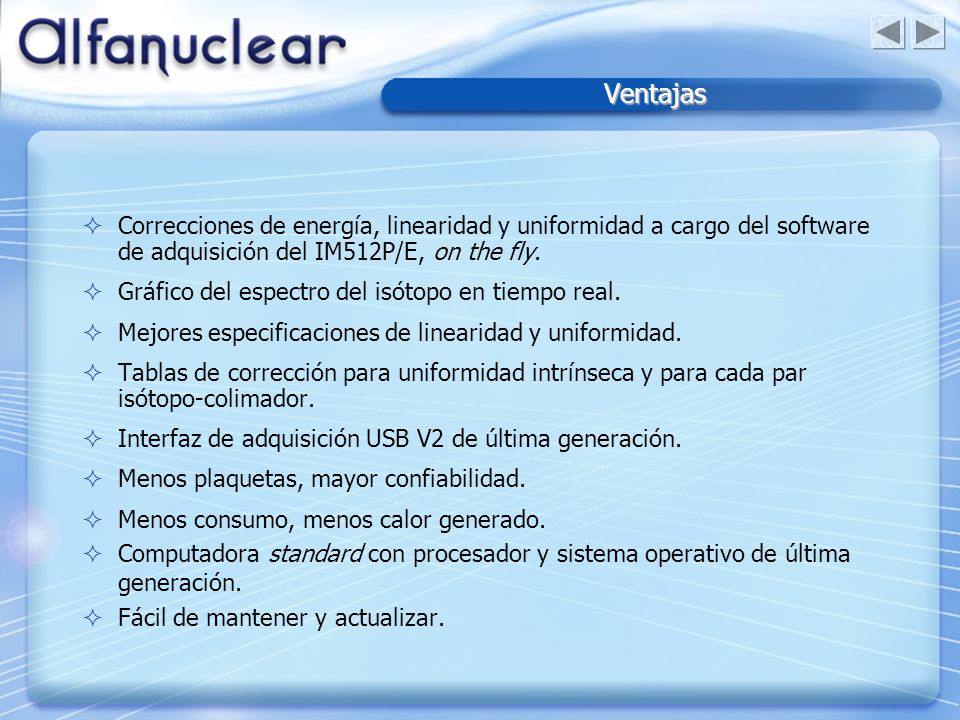

8 Ventajas  Correcciones de energía, linearidad y uniformidad a cargo del software de adquisición del IM512P/E, on the fly.  Gráfico del espectro del isótopo en tiempo real.  Mejores especificaciones de linearidad y uniformidad.  Tablas de corrección para uniformidad intrínseca y para cada par isótopo-colimador.  Interfaz de adquisición USB V2 de última generación.  Menos plaquetas, mayor confiabilidad.  Menos consumo, menos calor generado.  Computadora standard con procesador y sistema operativo de última generación.  Fácil de mantener y actualizar.

9 Controles de Calidad

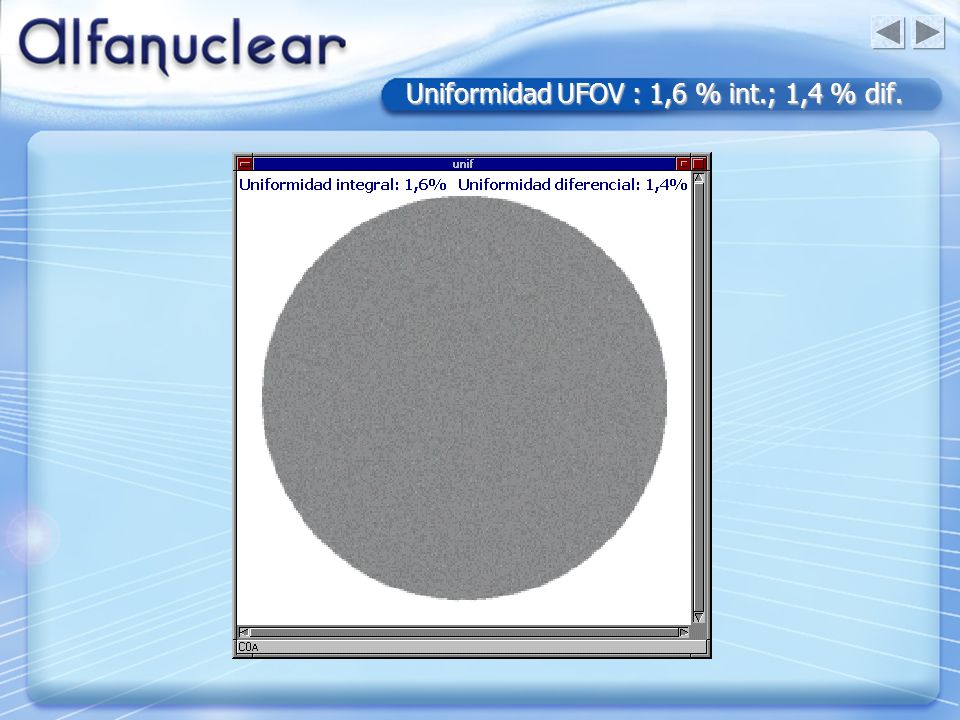

10 Uniformidad UFOV : 1,6 % int.; 1,4 % dif.

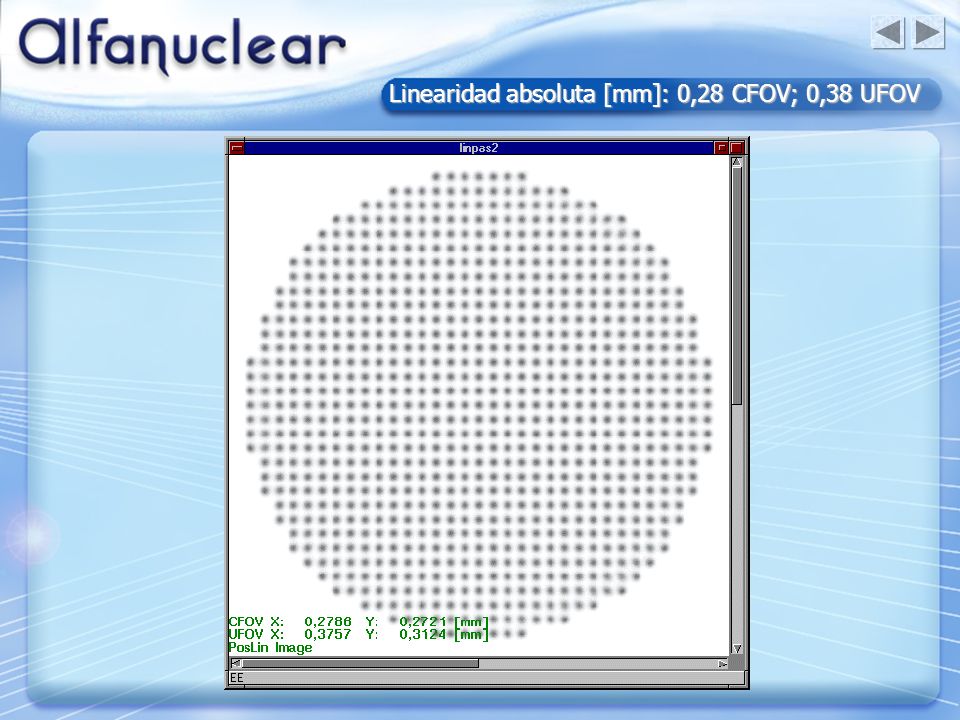

11 Linearidad absoluta [mm]: 0,28 CFOV; 0,38 UFOV

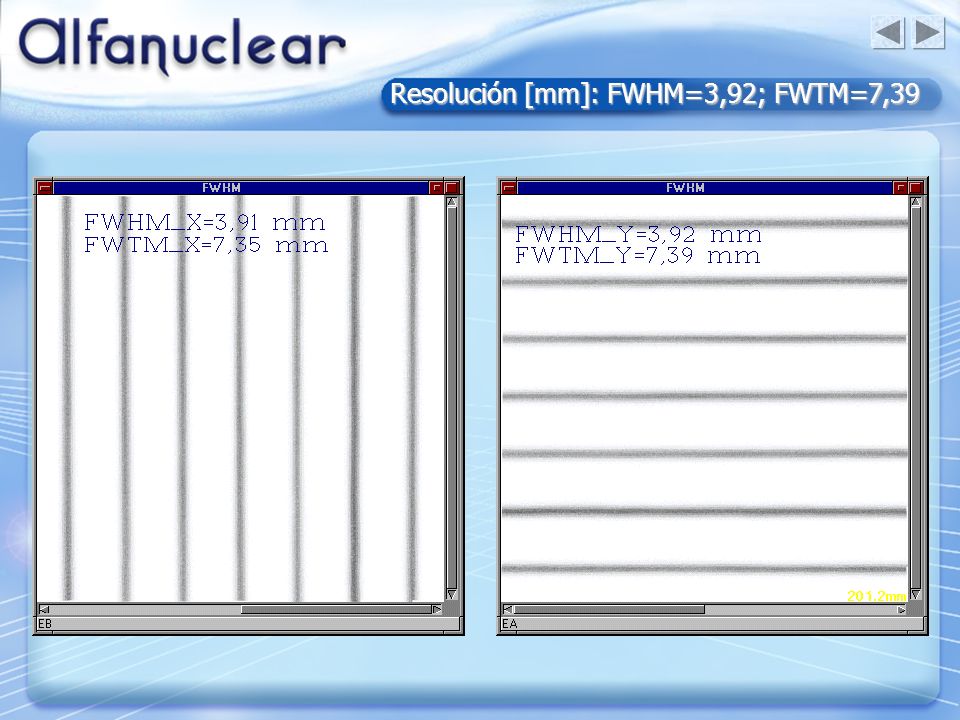

12 Resolución [mm]: FWHM=3,92; FWTM=7,39

13 Tabla de comparación de especificaciones OriginalUpgrade + IM512P/E Resolución intrínseca FWHM UFOV [mm]3,943,92 Resolución intrínseca FWTM UFOV [mm]7,527,39 Linearidad absoluta UFOV [mm]0,9< 0,5 (típica: 0,35) Linearidad absoluta CFOV [mm]0,5< 0,4 (típica: 0,30) Uniformidad integral UFOV [%]4,3< 2,5 (típica: 1,6) Uniformidad diferencial UFOV [%]3,0< 2,0 (típica 1,4) Velocidad de conteo máxima [Kcps]> 200 Registro de ventanas múltiples [mm]< 2,0

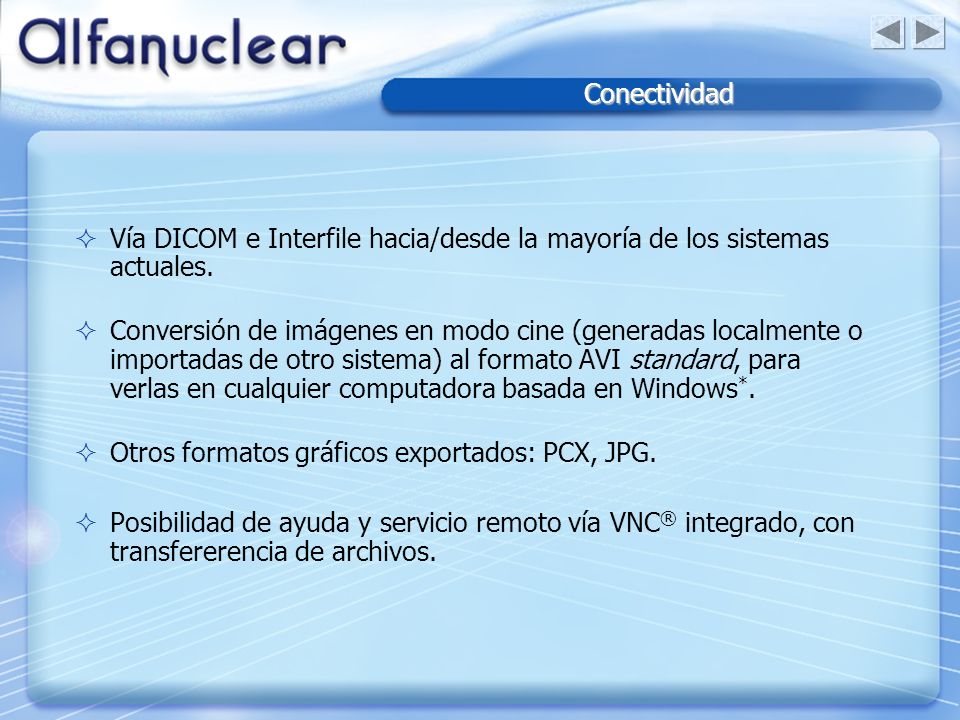

14 Conectividad Conectividad  Vía DICOM e Interfile hacia/desde la mayoría de los sistemas actuales.  Conversión de imágenes en modo cine (generadas localmente o importadas de otro sistema) al formato AVI standard, para verlas en cualquier computadora basada en Windows *.  Otros formatos gráficos exportados: PCX, JPG.  Posibilidad de ayuda y servicio remoto vía VNC ® integrado, con transfererencia de archivos.

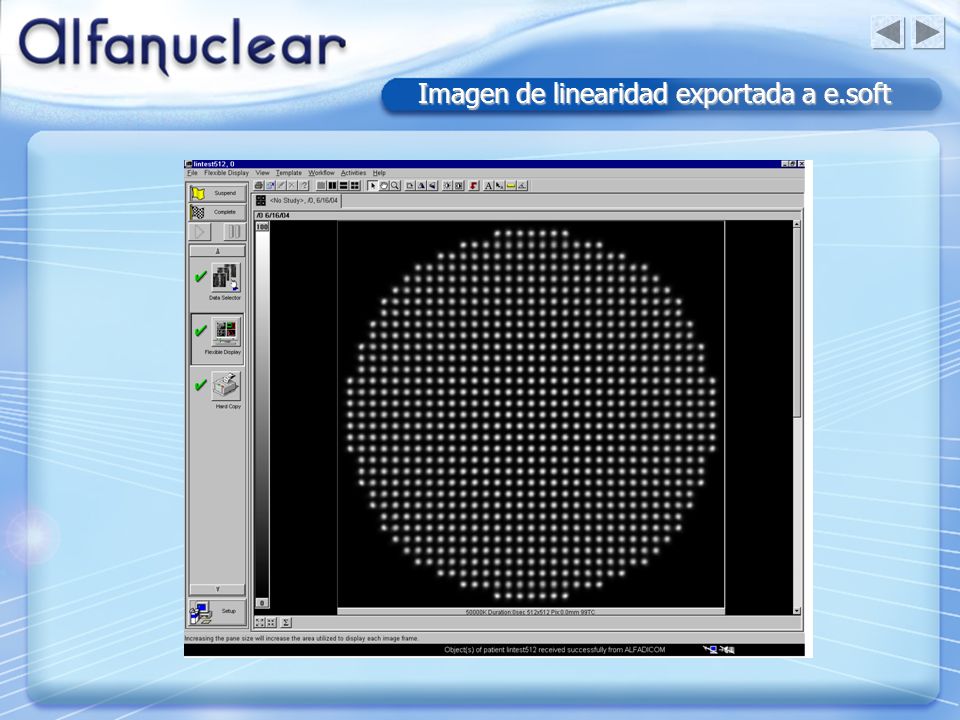

15 Imagen de linearidad exportada a e.soft

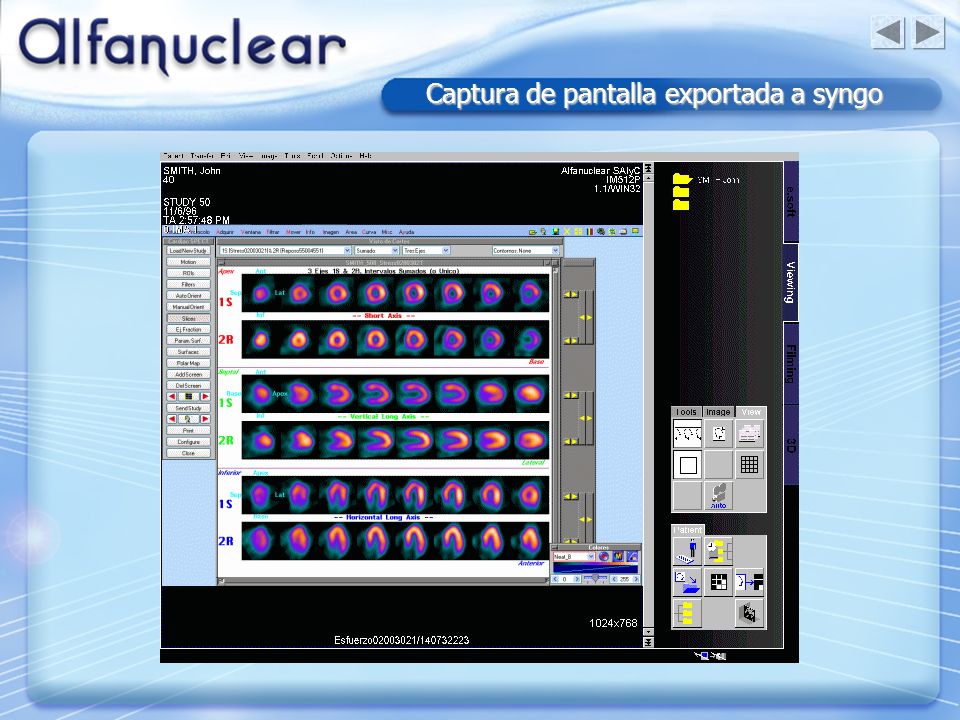

16 Captura de pantalla exportada a syngo

17 FinContáctenos  Dirección: Elpidio González 4717. (C1407GBC) Ciudad de Buenos Aires República Argentina  Teléfono: (54 11) 4566-1202 / 5119  Fax: (54 11) 4566-5822  e-mail: admin@alfanuclear.com * Orbiter es una marca de Siemens Medical Systems, Inc. ** Windows es una marca registrada de Microsoft Corporation. Todas las demás marcas mencionadas son propiedad de sus respectivos titulares.
