1 Puesto de control de la Cortadora de plasma CNC Felipe Aguirre Martínez Carolina Londoño Correa Laura Mejía Arango David Ríos Zapata

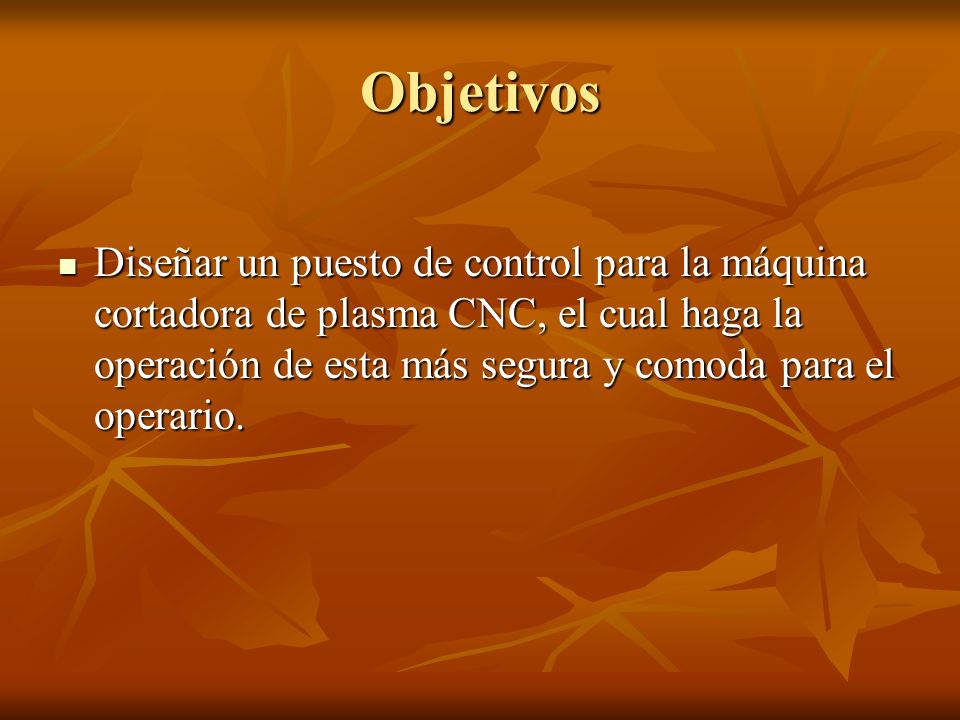

2 Objetivos Diseñar un puesto de control para la máquina cortadora de plasma CNC, el cual haga la operación de esta más segura y comoda para el operario. Diseñar un puesto de control para la máquina cortadora de plasma CNC, el cual haga la operación de esta más segura y comoda para el operario.

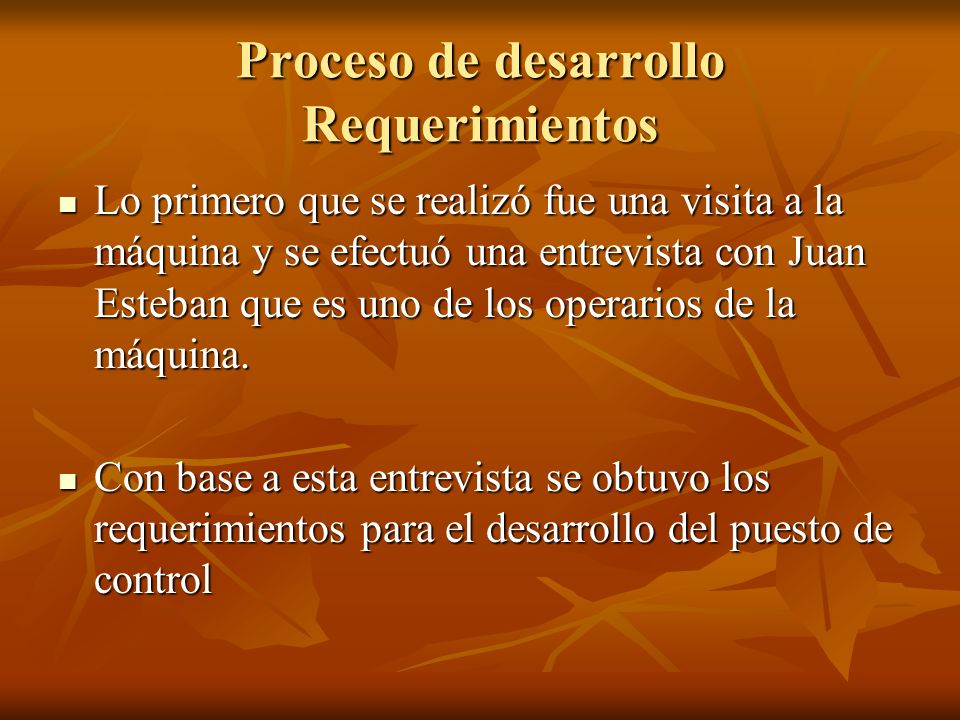

3 Proceso de desarrollo Requerimientos Lo primero que se realizó fue una visita a la máquina y se efectuó una entrevista con Juan Esteban que es uno de los operarios de la máquina. Lo primero que se realizó fue una visita a la máquina y se efectuó una entrevista con Juan Esteban que es uno de los operarios de la máquina. Con base a esta entrevista se obtuvo los requerimientos para el desarrollo del puesto de control Con base a esta entrevista se obtuvo los requerimientos para el desarrollo del puesto de control

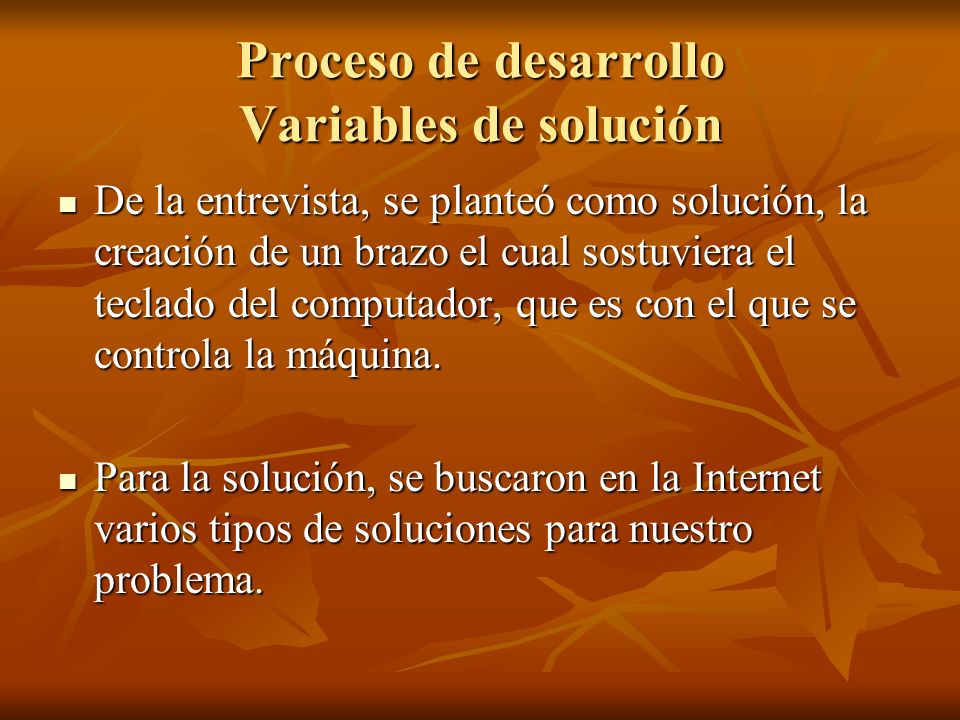

4 Proceso de desarrollo Variables de solución De la entrevista, se planteó como solución, la creación de un brazo el cual sostuviera el teclado del computador, que es con el que se controla la máquina. De la entrevista, se planteó como solución, la creación de un brazo el cual sostuviera el teclado del computador, que es con el que se controla la máquina. Para la solución, se buscaron en la Internet varios tipos de soluciones para nuestro problema. Para la solución, se buscaron en la Internet varios tipos de soluciones para nuestro problema.

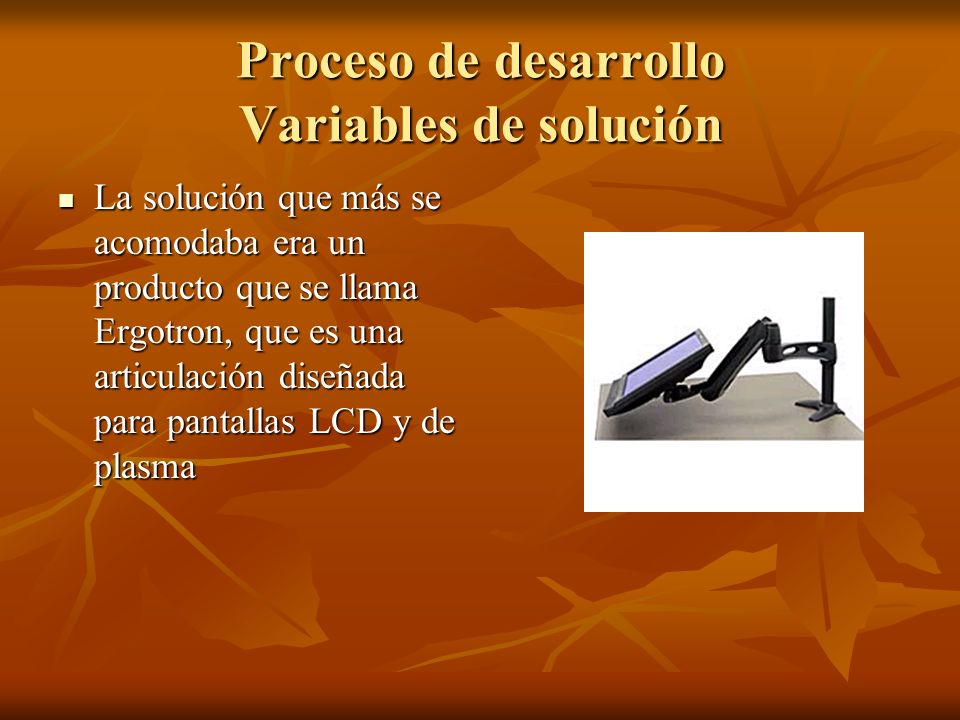

5 Proceso de desarrollo Variables de solución La solución que más se acomodaba era un producto que se llama Ergotron, que es una articulación diseñada para pantallas LCD y de plasma La solución que más se acomodaba era un producto que se llama Ergotron, que es una articulación diseñada para pantallas LCD y de plasma

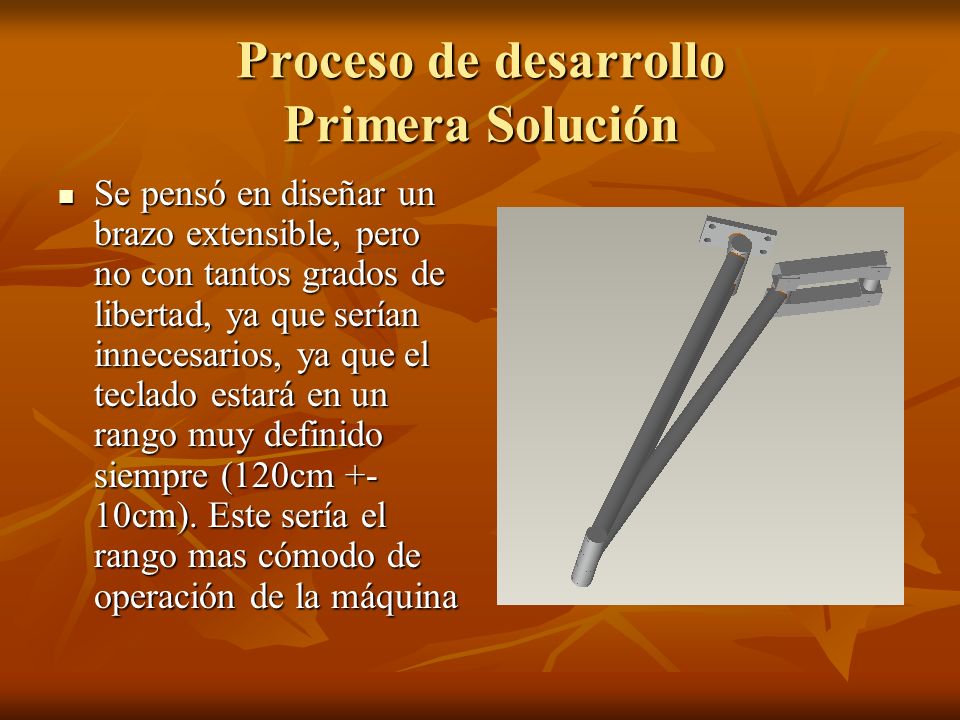

6 Proceso de desarrollo Primera Solución Se pensó en diseñar un brazo extensible, pero no con tantos grados de libertad, ya que serían innecesarios, ya que el teclado estará en un rango muy definido siempre (120cm +- 10cm). Este sería el rango mas cómodo de operación de la máquina Se pensó en diseñar un brazo extensible, pero no con tantos grados de libertad, ya que serían innecesarios, ya que el teclado estará en un rango muy definido siempre (120cm +- 10cm). Este sería el rango mas cómodo de operación de la máquina

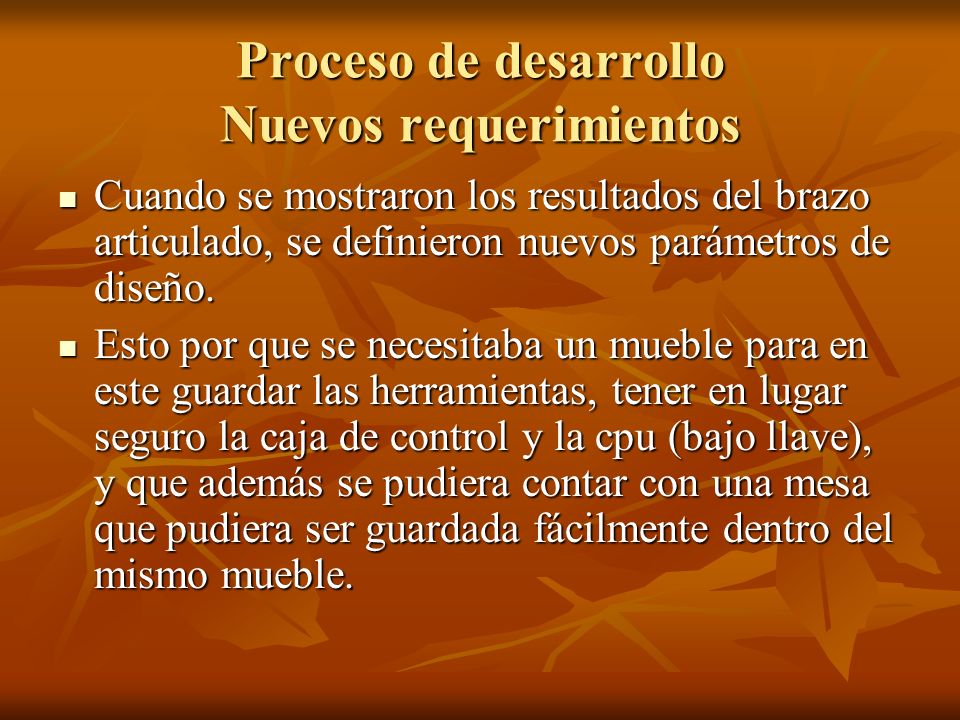

7 Proceso de desarrollo Nuevos requerimientos Cuando se mostraron los resultados del brazo articulado, se definieron nuevos parámetros de diseño. Cuando se mostraron los resultados del brazo articulado, se definieron nuevos parámetros de diseño. Esto por que se necesitaba un mueble para en este guardar las herramientas, tener en lugar seguro la caja de control y la cpu (bajo llave), y que además se pudiera contar con una mesa que pudiera ser guardada fácilmente dentro del mismo mueble. Esto por que se necesitaba un mueble para en este guardar las herramientas, tener en lugar seguro la caja de control y la cpu (bajo llave), y que además se pudiera contar con una mesa que pudiera ser guardada fácilmente dentro del mismo mueble.

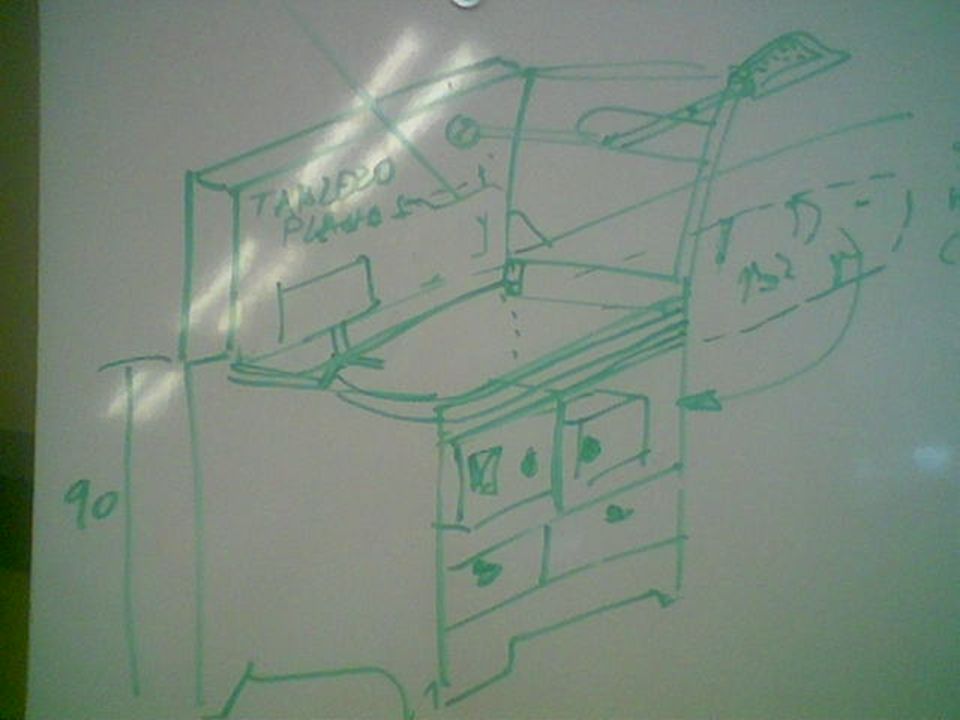

8

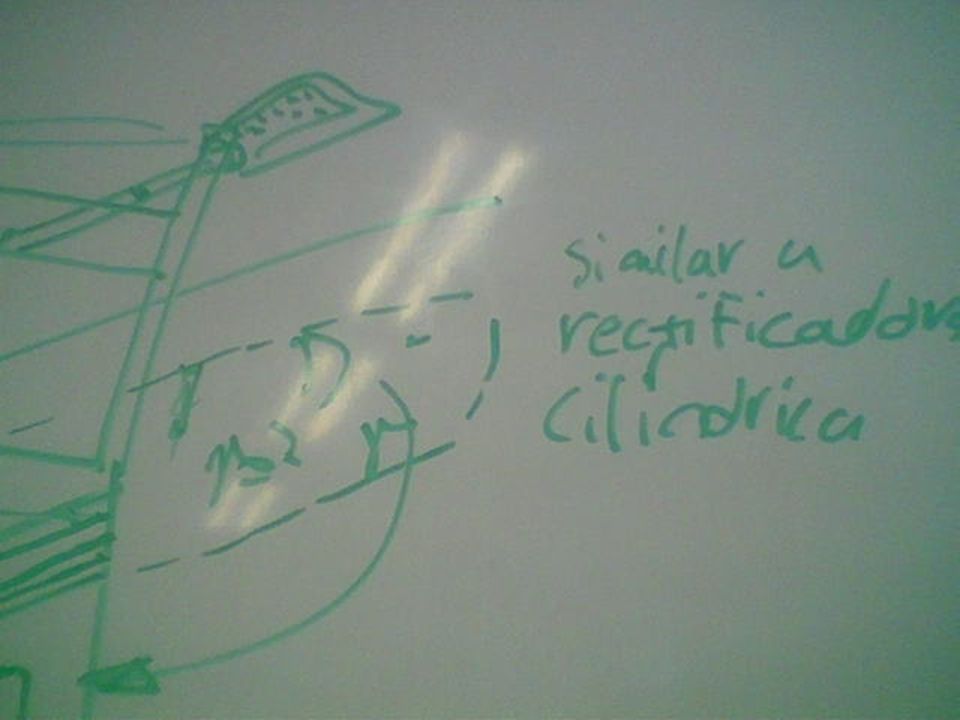

9

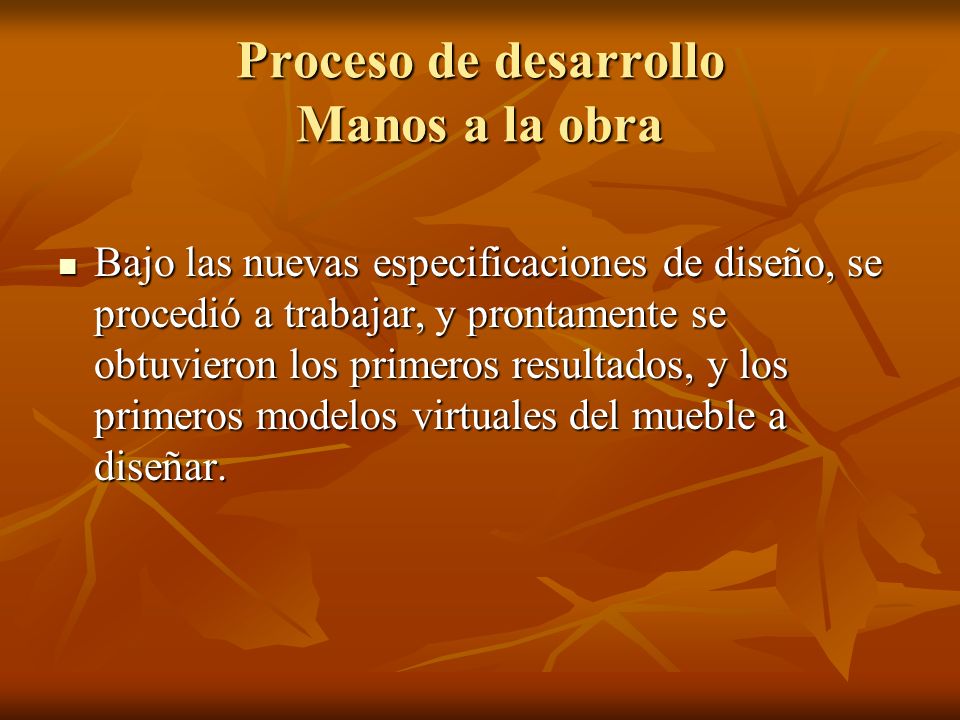

10 Proceso de desarrollo Manos a la obra Bajo las nuevas especificaciones de diseño, se procedió a trabajar, y prontamente se obtuvieron los primeros resultados, y los primeros modelos virtuales del mueble a diseñar. Bajo las nuevas especificaciones de diseño, se procedió a trabajar, y prontamente se obtuvieron los primeros resultados, y los primeros modelos virtuales del mueble a diseñar.

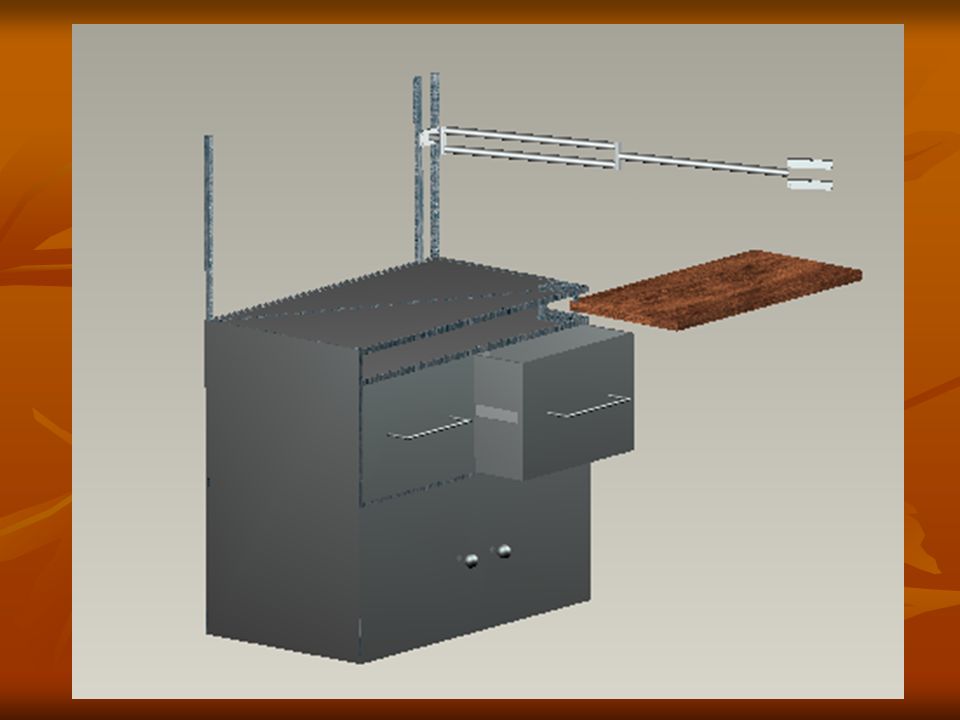

11

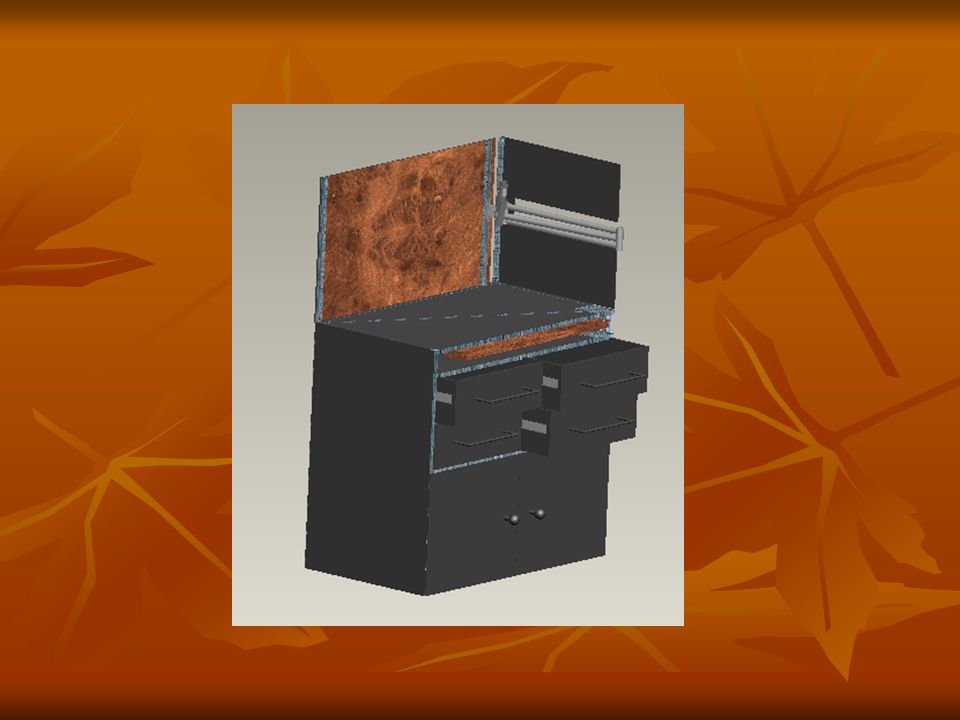

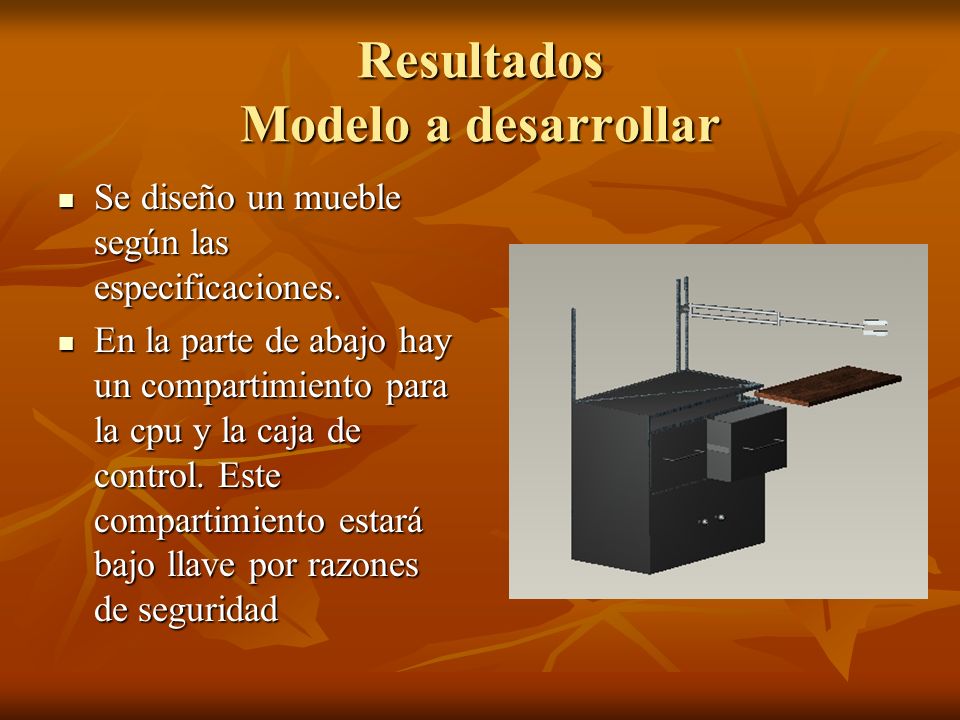

12 Resultados Modelo a desarrollar Se diseño un mueble según las especificaciones. Se diseño un mueble según las especificaciones. En la parte de abajo hay un compartimiento para la cpu y la caja de control. Este compartimiento estará bajo llave por razones de seguridad En la parte de abajo hay un compartimiento para la cpu y la caja de control. Este compartimiento estará bajo llave por razones de seguridad

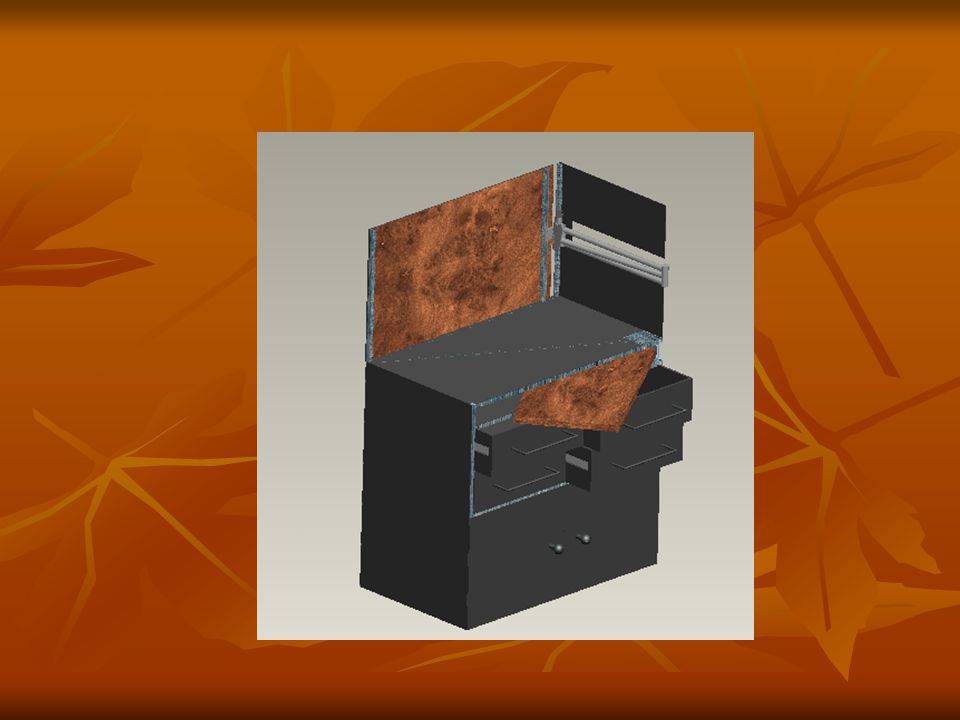

13 Resultados Modelo a desarrollar En la imagen se puede apreciar el brazo, y la mesa rotatoria, la cual al rotar queda guardada dentro del mueble. En la imagen se puede apreciar el brazo, y la mesa rotatoria, la cual al rotar queda guardada dentro del mueble. La función de esta mesa es tener una superficie en frente de la máquina para poner cosas La función de esta mesa es tener una superficie en frente de la máquina para poner cosas

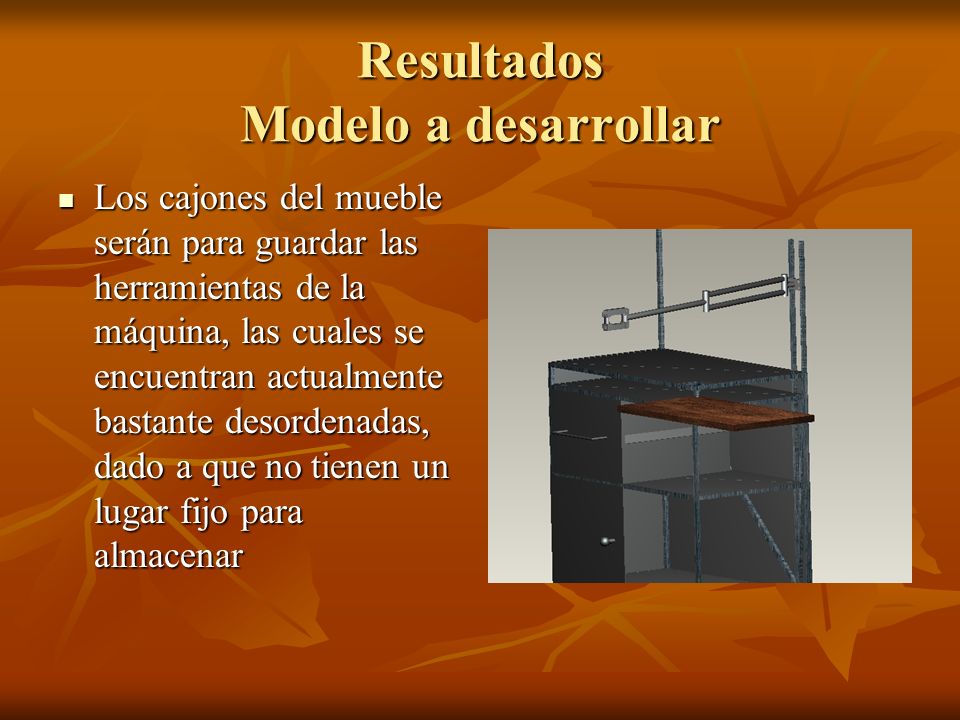

14 Resultados Modelo a desarrollar Los cajones del mueble serán para guardar las herramientas de la máquina, las cuales se encuentran actualmente bastante desordenadas, dado a que no tienen un lugar fijo para almacenar Los cajones del mueble serán para guardar las herramientas de la máquina, las cuales se encuentran actualmente bastante desordenadas, dado a que no tienen un lugar fijo para almacenar

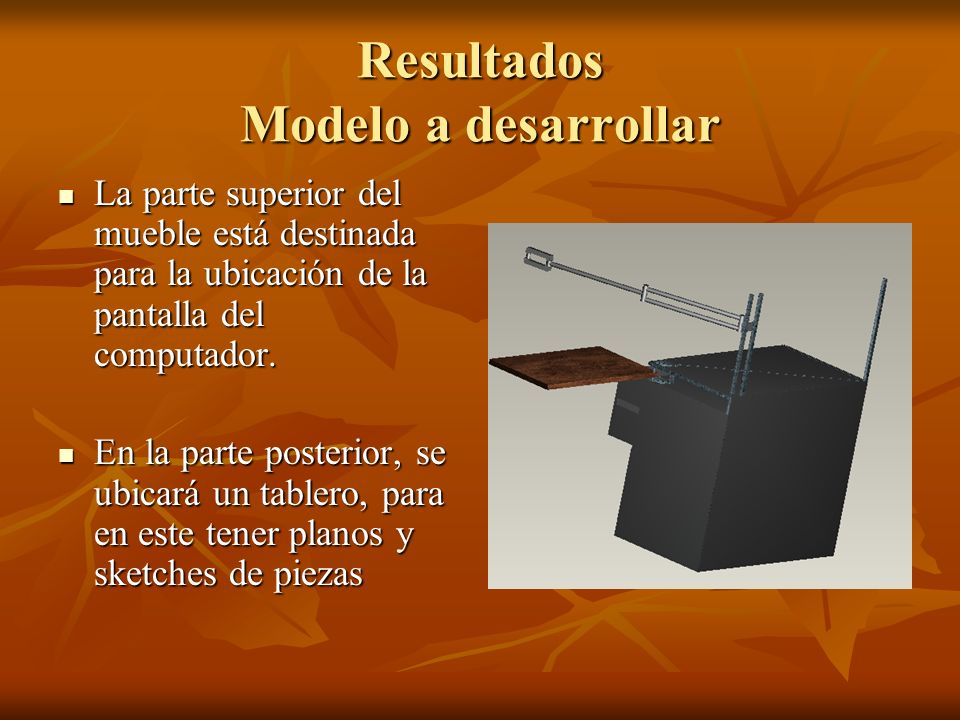

15 Resultados Modelo a desarrollar La parte superior del mueble está destinada para la ubicación de la pantalla del computador. La parte superior del mueble está destinada para la ubicación de la pantalla del computador. En la parte posterior, se ubicará un tablero, para en este tener planos y sketches de piezas En la parte posterior, se ubicará un tablero, para en este tener planos y sketches de piezas

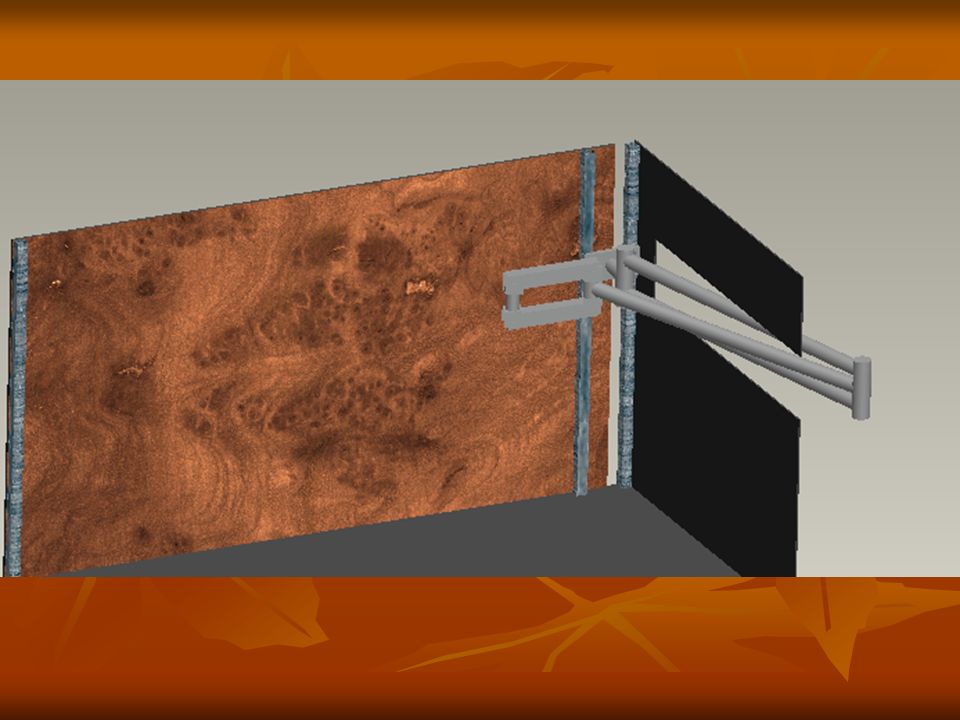

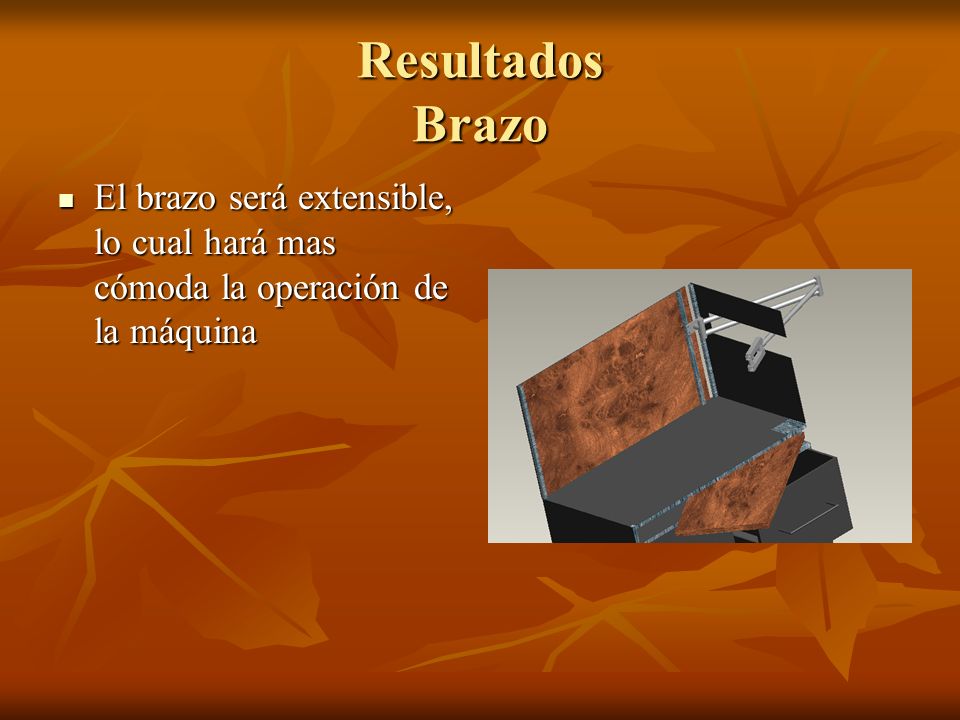

16 Resultados Brazo El brazo será extensible, lo cual hará mas cómoda la operación de la máquina El brazo será extensible, lo cual hará mas cómoda la operación de la máquina

17

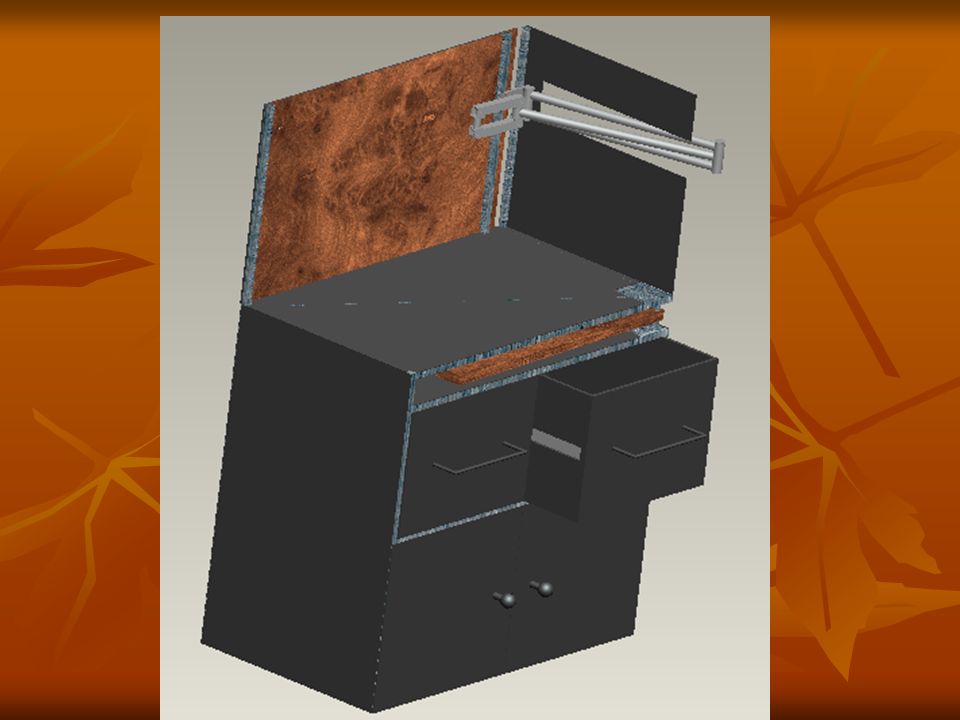

18

19

20

21

22

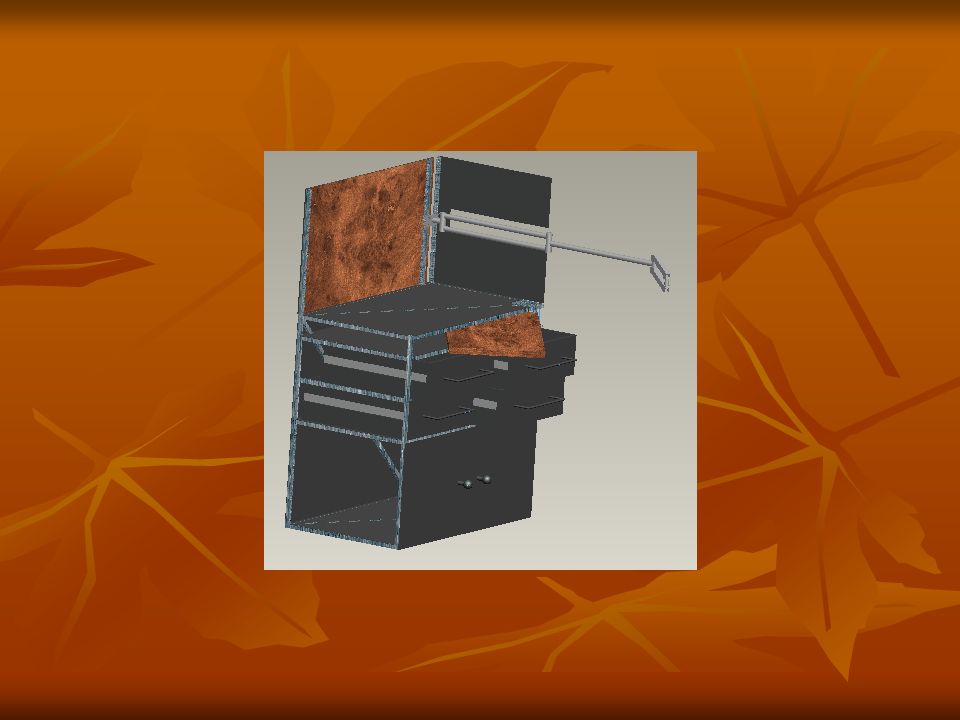

23

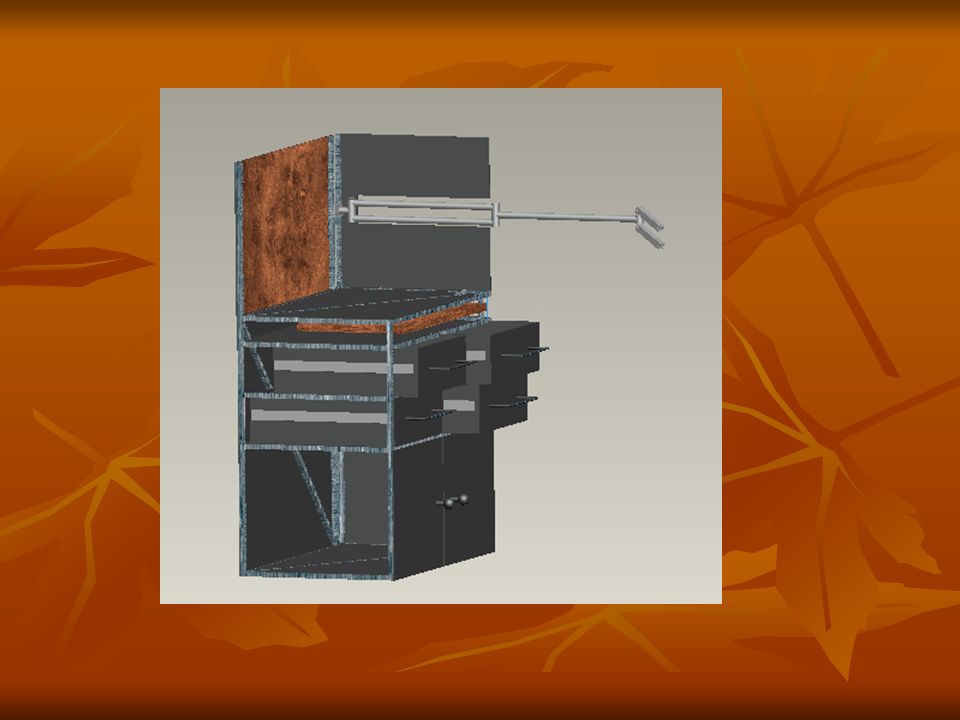

24
