1 UNIVERSIDAD AUTÓNOMA DE TLAXCALA Departamento de Ingeniería y Tecnología Ingeniería en Computación GRAFICACION DRA. MARVA ANGELICA MORA LUMBRERAS

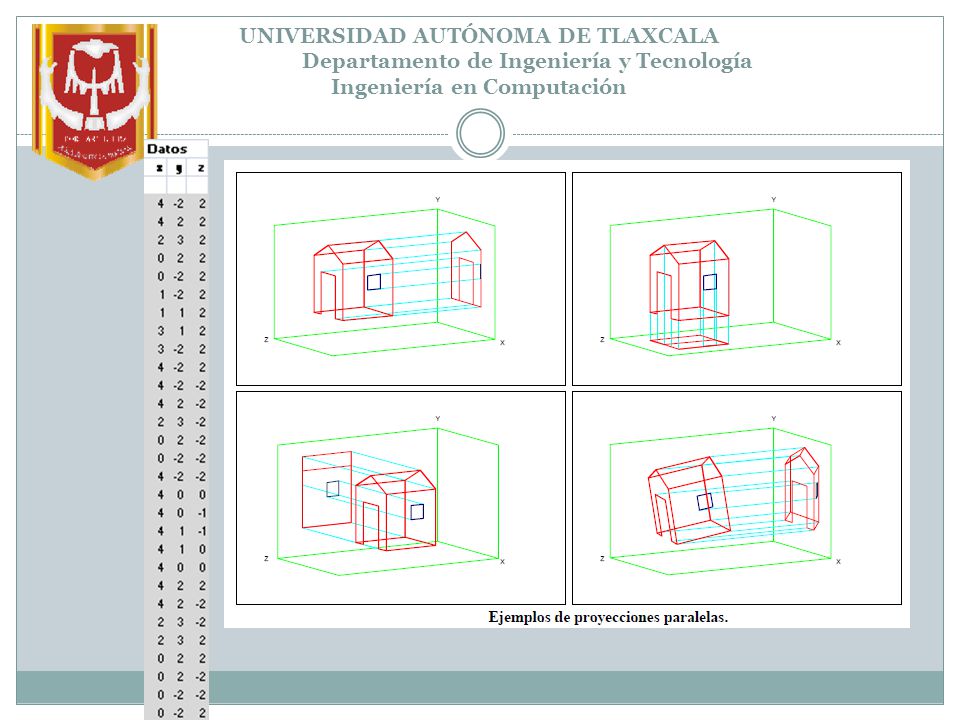

2 UNIVERSIDAD AUTÓNOMA DE TLAXCALA Departamento de Ingeniería y Tecnología Ingeniería en Computación

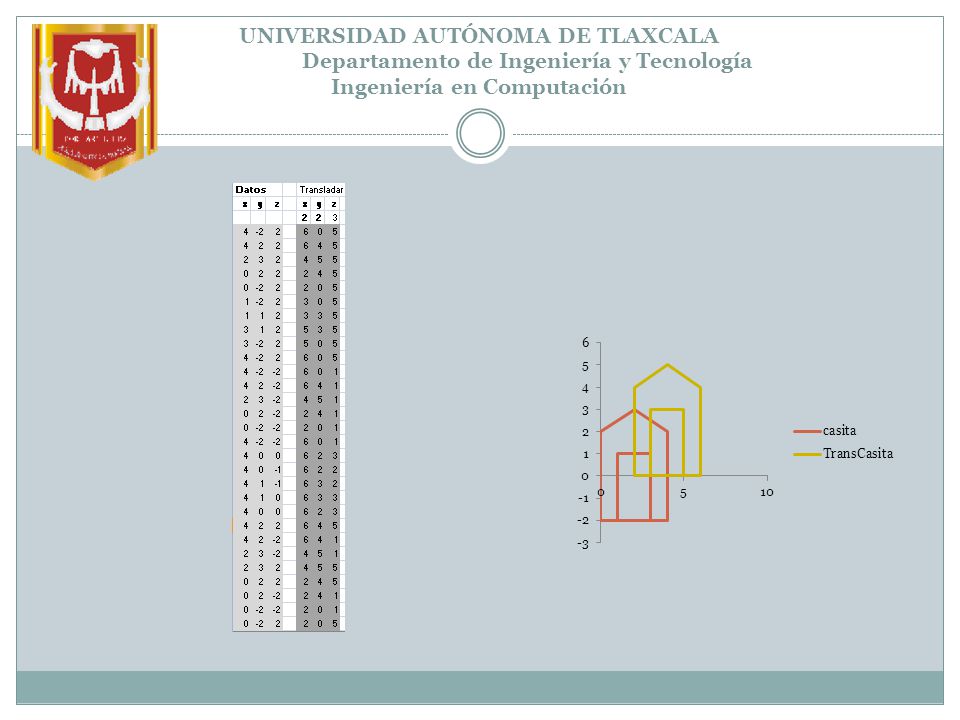

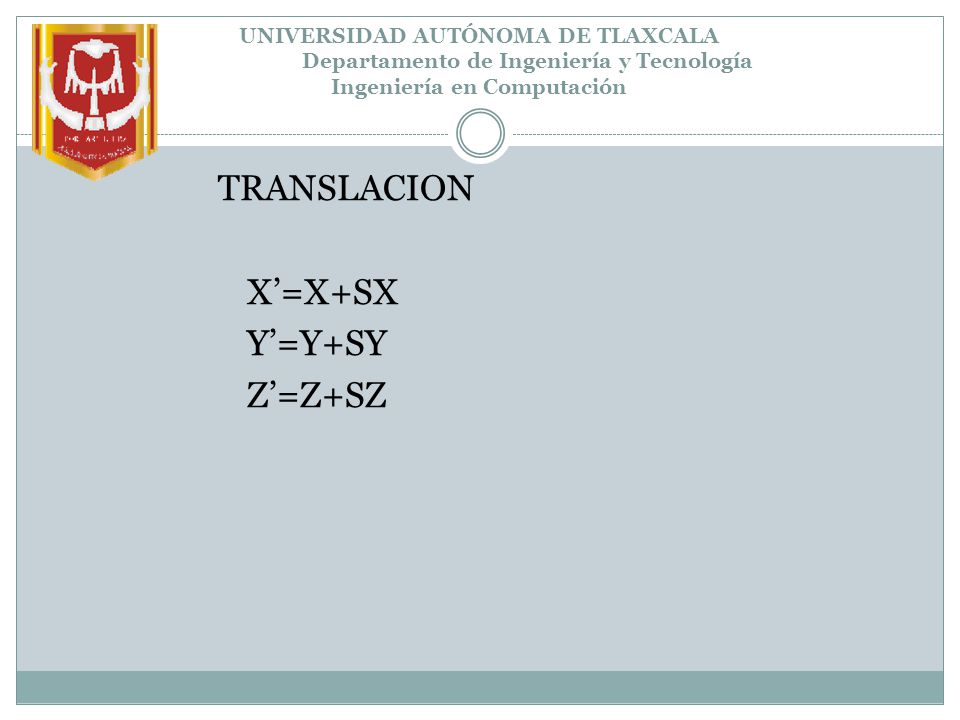

3 TRANSLACION X’=X+SX Y’=Y+SY Z’=Z+SZ

4 UNIVERSIDAD AUTÓNOMA DE TLAXCALA Departamento de Ingeniería y Tecnología Ingeniería en Computación

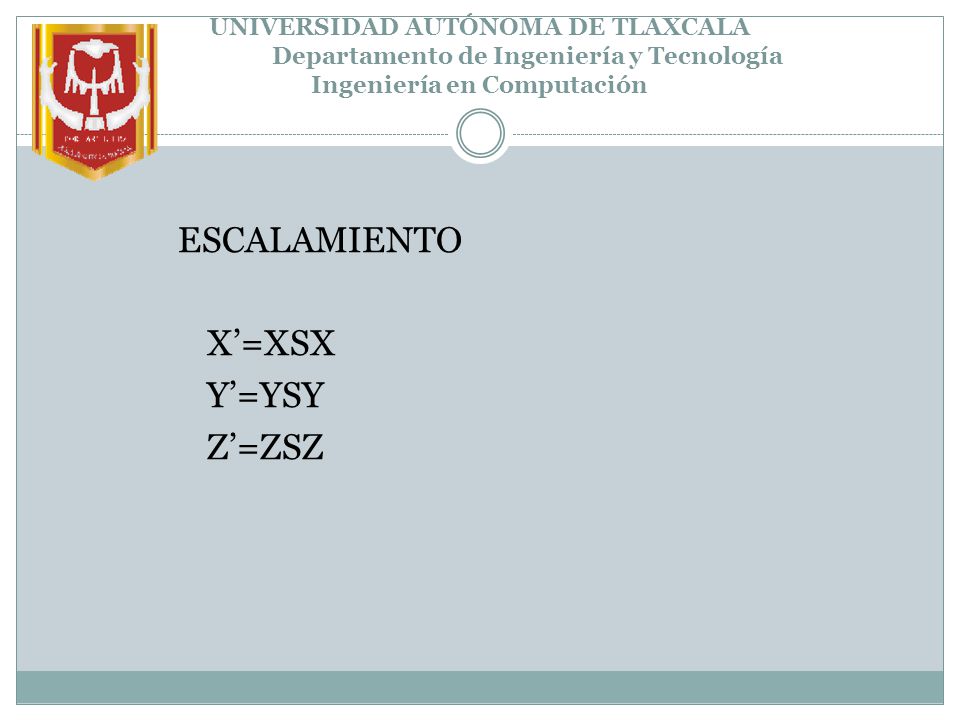

5 ESCALAMIENTO X’=XSX Y’=YSY Z’=ZSZ

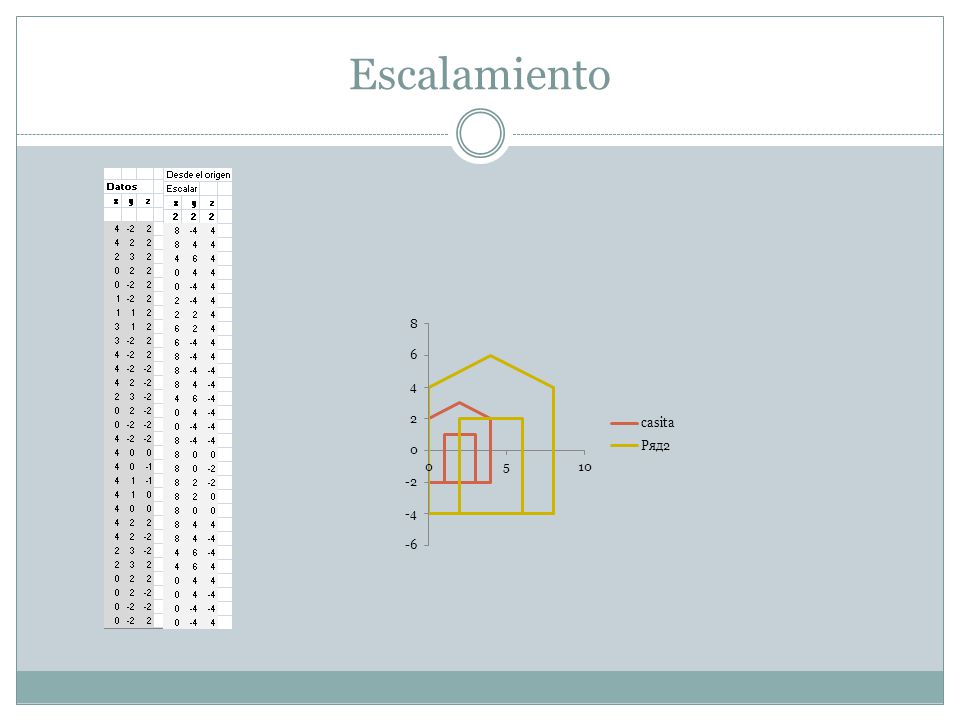

6 Escalamiento

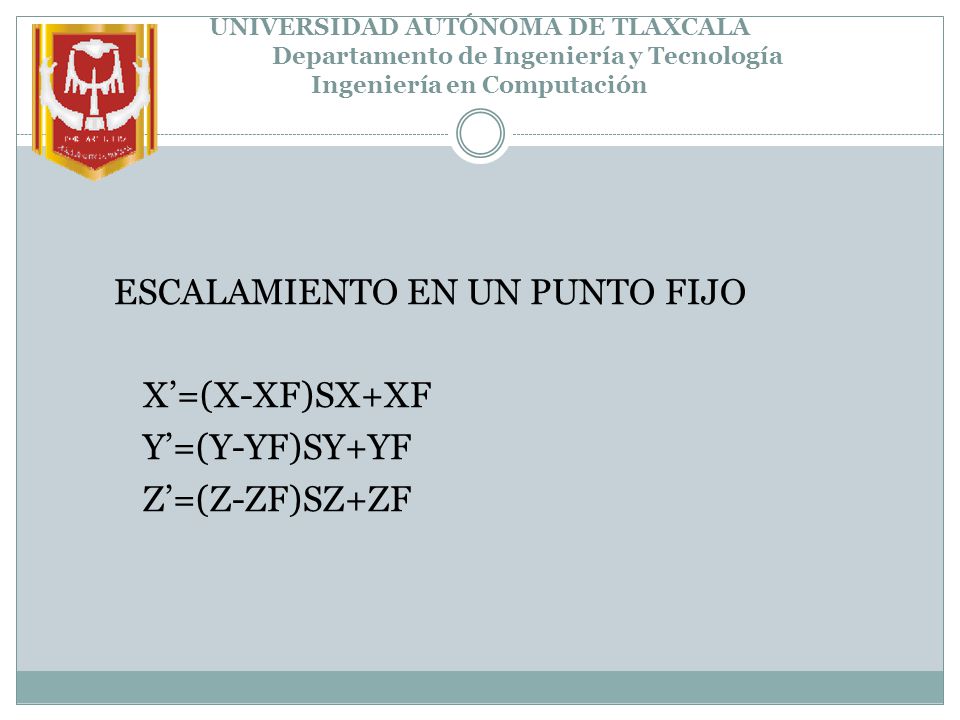

7 UNIVERSIDAD AUTÓNOMA DE TLAXCALA Departamento de Ingeniería y Tecnología Ingeniería en Computación ESCALAMIENTO EN UN PUNTO FIJO X’=(X-XF)SX+XF Y’=(Y-YF)SY+YF Z’=(Z-ZF)SZ+ZF

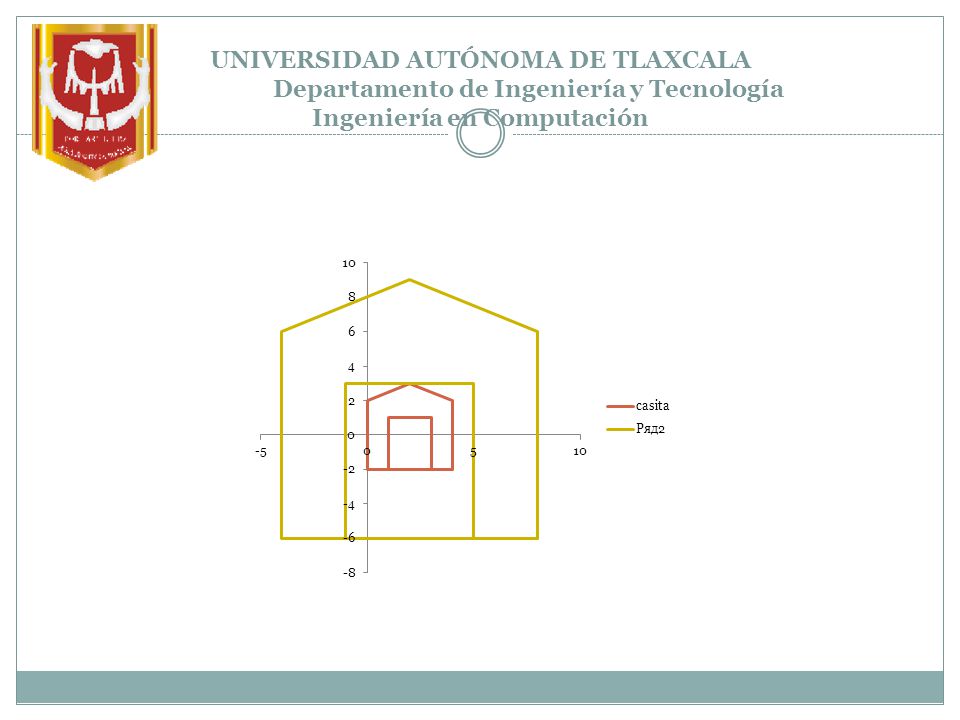

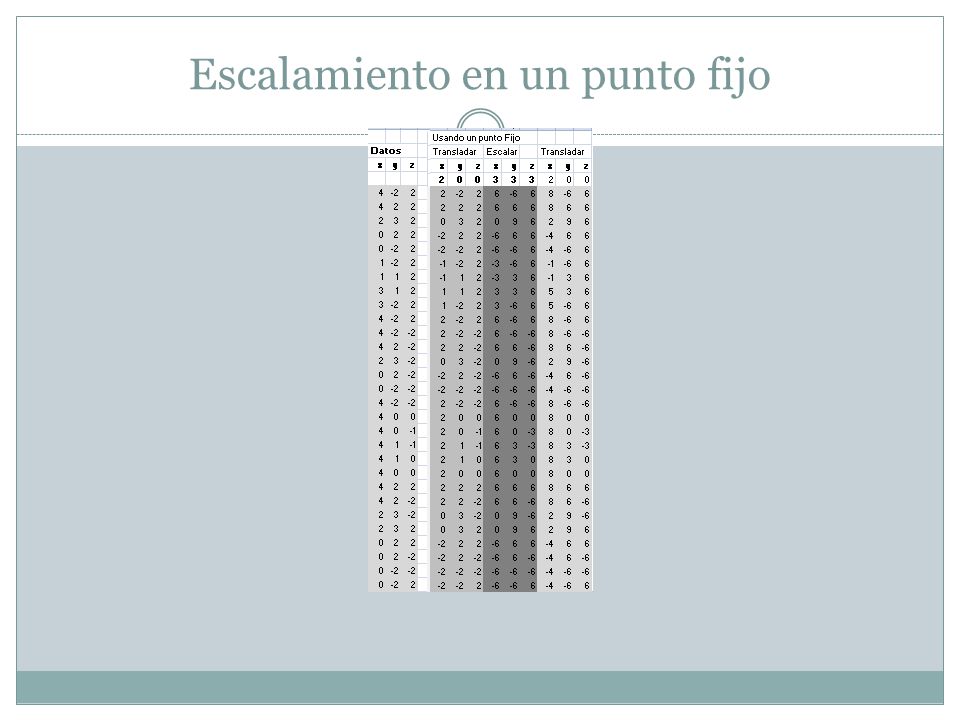

8 Escalamiento en un punto fijo

9 UNIVERSIDAD AUTÓNOMA DE TLAXCALA Departamento de Ingeniería y Tecnología Ingeniería en Computación

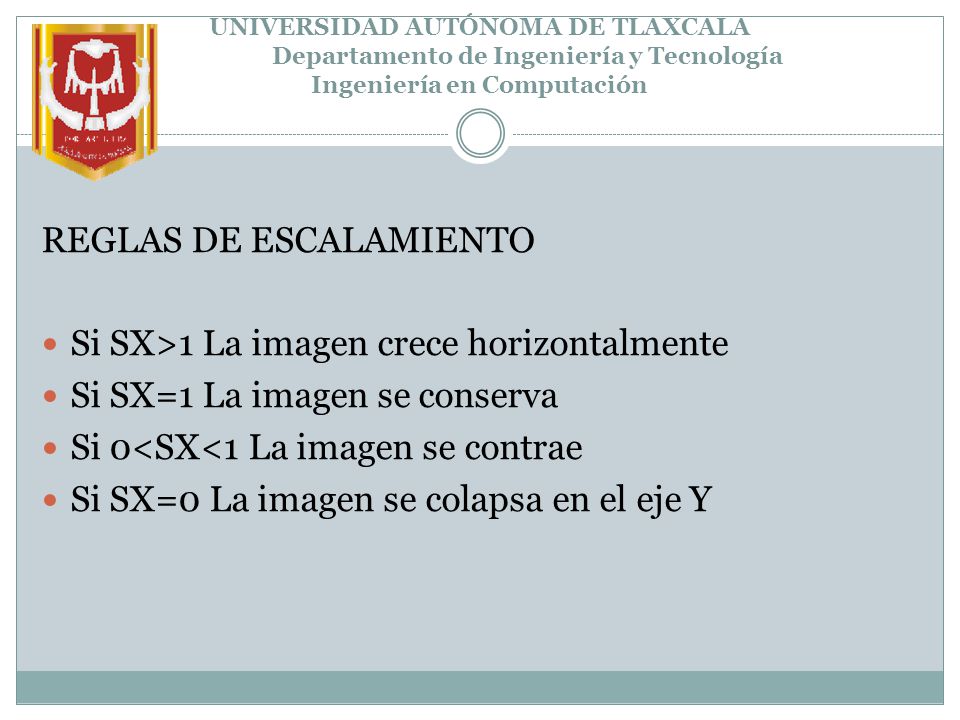

10 REGLAS DE ESCALAMIENTO Si SX>1 La imagen crece horizontalmente Si SX=1 La imagen se conserva Si 0<SX<1 La imagen se contrae Si SX=0 La imagen se colapsa en el eje Y

11 UNIVERSIDAD AUTÓNOMA DE TLAXCALA Departamento de Ingeniería y Tecnología Ingeniería en Computación REGLAS DE ESCALAMIENTO Si -1<SX<0 La imagen se refleja y se contrae Si SX=-1 La imagen se refleja horizontalmente Si SX<-1 La imagen se refleja y crece SX=SY Escalamiento Uniforme

12 UNIVERSIDAD AUTÓNOMA DE TLAXCALA Departamento de Ingeniería y Tecnología Ingeniería en Computación Perspectiva

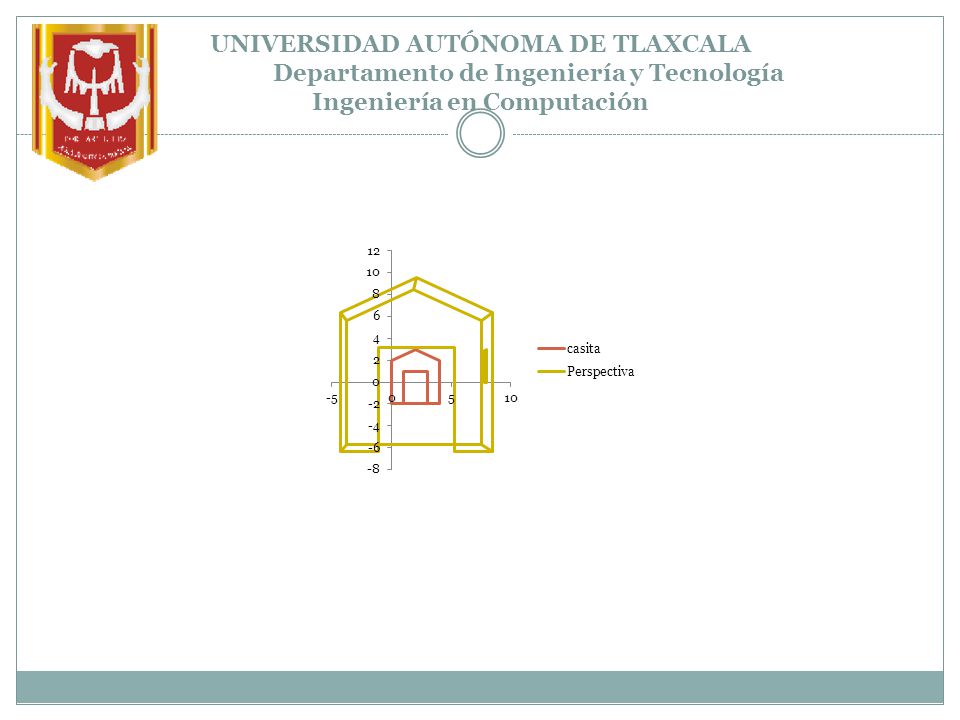

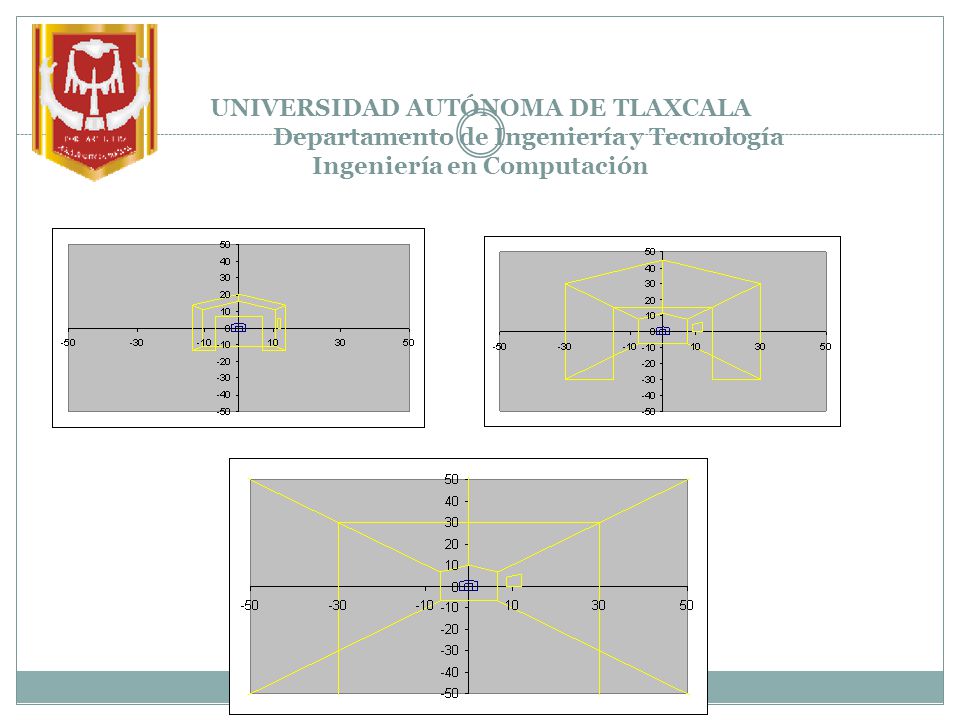

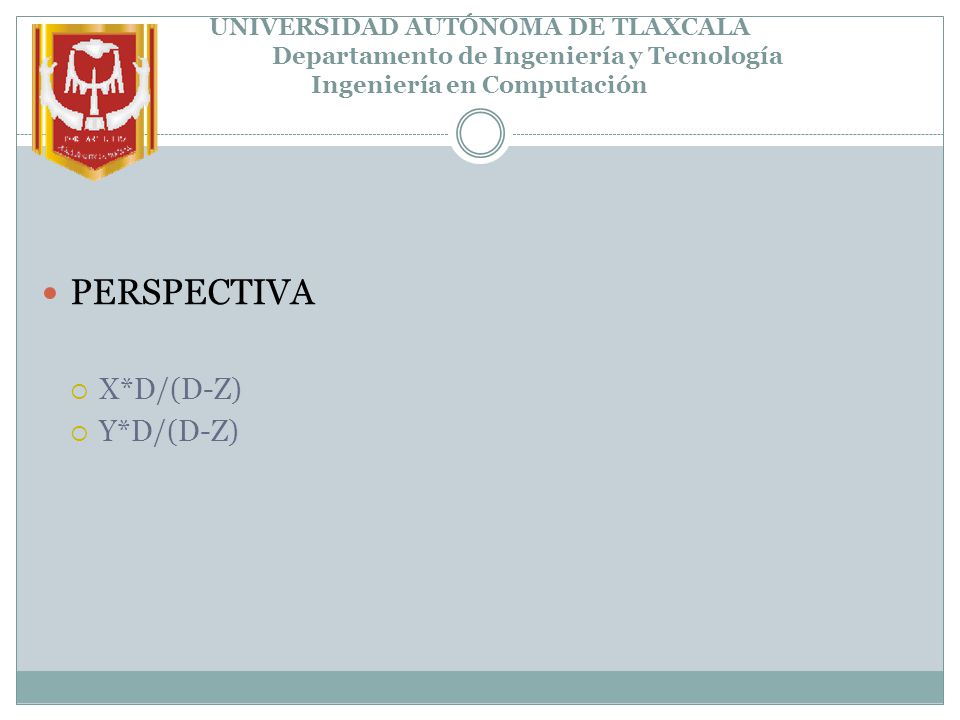

13 UNIVERSIDAD AUTÓNOMA DE TLAXCALA Departamento de Ingeniería y Tecnología Ingeniería en Computación PERSPECTIVA  X*D/(D-Z)  Y*D/(D-Z)

14 UNIVERSIDAD AUTÓNOMA DE TLAXCALA Departamento de Ingeniería y Tecnología Ingeniería en Computación

15

16

17 ROTACION

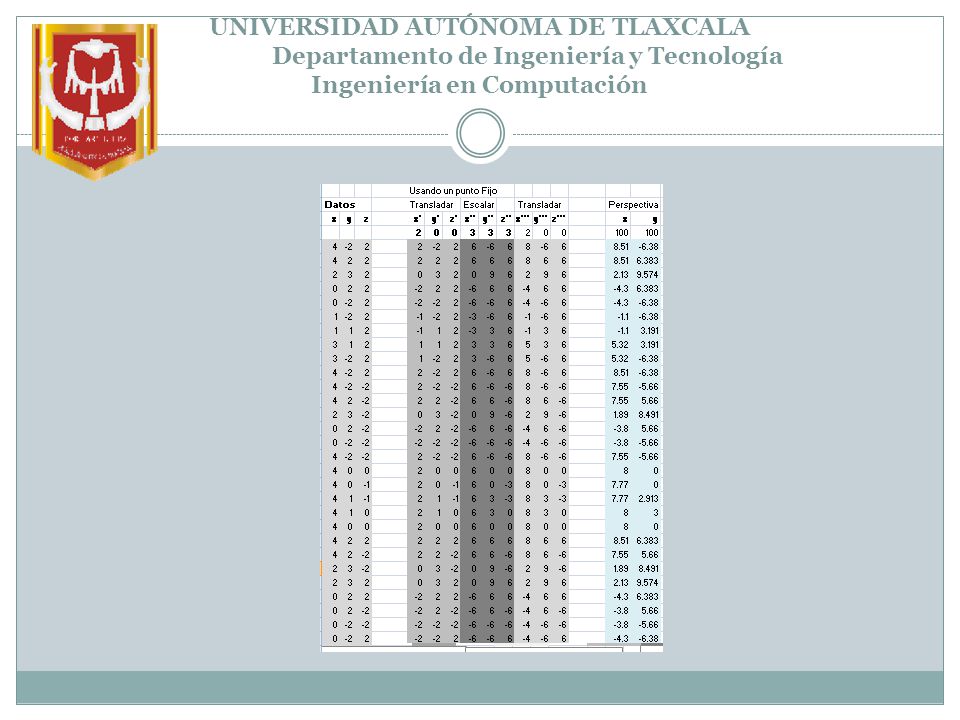

18 UNIVERSIDAD AUTÓNOMA DE TLAXCALA Departamento de Ingeniería y Tecnología Ingeniería en Computación ROTACION EN EJE X 100 0Cos(A)Sen(A) 0-Sen(A)Cos (A)

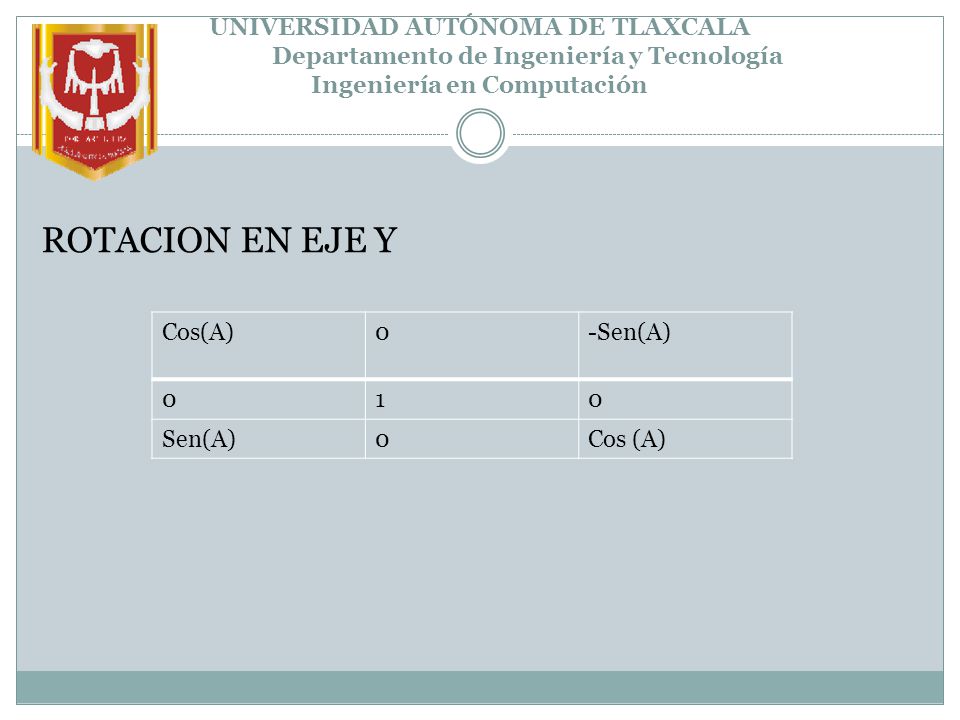

19 UNIVERSIDAD AUTÓNOMA DE TLAXCALA Departamento de Ingeniería y Tecnología Ingeniería en Computación ROTACION EN EJE Y Cos(A)0-Sen(A) 010 Sen(A)0Cos (A)

20 UNIVERSIDAD AUTÓNOMA DE TLAXCALA Departamento de Ingeniería y Tecnología Ingeniería en Computación ROTACION EN EJE Z Cos (A)Sen(A)0 -Sen(A)Cos(A)0 001

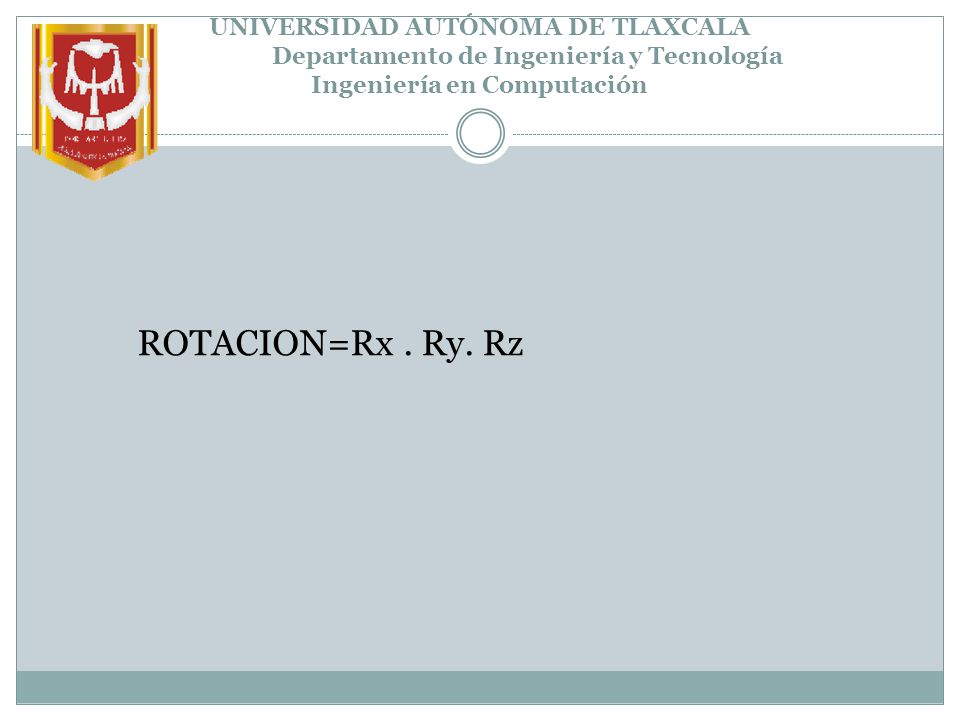

21 UNIVERSIDAD AUTÓNOMA DE TLAXCALA Departamento de Ingeniería y Tecnología Ingeniería en Computación ROTACION=Rx. Ry. Rz

22 UNIVERSIDAD AUTÓNOMA DE TLAXCALA Departamento de Ingeniería y Tecnología Ingeniería en Computación

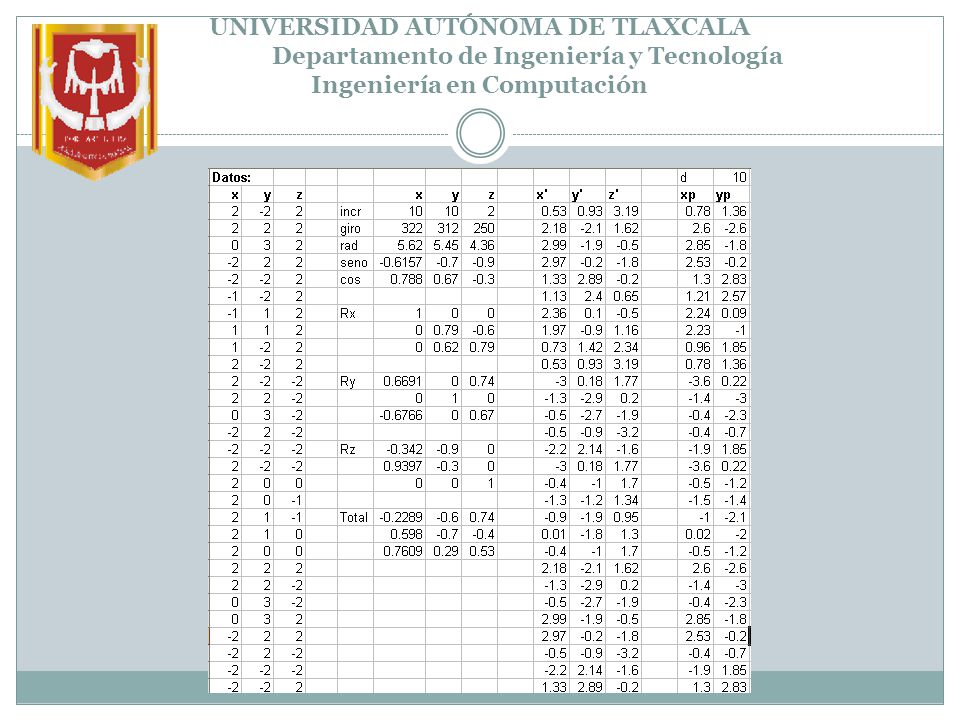

23

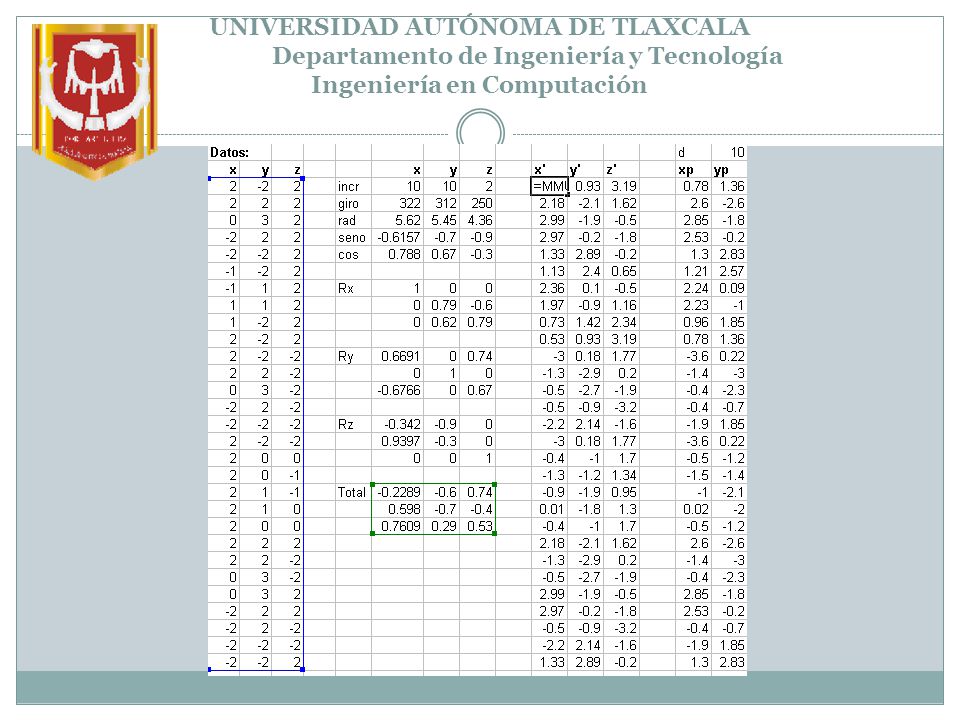

24

25 Macro Sub Rotar() For k = 1 To Range(“u3|").Value Calculate Next End Sub
