1 ÓPTICA GEOMÉTRICA

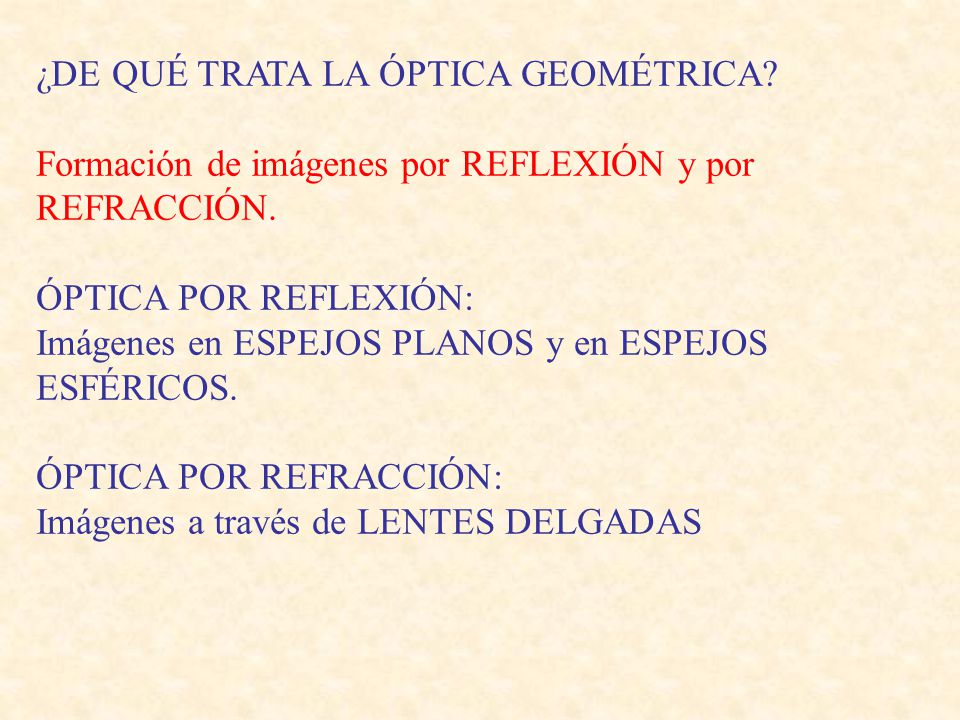

2 ¿DE QUÉ TRATA LA ÓPTICA GEOMÉTRICA?
Formación de imágenes por REFLEXIÓN y por REFRACCIÓN. ÓPTICA POR REFLEXIÓN: Imágenes en ESPEJOS PLANOS y en ESPEJOS ESFÉRICOS. ÓPTICA POR REFRACCIÓN: Imágenes a través de LENTES DELGADAS

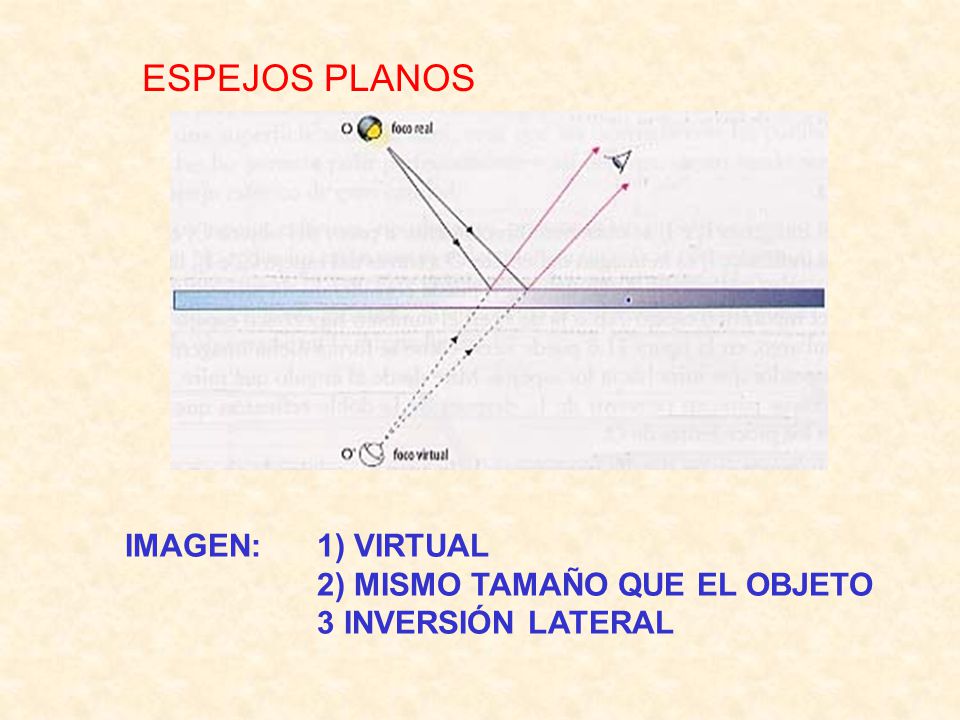

3 ESPEJOS PLANOS IMAGEN: 1) VIRTUAL 2) MISMO TAMAÑO QUE EL OBJETO
3 INVERSIÓN LATERAL

4

5 1.- Se dibuja cabeza y ojos
y se traza N1 desde el extremo superior del espejo, equidistante a ojos y parte superior de la cabeza. 2.- Se dibuja el rayo incidente desde la cabeza al extremo superior del espejo, respetando que si i1 = R1, los segmentos verticales serán iguales a e/2. 3.- Se traza N2 desde el extremo inferior del espejo, equidistante de ojos y pies. 4.- Se dibuja el otro rayo incidente desde los pies hasta el extremo inferior del espejo, respetando que si i2 = R2, los segmentos verticales serán iguales a (h-e)/2. 5.- “S” no interviene. Espejo i1 e N1 R1 H? R2 h N2 h-e i2 d? S

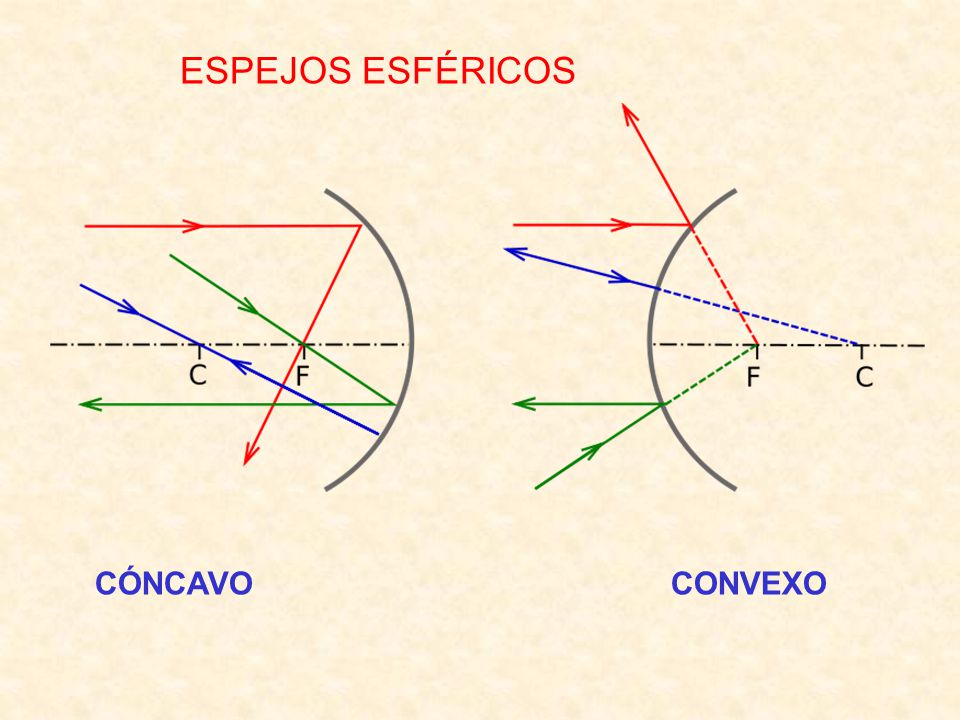

6 ESPEJOS ESFÉRICOS CÓNCAVO CONVEXO

7 ECUACIONES DE LOS ESPEJOS

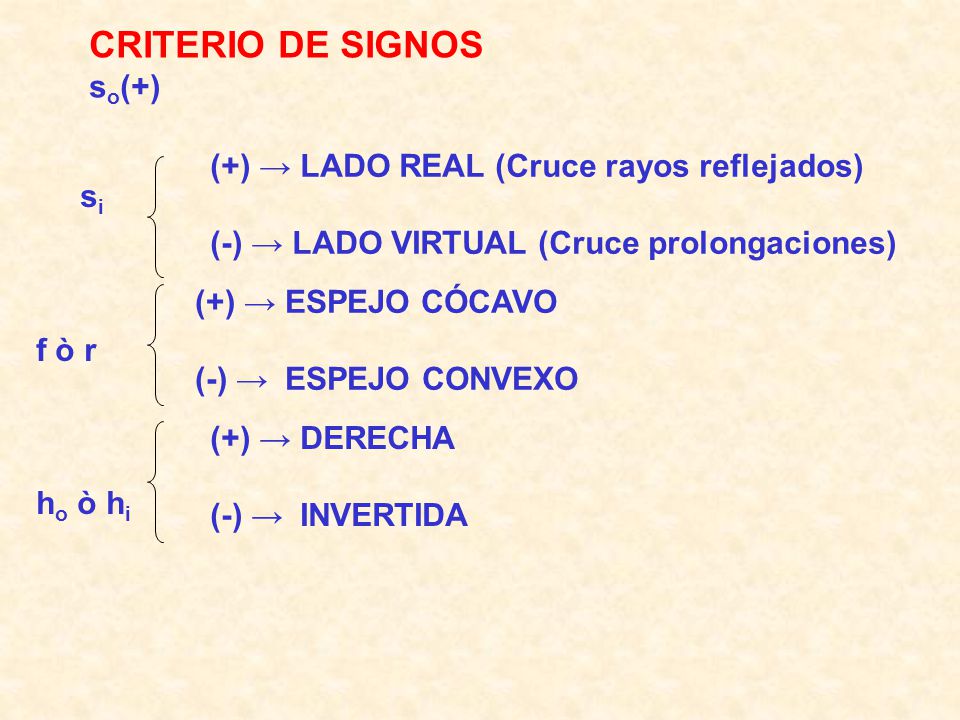

8 CRITERIO DE SIGNOS so(+) (+) → LADO REAL (Cruce rayos reflejados) si
(-) → LADO VIRTUAL (Cruce prolongaciones) si f ò r ho ò hi (+) → ESPEJO CÓCAVO (-) → ESPEJO CONVEXO (+) → DERECHA (-) → INVERTIDA

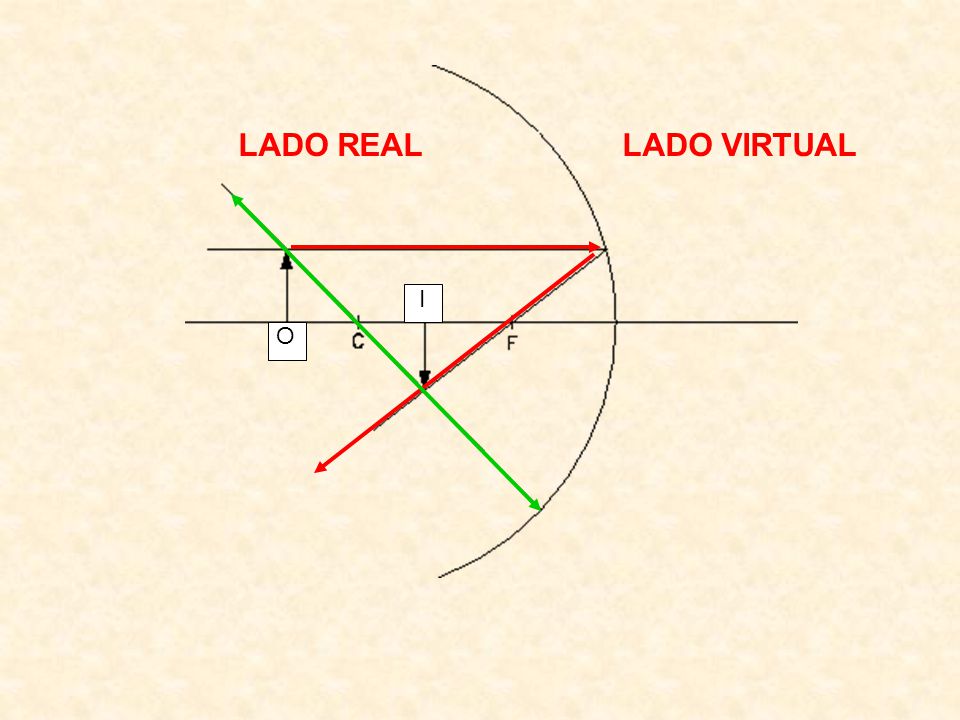

9 LADO REAL LADO VIRTUAL I O

10

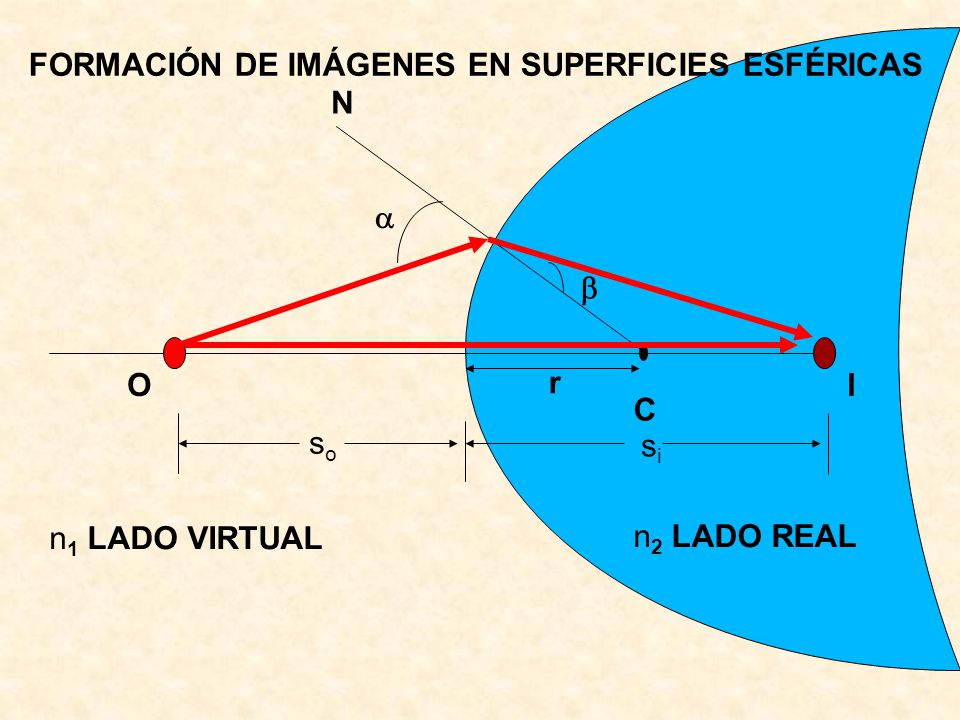

11 FORMACIÓN DE IMÁGENES EN SUPERFICIES ESFÉRICAS
b O r I C so si n1 LADO VIRTUAL n2 LADO REAL

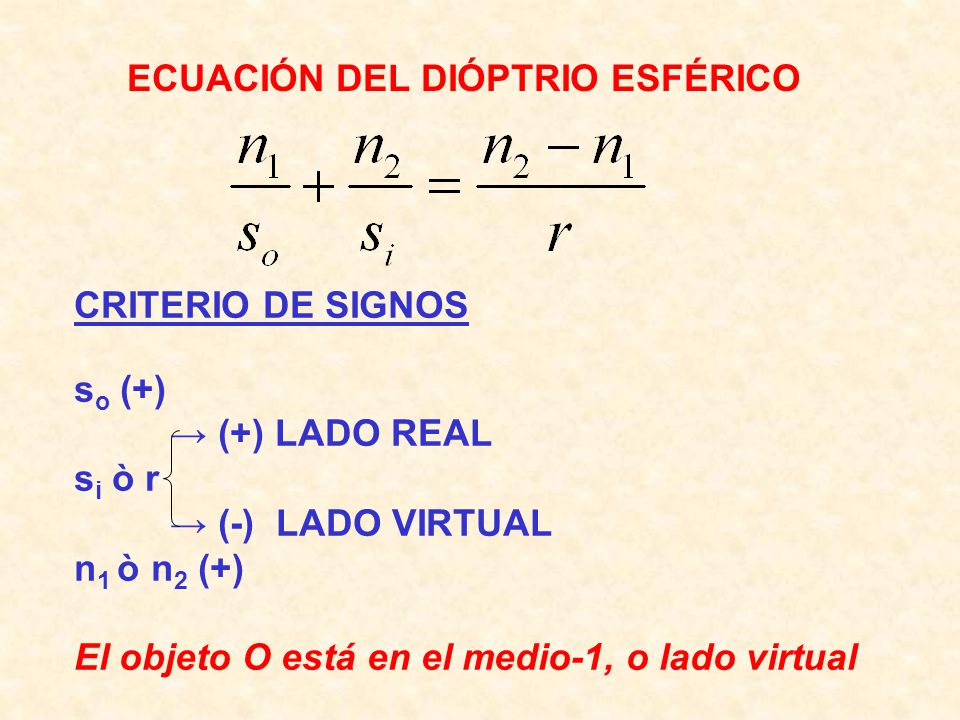

12 ECUACIÓN DEL DIÓPTRIO ESFÉRICO
CRITERIO DE SIGNOS so (+) → (+) LADO REAL si ò r → (-) LADO VIRTUAL n1 ò n2 (+) El objeto O está en el medio-1, o lado virtual

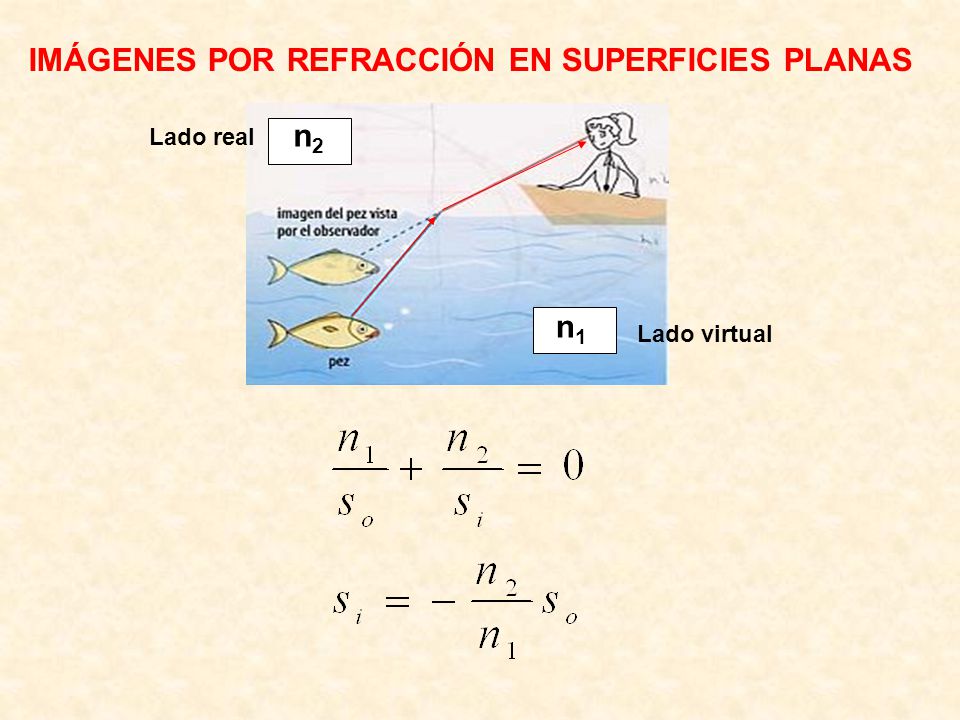

13 IMÁGENES POR REFRACCIÓN EN SUPERFICIES PLANAS
Lado real n1 n Lado virtual

14 LENTES DELGADAS SISTEMA ÓPTICO FORMADO POR DOS O MÁS
SUPERFICIES REFRACTORAS

15 ECUACIONES DE LAS LENTES

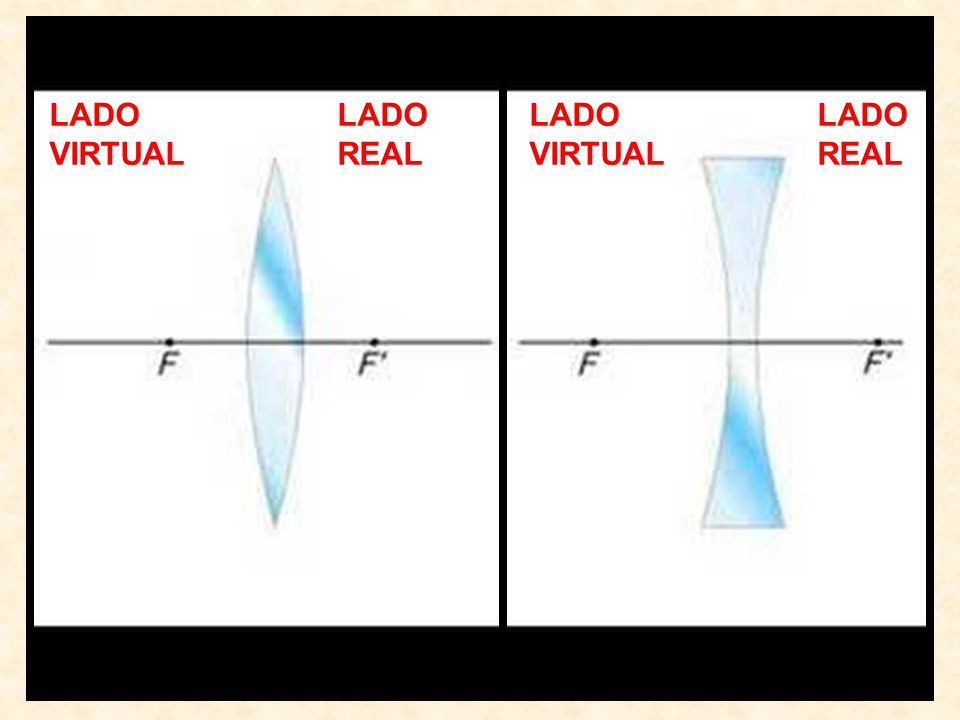

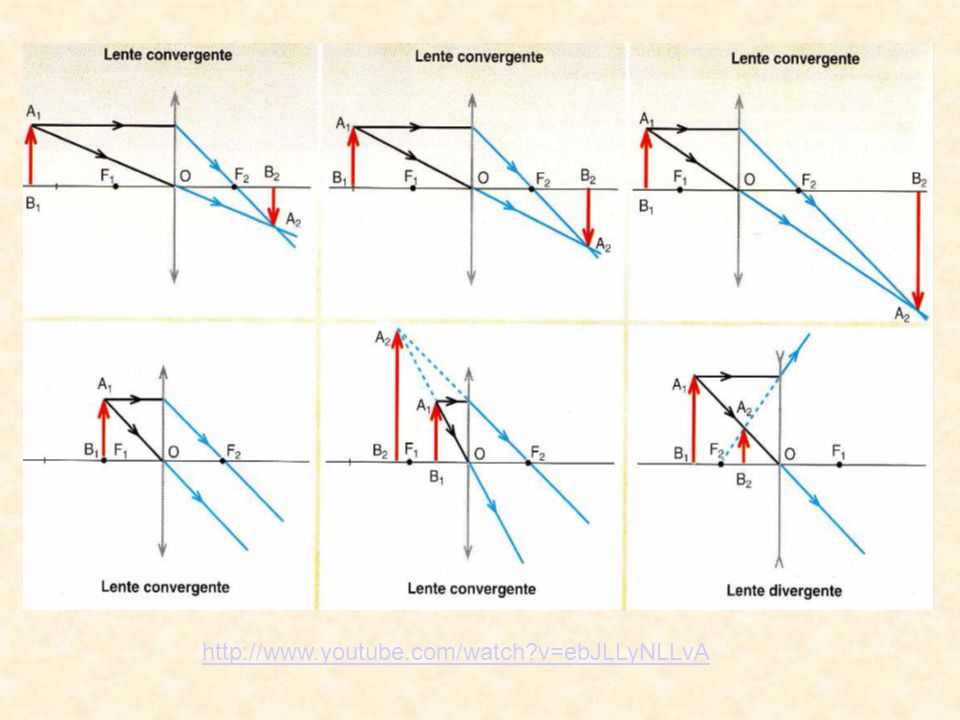

16 LADO LADO LADO LADO VIRTUAL REAL VIRTUAL REAL

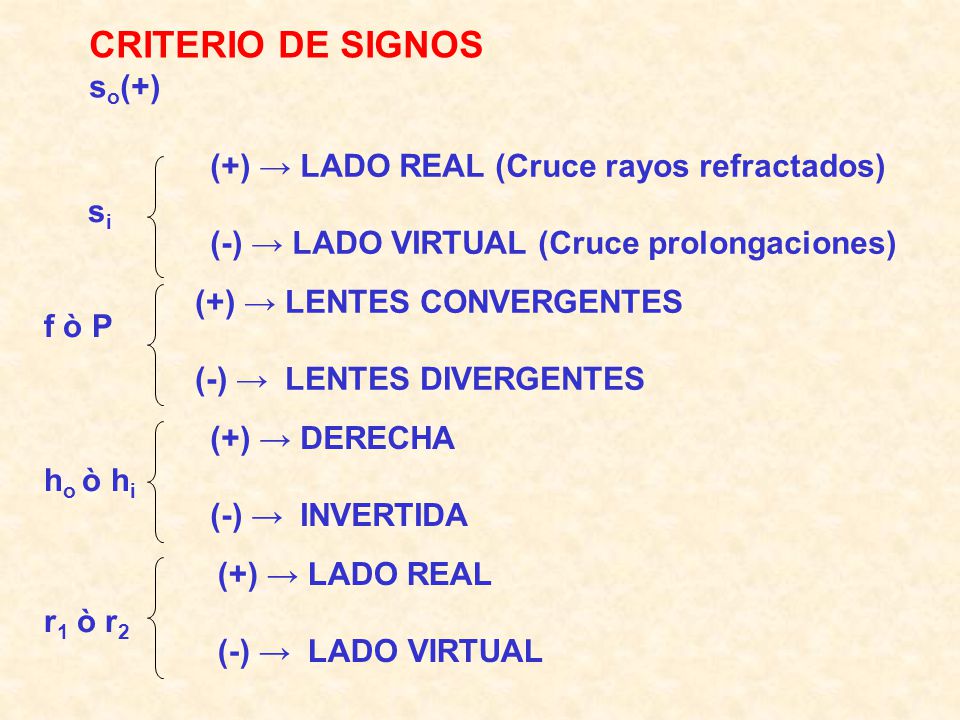

17 CRITERIO DE SIGNOS so(+) (+) → LADO REAL (Cruce rayos refractados)
(-) → LADO VIRTUAL (Cruce prolongaciones) si f ò P ho ò hi r1 ò r2 (+) → LENTES CONVERGENTES (-) → LENTES DIVERGENTES (+) → DERECHA (-) → INVERTIDA (+) → LADO REAL (-) → LADO VIRTUAL

18

19 DEFECTOS COMUNES DE LA VISTA
MIOPÍA → No enfoca objetos lejanos → Corrección lente divergente

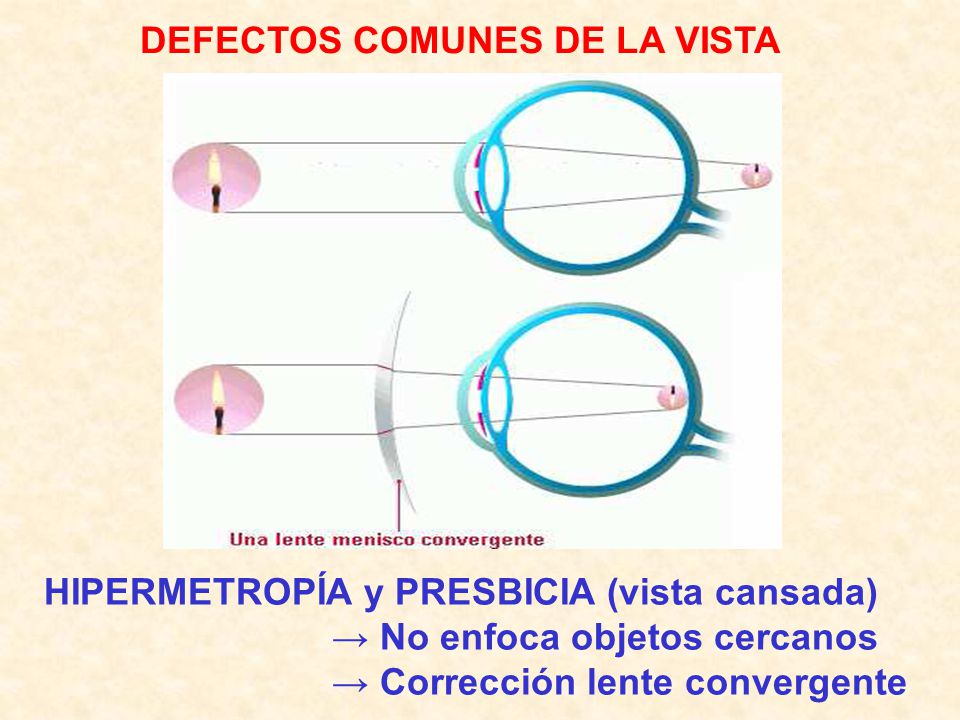

20 DEFECTOS COMUNES DE LA VISTA
HIPERMETROPÍA y PRESBICIA (vista cansada) → No enfoca objetos cercanos → Corrección lente convergente
