Introducción a los Procesos de Refinación

Presentación del tema: "Introducción a los Procesos de Refinación"— Transcripción de la presentación:

1 Introducción a los Procesos de Refinación
OPERACIONES UNITARIAS III MAYO 2007

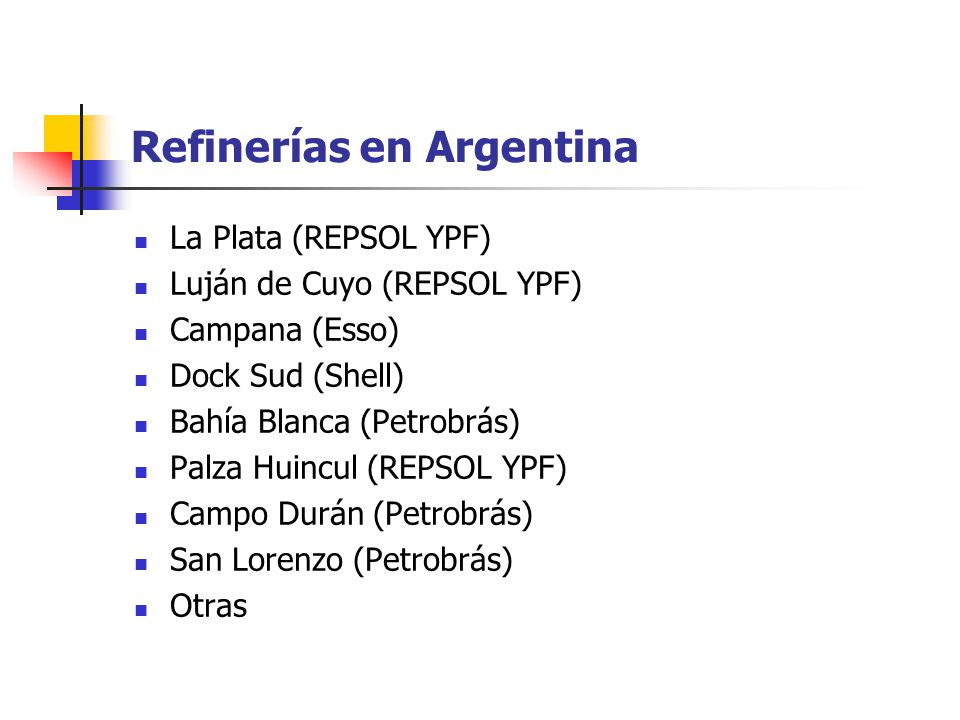

2 Refinerías en Argentina
La Plata (REPSOL YPF) Luján de Cuyo (REPSOL YPF) Campana (Esso) Dock Sud (Shell) Bahía Blanca (Petrobrás) Palza Huincul (REPSOL YPF) Campo Durán (Petrobrás) San Lorenzo (Petrobrás) Otras

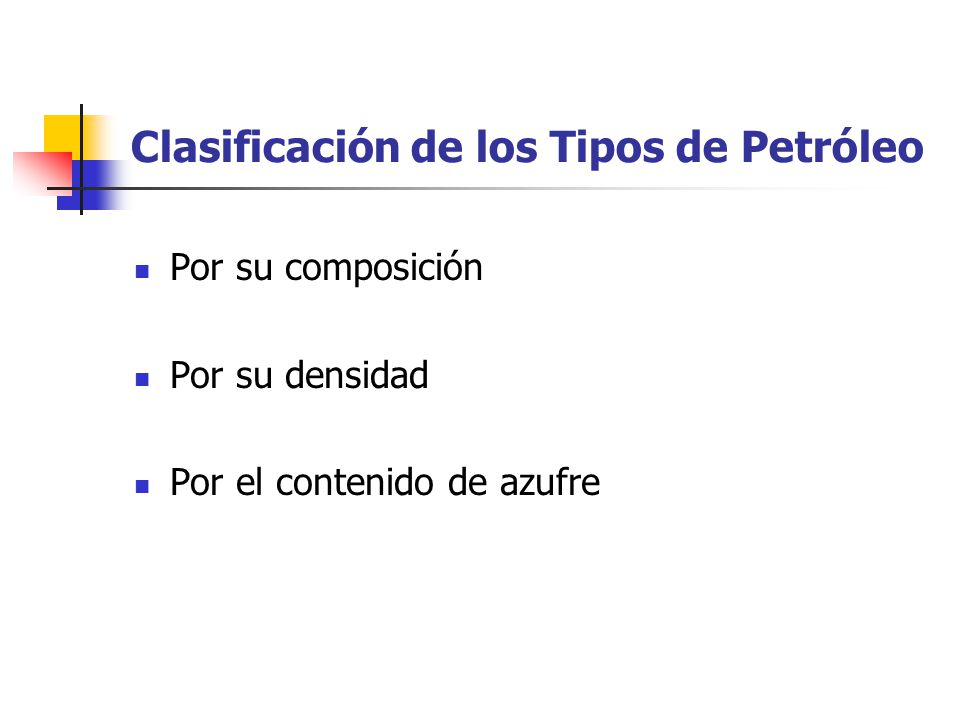

3 Clasificación de los Tipos de Petróleo
Por su composición Por su densidad Por el contenido de azufre

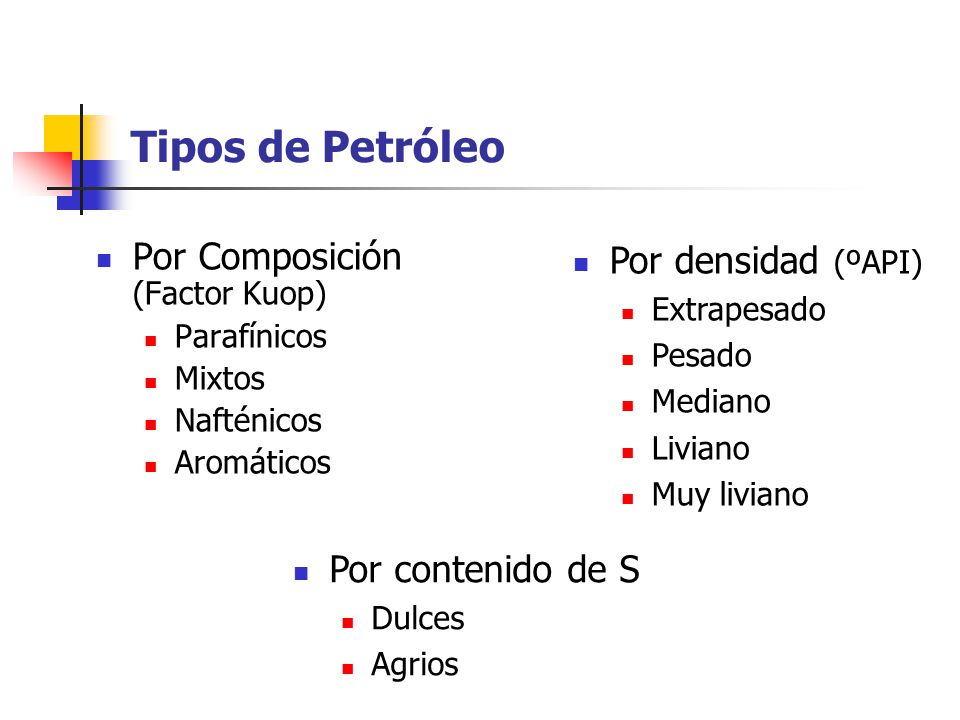

4 Tipos de Petróleo Por Composición (Factor Kuop) Por densidad (ºAPI)
Parafínicos Mixtos Nafténicos Aromáticos Por densidad (ºAPI) Extrapesado Pesado Mediano Liviano Muy liviano Por contenido de S Dulces Agrios

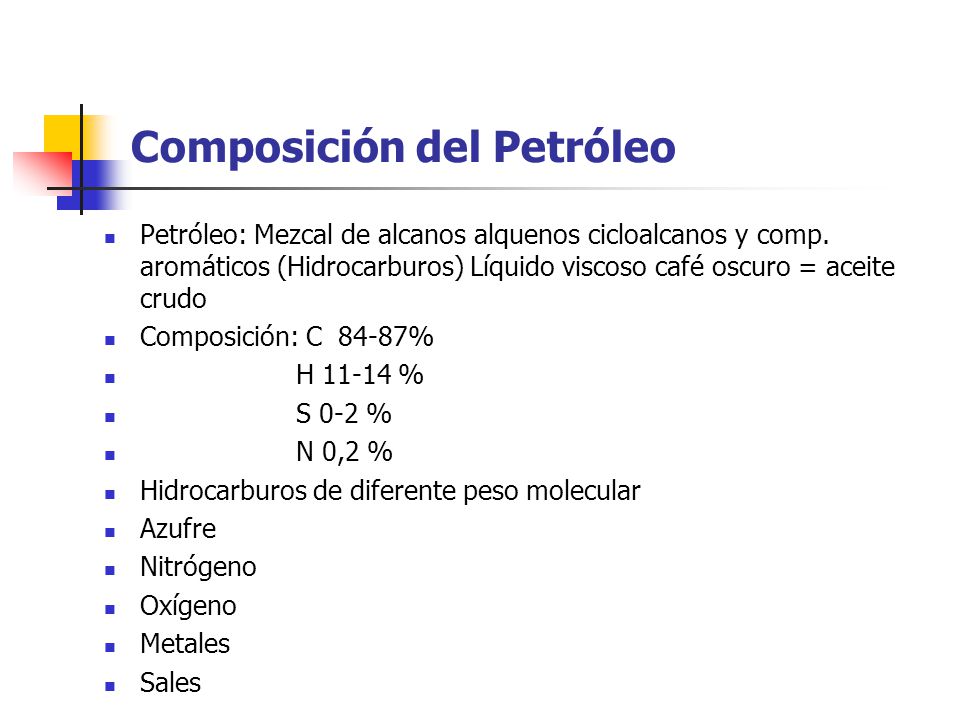

5 Composición del Petróleo
Petróleo: Mezcal de alcanos alquenos cicloalcanos y comp. aromáticos (Hidrocarburos) Líquido viscoso café oscuro = aceite crudo Composición: C % H % S 0-2 % N 0,2 % Hidrocarburos de diferente peso molecular Azufre Nitrógeno Oxígeno Metales Sales

6 Destilación atmosférica de crudo
La destilación de crudos se basa en la transferencia de masa entre las fases líquida y vapor de una mezcla de hidrocarburos. El objetivo es extraer los hidrocarburos presentes naturalmente en el crudo por destilación, sin afectar la estructura molecular de los componentes. Se obtienen combustibles terminados y cortes de hidrocarburos para ser procesados en otras unidades.

7 Destilación Fraccionada

8

9 Productos típicos de una Refinería
Propano / propileno Butano / butilenos Naftas (Premium, súper, normal, regular) Kerosene, JP Gasoil Fuel oil Asfalto Carbón de coque Bases lubricantes Parafinas Azufre líquido

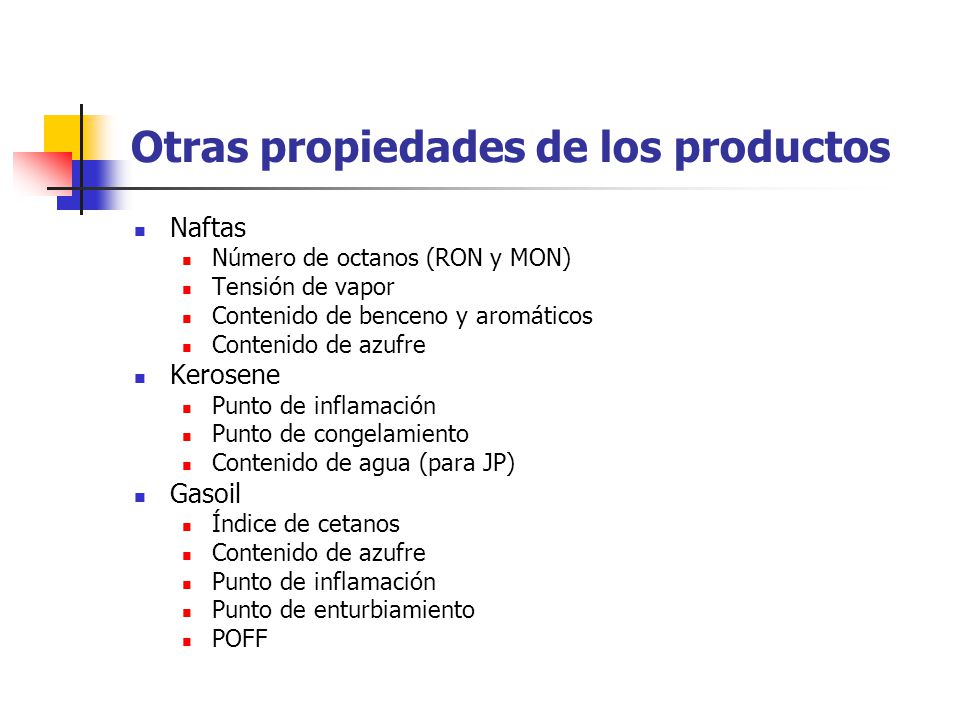

10 Otras propiedades de los productos
Naftas Número de octanos (RON y MON) Tensión de vapor Contenido de benceno y aromáticos Contenido de azufre Kerosene Punto de inflamación Punto de congelamiento Contenido de agua (para JP) Gasoil Índice de cetanos Punto de enturbiamiento POFF

11 Procesos de Refinación
Destilación Atmosférica y al Vacío Conversión Cracking Catalítico Craqueo Térmico Visbreaking Hydrocracking Upgrading Reforming de naftas Isomerización Alkylación Hidrotratamiento de naftas y gasoil

12 Destilación atmosférica de crudo
Productos y destinos típicos: Gases: unidad de concentración de gases Nafta liviana: isomerización Nafta pesada: reforming de nafta Kerosene: Merox / producto final Gasoil liviano: pool de gasoil / hidrotratamiento de gasoil Gasoil pesado: cracking catalítico / hydrocracking Crudo reducido: destilación al vacío

13 Procesos de Refinación
Mejoradores octánicos MTBE TAME Blending Tratamiento de efluentes Aguas ácidas Aminas Claus Servicios auxiliares y offsites Vapor Agua de enfriamiento Energía Eléctrica Antorcha Nitrógeno, aire de instrumentos, etc.
