1 Corriente Eléctrica y Ley de Ampere Omar José Beltrán Rodríguez Universidad Nacional de Colombia

2  Un amperio, o "ampere" es la unidad de medición de la corriente, y es la cantidad de electrones que fluyen a través de un material conductor. Se rige bajo la ley de ohm, que dice que el voltaje es igual a la corriente (ampere) multiplicada por la resistencia (ohm). V = IR

3  Para esto basta con determinar cuántos electrones hay en un coulomb  Donde N nos indica el número de electrones.

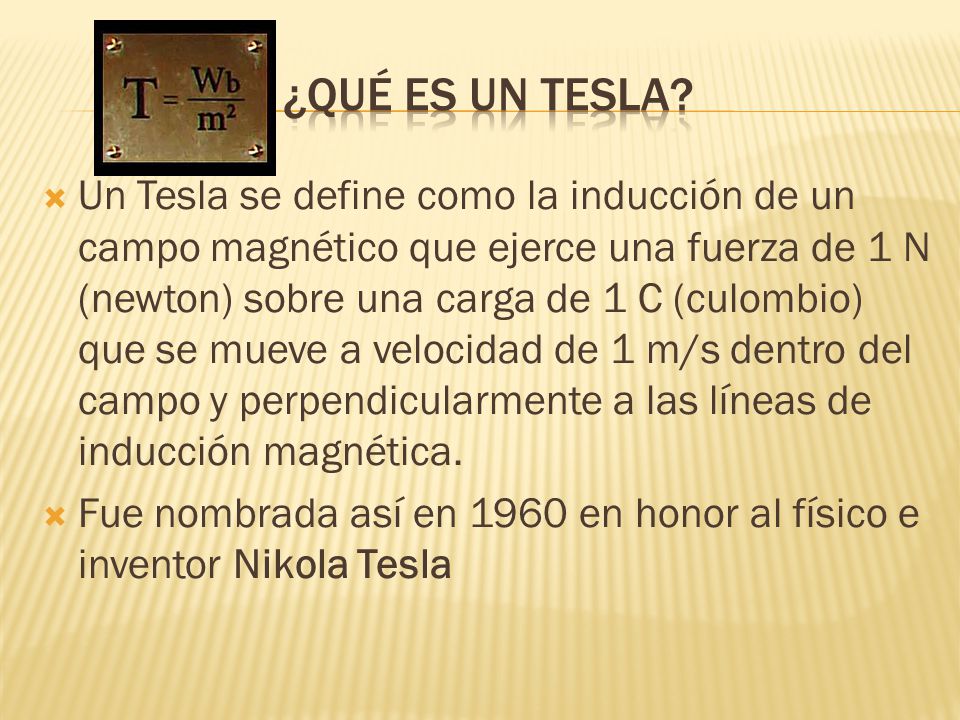

4  Un Tesla se define como la inducción de un campo magnético que ejerce una fuerza de 1 N (newton) sobre una carga de 1 C (culombio) que se mueve a velocidad de 1 m/s dentro del campo y perpendicularmente a las líneas de inducción magnética.  Fue nombrada así en 1960 en honor al físico e inventor Nikola Tesla

5  Un gauss (G) es una unidad de campo magnético del Sistema Cegesimal de Unidades (CGS), nombrada en honor del matemático y físico alemán Carl Friedrich Gauss. Un gauss se define como un maxwell por centímetro cuadrado. 1 gauss = 1 maxwell / cm 2

6  La bobina o inductor por su forma de espiras almacena energía en forma de campo magnético.  El inductor es diferente del condensador / capacitor, que almacena energía en forma de campo eléctrico  Todo cable por el que circula una corriente tiene a su alrededor un campo magnético, siendo el sentido de flujo del campo magnético, el que establece la ley de la mano derecha.  Al estar el inductor hecho de espiras de cable, el campo magnético circula por el centro del inductor y cierra su camino por su parte exterior.

7  La bobina o inductor es un elemento que reacciona contra los cambios en la corriente a través de él, generando un voltaje que se opone al voltaje aplicado y es proporcional al cambio de la corriente.

8  El inductor consta de las siguientes partes:  Devanado inductor: Es el conjunto de espiras destinado a producir el flujo magnético, al ser recorrido por la corriente eléctrica.  Culata: Es una pieza de sustancia ferro magnética, no rodeada por devanados, y destinada a unir los polos de la máquina.  Pieza polar: Es la parte del circuito magnético situada entre la culata y el entrehierro, incluyendo el núcleo y la expansión polar.  Núcleo: Es la parte del circuito magnético rodeada por el devanado inductor.  Expansión polar: Es la parte de la pieza polar próxima al inducido y que bordea al entrehierro.  Polo auxiliar o de conmutación: Es un polo magnético suplementario, provisto o no, de devanados y destinado a mejorar la conmutación. Suelen emplearse en las máquinas de mediana y gran potencia.

9

10  En los polos la intensidad del campo magnético terrestre es de 7*10 -5 T (0,7 G).  En el ecuador la intensidad del campo magnético terrestre es de aproximadamente 3*10 -5 T (0,3 G).

11 Para 100 Espiras Para 10.000 Espiras

12  http://www.tecnologiahechapalabra.com/tecnologia/glosario_tecnico/articulo.asp?i=6626  http://es.wikipedia.org/wiki/Gauss_(unidad)  http://electronicacompleta.com/lecciones/el-inductor/  http://www.unicrom.com/Tut_bobina.asp  http://es.wikipedia.org/wiki/Inductor
