1 Marquesina autoalimentada con energía solar y eólica
sDF Proyecto fin de Máster Alumno: Javier J. Gascó Laborda Tutor: Dr. Carlos Vila Pastor

2 Desarrollo de producto Presupuesto Conclusiones
Índice Objeto Diseño conceptual Diseño preliminar Diseño definitivo Desarrollo de producto Presupuesto Conclusiones Marquesina autoalimentada con energía solar y eólica Objeto Diseño Conceptual Diseño Preliminar Diseño Definitivo Desarrollo de producto Presupuesto Conclusiones

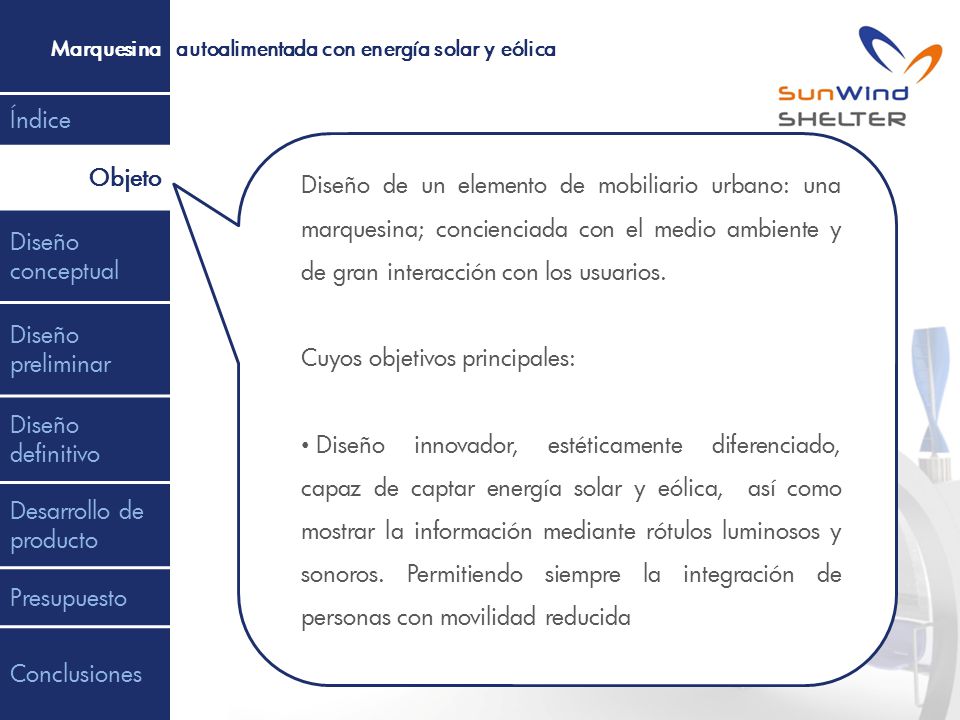

3 Desarrollo de producto
Índice Objeto Diseño conceptual Diseño preliminar Diseño definitivo Desarrollo de producto Presupuesto Conclusiones Marquesina autoalimentada con energía solar y eólica Diseño de un elemento de mobiliario urbano: una marquesina; concienciada con el medio ambiente y de gran interacción con los usuarios. Cuyos objetivos principales: Diseño innovador, estéticamente diferenciado, capaz de captar energía solar y eólica, así como mostrar la información mediante rótulos luminosos y sonoros. Permitiendo siempre la integración de personas con movilidad reducida

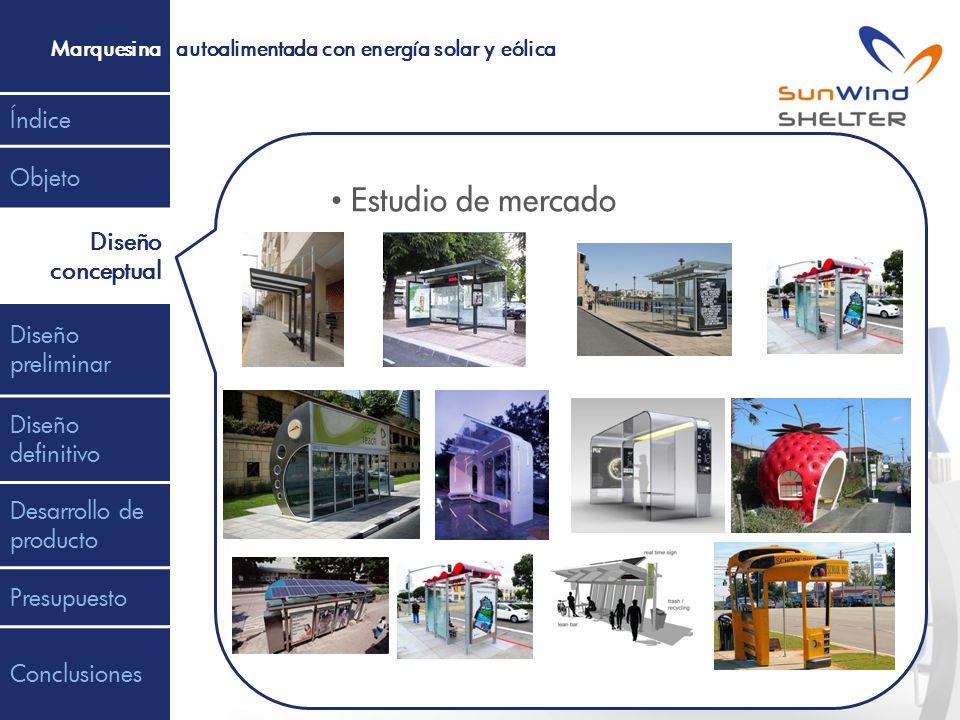

4 Estudio de mercado Índice Objeto Diseño conceptual Diseño preliminar
Diseño definitivo Desarrollo de producto Presupuesto Conclusiones Marquesina autoalimentada con energía solar y eólica Estudio de mercado

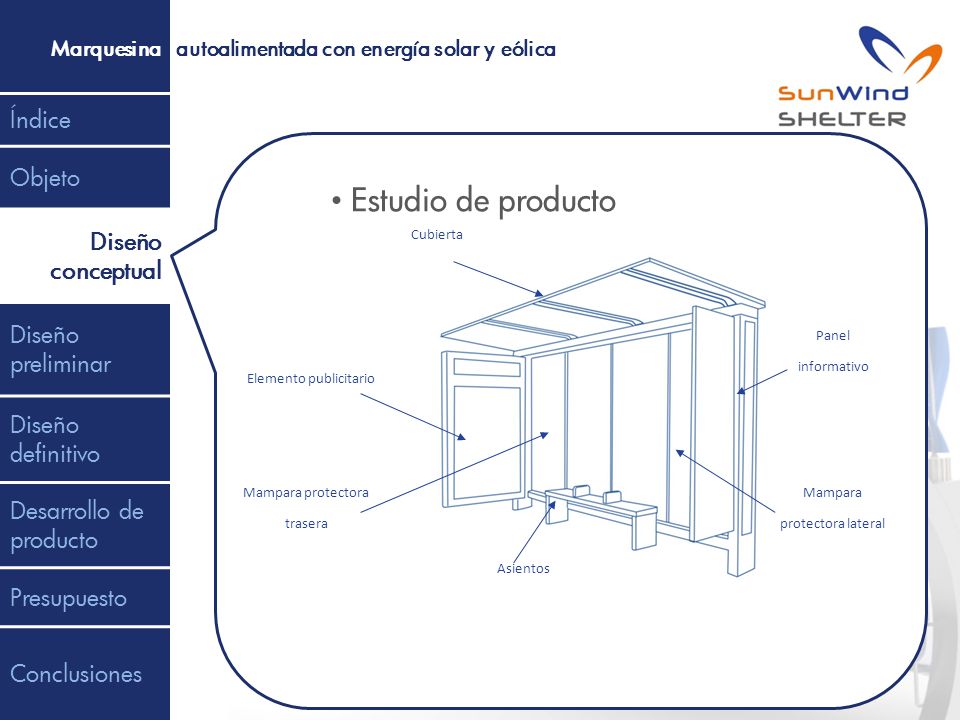

5 Elemento publicitario
Índice Objeto Diseño conceptual Diseño preliminar Diseño definitivo Desarrollo de producto Presupuesto Conclusiones Marquesina autoalimentada con energía solar y eólica Estudio de producto Elemento publicitario Mampara protectora trasera Asientos Cubierta Mampara protectora lateral Panel informativo

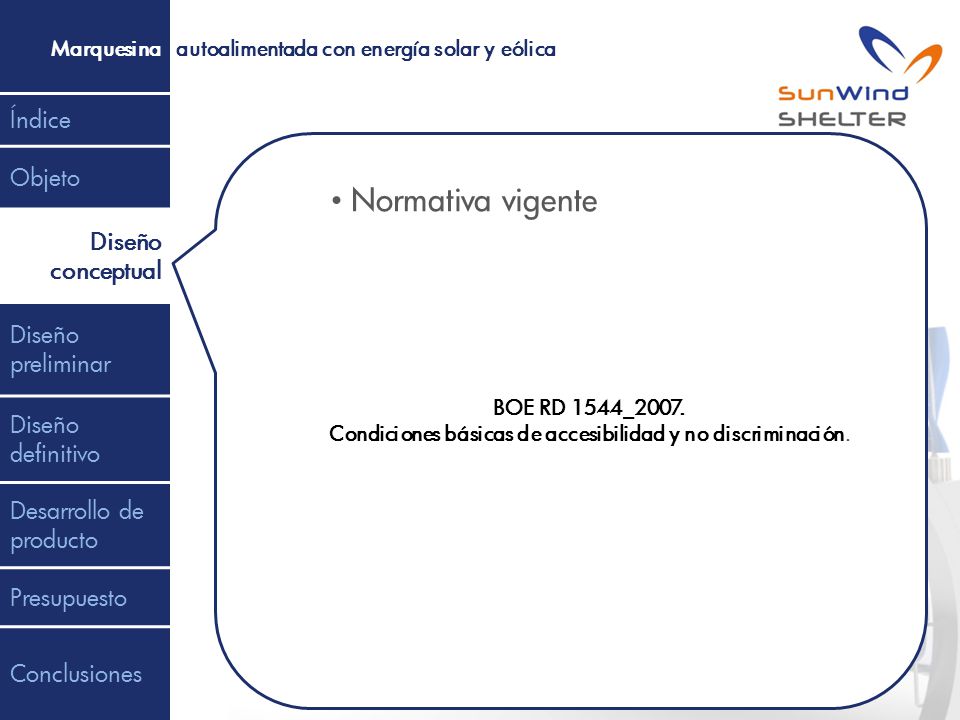

6 Condiciones básicas de accesibilidad y no discriminación‏.
Índice Objeto Diseño conceptual Diseño preliminar Diseño definitivo Desarrollo de producto Presupuesto Conclusiones Marquesina autoalimentada con energía solar y eólica Normativa vigente BOE RD 1544_2007. Condiciones básicas de accesibilidad y no discriminación‏.

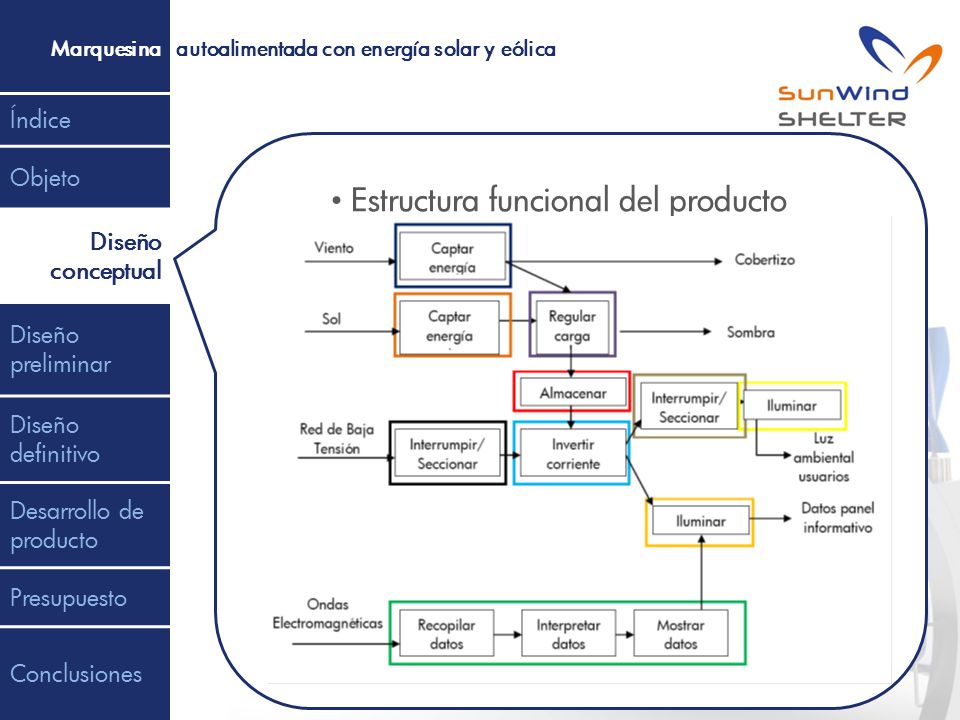

7 Estructura funcional del producto
Índice Objeto Diseño conceptual Diseño preliminar Diseño definitivo Desarrollo de producto Presupuesto Conclusiones Marquesina autoalimentada con energía solar y eólica Estructura funcional del producto

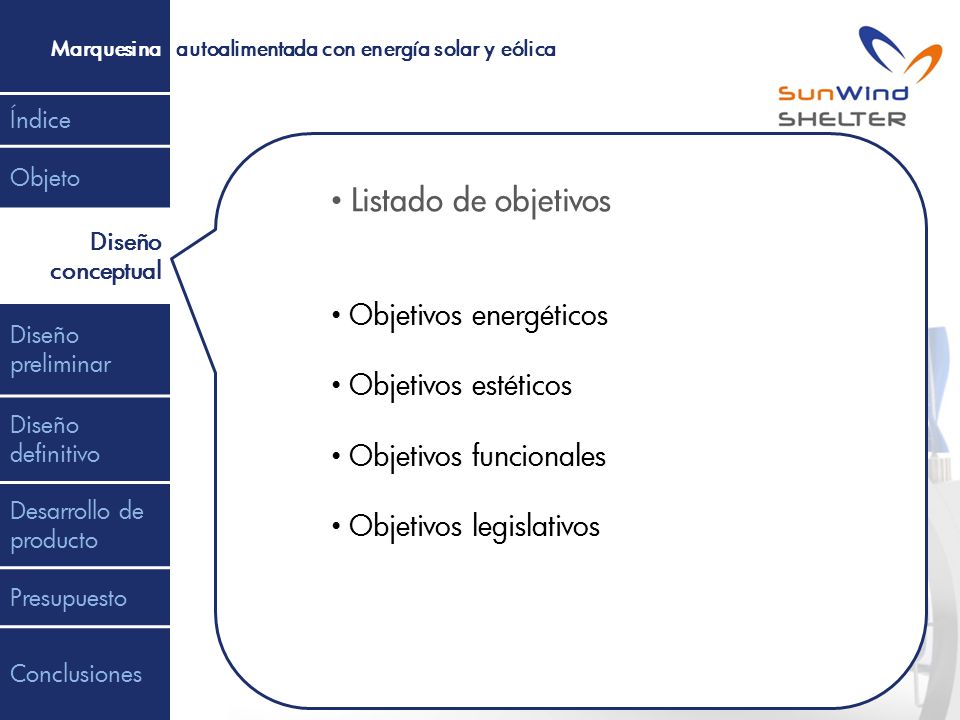

8 Listado de objetivos Objetivos energéticos Objetivos estéticos
Índice Objeto Diseño conceptual Diseño preliminar Diseño definitivo Desarrollo de producto Presupuesto Conclusiones Marquesina autoalimentada con energía solar y eólica Listado de objetivos Objetivos energéticos Objetivos estéticos Objetivos funcionales Objetivos legislativos

9 Alternativa 1 Índice Objeto Diseño conceptual Diseño preliminar
Diseño definitivo Desarrollo de producto Presupuesto Conclusiones Marquesina autoalimentada con energía solar y eólica Alternativa 1

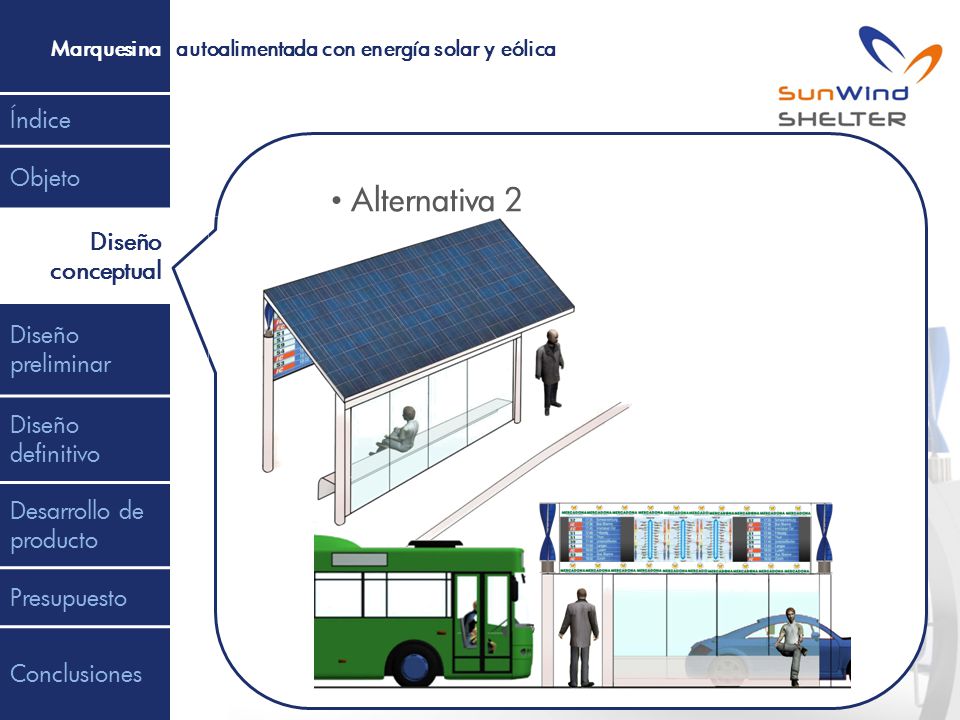

10 Alternativa 2 Índice Objeto Diseño conceptual Diseño preliminar
Diseño definitivo Desarrollo de producto Presupuesto Conclusiones Marquesina autoalimentada con energía solar y eólica Alternativa 2

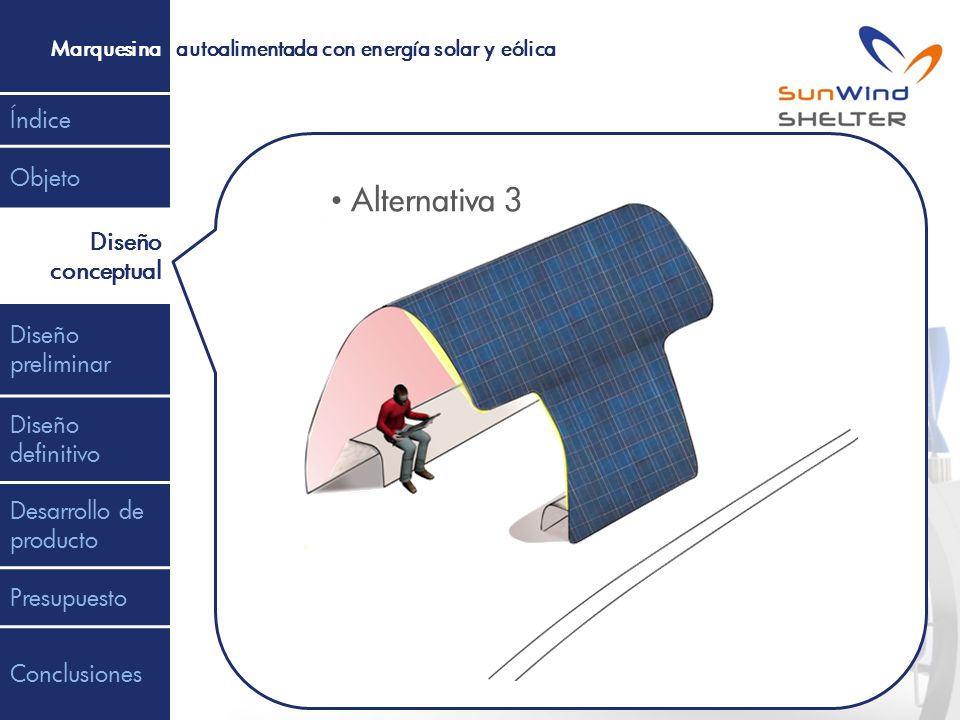

11 Alternativa 3 Índice Objeto Diseño conceptual Diseño preliminar
Diseño definitivo Desarrollo de producto Presupuesto Conclusiones Marquesina autoalimentada con energía solar y eólica Alternativa 3

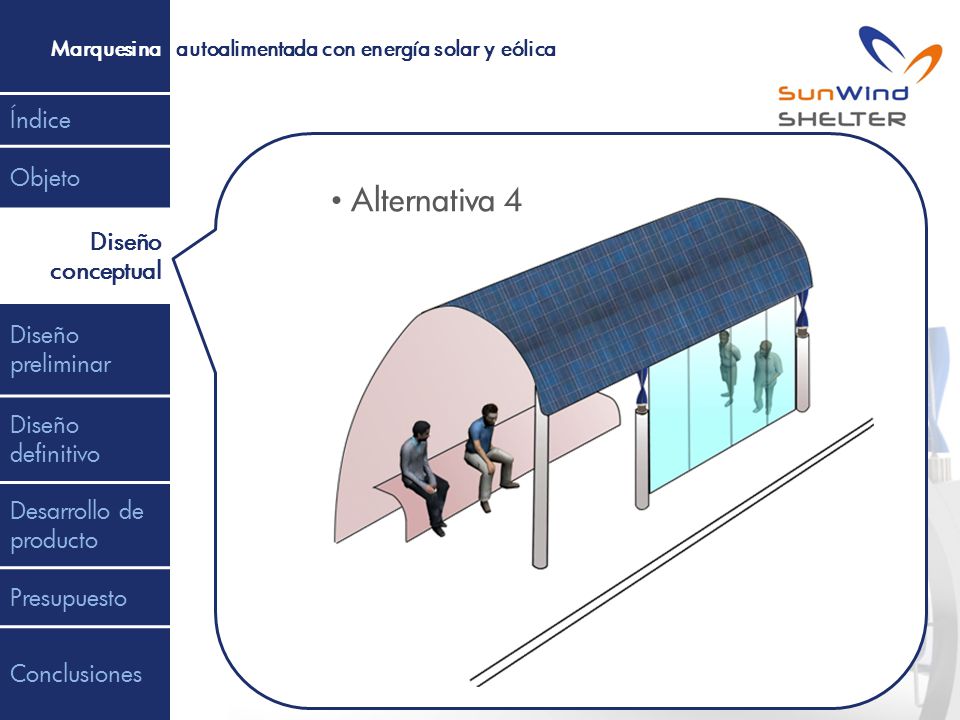

12 Alternativa 4 Índice Objeto Diseño conceptual Diseño preliminar
Diseño definitivo Desarrollo de producto Presupuesto Conclusiones Marquesina autoalimentada con energía solar y eólica Alternativa 4

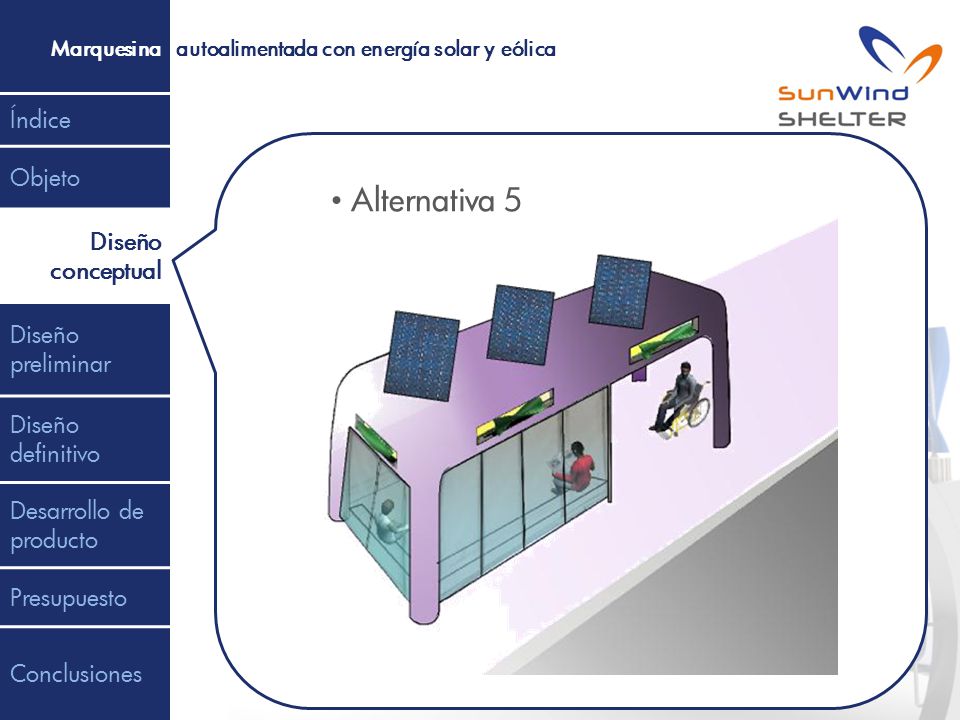

13 Alternativa 5 Índice Objeto Diseño conceptual Diseño preliminar
Diseño definitivo Desarrollo de producto Presupuesto Conclusiones Marquesina autoalimentada con energía solar y eólica Alternativa 5

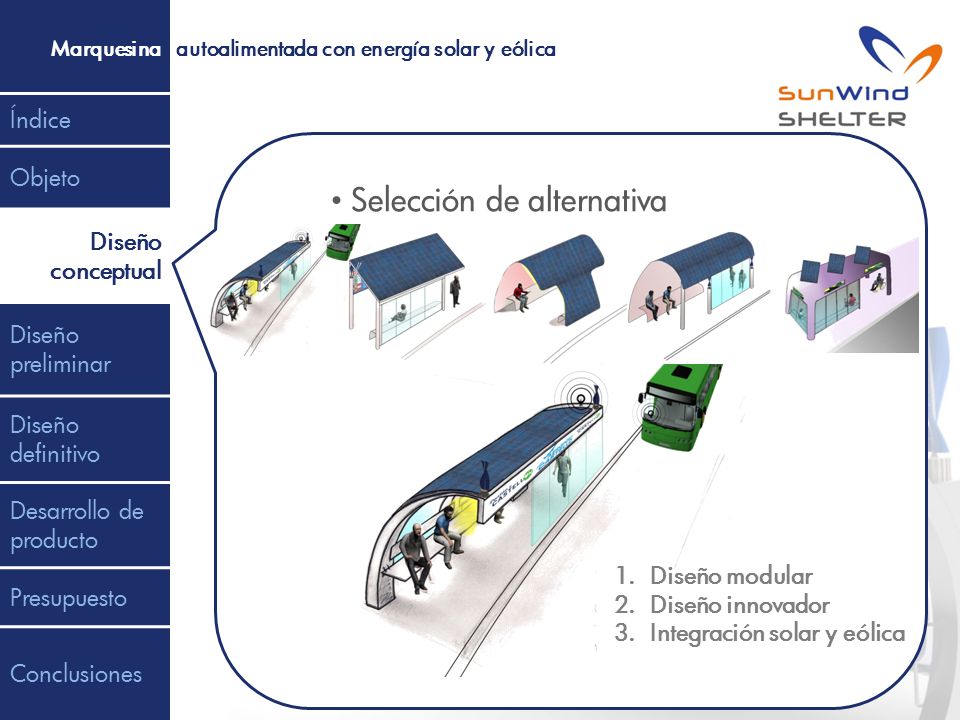

14 Selección de alternativa
Índice Objeto Diseño conceptual Diseño preliminar Diseño definitivo Desarrollo de producto Presupuesto Conclusiones Marquesina autoalimentada con energía solar y eólica Selección de alternativa Diseño modular Diseño innovador Integración solar y eólica

15 Análisis diseño conceptual
Índice Objeto Diseño conceptual Diseño preliminar Diseño definitivo Desarrollo de producto Presupuesto Conclusiones Marquesina autoalimentada con energía solar y eólica Diseño preliminar Análisis diseño conceptual Módulos fotovoltaico Viabilidad del elemento fotovoltaico Bancada Debe disponer de al menos un asiento y un apoyo isquiático Mampara frontal Impediría el subida al autobús por la parte trasera Turbinas Generación de sombras fijas sobre los módulos

16 Diseño preliminar Índice Objeto Diseño conceptual Diseño preliminar
Diseño definitivo Desarrollo de producto Presupuesto Conclusiones Marquesina autoalimentada con energía solar y eólica Diseño preliminar Selección inicial de materiales y procesos de fabricación Definición medidas generales Cálculos estructurales preliminares Boceto – CAD

17 Apoyo mampara y sujeción fotovoltaica Soportes informativos
Índice Objeto Diseño conceptual Diseño preliminar Diseño definitivo Desarrollo de producto Presupuesto Conclusiones Marquesina autoalimentada con energía solar y eólica Análisis Diseño Preliminar Torreta baterías Apoyo mampara y sujeción fotovoltaica Soportes informativos Sección columnas Apoyo isquiático Integración módulos

18 Diseño Preliminar Diseño definitivo Índice Objeto Diseño conceptual
Desarrollo de producto Presupuesto Conclusiones Marquesina autoalimentada con energía solar y eólica Marquesina Diseño Preliminar Diseño definitivo Subconjunto Cimentación Subconjunto Columnas Subconjunto Asientos Subconjunto Apoyo Isquiático Subconjunto Eólico Subconjunto Mampara Subconjunto Rótulo LED Subconjunto Fotovoltaicos Subconjunto Eléctrico

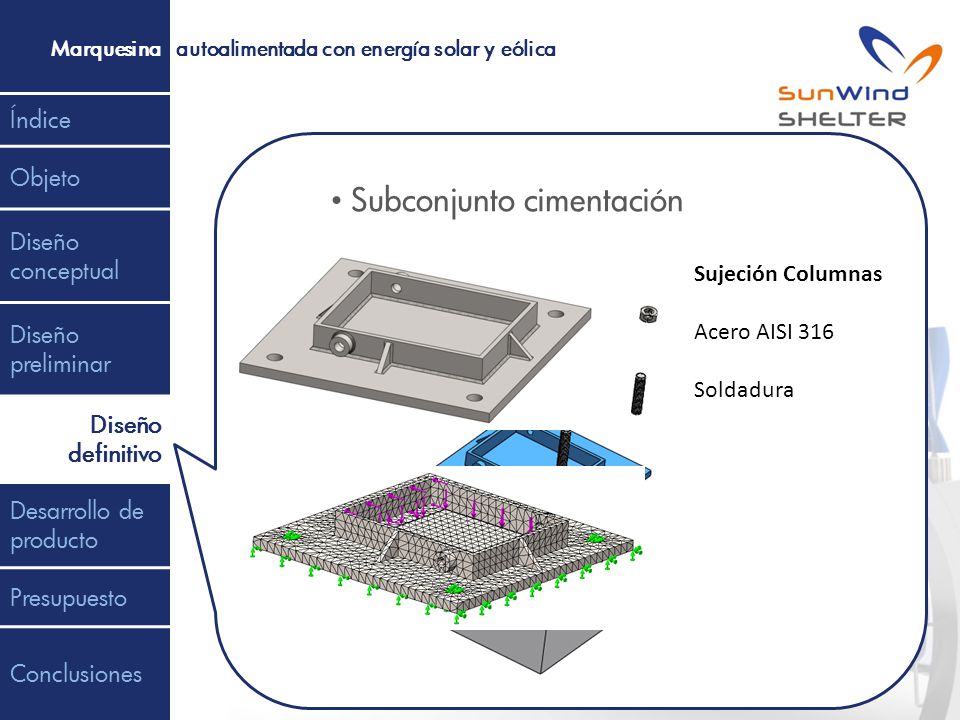

19 Subconjunto cimentación
Índice Objeto Diseño conceptual Diseño preliminar Diseño definitivo Desarrollo de producto Presupuesto Conclusiones Marquesina autoalimentada con energía solar y eólica Subconjunto cimentación Sujeción Columnas Acero AISI 316 Soldadura

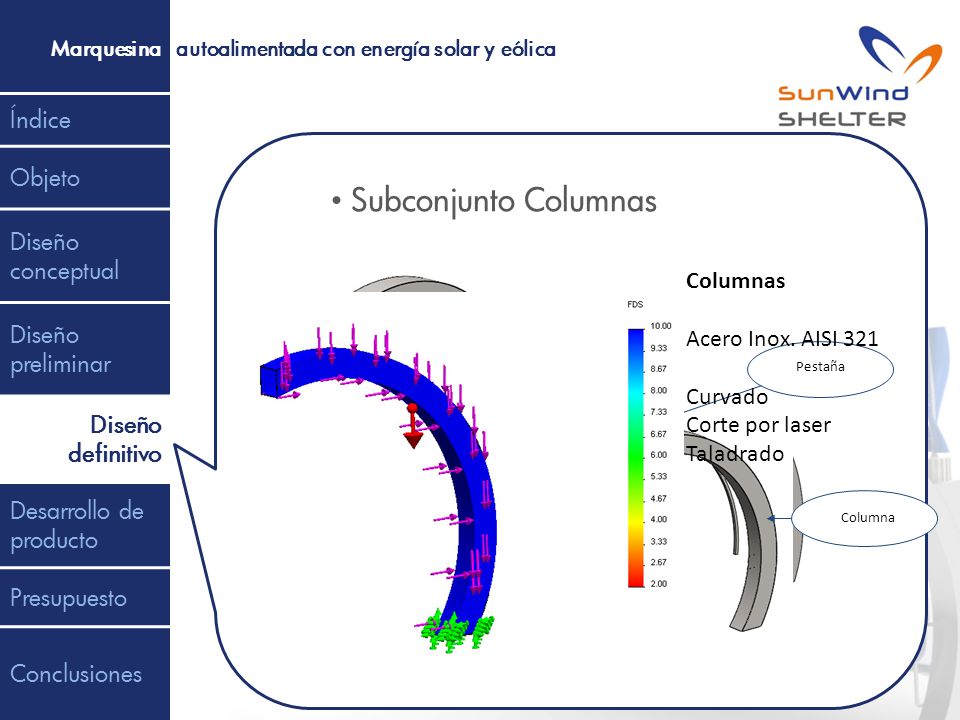

20 Subconjunto Columnas Índice Objeto Diseño conceptual Diseño preliminar
Diseño definitivo Desarrollo de producto Presupuesto Conclusiones Marquesina autoalimentada con energía solar y eólica Subconjunto Columnas Columnas Acero Inox. AISI 321 Curvado Corte por laser Taladrado Portezuela Tapa Carril Pestaña Columna

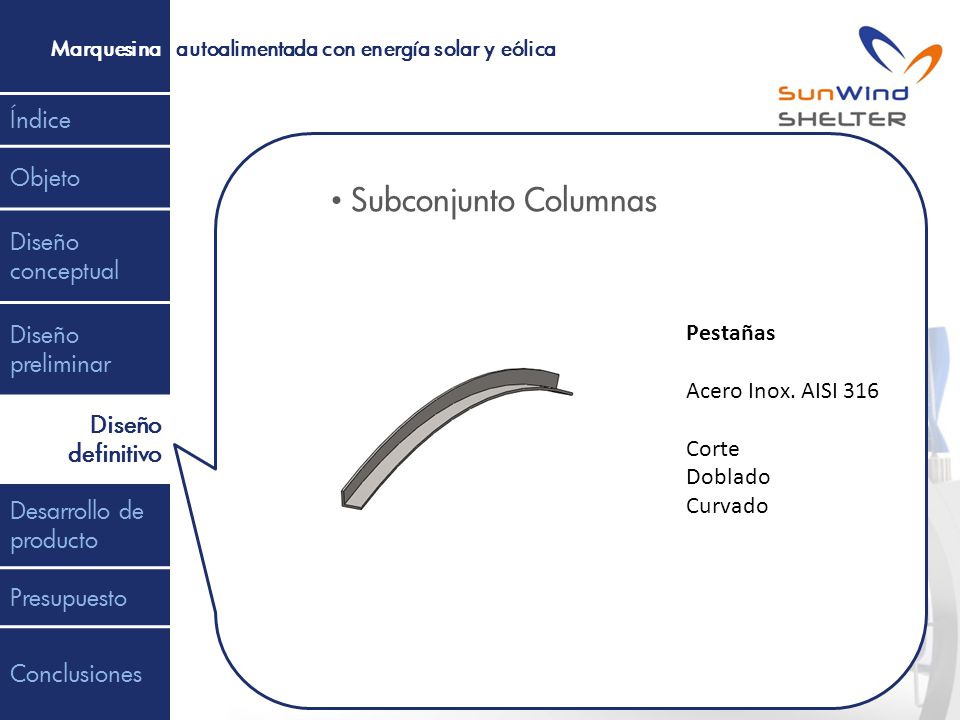

21 Subconjunto Columnas Índice Objeto Diseño conceptual Diseño preliminar
Diseño definitivo Desarrollo de producto Presupuesto Conclusiones Marquesina autoalimentada con energía solar y eólica Subconjunto Columnas Pestañas Acero Inox. AISI 316 Corte Doblado Curvado

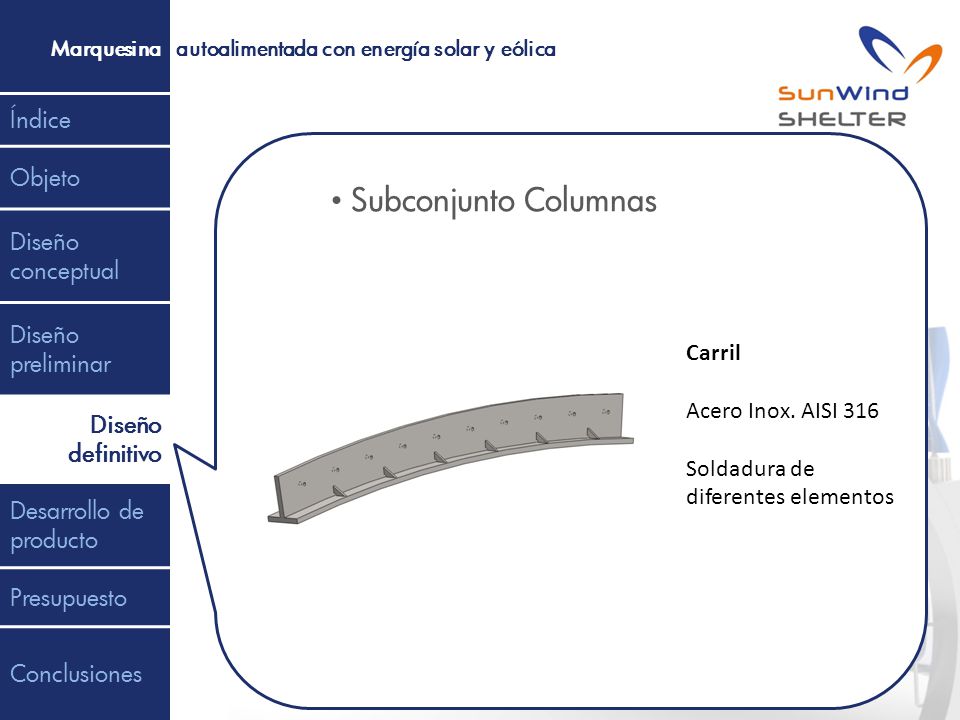

22 Subconjunto Columnas Índice Objeto Diseño conceptual Diseño preliminar
Diseño definitivo Desarrollo de producto Presupuesto Conclusiones Marquesina autoalimentada con energía solar y eólica Subconjunto Columnas Carril Acero Inox. AISI 316 Soldadura de diferentes elementos

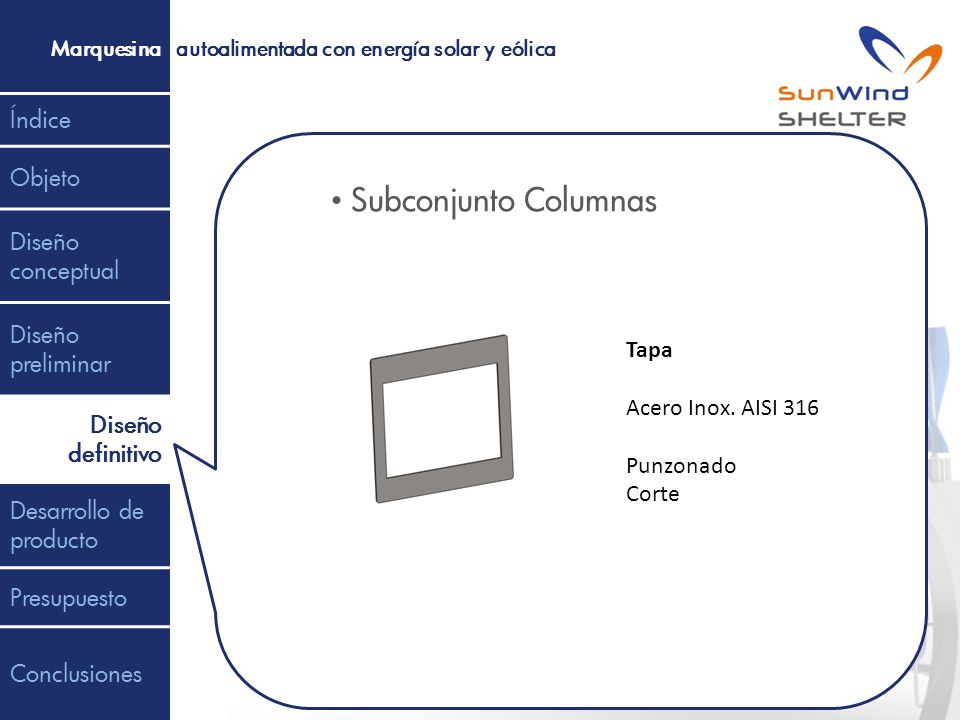

23 Subconjunto Columnas Índice Objeto Diseño conceptual Diseño preliminar
Diseño definitivo Desarrollo de producto Presupuesto Conclusiones Marquesina autoalimentada con energía solar y eólica Subconjunto Columnas Tapa Acero Inox. AISI 316 Punzonado Corte

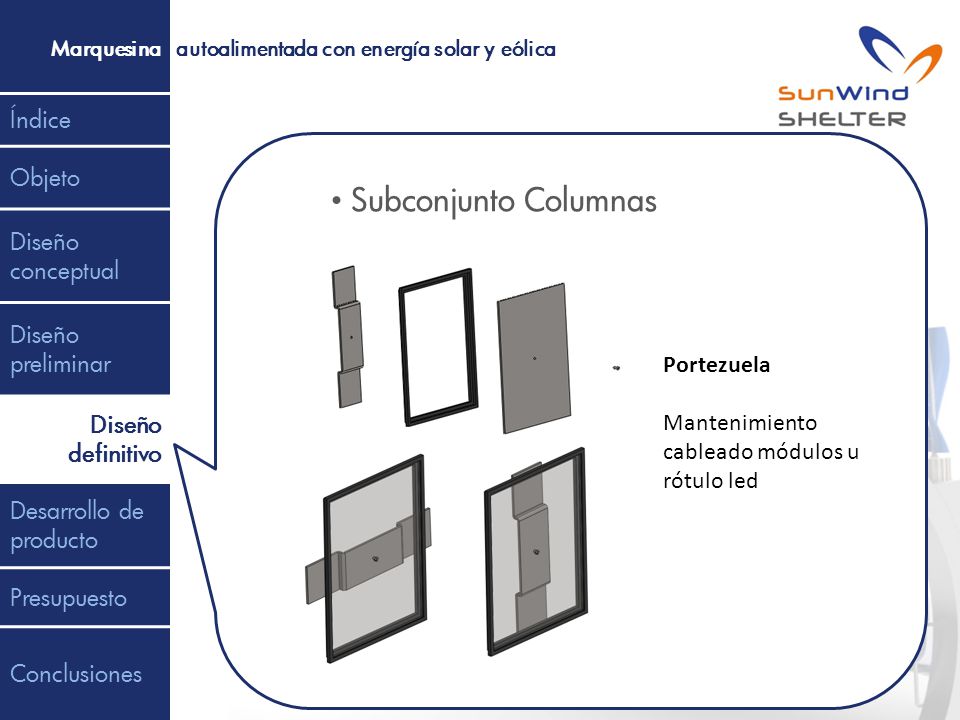

24 Subconjunto Columnas Índice Objeto Diseño conceptual Diseño preliminar
Diseño definitivo Desarrollo de producto Presupuesto Conclusiones Marquesina autoalimentada con energía solar y eólica Subconjunto Columnas Portezuela Mantenimiento cableado módulos u rótulo led

25 Subconjunto Asientos Índice Objeto Diseño conceptual Diseño preliminar
Diseño definitivo Desarrollo de producto Presupuesto Conclusiones Marquesina autoalimentada con energía solar y eólica Subconjunto Asientos Unión eje Acero Inox. AISI 321 Moldeo por gravedad Taladrado Agarradera Acero Inox. AISI 304 Tubo doblado Asiento CR3 y soporte para asiento Elementos comerciales Daplast Eje asientos Acero Inox. AISI 321 Extrusión Taladrado

26 Subconjunto Apoyo Isquiático
Índice Objeto Diseño conceptual Diseño preliminar Diseño definitivo Desarrollo de producto Presupuesto Conclusiones Marquesina autoalimentada con energía solar y eólica Subconjunto Apoyo Isquiático Unión eje Acero Inox. AISI 321 Moldeo por gravedad Taladrado Eje asientos Acero Inox. AISI 321 Extrusión

27 Subconjunto Eólico Índice Objeto Diseño conceptual Diseño preliminar
Diseño definitivo Desarrollo de producto Presupuesto Conclusiones Marquesina autoalimentada con energía solar y eólica Subconjunto Eólico Soporte turbina Acero Inox. AISI 316 Trabajo en chapa (Corte, punzonado, taladrado) Doblado Soldado Turbina Windside Elemento comercial, turbina helicoidal de eje vertical Puerta registro Mantenimiento eólico

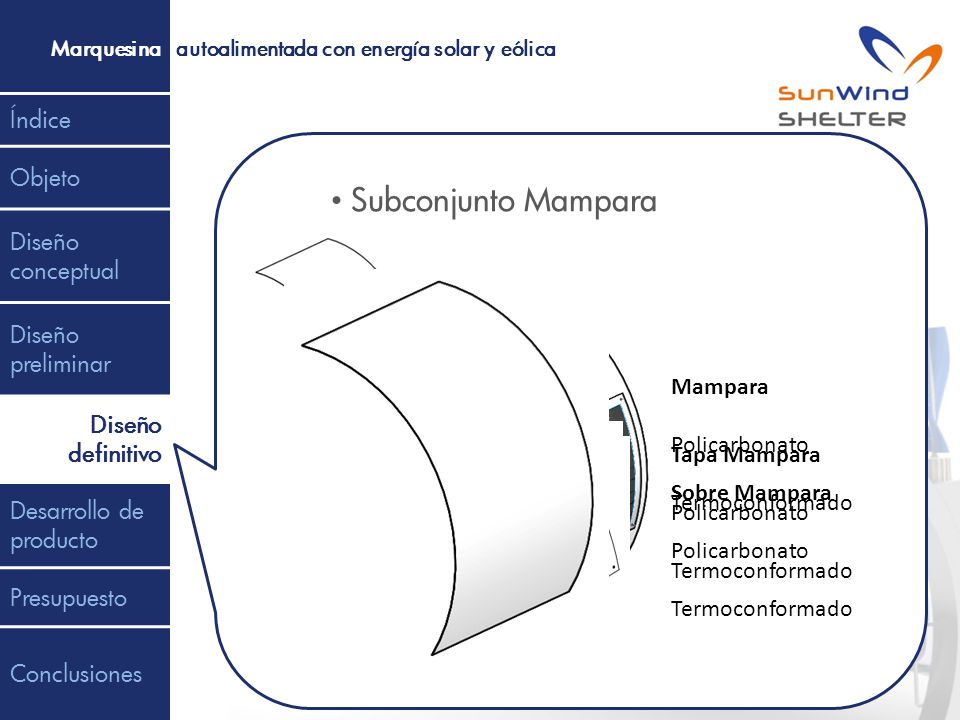

28 Subconjunto Mampara Índice Objeto Diseño conceptual Diseño preliminar
Diseño definitivo Desarrollo de producto Presupuesto Conclusiones Marquesina autoalimentada con energía solar y eólica Subconjunto Mampara Mampara Policarbonato Termoconformado Tapa Mampara Policarbonato Termoconformado Sobre Mampara Policarbonato Termoconformado

29 Subconjunto Rótulo LED
Índice Objeto Diseño conceptual Diseño preliminar Diseño definitivo Desarrollo de producto Presupuesto Conclusiones Marquesina autoalimentada con energía solar y eólica Subconjunto Rótulo LED Chapa sujeción Acero Inox. ASI 316 Corte, taladrado y doblado Rótulo Ledmatic Elemento comercial Soporte rótulo Acero Inox. ASI 316 Corte, doblado, soldado

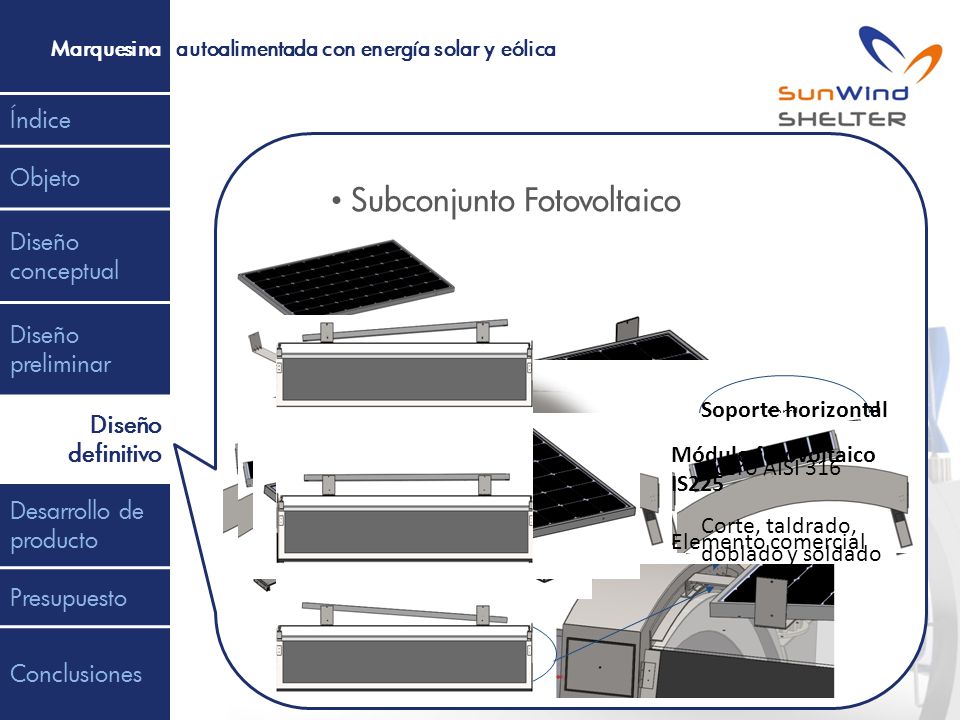

30 Subconjunto Fotovoltaico
Índice Objeto Diseño conceptual Diseño preliminar Diseño definitivo Desarrollo de producto Presupuesto Conclusiones Marquesina autoalimentada con energía solar y eólica Subconjunto Fotovoltaico Carril Soporte transversal Acero Inox. ASI 316 Corte, taladrado, doblado y soldado Soporte horizontal Acero AISI 316 Corte, taldrado, doblado y soldado Módulo fotovoltaico IS225 Elemento comercial Soporte transversal

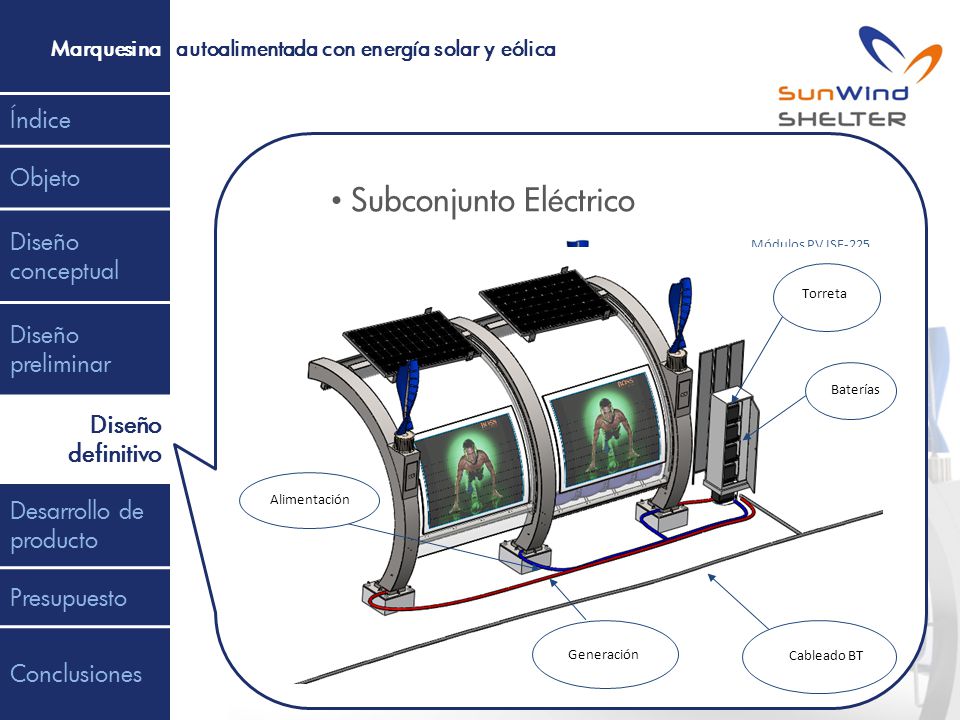

31 Subconjunto Eléctrico
Índice Objeto Diseño conceptual Diseño preliminar Diseño definitivo Desarrollo de producto Presupuesto Conclusiones Marquesina autoalimentada con energía solar y eólica Subconjunto Eléctrico Regulador Baterías Módulos PV ISF-225 Transformador Rótulos electrónicos Led Microturbinas Windside 0,30 Seccionador Inversor Torreta Baterías Alimentación Generación Cableado BT

32 Imagen de marca Índice Objeto Diseño conceptual Diseño preliminar
Diseño definitivo Desarrollo de producto Presupuesto Conclusiones Marquesina autoalimentada con energía solar y eólica Imagen de marca

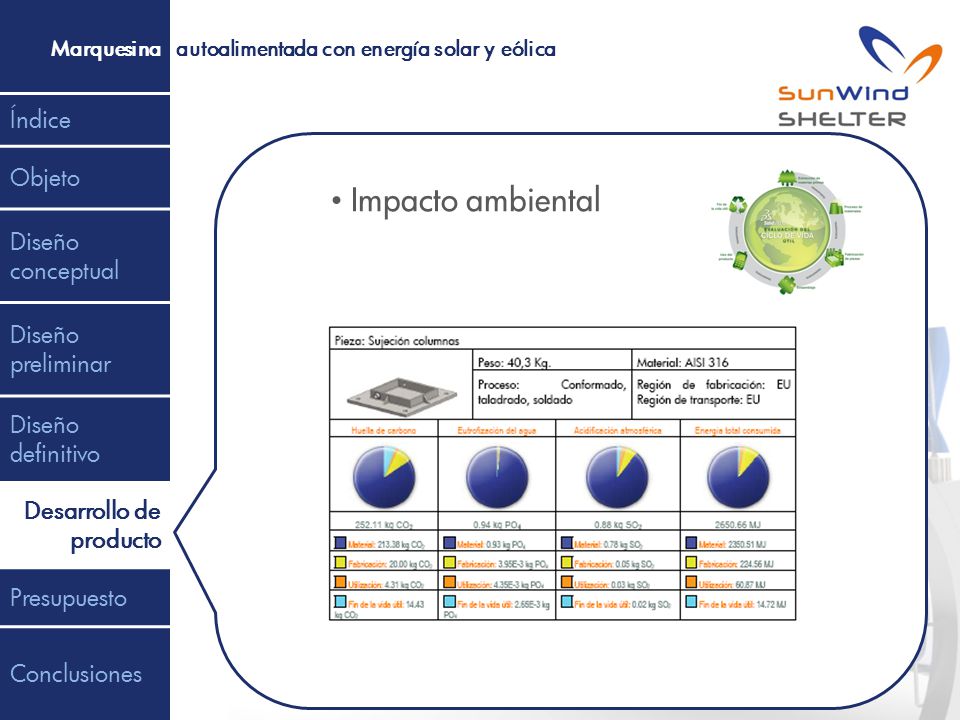

33 Impacto ambiental Índice Objeto Diseño conceptual Diseño preliminar
Diseño definitivo Desarrollo de producto Presupuesto Conclusiones Marquesina autoalimentada con energía solar y eólica Impacto ambiental

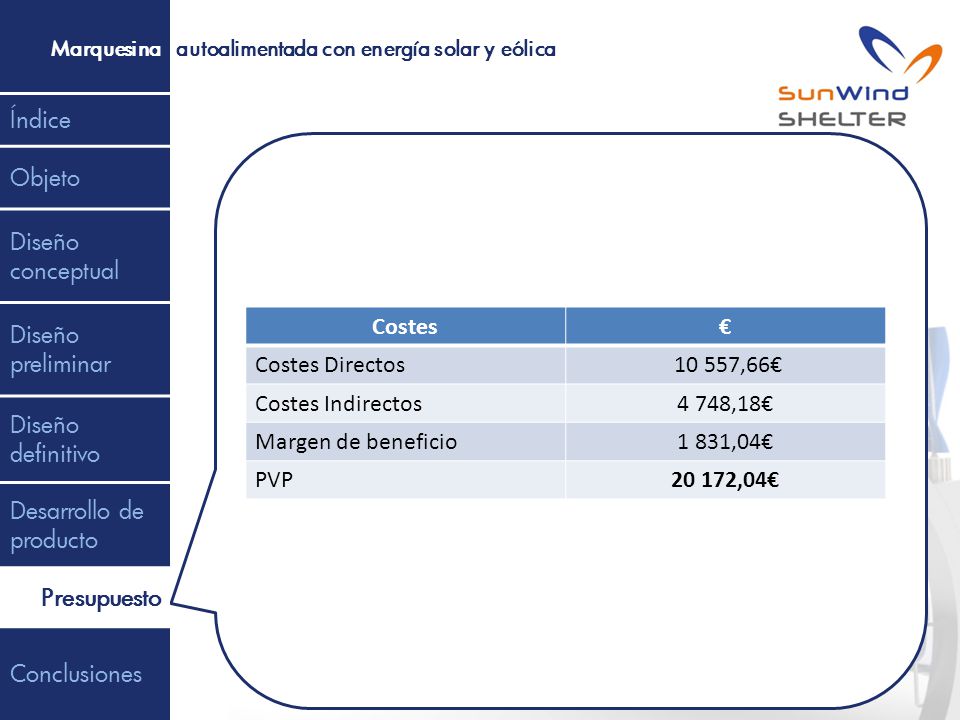

34 Desarrollo de producto
Índice Objeto Diseño conceptual Diseño preliminar Diseño definitivo Desarrollo de producto Presupuesto Conclusiones Marquesina autoalimentada con energía solar y eólica Costes € Costes Directos 10 557,66€ Costes Indirectos 4 748,18€ Margen de beneficio 1 831,04€ PVP 20 172,04€

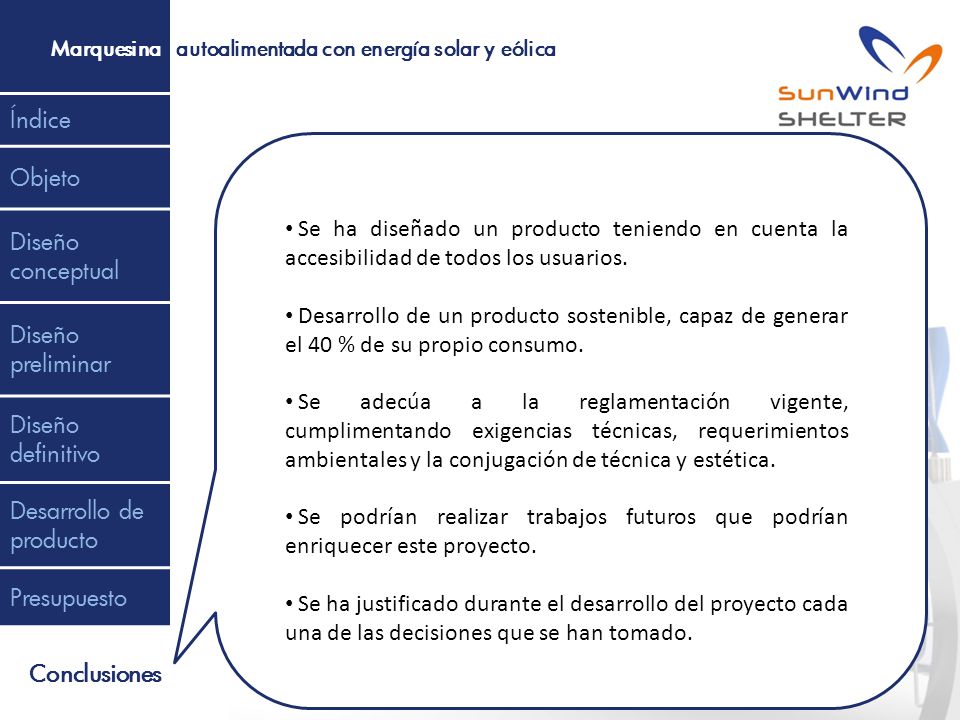

35 Desarrollo de producto
Índice Objeto Diseño conceptual Diseño preliminar Diseño definitivo Desarrollo de producto Presupuesto Conclusiones Marquesina autoalimentada con energía solar y eólica Se ha diseñado un producto teniendo en cuenta la accesibilidad de todos los usuarios. Desarrollo de un producto sostenible, capaz de generar el 40 % de su propio consumo. Se adecúa a la reglamentación vigente, cumplimentando exigencias técnicas, requerimientos ambientales y la conjugación de técnica y estética. Se podrían realizar trabajos futuros que podrían enriquecer este proyecto. Se ha justificado durante el desarrollo del proyecto cada una de las decisiones que se han tomado.

36 Marquesina autoalimentada con energía solar y eólica
sDF Proyecto fin de Máster Alumno: Javier J. Gascó Laborda Tutor: Dr. Carlos Vila Pastor
