3 1. Caracterización de los Canales de Transmisión. 1. Caracterización de los Canales de Transmisión. 2. Transmisión de datos Analógicos y Digitales. 2. Transmisión de datos Analógicos y Digitales. 3. Velocidad de señalización de Nyquist. 3. Velocidad de señalización de Nyquist. 5. Optimización y Observaciones de los Canales T. 5. Optimización y Observaciones de los Canales T. 8. Par trenzado. 8. Par trenzado. 4. Capacidad de canal de Shannon. 4. Capacidad de canal de Shannon. 9. Tipos de par trenzado. 9. Tipos de par trenzado. 7. Medios de Transmisión y Clasificación. 7. Medios de Transmisión y Clasificación. 6. Espectro Electromagnético. 6. Espectro Electromagnético. 10. Ventajas y Desventajas. 10. Ventajas y Desventajas.

4 1 Canal o Medio de Transmisión Es el medio de transmisión por el que viajan las señales portadoras de información en formas generales ; es el camino por donde viajan los datos de un lugar a otro.

5 1.1 Capacidad de un Canal Cantidad máxima de información que se puede transportar. 1.2 Clasificación de la capacidad de un Canal Tangibles Línea o par telefónica Cable Coaxial Banda Base

6 Fibra Óptica Banda Ancha Intangibles Microondas Satélites

7 II. Transmisión de Datos Analógicos y Digitales Según los Datos de Entrada

8 Según el Procesamiento de la Señal

9 III. Velocidad de señalización de Nyquist Nyquist determino que la máxima velocidad alcanzable para un ancho de banda dado es dos veces dicho ancho de banda si no existe ruido Si una señal se muestrea a intervalos regulares de tiempo con una frecuencia mayor que el doble de la frecuencia más alta de la señal, las muestras obtenidas contienen toda la información de la señal original Para asegurarse que se tiene la reproducción exacta de una señal se utiliza (PAM)

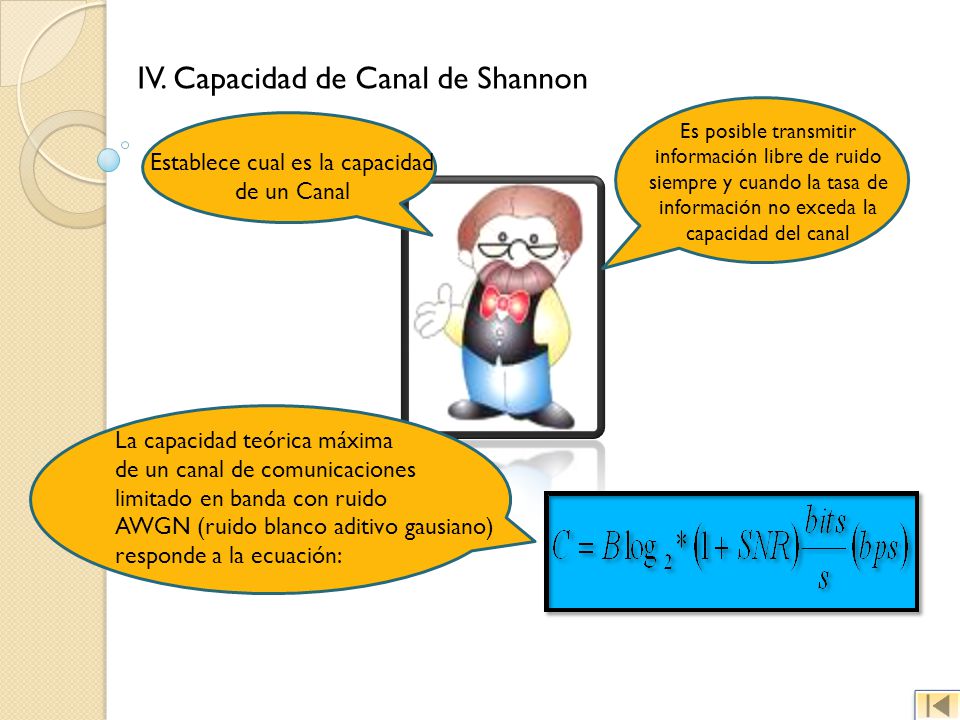

10 IV. Capacidad de Canal de Shannon Establece cual es la capacidad de un Canal Es posible transmitir información libre de ruido siempre y cuando la tasa de información no exceda la capacidad del canal La capacidad teórica máxima de un canal de comunicaciones limitado en banda con ruido AWGN (ruido blanco aditivo gausiano) responde a la ecuación:

11 V. Formas de Optimizar la Transmisión Aprovechar el Ancho de Banda Sincronización Emisor-Receptor Inmunidad frente al Ruido e Interferencias Disminuir la Complejidad y Abaratar los Costes

12 VI. Observaciones mas relevantes de los canales de Transmisión. Para transmitir una señal sin deformación se requiere un ancho de banda infinito. Todo medio de transmisión disminuye el ancho de banda, razón por la cual toda señal sufre una deformación. Cuanto mayor es el ancho de banda mayor es la velocidad de transmisión que puede obtenerse. Cuanto mayor es la frecuencia de la señal, mayor es la velocidad de trasmisión.

13 ESPECTRO ELECTROMAGNÉTICO

14 Se denomina espectro electromagnético a la distribución energética del conjunto de las ondas electromagnéticas. Referido a un objeto se denomina espectro electromagnético a la radiación electromagnética que emite o absorbe una sustancia. El espectro electromagnético se extiende desde la radiación de menor longitud de onda, como los rayos gamma y los rayos X, pasando por la luz ultravioleta, la luz visible y los rayos infrarrojos, hasta las ondas electromagnéticas de mayor longitud de onda, como son las ondas de radio.

15 ESPECTRO ELECTROMAGNÉTICO Por encima de la frecuencia de las radiaciones infrarrojas tenemos lo que comúnmente llamamos luz. Es un tipo especial de radiación electromagnética que tiene una longitud de onda en el intervalo de 0,4 a 0,8 micrómetros. La luz puede usarse para diferentes tipos de comunicaciones. Las ondas de luz pueden modularse y transmitirse a través de fibras ópticas, lo cual representa una ventaja pues con su alta frecuencia es capaz de llevar más información. Por otro lado, las ondas de luz pueden transmitirse en el espacio libre, usando un haz visible de láser. Espectro Visible

16 Medios de transmisión El medio de transmisión constituye el canal que permite la transmisión de información entre dos terminales en un sistema de transmisión. Es el medio físico a través del cual viaja la señal desde el Transmisor hasta el Receptor. Características Entre las características más importantes dentro de los medios de transmisión se encuentra la velocidad de transmisión, la distorsión que introduce en el mensaje, y el ancho de banda. En función de la naturaleza del medio, las características y la calidad de la transmisión se verán afectadas.

17 CLASIFICACIÓN DE LOS MEDIOS DE TRANSMISIÓN Dependiendo de la forma de conducir la señal, se clasifican en: Medios de Transmisión No Guiados. Medios de Transmisión Guiados.

18 MEDIOS DE TRANSMISION NO GUIADOS Son los que no transmite las señales mediante ningún tipo de cable, sino que las señales se propagan libremente a través del medio (el aire y el vacío). Tanto la transmisión como la recepción de información se lleva a cabo mediante antenas. Transmitir, la antena irradia energía electromagnética en el medio. Recepción, la antena capta las ondas electromagnéticas del medio que la rodea. La configuración puede ser : Direccional, la antena transmisora emite un haz de energía por lo que las antenas emisora y receptora deben estar alineadas. Omnidireccional, la radiación se hace de manera dispersa pudiendo la señal ser recibida por varias antenas.

19 MEDIOS DE TRANSMISION GUIADOS Están constituidos por un cable que es encargada de la conducción de las señales desde un extremo al otro Son el tipo de conductor utilizado, la velocidad máxima de transmisión, las distancia máxima que puede ofrecer entre repetidores, la inmunidad frente a interferencias electromagnéticas, la facilidad de instalaciones y la capacidad de soportar diferentes tecnologías de nivel de enlace. La velocidad de transmisión depende directamente de la distancia entre los terminales y de si el medio se utiliza para realizar un enlace punto a punto o un enlace multipunto.

20 PAR TRENZADO Esta formado por hilos que son de cobre o de aluminio, aislados con un grosor de 1 mm aproximadamente. Son trenzados para darle mayor estética al terminado del cable, para que las propiedades eléctricas sean estables, aumentar la potencia y para evitar las interferencias entre los cables adyacentes. Este tipo de cable se utiliza cuando la LAN tiene un presupuesto limitado o se va a hacer una instalación sencilla, con conexiones simples. Tiene su aplicación en: Redes telefónicas, redes de distribución de interiores y redes LAN.

21 Estructura del cable Los cables están aislados por una capa de polietileno coloreado, de bajo de esta existe otra capa de aislante de polietileno la cual evita la corrosión. Los colores del aislante están estandarizados. Se utilizan por pares o grupos de pares, no por unidades, conocido como cable multipar.

22 Tipos de par trenzado UTP (Cable trenzado sin apantallar) Son de bajo costo y de fácil uso. Se utilizan para diferentes tecnologías de red local. Se limitan para grandes distancias sin regenerar la señal. STP (Par trenzado apantallado) Se refiere a la cantidad de aislamiento alrededor de un conjunto. de cables y por lo tanto a su inmunidad al ruido. Es mas caro q la versión UTP. FTP (Par trenzado con pantalla global) Impedancia típica de 120ohmios. Propiedades de transmisión parecida a las de UTP. Tiene precio intermedio entre el UTP y STP. c c

23 Características de la transmisión Esta limitado en distancia, ancho de banda y tasa de datos. La interferencia y el ruido externo, son factores importantes por eso se utilizan coberturas externas y el trenzado. La atenuación es una función fuertemente dependiente de la frecuencia. Las señales analógicas requieren amplificadores cada 5 ó 6 kilómetros y para señales digitales cada 2 ó 3. En transmisiones de señales analógicas el ancho de banda puede llegar hasta 250KHz. En el cable par trenzado de 4 pares, normalmente solo se utilizan 2 pares de conductores, uno para recibir y otro para transmitir.

24 Ventajas y desventajas Ventajas Bajo costo en su contratación. Alto número de estaciones de trabajo por segmento. Facilidad para el rendimiento y la solución de problemas. Puede estar previamente cableado en un lugar o en cualquier parte. Desventajas Altas tasas de errores a altas velocidades. Ancho de banda limitado.Baja inmunidad al ruido.Alto costo de los equipos.Distancia limitada (100 m/seg).
