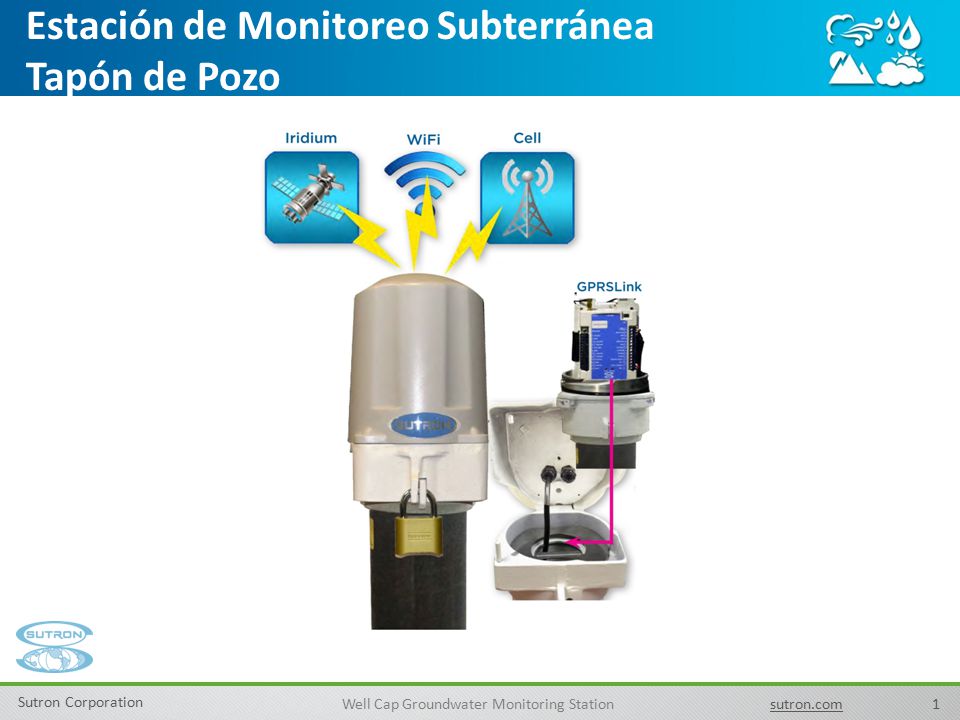

1 1 Sutron Corporation Well Cap Groundwater Monitoring Station sutron.com Estación de Monitoreo Subterránea Tapón de Pozo

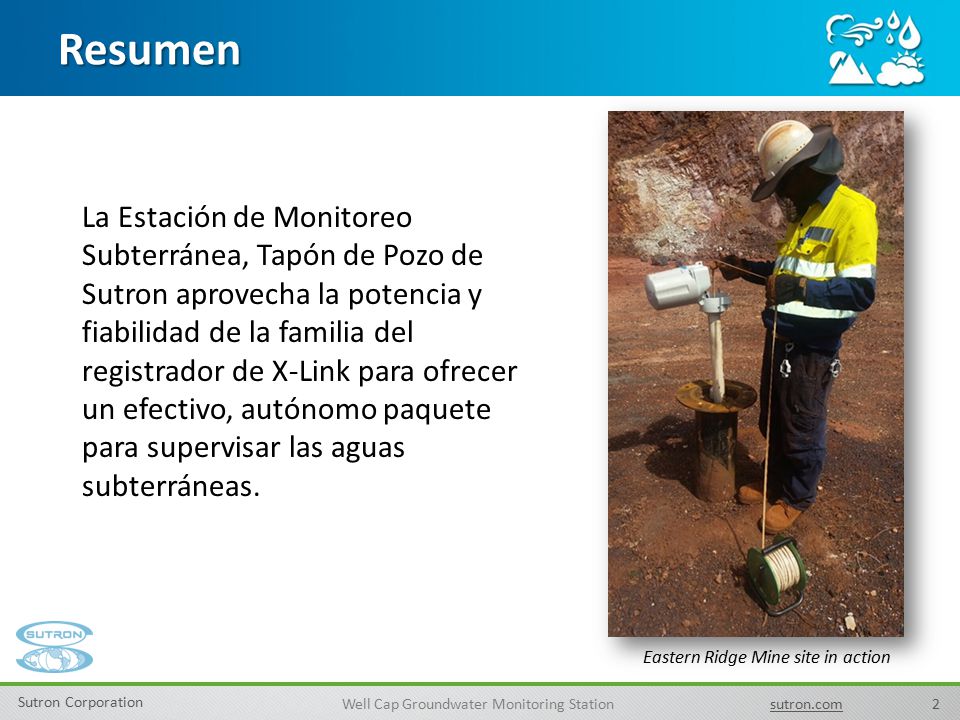

2 2 Sutron Corporation Well Cap Groundwater Monitoring Station sutron.comResumen Eastern Ridge Mine site in action La Estación de Monitoreo Subterránea, Tapón de Pozo de Sutron aprovecha la potencia y fiabilidad de la familia del registrador de X-Link para ofrecer un efectivo, autónomo paquete para supervisar las aguas subterráneas.

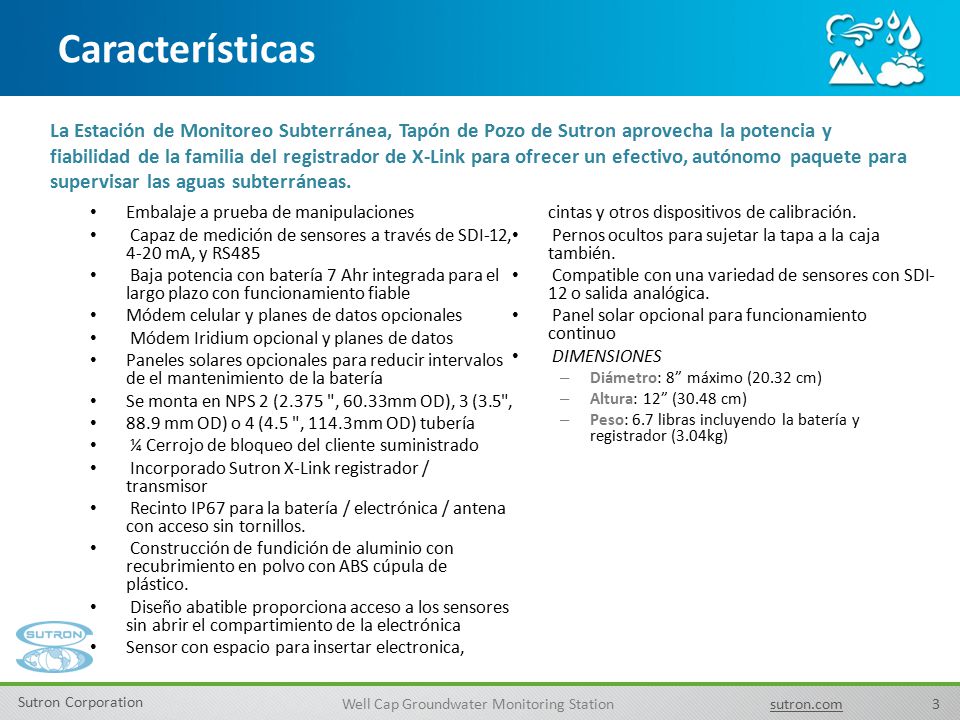

3 3 Sutron Corporation Well Cap Groundwater Monitoring Station sutron.com Características Embalaje a prueba de manipulaciones Capaz de medición de sensores a través de SDI-12, 4-20 mA, y RS485 Baja potencia con batería 7 Ahr integrada para el largo plazo con funcionamiento fiable Módem celular y planes de datos opcionales Módem Iridium opcional y planes de datos Paneles solares opcionales para reducir intervalos de el mantenimiento de la batería Se monta en NPS 2 (2.375 ", 60.33mm OD), 3 (3.5", 88.9 mm OD) o 4 (4.5 ", 114.3mm OD) tubería ¼ Cerrojo de bloqueo del cliente suministrado Incorporado Sutron X-Link registrador / transmisor Recinto IP67 para la batería / electrónica / antena con acceso sin tornillos. Construcción de fundición de aluminio con recubrimiento en polvo con ABS cúpula de plástico. Diseño abatible proporciona acceso a los sensores sin abrir el compartimiento de la electrónica Sensor con espacio para insertar electronica, cintas y otros dispositivos de calibración. Pernos ocultos para sujetar la tapa a la caja también. Compatible con una variedad de sensores con SDI- 12 o salida analógica. Panel solar opcional para funcionamiento continuo DIMENSIONES – Diámetro: 8” máximo (20.32 cm) – Altura: 12” (30.48 cm) – Peso: 6.7 libras incluyendo la batería y registrador (3.04kg) La Estación de Monitoreo Subterránea, Tapón de Pozo de Sutron aprovecha la potencia y fiabilidad de la familia del registrador de X-Link para ofrecer un efectivo, autónomo paquete para supervisar las aguas subterráneas.

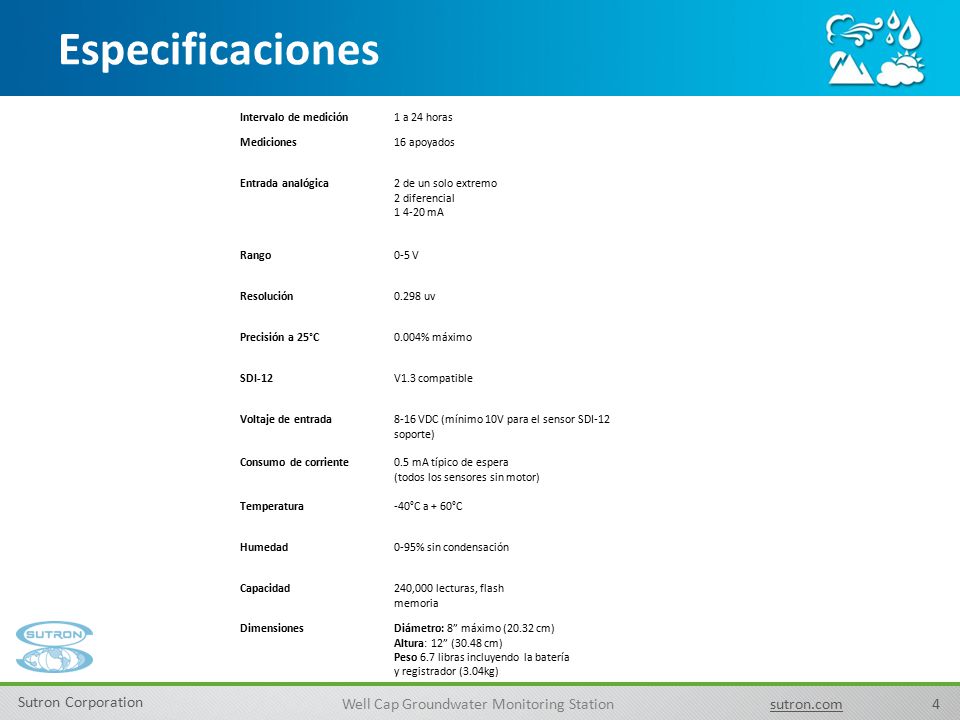

4 4 Sutron Corporation Well Cap Groundwater Monitoring Station sutron.com Especificaciones Intervalo de medición1 a 24 horas Mediciones16 apoyados Entrada analógica2 de un solo extremo 2 diferencial 1 4-20 mA Rango0-5 V Resolución0.298 uv Precisión a 25°C0.004% máximo SDI-12V1.3 compatible Voltaje de entrada8-16 VDC (mínimo 10V para el sensor SDI-12 soporte) Consumo de corriente0.5 mA típico de espera (todos los sensores sin motor) Temperatura-40°C a + 60°C Humedad0-95% sin condensación Capacidad240,000 lecturas, flash memoria DimensionesDiámetro: 8” máximo (20.32 cm) Altura: 12” (30.48 cm) Peso 6.7 libras incluyendo la batería y registrador (3.04kg)

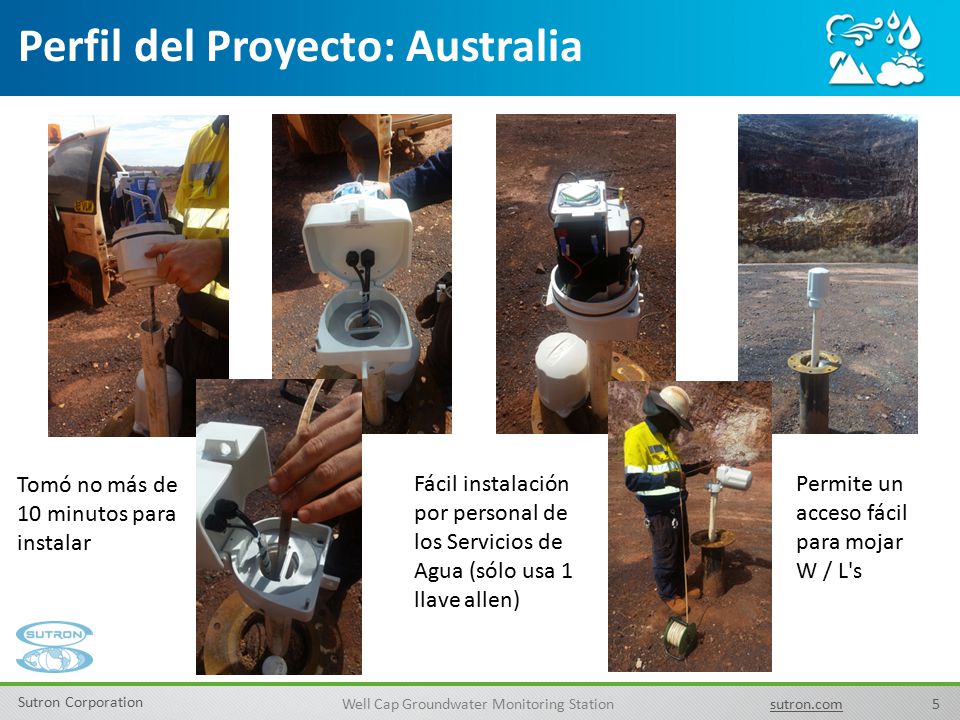

5 5 Sutron Corporation Well Cap Groundwater Monitoring Station sutron.com Perfil del Proyecto: Australia Tomó no más de 10 minutos para instalar Fácil instalación por personal de los Servicios de Agua (sólo usa 1 llave allen) Permite un acceso fácil para mojar W / L's

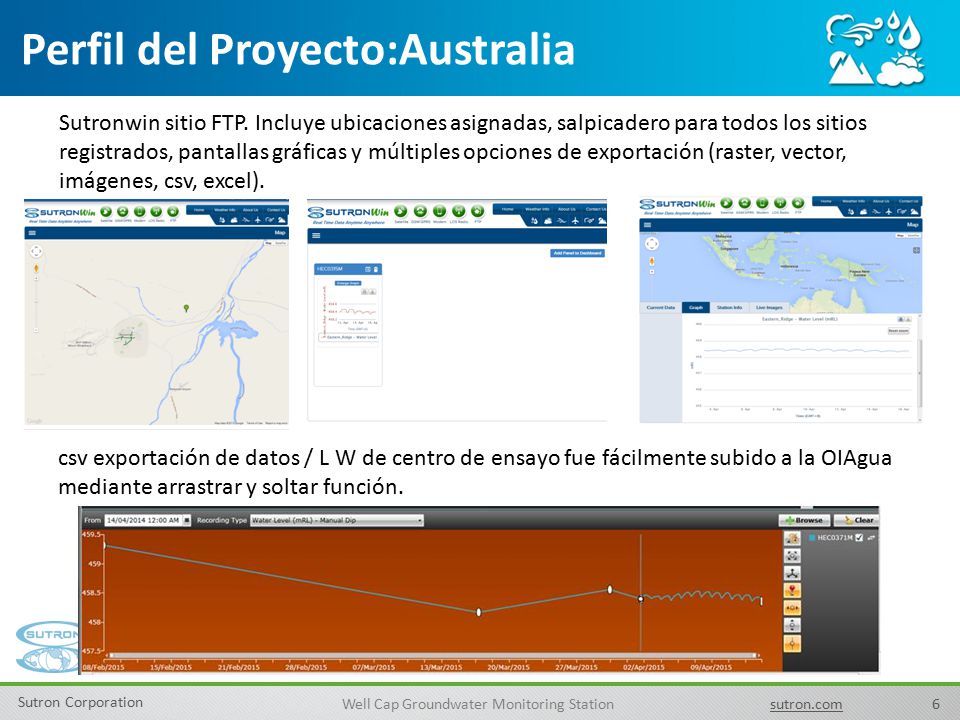

6 6 Sutron Corporation Well Cap Groundwater Monitoring Station sutron.com Perfil del Proyecto:Australia Sutronwin sitio FTP. Incluye ubicaciones asignadas, salpicadero para todos los sitios registrados, pantallas gráficas y múltiples opciones de exportación (raster, vector, imágenes, csv, excel). csv exportación de datos / L W de centro de ensayo fue fácilmente subido a la OIAgua mediante arrastrar y soltar función.

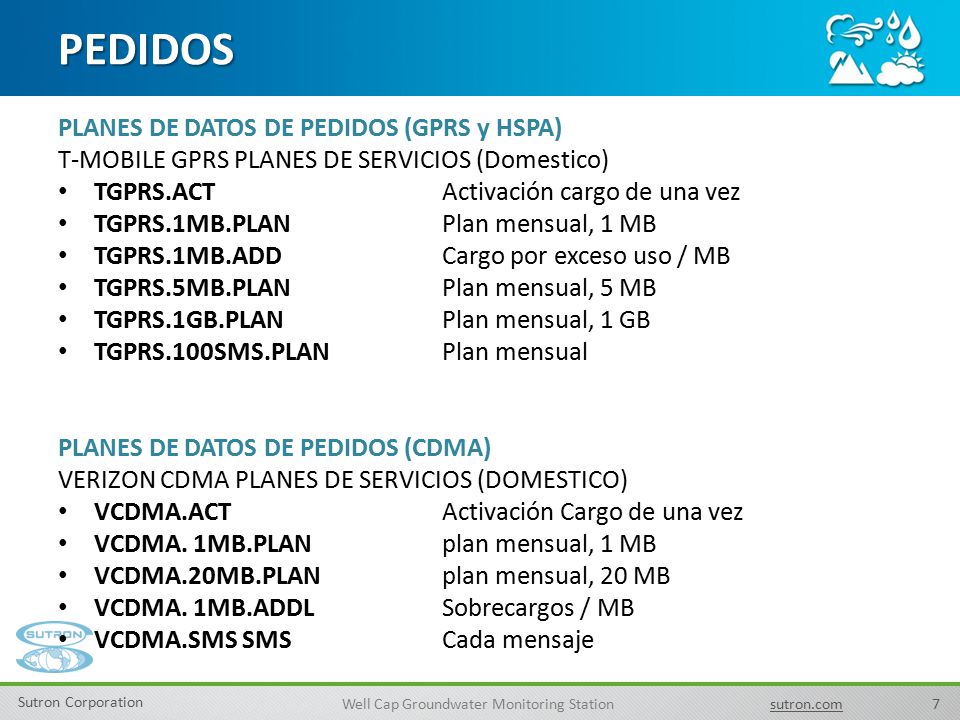

7 7 Sutron Corporation Well Cap Groundwater Monitoring Station sutron.comPEDIDOS PLANES DE DATOS DE PEDIDOS (GPRS y HSPA) T-MOBILE GPRS PLANES DE SERVICIOS (Domestico) TGPRS.ACT Activación cargo de una vez TGPRS.1MB.PLAN Plan mensual, 1 MB TGPRS.1MB.ADD Cargo por exceso uso / MB TGPRS.5MB.PLAN Plan mensual, 5 MB TGPRS.1GB.PLAN Plan mensual, 1 GB TGPRS.100SMS.PLAN Plan mensual PLANES DE DATOS DE PEDIDOS (CDMA) VERIZON CDMA PLANES DE SERVICIOS (DOMESTICO) VCDMA.ACT Activación Cargo de una vez VCDMA. 1MB.PLAN plan mensual, 1 MB VCDMA.20MB.PLAN plan mensual, 20 MB VCDMA. 1MB.ADDL Sobrecargos / MB VCDMA.SMS SMS Cada mensaje

8 8 Sutron Corporation Well Cap Groundwater Monitoring Station sutron.com PEDIDOS OPCIONAL SutronWIN App 56-114 series Sutron sumergibles sensores de nivel (Otras marcas de sensores también se pueden usar.) Sensores ventilados requieren desecante. Un tubo de diámetro 1 “ además de desecante debe encajar tubos de pozo estándar. En este tiempo, Sutron no proporciona esta asamblea desecante. Por favor, consulte con su representante regional de Sutron al poner sus órdenes ". 2271-1195-1 Cable Kit alivio de tensión

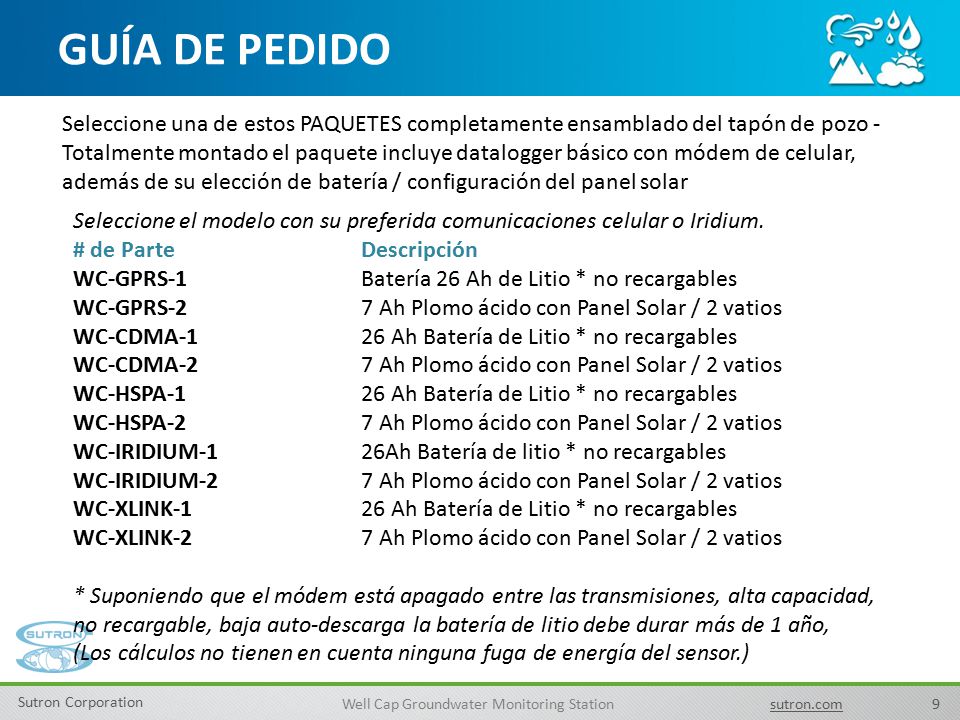

9 9 Sutron Corporation Well Cap Groundwater Monitoring Station sutron.com GUÍA DE PEDIDO Seleccione el modelo con su preferida comunicaciones celular o Iridium. # de Parte Descripción WC-GPRS-1 Batería 26 Ah de Litio * no recargables WC-GPRS-2 7 Ah Plomo ácido con Panel Solar / 2 vatios WC-CDMA-1 26 Ah Batería de Litio * no recargables WC-CDMA-2 7 Ah Plomo ácido con Panel Solar / 2 vatios WC-HSPA-1 26 Ah Batería de Litio * no recargables WC-HSPA-2 7 Ah Plomo ácido con Panel Solar / 2 vatios WC-IRIDIUM-1 26Ah Batería de litio * no recargables WC-IRIDIUM-2 7 Ah Plomo ácido con Panel Solar / 2 vatios WC-XLINK-1 26 Ah Batería de Litio * no recargables WC-XLINK-2 7 Ah Plomo ácido con Panel Solar / 2 vatios * Suponiendo que el módem está apagado entre las transmisiones, alta capacidad, no recargable, baja auto-descarga la batería de litio debe durar más de 1 año, (Los cálculos no tienen en cuenta ninguna fuga de energía del sensor.) Seleccione una de estos PAQUETES completamente ensamblado del tapón de pozo - Totalmente montado el paquete incluye datalogger básico con módem de celular, además de su elección de batería / configuración del panel solar

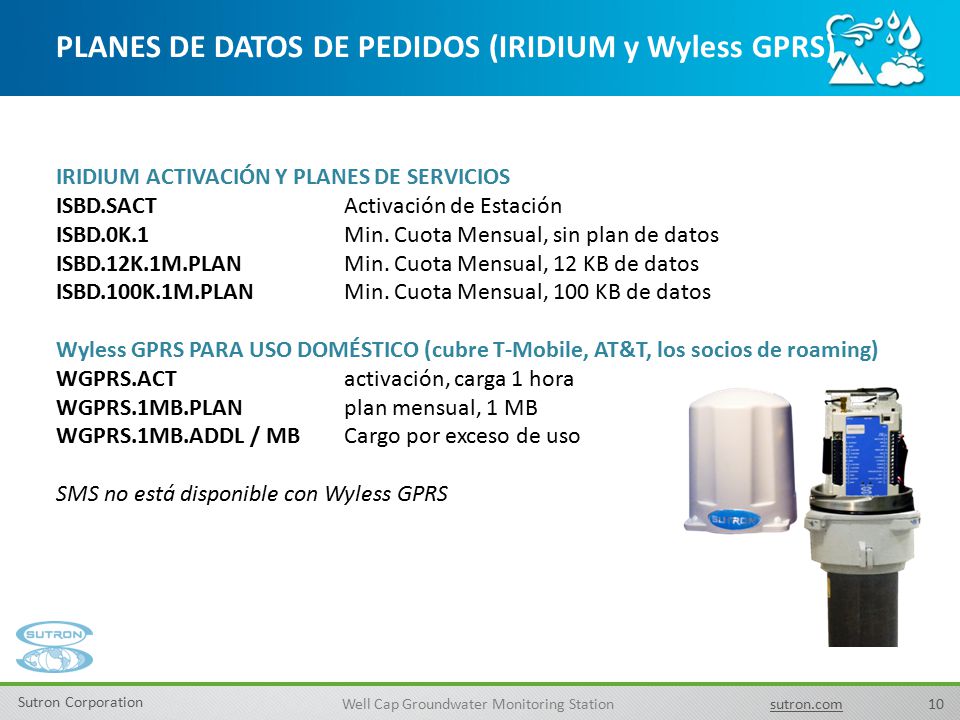

10 10 Sutron Corporation Well Cap Groundwater Monitoring Station sutron.com PLANES DE DATOS DE PEDIDOS (IRIDIUM y Wyless GPRS) IRIDIUM ACTIVACIÓN Y PLANES DE SERVICIOS ISBD.SACT Activación de Estación ISBD.0K.1 Min. Cuota Mensual, sin plan de datos ISBD.12K.1M.PLAN Min. Cuota Mensual, 12 KB de datos ISBD.100K.1M.PLAN Min. Cuota Mensual, 100 KB de datos Wyless GPRS PARA USO DOMÉSTICO (cubre T-Mobile, AT&T, los socios de roaming) WGPRS.ACT activación, carga 1 hora WGPRS.1MB.PLAN plan mensual, 1 MB WGPRS.1MB.ADDL / MB Cargo por exceso de uso SMS no está disponible con Wyless GPRS

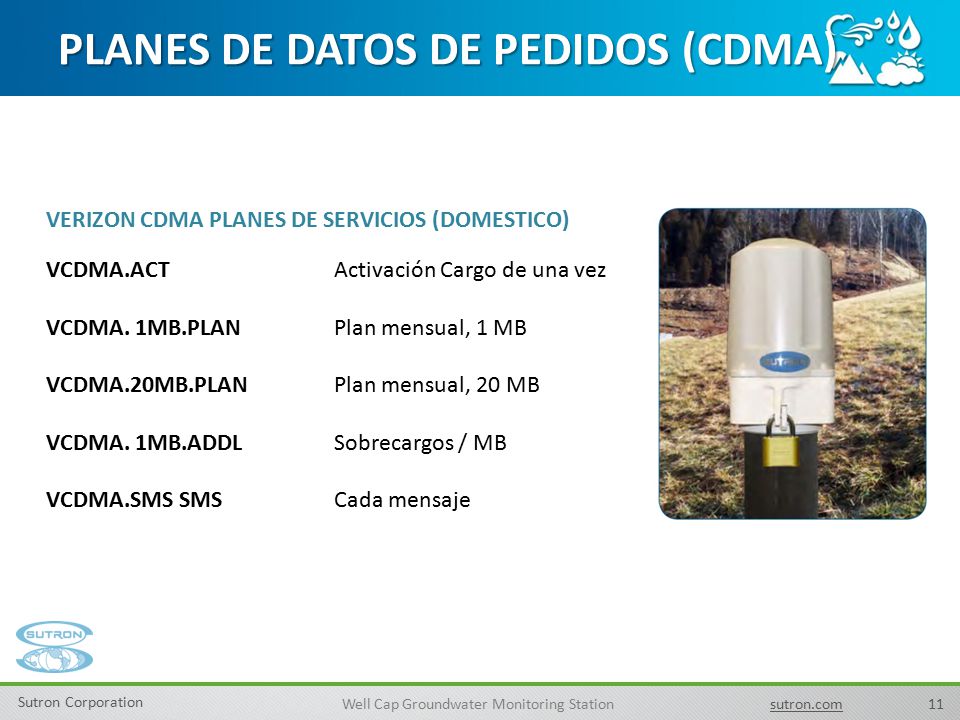

11 11 Sutron Corporation Well Cap Groundwater Monitoring Station sutron.com PLANES DE DATOS DE PEDIDOS (CDMA) VERIZON CDMA PLANES DE SERVICIOS (DOMESTICO) VCDMA.ACT Activación Cargo de una vez VCDMA. 1MB.PLAN Plan mensual, 1 MB VCDMA.20MB.PLAN Plan mensual, 20 MB VCDMA. 1MB.ADDL Sobrecargos / MB VCDMA.SMS SMS Cada mensaje

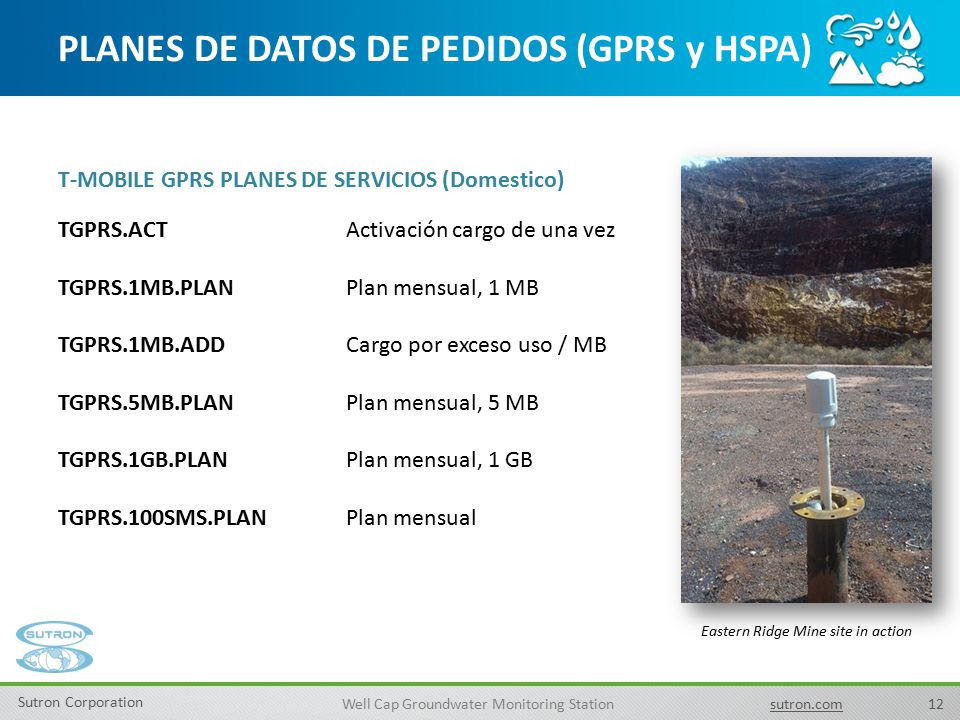

12 12 Sutron Corporation Well Cap Groundwater Monitoring Station sutron.com PLANES DE DATOS DE PEDIDOS (GPRS y HSPA) T-MOBILE GPRS PLANES DE SERVICIOS (Domestico) TGPRS.ACTActivación cargo de una vez TGPRS.1MB.PLAN Plan mensual, 1 MB TGPRS.1MB.ADD Cargo por exceso uso / MB TGPRS.5MB.PLAN Plan mensual, 5 MB TGPRS.1GB.PLAN Plan mensual, 1 GB TGPRS.100SMS.PLAN Plan mensual Eastern Ridge Mine site in action
