Alternativas de mecanizado para 3er manto con proyeccion de desgaste concavas al 19/07/2015.
CR Primario MKII 60x110 Codelco Chile. División Radomiro Tomic. Date:19/06/15 Author: O.Muquillaza REV A
2
Alternativa N°1_Propuesta Metso (Manto RBD 110”, modificado)
PN M3 Se crea la modificación mostrada en la figura 1 según lo discutido y acordado entre DRT y Metso en reunión del día 17 de Junio del Esta alternativa es similar a lo presentado por Metso como propuesta para próxima mantención de cambio de manto del 20 de Agosto (Figura N°2). Se modifica la pendiente del corte de 64 a 75 grados lo que provoca que el mecanizado comience a una altura de 150 mm desde la base del manto . Este cambio modifica la proyección de ingreso del manto de un 30 % a un 20 % para un OSS de 9 in . Figura 1: Alternativa N°1 ( ) Figura 2: Alternativa presentada el
3

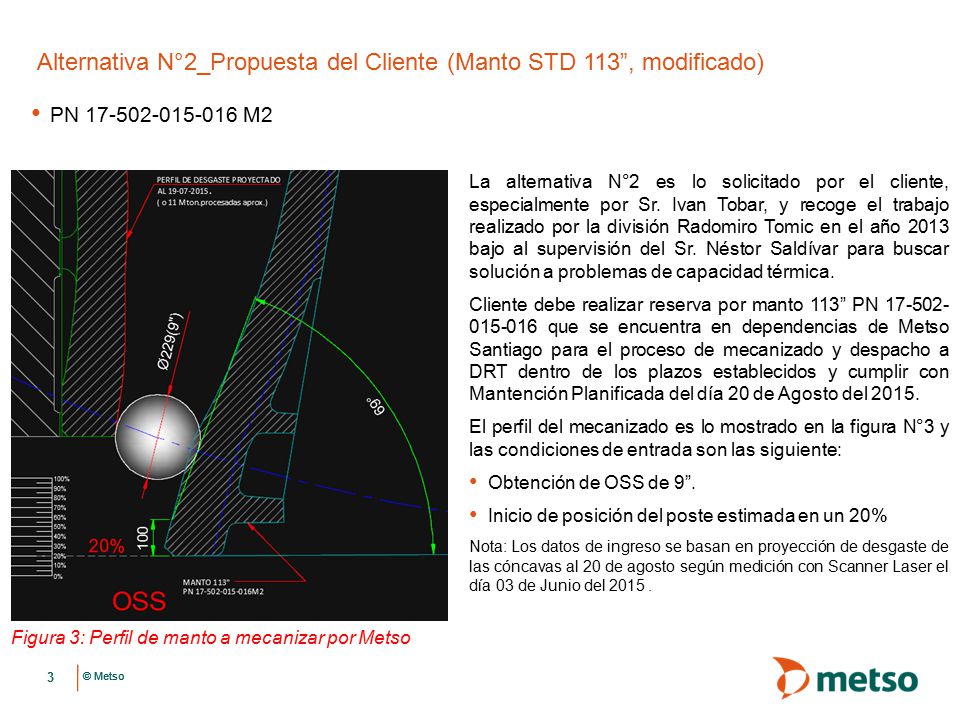

Alternativa N°2_Propuesta del Cliente (Manto STD 113”, modificado)
PN M2 La alternativa N°2 es lo solicitado por el cliente, especialmente por Sr. Ivan Tobar, y recoge el trabajo realizado por la división Radomiro Tomic en el año bajo al supervisión del Sr. Néstor Saldívar para buscar solución a problemas de capacidad térmica. Cliente debe realizar reserva por manto 113” PN que se encuentra en dependencias de Metso Santiago para el proceso de mecanizado y despacho a DRT dentro de los plazos establecidos y cumplir con Mantención Planificada del día 20 de Agosto del 2015. El perfil del mecanizado es lo mostrado en la figura N°3 y las condiciones de entrada son las siguiente: Obtención de OSS de 9”. Inicio de posición del poste estimada en un 20% Nota: Los datos de ingreso se basan en proyección de desgaste de las cóncavas al 20 de agosto según medición con Scanner Laser el día 03 de Junio del Figura 3: Perfil de manto a mecanizar por Metso
4
