DIMENSIONES DE ROSCAS.

Presentación del tema: "DIMENSIONES DE ROSCAS."— Transcripción de la presentación:

1 DIMENSIONES DE ROSCAS

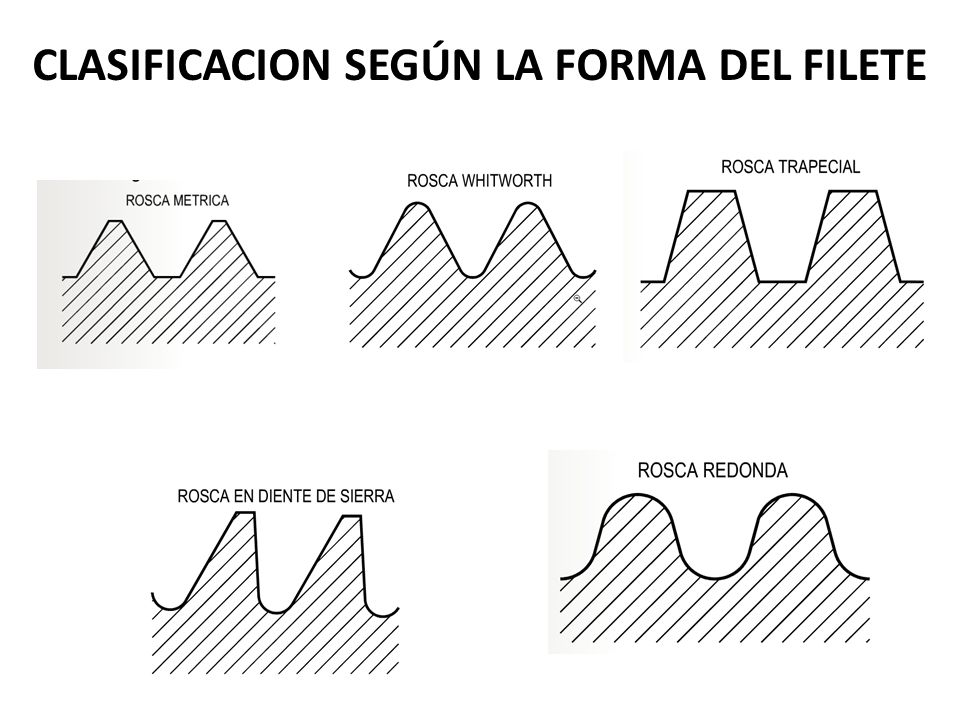

2 CLASIFICACION SEGÚN LA FORMA DEL FILETE

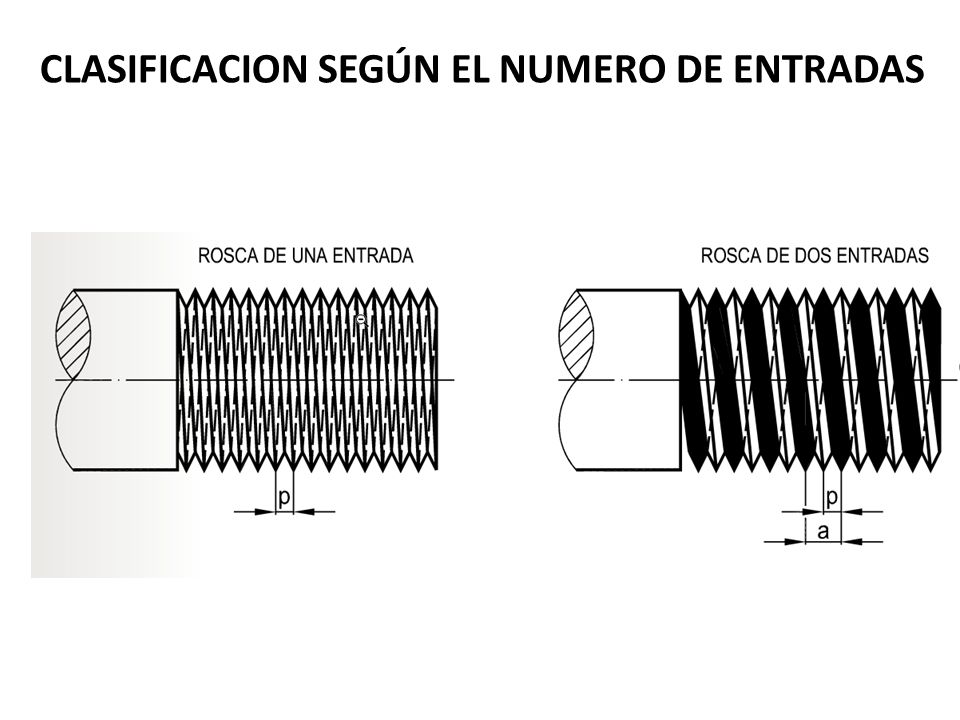

3 CLASIFICACION SEGÚN EL NUMERO DE ENTRADAS

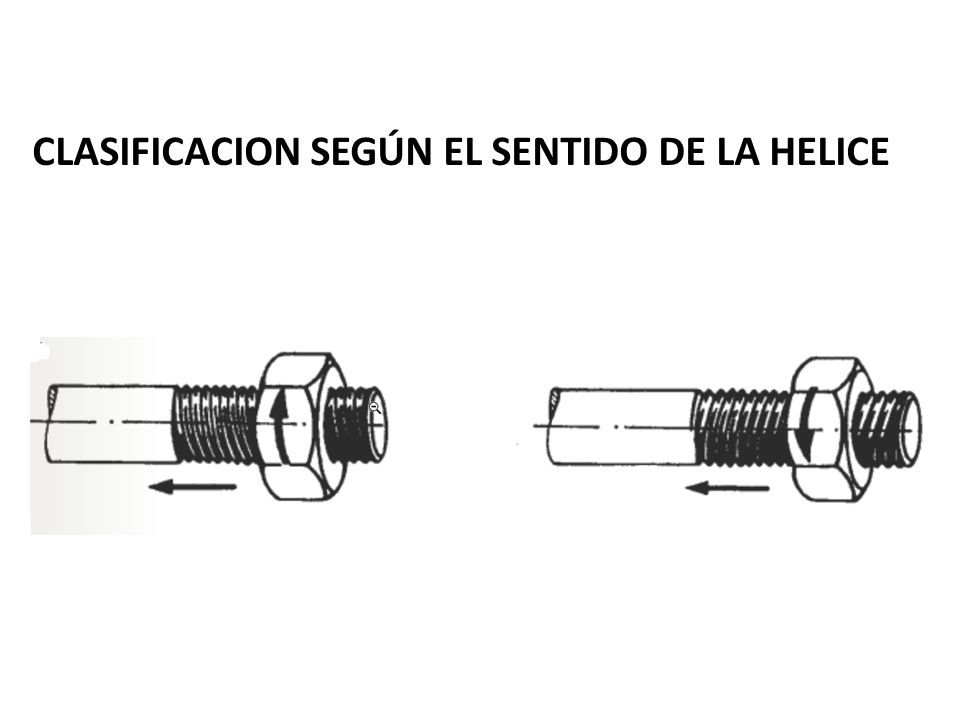

4 CLASIFICACION SEGÚN EL SENTIDO DE LA HELICE

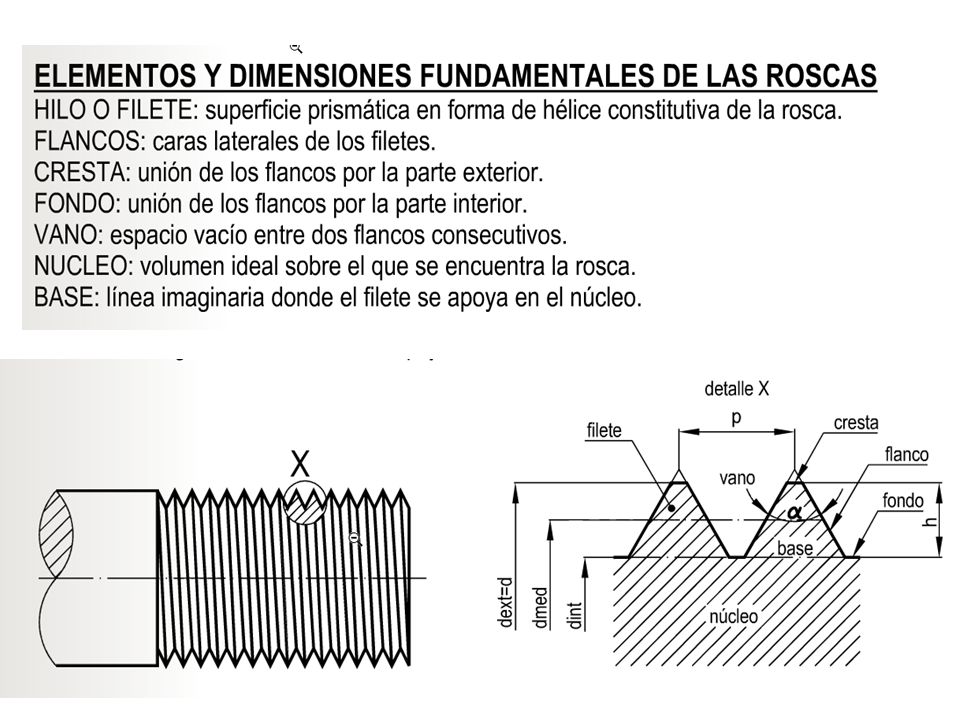

5

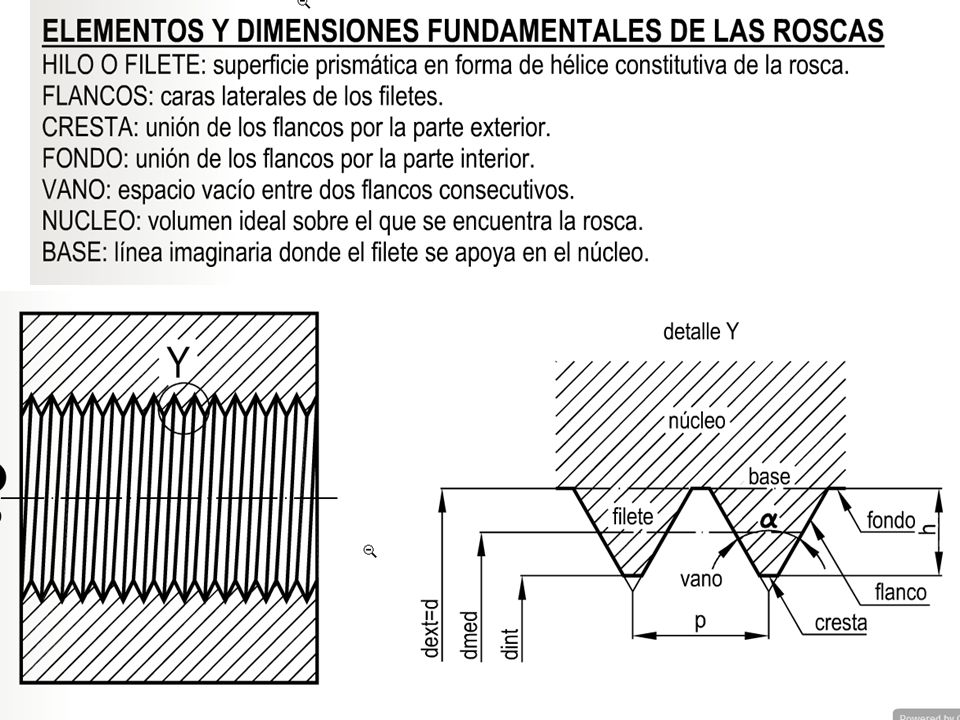

6

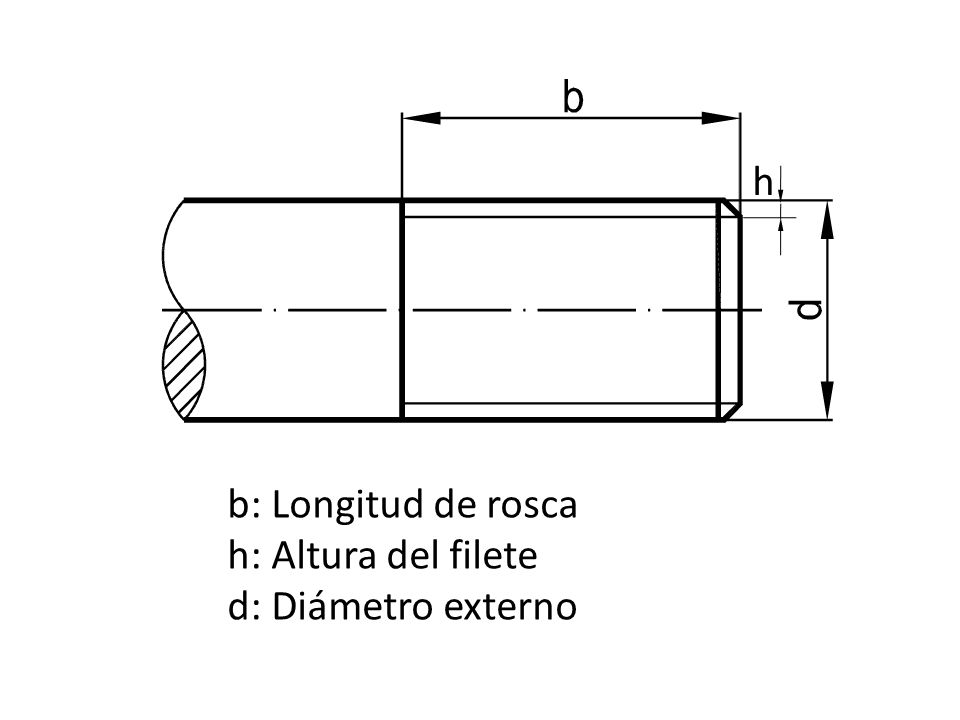

7 h h b: Longitud de rosca h: Altura del filete d: Diámetro externo

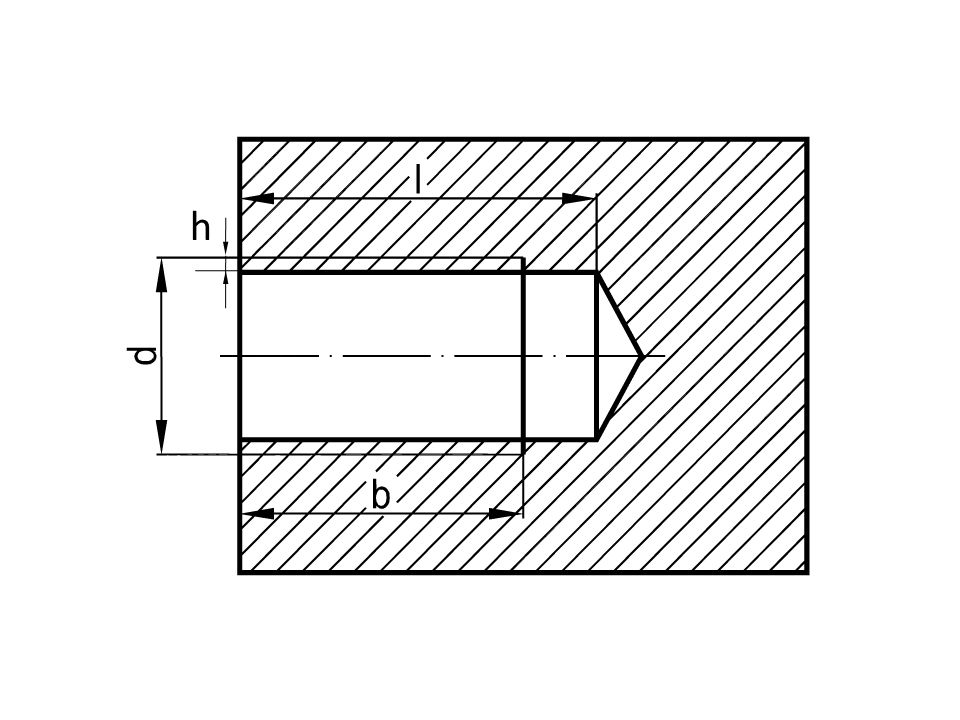

8 h

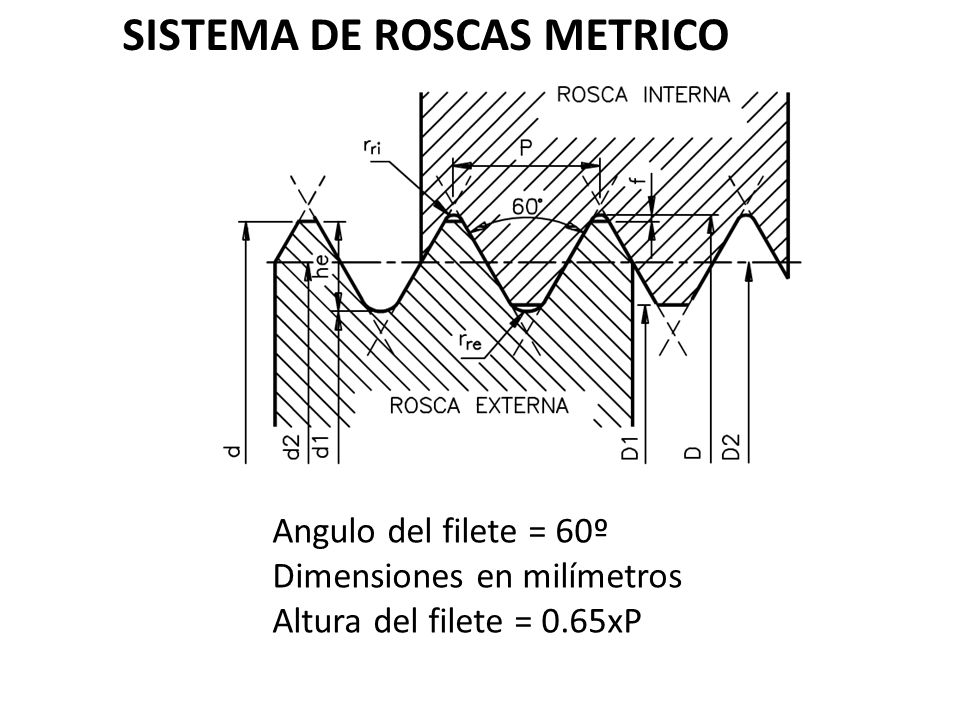

9 SISTEMA DE ROSCAS METRICO
Angulo del filete = 60º Dimensiones en milímetros Altura del filete = 0.65xP

10 ROSCA METRICA ORDINARIA O GURESA

11 ROSCA METRICA FINA

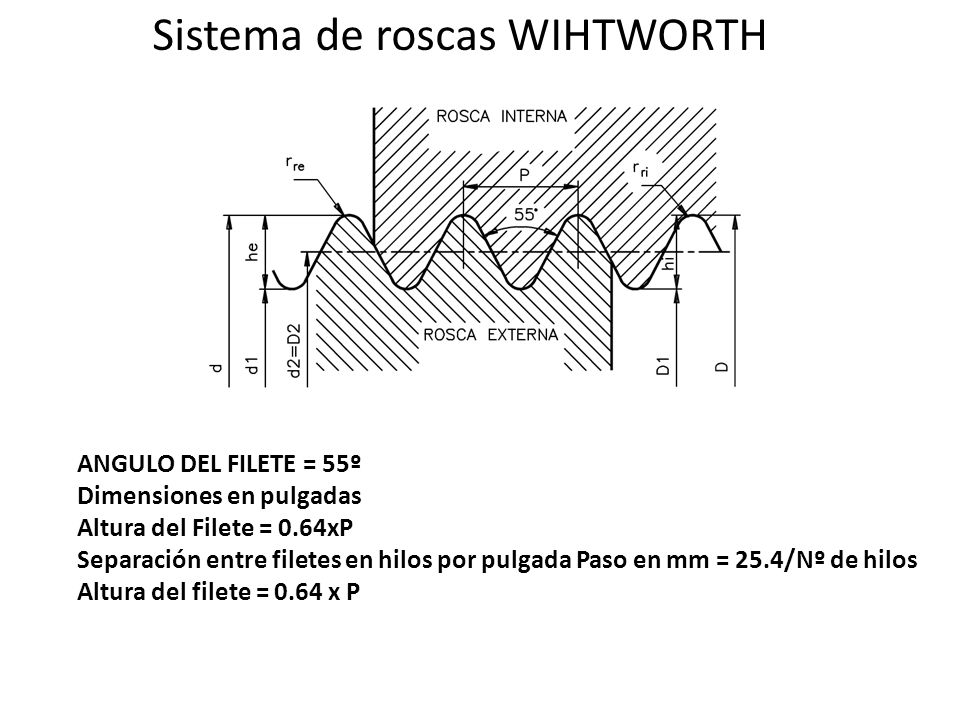

12 Sistema de roscas WIHTWORTH
ANGULO DEL FILETE = 55º Dimensiones en pulgadas Altura del Filete = 0.64xP Separación entre filetes en hilos por pulgada Paso en mm = 25.4/Nº de hilos Altura del filete = 0.64 x P

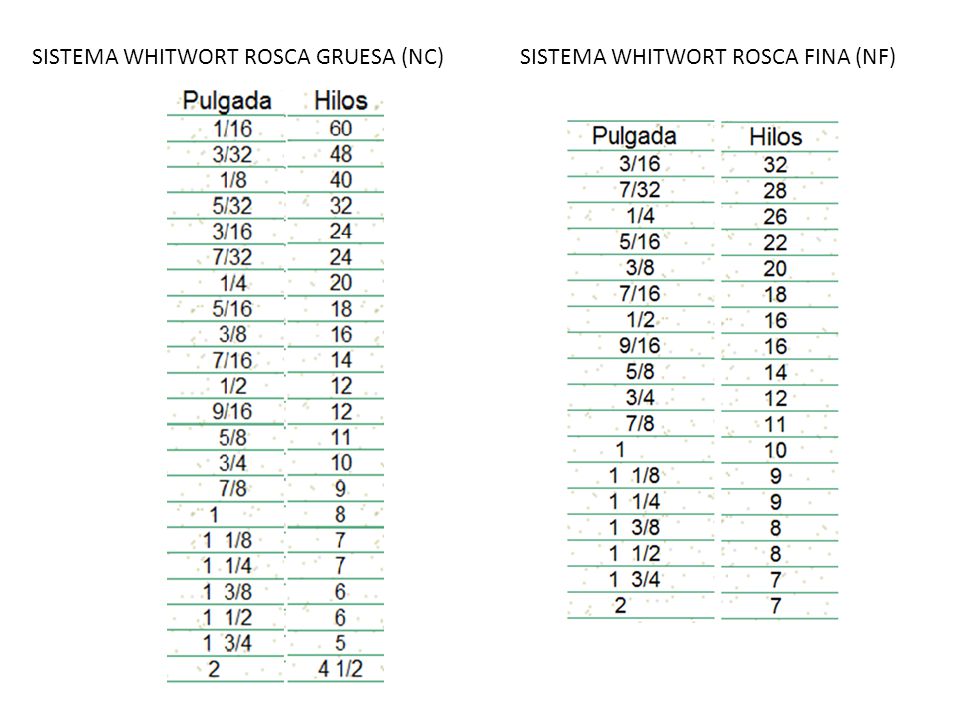

13 SISTEMA WHITWORT ROSCA GRUESA (NC)
SISTEMA WHITWORT ROSCA FINA (NF)

14 CALCULO DEL DIAMETRO DE PERFORACION PARA LA TUERCA
SISTEMA WIHTWORT Pasar d pulg mm Pasar los hilos por pulgadas a paso en mm P = 25.4/Nº Hilos Calcular h = 0,64xp Calcular DP = d -2h METRICO Dp = d-2h h = 0,65 x p

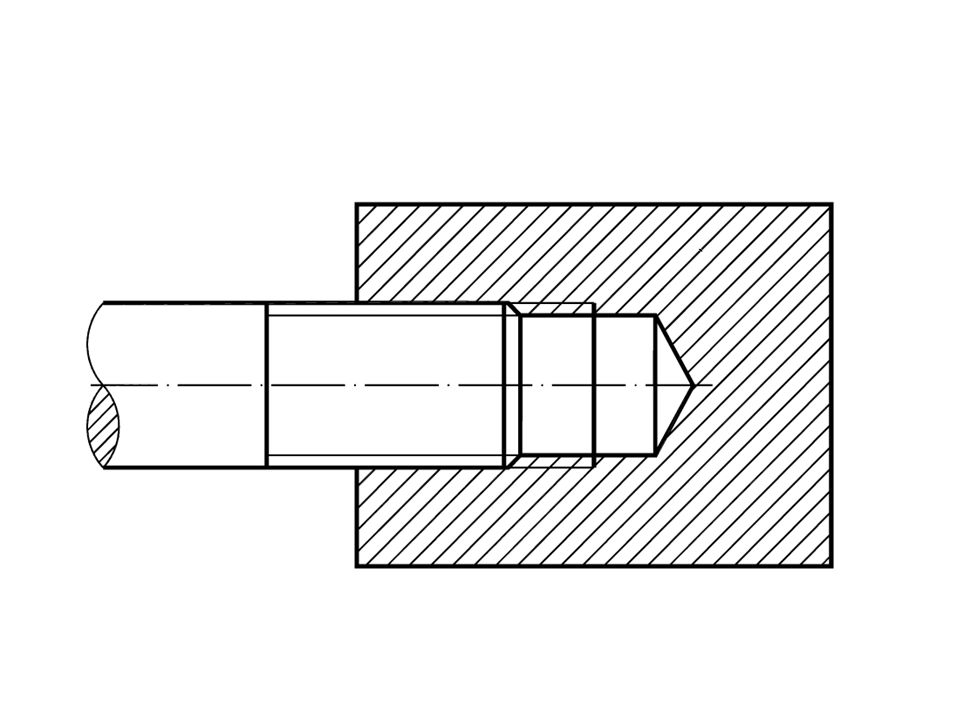

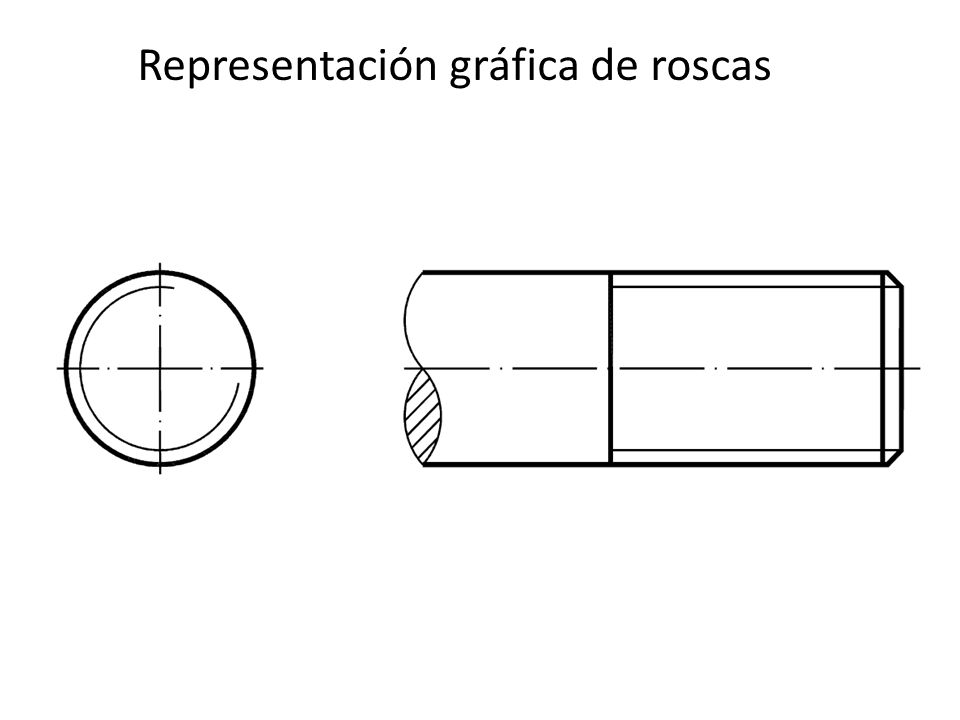

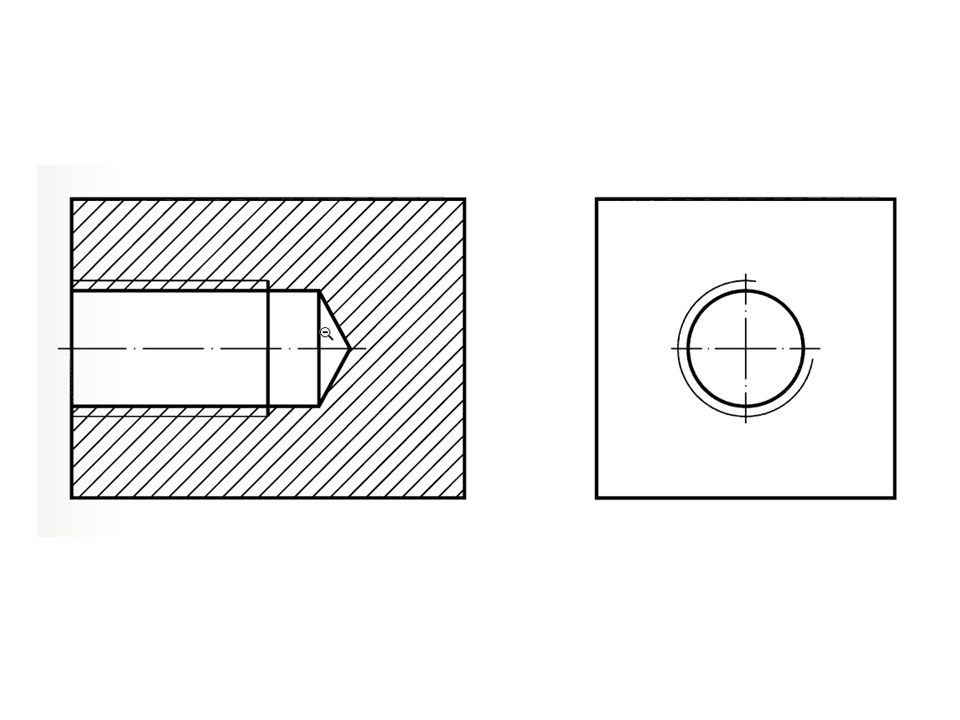

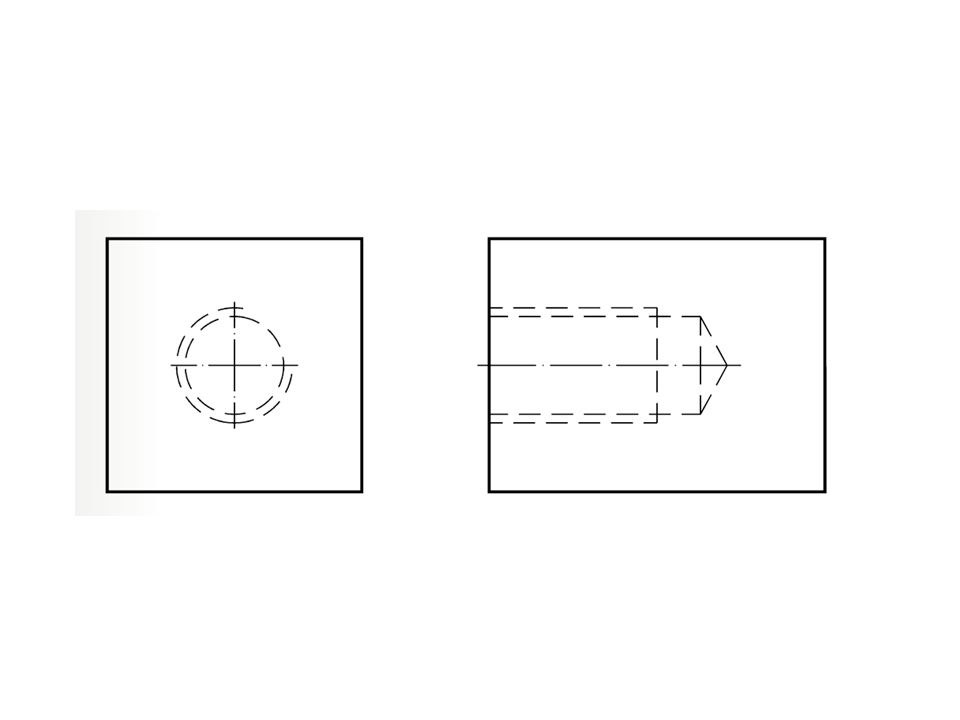

15 Representación gráfica de roscas

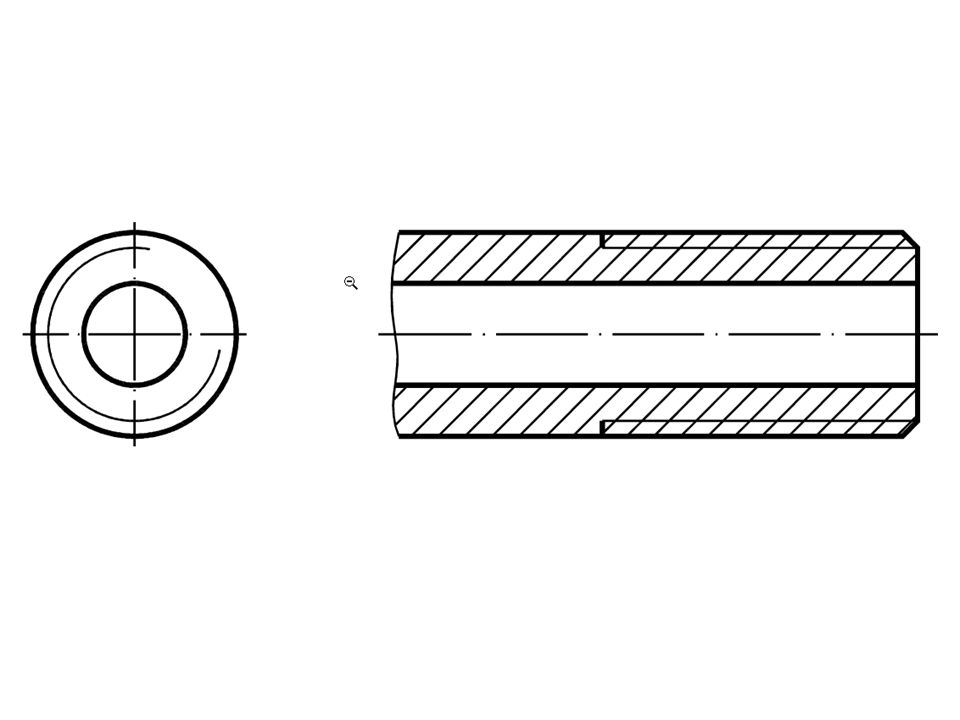

16

17

18

19

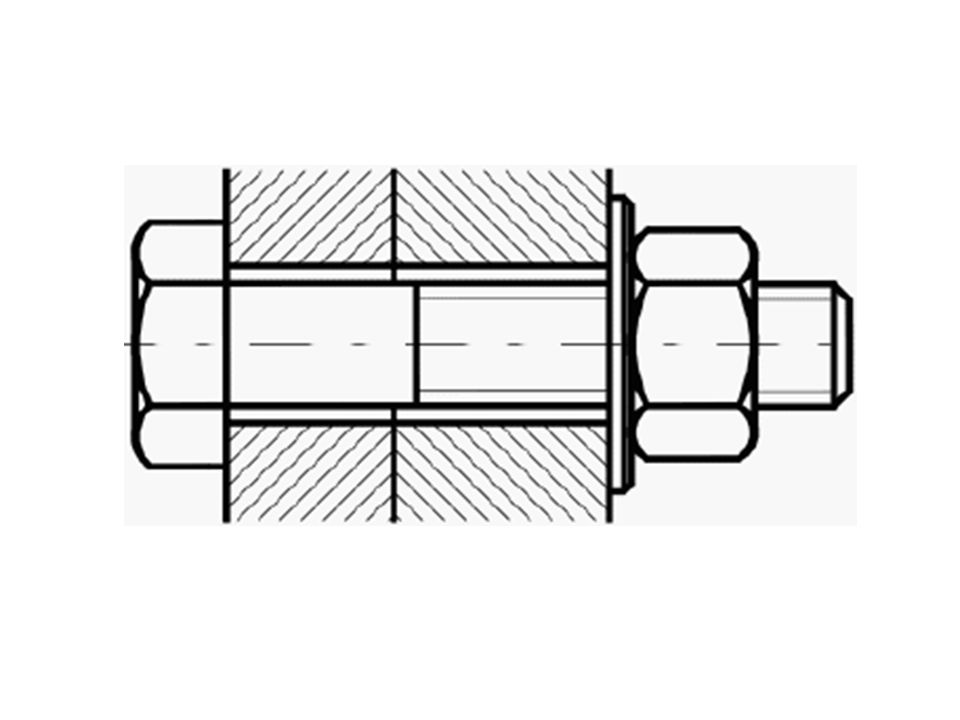

20

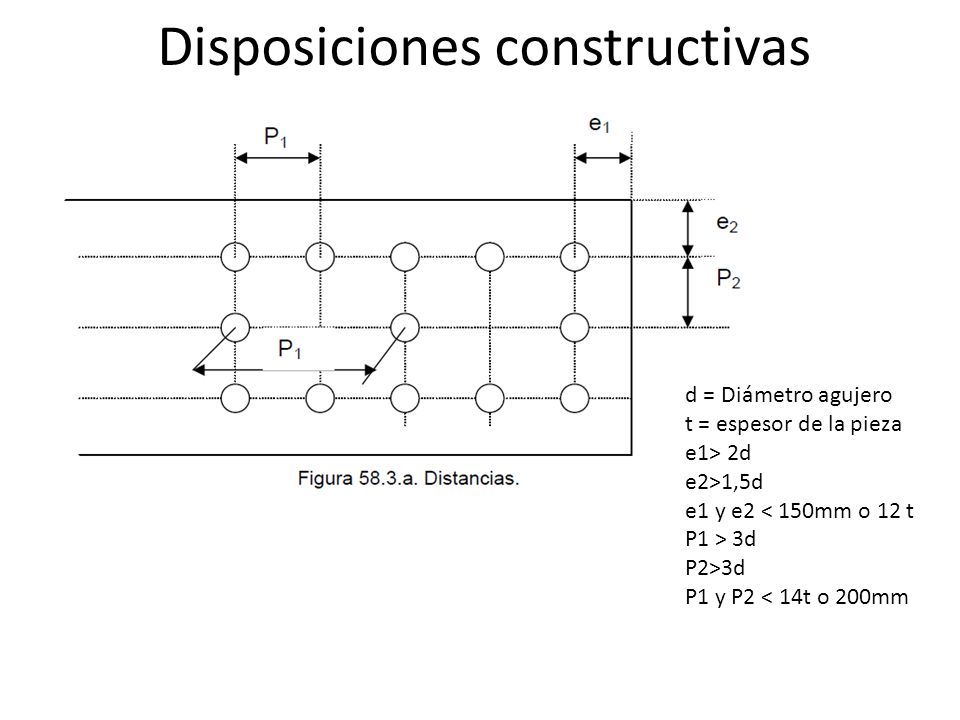

21 Disposiciones constructivas
d = Diámetro agujero t = espesor de la pieza e1> 2d e2>1,5d e1 y e2 < 150mm o 12 t P1 > 3d P2>3d P1 y P2 < 14t o 200mm

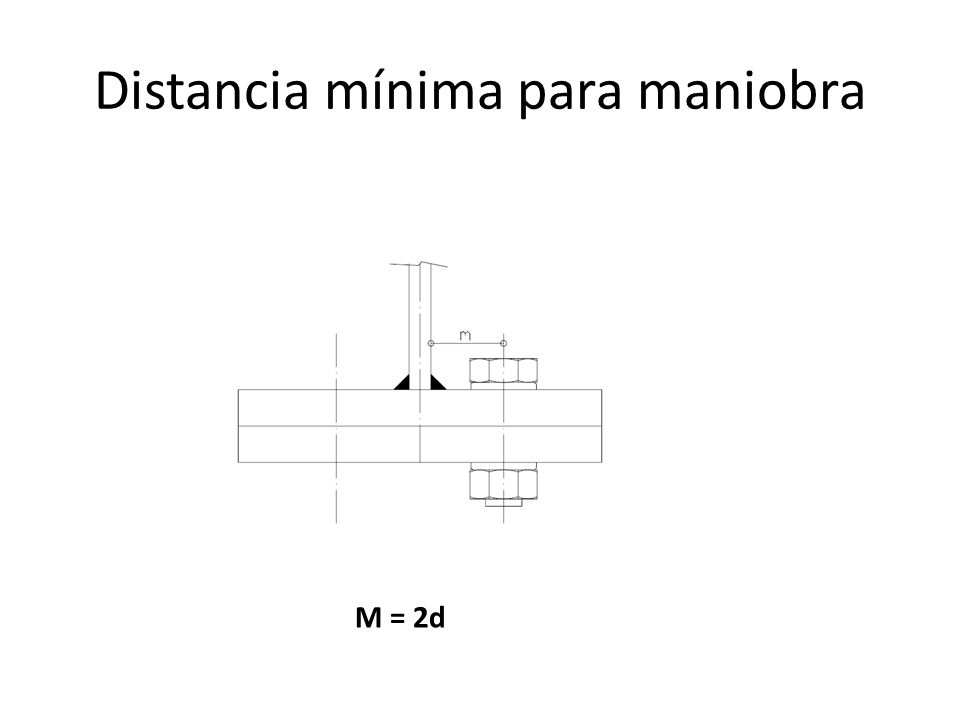

22 Distancia mínima para maniobra
M = 2d

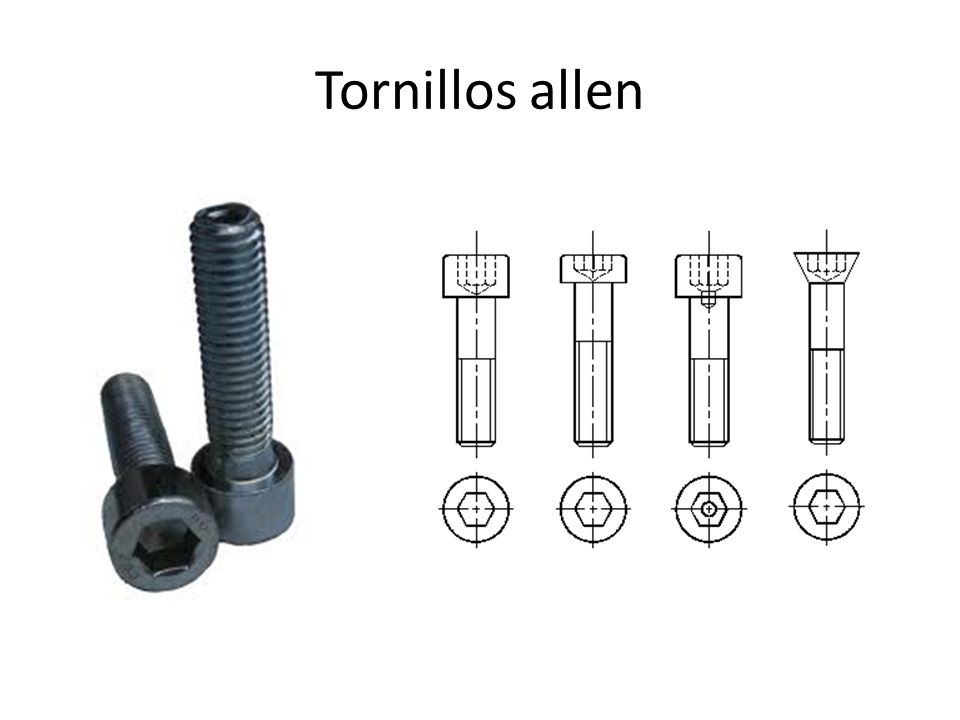

23 Tornillos allen

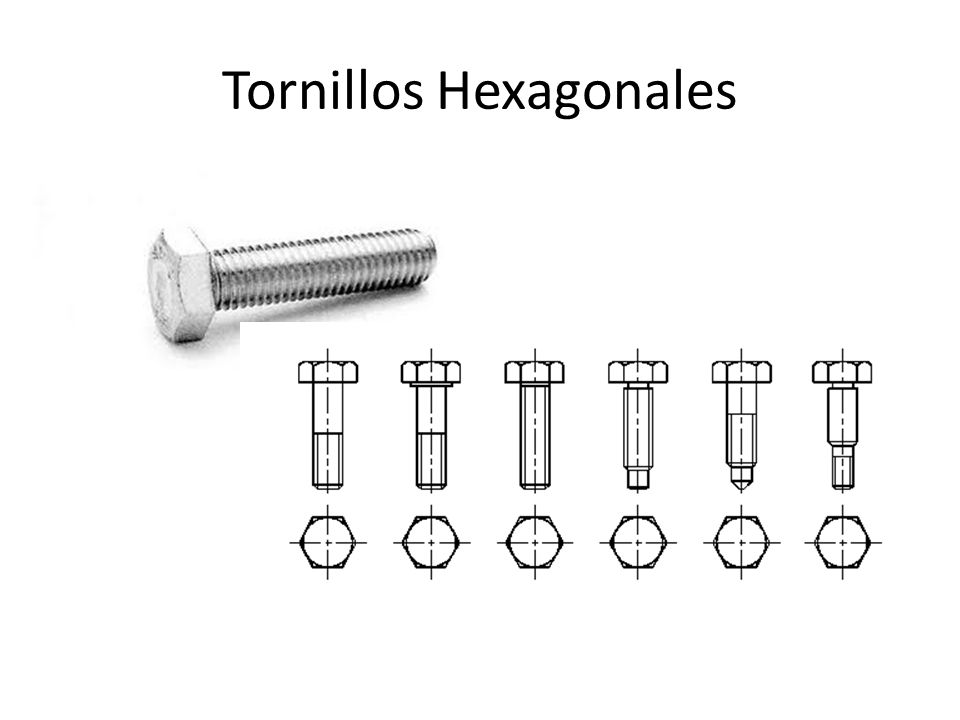

24 Tornillos Hexagonales

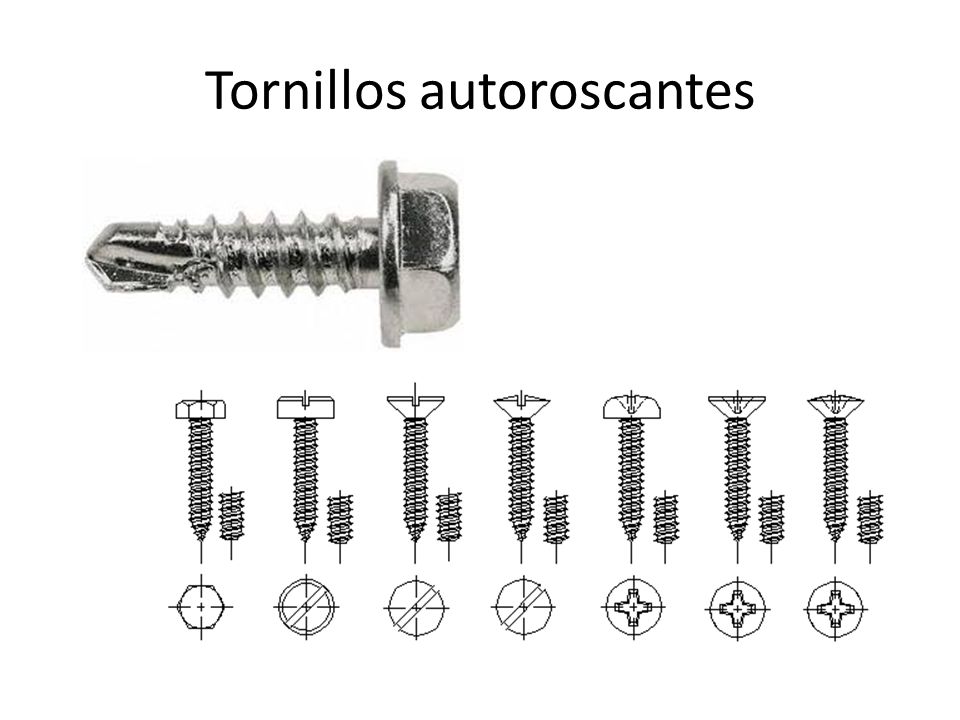

25 Tornillos autoroscantes

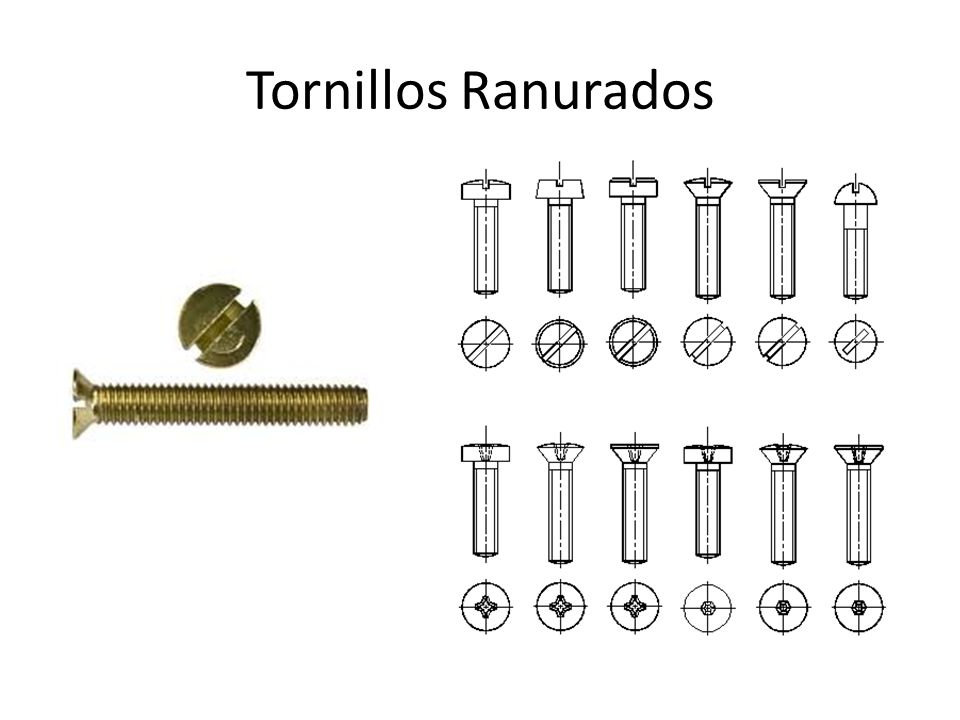

26 Tornillos Ranurados

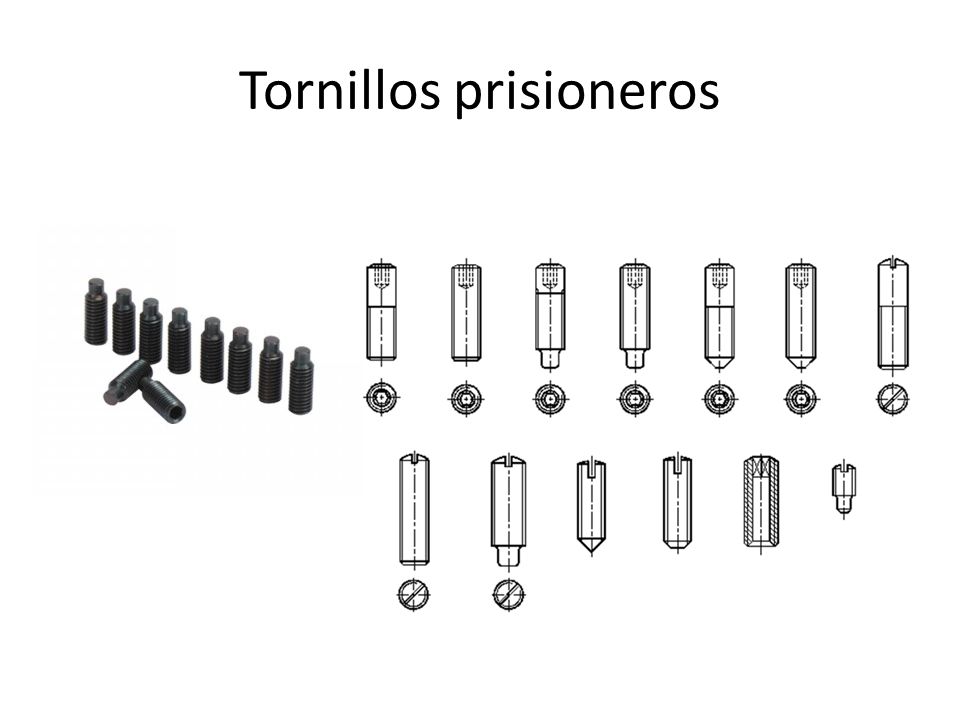

27 Tornillos prisioneros

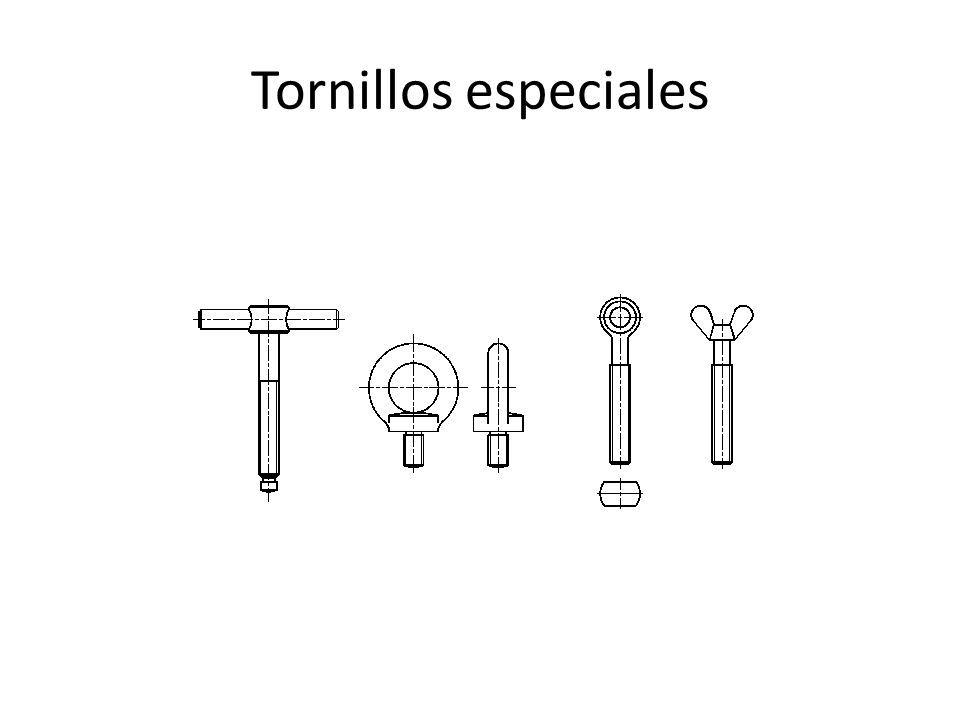

28 Tornillos especiales
