DIVISION DE AUTOMATIZACIÓN

Presentación del tema: "DIVISION DE AUTOMATIZACIÓN"— Transcripción de la presentación:

1 DIVISION DE AUTOMATIZACIÓN
TECPRO INGENIEROS DIVISION DE AUTOMATIZACIÓN Y CONTROL TECPRO INGENIEROS

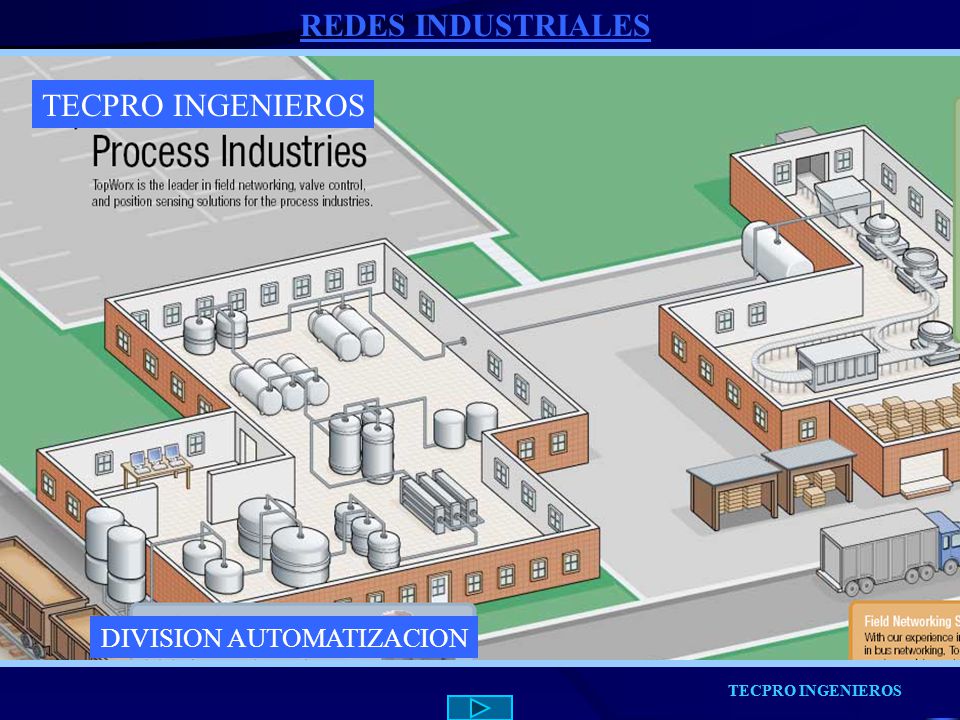

2 DIVISION AUTOMATIZACION
REDES INDUSTRIALES TECPRO INGENIEROS DIVISION AUTOMATIZACION TECPRO INGENIEROS TECPRO INGENIEROS

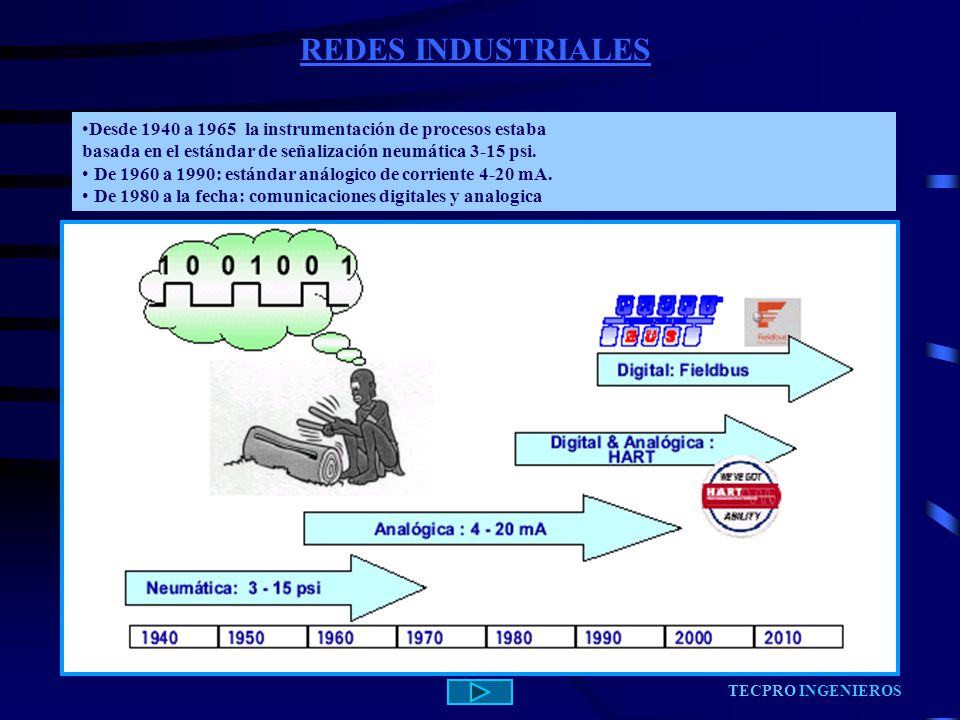

3 REDES INDUSTRIALES Desde 1940 a la instrumentación de procesos estaba basada en el estándar de señalización neumática 3-15 psi. De 1960 a 1990: estándar análogico de corriente 4-20 mA. De 1980 a la fecha: comunicaciones digitales y analogica TECPRO INGENIEROS

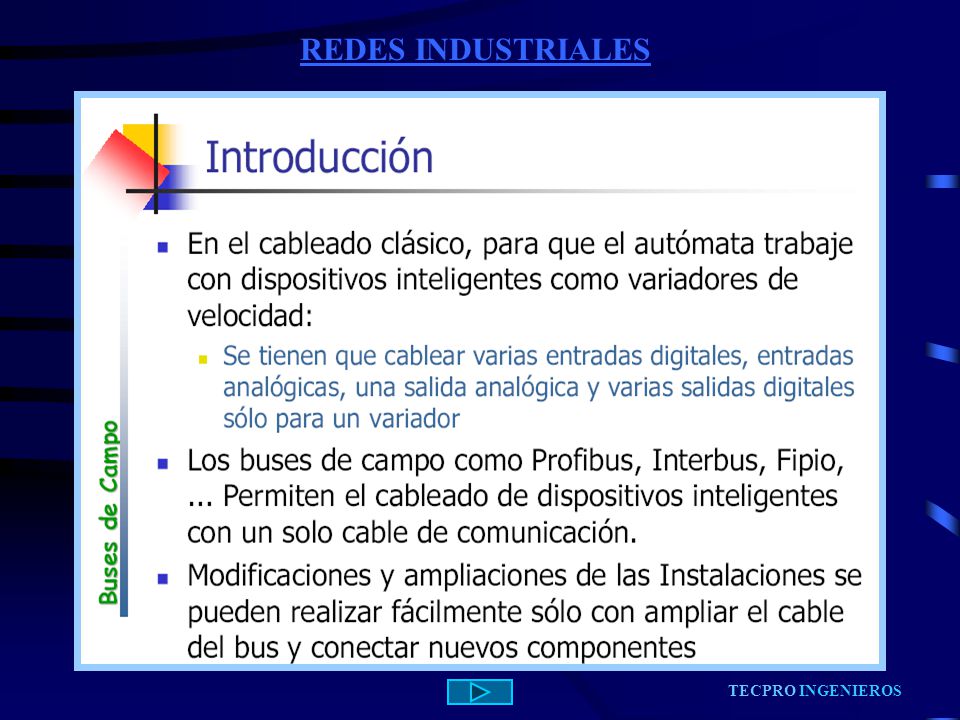

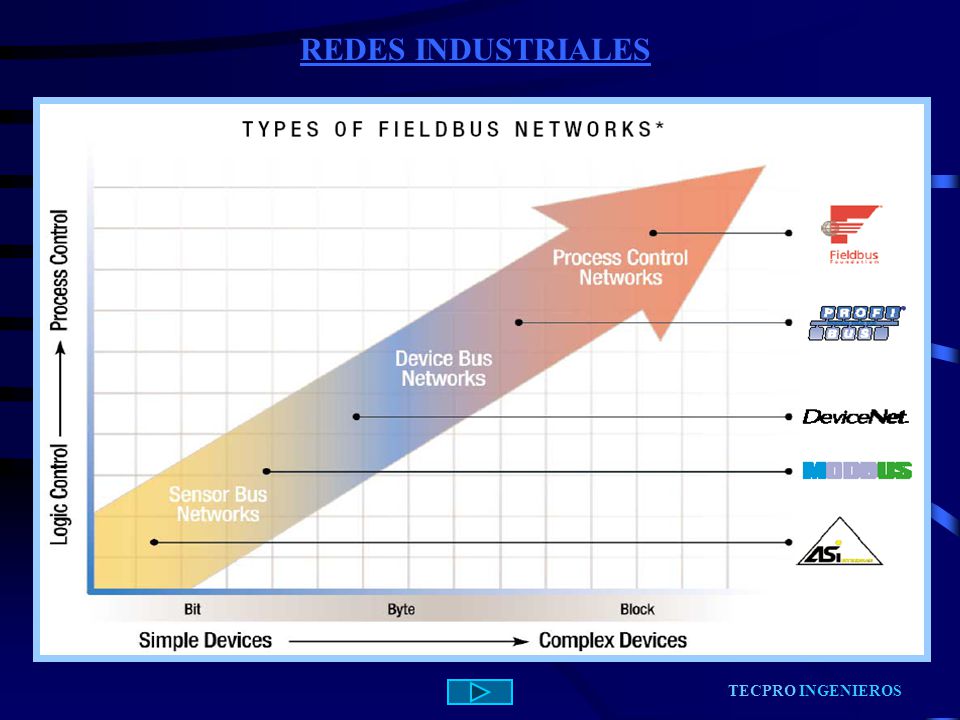

4 REDES INDUSTRIALES TECPRO INGENIEROS

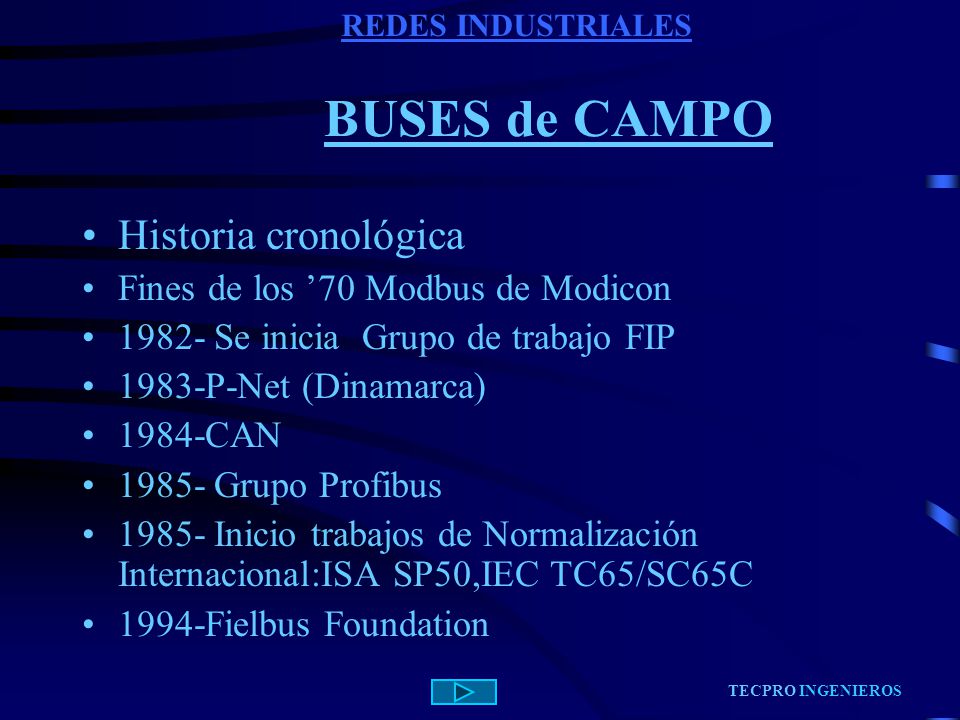

5 BUSES de CAMPO Historia cronológica Fines de los ’70 Modbus de Modicon
REDES INDUSTRIALES BUSES de CAMPO Historia cronológica Fines de los ’70 Modbus de Modicon 1982- Se inicia Grupo de trabajo FIP 1983-P-Net (Dinamarca) 1984-CAN 1985- Grupo Profibus 1985- Inicio trabajos de Normalización Internacional:ISA SP50,IEC TC65/SC65C 1994-Fielbus Foundation TECPRO INGENIEROS

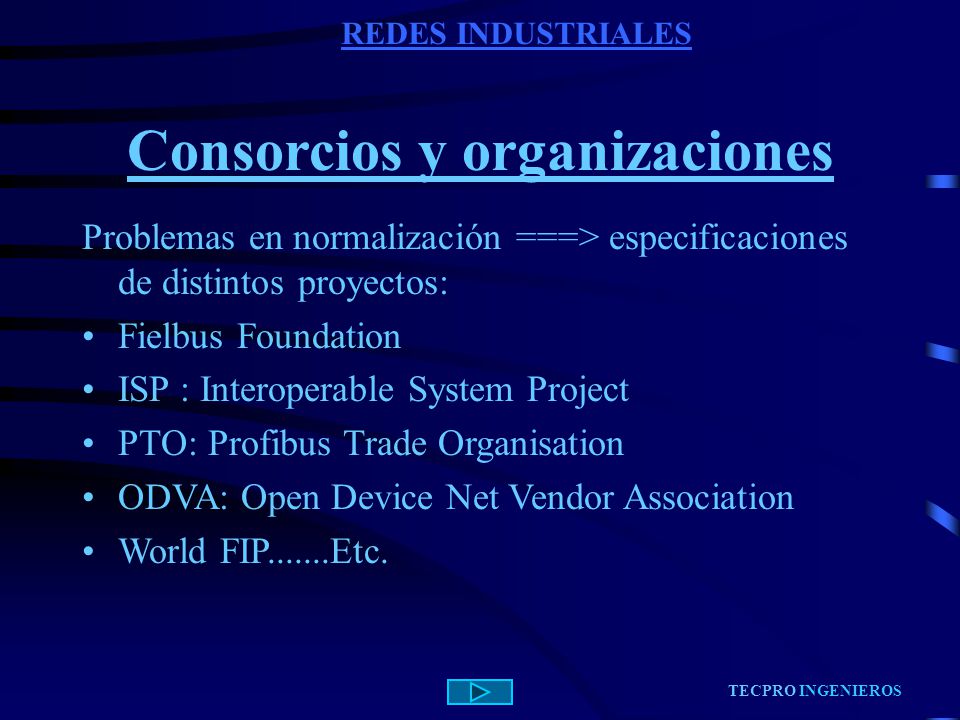

6 Consorcios y organizaciones
REDES INDUSTRIALES Consorcios y organizaciones Problemas en normalización ===> especificaciones de distintos proyectos: Fielbus Foundation ISP : Interoperable System Project PTO: Profibus Trade Organisation ODVA: Open Device Net Vendor Association World FIP Etc. TECPRO INGENIEROS

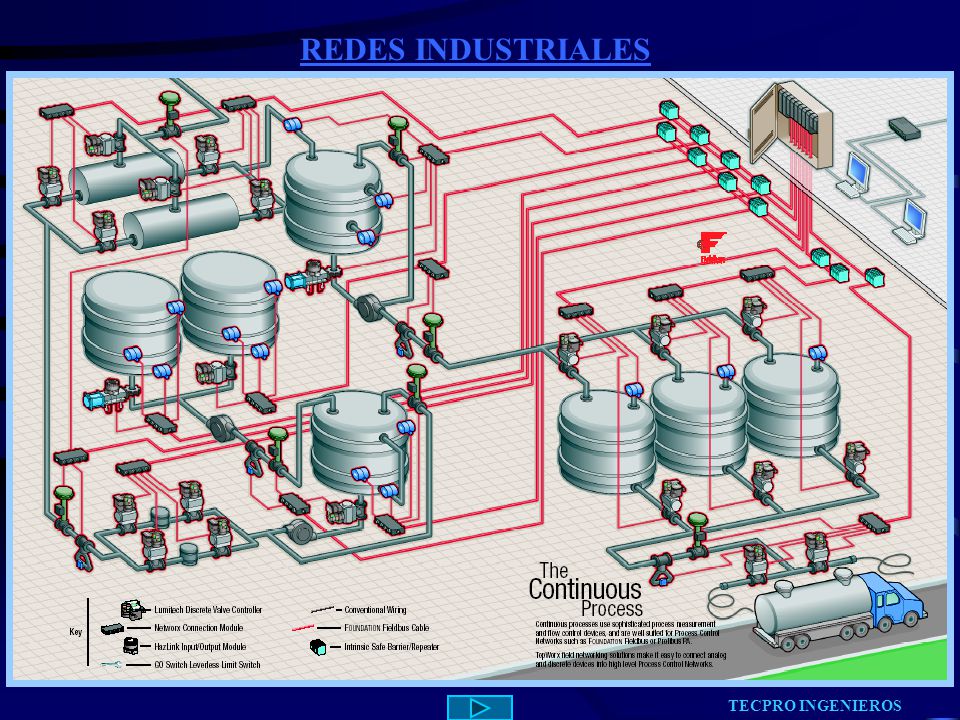

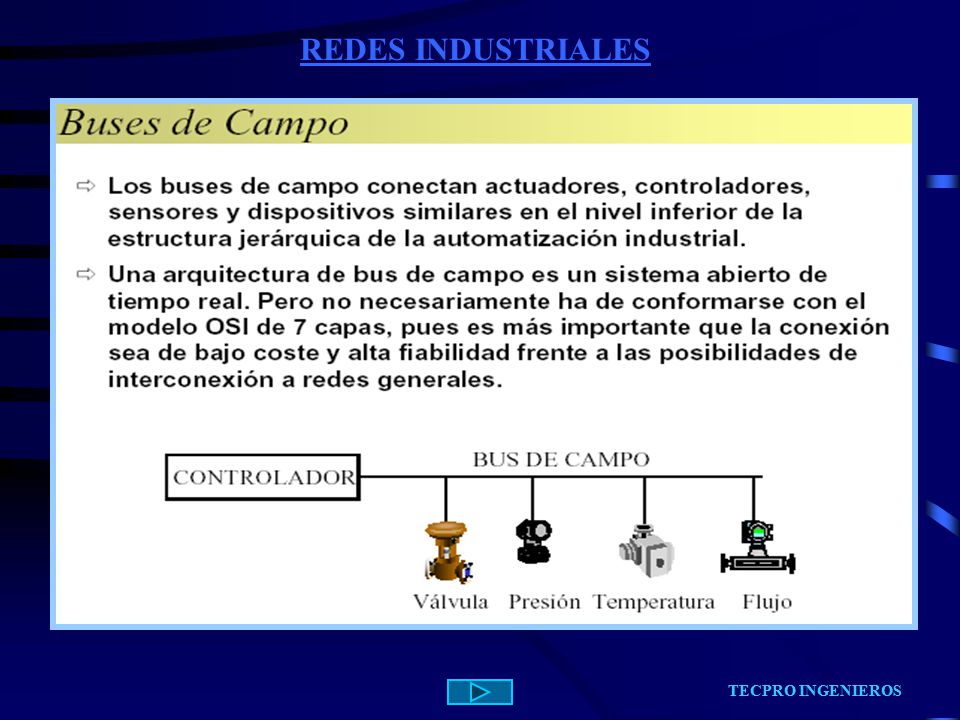

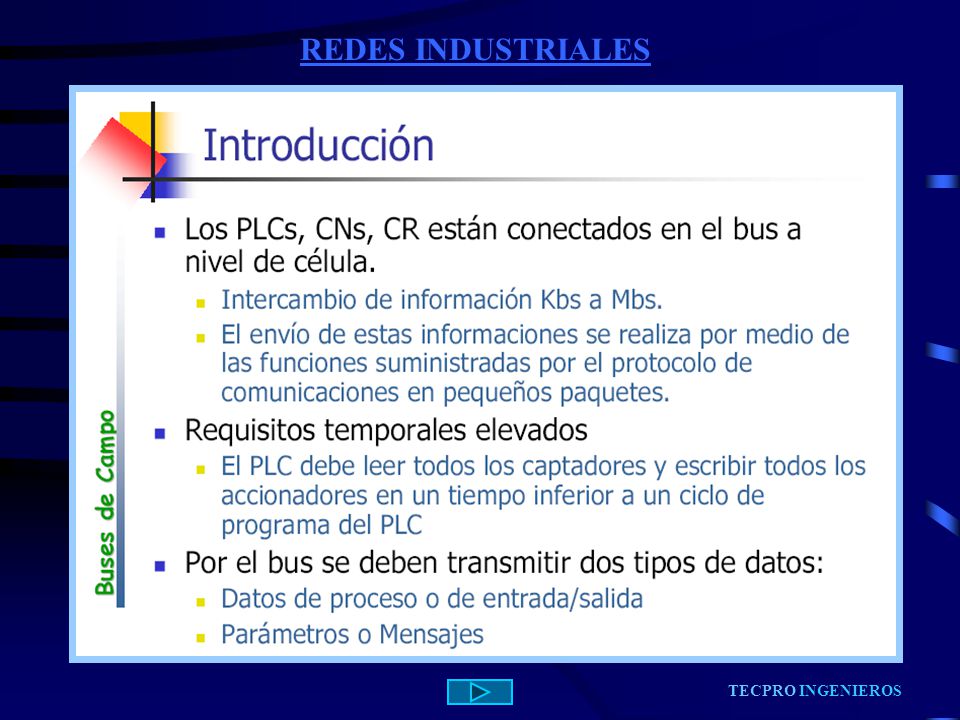

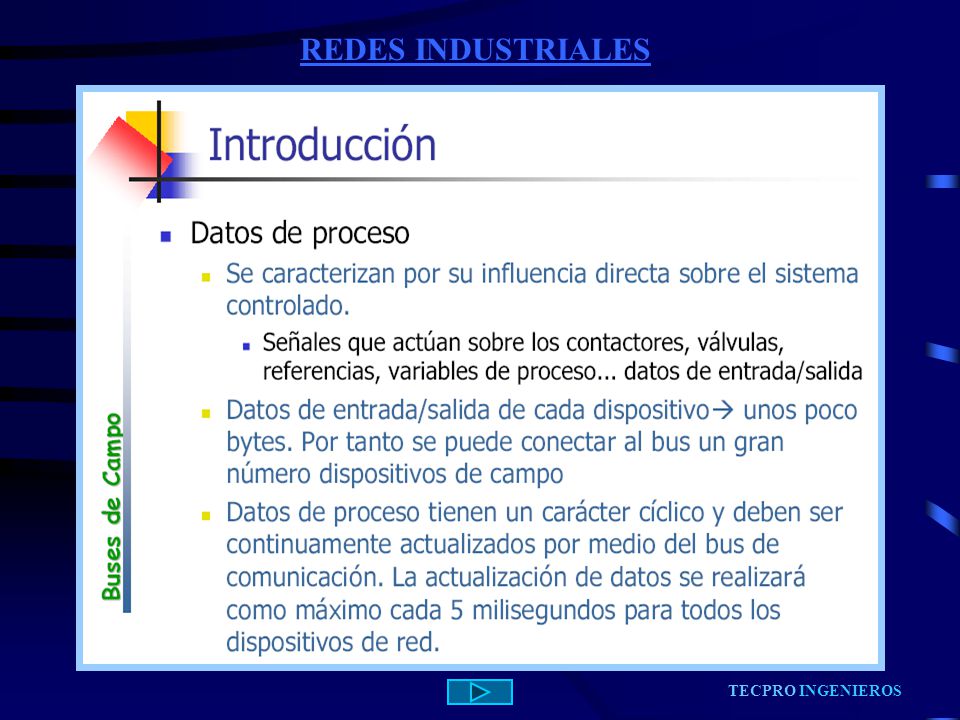

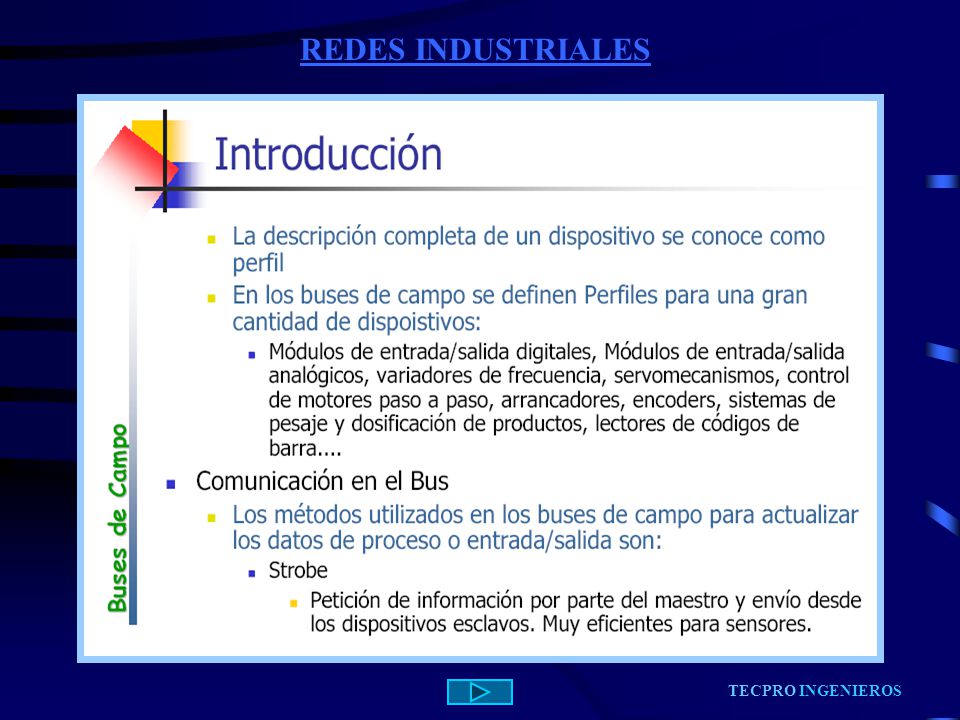

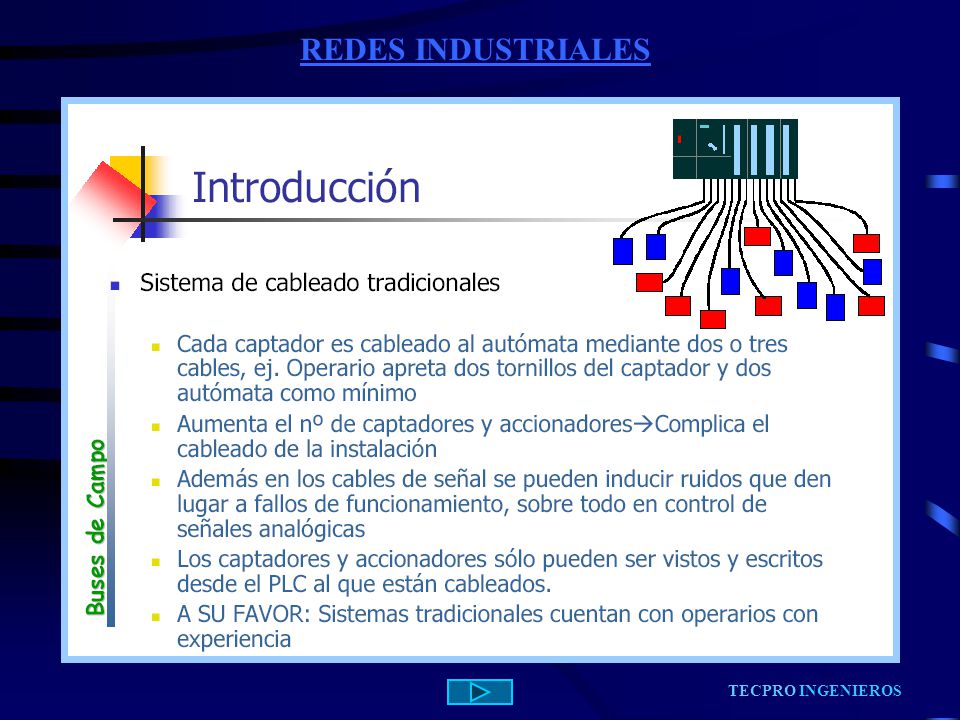

7 REDES INDUSTRIALES TECPRO INGENIEROS

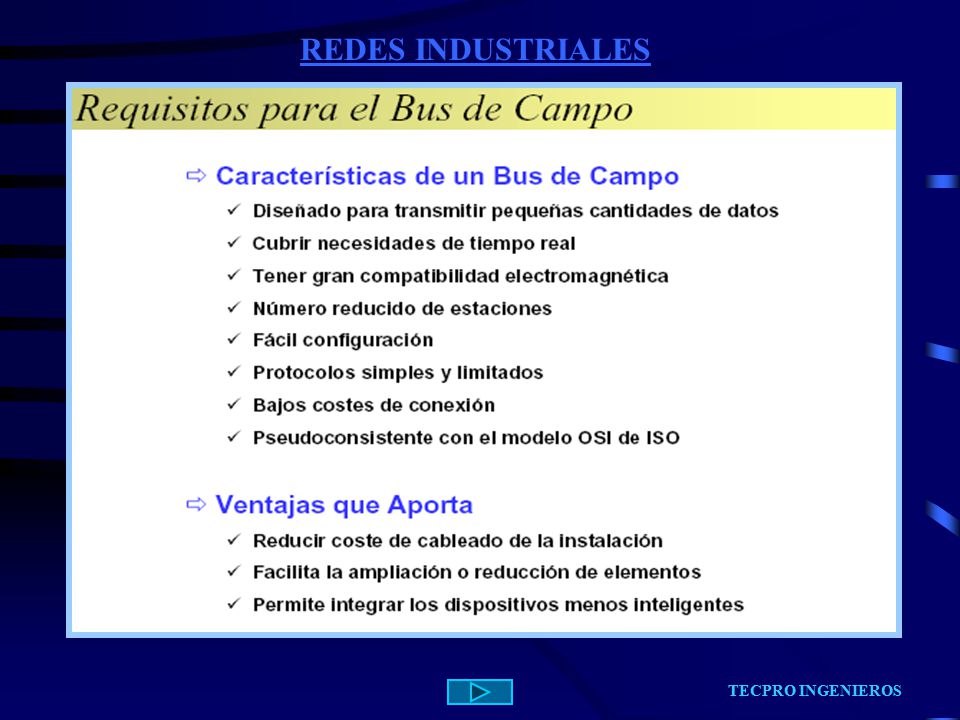

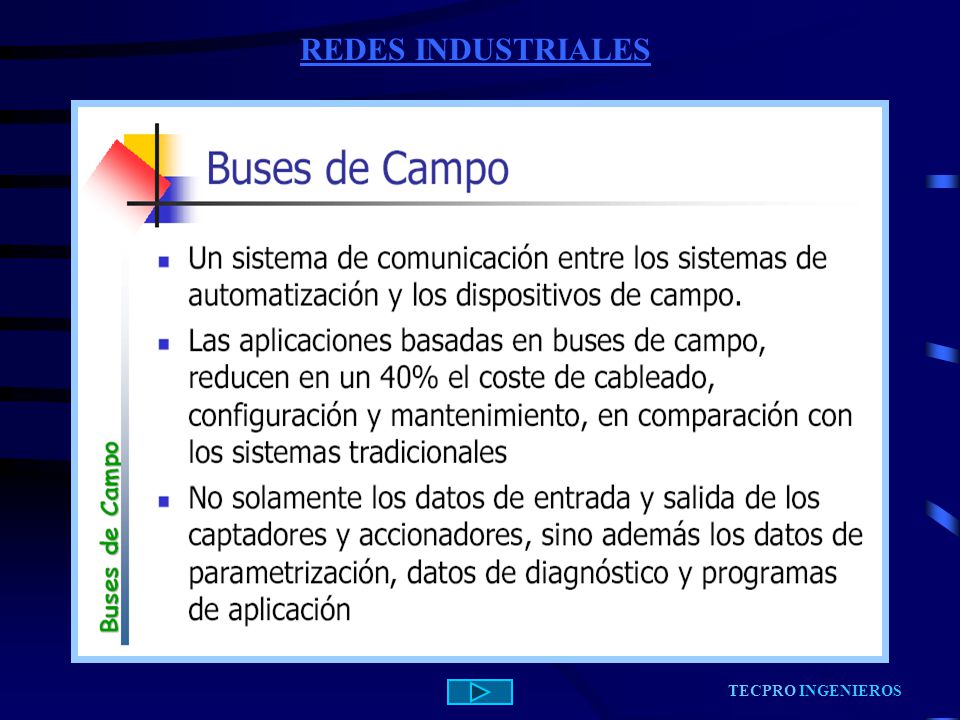

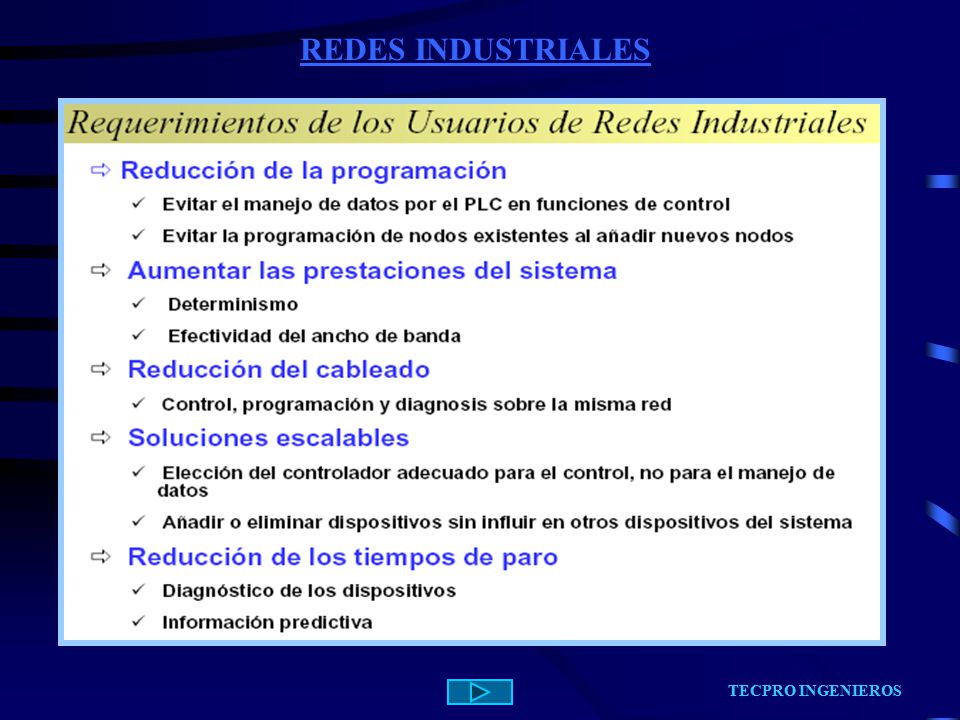

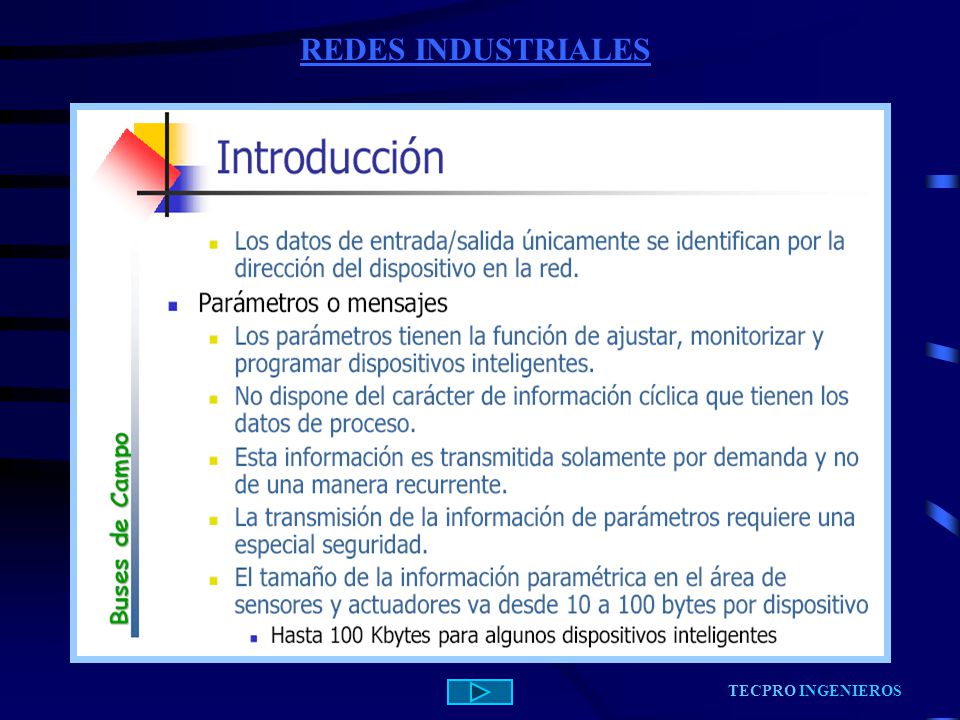

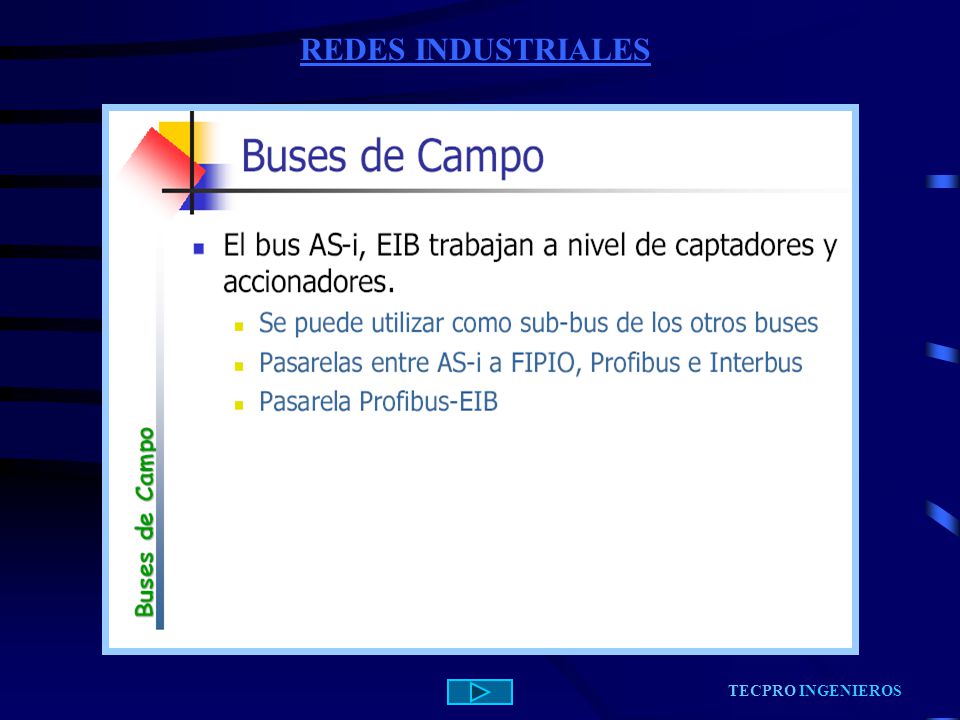

8 REDES INDUSTRIALES TECPRO INGENIEROS

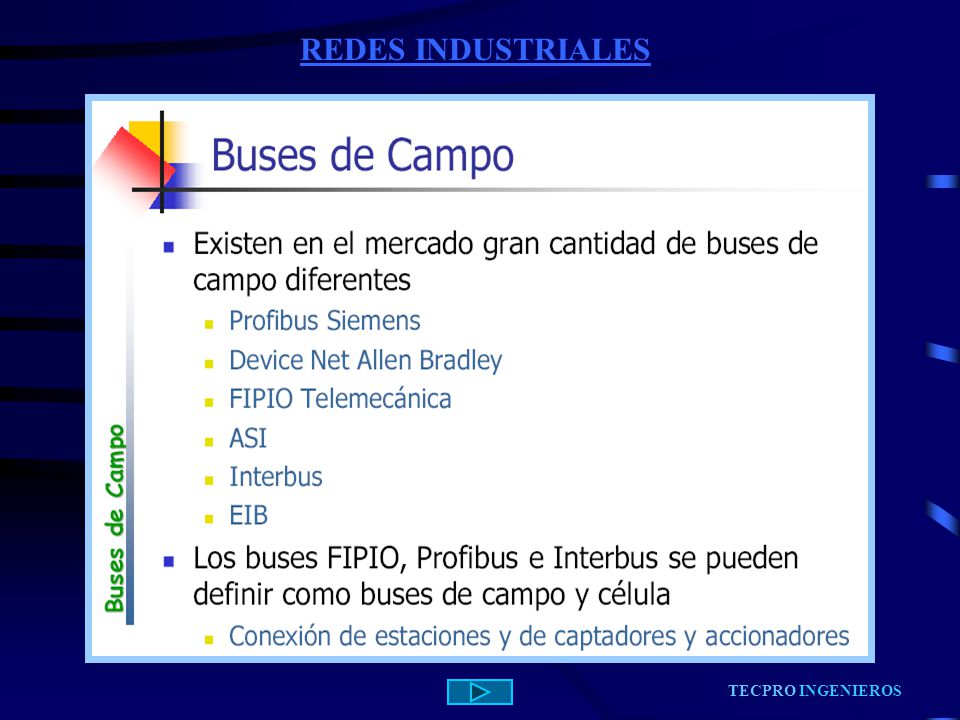

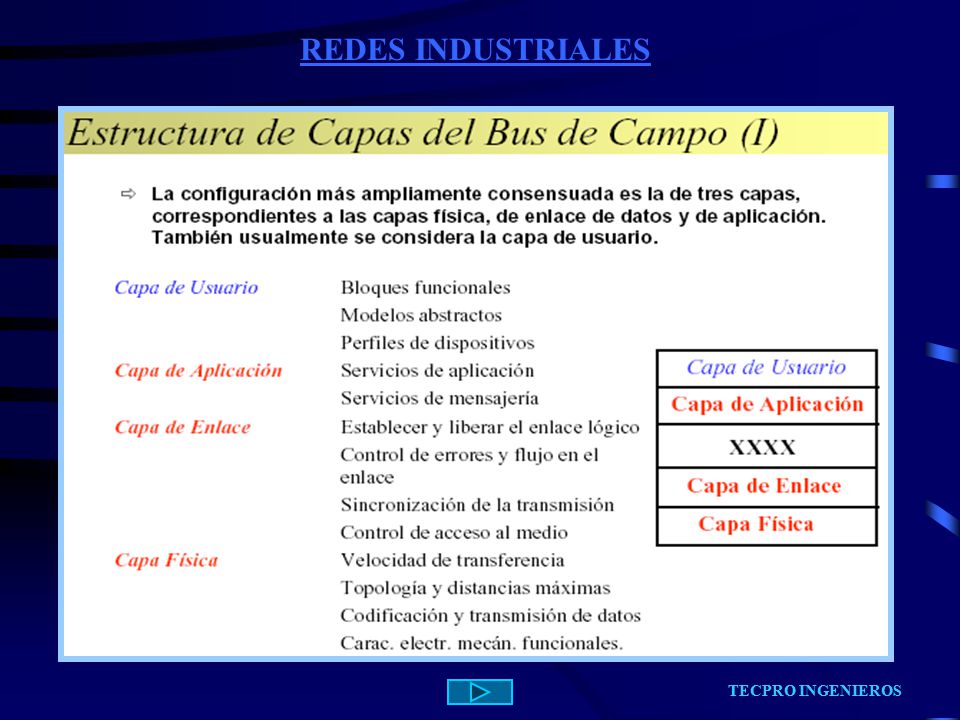

9 REDES INDUSTRIALES TECPRO INGENIEROS

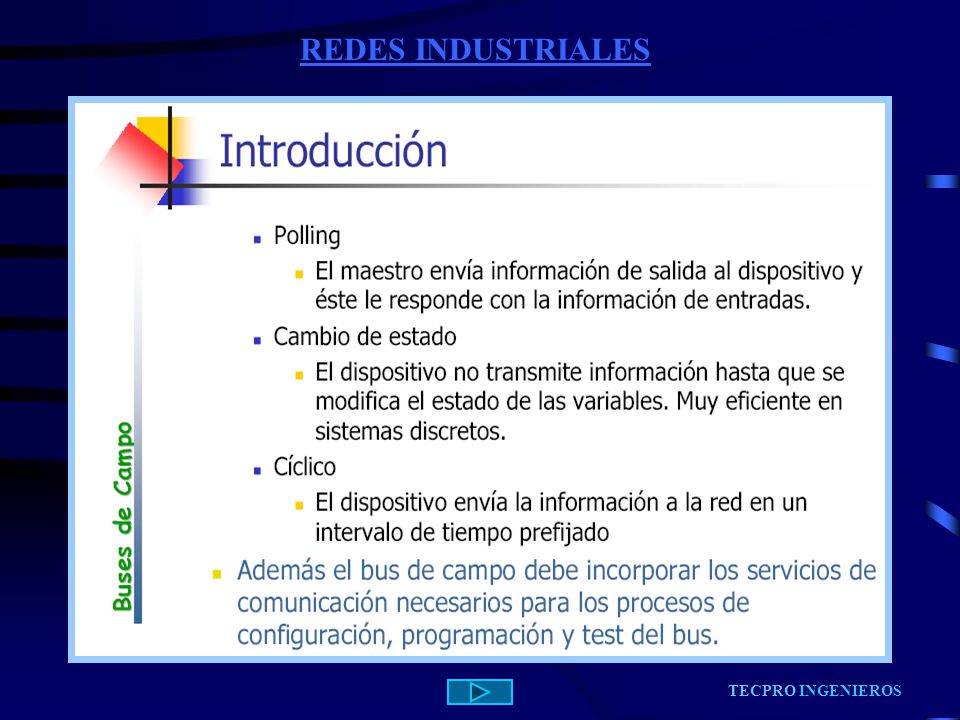

10 REDES INDUSTRIALES TECPRO INGENIEROS

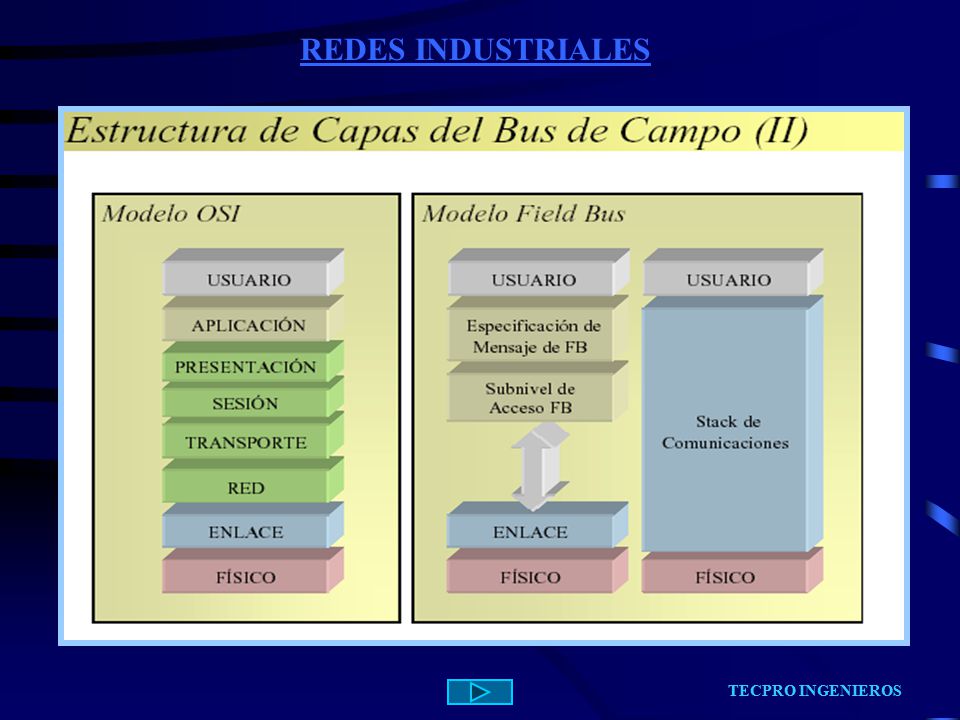

11 REDES INDUSTRIALES TECPRO INGENIEROS

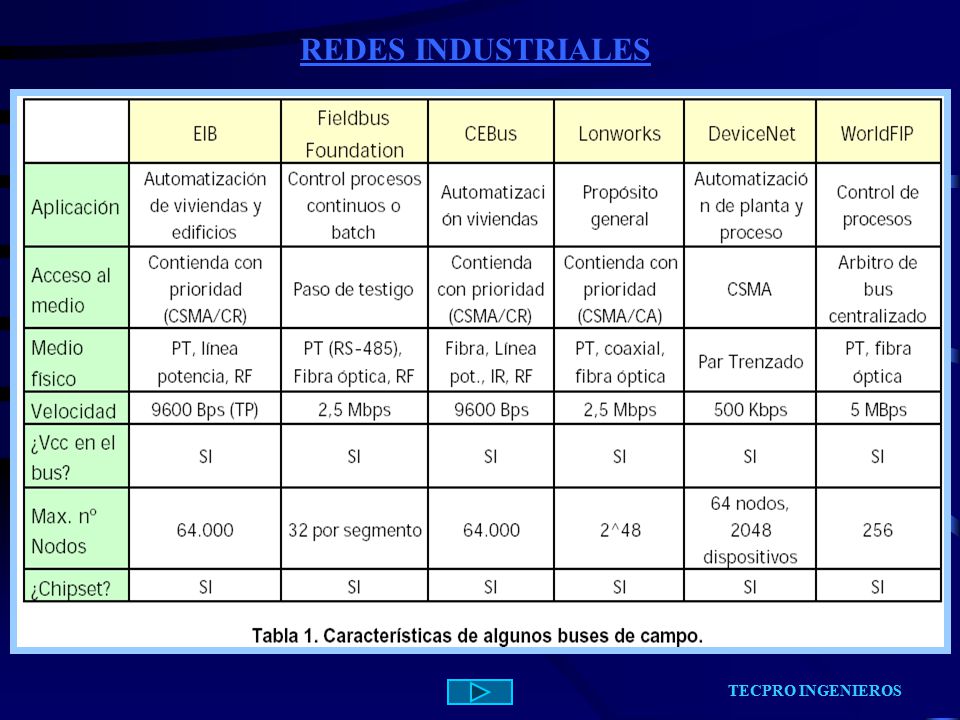

12 REDES INDUSTRIALES TECPRO INGENIEROS

13 REDES INDUSTRIALES TECPRO INGENIEROS

14 REDES INDUSTRIALES TECPRO INGENIEROS

15 REDES INDUSTRIALES TECPRO INGENIEROS

16 REDES INDUSTRIALES TECPRO INGENIEROS

17 REDES INDUSTRIALES TECPRO INGENIEROS

18 REDES INDUSTRIALES TECPRO INGENIEROS

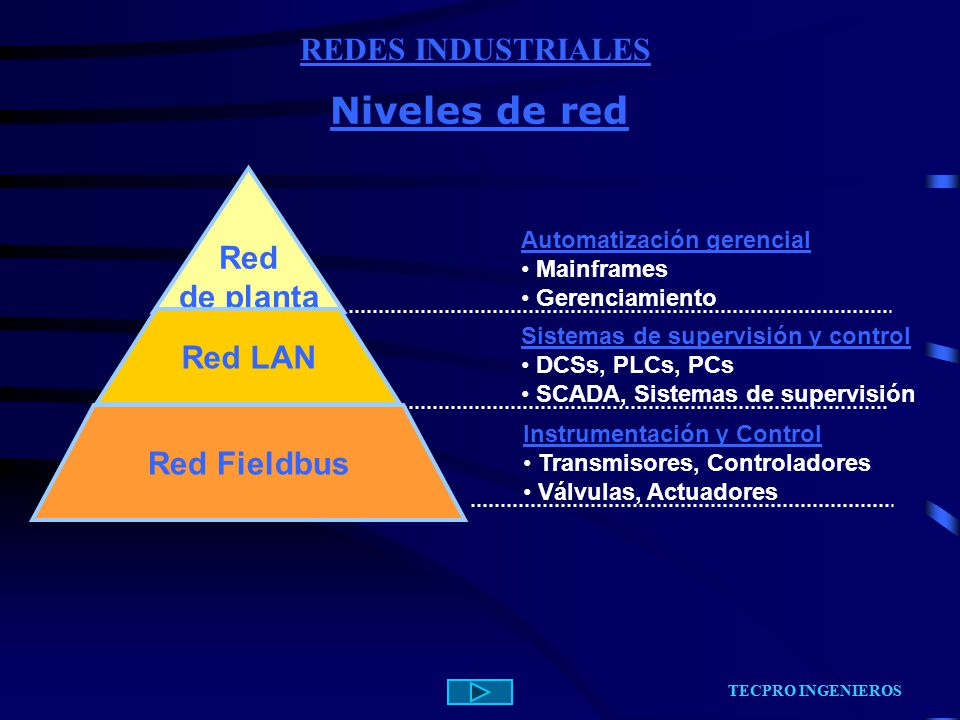

19 Niveles de red REDES INDUSTRIALES Red de planta Red LAN Red Fieldbus
Automatización gerencial Mainframes Gerenciamiento Red LAN Sistemas de supervisión y control DCSs, PLCs, PCs SCADA, Sistemas de supervisión Red Fieldbus Instrumentación y Control Transmisores, Controladores Válvulas, Actuadores TECPRO INGENIEROS TECPRO INGENIEROS

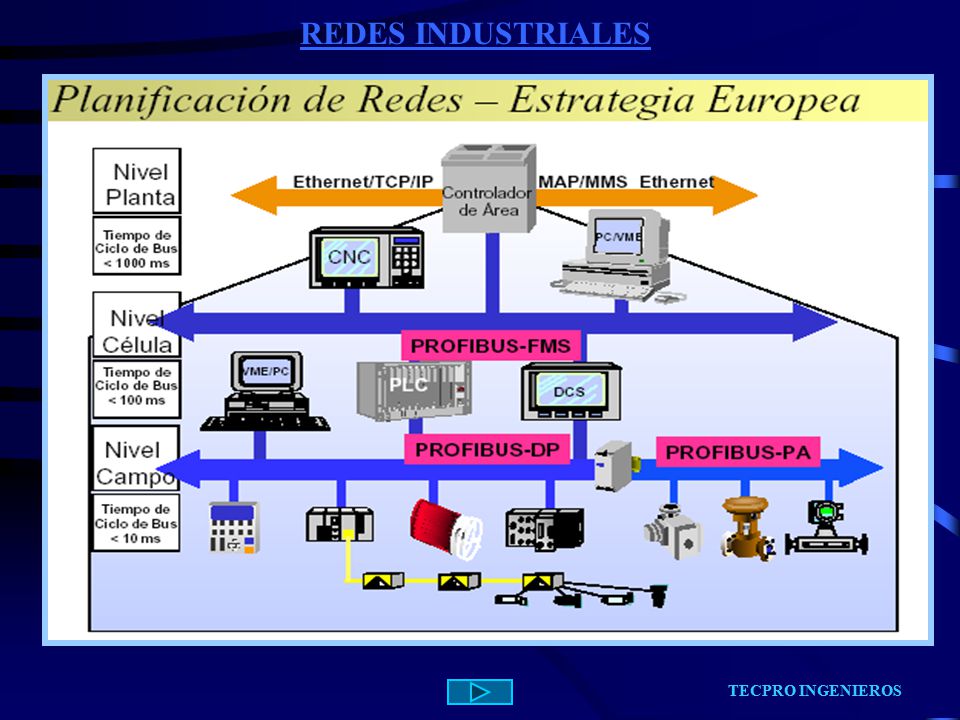

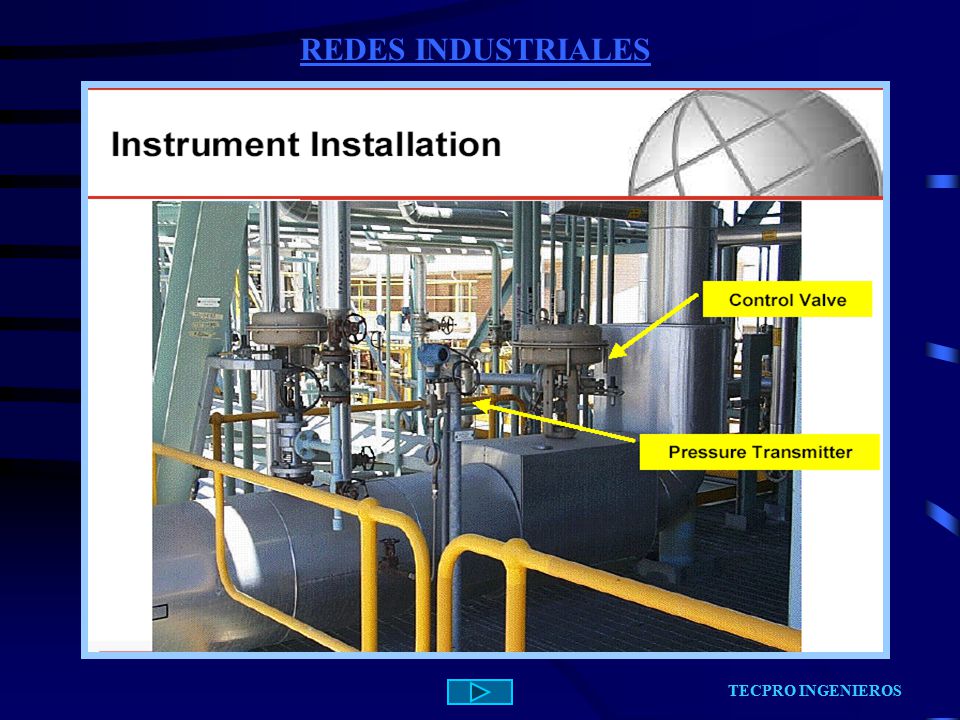

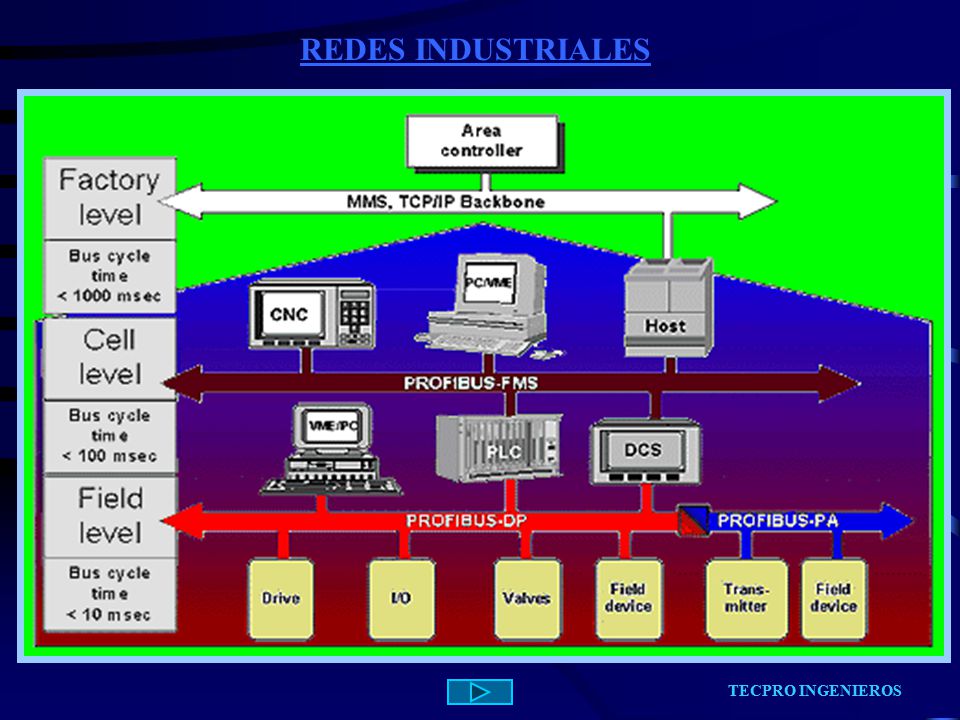

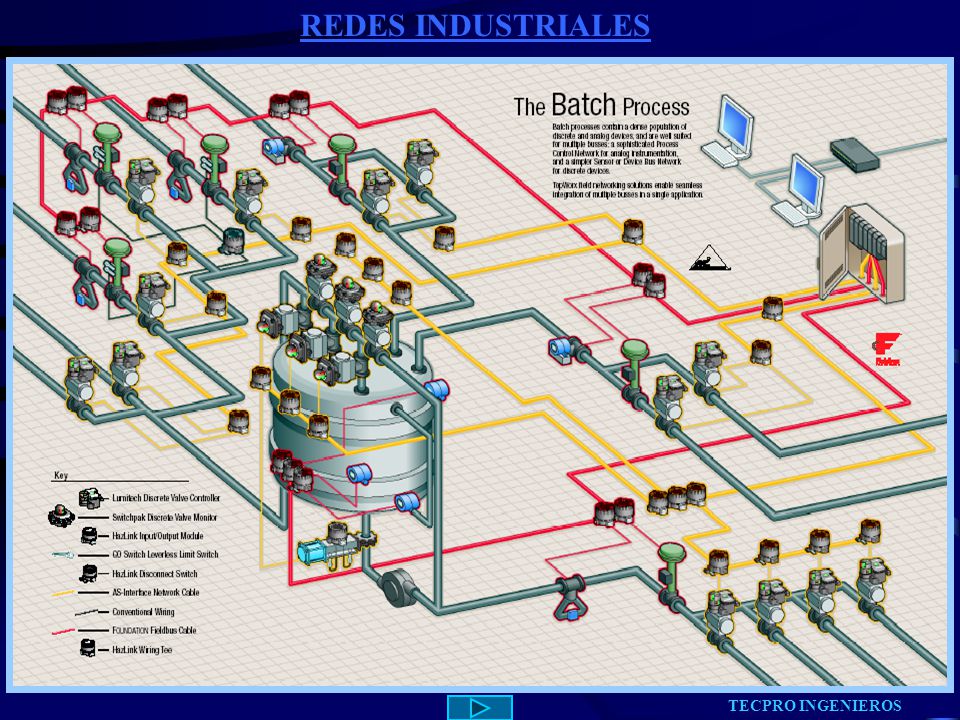

20 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

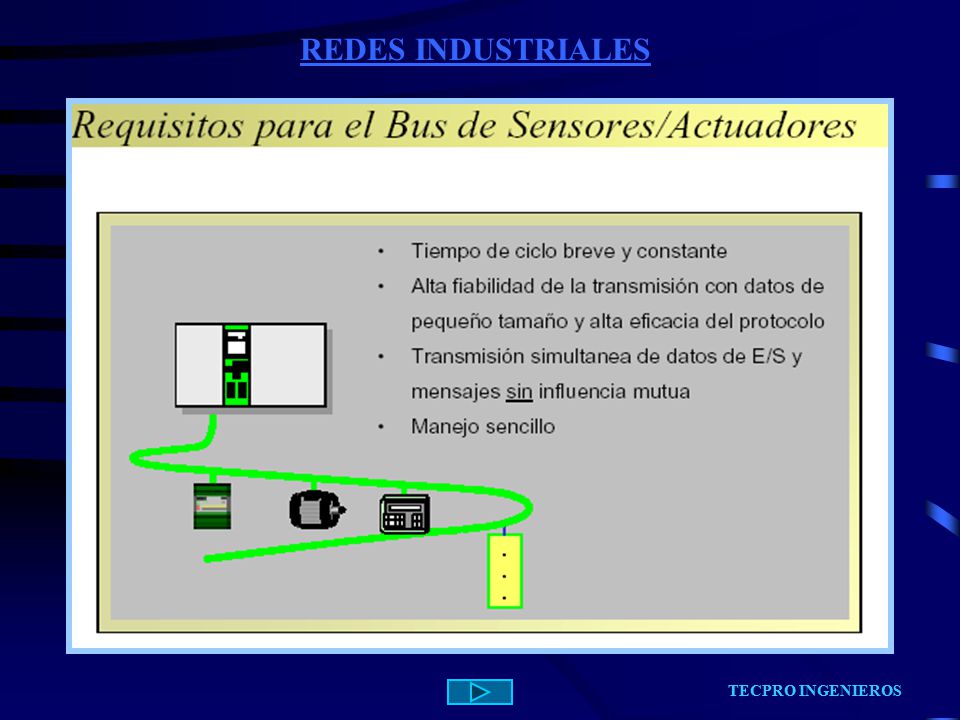

21 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

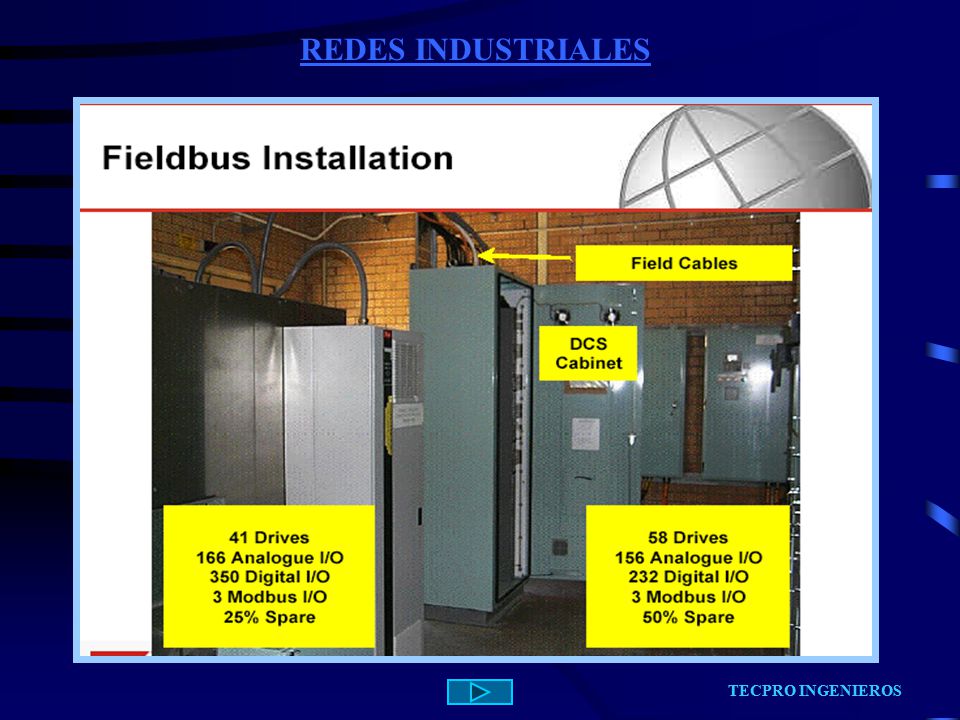

22 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

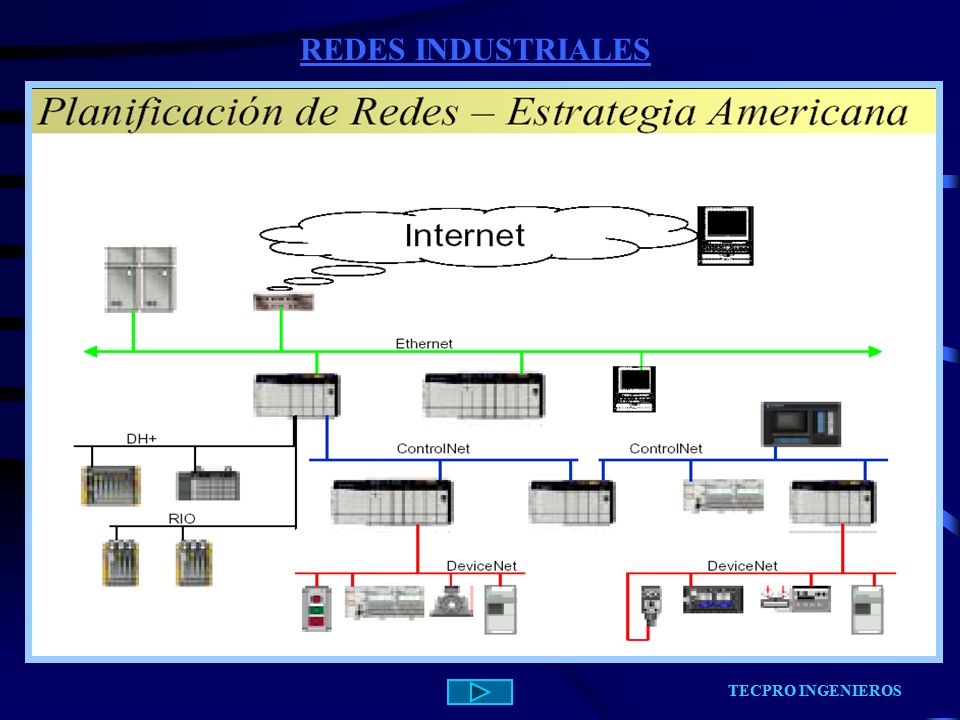

23 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

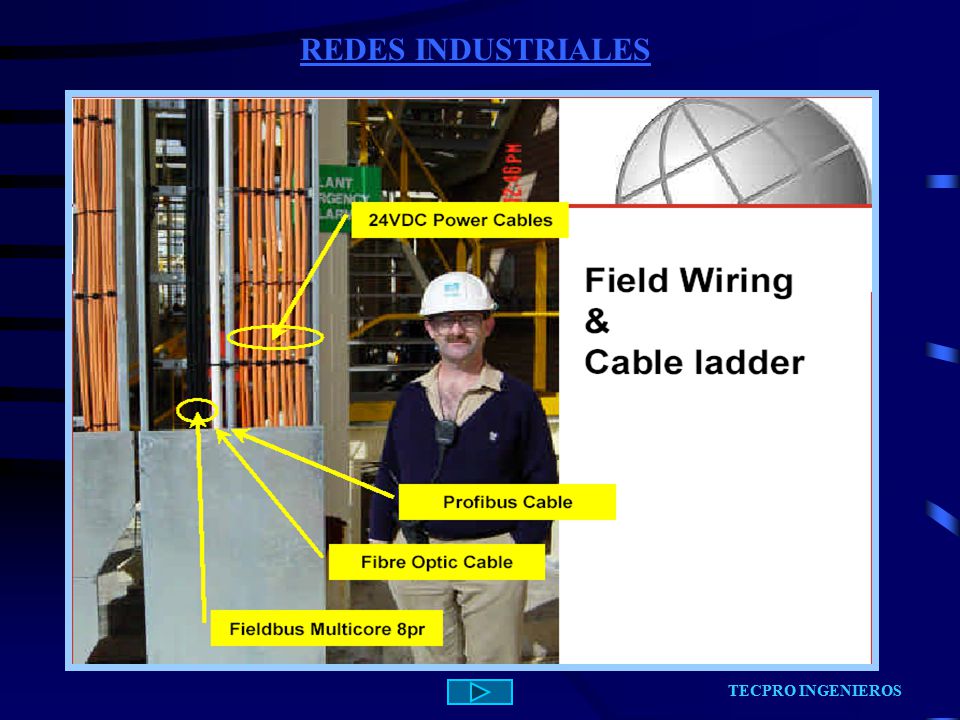

24 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

25 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

26 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

27 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

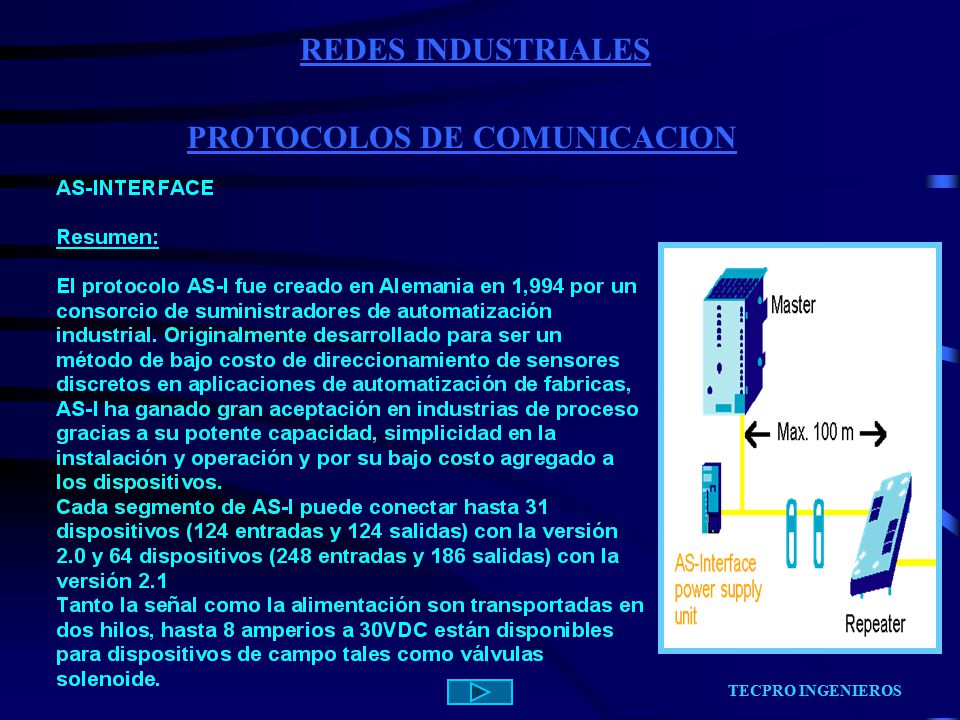

28 PROTOCOLOS DE COMUNICACION
REDES INDUSTRIALES PROTOCOLOS DE COMUNICACION TECPRO INGENIEROS TECPRO INGENIEROS

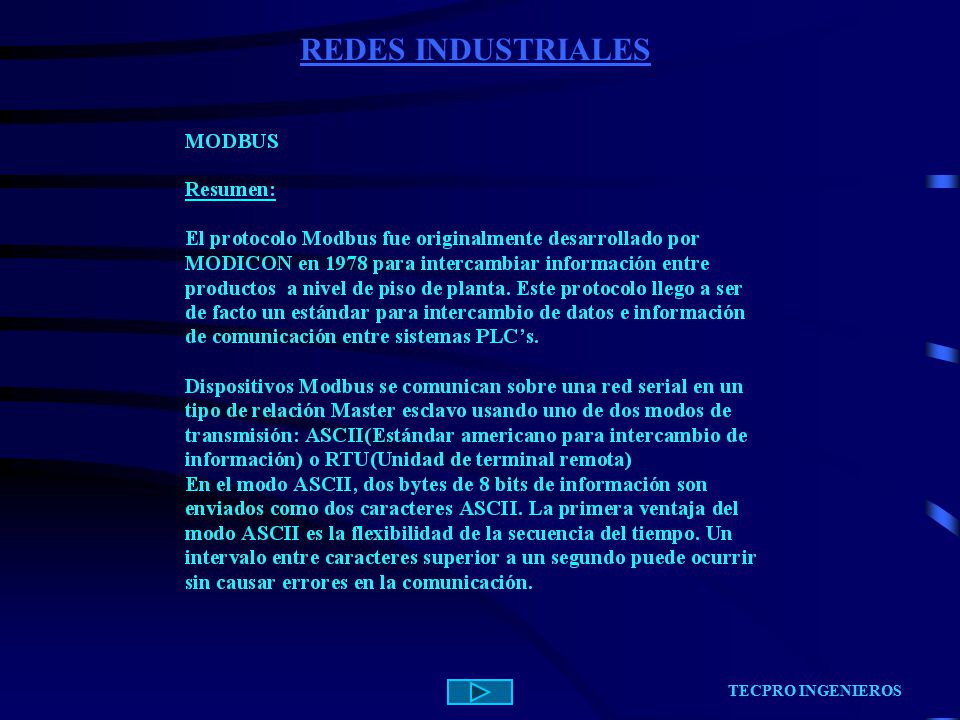

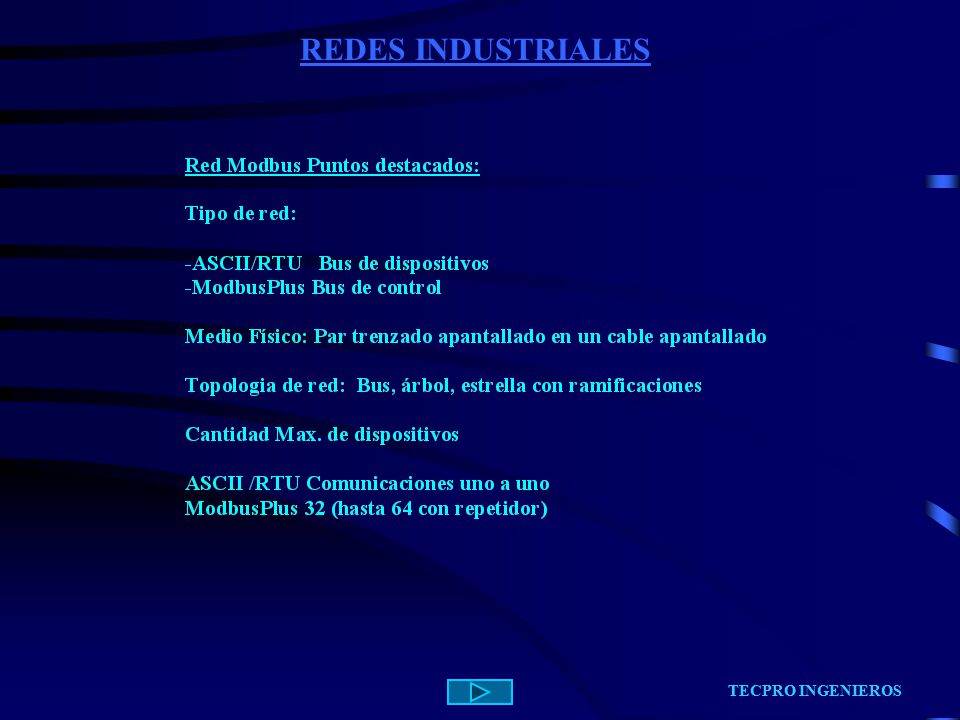

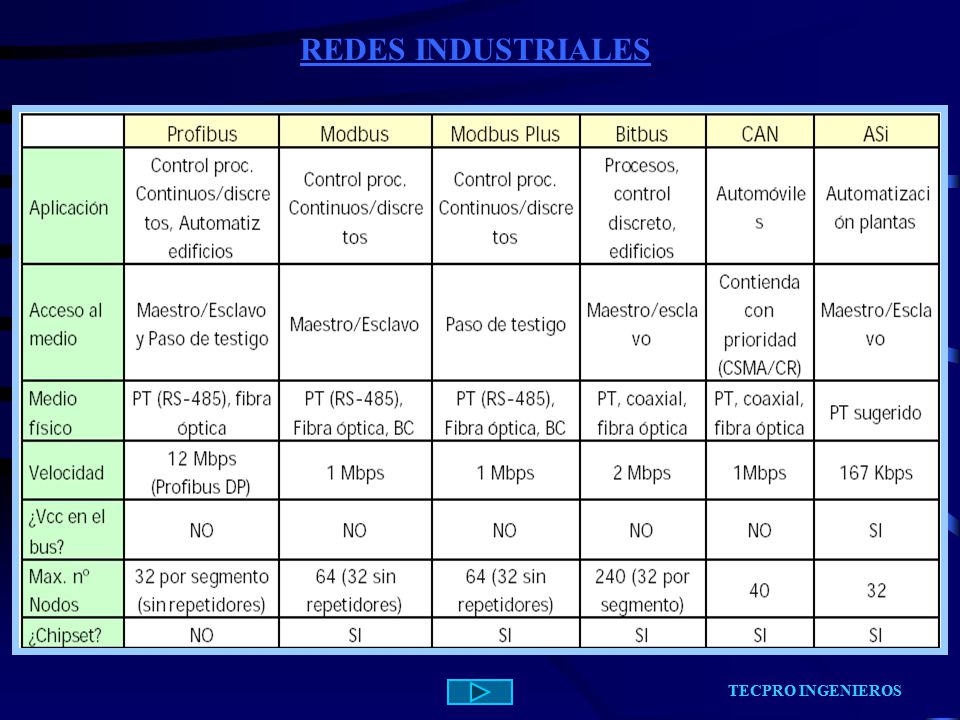

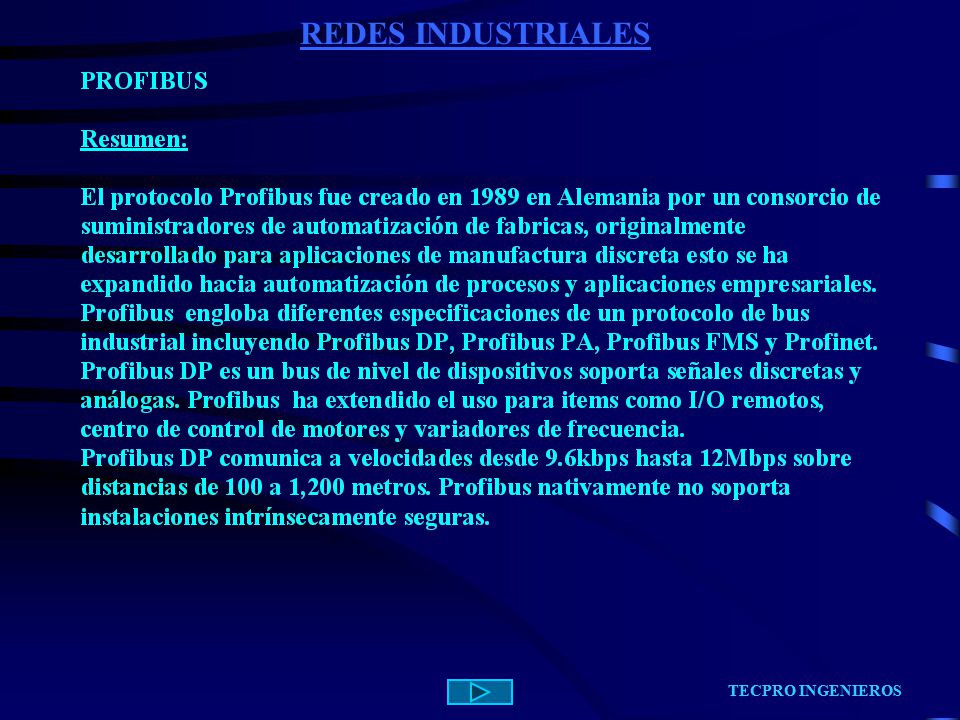

29 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

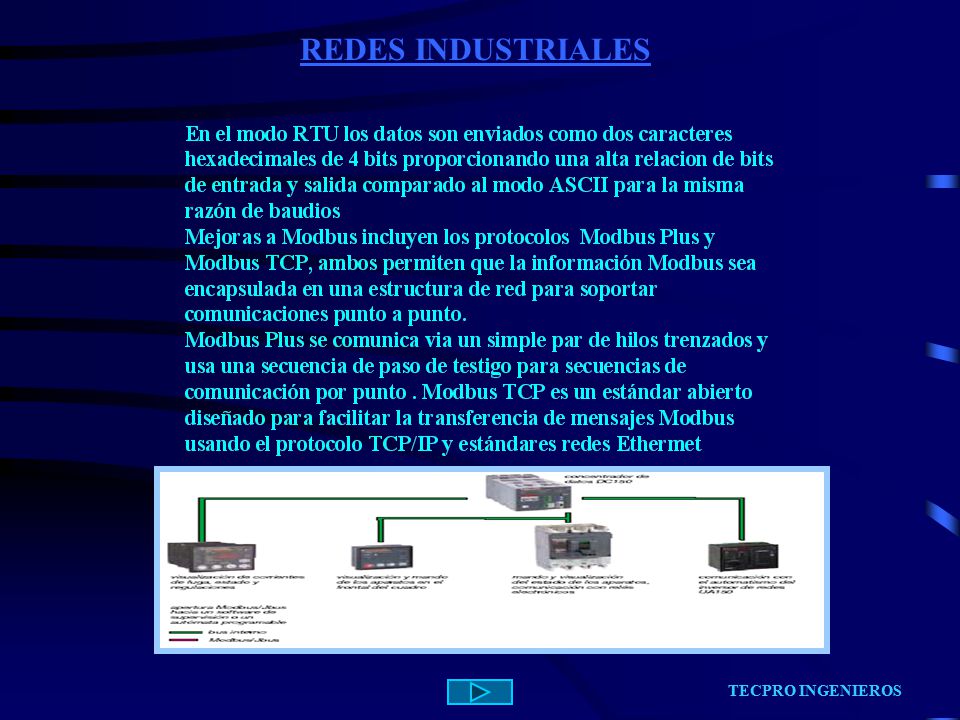

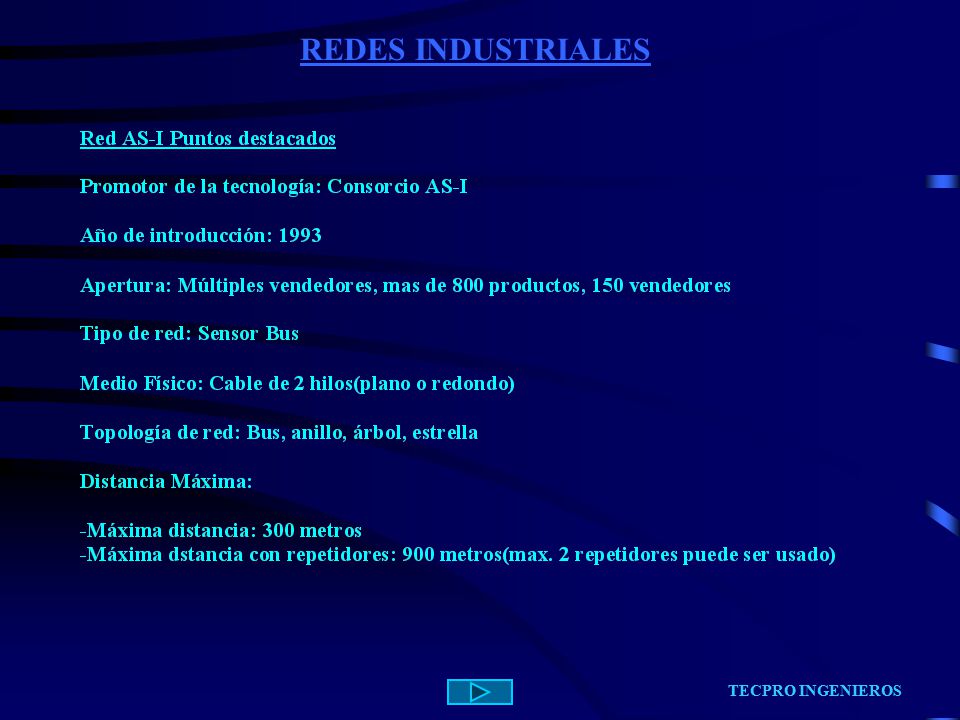

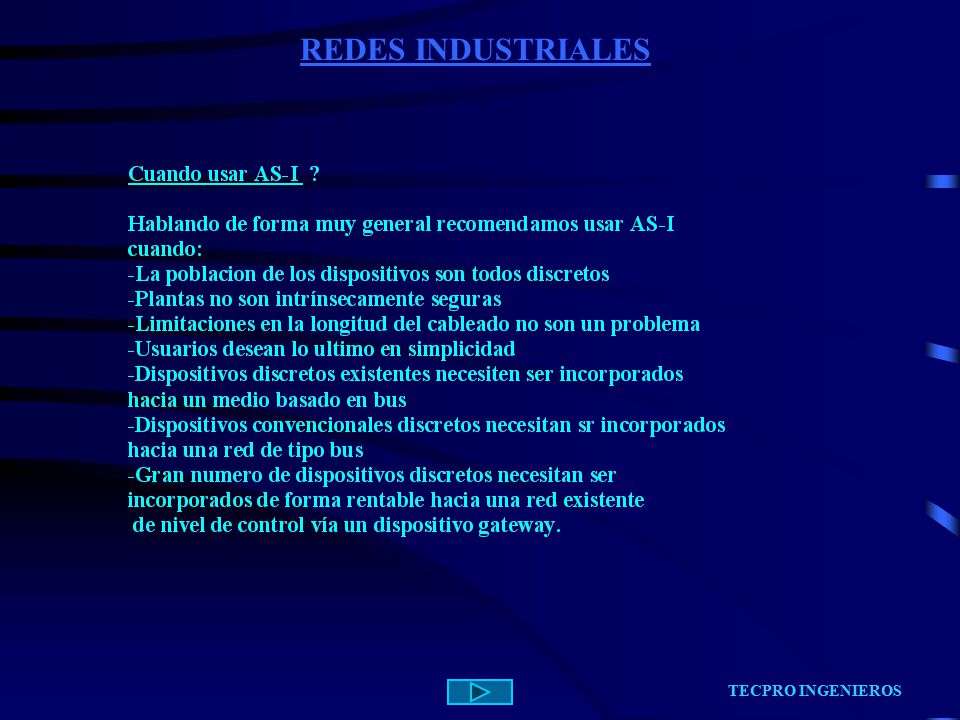

30 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

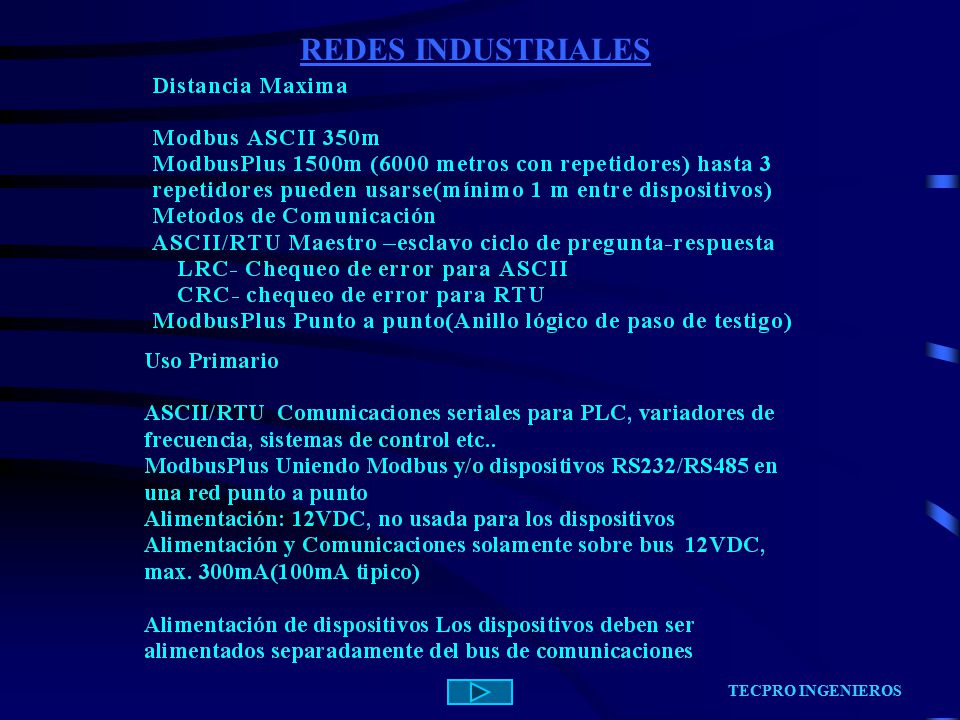

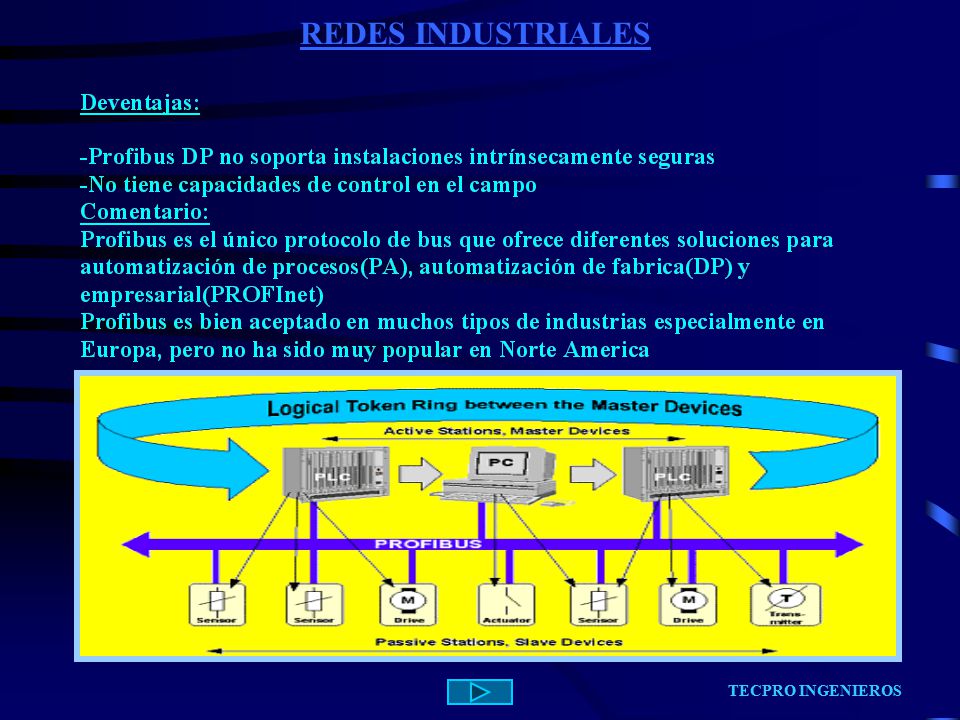

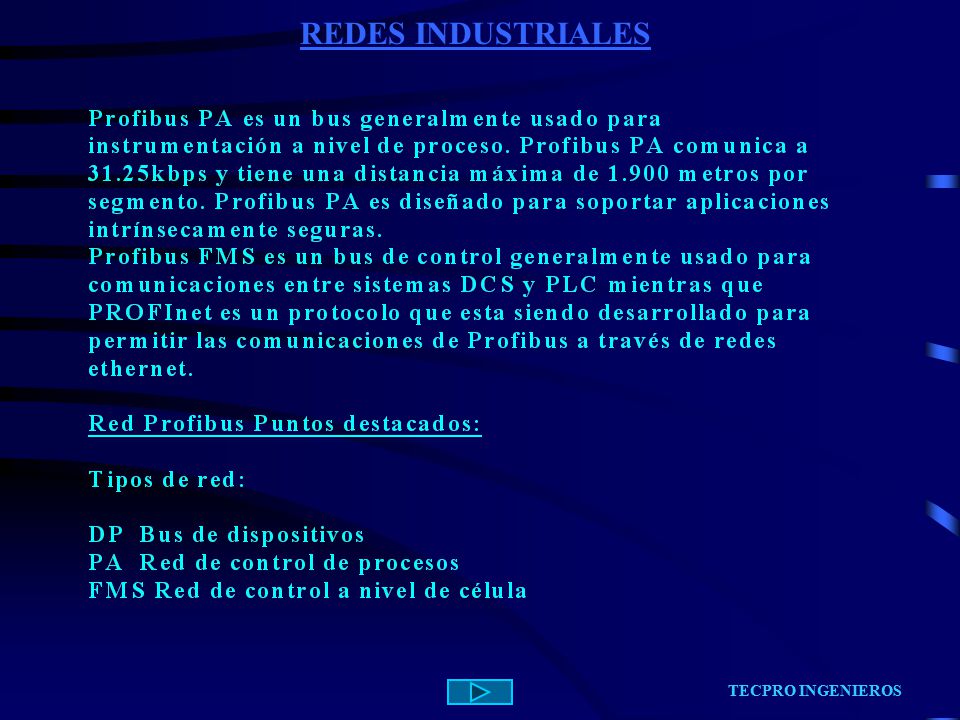

31 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

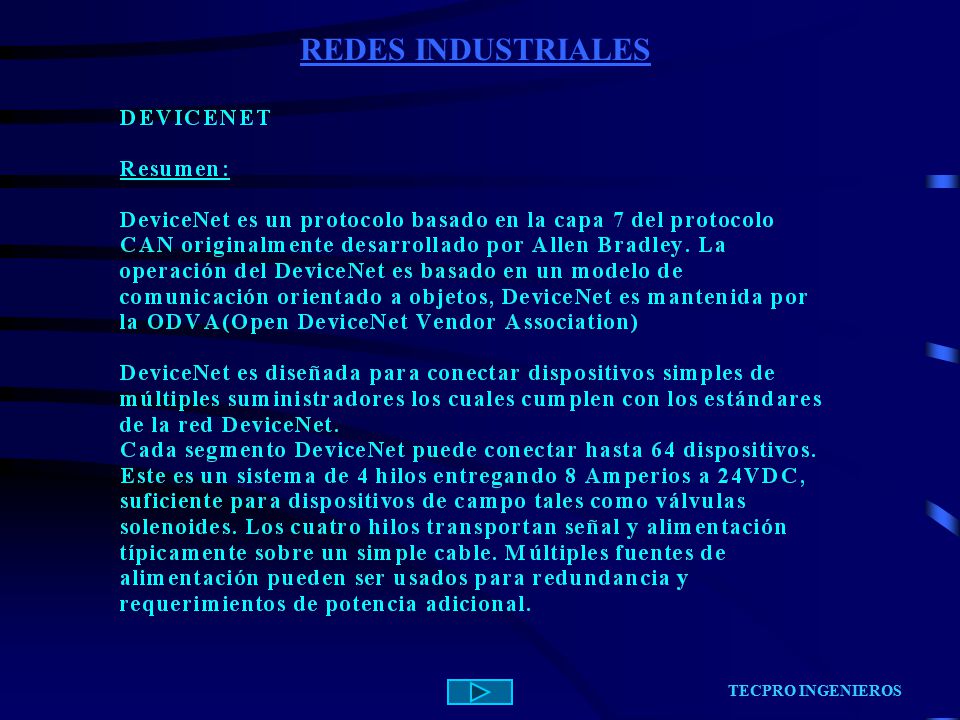

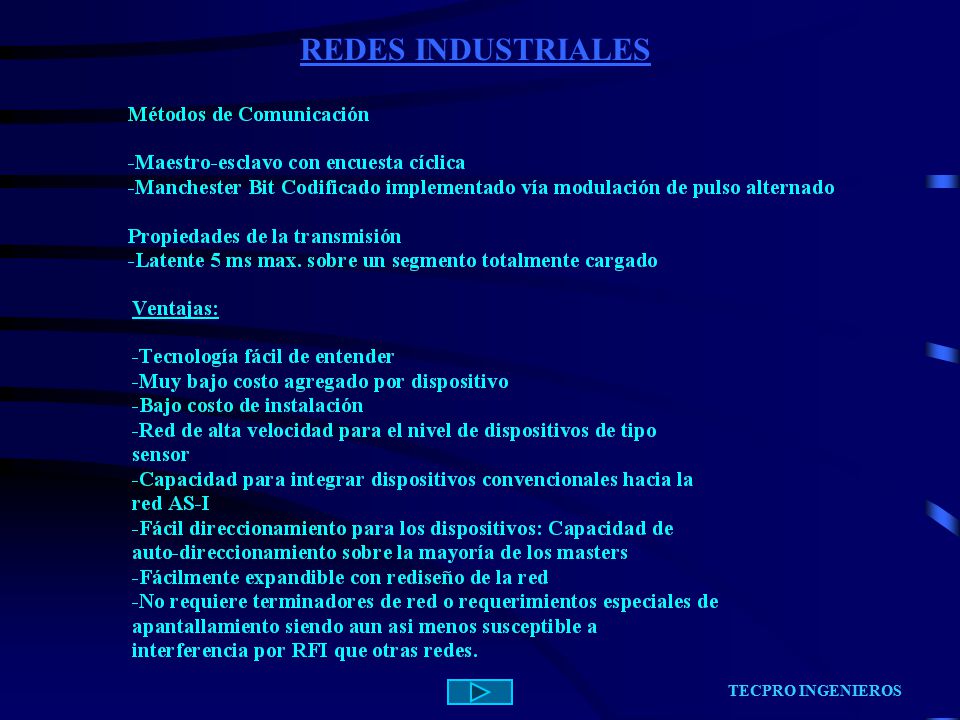

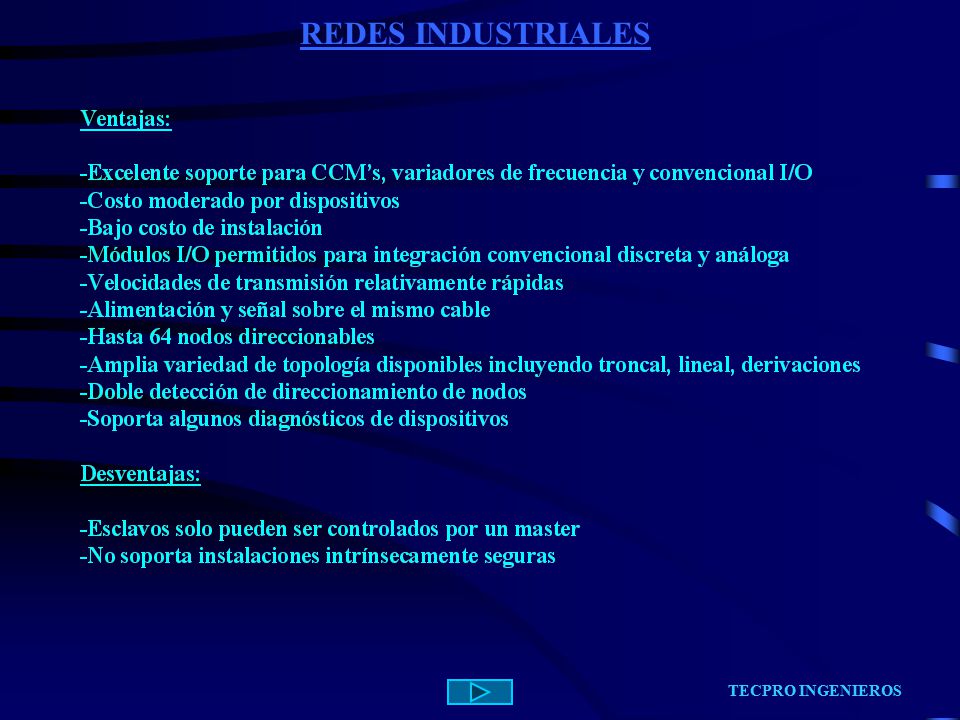

32 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

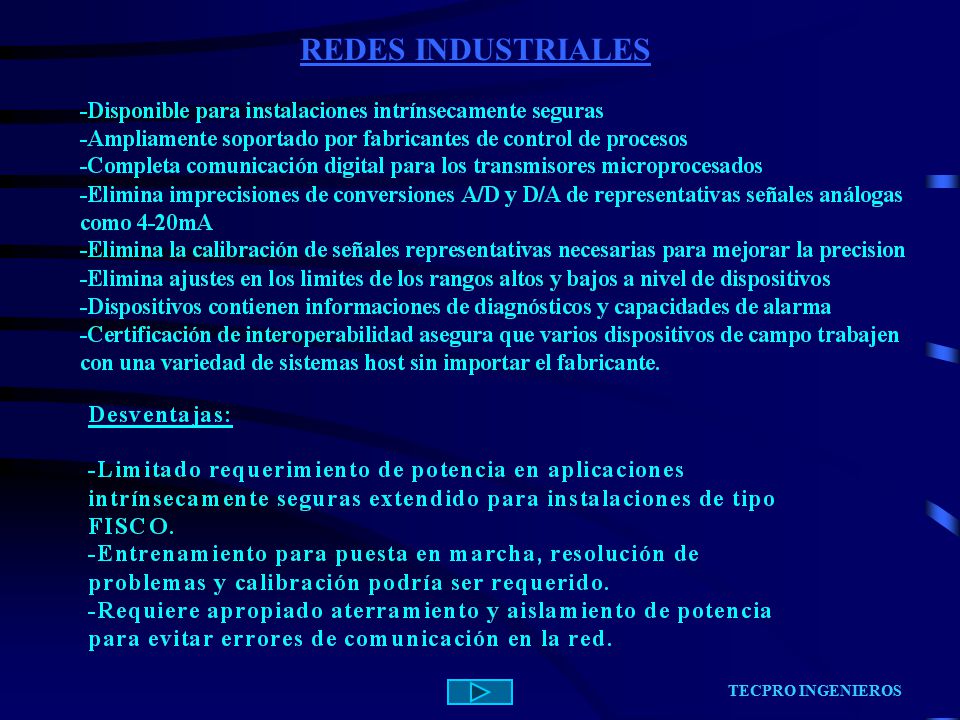

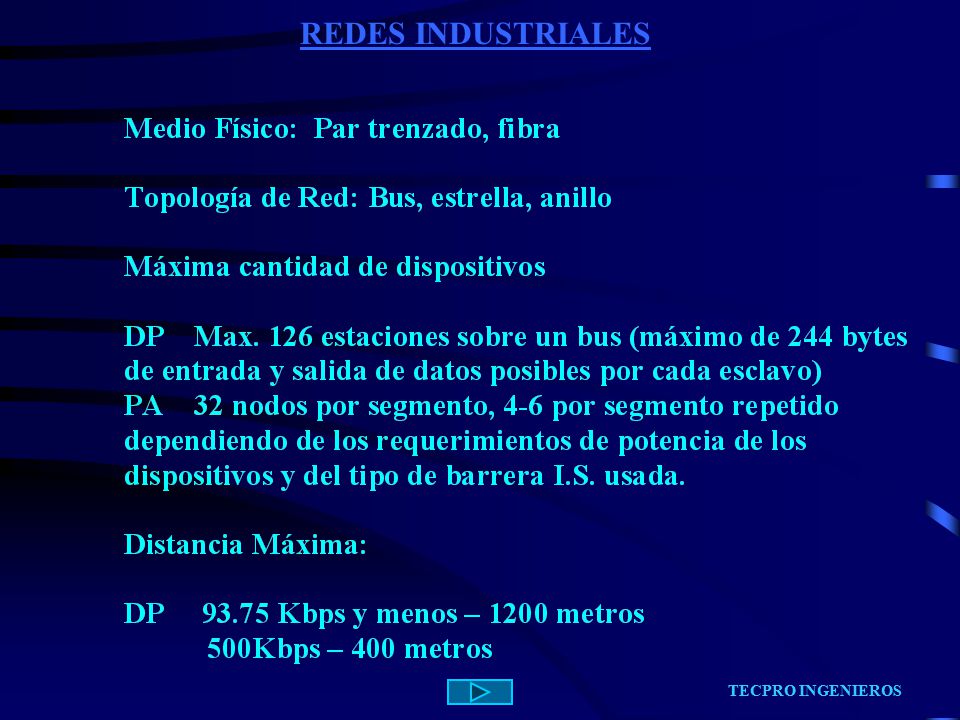

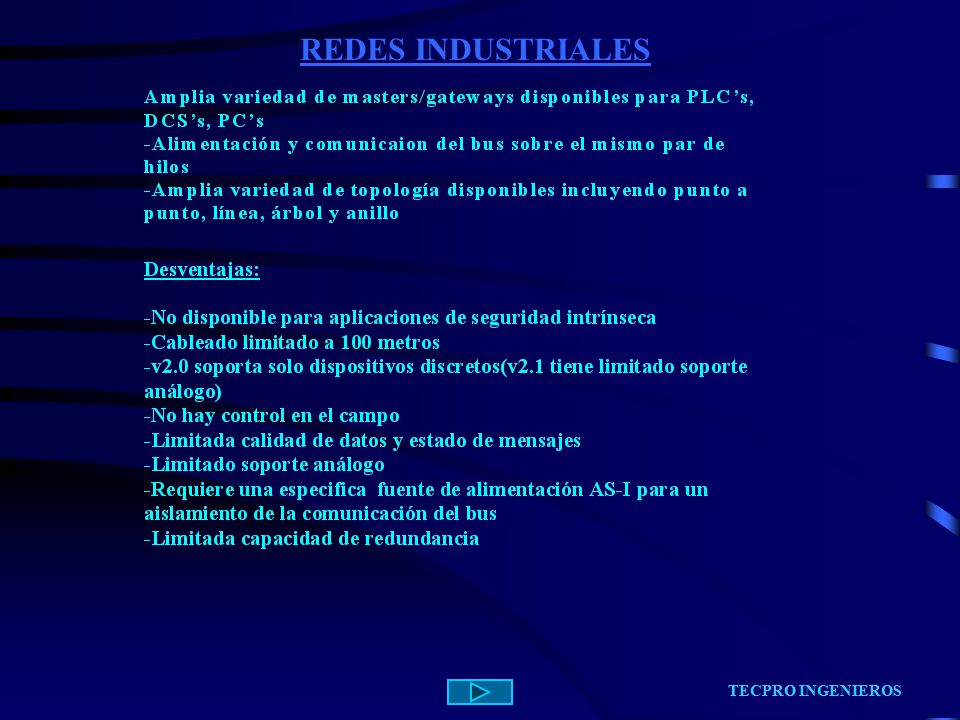

33 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

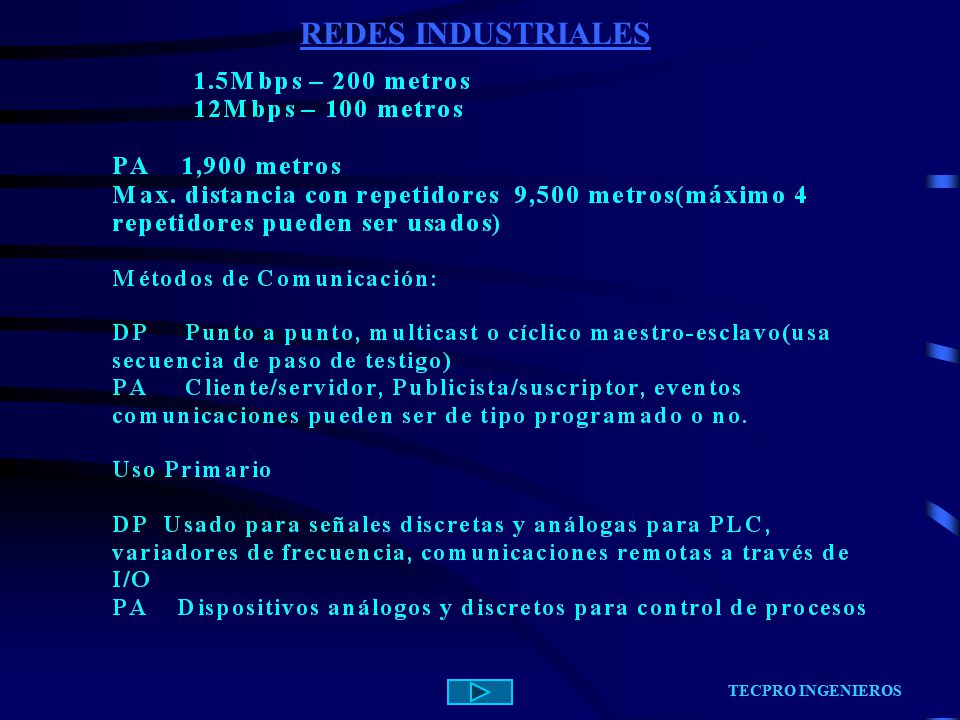

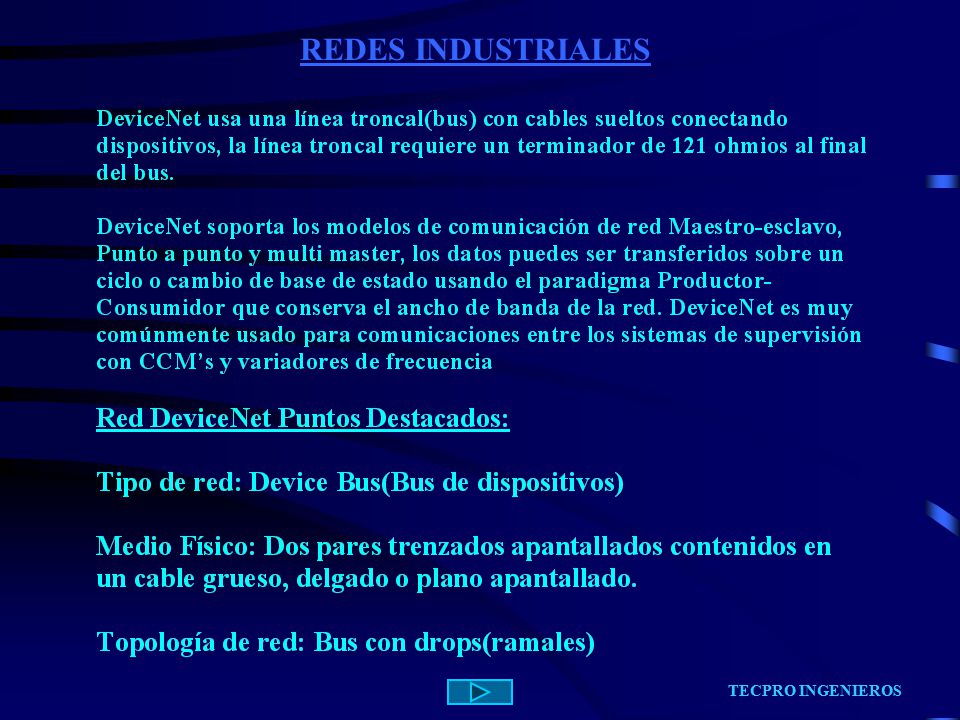

34 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

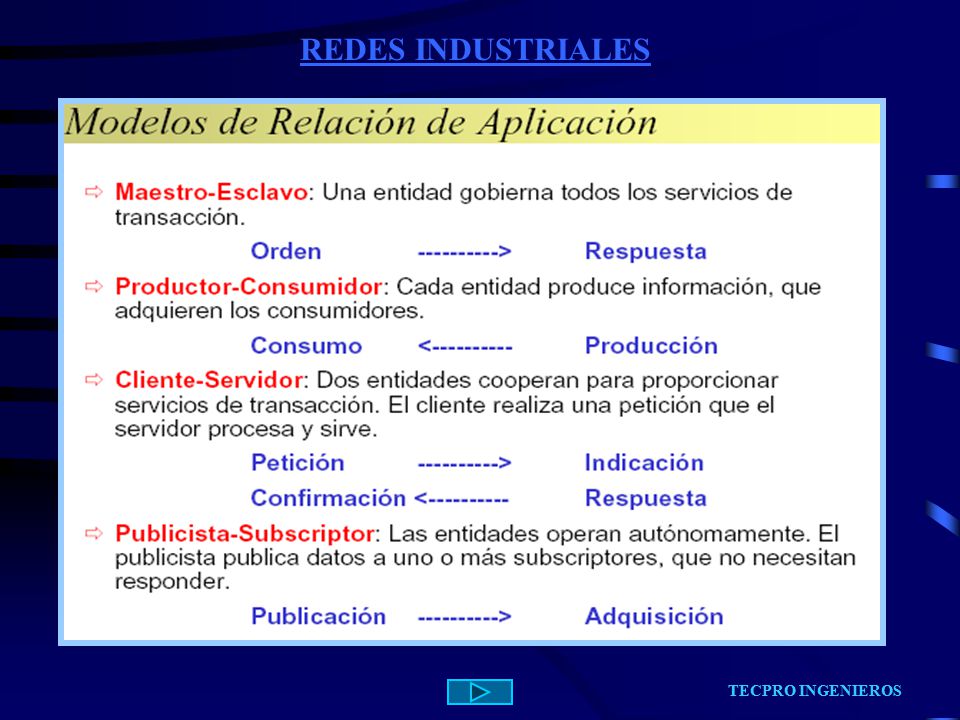

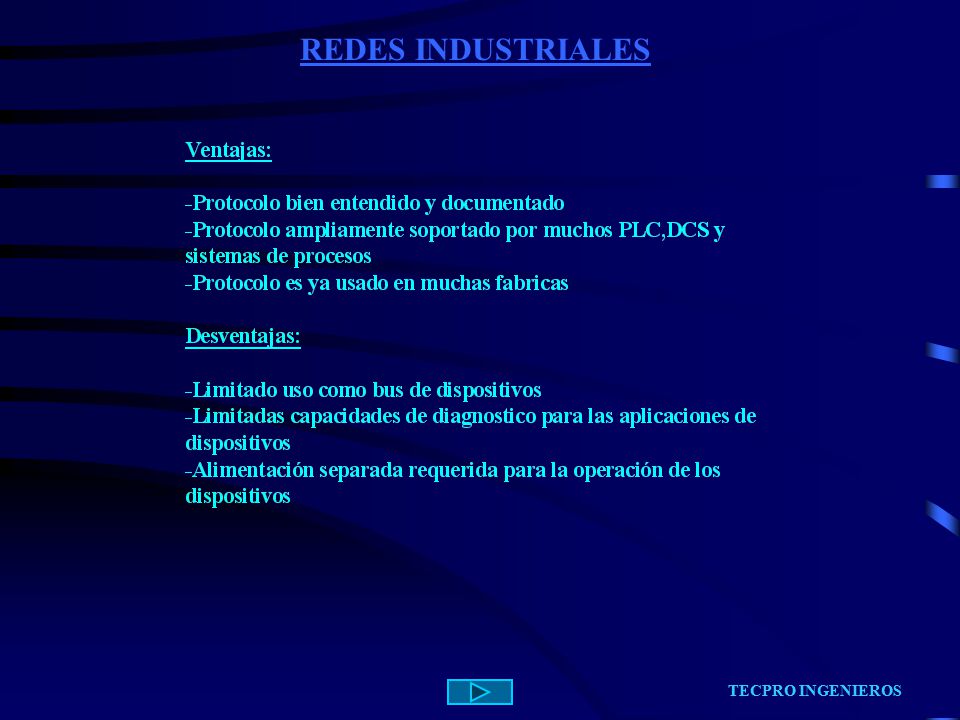

35 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

36 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

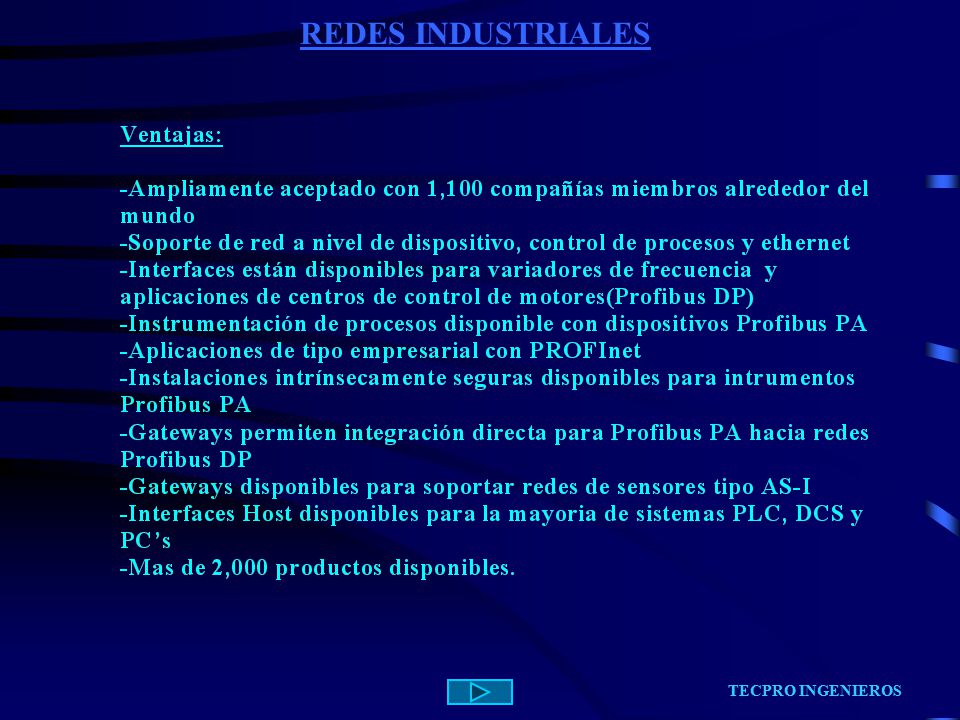

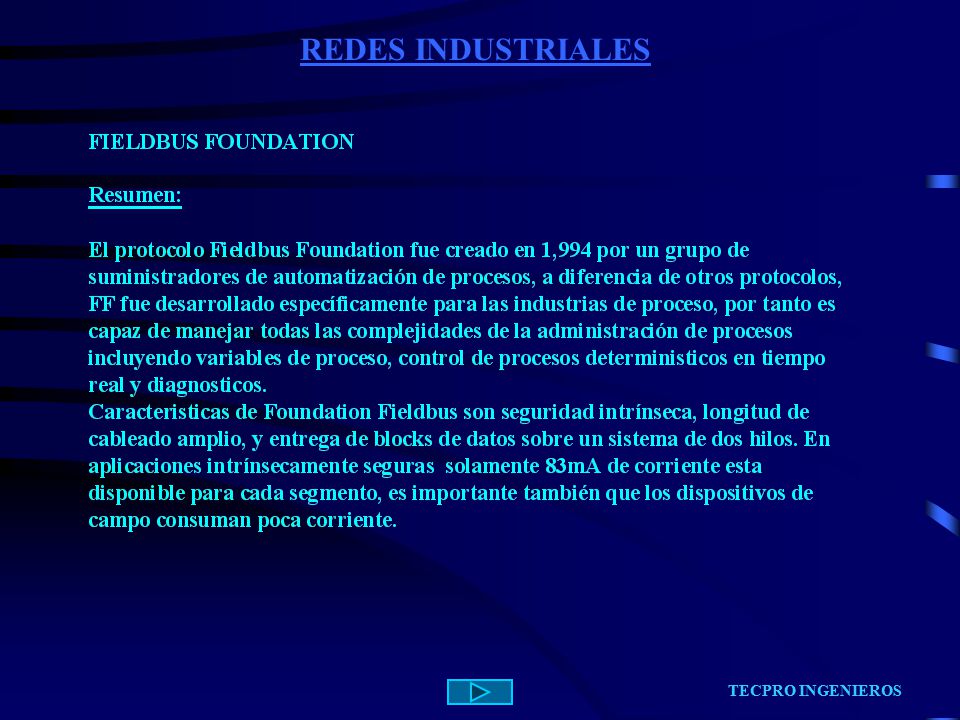

37 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

38 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

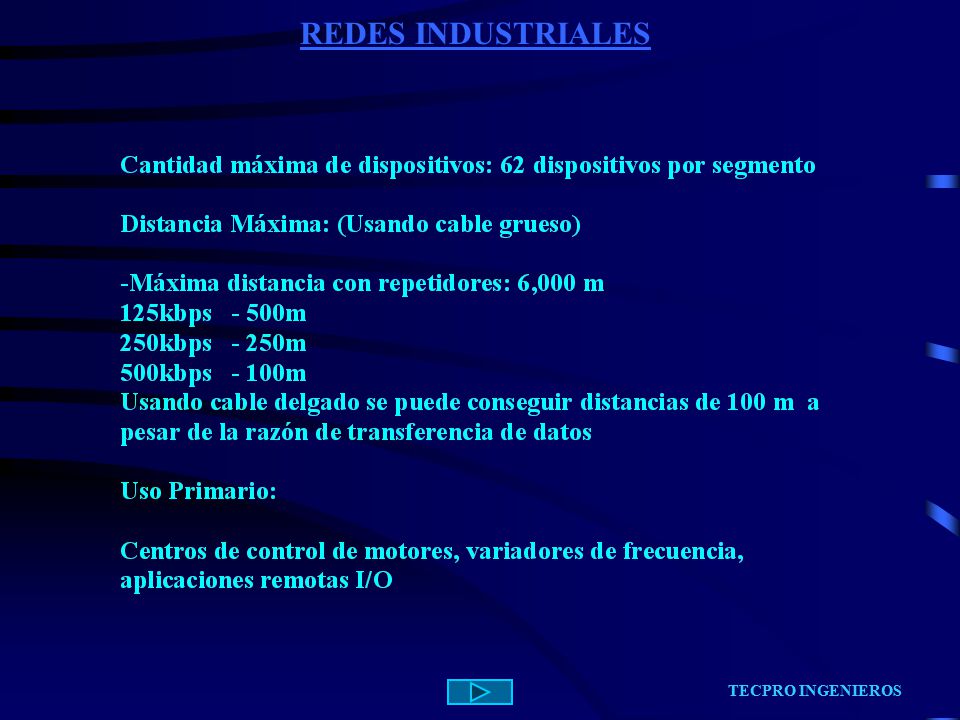

39 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

40 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

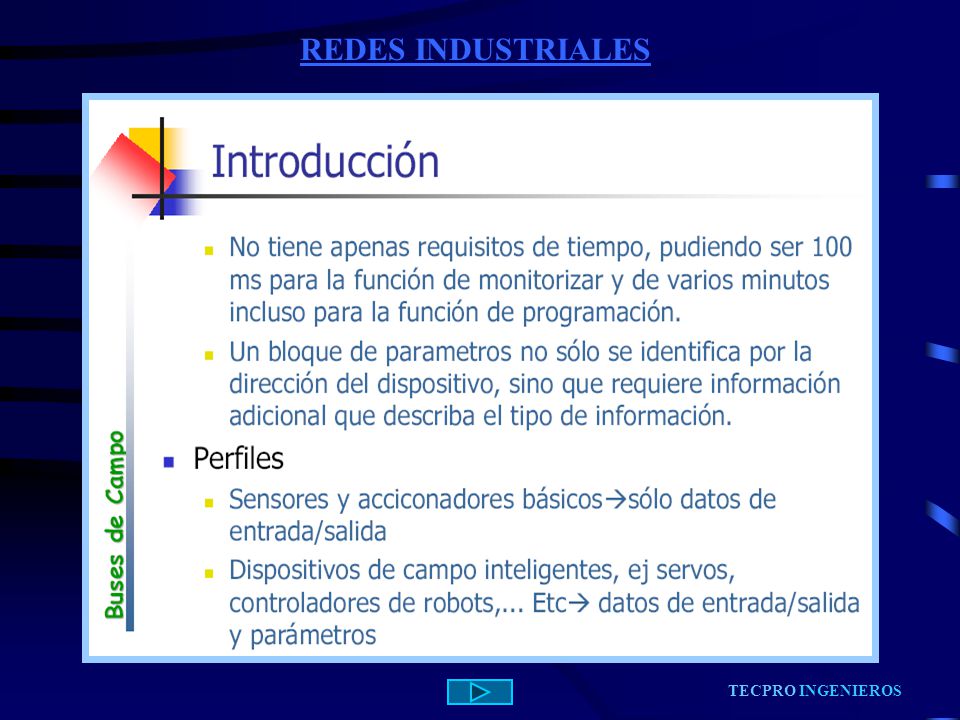

41 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

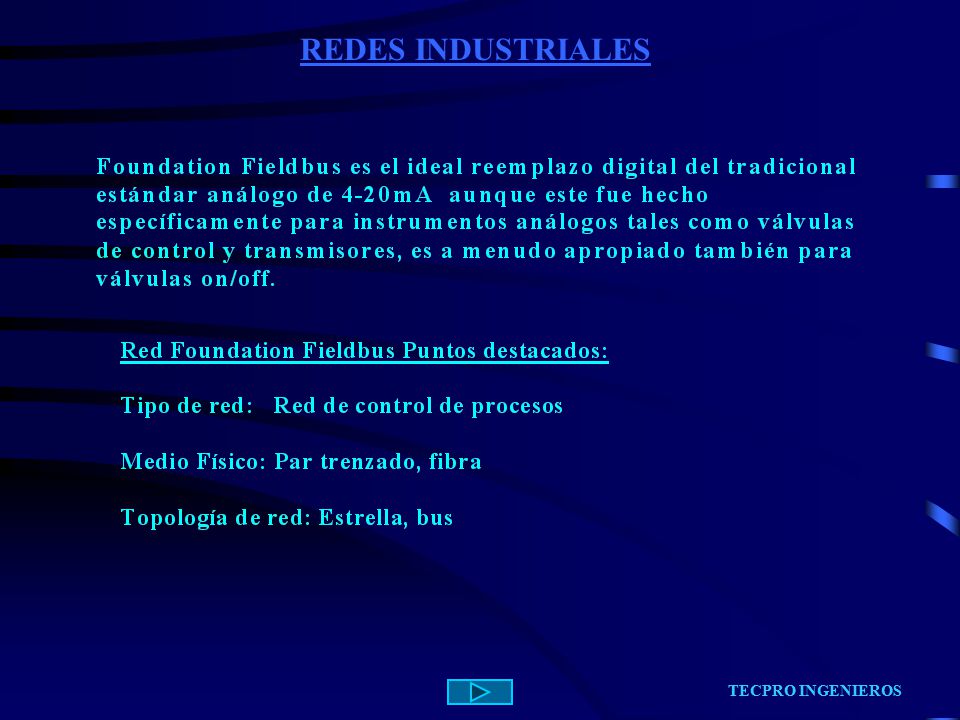

42 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

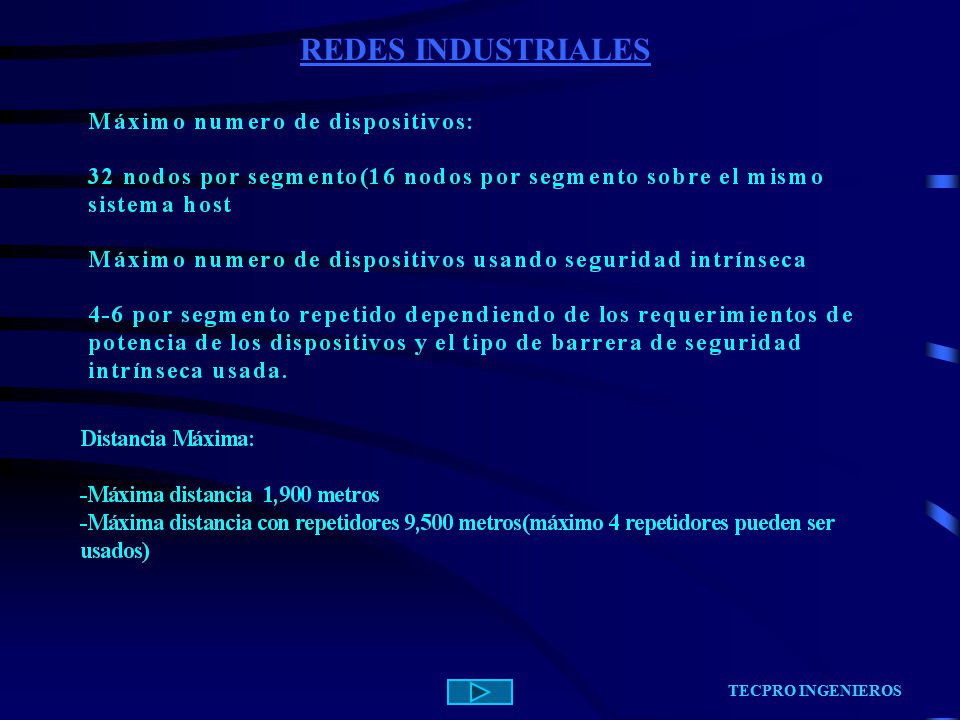

43 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

44 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

45 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

46 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

47 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

48 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

49 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

50 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

51 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

52 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

53 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

54 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

55 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

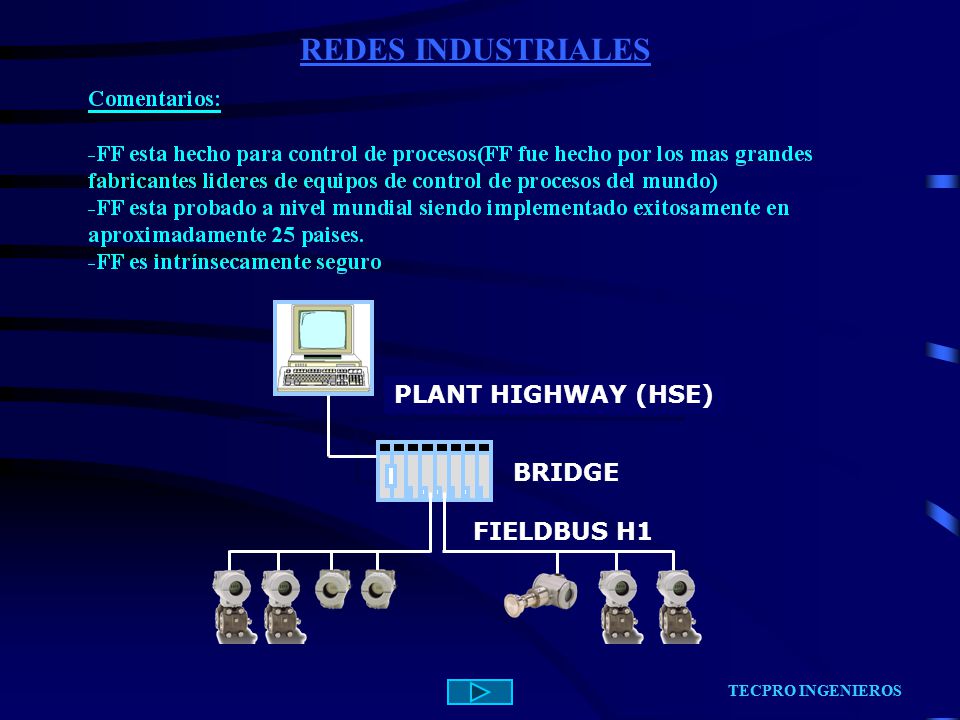

56 REDES INDUSTRIALES PLANT HIGHWAY (HSE) BRIDGE FIELDBUS H1
TECPRO INGENIEROS TECPRO INGENIEROS

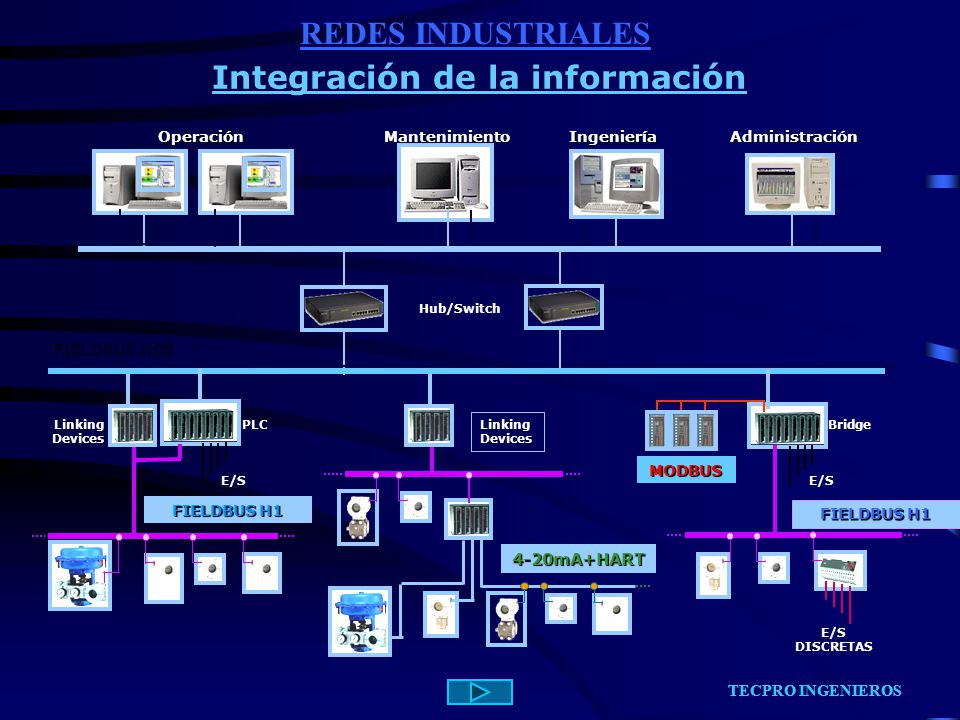

57 Integración de la información
REDES INDUSTRIALES Integración de la información Operación Mantenimiento Ingeniería Administración Hub/Switch FIELDBUS HSE Linking Devices PLC Linking Devices Bridge MODBUS E/S E/S FIELDBUS H1 FIELDBUS H1 4-20mA+HART E/S DISCRETAS TECPRO INGENIEROS TECPRO INGENIEROS TECPRO INGENIEROS

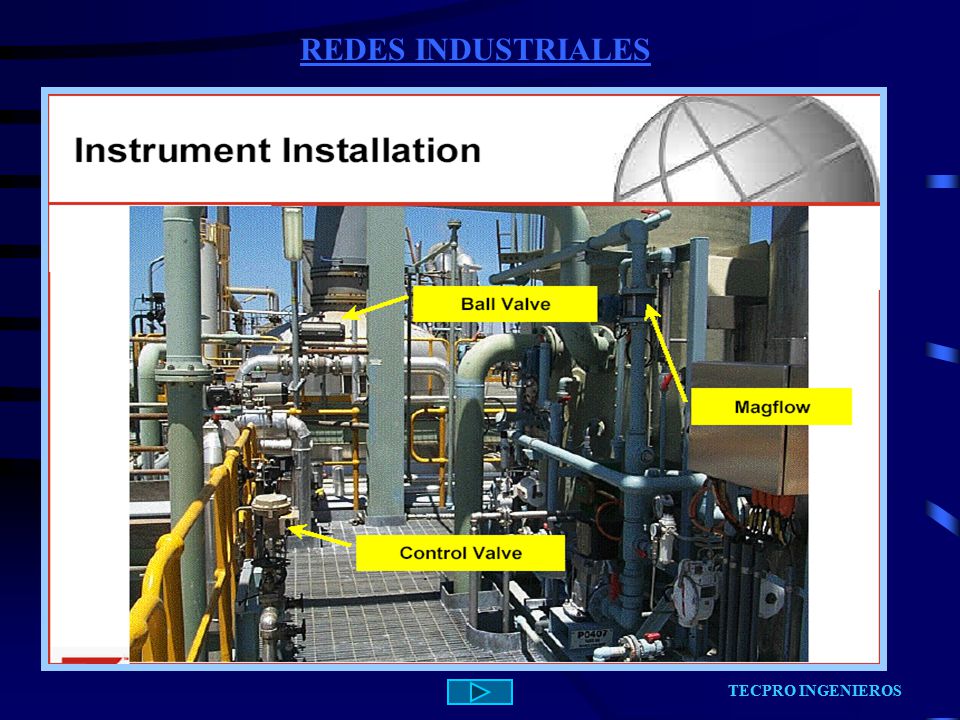

58 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

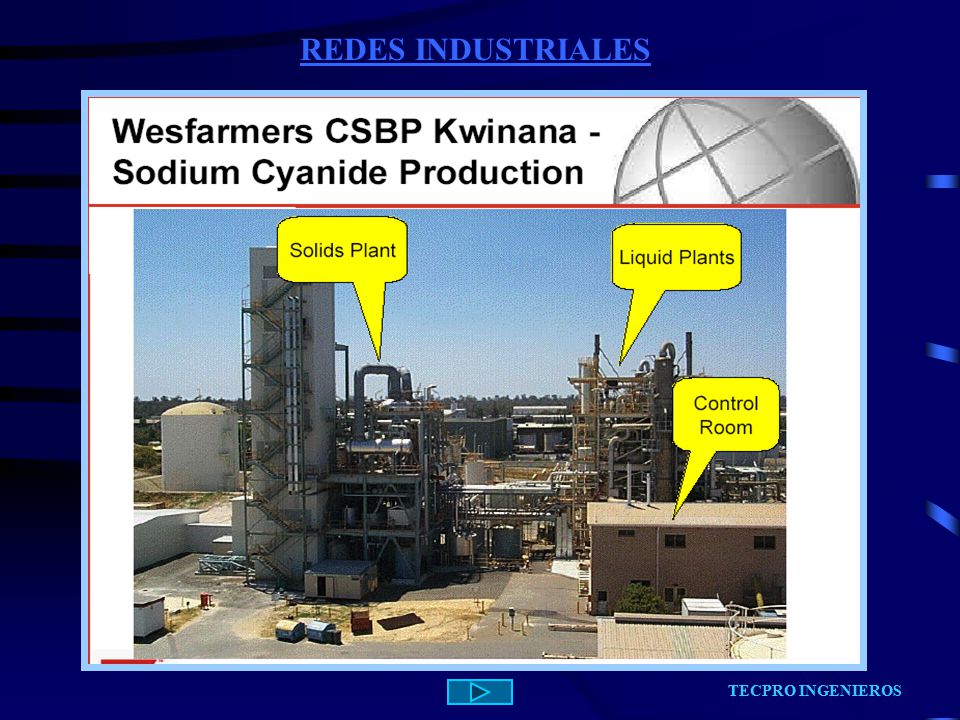

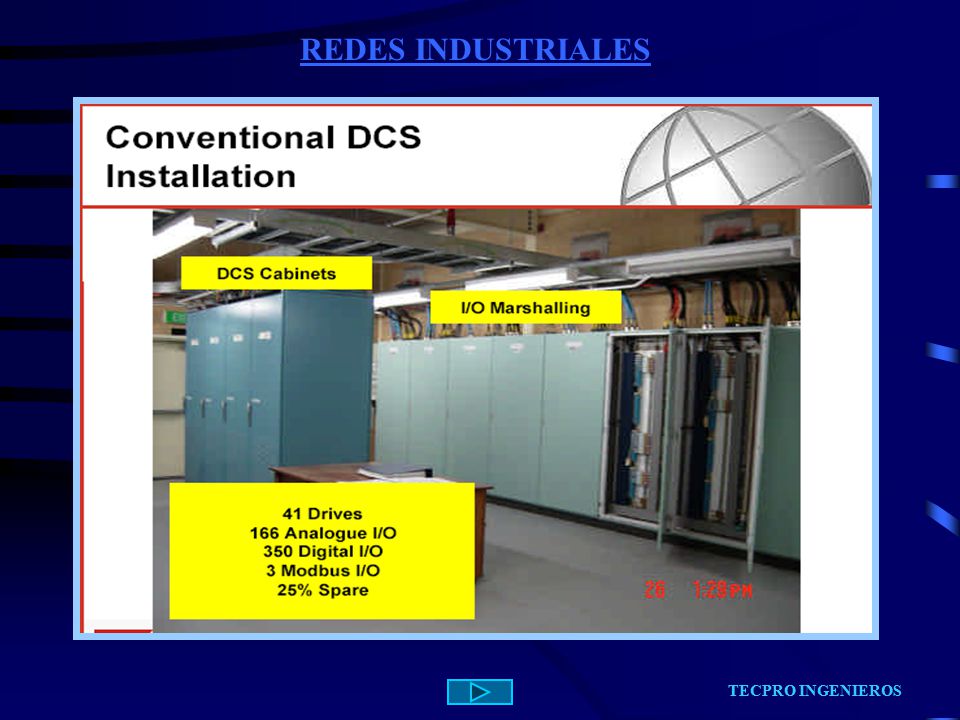

59 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

60 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

61 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

62 REDES INDUSTRIALES TECPRO INGENIEROS

63 REDES INDUSTRIALES TECPRO INGENIEROS

64 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

65 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

66 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

67 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

68 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

69 REDES INDUSTRIALES TECPRO INGENIEROS TECPRO INGENIEROS

70 GRACIAS POR SU ATENCION TECPRO INGENIEROS AUTOMATIZACION Y CONTROL
REDES INDUSTRIALES ASI - MODBUS - DEVICE NET - PROFIBUS- FIELD BUS FOUNDATION GRACIAS POR SU ATENCION TECPRO INGENIEROS AUTOMATIZACION Y CONTROL TECPRO INGENIEROS
