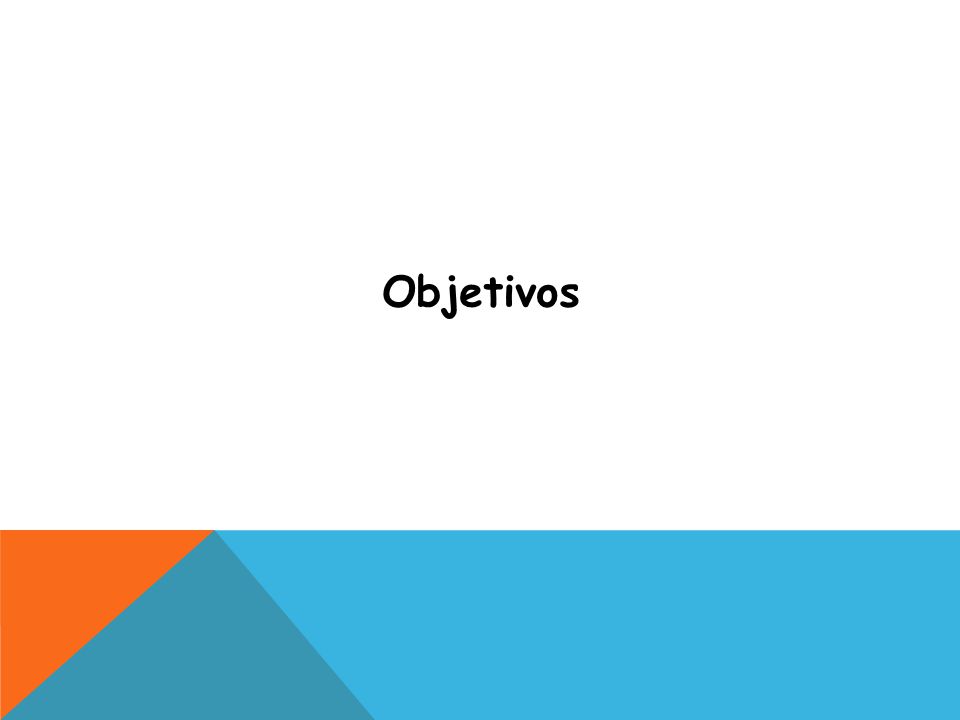

2 Objetivos

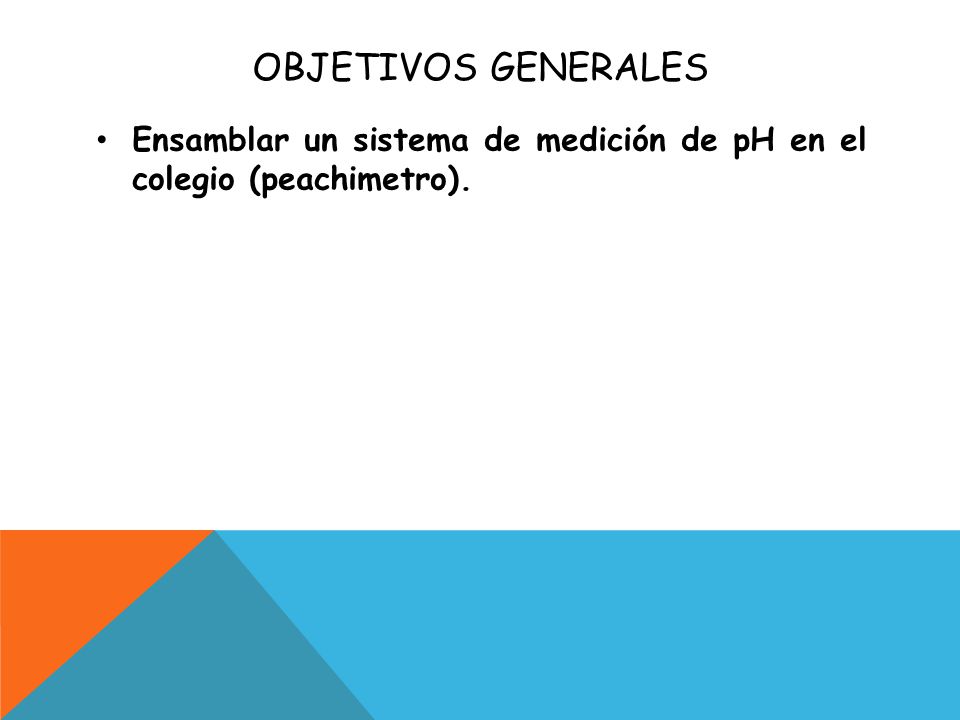

3 OBJETIVOS GENERALES Ensamblar un sistema de medición de pH en el colegio (peachimetro).

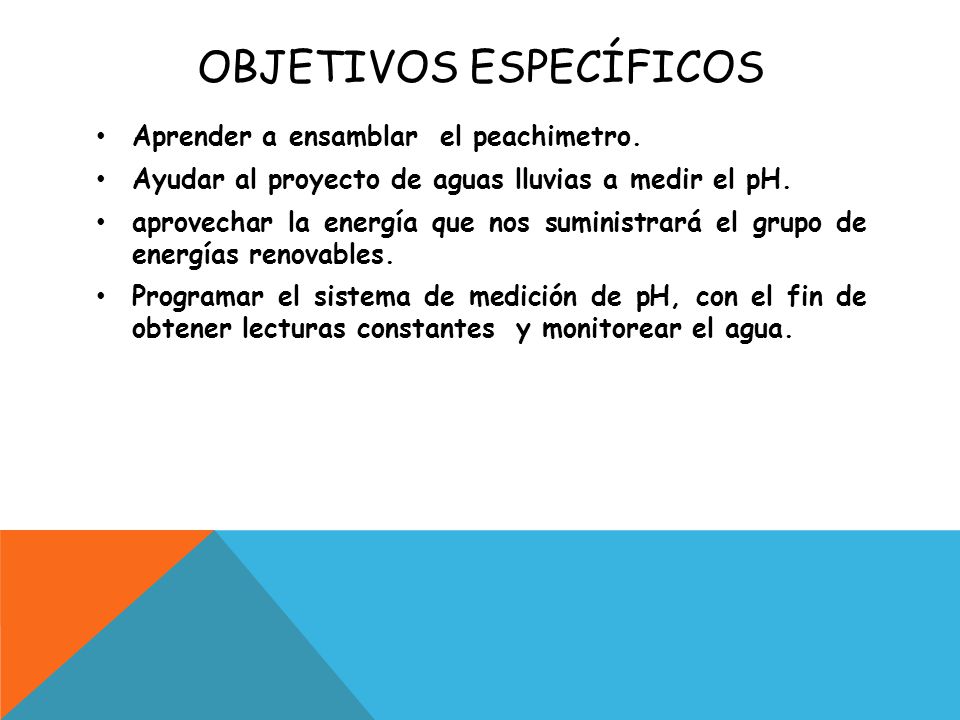

4 OBJETIVOS ESPECÍFICOS Aprender a ensamblar el peachimetro. Ayudar al proyecto de aguas lluvias a medir el pH. aprovechar la energía que nos suministrará el grupo de energías renovables. Programar el sistema de medición de pH, con el fin de obtener lecturas constantes y monitorear el agua.

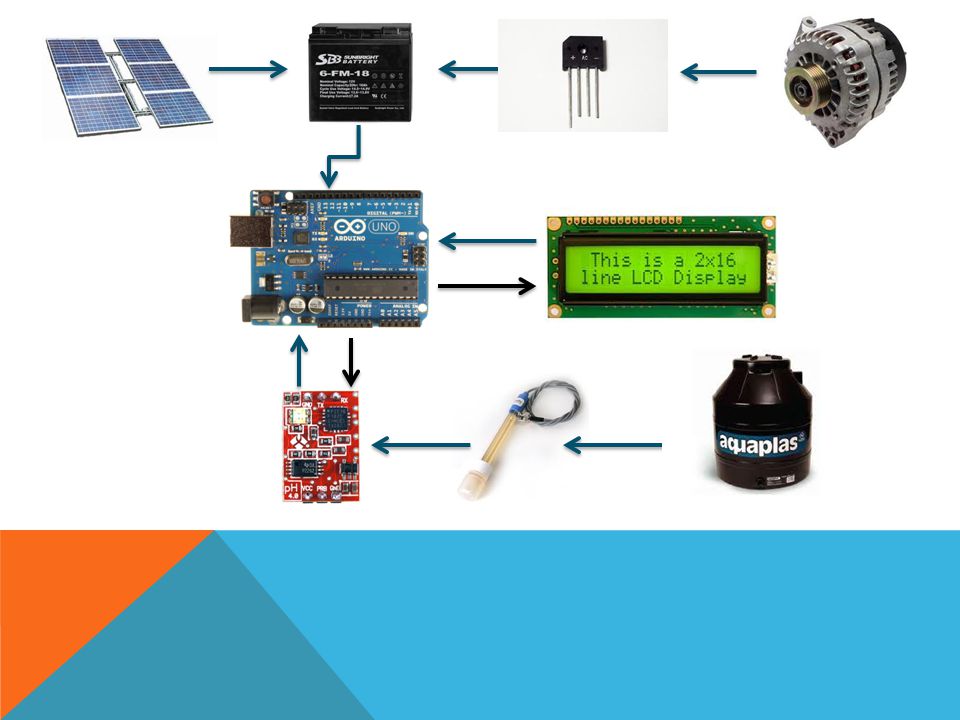

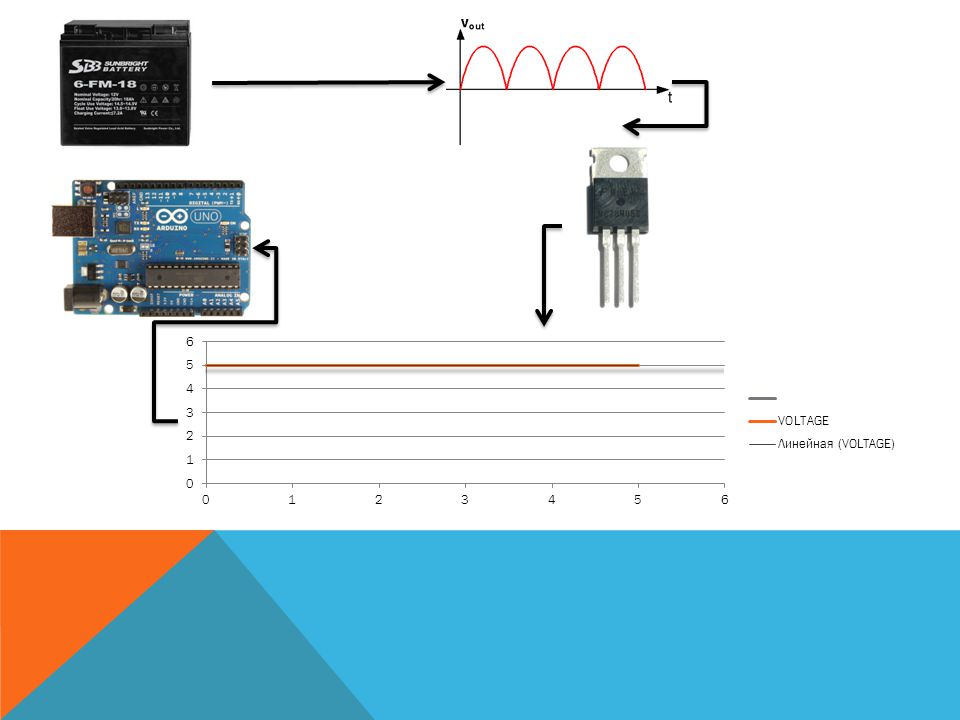

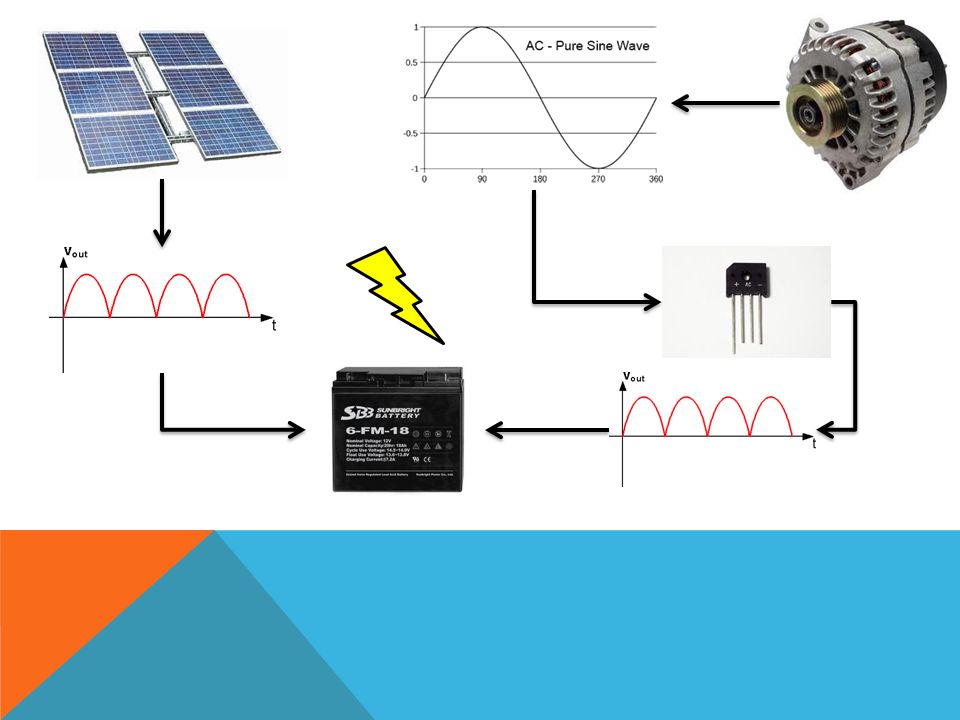

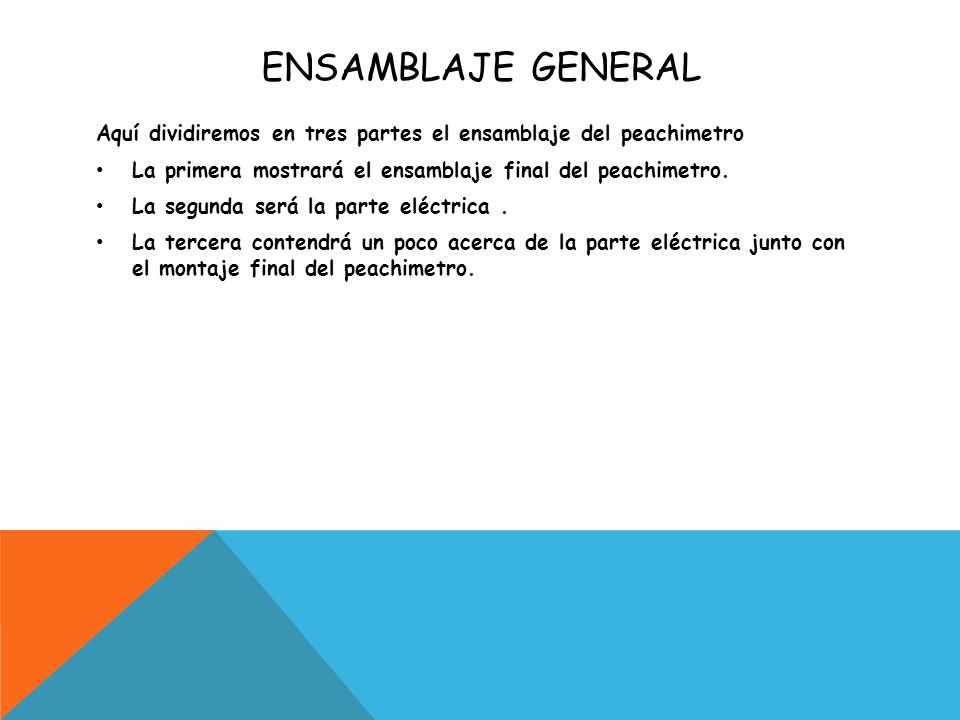

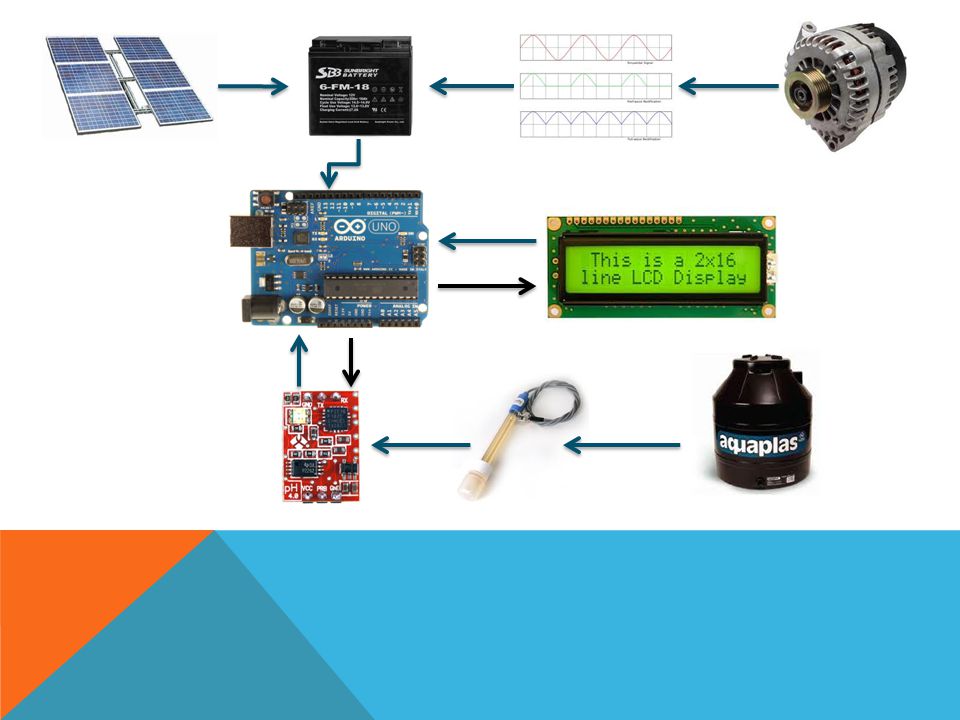

5 ENSAMBLAJE GENERAL Aquí dividiremos en tres partes el ensamblaje del peachimetro La primera mostrará el ensamblaje final del peachimetro. La segunda será la parte eléctrica. La tercera contendrá un poco acerca de la parte eléctrica junto con el montaje final del peachimetro.

6

7

8

9

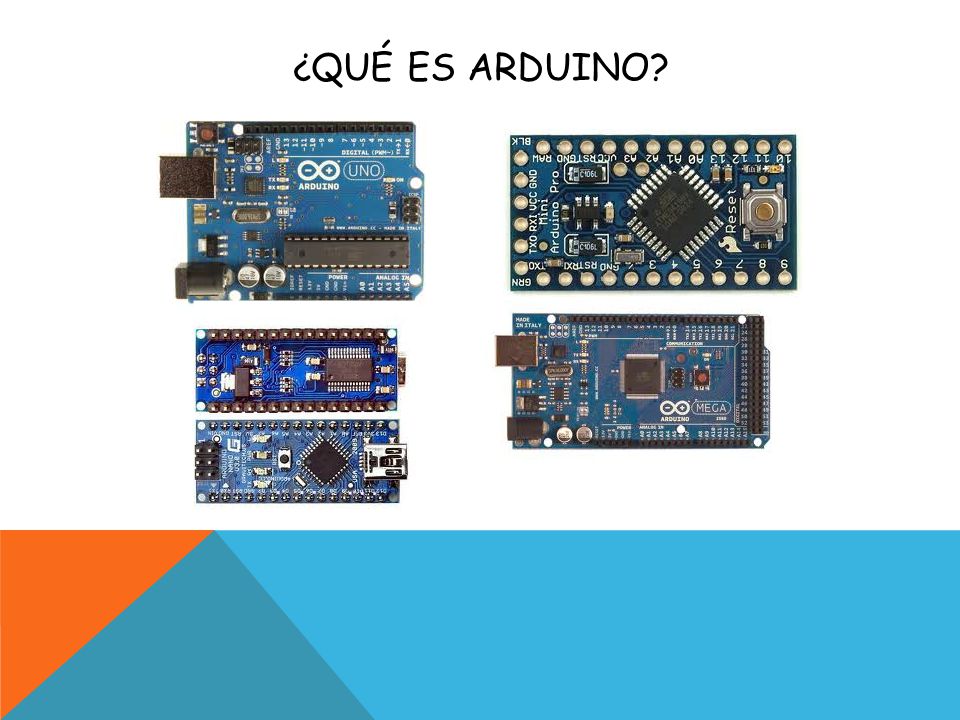

10 ¿QUÉ ES ARDUINO?

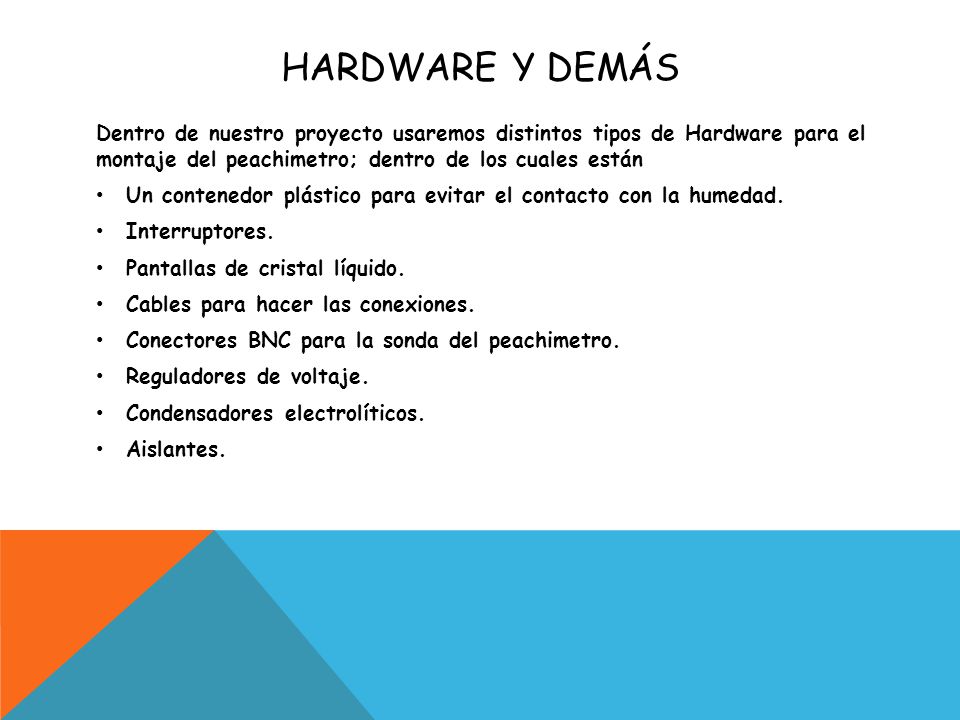

11 HARDWARE Y DEMÁS Dentro de nuestro proyecto usaremos distintos tipos de Hardware para el montaje del peachimetro; dentro de los cuales están Un contenedor plástico para evitar el contacto con la humedad. Interruptores. Pantallas de cristal líquido. Cables para hacer las conexiones. Conectores BNC para la sonda del peachimetro. Reguladores de voltaje. Condensadores electrolíticos. Aislantes.

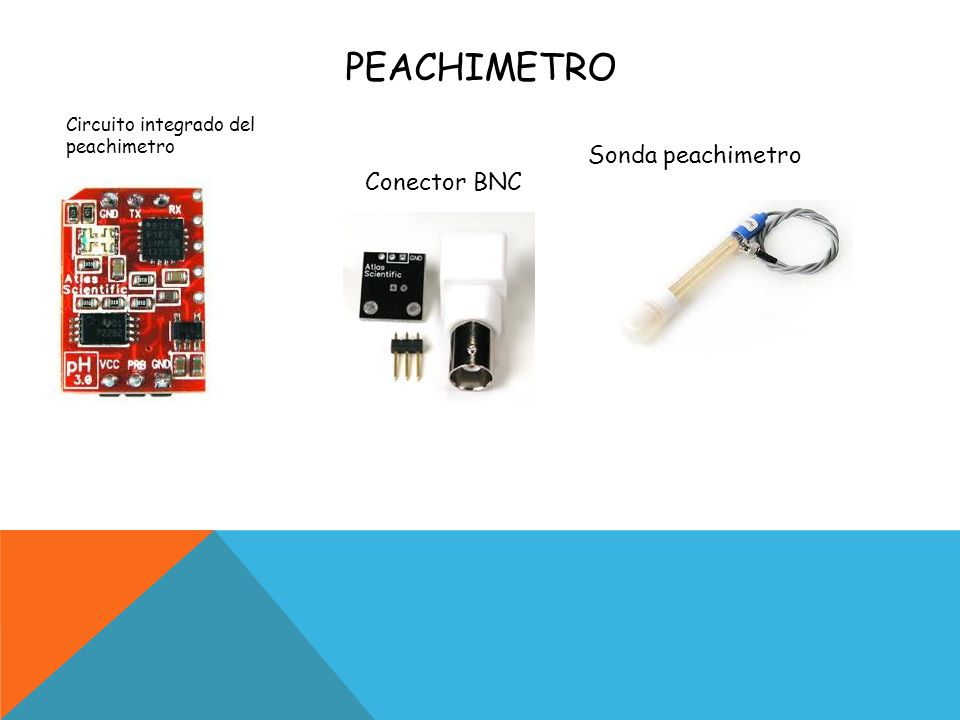

12 PEACHIMETRO Circuito integrado del peachimetro Sonda peachimetro Conector BNC

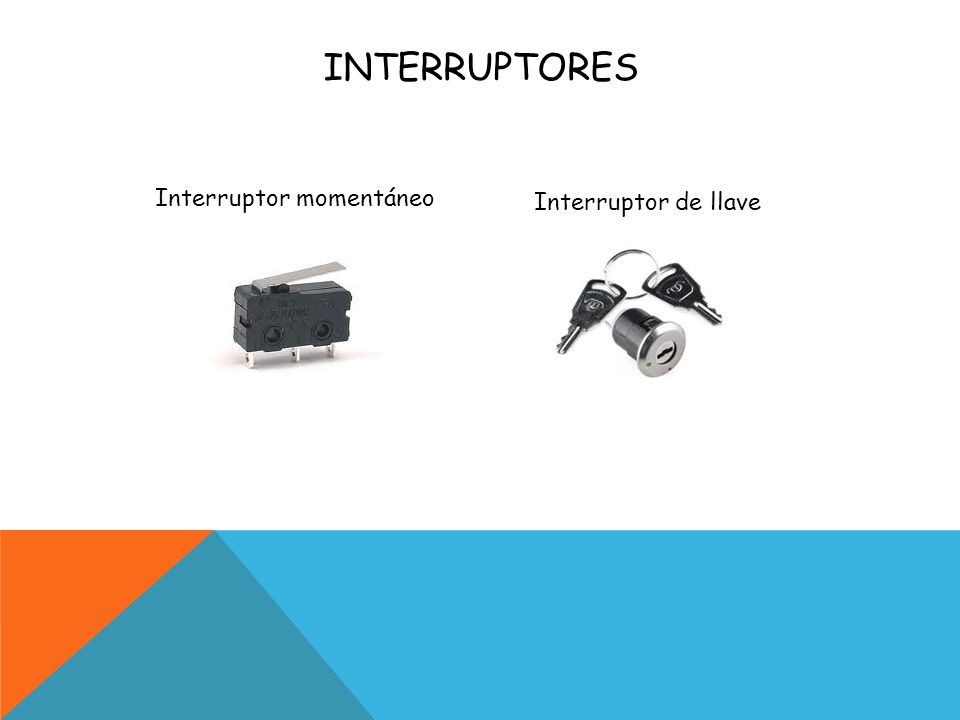

13 INTERRUPTORES Interruptor momentáneo Interruptor de llave

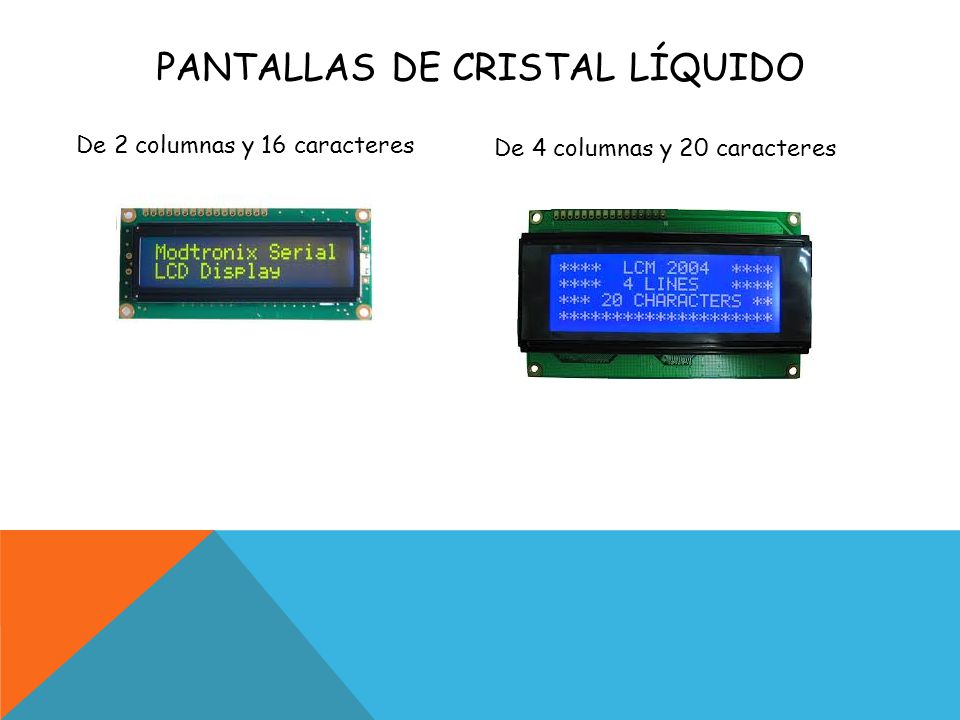

14 PANTALLAS DE CRISTAL LÍQUIDO De 2 columnas y 16 caracteres De 4 columnas y 20 caracteres

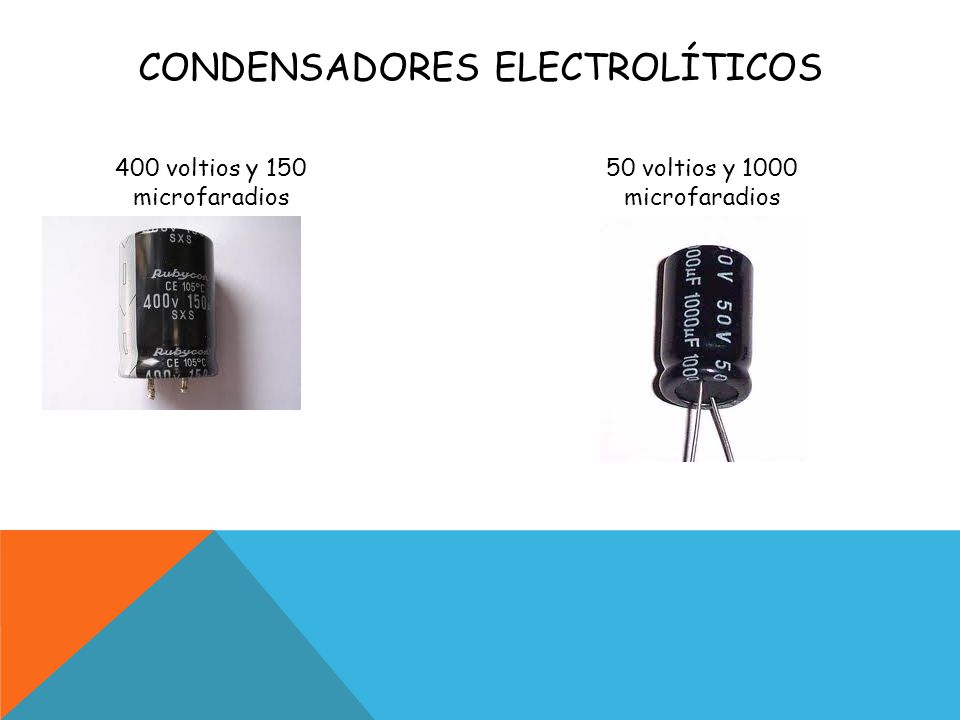

15 CONDENSADORES ELECTROLÍTICOS 400 voltios y 150 microfaradios 50 voltios y 1000 microfaradios

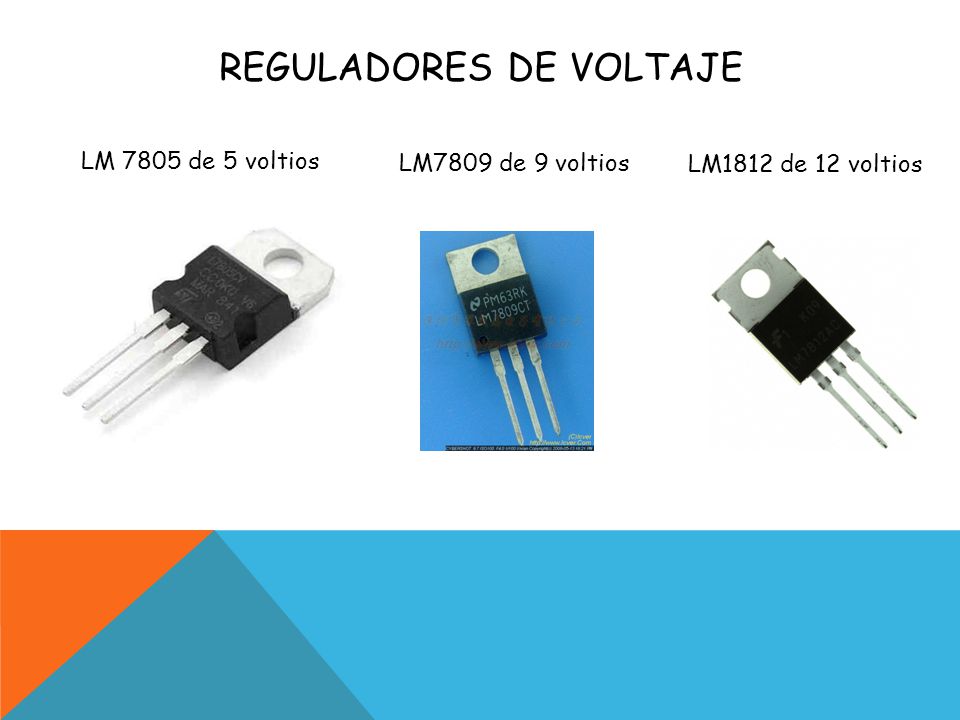

16 REGULADORES DE VOLTAJE LM 7805 de 5 voltios LM7809 de 9 voltios LM1812 de 12 voltios

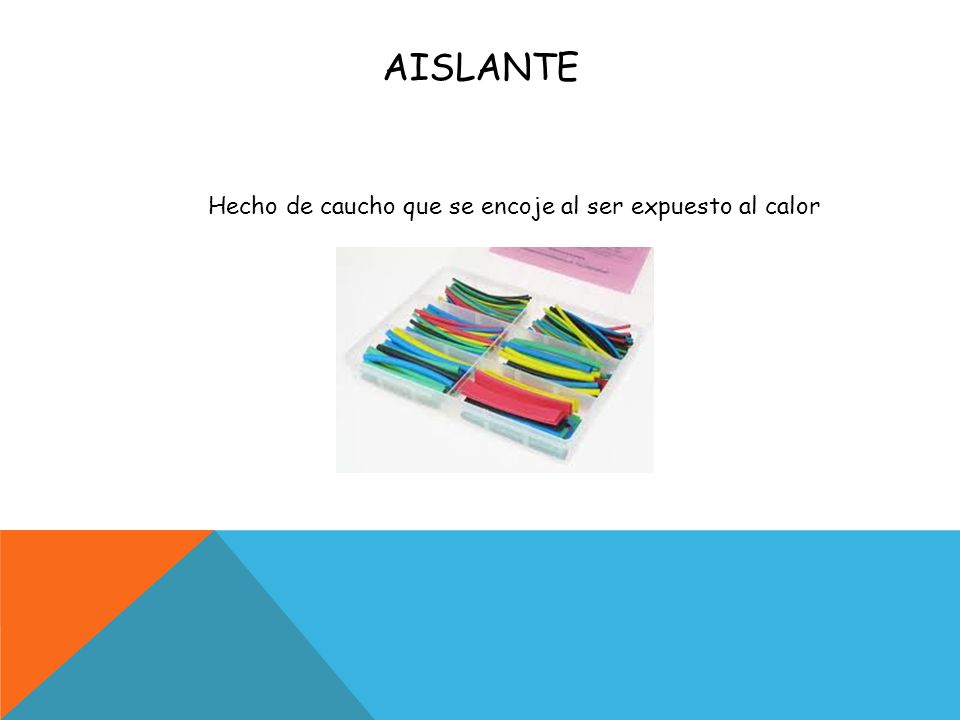

17 AISLANTE Hecho de caucho que se encoje al ser expuesto al calor

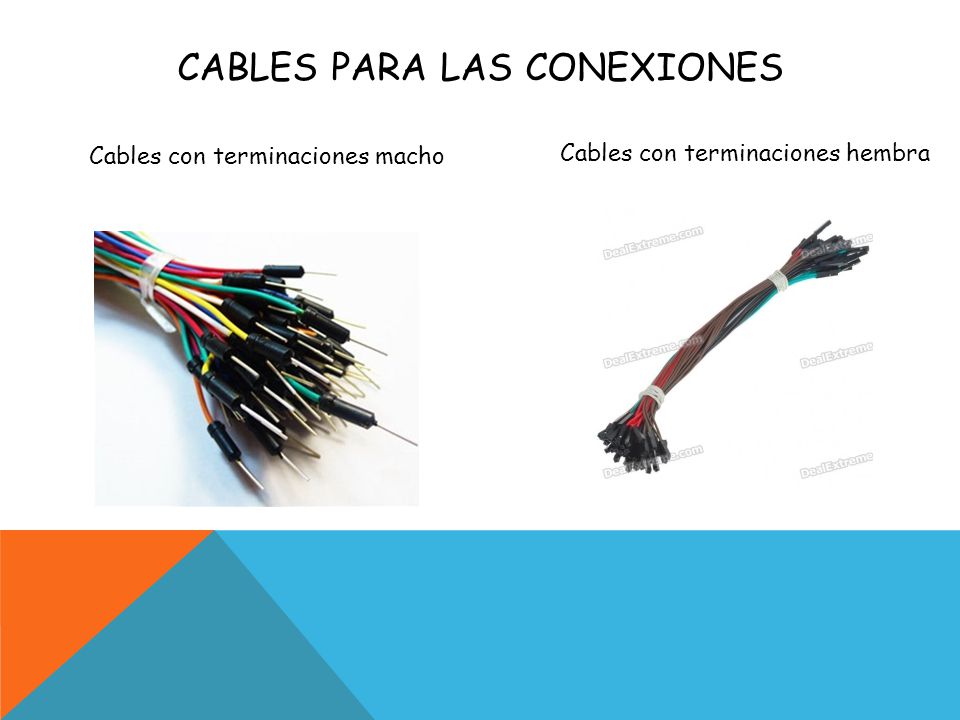

18 CABLES PARA LAS CONEXIONES Cables con terminaciones macho Cables con terminaciones hembra

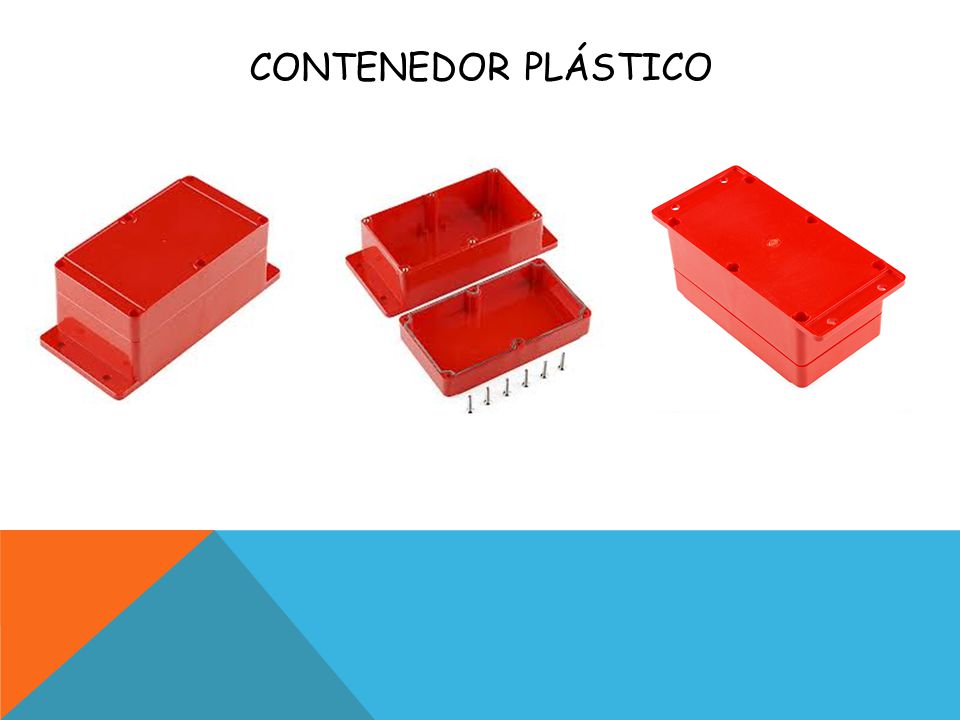

19 CONTENEDOR PLÁSTICO
