AISLAMIENTO TÉRMICO EN VENTANAS FORMACIÓN EN NUEVAS SOLUCIONES

Presentación del tema: "AISLAMIENTO TÉRMICO EN VENTANAS FORMACIÓN EN NUEVAS SOLUCIONES"— Transcripción de la presentación:

1 AISLAMIENTO TÉRMICO EN VENTANAS FORMACIÓN EN NUEVAS SOLUCIONES
DERIVADAS DEL CTE 1

2 Formación en nuevas soluciones derivadas del CTE
CONTENIDOS AISLAMIENTO ACÚSTICO EN VENTANAS Exigencias normativas – CTE DB HE1 Marcado CE de ventanas Catálogo de Elementos Constructivos 2

3 Formación en nuevas soluciones derivadas del CTE

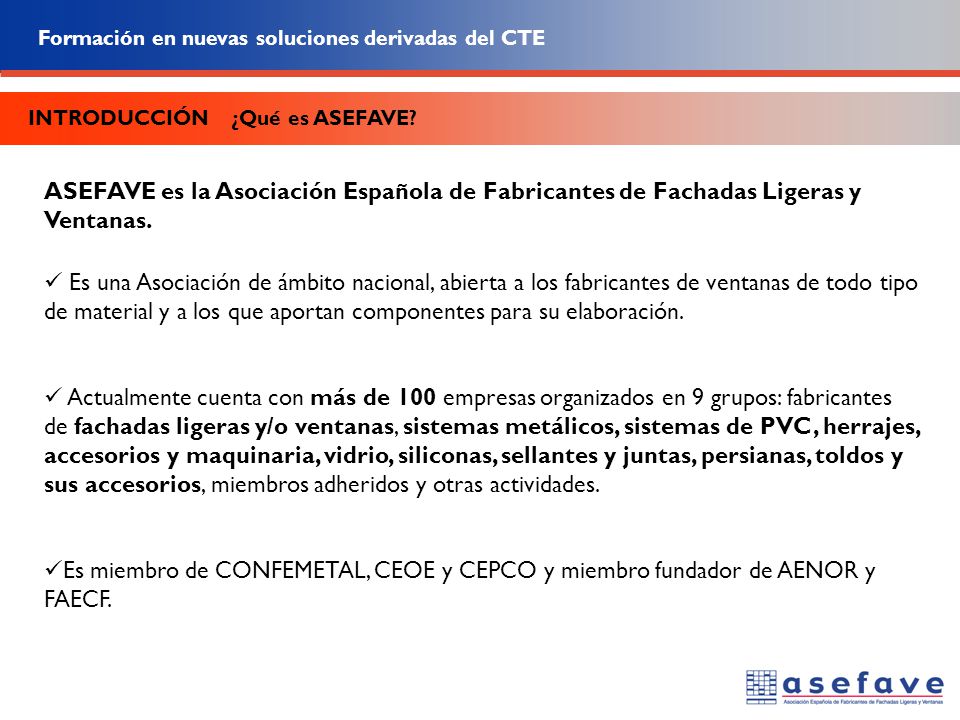

INTRODUCCIÓN ¿Qué es ASEFAVE? ASEFAVE es la Asociación Española de Fabricantes de Fachadas Ligeras y Ventanas. Es una Asociación de ámbito nacional, abierta a los fabricantes de ventanas de todo tipo de material y a los que aportan componentes para su elaboración. Actualmente cuenta con más de 100 empresas organizados en 9 grupos: fabricantes de fachadas ligeras y/o ventanas, sistemas metálicos, sistemas de PVC, herrajes, accesorios y maquinaria, vidrio, siliconas, sellantes y juntas, persianas, toldos y sus accesorios, miembros adheridos y otras actividades. Es miembro de CONFEMETAL, CEOE y CEPCO y miembro fundador de AENOR y FAECF. 3

4 Formación en nuevas soluciones derivadas del CTE
EXIGENCIAS NORMATIVAS – CTE DB HE1 La Exigencia Básica HE 1 del Documento Básico del CTE relativo a Ahorro de Energía (HE) establece que los edificios dispondrán de una envolvente, en la que se incluyen las ventanas, con características tales que limite adecuadamente la demanda energética necesaria para alcanzar el bienestar térmico. Esta demanda energética se limita en función del clima de la localidad, del uso del edificio y del régimen de verano y de invierno, así como por las características de aislamiento e inercia, permeabilidad al aire y exposición a la radiación solar, reduciendo el riesgo de aparición de humedades, de condensación superficial e intersticial que puedan perjudicar las características y tratando adecuadamente los puentes térmicos para limitar las pérdidas o ganancias de calor y evitar problemas higrotérmicos. 4

5 Formación en nuevas soluciones derivadas del CTE

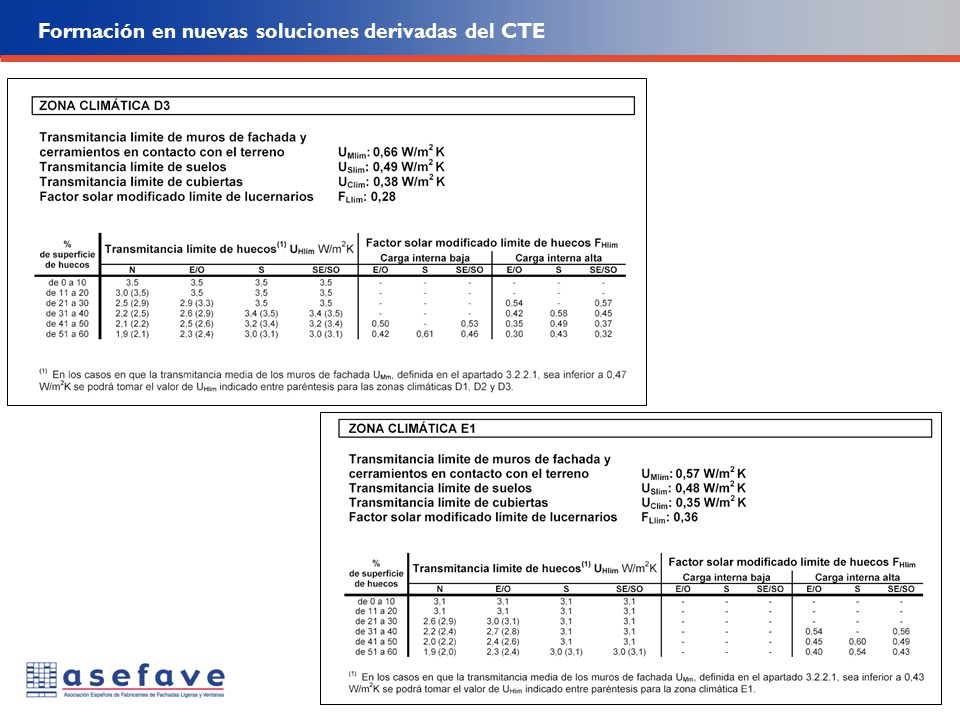

EXIGENCIAS NORMATIVAS – CTE DB HE1 Valores límite de la transmitancia térmica y el factor solar modificado: El apartado 2 del DB HE1 cuantifica la transmisión térmica máxima de las fachadas y las ventanas, en función de las zonas climáticas en la que se ubique el edificio, en los valores de la tabla 2.1: Fuente: ALUMAFEL 5

6 Formación en nuevas soluciones derivadas del CTE
6

7 Formación en nuevas soluciones derivadas del CTE
7

8 Formación en nuevas soluciones derivadas del CTE
8

9 Formación en nuevas soluciones derivadas del CTE
9

10 Formación en nuevas soluciones derivadas del CTE

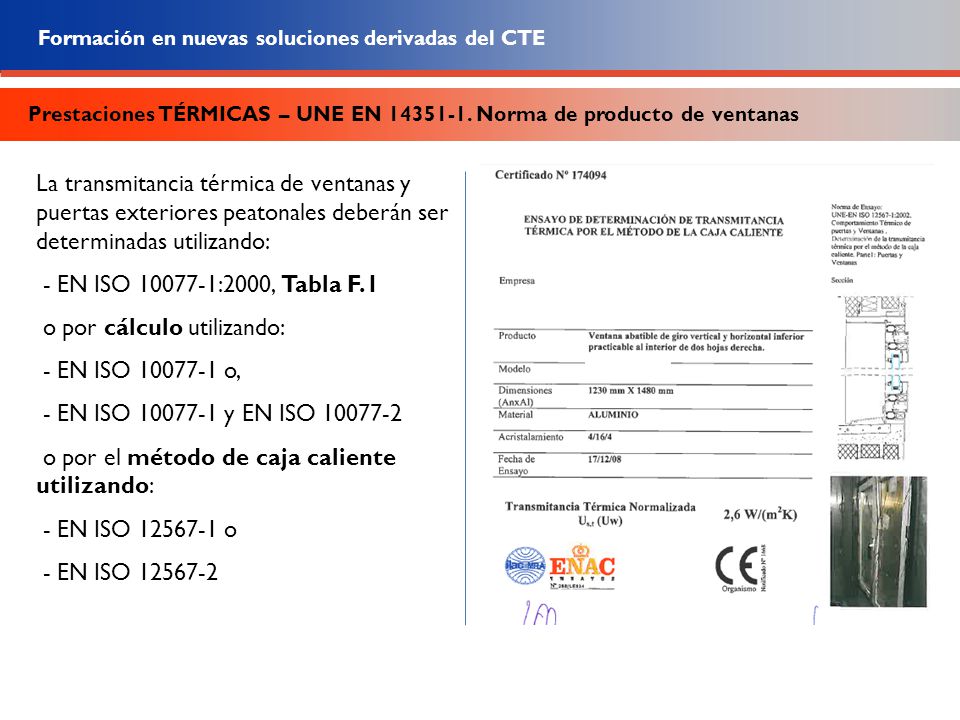

Prestaciones TÉRMICAS – UNE EN Norma de producto de ventanas La transmitancia térmica de ventanas y puertas exteriores peatonales deberán ser determinadas utilizando:  - EN ISO :2000, Tabla F.1  o por cálculo utilizando:  - EN ISO o,  - EN ISO y EN ISO  o por el método de caja caliente utilizando:  - EN ISO o  - EN ISO 10

11 Formación en nuevas soluciones derivadas del CTE

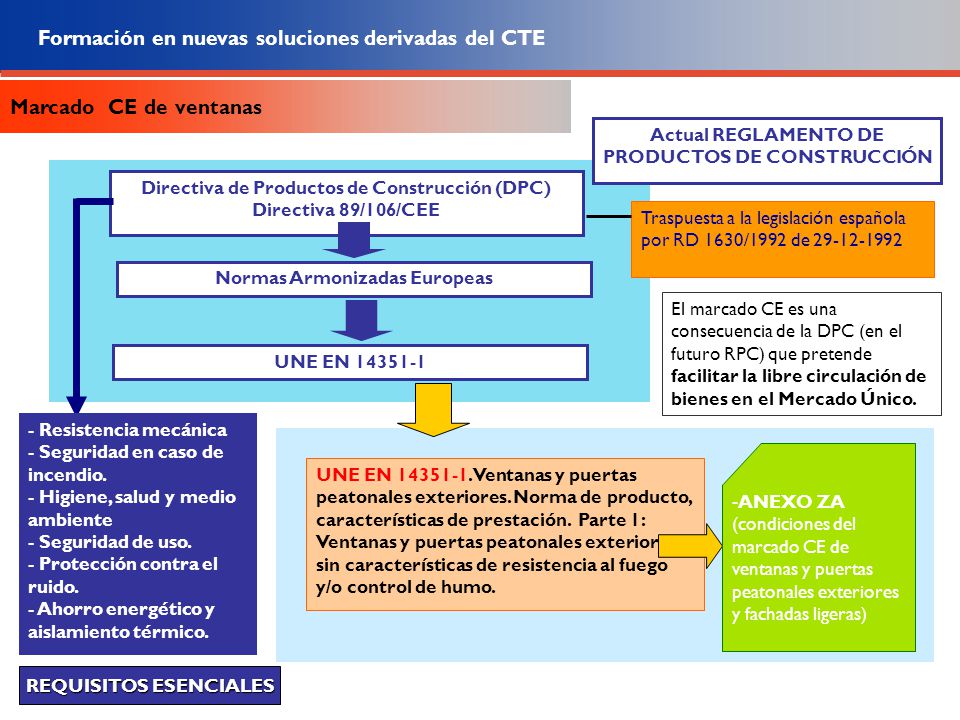

Marcado CE de ventanas Actual REGLAMENTO DE PRODUCTOS DE CONSTRUCCIÓN Directiva de Productos de Construcción (DPC) Directiva 89/106/CEE Traspuesta a la legislación española por RD 1630/1992 de Normas Armonizadas Europeas El marcado CE es una consecuencia de la DPC (en el futuro RPC) que pretende facilitar la libre circulación de bienes en el Mercado Único. UNE EN - Resistencia mecánica - Seguridad en caso de incendio. - Higiene, salud y medio ambiente - Seguridad de uso. - Protección contra el ruido. - Ahorro energético y aislamiento térmico. ANEXO ZA (condiciones del marcado CE de ventanas y puertas peatonales exteriores y fachadas ligeras) UNE EN Ventanas y puertas peatonales exteriores. Norma de producto, características de prestación. Parte 1: Ventanas y puertas peatonales exteriores sin características de resistencia al fuego y/o control de humo. REQUISITOS ESENCIALES 11 de 40 11

12 Formación en nuevas soluciones derivadas del CTE
Sistemas de evaluación de la conformidad Garantiza que los productos para la construcción, destinados a las obras, puedan ser comercializados únicamente si son idóneos para el uso al que están destinados. Sistemas: 1+, 1, 2+, 2, 3 y 4 Diferentes tareas para el fabricante y el Organismo Notificado Sistema 3 Ventanas y puertas peatonales exteriores – UNE EN Unidades de vidrio aislante – UNE EN Ensayo inicial de tipo del producto por un Organismo Notificado y Declaración de conformidad del producto, etiquetado y control de producción en fábrica por el fabricante. TAREAS ORGANISMO NOTIFICADO: EIT PRODUCTO TAREAS FABRICANTE: CONTROL PRODUCCIÓN EN FÁBRICA 12

13 Formación en nuevas soluciones derivadas del CTE
El marcado CE en la ventana Se trata únicamente de un marcado de seguridad que demuestra el cumplimiento de unos mínimos imprescindibles para poder comercializar los productos y estar presentes en el mercado europeo. Fecha de entrada en vigor del Marcado CE para ventanas: 1 de febrero de 2010 Para adecuarse a dicho marcado CE: Anexo ZA de la norma armonizada. Establece los sistemas de acreditación de la conformidad y asignación de tareas. Tareas a realizar (SISTEMA 3): ENSAYOS INCIALES DE TIPO + CONTROL DE PRODUCCIÓN EN FÁBRICA + ETIQUETADO Y DECLARACIÓN DE CONFORMIDAD 13

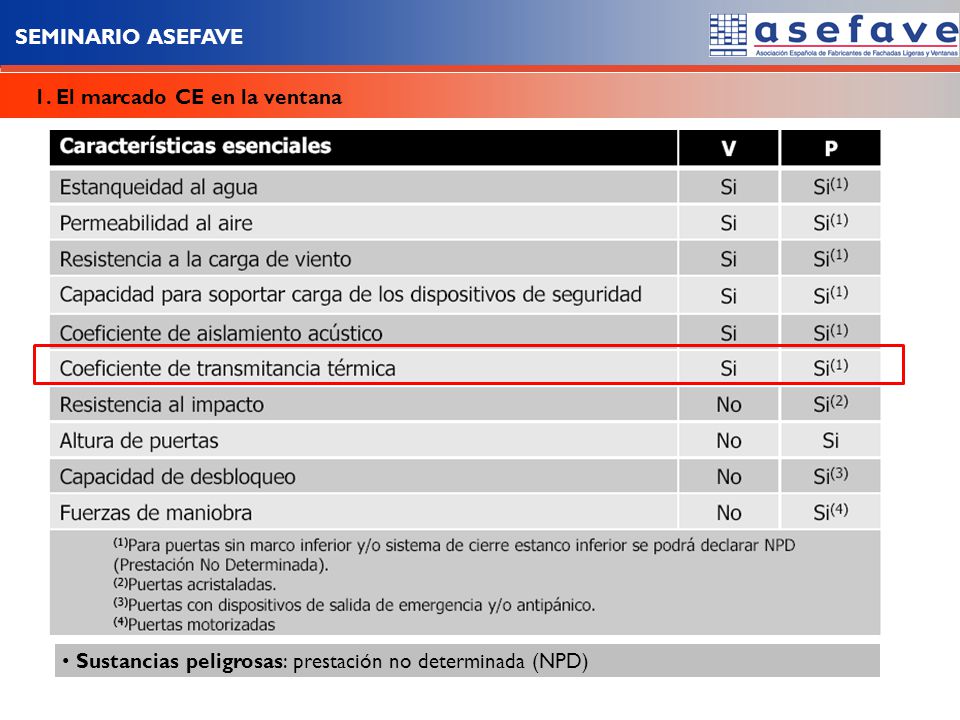

14 SEMINARIO ASEFAVE 1. El marcado CE en la ventana
Sustancias peligrosas: prestación no determinada (NPD) 14

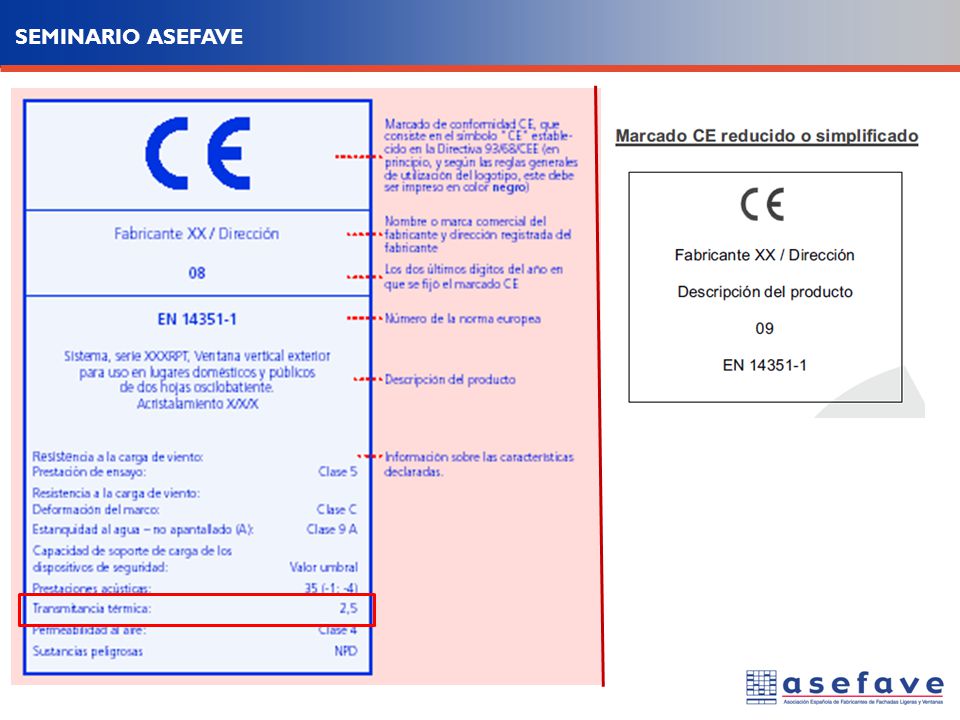

15 SEMINARIO ASEFAVE 15

16 Formación en nuevas soluciones derivadas del CTE

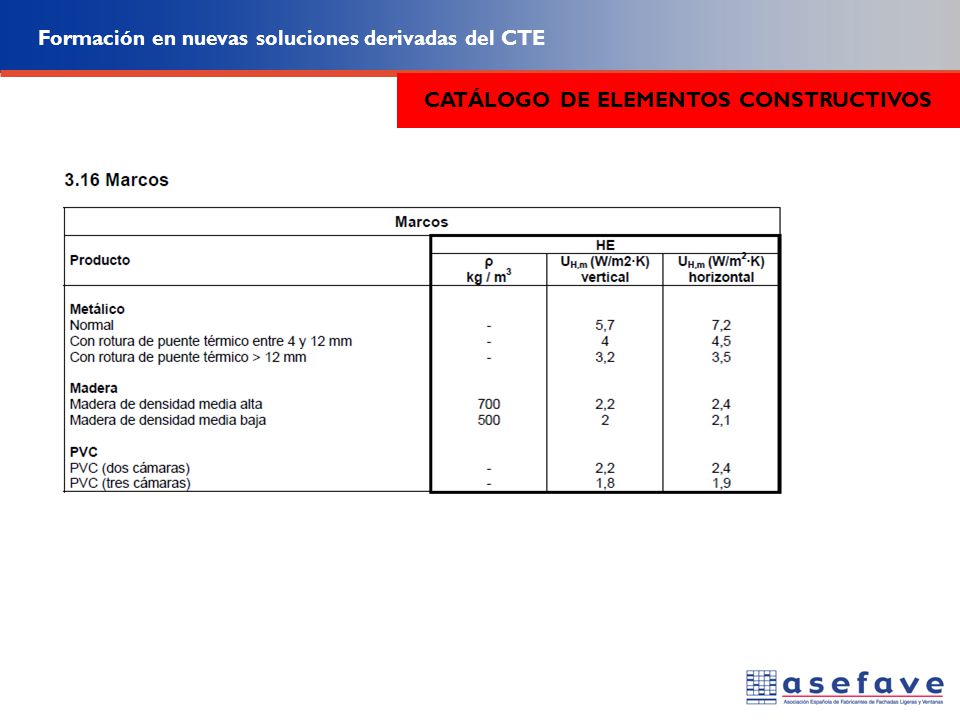

CATÁLOGO DE ELEMENTOS CONSTRUCTIVOS 16

17 Formación en nuevas soluciones derivadas del CTE
17

18 Formación en nuevas soluciones derivadas del CTE
18

19 Formación en nuevas soluciones derivadas del CTE
19

20 Formación en nuevas soluciones derivadas del CTE
20

21 Formación en nuevas soluciones derivadas del CTE
21

22 Formación en nuevas soluciones derivadas del CTE
Instalación de ventanas Para cumplir las exigencias, además de un producto adecuado es fundamental su correcta instalación, de forma que no se produzcan pérdidas de aislamiento Ten las uniones de la ventana con otros elementos constructivos (parte ciega, precerco, cerco, cajón de persiana, etc). Para cumplir las exigencias de aislamiento térmico de la fachada según se debe realizar una instalación sin puentes térmicos. Manual de instalación de ventanas. Editado por ASEFAVE. Mayo 2011. 22

23 MUCHAS GRACIAS POR SU ATENCIÓN
AISLAMIENTO TÉRMICO EN VENTANAS FORMACIÓN EN NUEVAS SOLUCIONES DERIVADAS DEL CTE MUCHAS GRACIAS POR SU ATENCIÓN 23
