 Un switch con múltiples VLANs requiere un mecanismo para pasar trafico de Capa 3 entre VLANs  Un router externo al proceso de conmutación de Capa 2.

Presentación del tema: " Un switch con múltiples VLANs requiere un mecanismo para pasar trafico de Capa 3 entre VLANs  Un router externo al proceso de conmutación de Capa 2."— Transcripción de la presentación:

1

2  Un switch con múltiples VLANs requiere un mecanismo para pasar trafico de Capa 3 entre VLANs  Un router externo al proceso de conmutación de Capa 2 puede proveer enrutamiento entre VLANs  SVI (Switch virtual interfaces) son asociadas a VLANs dentro de un Switch multi-capa para facilitar el enrutamiento entre VLANs

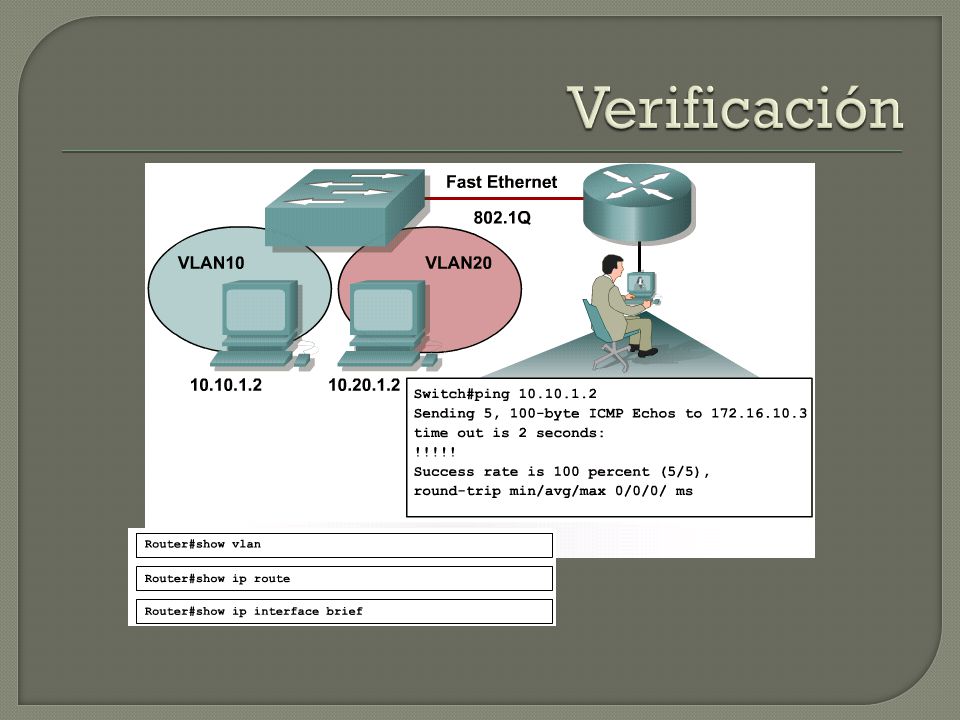

3  Si el Switch soporta múltiples VLANs pero no tiene capacidades de Capa 3 para enrutar paquetes entre esas VLANs, el Switch debe de conectarse a un router externo al Switch  Esto es logrado utilizando un solo cable troncal (encapsulación ISL o 802.1Q) hacia el router desde el Switch, el cual puede llevar tráfico de múltiples VLANs

4

5

6

7  Tradicionalmente un Switch toma decisiones utilizando el encabezado de Capa 2 mientras que un Router lo hace utilizando el encabezado de Capa 3  Un Switch multi-capa combina la funcionalidad de un Switch y un Router en un dispositivo  Un Switch multi-capa toma decisiones utilizando el encabezado de Capa 2 y si es necesario lo hace utilizando el encabezado de Capa 3

8  Una SVI es una interfase virtual de Capa 3 que puede ser configurada para cualquier VLAN que exista en un Switch Capa 3  La SVI provee procesamiento de paquetes de Capa 3 desde cualquiera de los puertos del Switch asociados a la VLAN  Sólo una SVI puede ser asociada a una VLAN debido a las razones siguientes Para proveer una ruta por defecto para la VLAN y así pueda existir Enrutamiento entre VLANs Para proveer un punto como puente para cualquier protocolo no-enrutable Para proveer conectividad de Capa 3 al Switch Para que exista la posibilidad de configurar protocolos de enrutamiento

9

10

11  Un puerto de enrutamiento es un puerto físico en un Switch multi-capa que tiene toda las características de un puerto de un Router  Un puerto de enrutamiento no está asociado a una VLAN a diferencia de un SVI  La funcionalidad de Switch es removida del puerto

12

13

14
