ARRITMIAS CARDIACAS ARRITMIAS CARDIACAS.

Presentación del tema: "ARRITMIAS CARDIACAS ARRITMIAS CARDIACAS."— Transcripción de la presentación:

1 ARRITMIAS CARDIACAS ARRITMIAS CARDIACAS

2

3

4 Estudio electrofisiologico

5 Seno coronario Auricula derecha Ventriculo derecho Plano tricuspideo

6

7

8

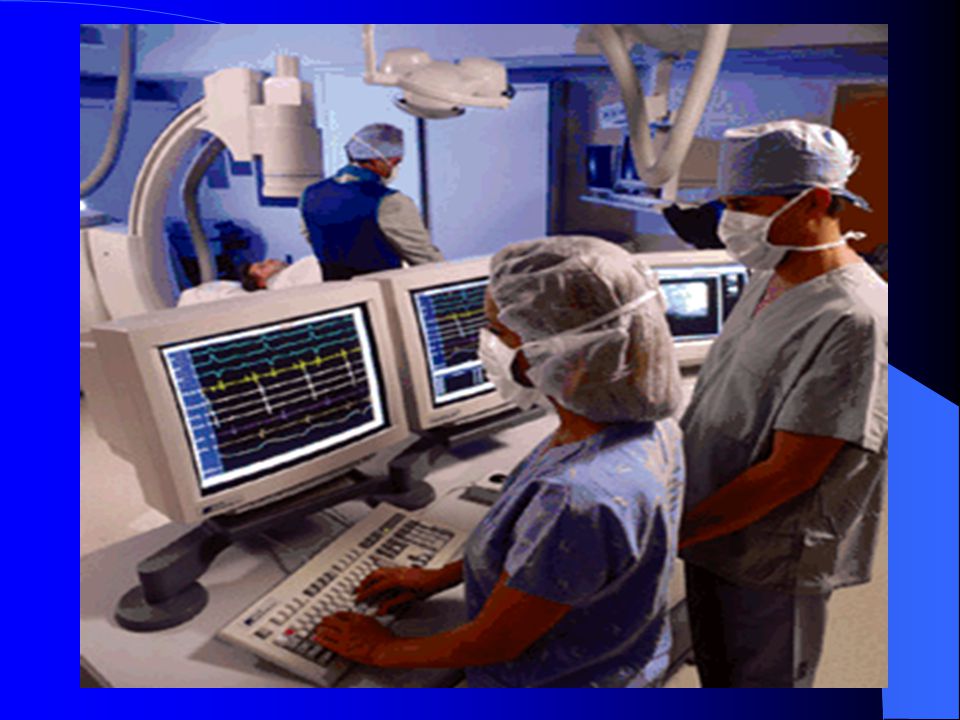

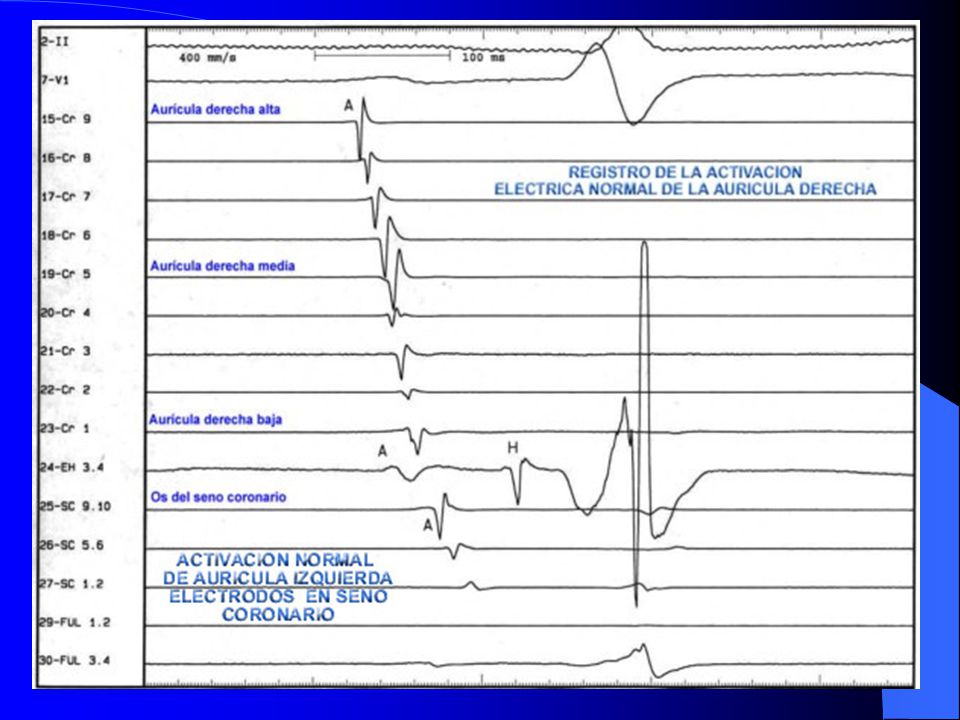

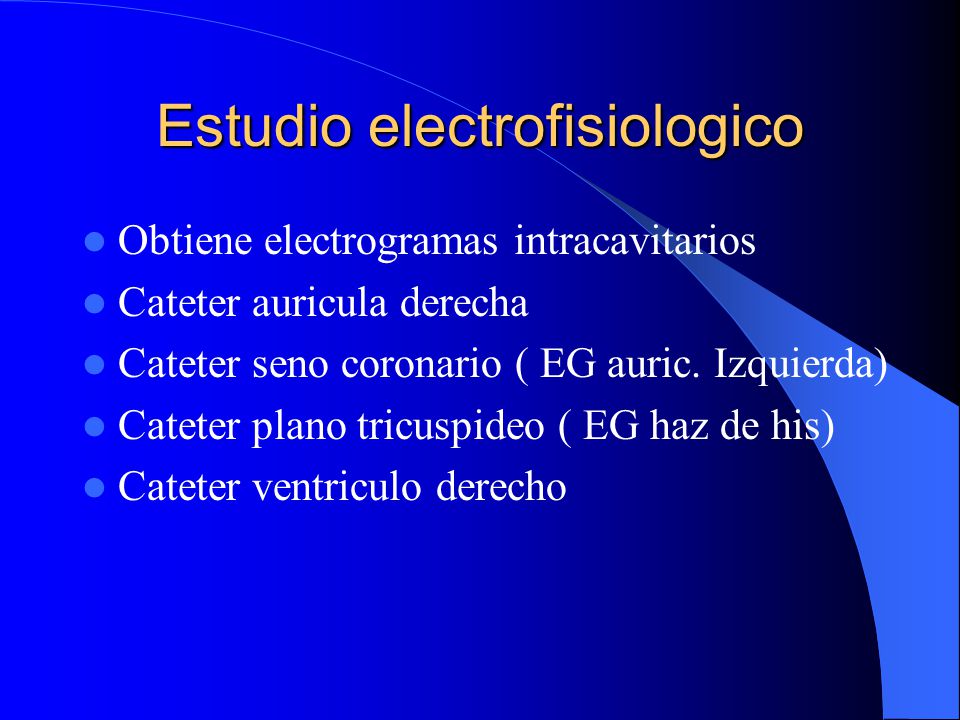

9 Estudio electrofisiologico

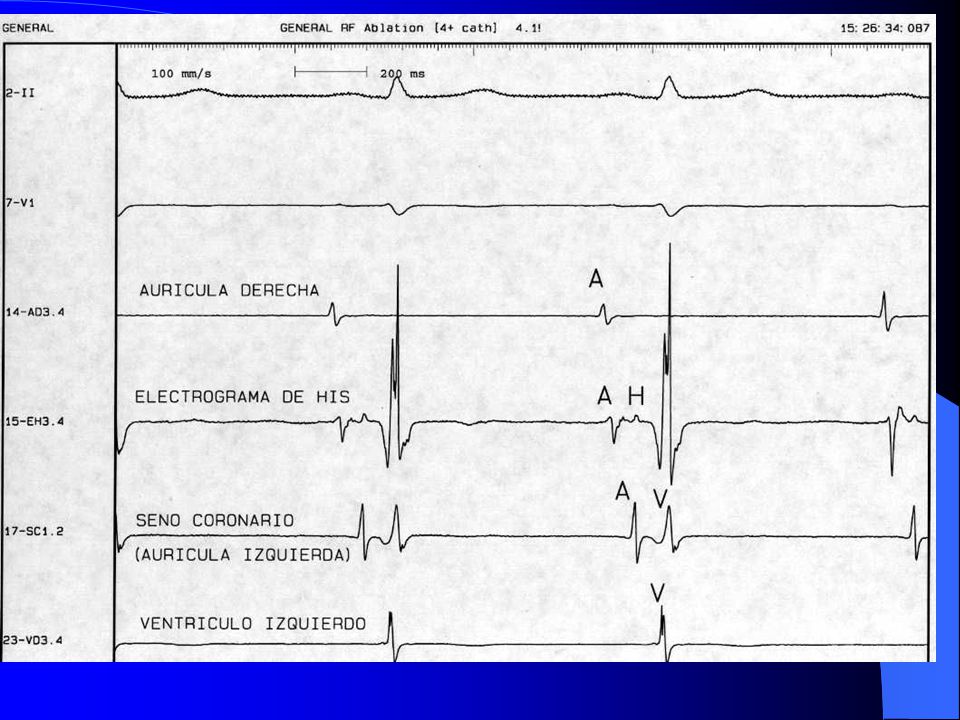

Obtiene electrogramas intracavitarios Cateter auricula derecha Cateter seno coronario ( EG auric. Izquierda) Cateter plano tricuspideo ( EG haz de his) Cateter ventriculo derecho

10 Cual es el objetivo : Evaluar automatismo del NS Evalua conduccion sino-auricular Mide periodos refractarios de la camaras Descartar o confirmar vias de preexitacion Evaluar conduccion AV Inducir e interrumpir arritmias de reentrada Evaluar drogas antiarritmicas

11

12 Arritmias

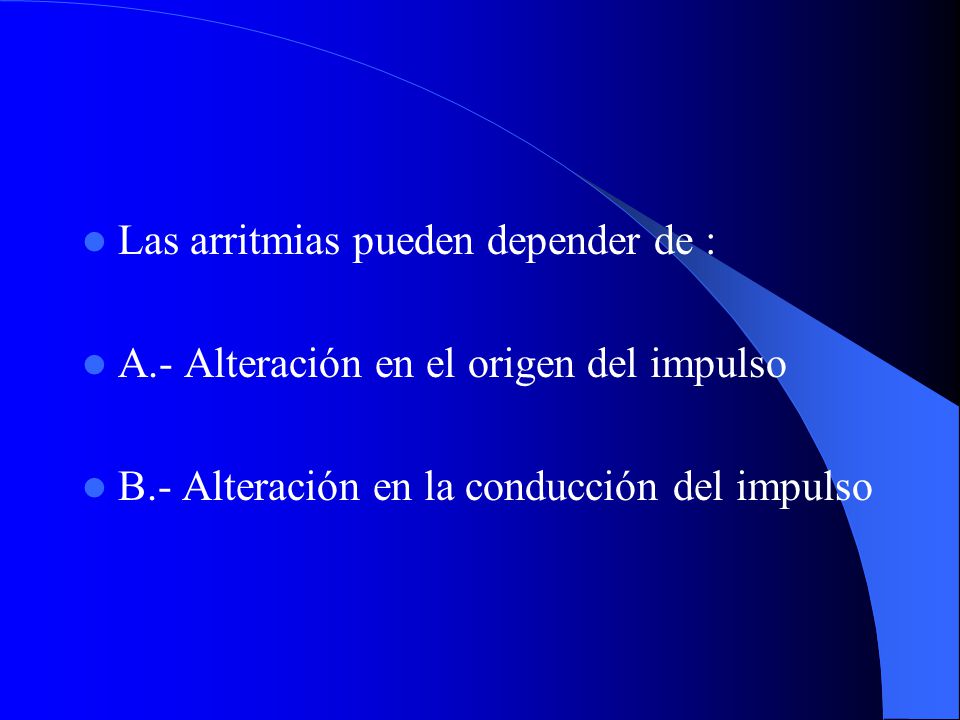

13 Las arritmias pueden depender de :
A.- Alteración en el origen del impulso B.- Alteración en la conducción del impulso

14 Alteracion en el origen
Los lugares donde se origina el impulso son : 1.- Nodo sinusal 2.- Auriculas 3.- Unión auriculo ventricular 4.- Ventriculo

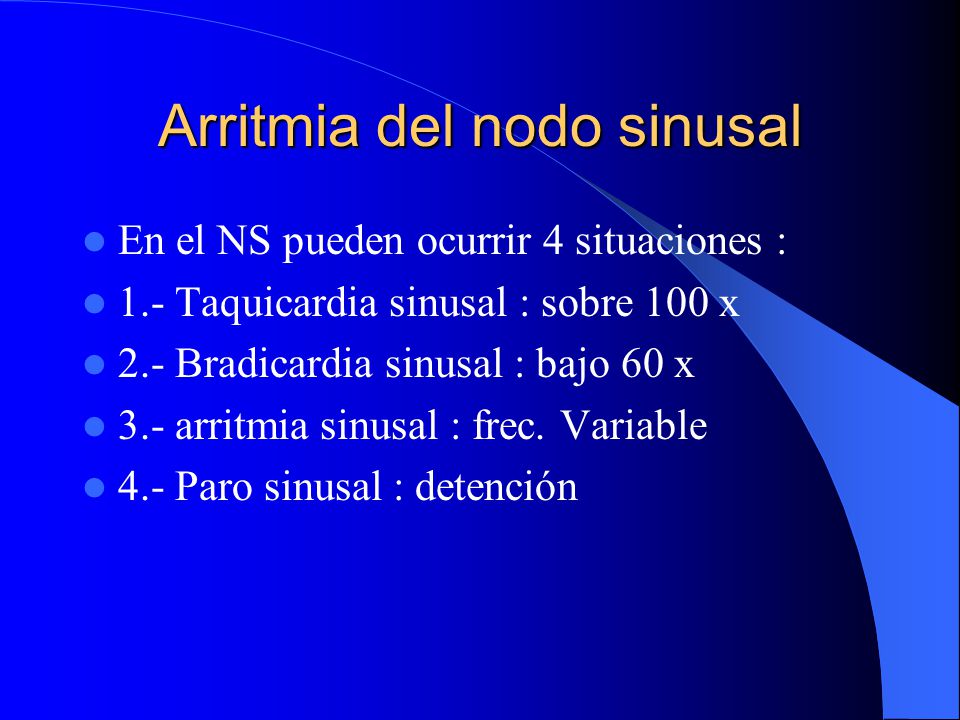

15 Arritmia del nodo sinusal
En el NS pueden ocurrir 4 situaciones : 1.- Taquicardia sinusal : sobre 100 x 2.- Bradicardia sinusal : bajo 60 x 3.- arritmia sinusal : frec. Variable 4.- Paro sinusal : detención

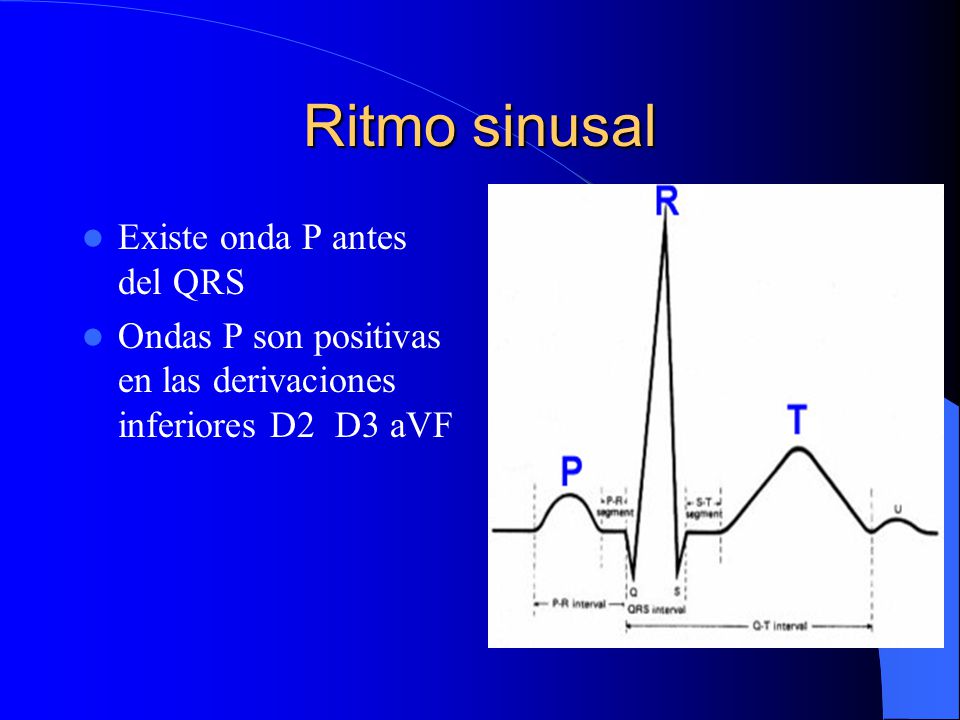

16 Ritmo sinusal Existe onda P antes del QRS
Ondas P son positivas en las derivaciones inferiores D2 D3 aVF

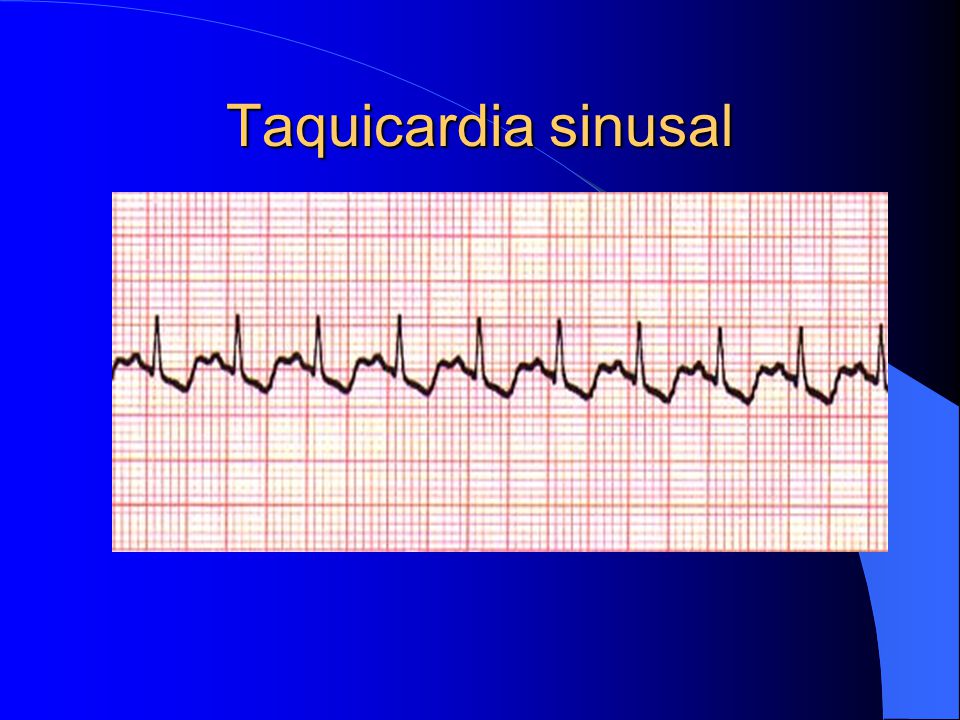

17 Taquicardia sinusal

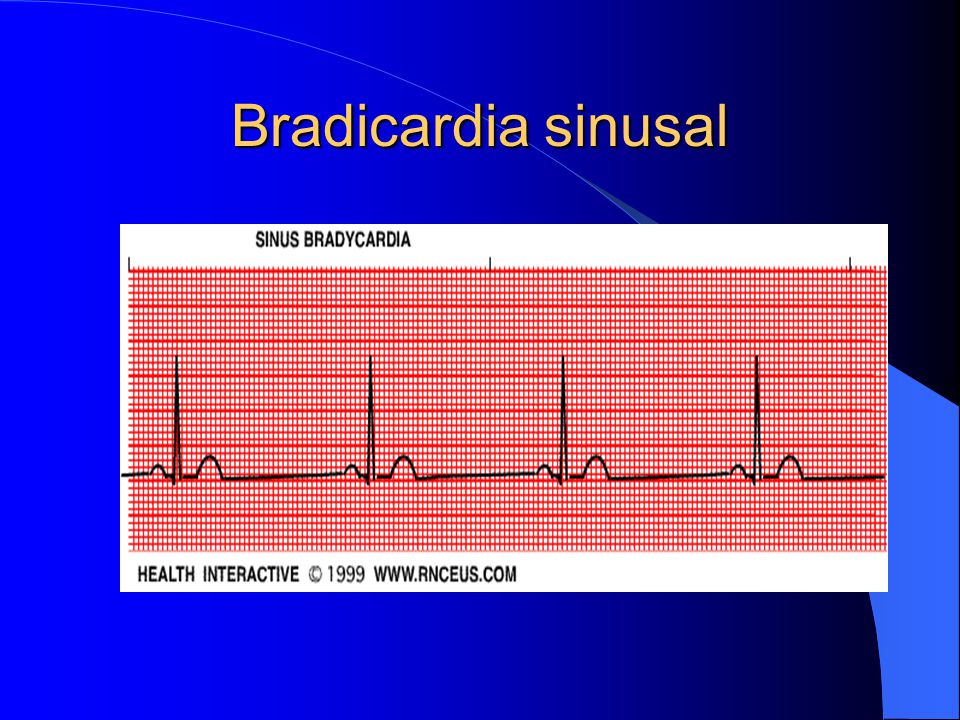

18 Bradicardia sinusal

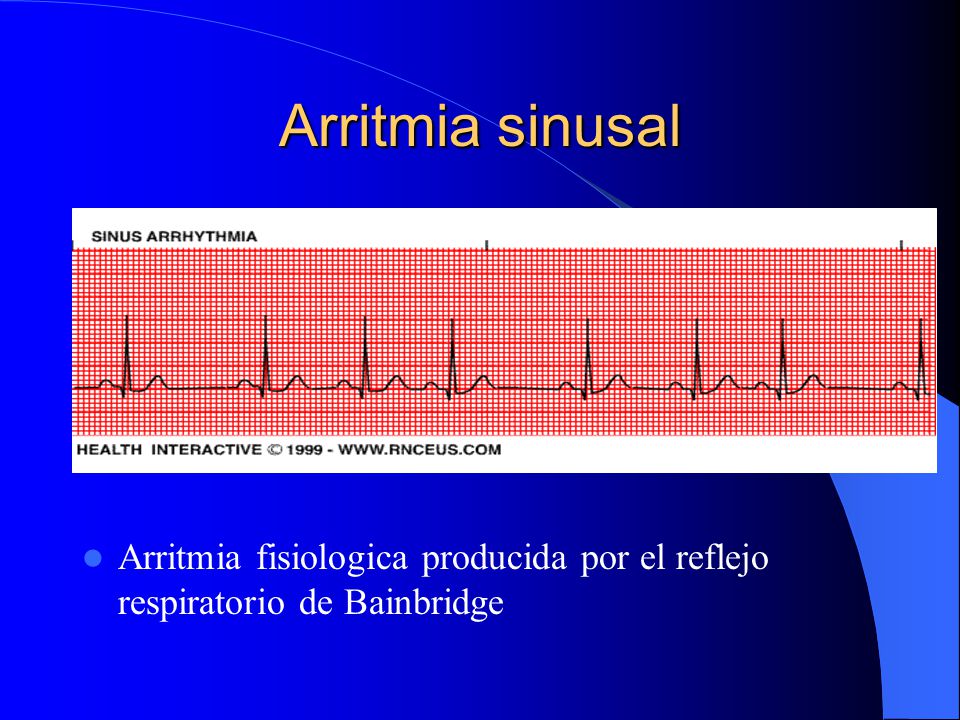

19 Arritmia sinusal Arritmia fisiologica producida por el reflejo respiratorio de Bainbridge

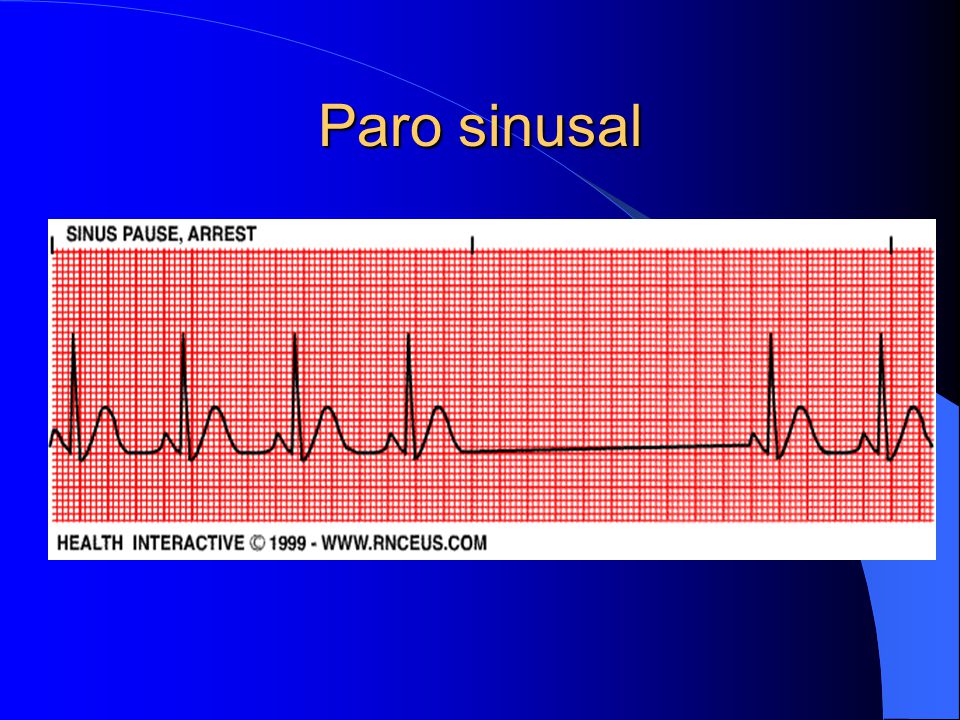

20 Paro sinusal

21 ARRITMIAS AURICULARES

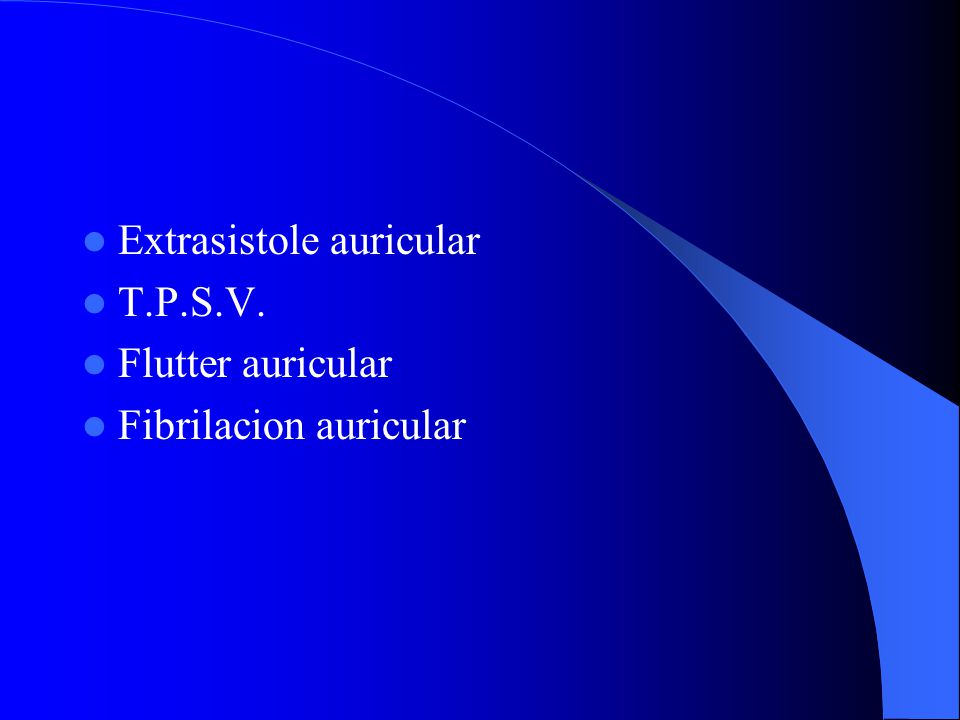

22 Extrasistole auricular
T.P.S.V. Flutter auricular Fibrilacion auricular

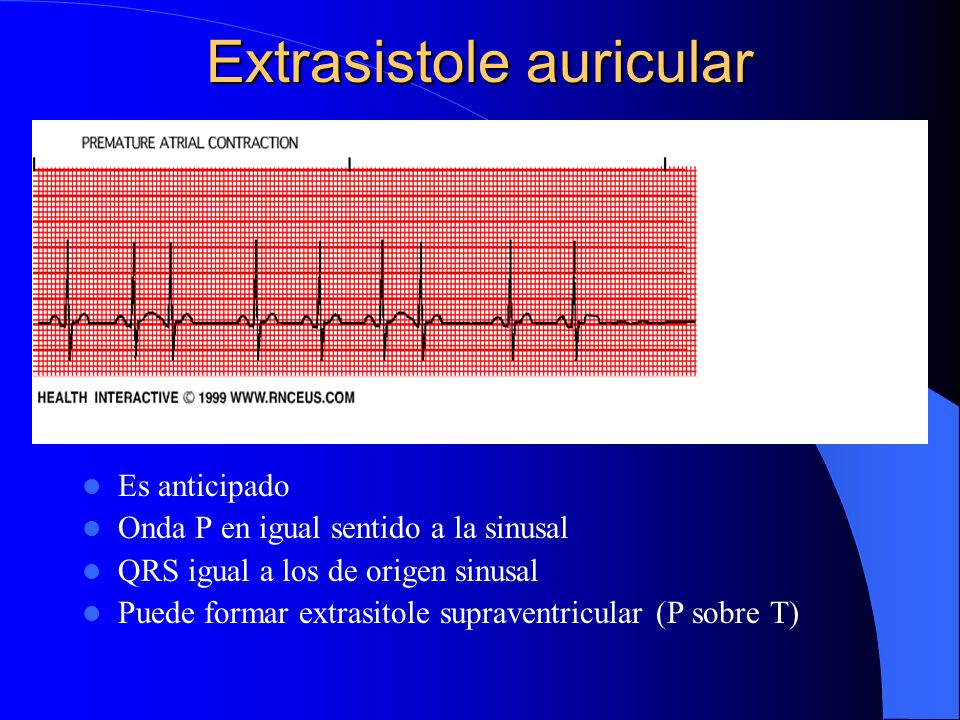

23 Extrasistole auricular
Es anticipado Onda P en igual sentido a la sinusal QRS igual a los de origen sinusal Puede formar extrasitole supraventricular (P sobre T)

24

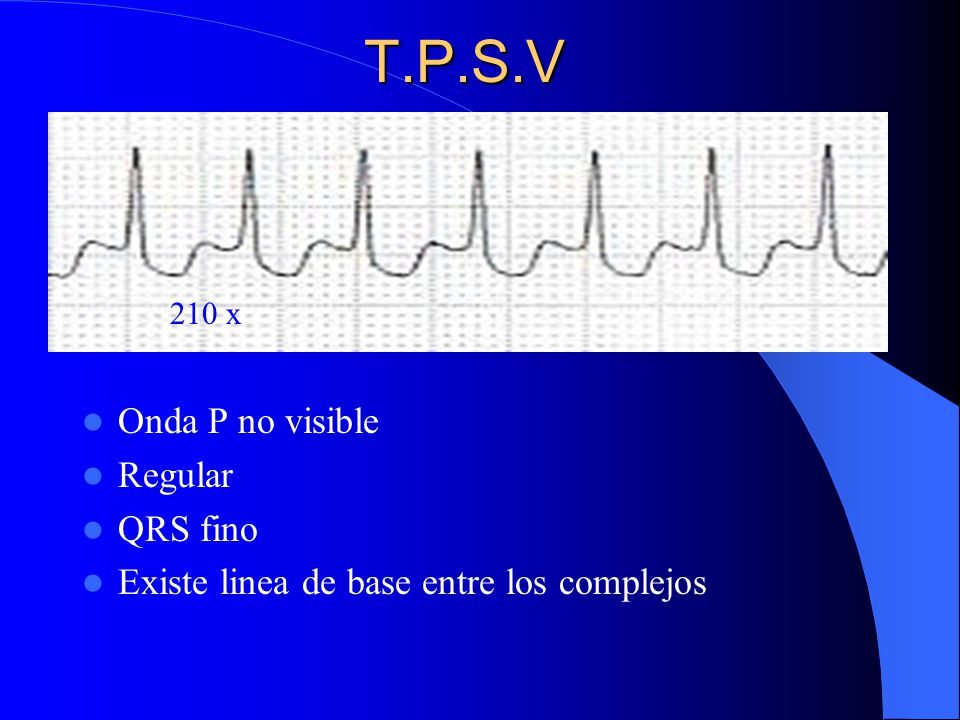

25 T.P.S.V Onda P no visible Regular QRS fino
210 x Onda P no visible Regular QRS fino Existe linea de base entre los complejos

26 Onda delta W.P.W.

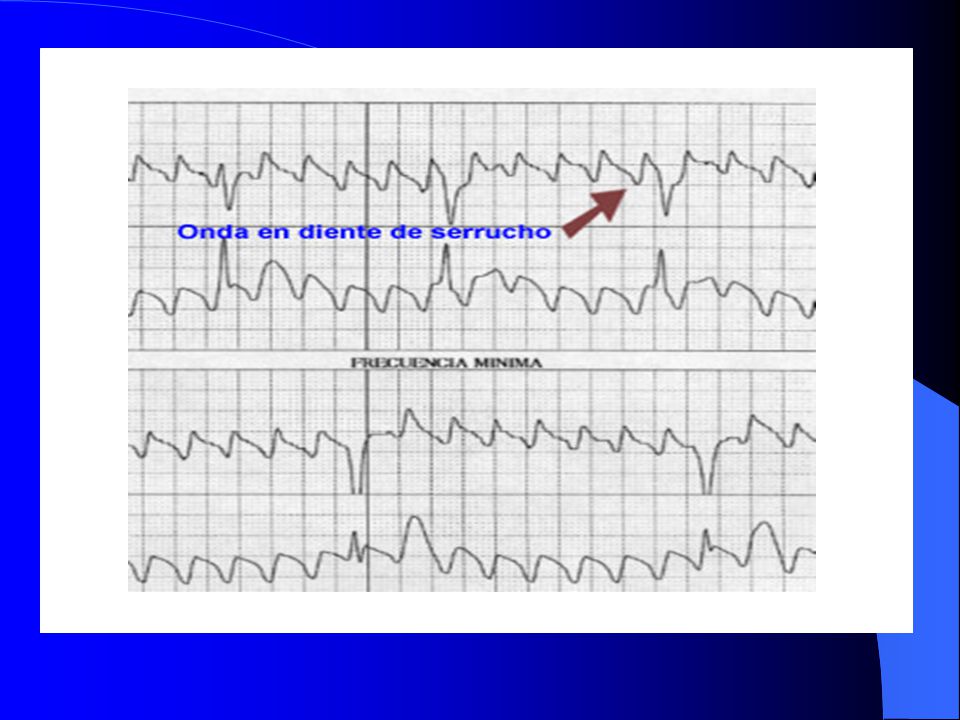

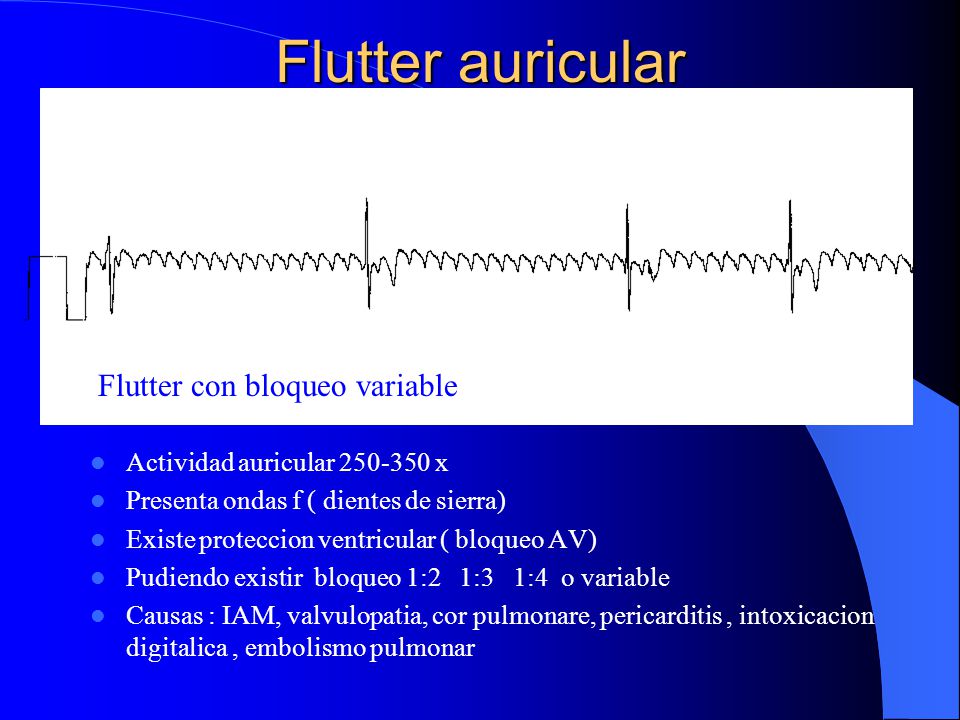

27 Flutter auricular Flutter con bloqueo variable
Actividad auricular x Presenta ondas f ( dientes de sierra) Existe proteccion ventricular ( bloqueo AV) Pudiendo existir bloqueo 1:2 1:3 1:4 o variable Causas : IAM, valvulopatia, cor pulmonare, pericarditis , intoxicacion digitalica , embolismo pulmonar

28 Flutter 2 x 1

29

30

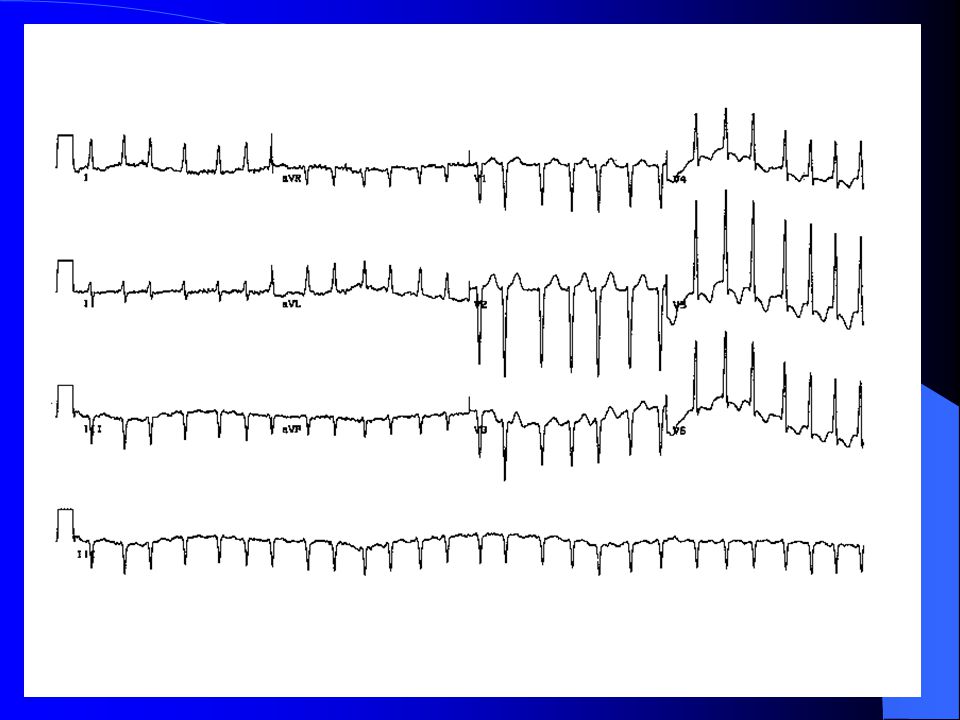

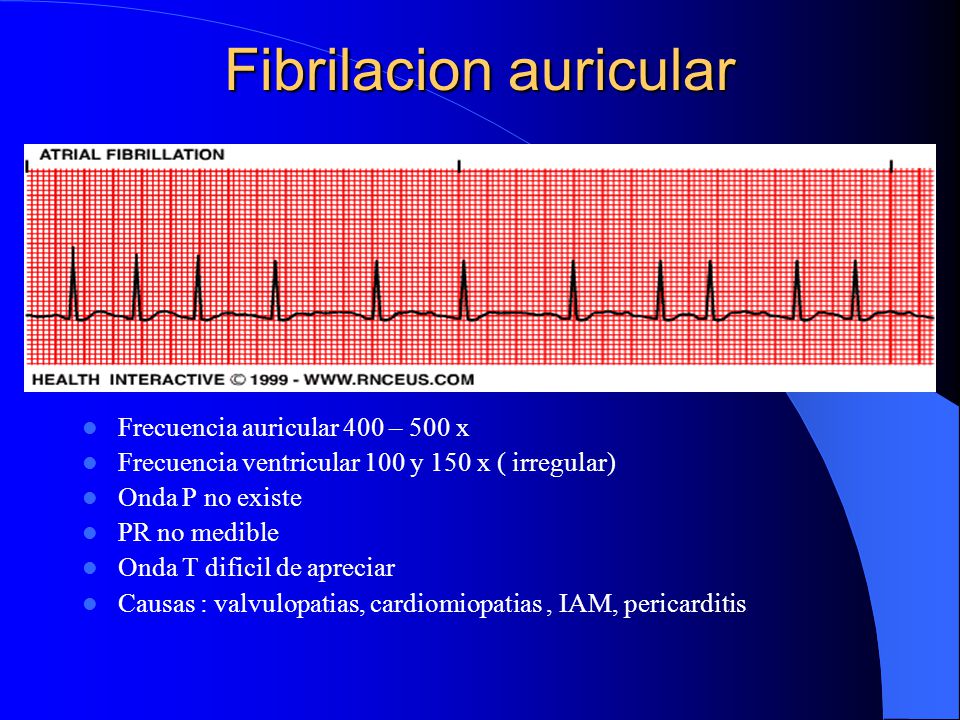

31 Fibrilacion auricular
Frecuencia auricular 400 – 500 x Frecuencia ventricular 100 y 150 x ( irregular) Onda P no existe PR no medible Onda T dificil de apreciar Causas : valvulopatias, cardiomiopatias , IAM, pericarditis

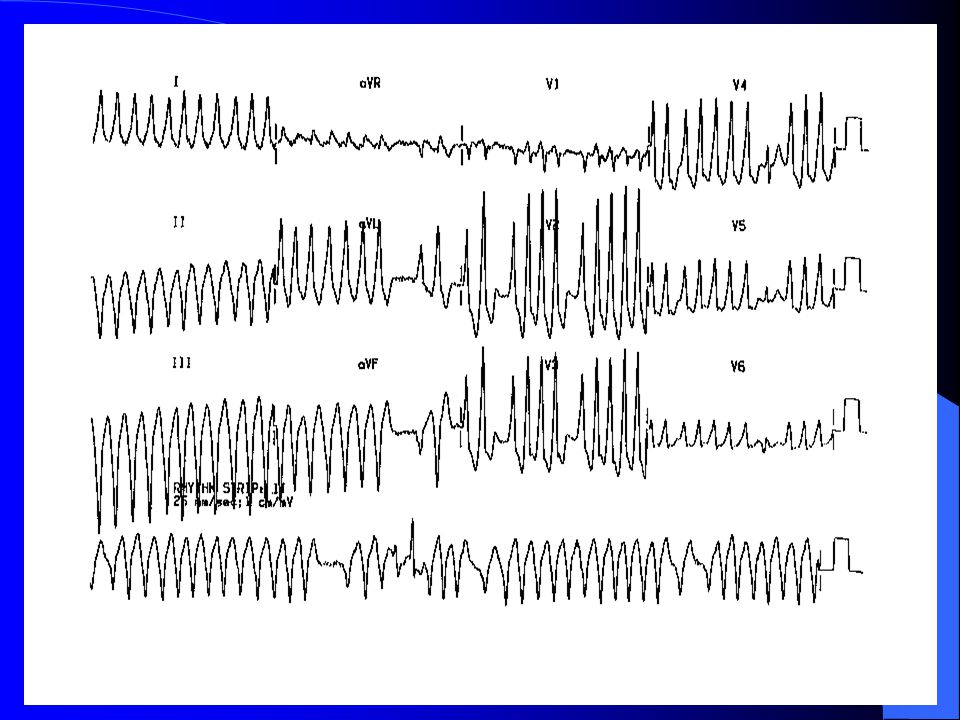

32

33

34 Arritmias ventriculares

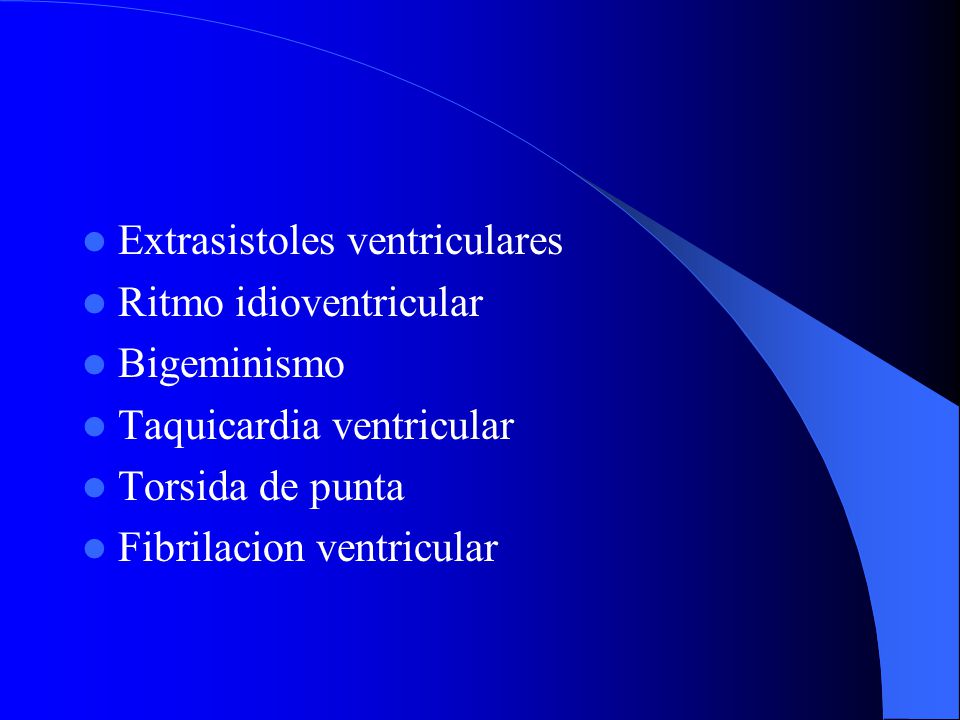

35 Extrasistoles ventriculares
Ritmo idioventricular Bigeminismo Taquicardia ventricular Torsida de punta Fibrilacion ventricular

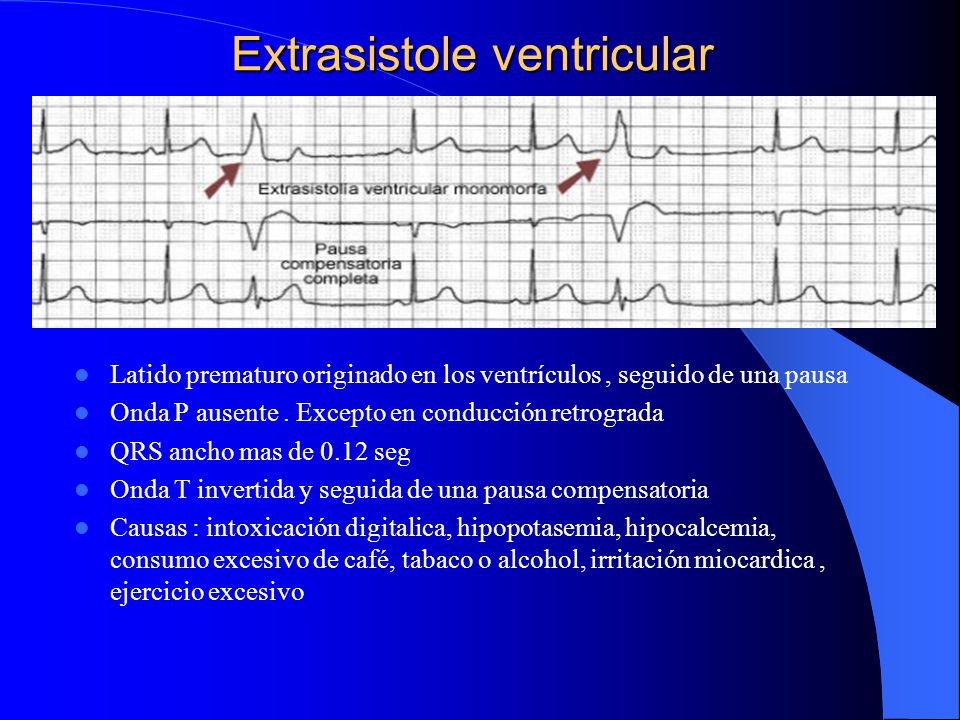

36 Extrasistole ventricular
Latido prematuro originado en los ventrículos , seguido de una pausa Onda P ausente . Excepto en conducción retrograda QRS ancho mas de 0.12 seg Onda T invertida y seguida de una pausa compensatoria Causas : intoxicación digitalica, hipopotasemia, hipocalcemia, consumo excesivo de café, tabaco o alcohol, irritación miocardica , ejercicio excesivo

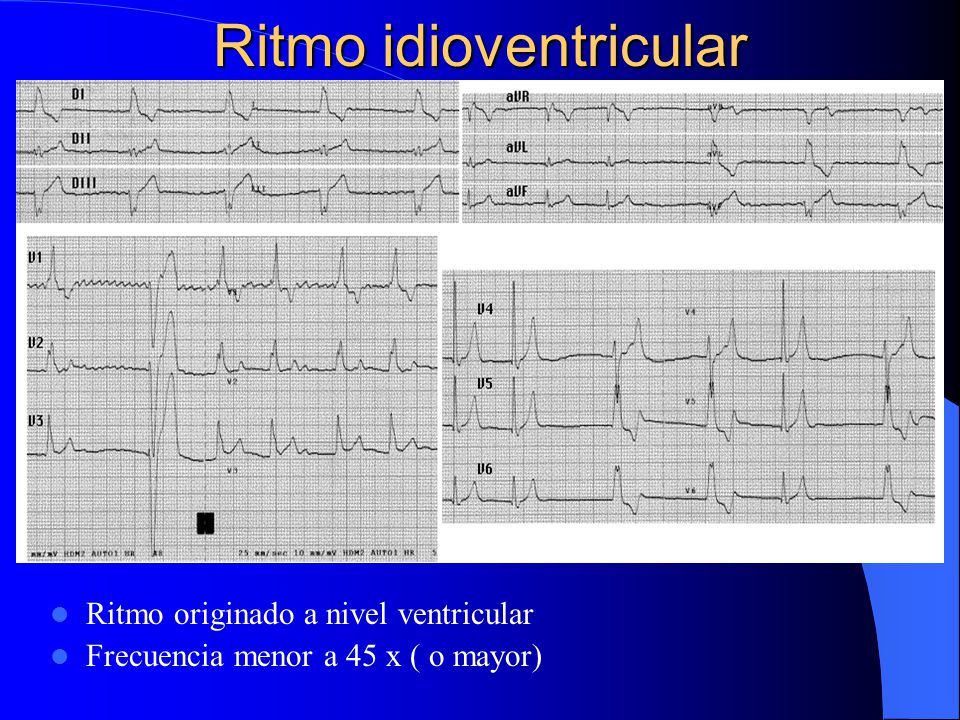

37 Ritmo idioventricular
Ritmo originado a nivel ventricular Frecuencia menor a 45 x ( o mayor)

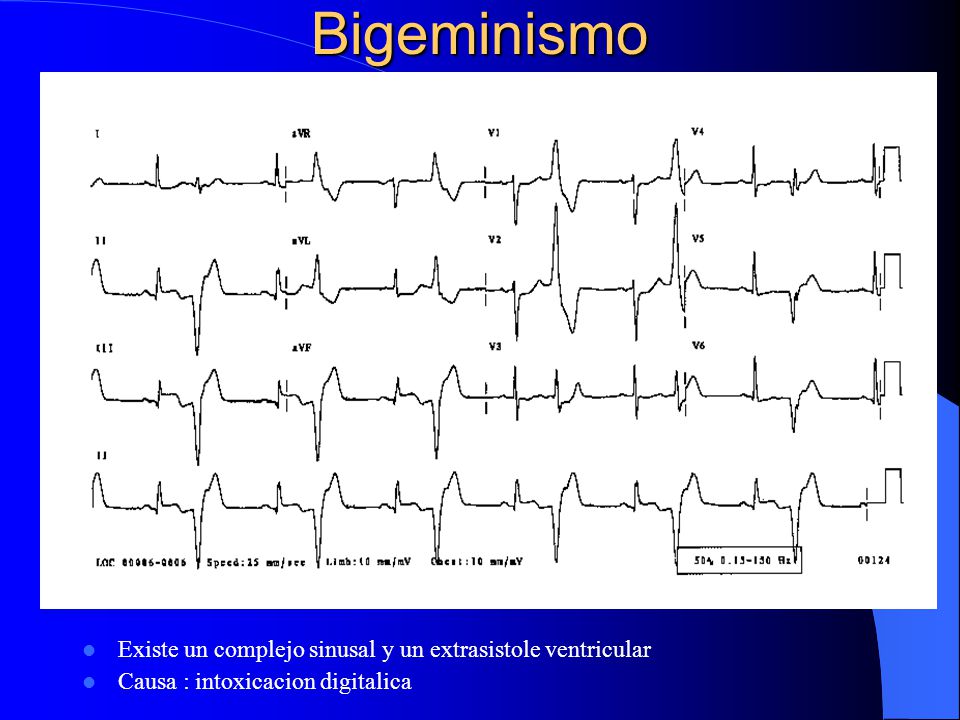

38 Bigeminismo Existe un complejo sinusal y un extrasistole ventricular
Causa : intoxicacion digitalica

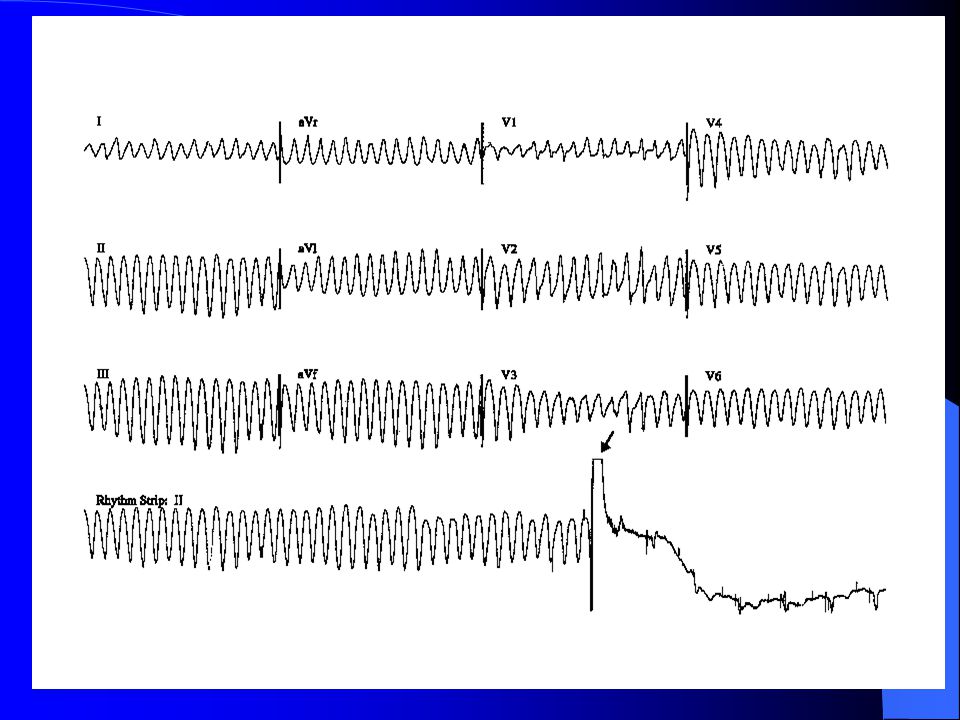

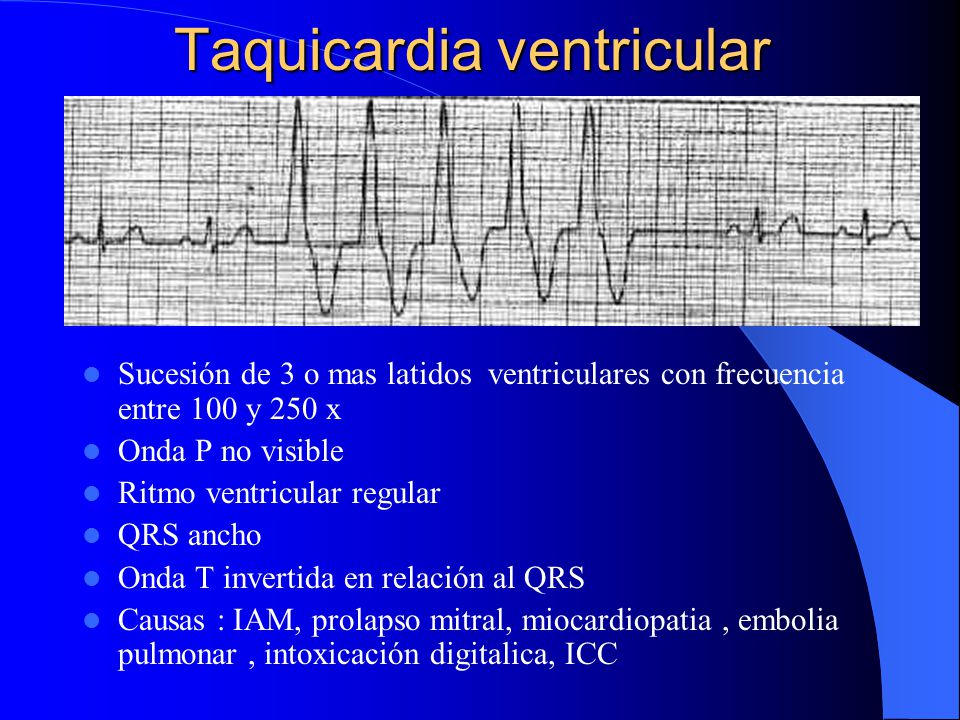

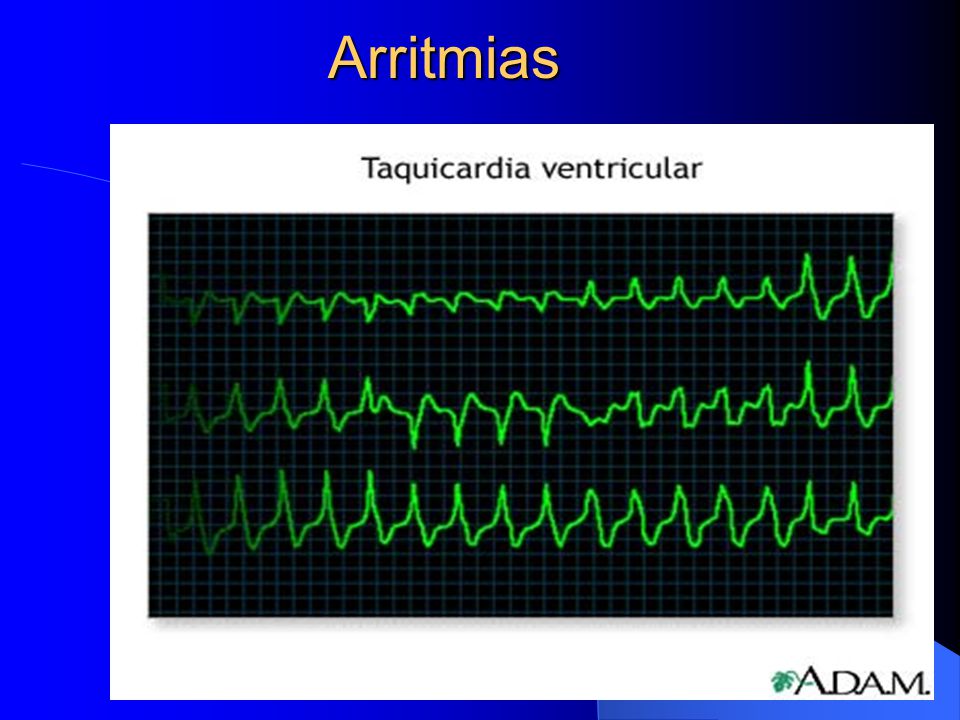

39 Taquicardia ventricular
Sucesión de 3 o mas latidos ventriculares con frecuencia entre 100 y 250 x Onda P no visible Ritmo ventricular regular QRS ancho Onda T invertida en relación al QRS Causas : IAM, prolapso mitral, miocardiopatia , embolia pulmonar , intoxicación digitalica, ICC

40

41

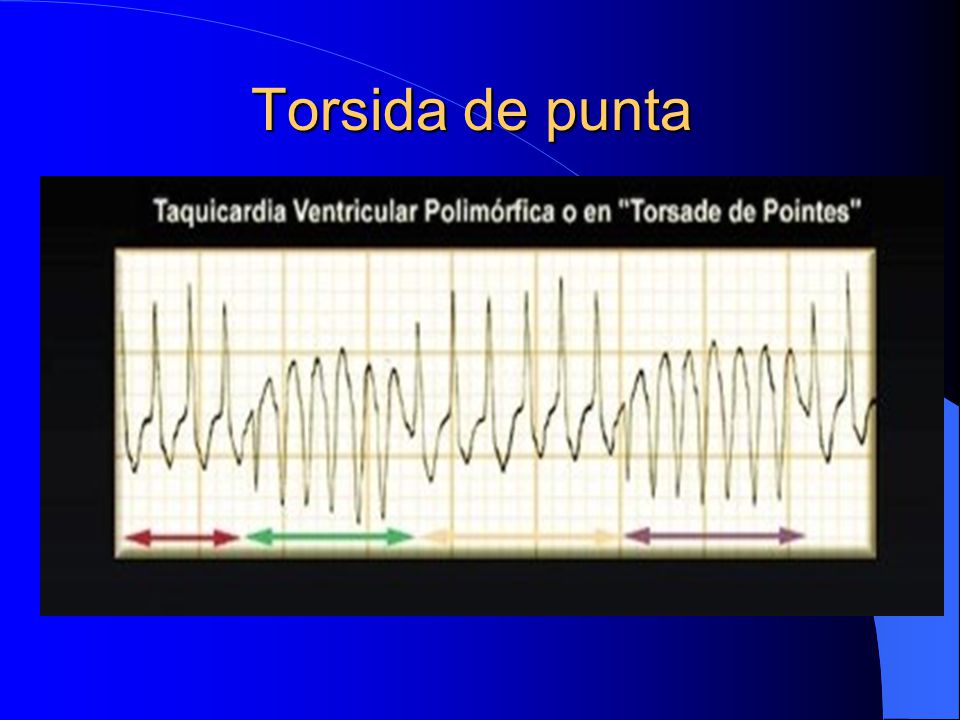

42 Torsida de punta

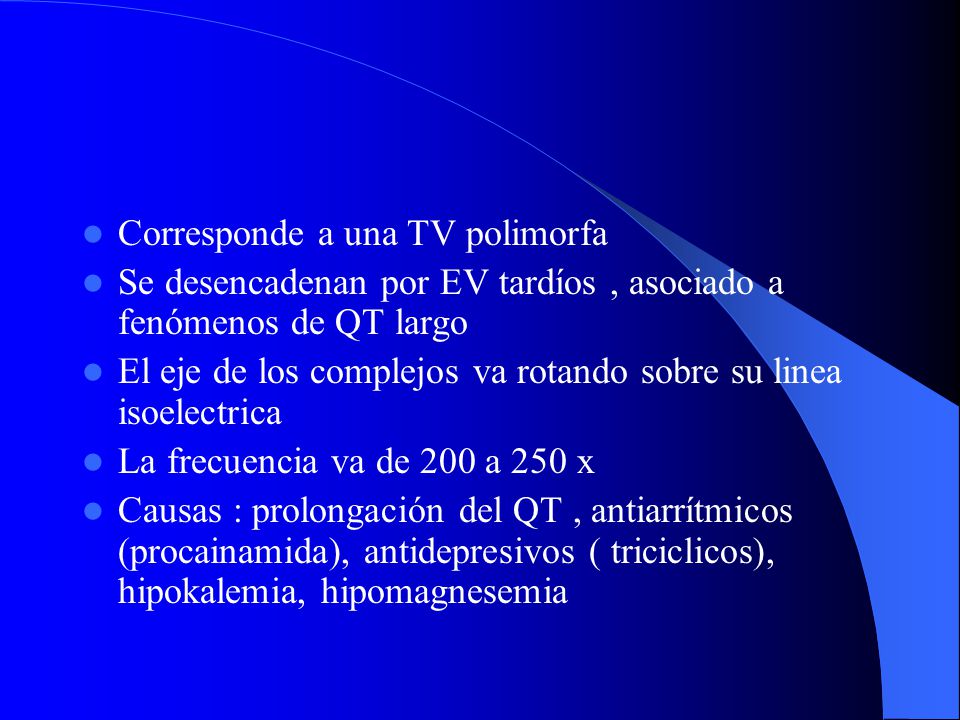

43 Corresponde a una TV polimorfa
Se desencadenan por EV tardíos , asociado a fenómenos de QT largo El eje de los complejos va rotando sobre su linea isoelectrica La frecuencia va de 200 a 250 x Causas : prolongación del QT , antiarrítmicos (procainamida), antidepresivos ( triciclicos), hipokalemia, hipomagnesemia

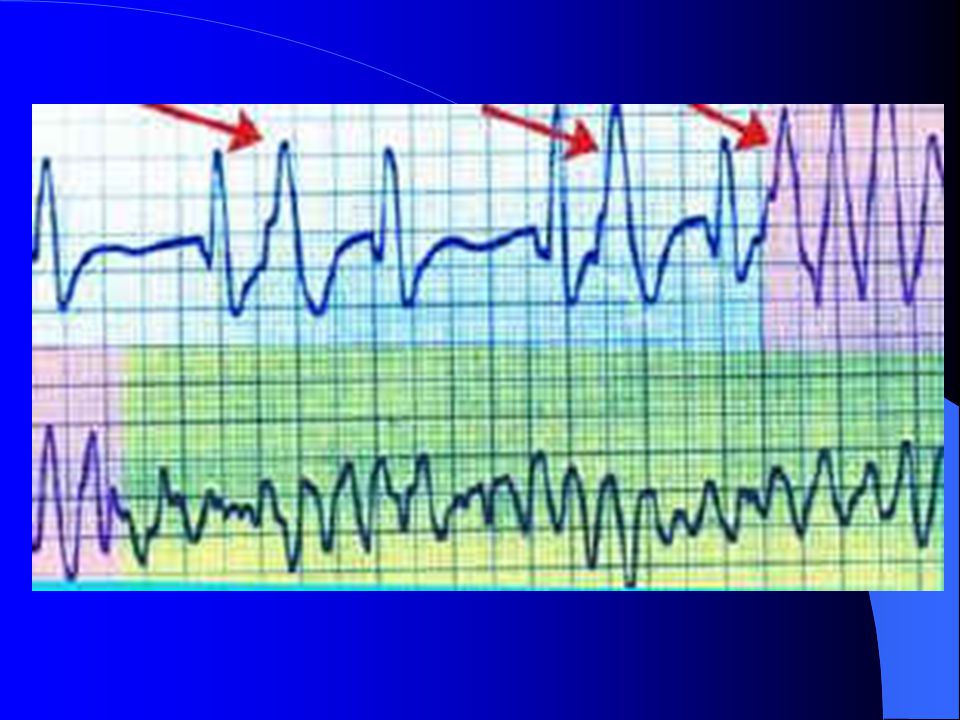

44 Fibrilacion ventricular

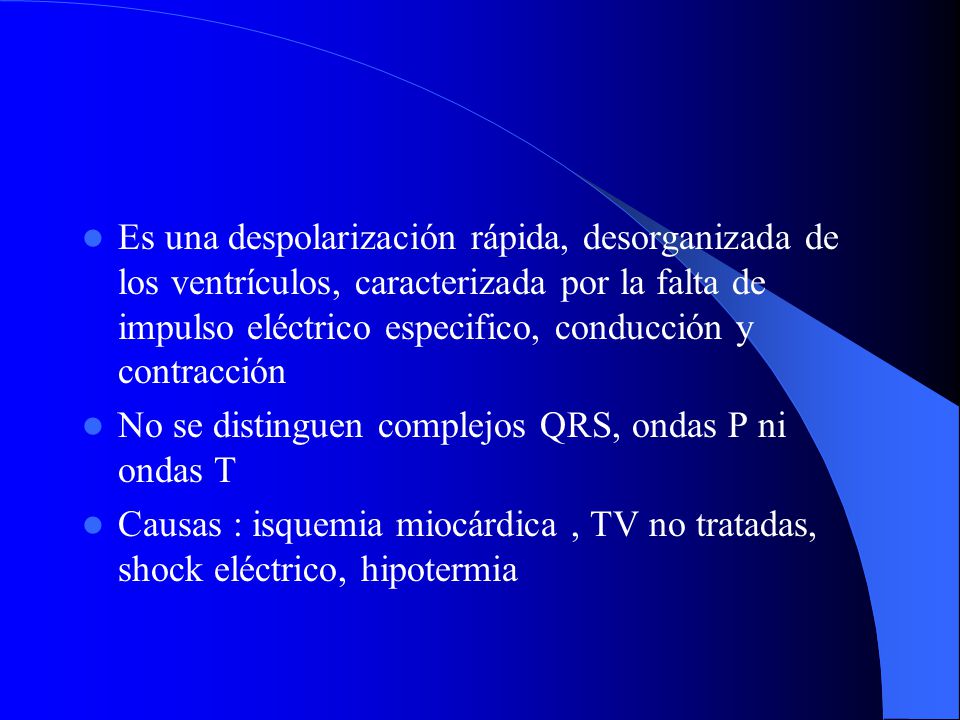

45 Es una despolarización rápida, desorganizada de los ventrículos, caracterizada por la falta de impulso eléctrico especifico, conducción y contracción No se distinguen complejos QRS, ondas P ni ondas T Causas : isquemia miocárdica , TV no tratadas, shock eléctrico, hipotermia

46

47 Bloqueos auriculoventriculares

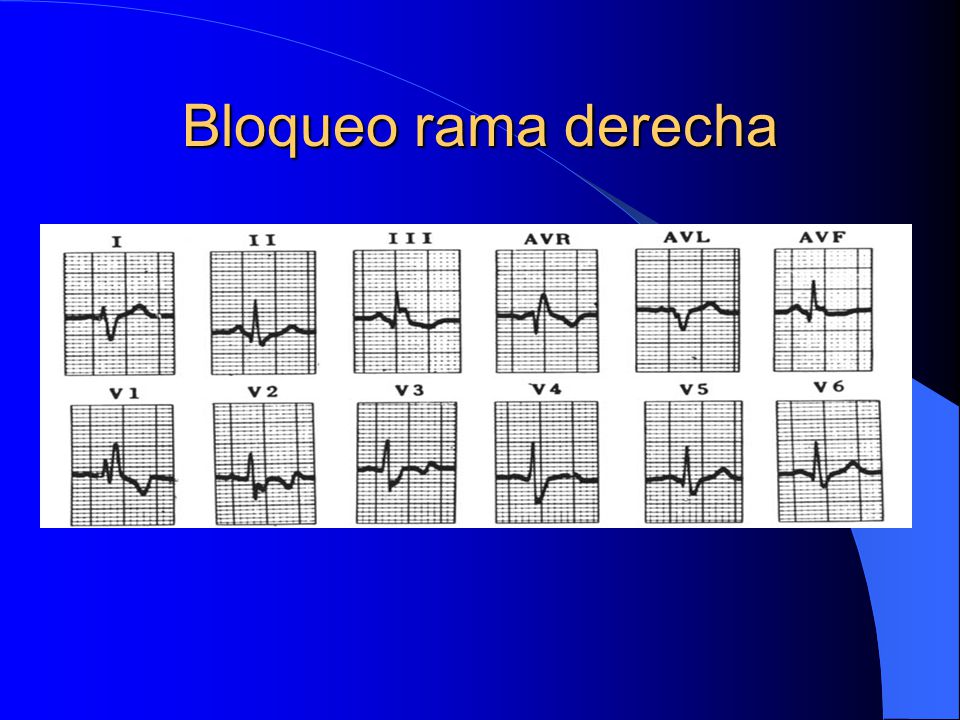

48 Bloqueo rama derecha

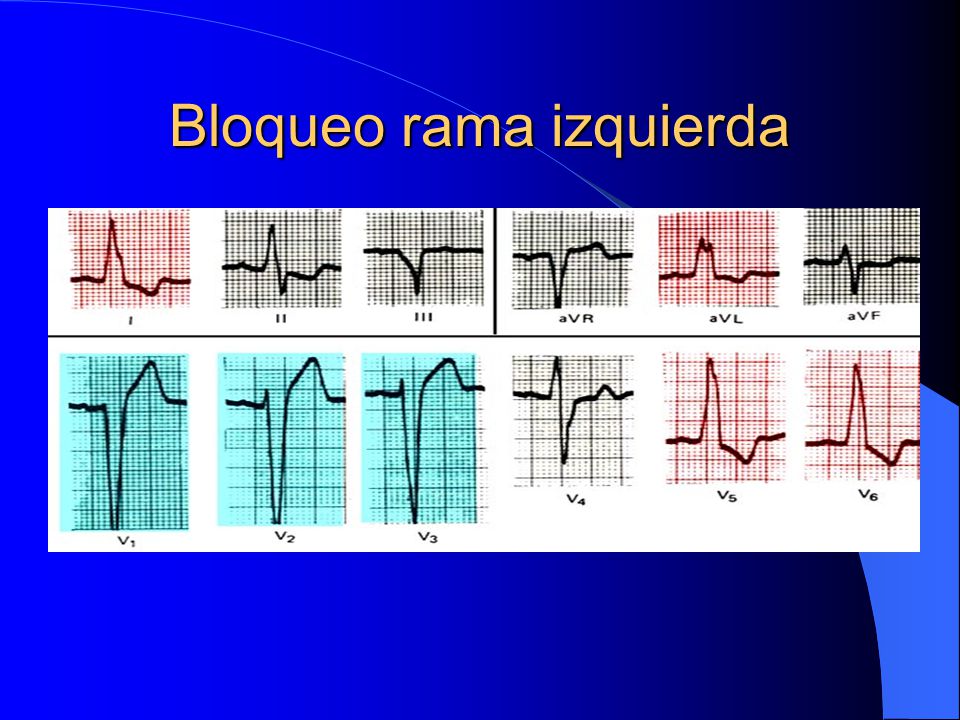

49 Bloqueo rama izquierda

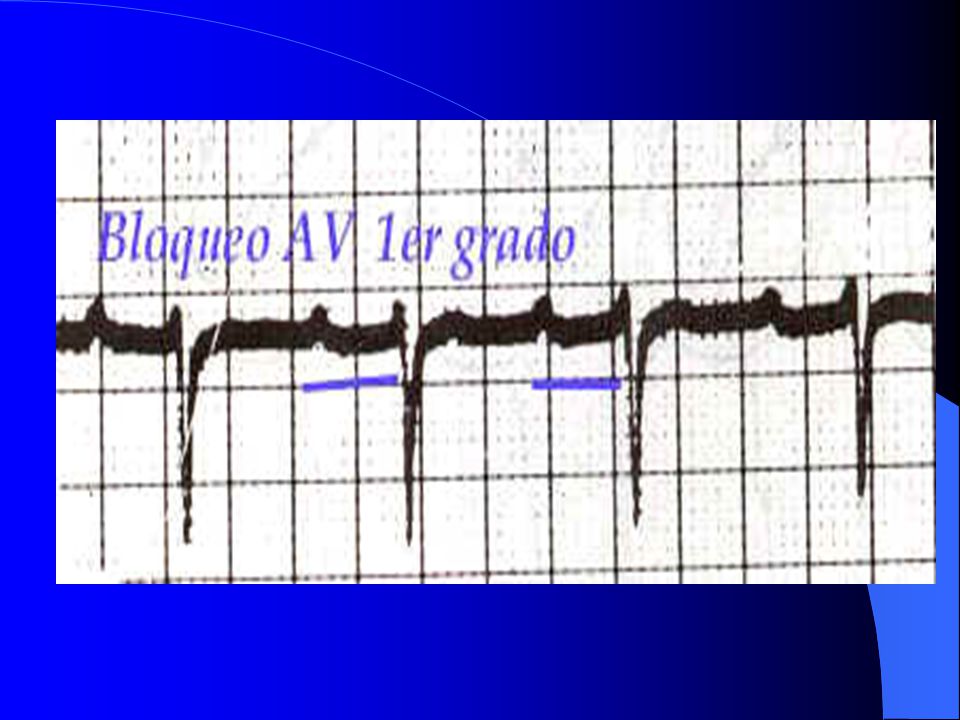

50 Bloqueo AV 1º grado Existe un retardo en la conducción
El PR es mayor a 0.20 Todas las P activan los ventrículos Causas : 1.- prolongación del impulso a nivel auricular 2.-prolongación del AH a nivel nodal 3.- desdoblamiento del potencial hisiano 4.- prolongación del intervalo HV ( his-purkinje) Pronostico : bueno si es asintomático

51

52

53 Bloqueo AV 2º grado Algunas P son conducidas y otras no Se divide en :
a.- Mobitz 1 o wenckebach b.- Mobitz 2

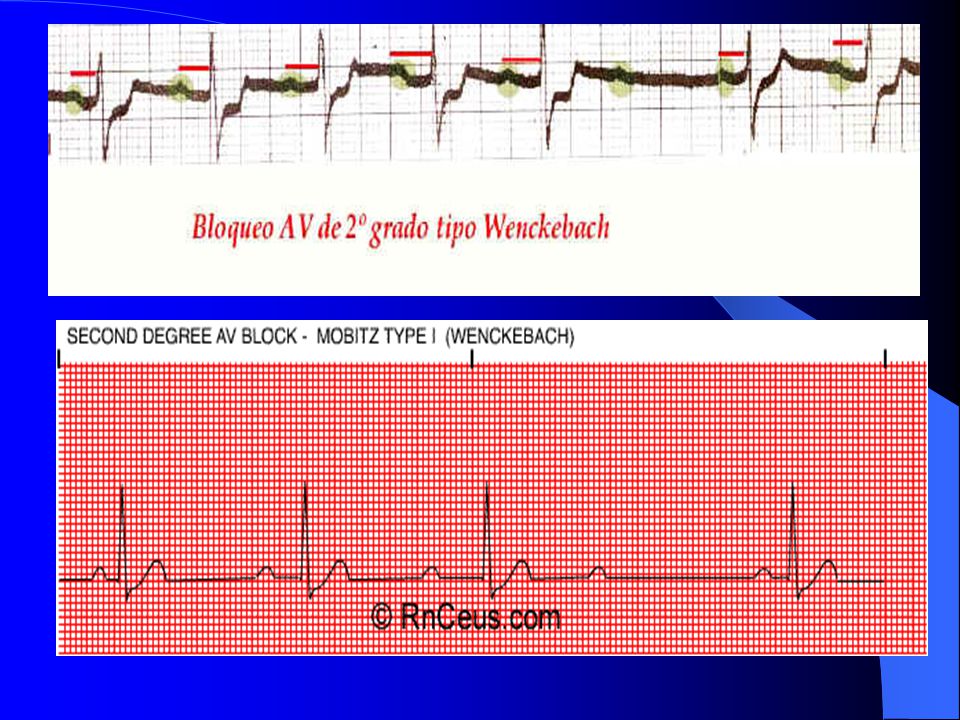

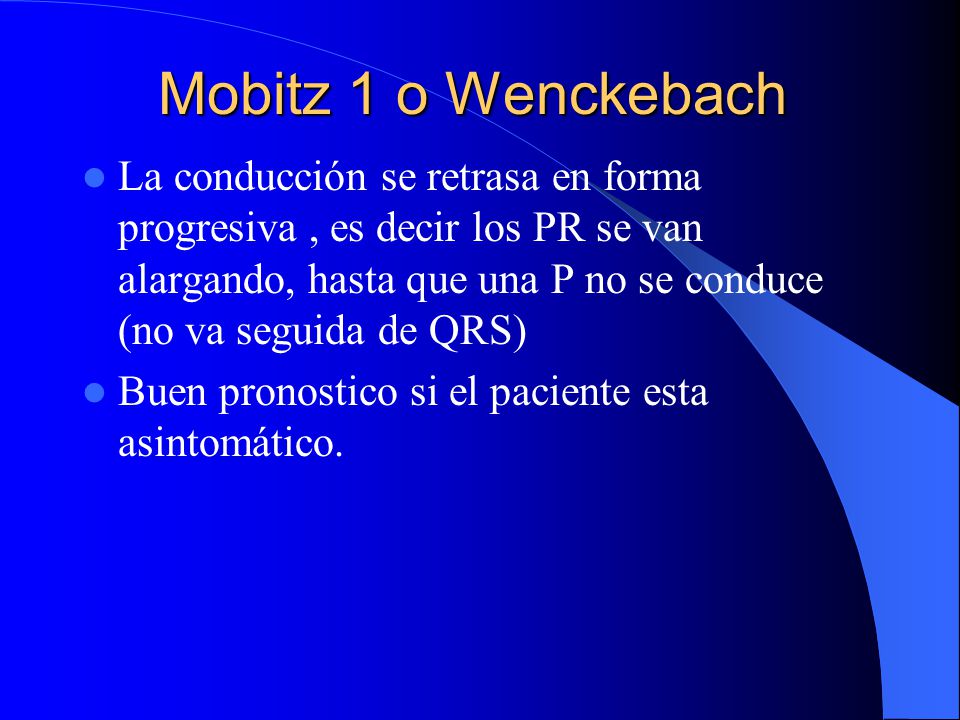

54 Mobitz 1 o Wenckebach La conducción se retrasa en forma progresiva , es decir los PR se van alargando, hasta que una P no se conduce (no va seguida de QRS) Buen pronostico si el paciente esta asintomático.

55

56

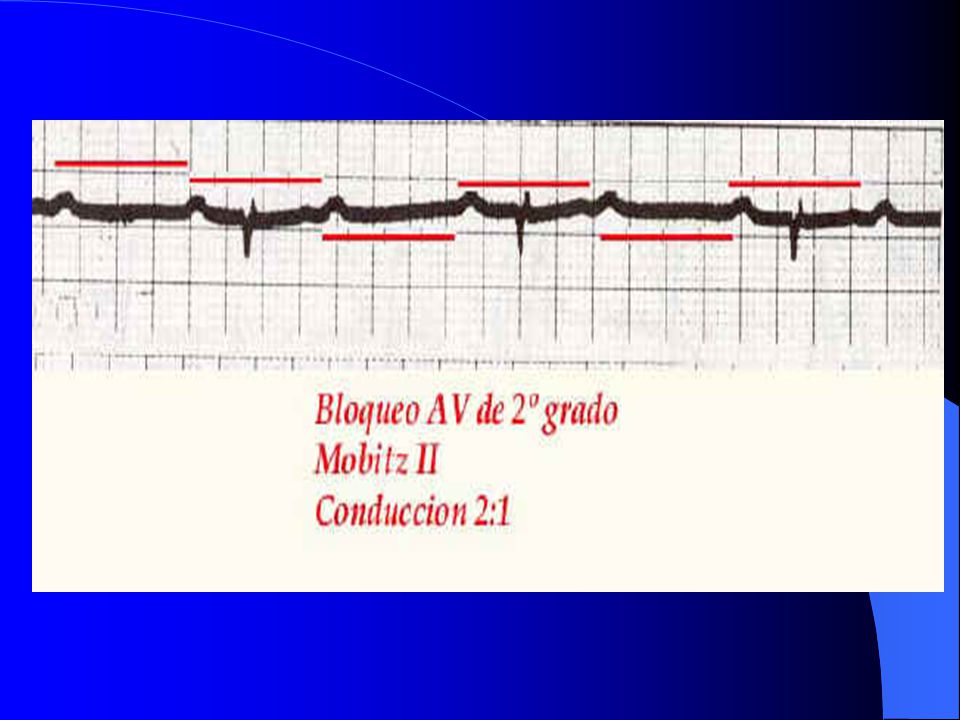

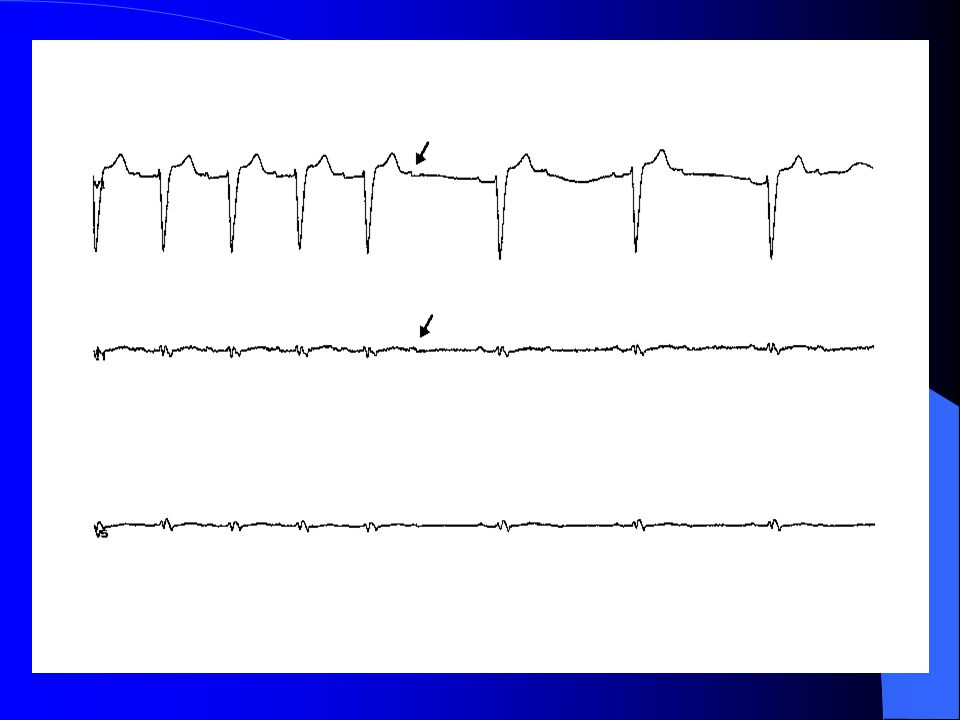

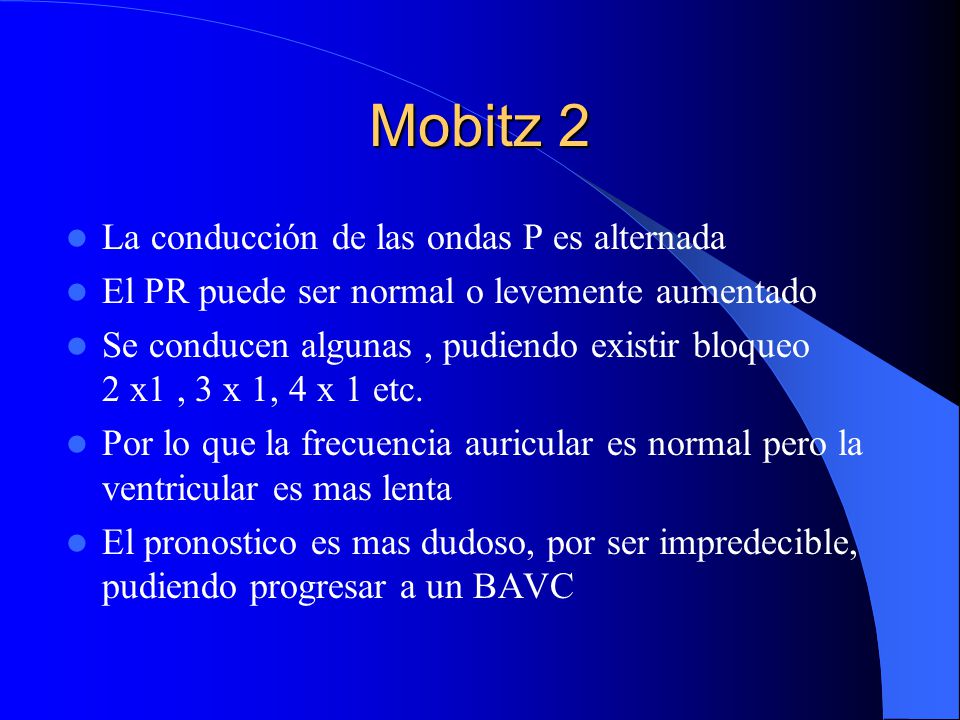

57 Mobitz 2 La conducción de las ondas P es alternada
El PR puede ser normal o levemente aumentado Se conducen algunas , pudiendo existir bloqueo x1 , 3 x 1, 4 x 1 etc. Por lo que la frecuencia auricular es normal pero la ventricular es mas lenta El pronostico es mas dudoso, por ser impredecible, pudiendo progresar a un BAVC

58

59

60

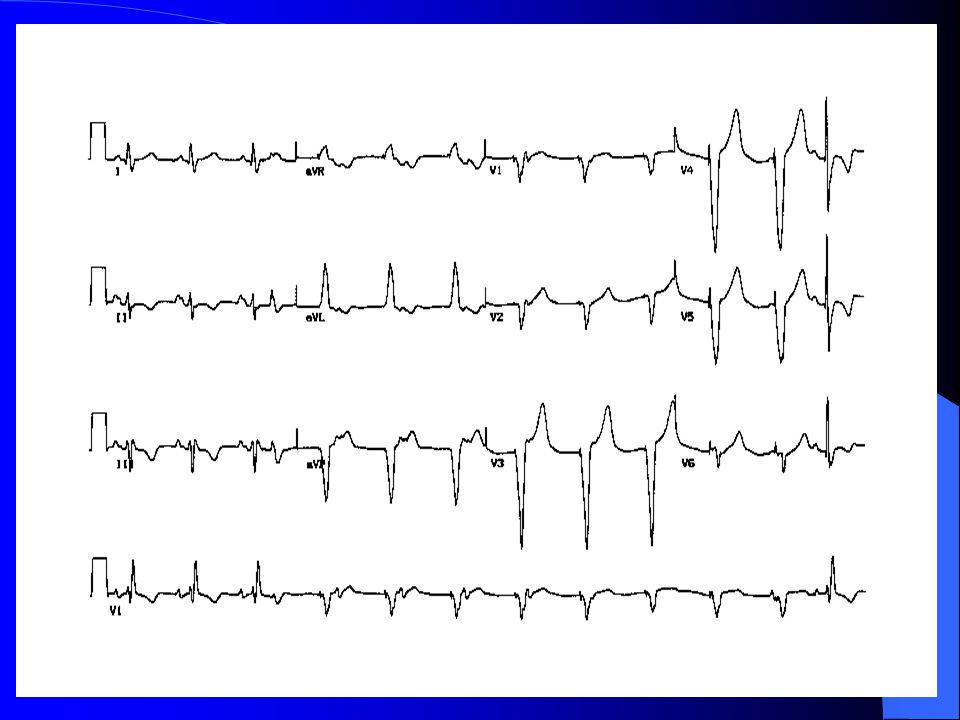

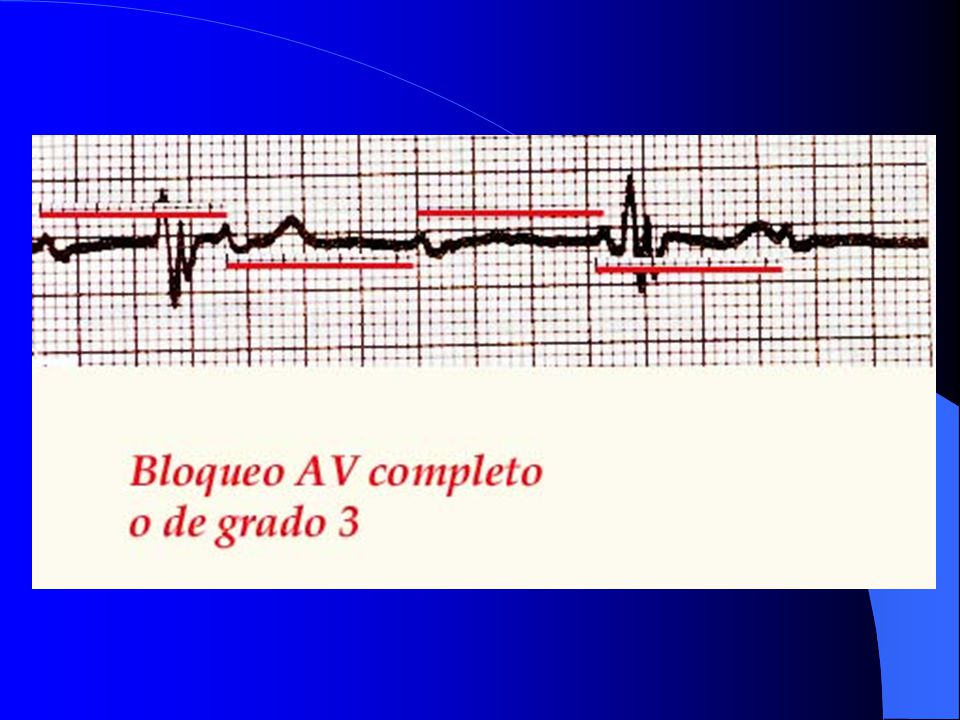

61 Bloqueo AV 3º grado o completo
En este caso ningún impulso sinusal logra pasar a los ventrículos Por lo que existen 2 ritmos independientes. Uno de origen sinusal (P) y otro ventricular (QRS). Como el automatismo del nodo sinusal es mayor que el de los ventrículos, existe mas P que QRS Causas :IAM anterior, intoxicación digitalica, reparación válvula mitral o aortica , fulguración iatrogénica Pronostico : debe instalarse MP

62

63

64

65
