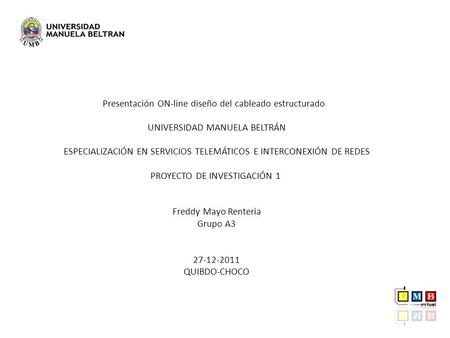

1 Presentación ON-line diseño del cableado estructurado UNIVERSIDAD MANUELA BELTRÁN ESPECIALIZACIÓN EN SERVICIOS TELEMÁTICOS E INTERCONEXIÓN DE REDES PROYECTO DE INVESTIGACIÓN 1 Freddy Mayo Renteria Grupo A3 31-1-2012 QUIBDO-CHOCO

2 Proyecto de cableado estructurado y diseño de red Bankcolombie 1.Se realiza la descripción de la empresa en cada una de sus dependencias y terminales de computo. 2.Ubicación del punto POP, cuarto de comunicaciones, IDF,MDF, RACKS 3.Norma de cableado y selección de la topología física y de red 4.Selección de los dispositivos de red y topología lógica 5.Lista de punto lógicos a instalar, software y hardware nuevos requeridos 6.Segmentación y Direccionamiento IP

3 Importancia del cableado estructurado en la red de un centro de computo Se detallan varias consideraciones para el desarrollo del cableado estructurado. 1.Realizar o ubicarse en un plano geográfico de la edificación para disponer los puntos y puestos de trabajo. 2.Definir el cableado horizontal, vertical, backbone, cuarto de comunicaciones, servidores, racks, patch panel. Etc. 3.Instalación de ductos de canaletas 4.Utilización de dispositivos de red capa 2 y3, eliminar todos los Hubs 5.Tener en cuenta el crecimiento de la red, para la implementación, listando los puntos de datos actuales.

4 Establecimiento de la condiciones del cableado por parte del cliente Presentación de una propuesta técnica donde se incluye el sistema de cableado estructurado y de puesta a tierra. Descripción de los materiales a utilizar, inversión económica de los mismo (sin incluir mano de obra) Diseño de infraestructura de telecomunicaciones para un datacenter

5 Se plantea la situación actual de la institución, para verificar la infraestructura, y posteriormente determinar las necesidades. Se realiza una propuesta técnica donde se establecen la ubicación de los equipos de telecomunicaciones, el diseño de las rutas de cableado horizontal y vertical, puesta a tierra, racks, servidores, patch panel y telefonía IP. Se realiza el estudio de costos de la implementación de la propuesta técnica Estudio y diseño de una red de cableado estructurado inteligente y un sistema de telefonía IP para el municipio de la ciudad de piñas

6 Conclusiones Hay que tener cuidado con los errores de implementación porque pueden convertirse en costos, muy elevados al punto de colapsar todo el proyecto. No adquirir implementos de segunda mano No siempre se cumplirá en la totalidad con el diseño, ya que las características del edificio y las exigencias del cliente definen el diseño real. El presupuesto puede variar de acuerdo con las exigencias y muchas veces hay que ajustarlo a lo que disponga el cliente. La administración de la red es fundamental por ello es muy importante realizar el etiquetado y documentado de la red. En el diseño hay que permitir el crecimiento modular, programado y controlado de la red.
