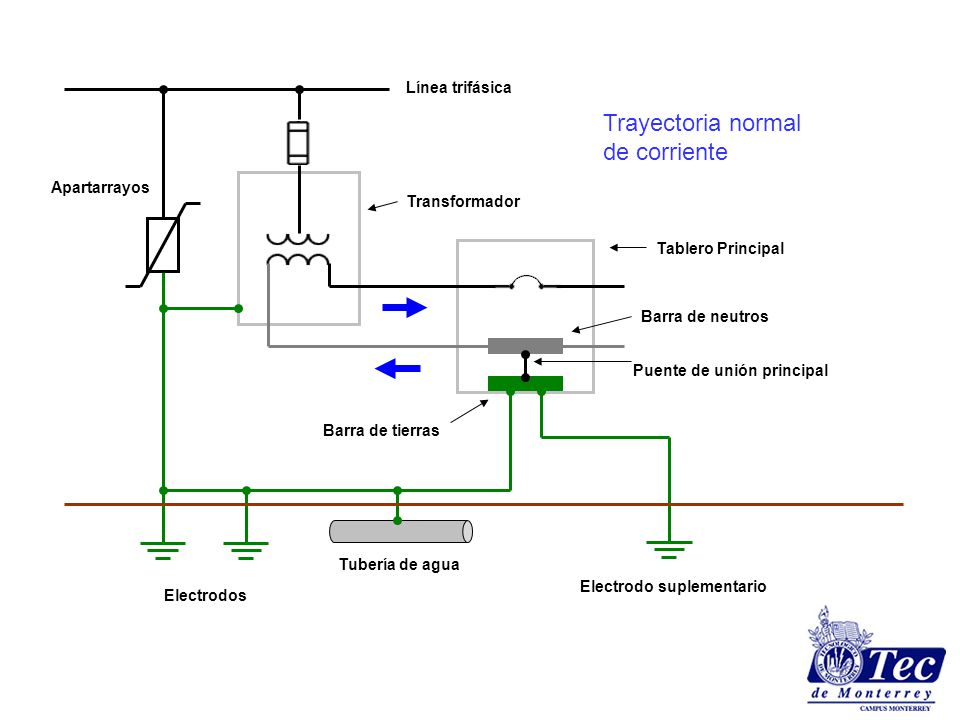

Trayectoria normal de corriente

Presentación del tema: "Trayectoria normal de corriente"— Transcripción de la presentación:

1 Trayectoria normal de corriente
Línea trifásica Trayectoria normal de corriente Apartarrayos Transformador Tablero Principal Barra de neutros Puente de unión principal Barra de tierras Tubería de agua Electrodo suplementario Electrodos

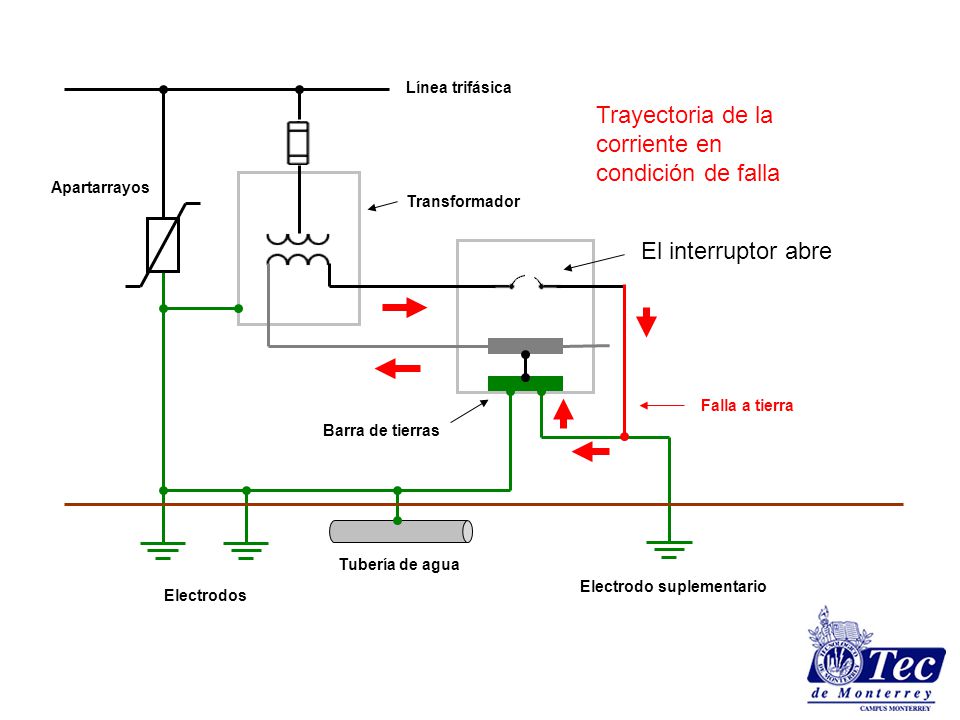

2 Trayectoria de la corriente en condición de falla
Línea trifásica Trayectoria de la corriente en condición de falla Apartarrayos Transformador El interruptor abre Falla a tierra Barra de tierras Tubería de agua Electrodo suplementario Electrodos

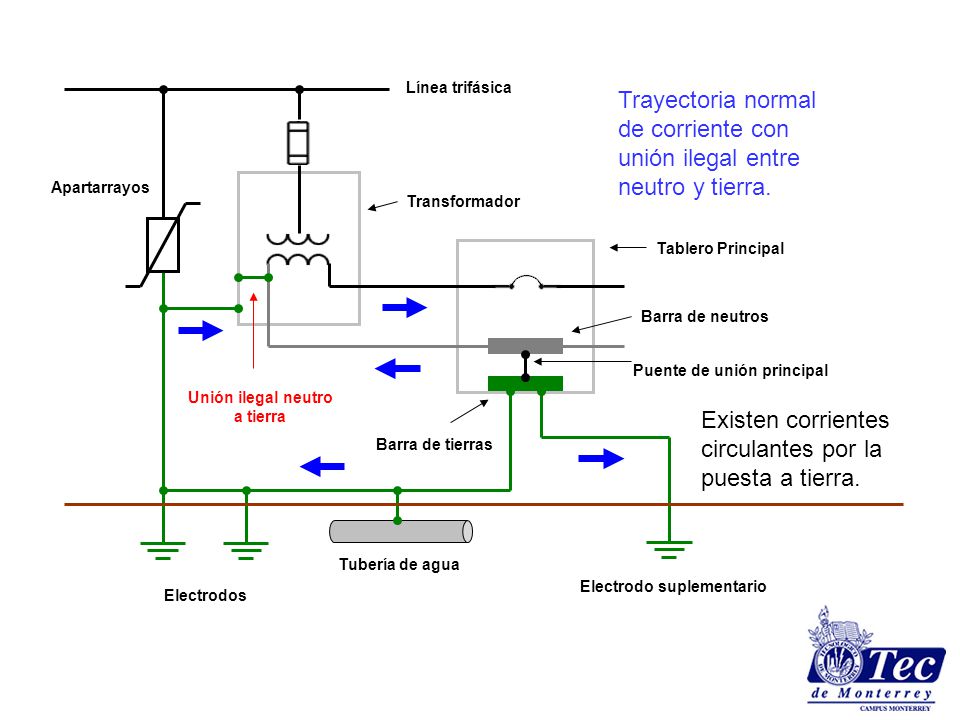

3 Unión ilegal neutro a tierra
Línea trifásica Trayectoria normal de corriente con unión ilegal entre neutro y tierra. Apartarrayos Transformador Tablero Principal Barra de neutros Puente de unión principal Unión ilegal neutro a tierra Existen corrientes circulantes por la puesta a tierra. Barra de tierras Tubería de agua Electrodo suplementario Electrodos

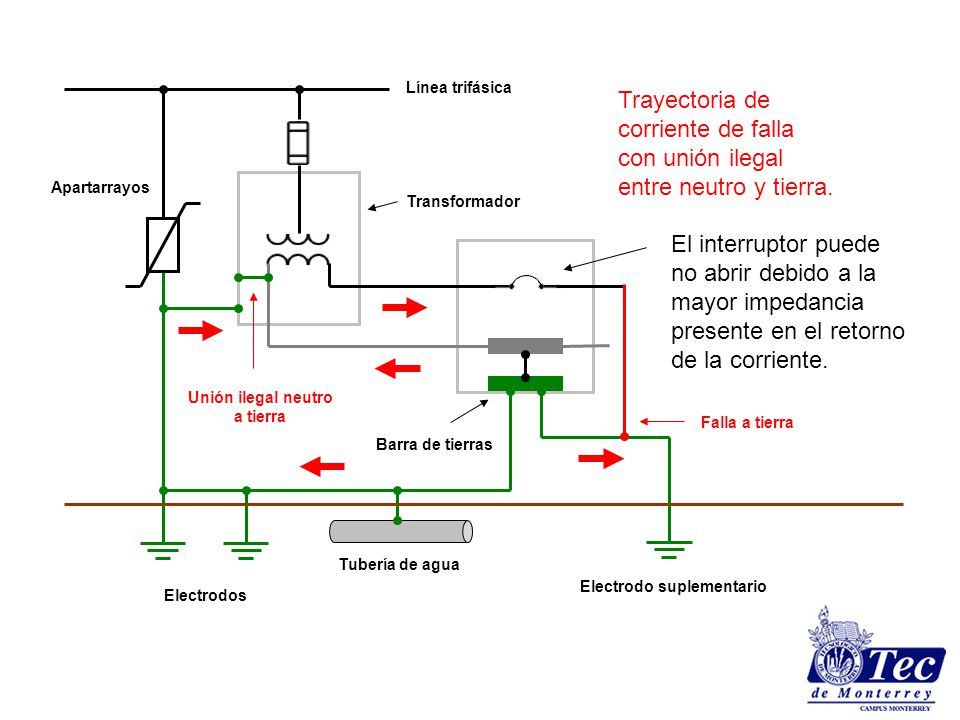

4 Unión ilegal neutro a tierra
Línea trifásica Trayectoria de corriente de falla con unión ilegal entre neutro y tierra. Apartarrayos Transformador El interruptor puede no abrir debido a la mayor impedancia presente en el retorno de la corriente. Unión ilegal neutro a tierra Falla a tierra Barra de tierras Tubería de agua Electrodo suplementario Electrodos

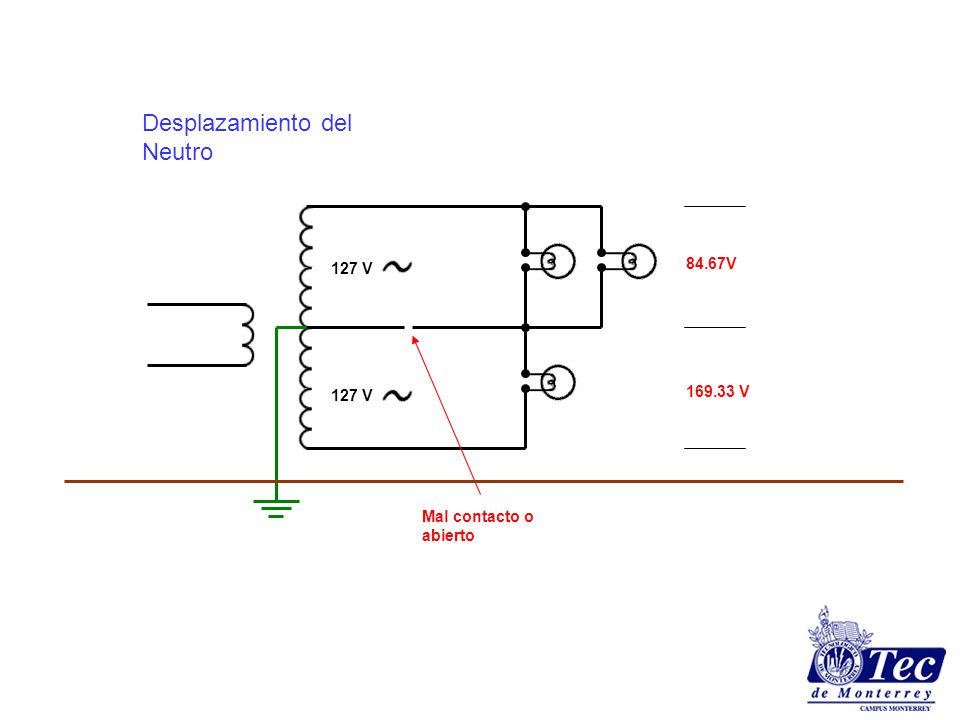

5 Desplazamiento del Neutro
127 V 84.67V 127 V V Mal contacto o abierto

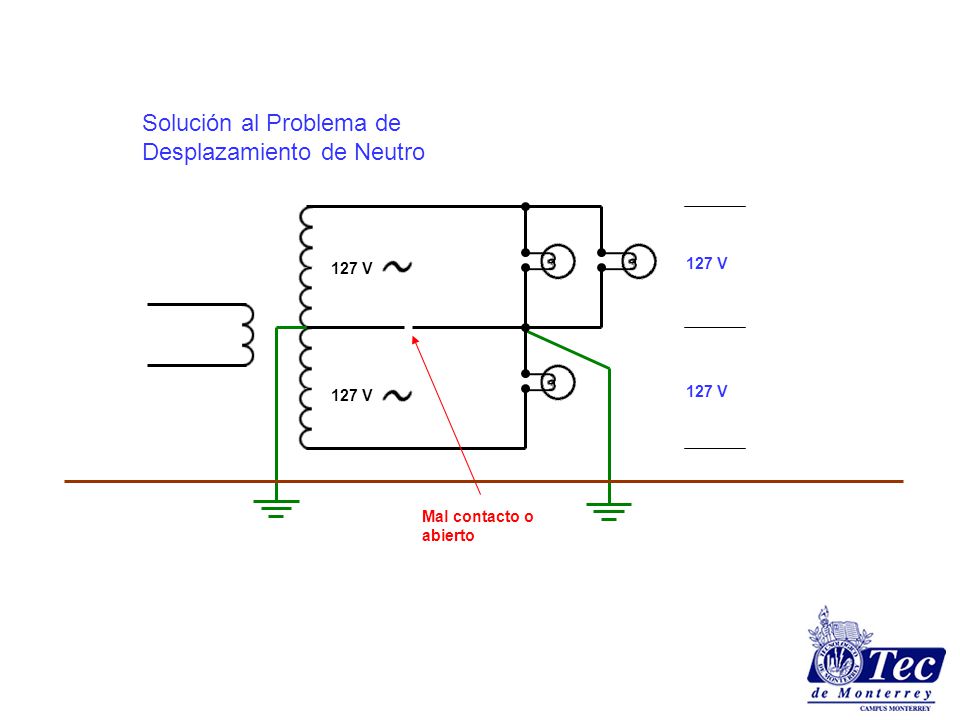

6 Solución al Problema de Desplazamiento de Neutro
127 V 127 V 127 V 127 V Mal contacto o abierto
