CARACTERISTICAS DE UN CANAL DE COMUNICACIONES

Presentación del tema: "CARACTERISTICAS DE UN CANAL DE COMUNICACIONES"— Transcripción de la presentación:

1

2 CARACTERISTICAS DE UN CANAL DE COMUNICACIONES
-Ganancia Respuesta de frecuencia Ancho de Banda (Hz) Ruido -Tasa de errores

3 GANANCIA A= Pout/Pin Si A>1 es un amplificador
Si A =1 es un transductor Si A <1 es un atenuador P salida P entrada canal

4 Características físicas del canal de comunicaciones
Respuesta de frecuencia Ancho de banda RANGO DE FRECUENCIAS CUYA POTENCIA DE SALIDA > ½ DE LA MAXIMA Frecuencias de corte

5 La distorsión de retardo.
DISTORCION DE LA SEÑAL La atenuación. La distorsión de retardo. El ruido.

6 Atenuación. La energía de la señal decae con la distancia en cualquier medio de trasmisión

7 Distorsión de Retardo. La distorsión de retardo, significa que al enviar determinada señal una parte de ella se transmita más rápido que otra

8 El ruido Es una señal no deseada que acompaña la transmisión de una señal. Es el factor principal que limita el desempeño de un sistema de comunicaciones.

9 Ruido Térmico: Es producido por la agitación térmica de electrones dentro del medio conductor.
Ruido de Intermodulación: Consiste en que cuando distintas frecuencias comparten el mismo medio de transmisión provocan entre sí señales de ruido. Diafonía: Se produce cuando hay un acoplamiento entre líneas que transportan las señales. Ruido Impulsivo: Se trata de impulsos discontinuos de poca duración y de gran amplitud que afectan a la señal.

10 Relacion señal ruido POTENCIAS s/r=señal/ruido= ideal 40000 veces

11 El BER (Bit Error Rate) tasa de error de bit
ERRORES El BER (Bit Error Rate) tasa de error de bit UN CANAL QUE ENTREGA UNA TASA DE ERROR >104, SE CONSIDERA UN CANAL DEFECTUOSO canal

12 Sean a , b y n números positivos Si bn = a

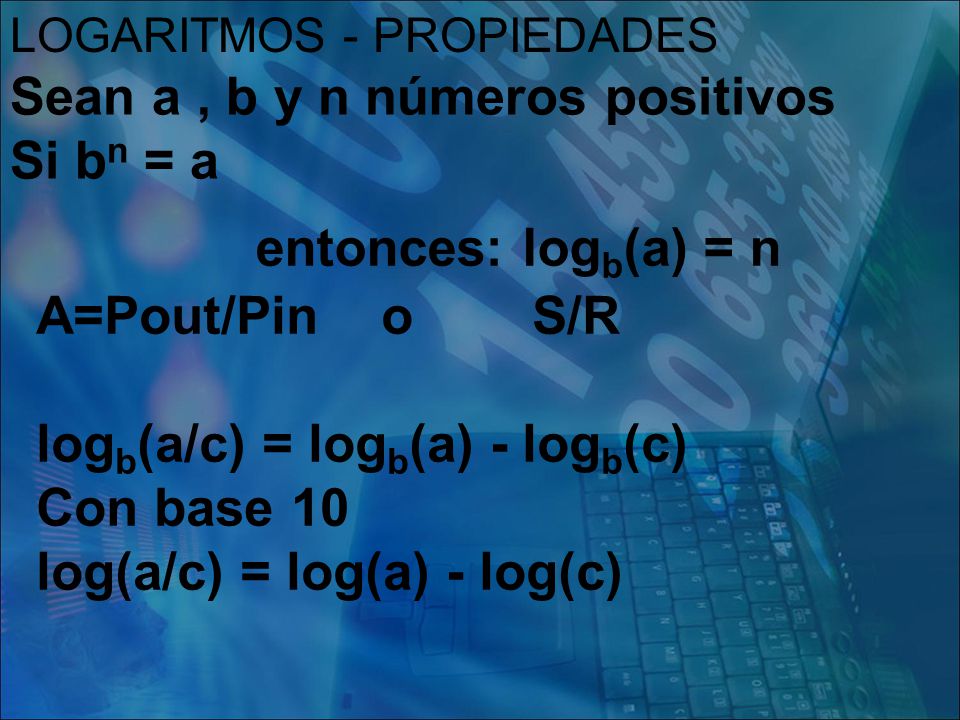

LOGARITMOS - PROPIEDADES Sean a , b y n números positivos Si bn = a entonces: logb(a) = n A=Pout/Pin o S/R logb(a/c) = logb(a) - logb(c) Con base 10 log(a/c) = log(a) - log(c)

13 DECIBEL NdB = 10 log (P1 / P2)veces
 Es una unidad adimensional que es utilizada para facilitar el cálculo y poder realizar gráficas en escalas reducidas El decibel es la cantidad expresada como : ( 10 X logaritmo en base 10 de la cantidad ) Si no se expresa la base es 10 NdB = 10 log (P1 / P2)veces Con P2=1mw NdBm = 10 log Pmw

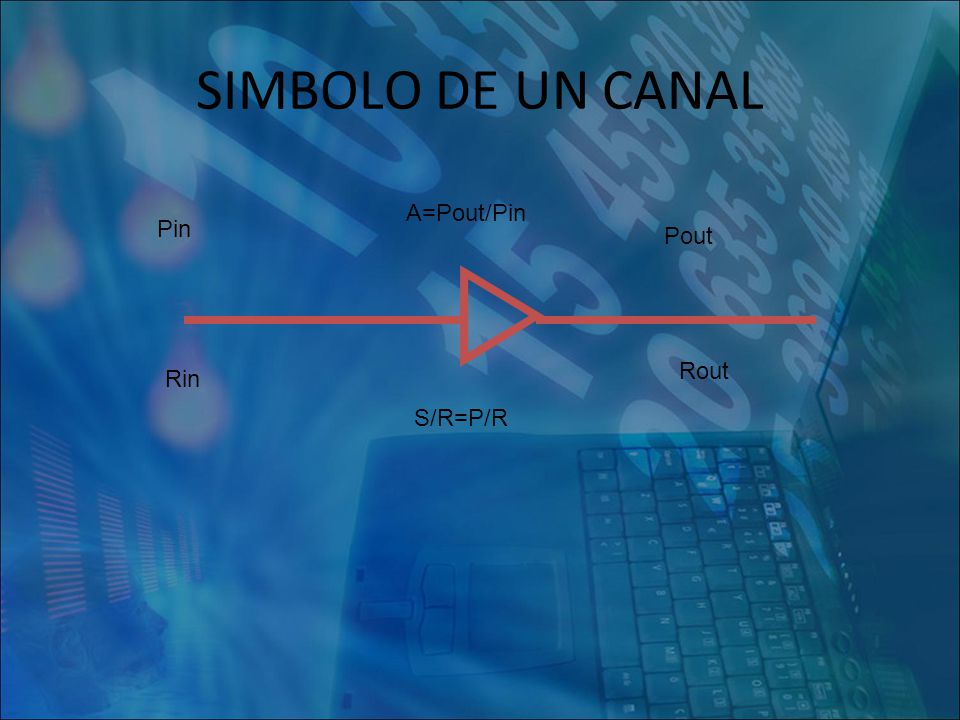

14 SIMBOLO DE UN CANAL A=Pout/Pin Pin Pout Rout Rin S/R=P/R

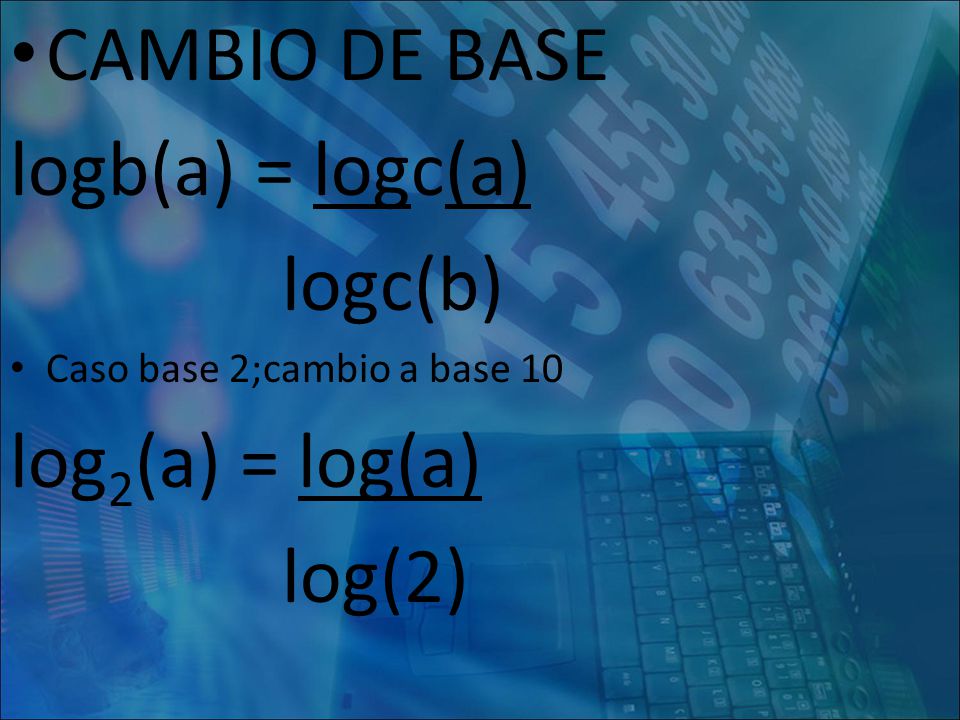

15 CAMBIO DE BASE logb(a) = logc(a) logc(b) log2(a) = log(a) log(2)
Caso base 2;cambio a base 10 log2(a) = log(a) log(2)

16 Capacidad del canal C = W log2 (1 + S/N veces )
El resultado de Shannon muestra la máxima capacidad del canal en bits por segundo y obedece la siguiente ecuación: C = W log2 (1 + S/N veces ) En donde: C es la capacidad del canal en bps y W es el ancho de banda en Hz.

17 notas Si xdB=10log P entonces P=10 xdB/10
Si C = W log2 (1 + S/N veces ) cambio base Considerando s/n>>1 y log2=0,3 C=W log S/N 0,3

18 Caso canal telefonico Con s/r 40.000 veces y ancho de banda 3000 Hz
C=3000Hz log =46Kbps 0,3

19 SE DEBE PRACTICAR Largo es el camino de la enseñanza por medio de teorías; breve y eficaz por medio de ejemplos FIN
