SISTEMAS DE REPRESENTACIÓN 2º CURSO ITOP

Presentación del tema: "SISTEMAS DE REPRESENTACIÓN 2º CURSO ITOP"— Transcripción de la presentación:

1 SISTEMAS DE REPRESENTACIÓN 2º CURSO ITOP
ÁNGULOS Y TRIEDROS

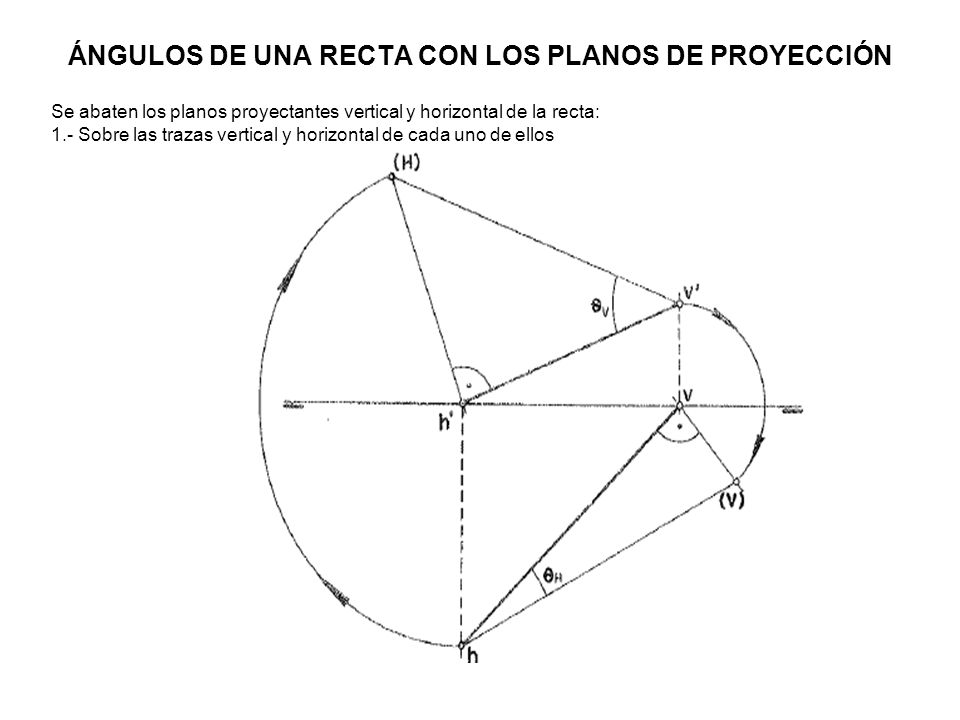

2 ÁNGULOS DE UNA RECTA CON LOS PLANOS DE PROYECCIÓN
Se abaten los planos proyectantes vertical y horizontal de la recta: 1.- Sobre las trazas vertical y horizontal de cada uno de ellos

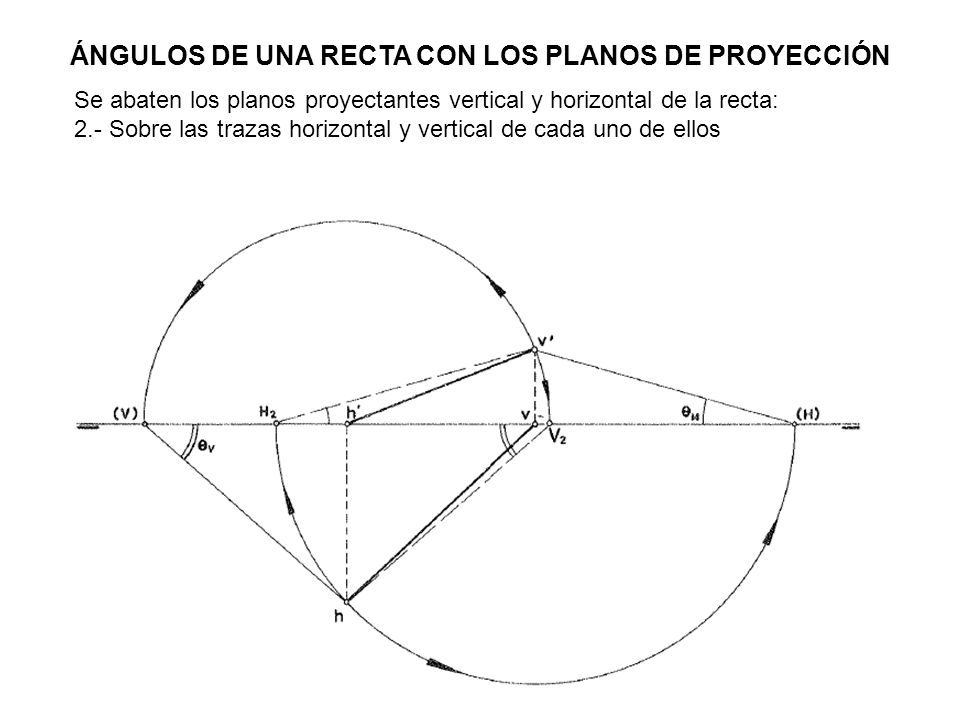

3 ÁNGULOS DE UNA RECTA CON LOS PLANOS DE PROYECCIÓN
Se abaten los planos proyectantes vertical y horizontal de la recta: 2.- Sobre las trazas horizontal y vertical de cada uno de ellos

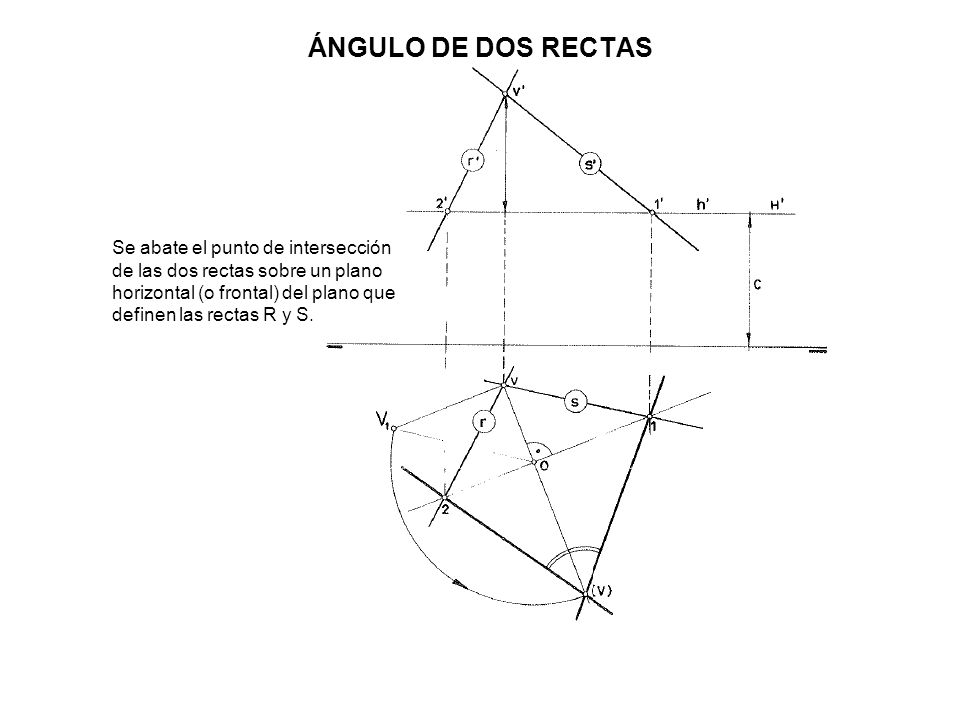

4 ÁNGULO DE DOS RECTAS Se abate el punto de intersección de las dos rectas sobre un plano horizontal (o frontal) del plano que definen las rectas R y S.

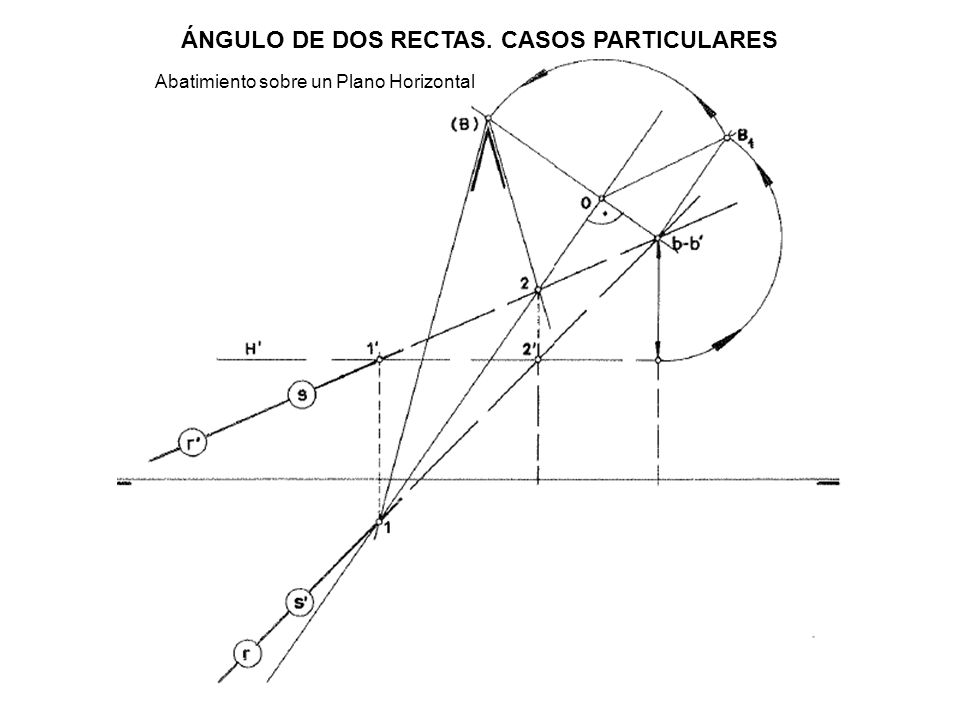

5 ÁNGULO DE DOS RECTAS. CASOS PARTICULARES
Abatimiento sobre un Plano Horizontal

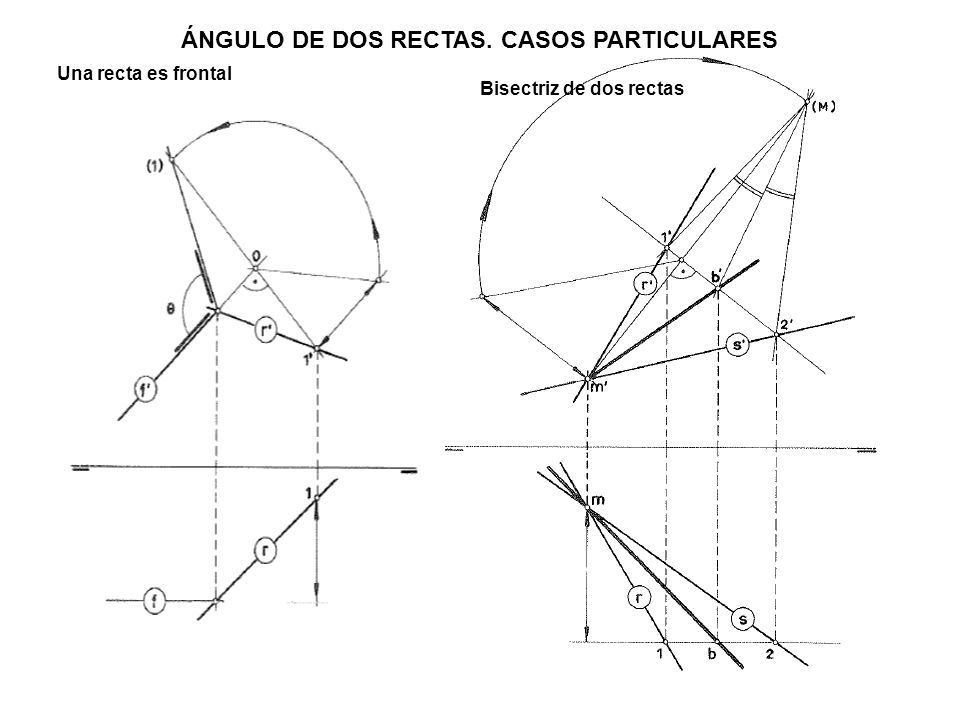

6 ÁNGULO DE DOS RECTAS. CASOS PARTICULARES
Una recta es frontal Bisectriz de dos rectas

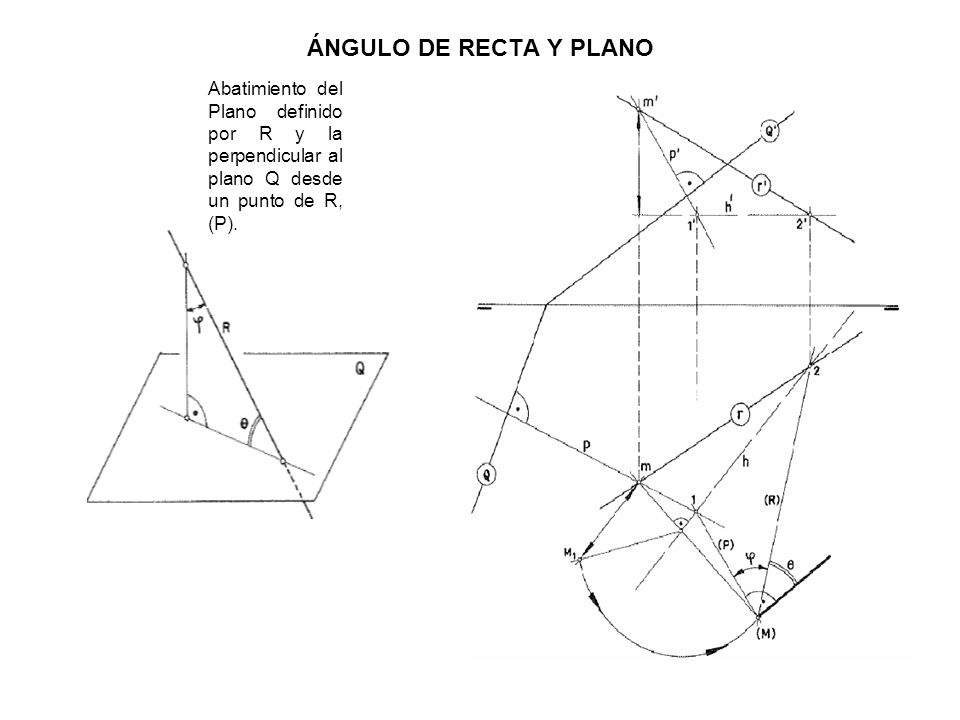

7 ÁNGULO DE RECTA Y PLANO Abatimiento del Plano definido por R y la perpendicular al plano Q desde un punto de R, (P).

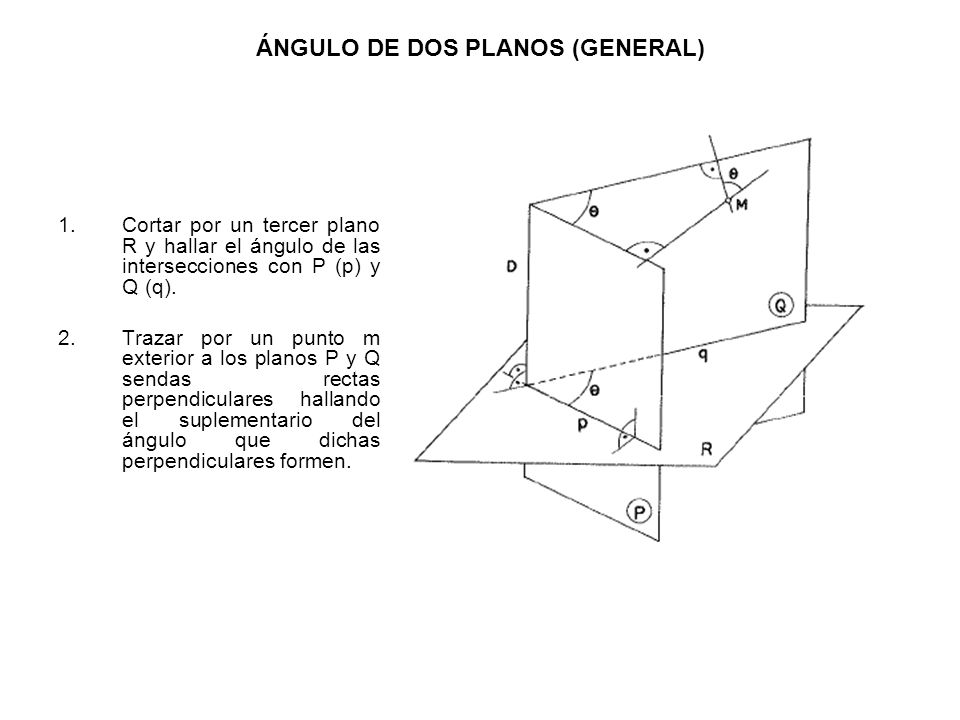

8 ÁNGULO DE DOS PLANOS (GENERAL)
Cortar por un tercer plano R y hallar el ángulo de las intersecciones con P (p) y Q (q). Trazar por un punto m exterior a los planos P y Q sendas rectas perpendiculares hallando el suplementario del ángulo que dichas perpendiculares formen.

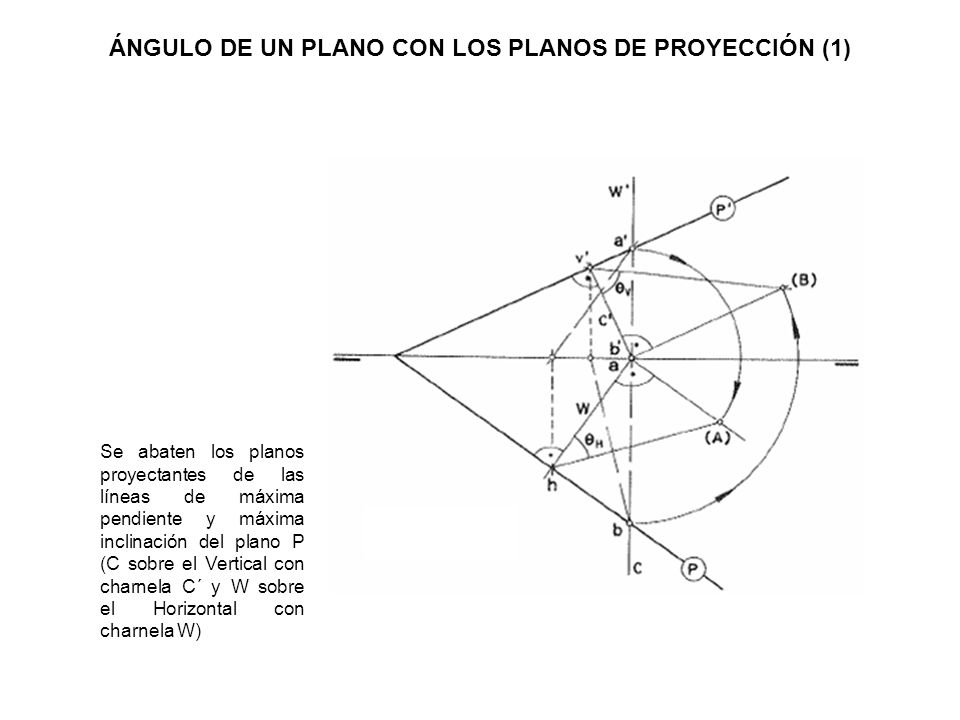

9 ÁNGULO DE UN PLANO CON LOS PLANOS DE PROYECCIÓN (1)
Se abaten los planos proyectantes de las líneas de máxima pendiente y máxima inclinación del plano P (C sobre el Vertical con charnela C´ y W sobre el Horizontal con charnela W)

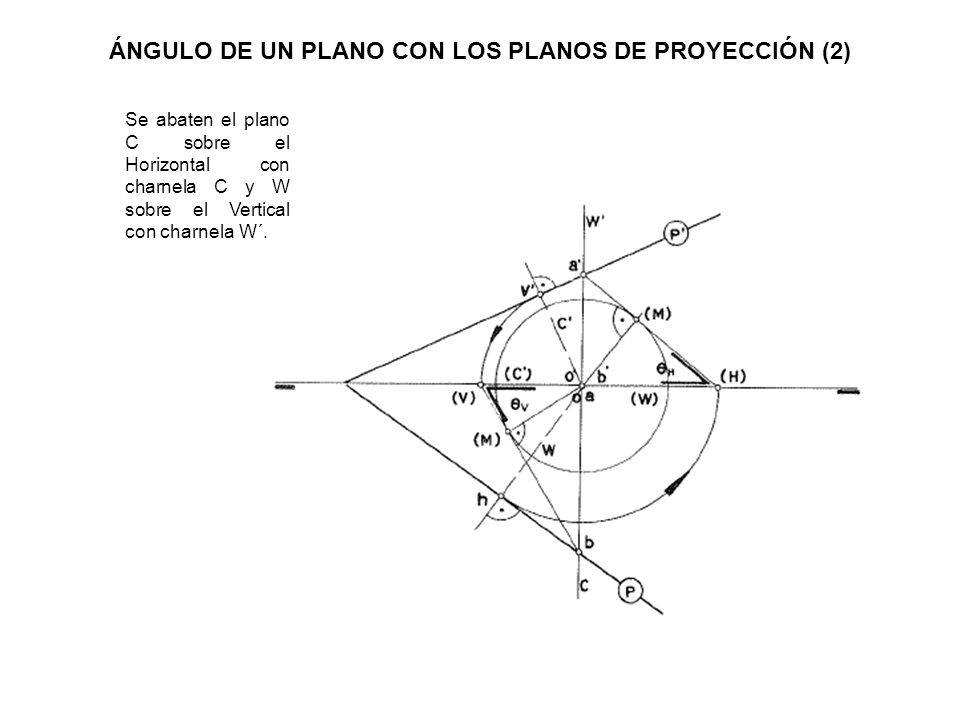

10 ÁNGULO DE UN PLANO CON LOS PLANOS DE PROYECCIÓN (2)
Se abaten el plano C sobre el Horizontal con charnela C y W sobre el Vertical con charnela W´.

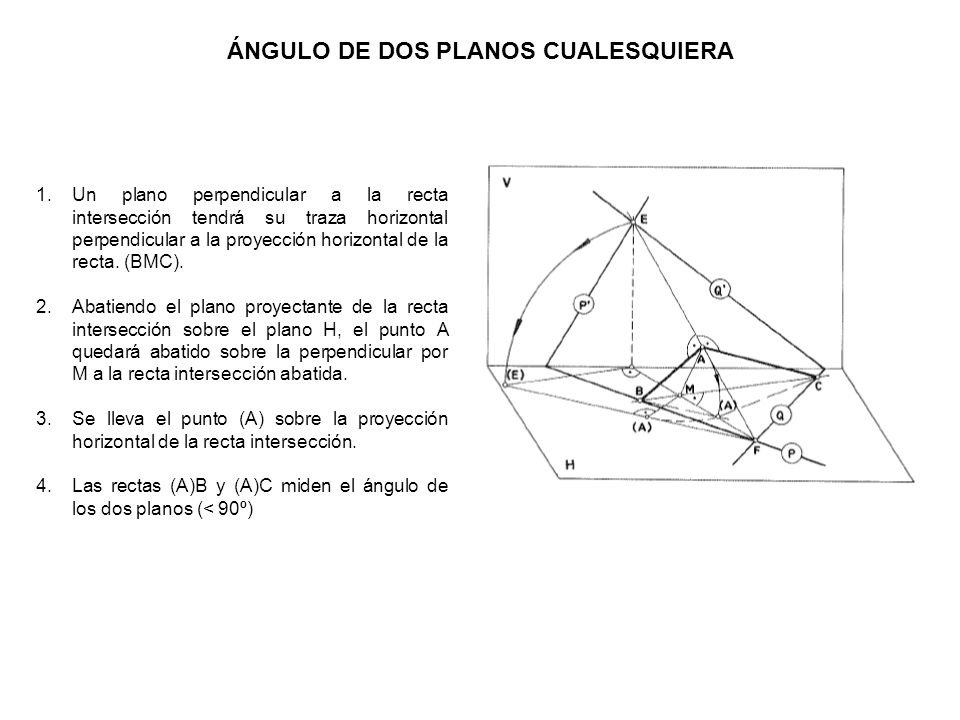

11 ÁNGULO DE DOS PLANOS CUALESQUIERA
Un plano perpendicular a la recta intersección tendrá su traza horizontal perpendicular a la proyección horizontal de la recta. (BMC). Abatiendo el plano proyectante de la recta intersección sobre el plano H, el punto A quedará abatido sobre la perpendicular por M a la recta intersección abatida. Se lleva el punto (A) sobre la proyección horizontal de la recta intersección. Las rectas (A)B y (A)C miden el ángulo de los dos planos (< 90º)

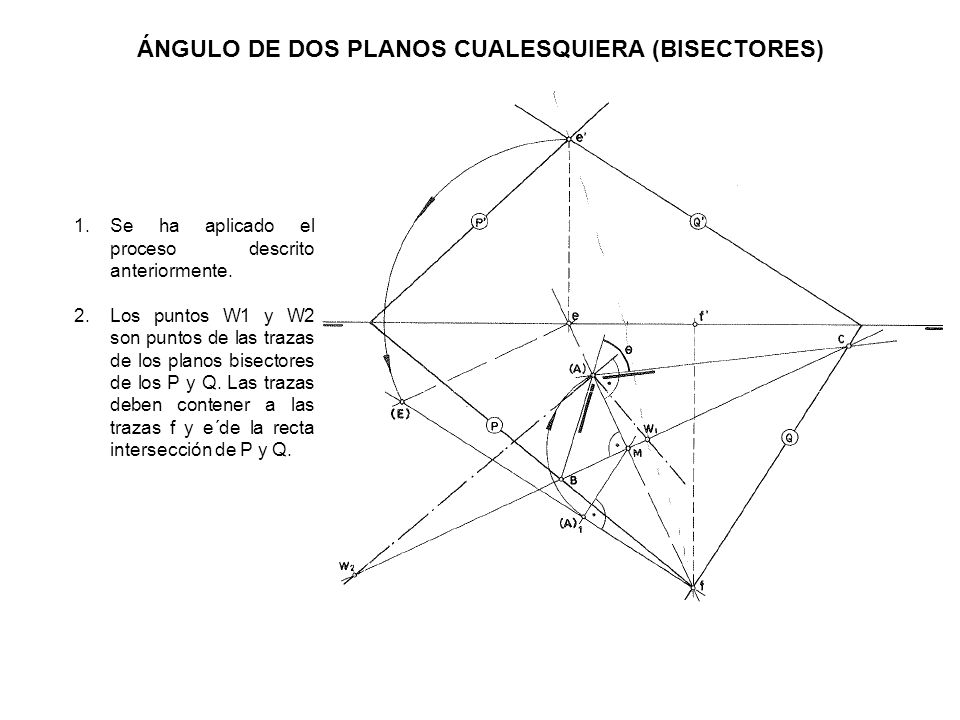

12 ÁNGULO DE DOS PLANOS CUALESQUIERA (BISECTORES)
Se ha aplicado el proceso descrito anteriormente. Los puntos W1 y W2 son puntos de las trazas de los planos bisectores de los P y Q. Las trazas deben contener a las trazas f y e´de la recta intersección de P y Q.

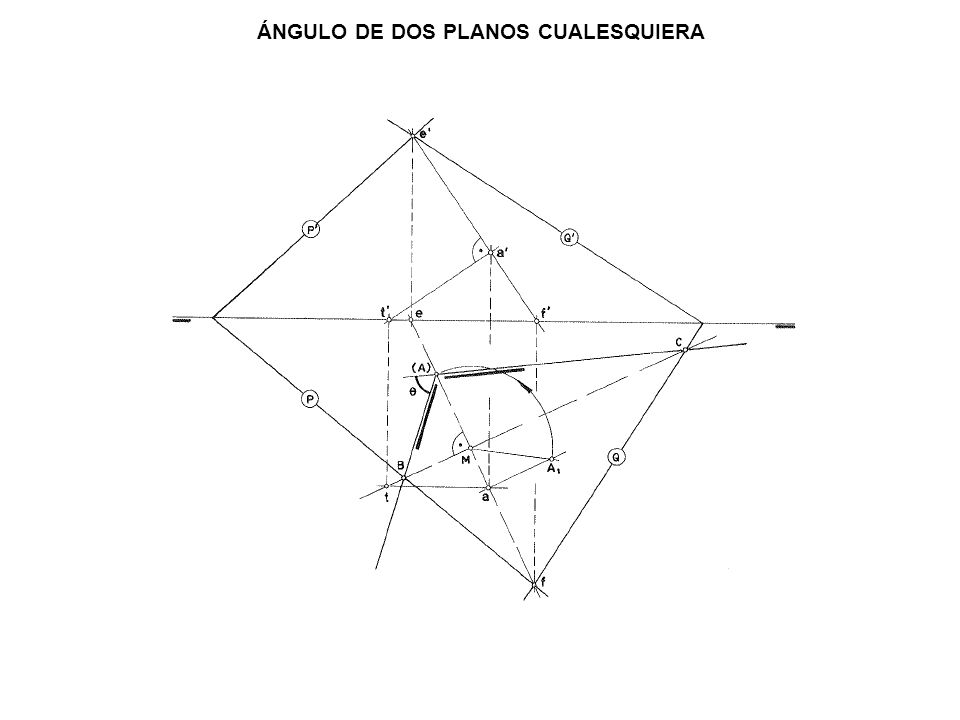

13 ÁNGULO DE DOS PLANOS CUALESQUIERA

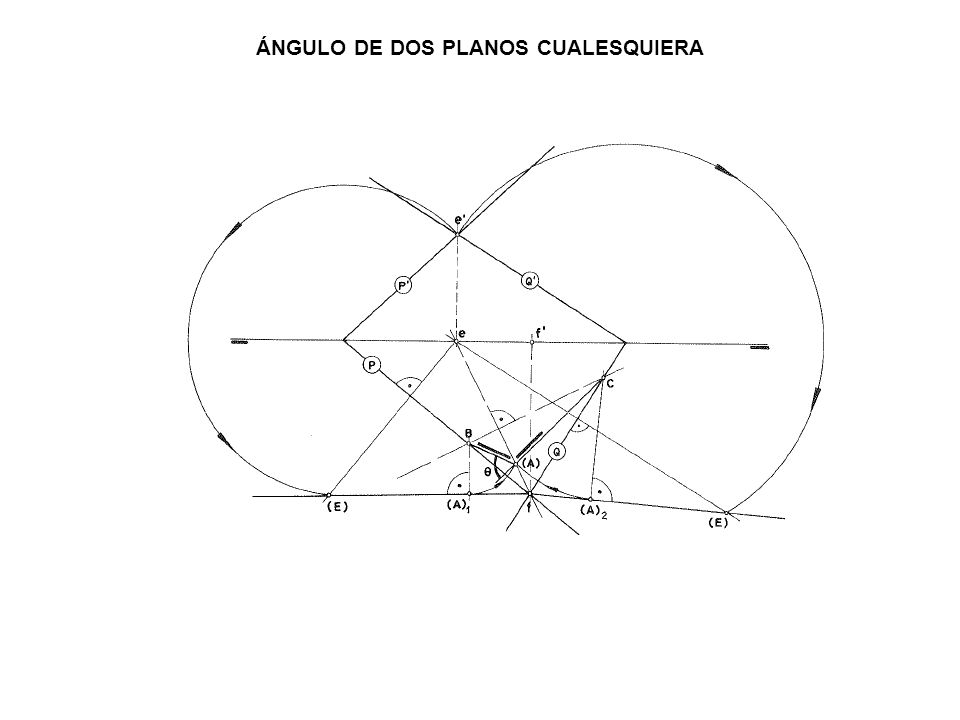

14 ÁNGULO DE DOS PLANOS CUALESQUIERA

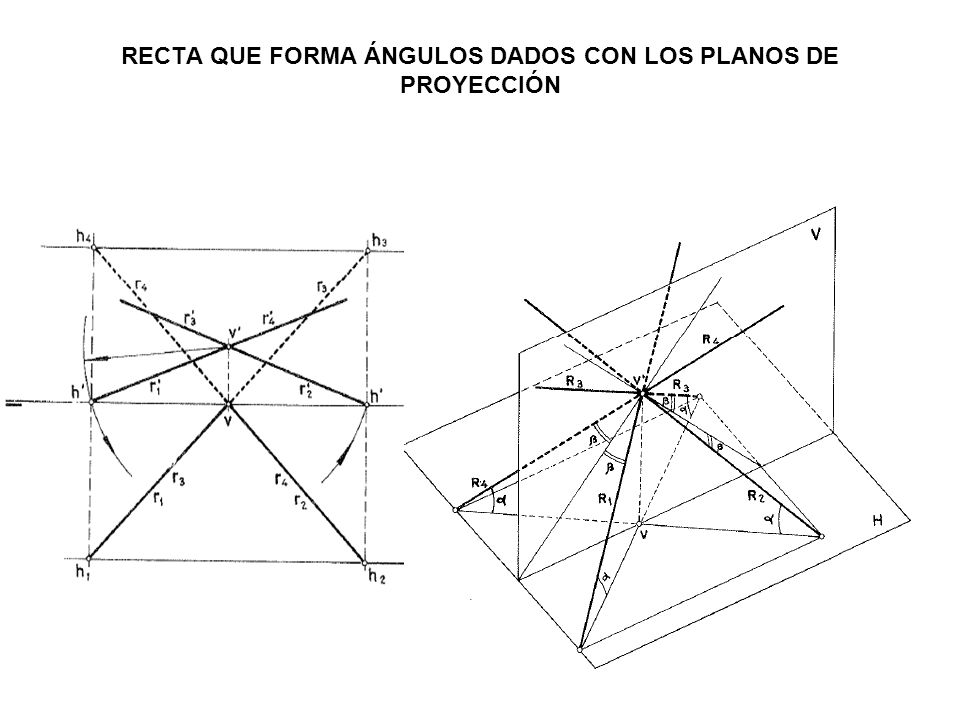

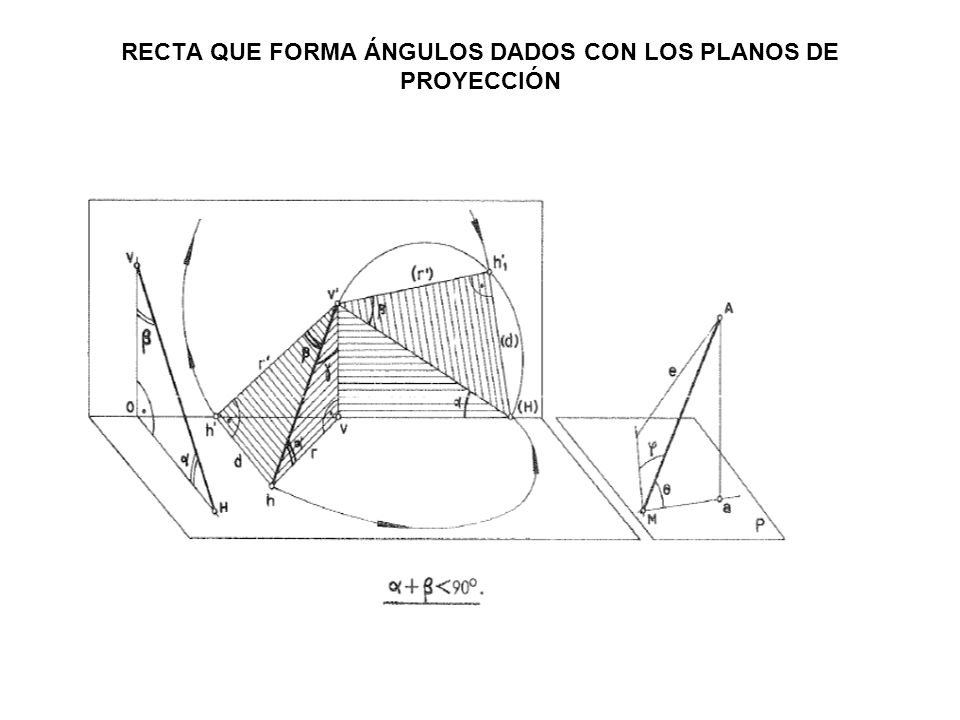

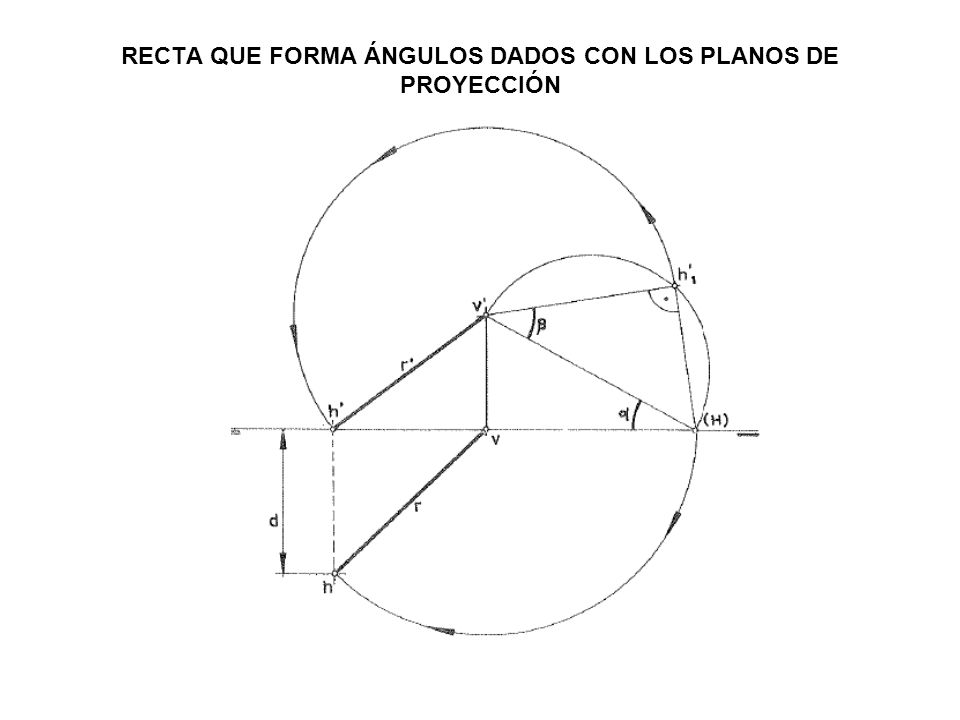

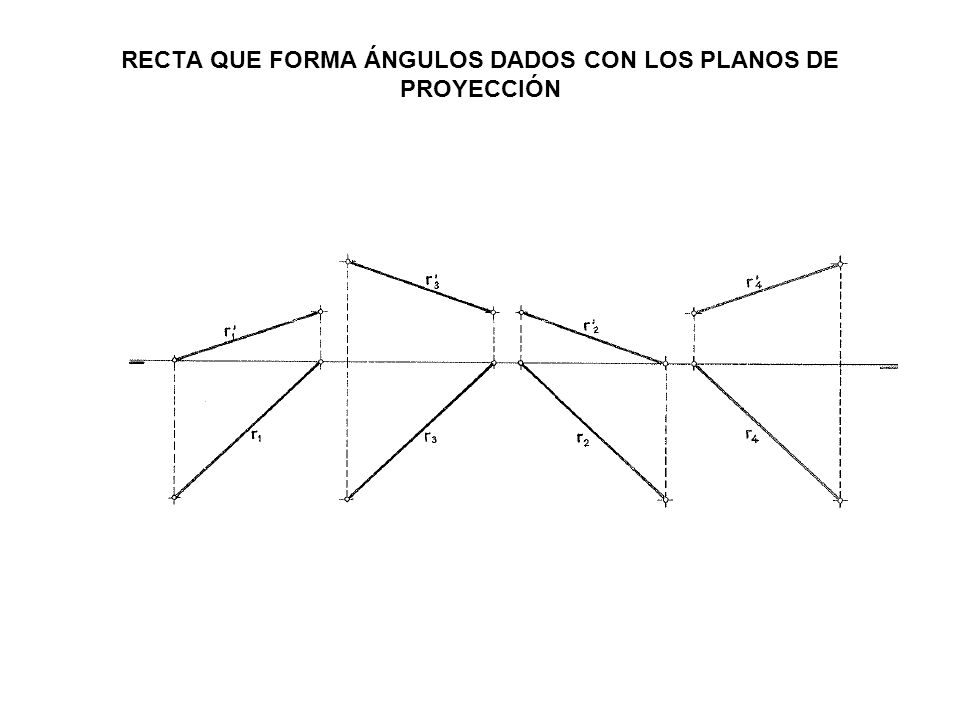

15 RECTA QUE FORMA ÁNGULOS DADOS CON LOS PLANOS DE PROYECCIÓN

16 RECTA QUE FORMA ÁNGULOS DADOS CON LOS PLANOS DE PROYECCIÓN

17 RECTA QUE FORMA ÁNGULOS DADOS CON LOS PLANOS DE PROYECCIÓN

18 RECTA QUE FORMA ÁNGULOS DADOS CON LOS PLANOS DE PROYECCIÓN

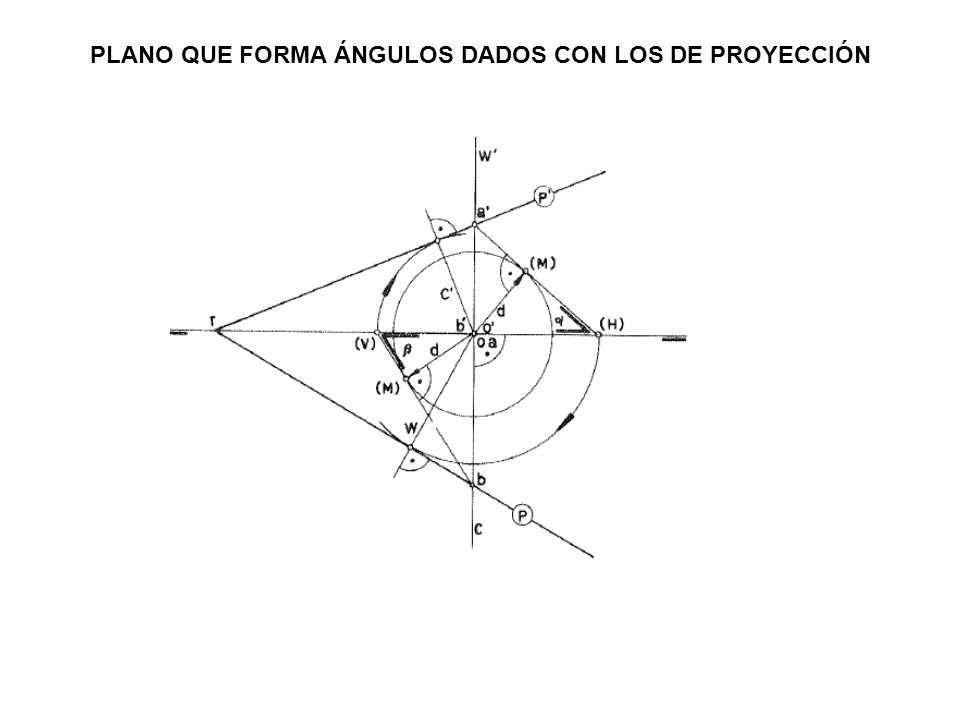

19 PLANO QUE FORMA ÁNGULOS DADOS CON LOS DE PROYECCIÓN

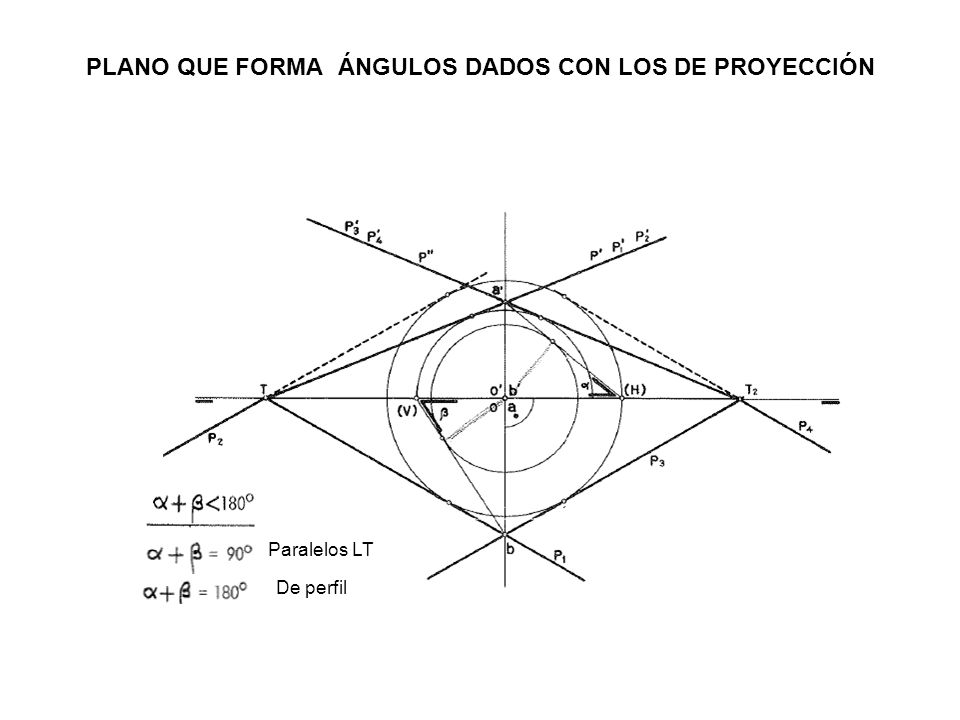

20 PLANO QUE FORMA ÁNGULOS DADOS CON LOS DE PROYECCIÓN
Paralelos LT De perfil

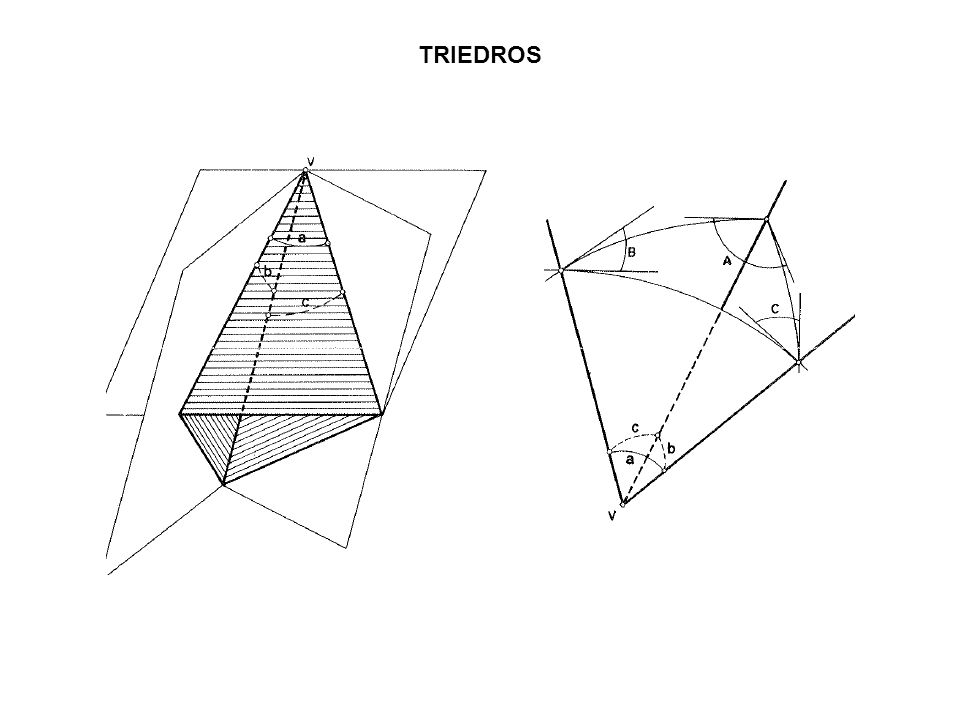

21 TRIEDROS

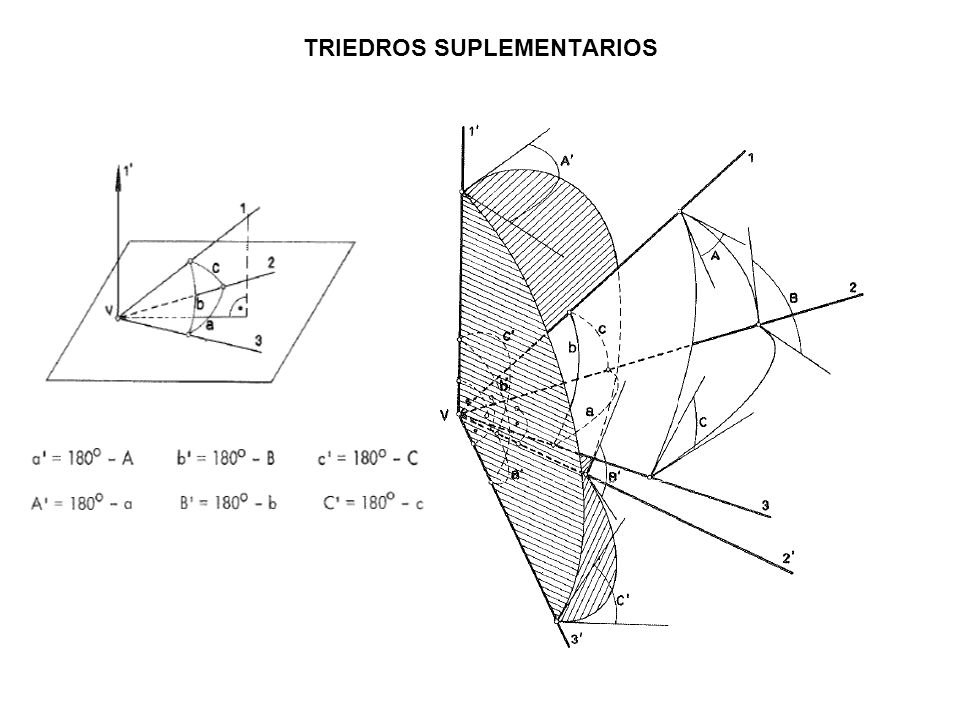

22 TRIEDROS SUPLEMENTARIOS

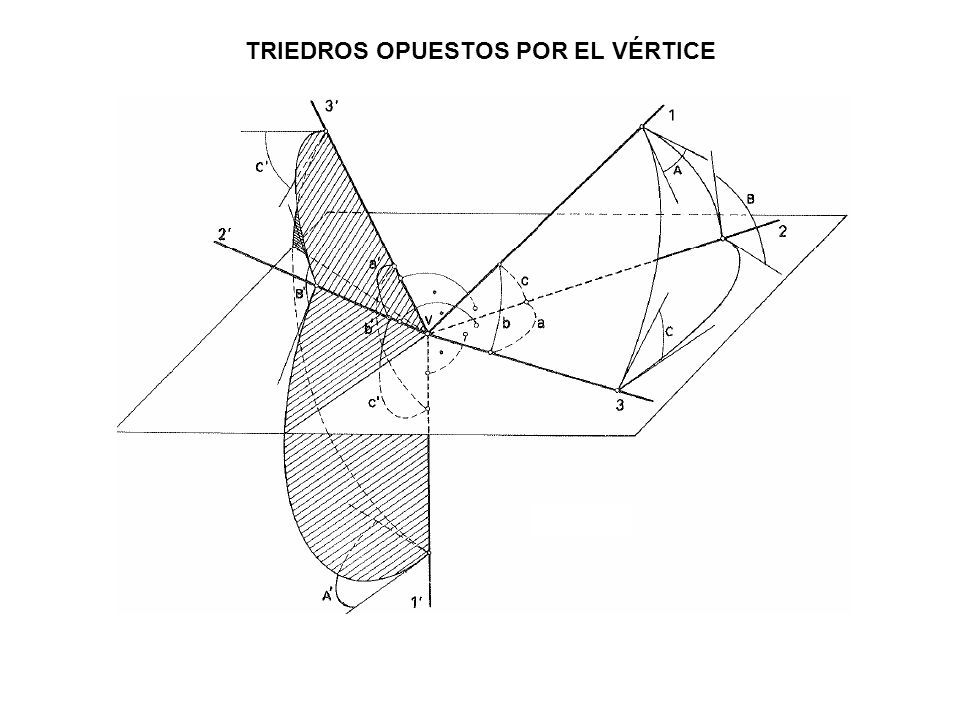

23 TRIEDROS OPUESTOS POR EL VÉRTICE

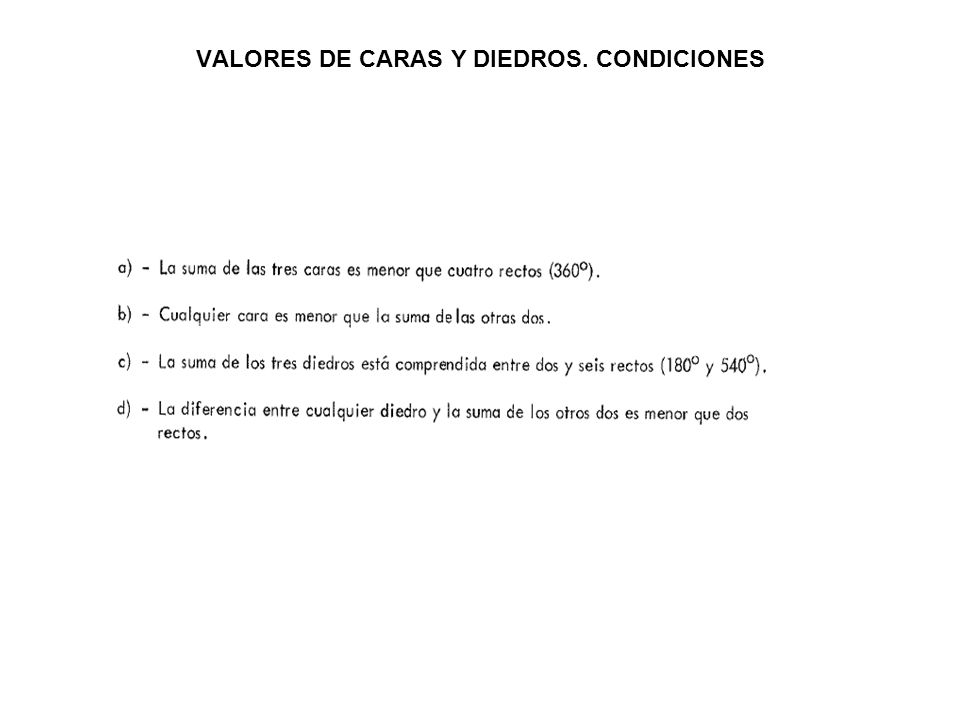

24 VALORES DE CARAS Y DIEDROS. CONDICIONES

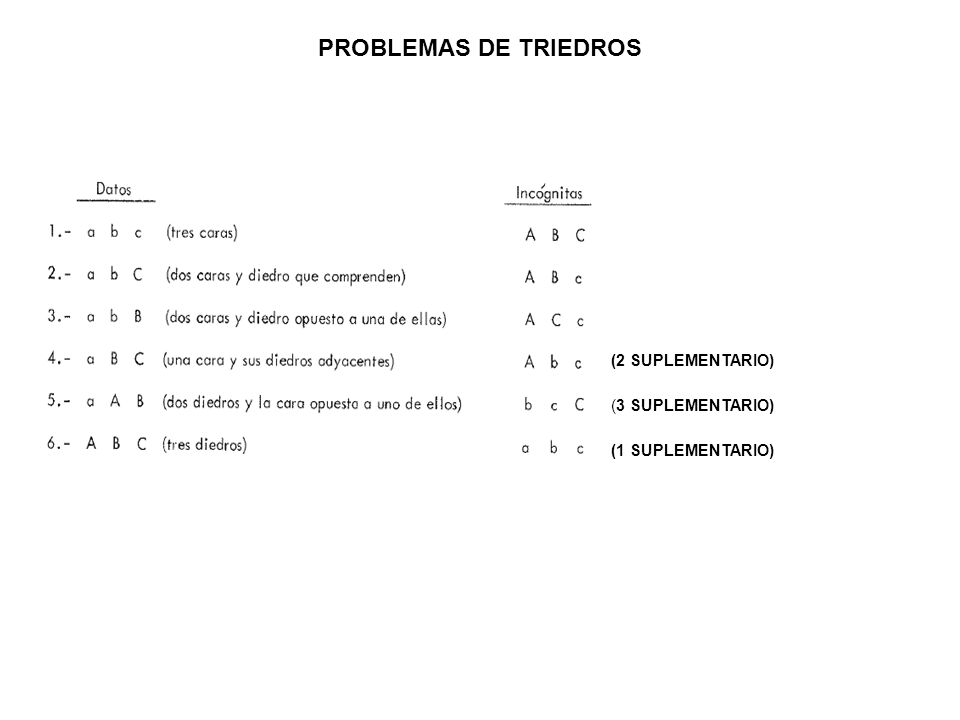

25 PROBLEMAS DE TRIEDROS (2 SUPLEMENTARIO) (3 SUPLEMENTARIO)

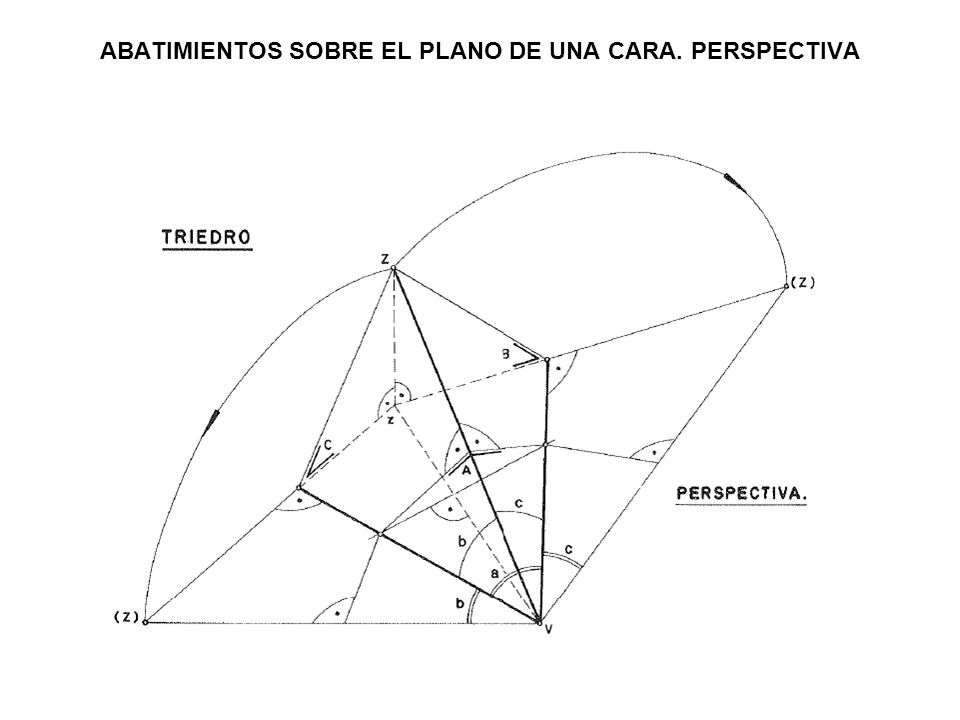

26 ABATIMIENTOS SOBRE EL PLANO DE UNA CARA. PERSPECTIVA

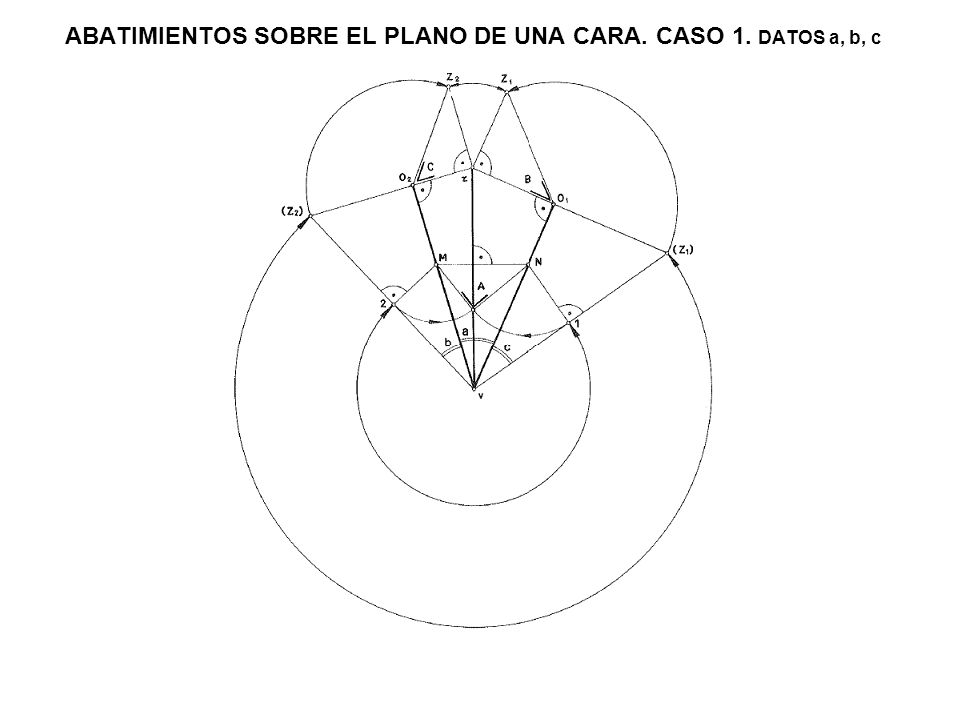

27 ABATIMIENTOS SOBRE EL PLANO DE UNA CARA. CASO 1. DATOS a, b, c

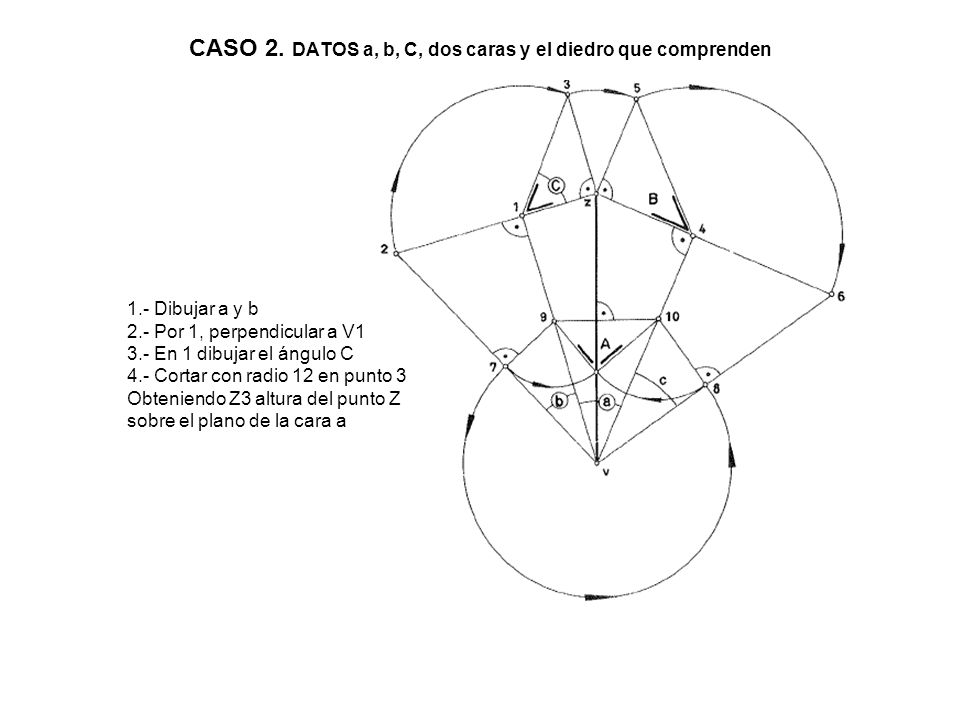

28 CASO 2. DATOS a, b, C, dos caras y el diedro que comprenden
1.- Dibujar a y b 2.- Por 1, perpendicular a V1 3.- En 1 dibujar el ángulo C 4.- Cortar con radio 12 en punto 3 Obteniendo Z3 altura del punto Z sobre el plano de la cara a

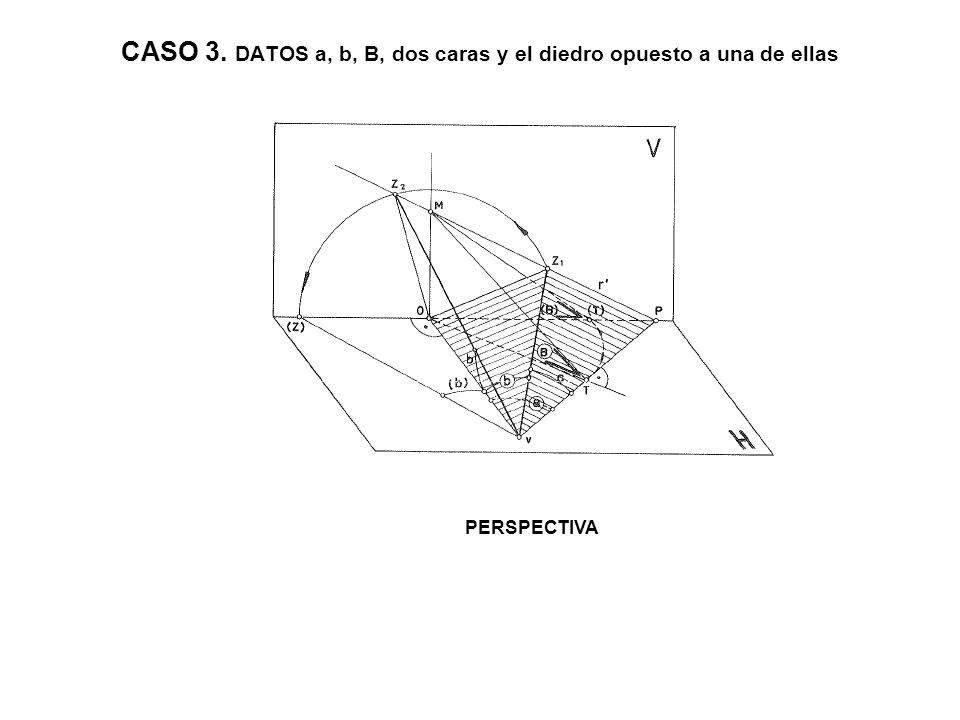

29 CASO 3. DATOS a, b, B, dos caras y el diedro opuesto a una de ellas
PERSPECTIVA

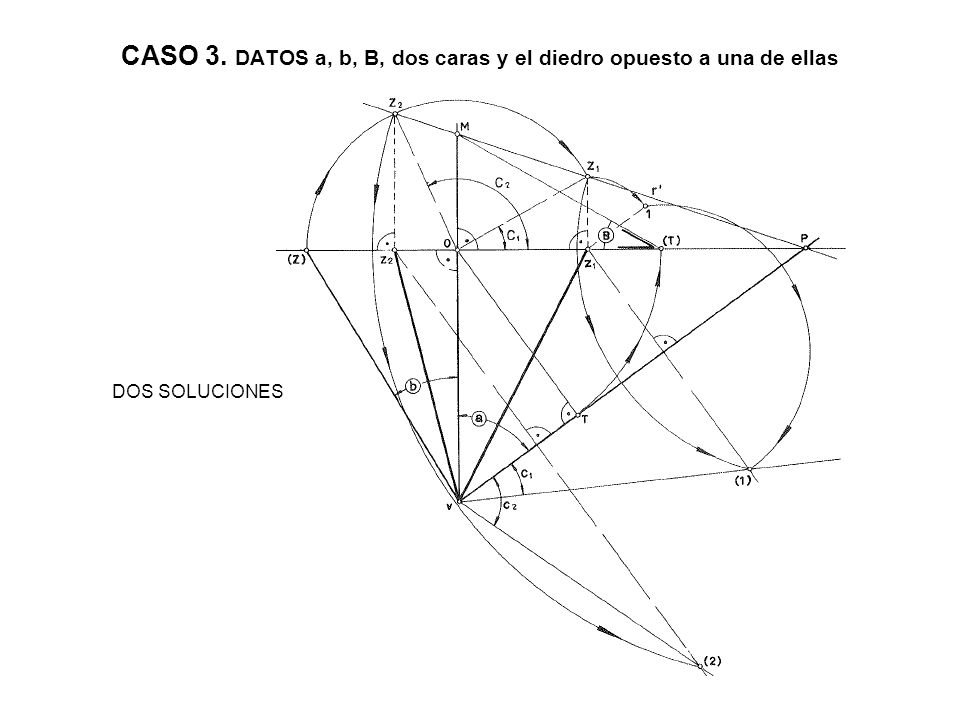

30 CASO 3. DATOS a, b, B, dos caras y el diedro opuesto a una de ellas
DOS SOLUCIONES

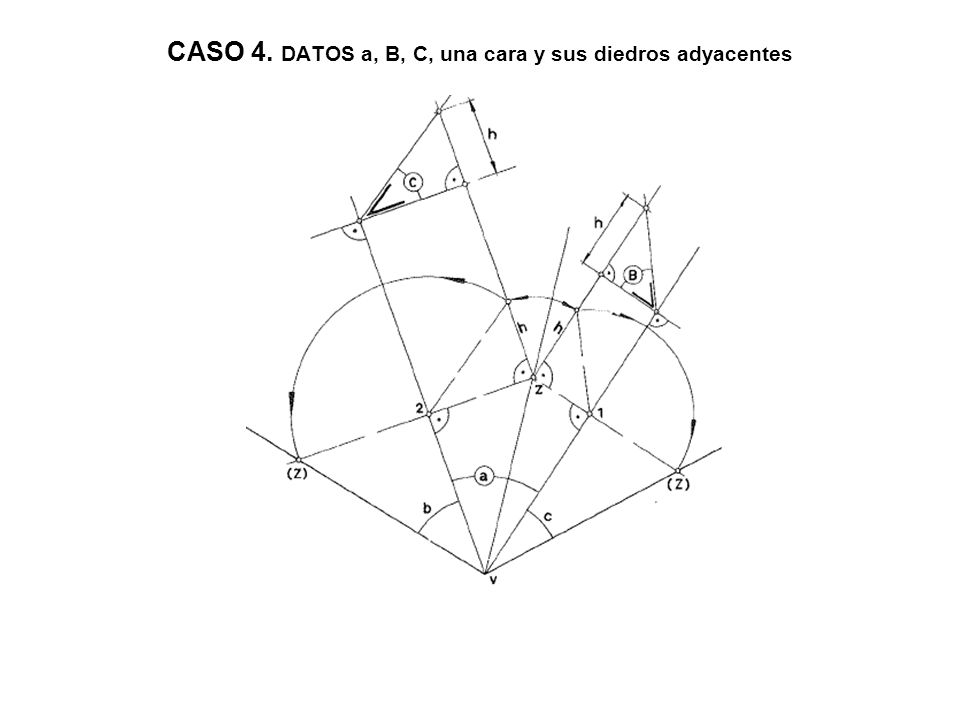

31 CASO 4. DATOS a, B, C, una cara y sus diedros adyacentes

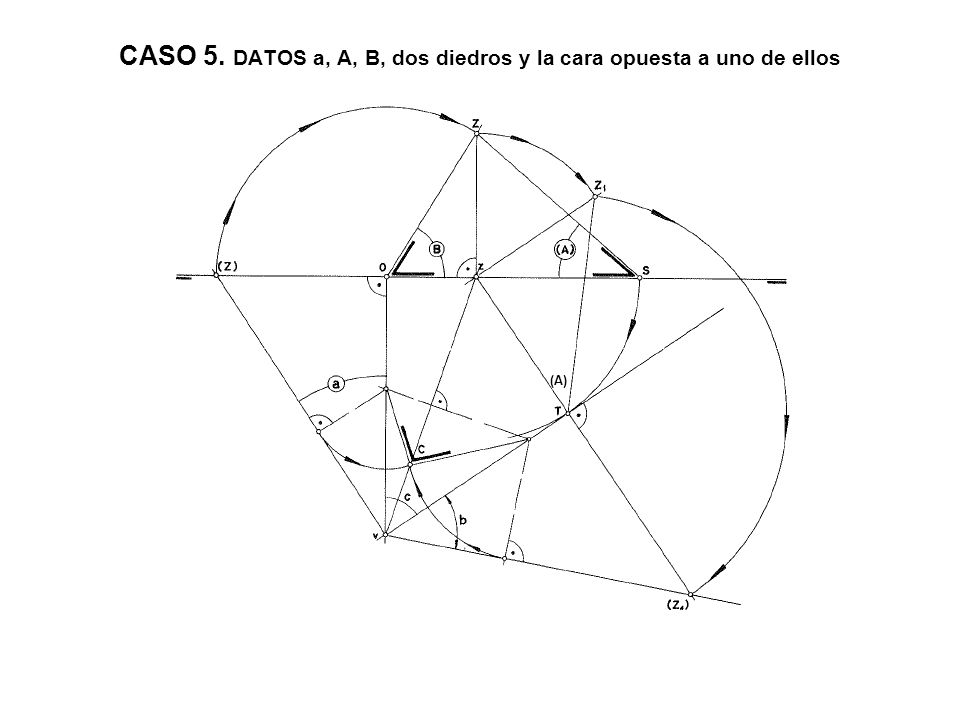

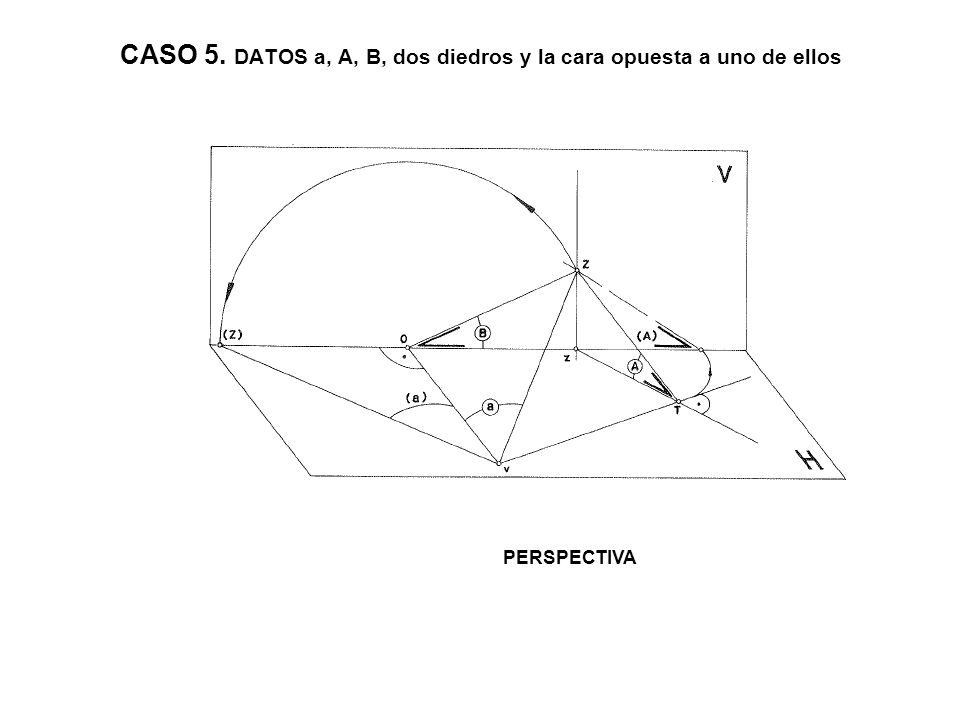

32 CASO 5. DATOS a, A, B, dos diedros y la cara opuesta a uno de ellos
PERSPECTIVA

33 CASO 5. DATOS a, A, B, dos diedros y la cara opuesta a uno de ellos

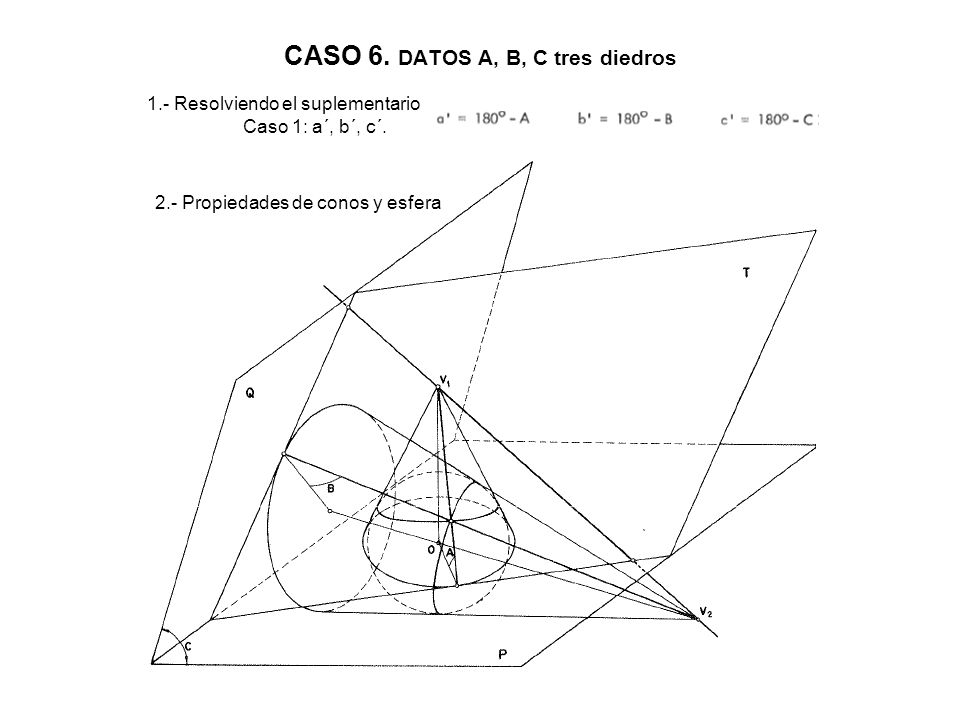

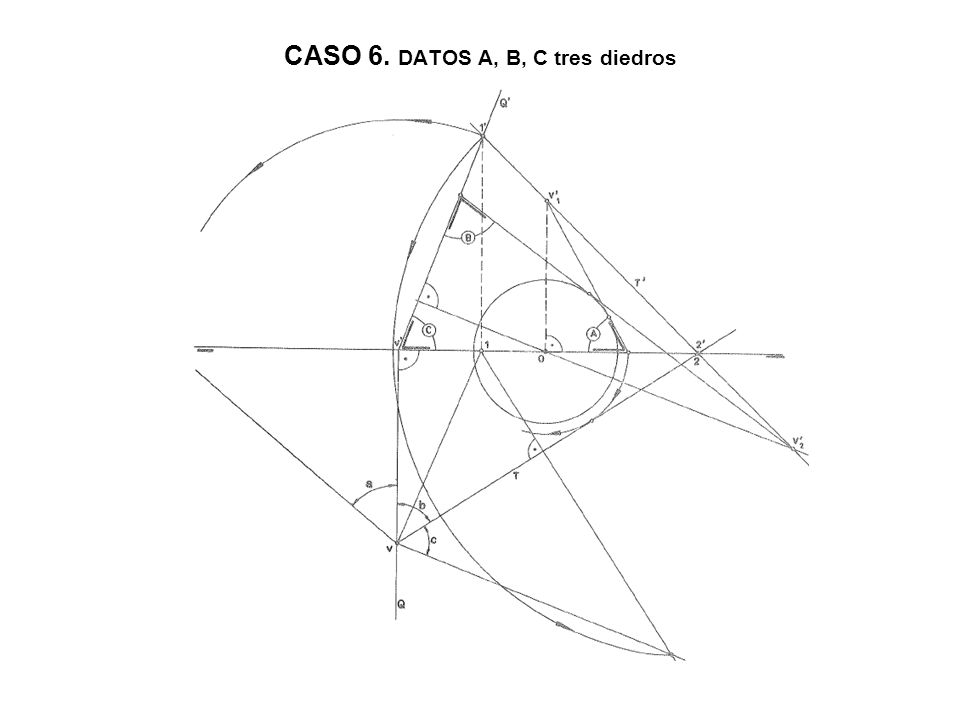

34 CASO 6. DATOS A, B, C tres diedros
1.- Resolviendo el suplementario Caso 1: a´, b´, c´. 2.- Propiedades de conos y esfera

35 CASO 6. DATOS A, B, C tres diedros
