APLICACIONES DE LÍQUIDOS PENETRANTES

Presentación del tema: "APLICACIONES DE LÍQUIDOS PENETRANTES"— Transcripción de la presentación:

1 APLICACIONES DE LÍQUIDOS PENETRANTES
Emilio Israel Villaseñor Aceves. Matricula: Pedro Alberto Proa García Matricula: Luis Gerardo González Carbajal. Matricula: Edgardo Omar Aguayo Gómez. Matricula: 10°A T/V Fecha de exposición: 30 de Mayo de 2012

2 Introducción: La inspección por Líquidos Penetrantes puede ser definida como un procedimiento de inspección no destructiva diseñado para detectar y exponer discontinuidades superficiales en materiales de ingeniería tales como los metales ferrosos y no ferrosos, aluminio, aleaciones de metales, cerámica, vidrio, algunos tipos de materiales plásticos o compuestos. También se utilizan para la detección de fugas en tuberías, tanques, soldaduras y componentes.

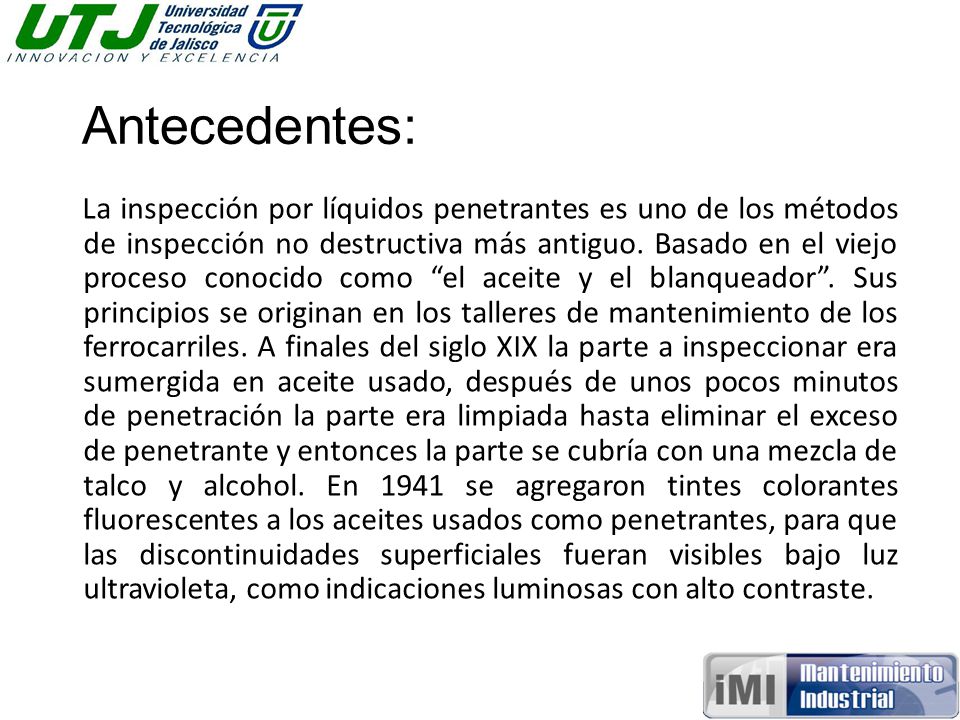

3 Antecedentes: La inspección por líquidos penetrantes es uno de los métodos de inspección no destructiva más antiguo. Basado en el viejo proceso conocido como “el aceite y el blanqueador”. Sus principios se originan en los talleres de mantenimiento de los ferrocarriles. A finales del siglo XIX la parte a inspeccionar era sumergida en aceite usado, después de unos pocos minutos de penetración la parte era limpiada hasta eliminar el exceso de penetrante y entonces la parte se cubría con una mezcla de talco y alcohol. En 1941 se agregaron tintes colorantes fluorescentes a los aceites usados como penetrantes, para que las discontinuidades superficiales fueran visibles bajo luz ultravioleta, como indicaciones luminosas con alto contraste.

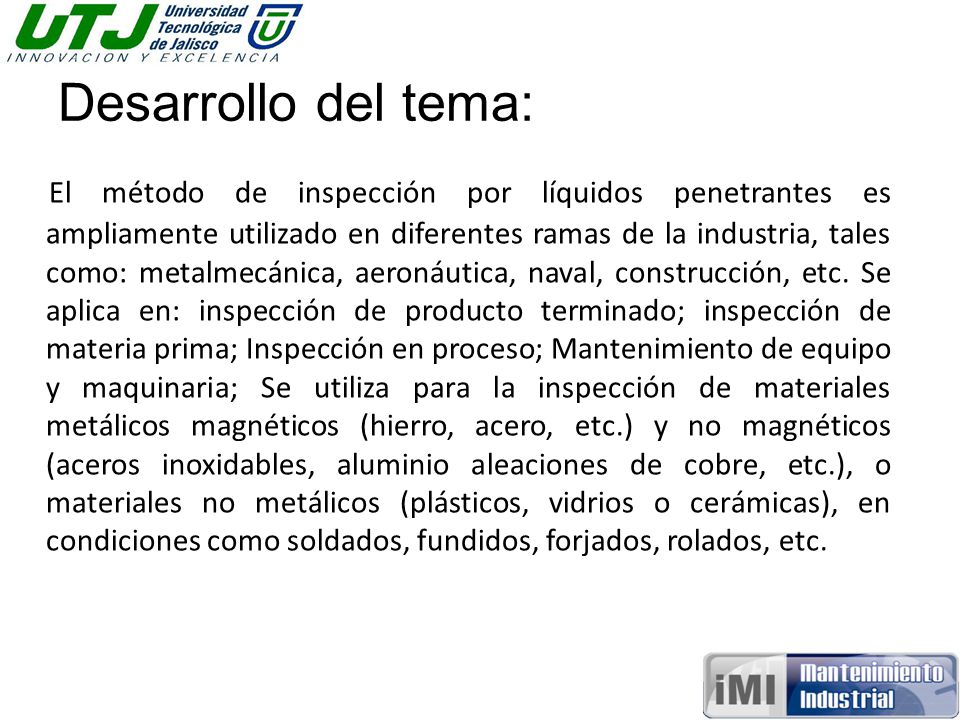

4 Desarrollo del tema: El método de inspección por líquidos penetrantes es ampliamente utilizado en diferentes ramas de la industria, tales como: metalmecánica, aeronáutica, naval, construcción, etc. Se aplica en: inspección de producto terminado; inspección de materia prima; Inspección en proceso; Mantenimiento de equipo y maquinaria; Se utiliza para la inspección de materiales metálicos magnéticos (hierro, acero, etc.) y no magnéticos (aceros inoxidables, aluminio aleaciones de cobre, etc.), o materiales no metálicos (plásticos, vidrios o cerámicas), en condiciones como soldados, fundidos, forjados, rolados, etc.

5

6

7

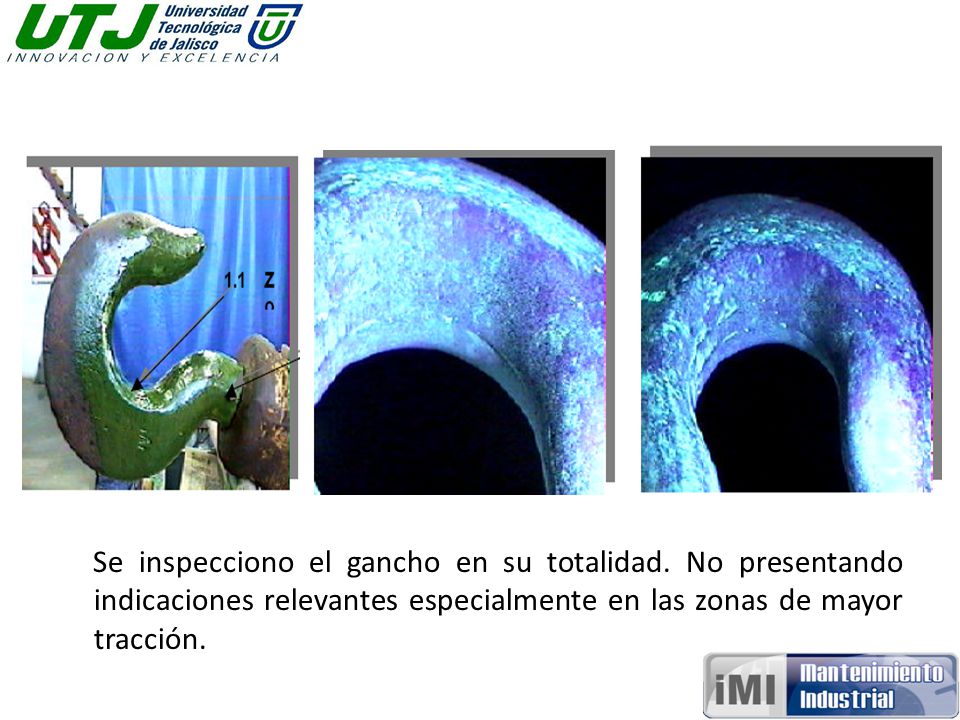

8 Se inspecciono el gancho en su totalidad
Se inspecciono el gancho en su totalidad. No presentando indicaciones relevantes especialmente en las zonas de mayor tracción.

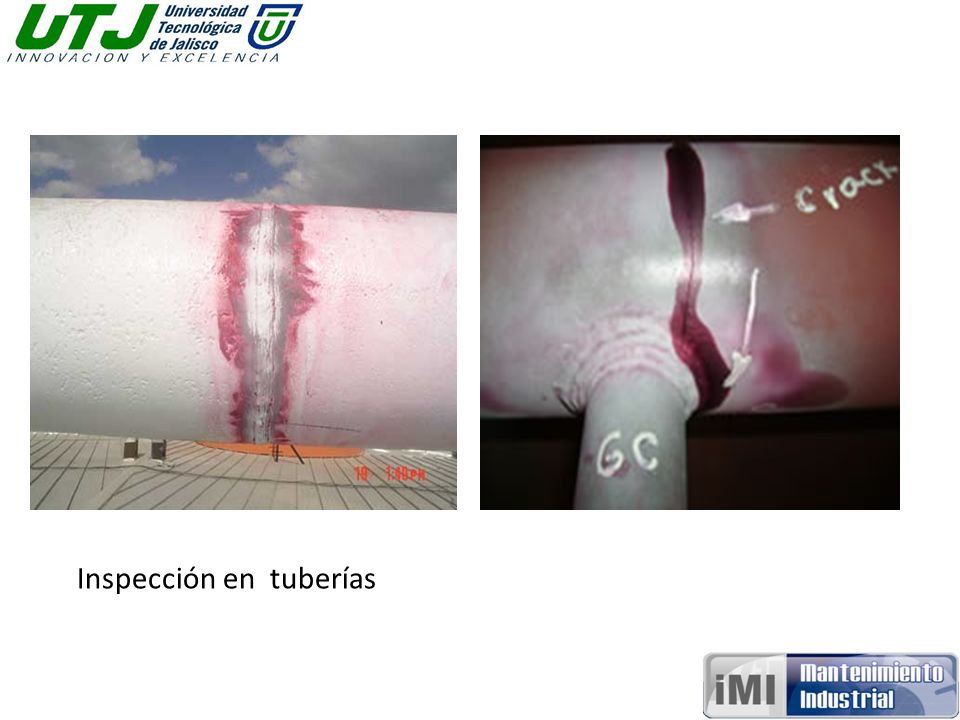

9 Inspección en tuberías

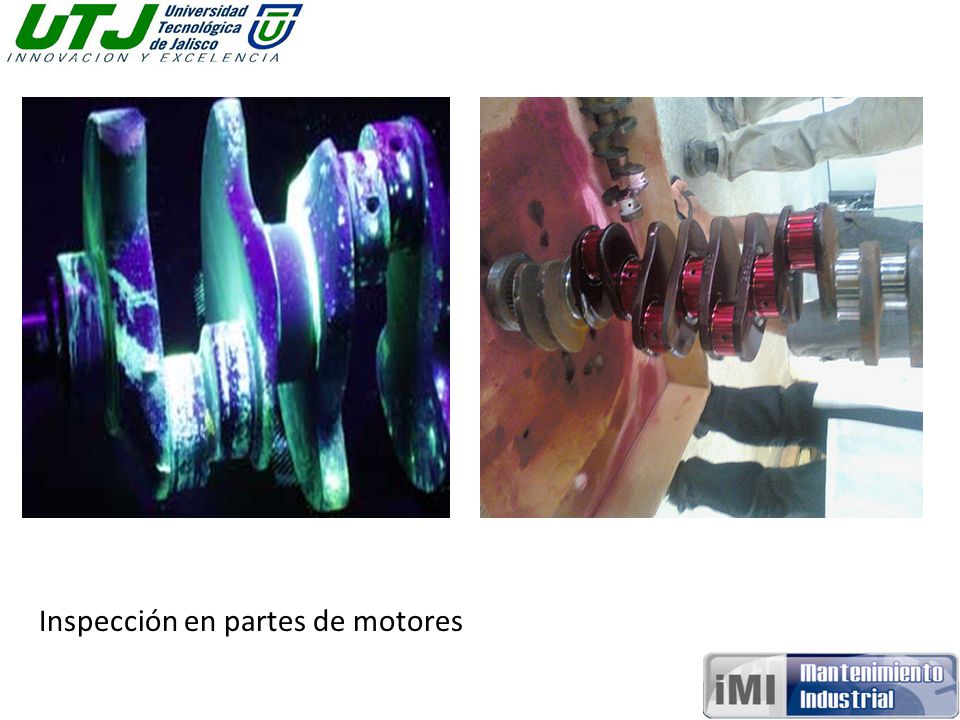

10 Inspección en partes de motores

11 Inspección en bridas o acoplamientos

12 Inspección en cerámicos

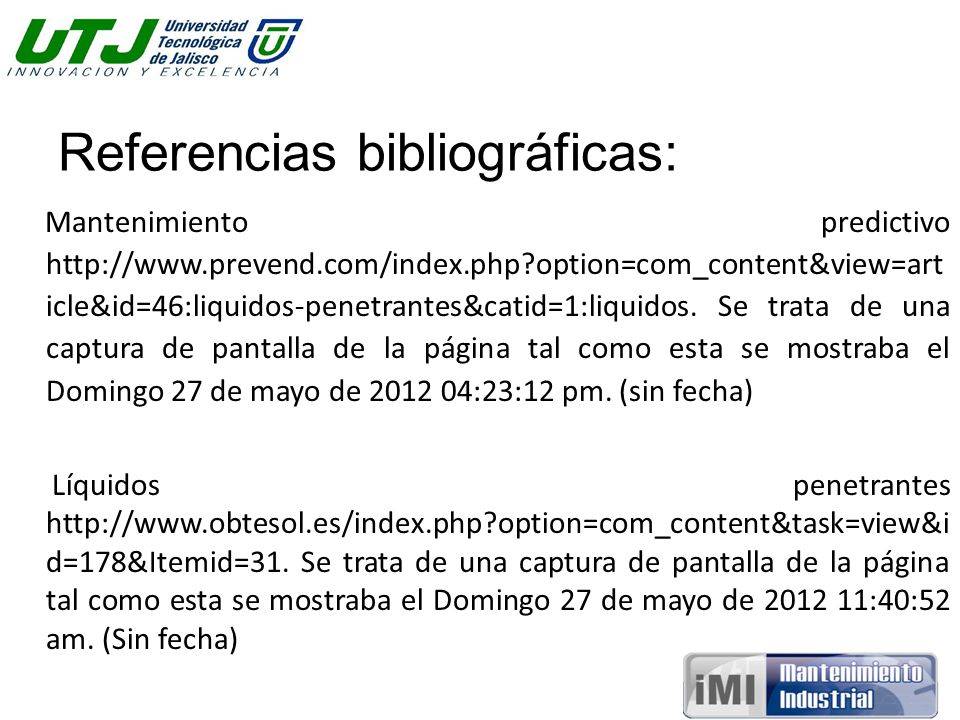

13 Referencias bibliográficas:
Mantenimiento predictivo Se trata de una captura de pantalla de la página tal como esta se mostraba el Domingo 27 de mayo de :23:12 pm. (sin fecha) Líquidos penetrantes Se trata de una captura de pantalla de la página tal como esta se mostraba el Domingo 27 de mayo de :40:52 am. (Sin fecha)
