UNEXPO LCM ASIGNATURA DISEÑO 1 Tolerancias de forma y posición

Presentación del tema: "UNEXPO LCM ASIGNATURA DISEÑO 1 Tolerancias de forma y posición"— Transcripción de la presentación:

1 UNEXPO LCM ASIGNATURA DISEÑO 1 Tolerancias de forma y posición
Prof. FREDDY CLEMENTE

2

3 Es imposible el acoplamiento entre dos piezas si las tolerancias dimensionales no van acompañadas de las TOLERANCIAS GEOMETRICAS

4 RECTITUD EXCENTRICIDAD PERPENDICULARIDAD
Para diseñar el acoplamiento de un eje en un agujero es imprescindible indicar las tolerancias de : RECTITUD EXCENTRICIDAD PERPENDICULARIDAD

5 TIPOS DE TOLERANCIAS DE FORMA
RECTITUD PLANICIDAD REDONDEZ CILINDRICIDAD EXACTITUD DE LINEA EXACTITUD DE PERFIL

6 TOLERANCIA DE RECTITUD
Calidad y forma de una línea recta Zona de tolerancia cilíndrica Zona de tolerancia plana Zona de tolerancia rectangular

7 PLANICIDAD CALIDAD DE SUPERFICE PLANA

8 CILCULARIDAD CALIDAD DE UN CIRCULO

9 CILINDRICIAD CALIDAD DE LA SUPERFICIE EXTERNA DE UN CILINDRO
La zona de tolerancia es el espacio limitado por dos cilindros ideales

10 Calidad de una línea La zona de tolerancia esta definida por círculos cuyo centro pasan por la línea ideal

11 CALIDAD DE UNA SUPERFICIE CUALQUIERA
LA ZONA DE TOLERANCIA ESTA DEFINIDA POR DOS SUPERFICES ESFERICAS CUYO CENTRO ESTA UBICADO EN LA SUPERFICIE IDEAL

12 TOLERANCIAS DE FORMA DE ELEMENTOS AISLADOS

13 TOLERANCIAS DE POSICION
PARALELISMO PERPENDICULARIDAD INCLINACION POSICION CONCENTRICIDAD COAXIALIDD SIMETRIA

14 PARALELISMO RESPECTO A UN PLANO
LA TOLERANCIA ESTA DEFINIDA POR EL ESPACIO COMPRENDIDO ENTRE DOS PLANOS PARALELOS A UN PLANO DE REFERENCIA

15 PARALELISMO RESPECTO A UNA RECTA
LA TOLERANCIA ESTA DEFINIDA POR EL ESPACIO COMPRENDIDO EN UN CILINDRO RECTO IDEAL CUYO EJE ES PARALELO A UNA LINEA DE REFERENCIA

16 PERPENDICULARIDAD DE UN PLANO
LA ZONA DE TOLERANCIA ESTA COMPRENDIDA ENTRE DOS PLANOS PARALELOS Y PERPENDICULARES A UN PLANO DE REFERENCIA

17 PERPENDICULARIDAD DE UNA LINEA
LA ZONA TOLERADA DE POSICION DE UNA LINEA ES UN CILINDRO CUYO EJE ES VERTICAL A UN PLANO O A UNA LINEA RECTA

18 INCLINACION DE UNA RECTA
LA ZONA DE TOLERANCIA DE POSICION ESTA UBICADA DENTRO DE UN CILINDRO CUYO EJE TIENE UN ANGULO DETERMINADO EN BASE A UN PLANO O UNA LINEA RECTA

19 INCLINACION DE UN PLANO
LA ZONA DE TOLERANCIA DE POSICION ESTA UBICADA DENTRO DE DOS PLANOS PARALELOS SEPARADOS POR UNA DISTANCIA T Y CON UN ANGULO DETERMINADO EN BASE A UN PLANO O UNA LINEA RECTA

20 POSICION DE UN PUNTO EN EL PLANO
LA ZONA DE TOLERANCIA DE POSICION DE UN PUNTO EN EL PLANO ESTA DEFINIDA POR EL AREA DE UN CIRCULO O UN CUADRADO DE DIAMETRO O DE LADO T

21 CONCENTRICIDAD SE REFIERE A LA POSICION DEL CENTRO DE UNA CIRCUNFERENCIA CON RESPECTO A OTRA. LA ZONA DE TOLERANCIA ESTA DEFINIDA POR UN CIRCULO DE DIAMETRO T CONCENTRICO A LA CIRCUNFERNCIA DE REFERENCIA

22 COAXIALIDAD SE REFIERE A LA POSICION DEL EJE DE UN CILIDRO CON RESPECTO AL EJE DE OTRO. LA ZONA DE TOLERANCIA ES UN CILINDRO DE DIAMETRO T CONCENTRICO CON EL CILINDRO DE REFERENCIA

23 SIMETRIA Se utiliza como referencia un plano para determinar la posición de una pieza. La zona tolerada es el espacio comprendido entre dos planos separados por una distancia T, paralelos y simétricos en relación al plano de referencia.

24 OSCILACION MAXIMA VARIACION DE POSICION PERMITIDA SEGÚN T EN EL ELEMENTO CONSIDERADO RESPECTO A UN PUNTO DURANTE UNA REVOLUCION COMPLETA SOBRE EL EJE DE REFERNCIA

25 TOLERANCIAS DE POSICION DE ELEMENTOS ASOCIADOS

26 DESIGNACION DE LAS TOLERANCIAS GEOMETRICAS EN EL PLANO
LOS SIMBOLOS Y DATOS SE ESCRIBEN EN RECTANGULOS DIVIDO EN DOS O TRES CUADRADOS SEGÚN SE NECESARIO. En primer cuadrado se ubica el símbolo según las tablas de tolerancia de Elementos asociados o Elementos aislados Luego el valor numérico de la tolerancia precedido del símbolo de diámetro φ si la pieza es cilíndrica Por ultimo la letra que identifica al elemento de referencia (Opcional)

27 El rectángulo se une al elemento descrito por una flecha que apunta:
Al contorno de la pieza Sobre la línea de cota. Sobre el eje

28 El elemento de referencia se une al rectángulo mediante una flecha terminada en un triangulo equilátero relleno según los criterios indicados anteriormente

29 Si no hay espacio para dos flechas se sustituye una flecha por el triangulo

30 Si el triangulo de referencia no puede unirse al rectángulo se emplea un cuadrado adicional con una letra mayúscula diferente para cada caso

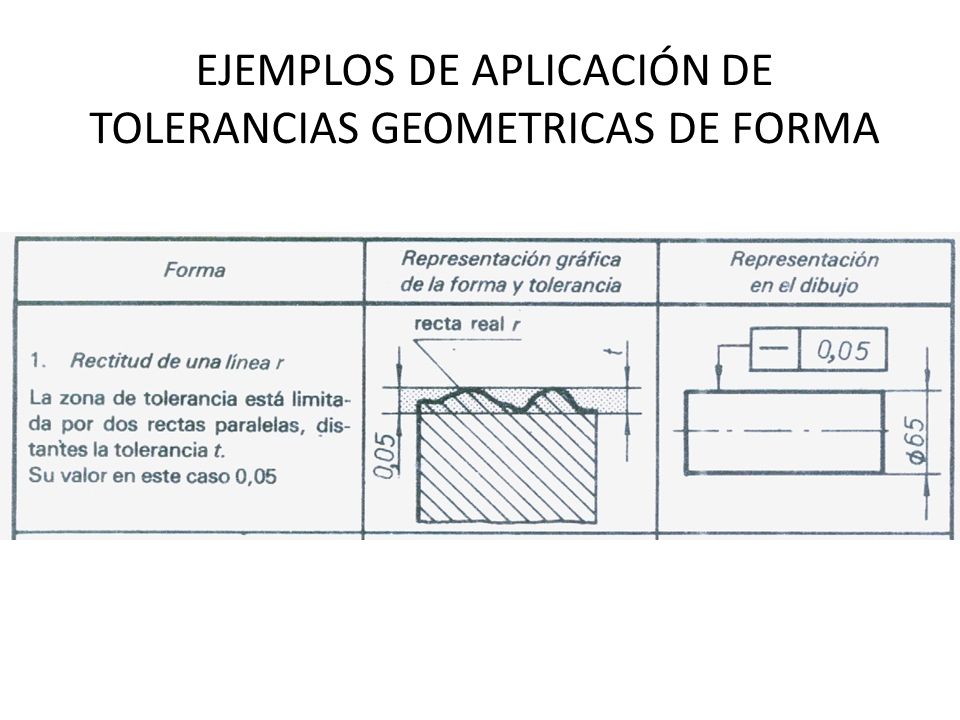

31 EJEMPLOS DE APLICACIÓN DE TOLERANCIAS GEOMETRICAS DE FORMA
