1 Modelos Macrohíbridos Mixtos de Flujo en Medios Porosos
Norberto C. Vera Guzmán. Instituto de Geofísica, UNAM Seminario de Modelación Matemática y Computacional

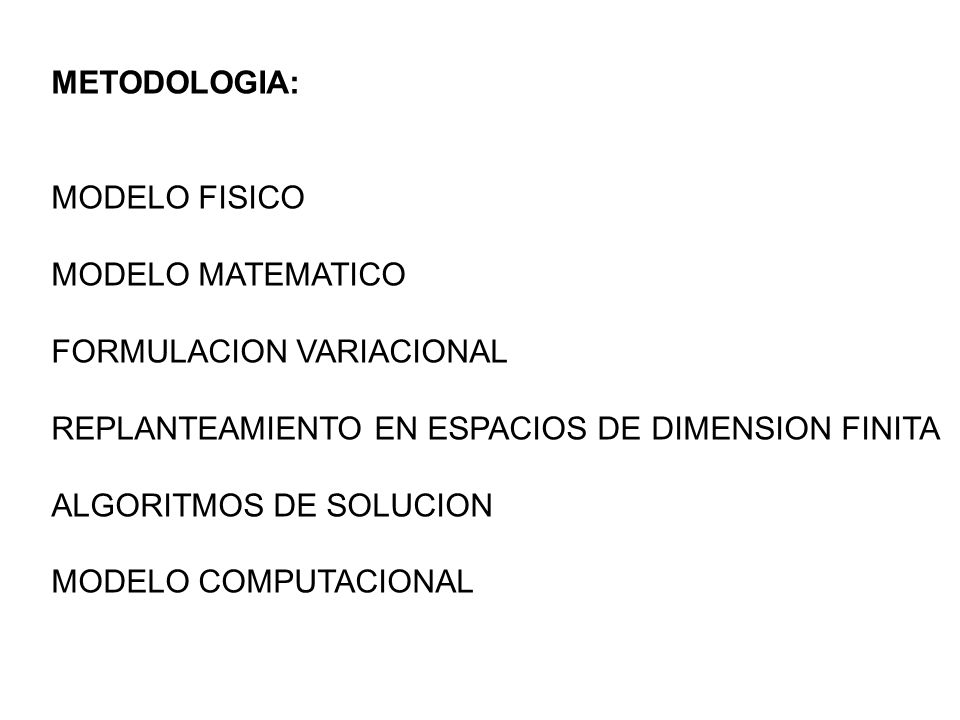

2 METODOLOGIA: MODELO FISICO MODELO MATEMATICO FORMULACION VARIACIONAL REPLANTEAMIENTO EN ESPACIOS DE DIMENSION FINITA ALGORITMOS DE SOLUCION MODELO COMPUTACIONAL

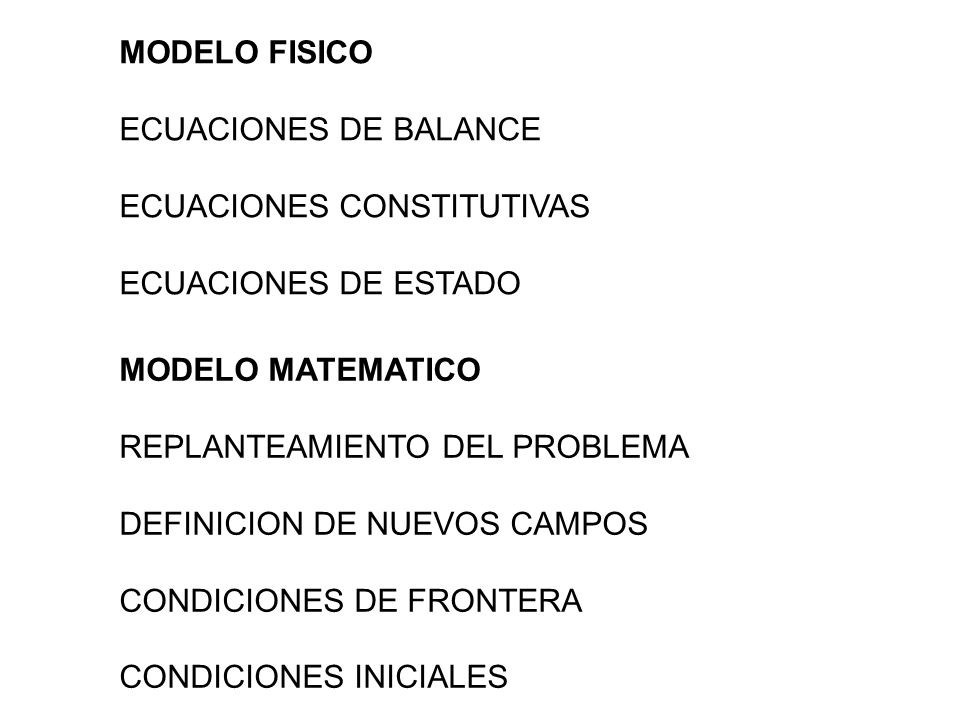

3 MODELO FISICO ECUACIONES DE BALANCE ECUACIONES CONSTITUTIVAS ECUACIONES DE ESTADO MODELO MATEMATICO REPLANTEAMIENTO DEL PROBLEMA DEFINICION DE NUEVOS CAMPOS CONDICIONES DE FRONTERA CONDICIONES INICIALES

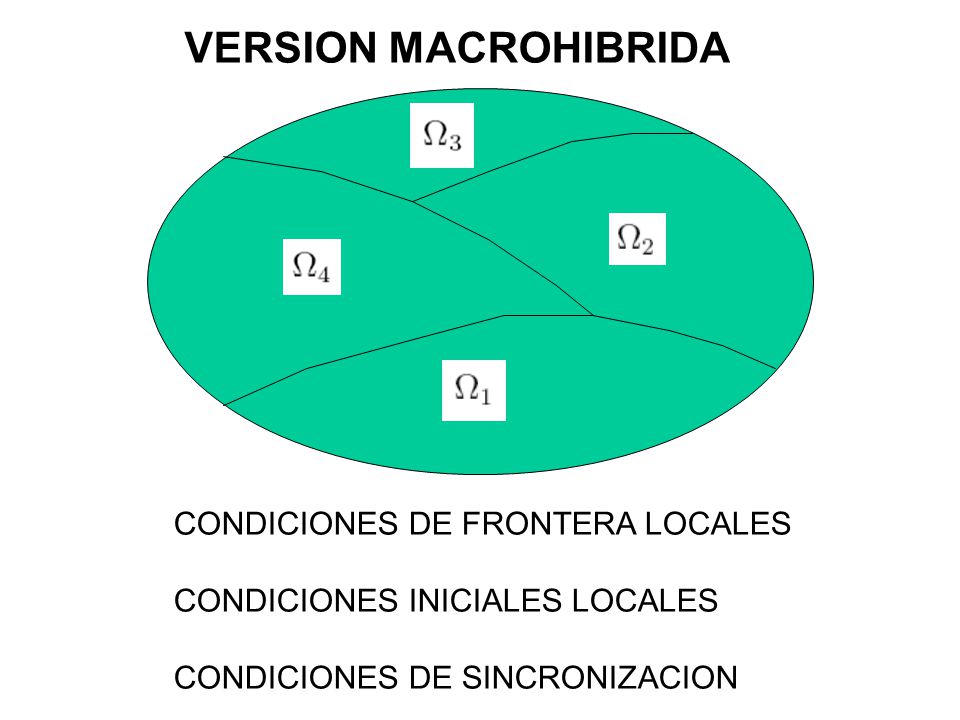

4 VERSION MACROHIBRIDA CONDICIONES DE FRONTERA LOCALES
CONDICIONES INICIALES LOCALES CONDICIONES DE SINCRONIZACION

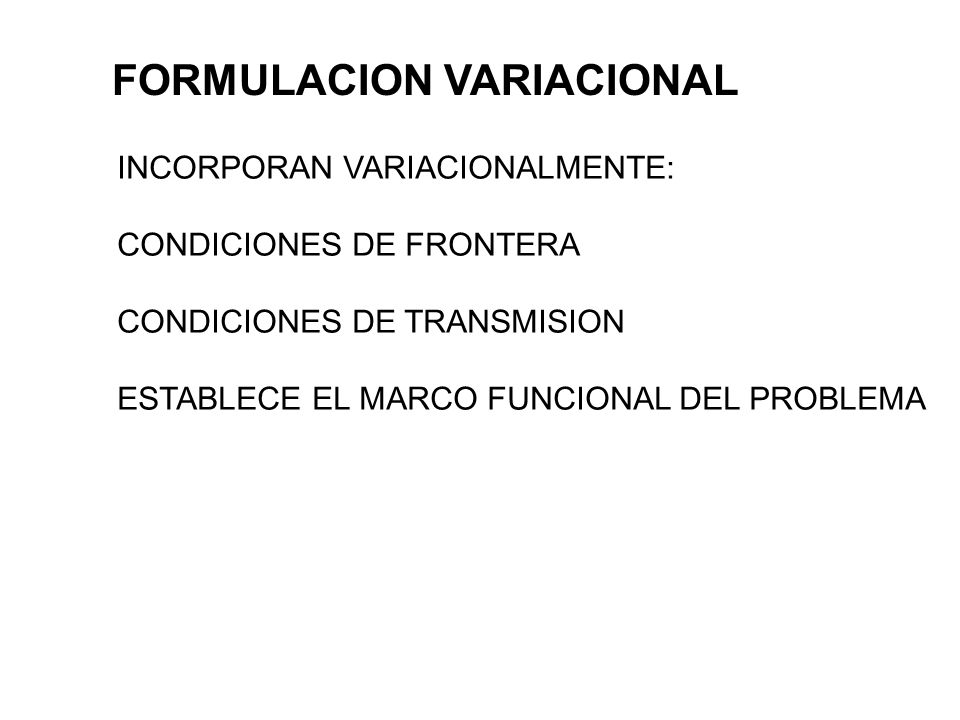

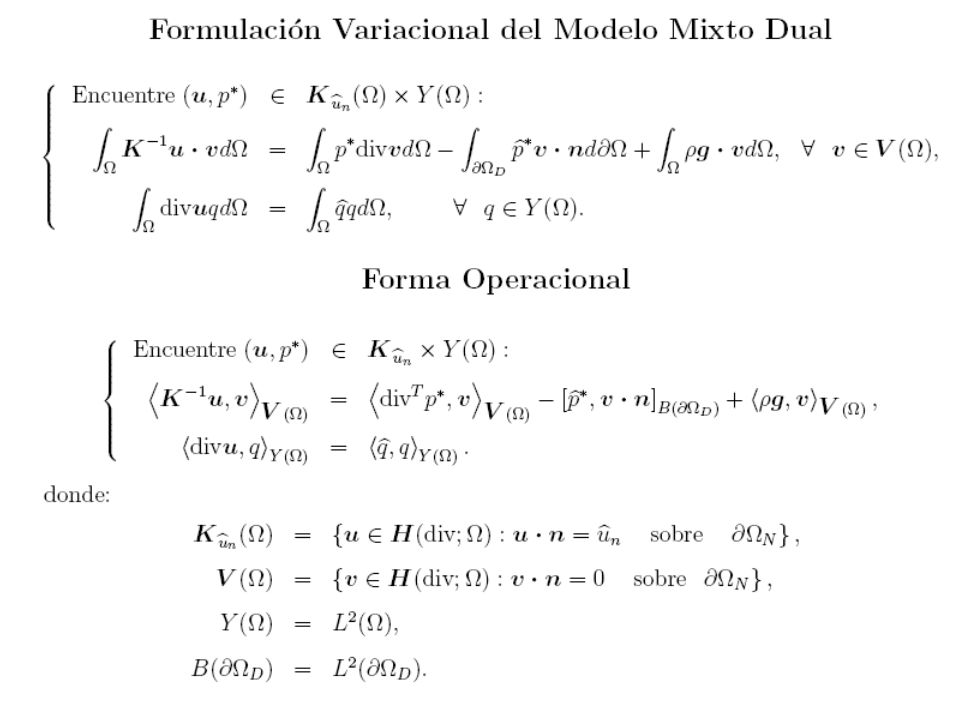

5 FORMULACION VARIACIONAL
INCORPORAN VARIACIONALMENTE: CONDICIONES DE FRONTERA CONDICIONES DE TRANSMISION ESTABLECE EL MARCO FUNCIONAL DEL PROBLEMA

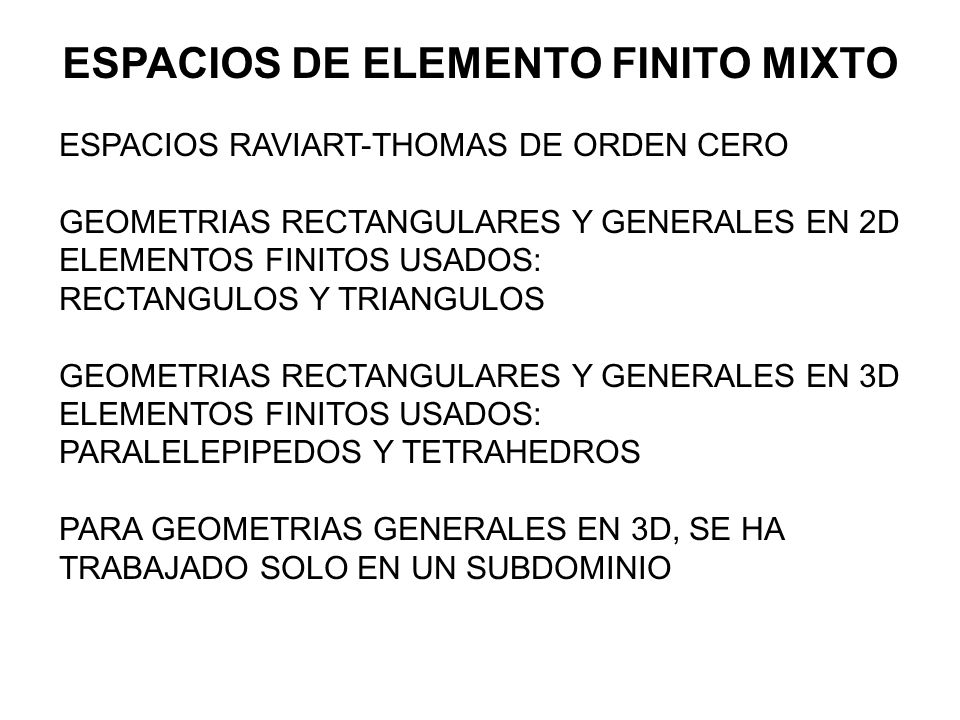

6 ESPACIOS DE ELEMENTO FINITO MIXTO
ESPACIOS RAVIART-THOMAS DE ORDEN CERO GEOMETRIAS RECTANGULARES Y GENERALES EN 2D ELEMENTOS FINITOS USADOS: RECTANGULOS Y TRIANGULOS GEOMETRIAS RECTANGULARES Y GENERALES EN 3D PARALELEPIPEDOS Y TETRAHEDROS PARA GEOMETRIAS GENERALES EN 3D, SE HA TRABAJADO SOLO EN UN SUBDOMINIO

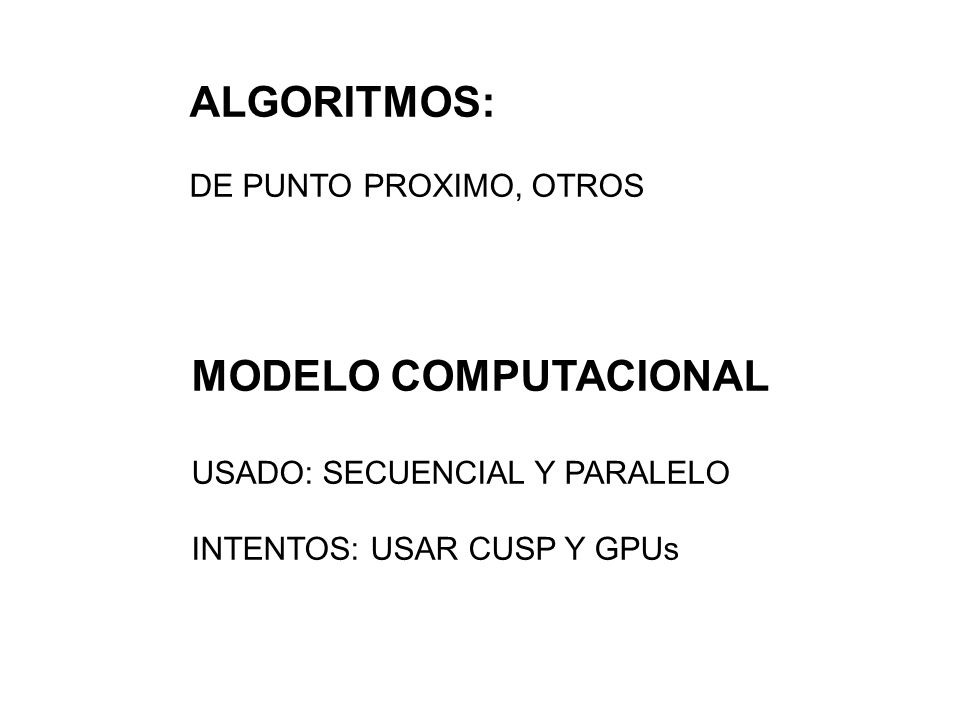

7 ALGORITMOS: MODELO COMPUTACIONAL DE PUNTO PROXIMO, OTROS
USADO: SECUENCIAL Y PARALELO INTENTOS: USAR CUSP Y GPUs

8

9

10

11

12

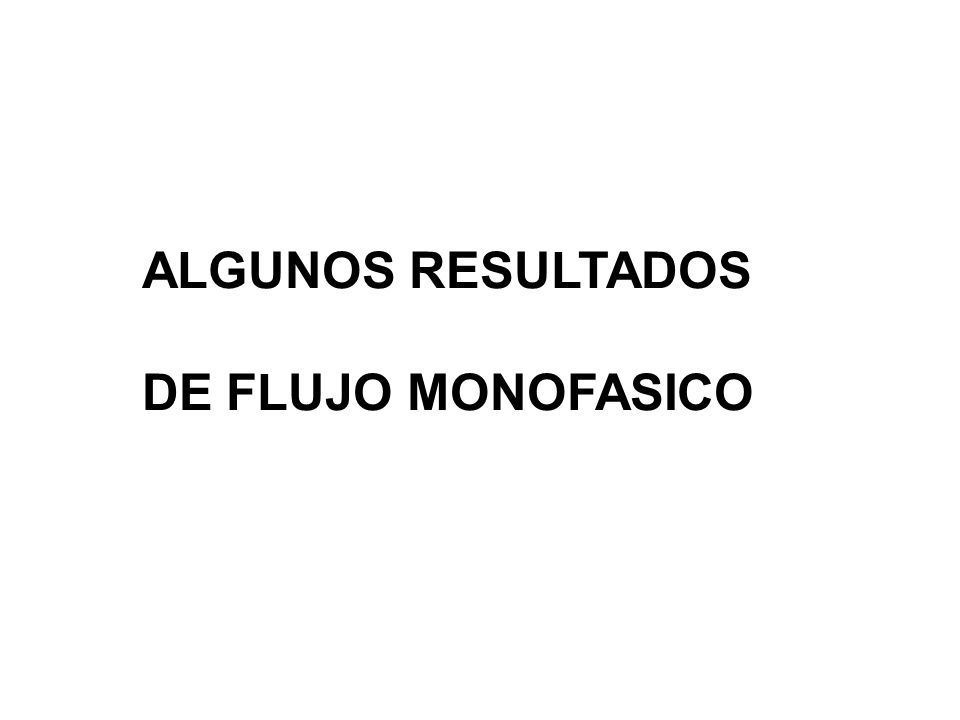

13 ALGUNOS RESULTADOS DE FLUJO MONOFASICO

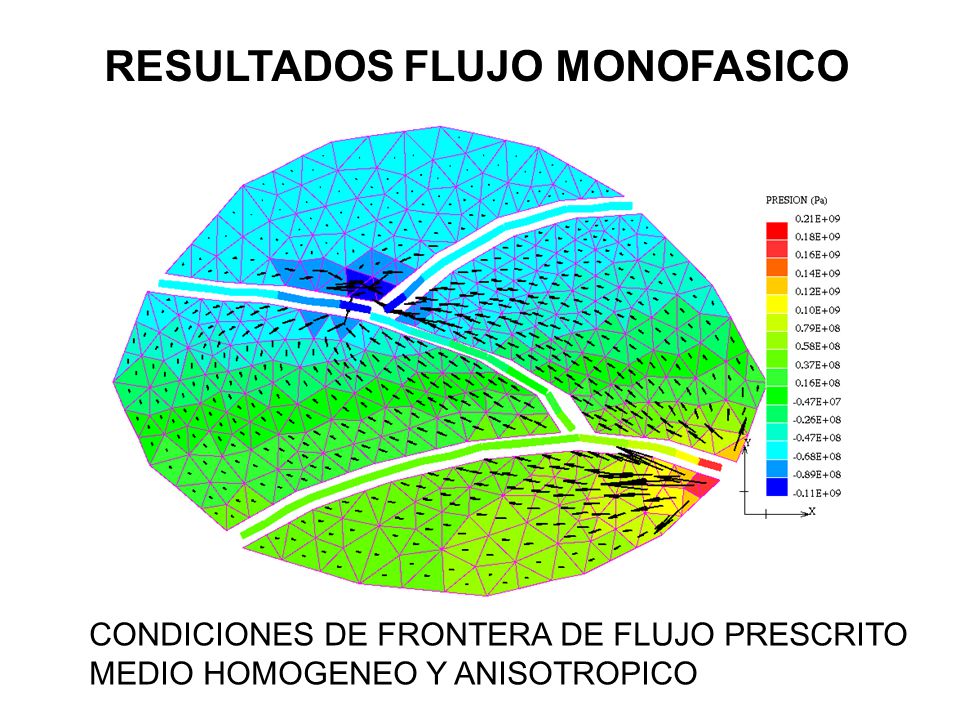

14 RESULTADOS FLUJO MONOFASICO
CONDICIONES DE FRONTERA DE FLUJO PRESCRITO MEDIO HOMOGENEO Y ANISOTROPICO

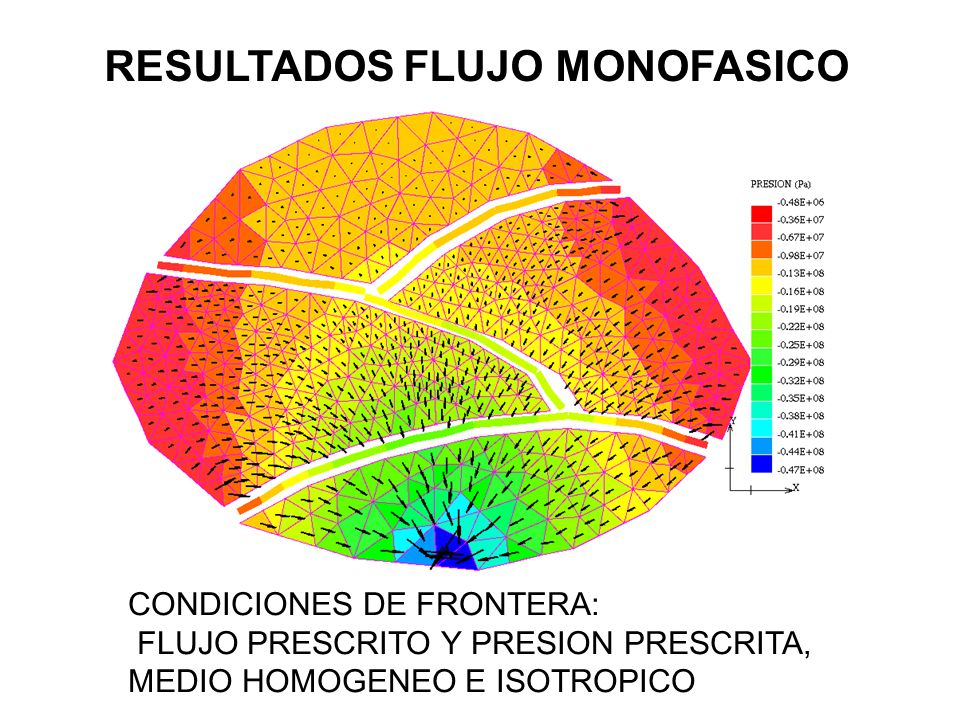

15 RESULTADOS FLUJO MONOFASICO
CONDICIONES DE FRONTERA: FLUJO PRESCRITO Y PRESION PRESCRITA, MEDIO HOMOGENEO E ISOTROPICO

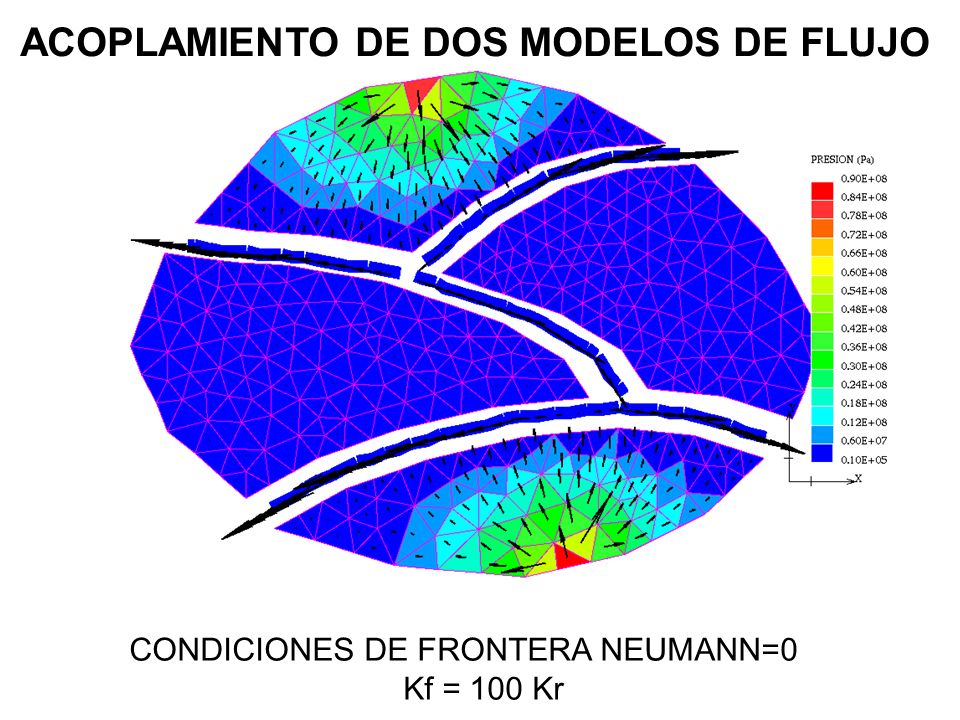

16 ACOPLAMIENTO DE DOS MODELOS DE FLUJO
CONDICIONES DE FRONTERA NEUMANN=0 Kf = 100 Kr

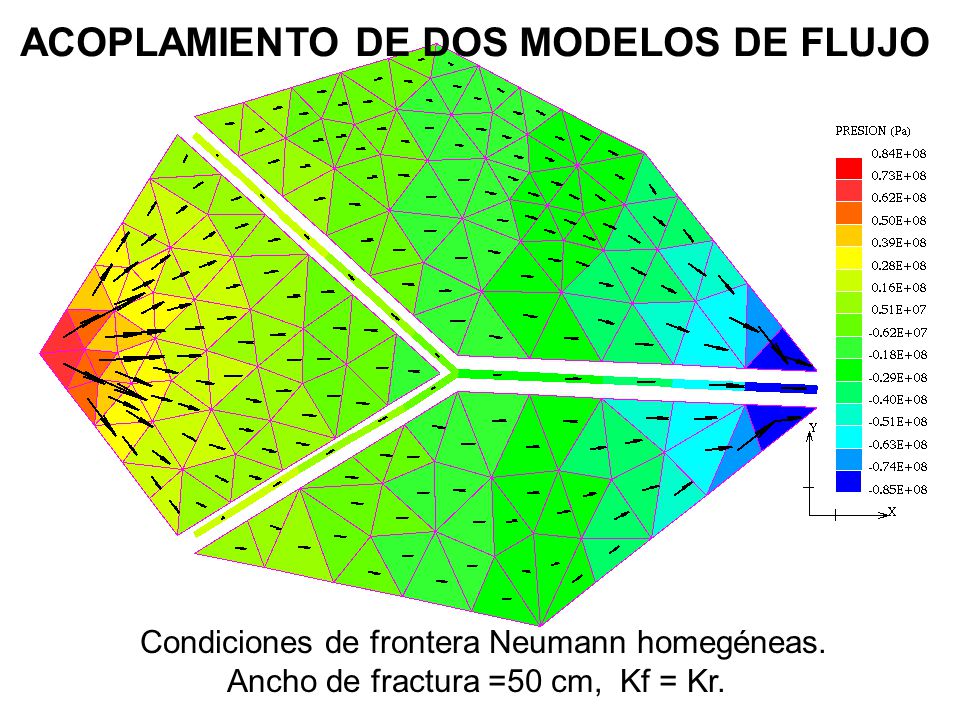

17 ACOPLAMIENTO DE DOS MODELOS DE FLUJO
Condiciones de frontera Neumann homegéneas. Ancho de fractura =50 cm, Kf = Kr.

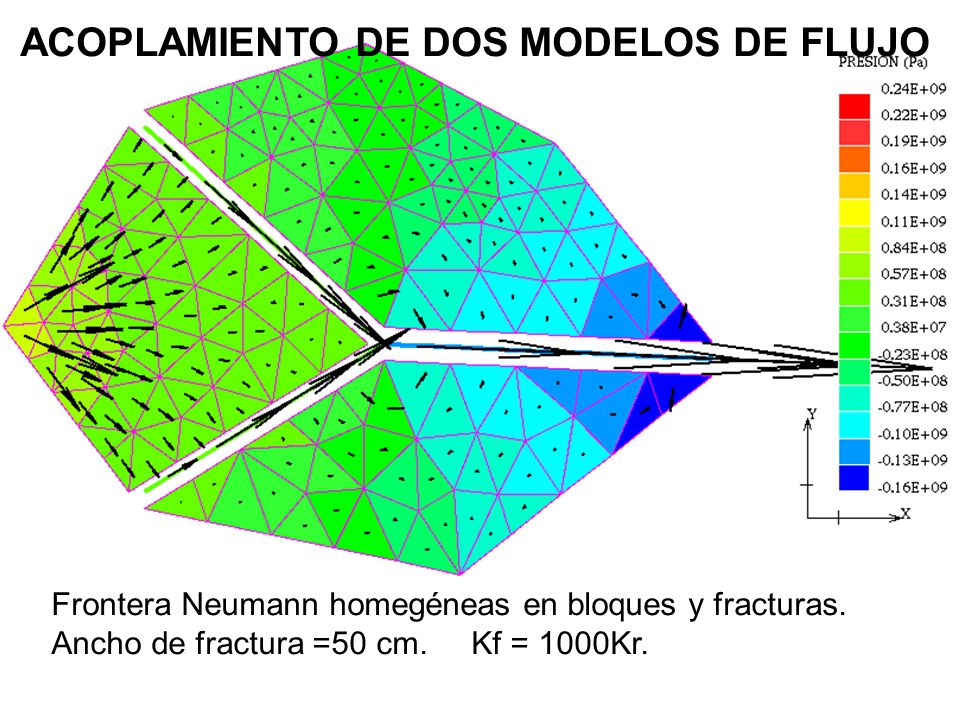

18 ACOPLAMIENTO DE DOS MODELOS DE FLUJO
Frontera Neumann homegéneas en bloques y fracturas. Ancho de fractura =50 cm. Kf = 1000Kr.

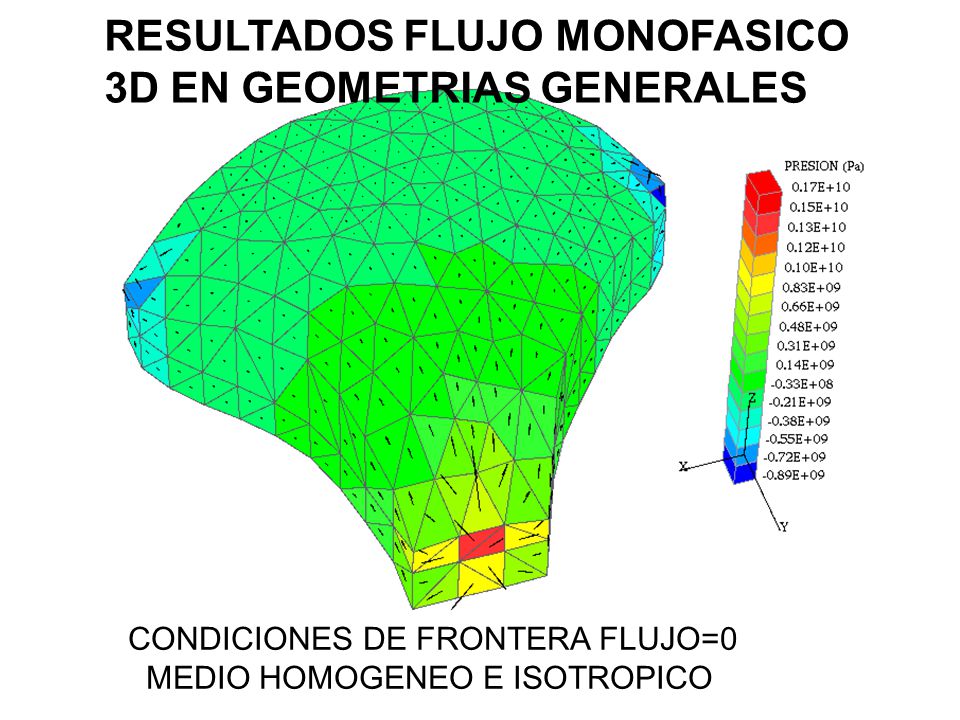

19 RESULTADOS FLUJO MONOFASICO 3D EN GEOMETRIAS GENERALES
CONDICIONES DE FRONTERA FLUJO=0 MEDIO HOMOGENEO E ISOTROPICO

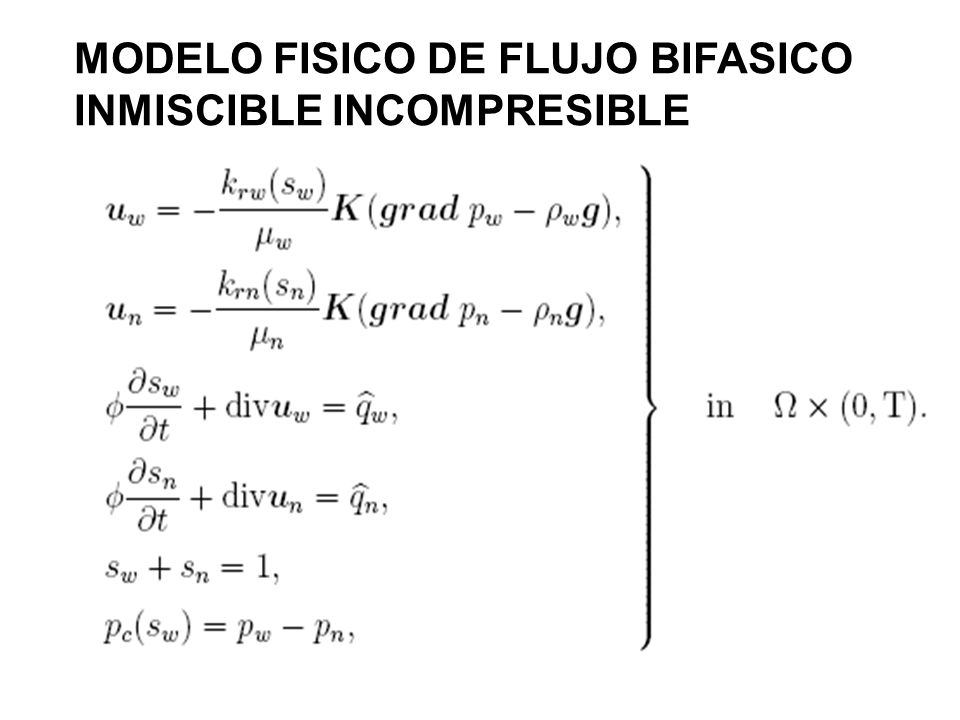

20 MODELO FISICO DE FLUJO BIFASICO
INMISCIBLE INCOMPRESIBLE

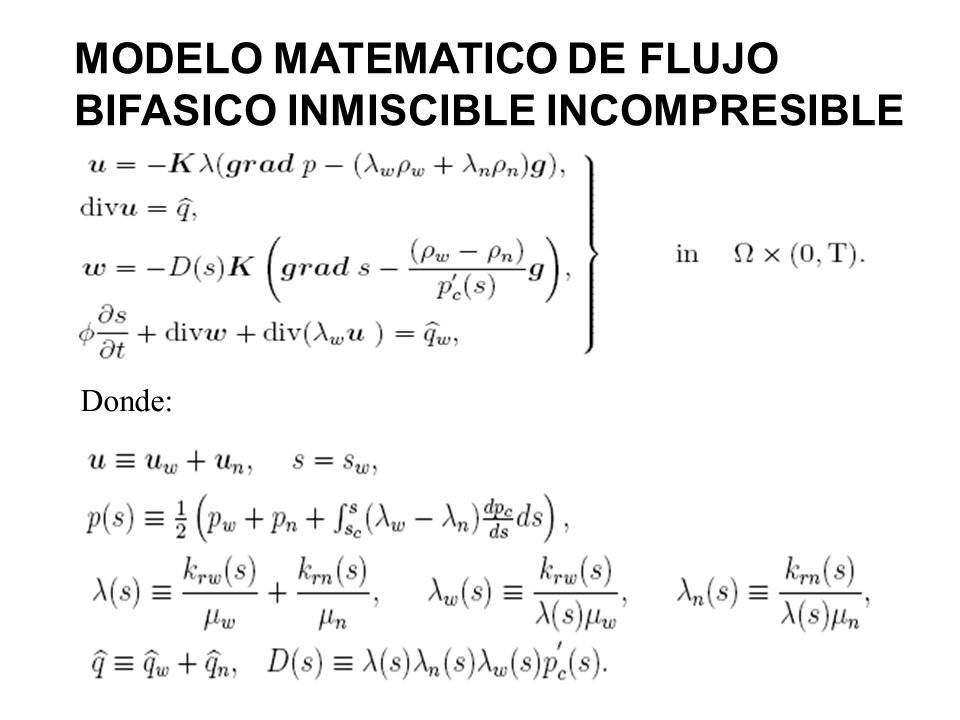

21 MODELO MATEMATICO DE FLUJO BIFASICO INMISCIBLE INCOMPRESIBLE
Donde:

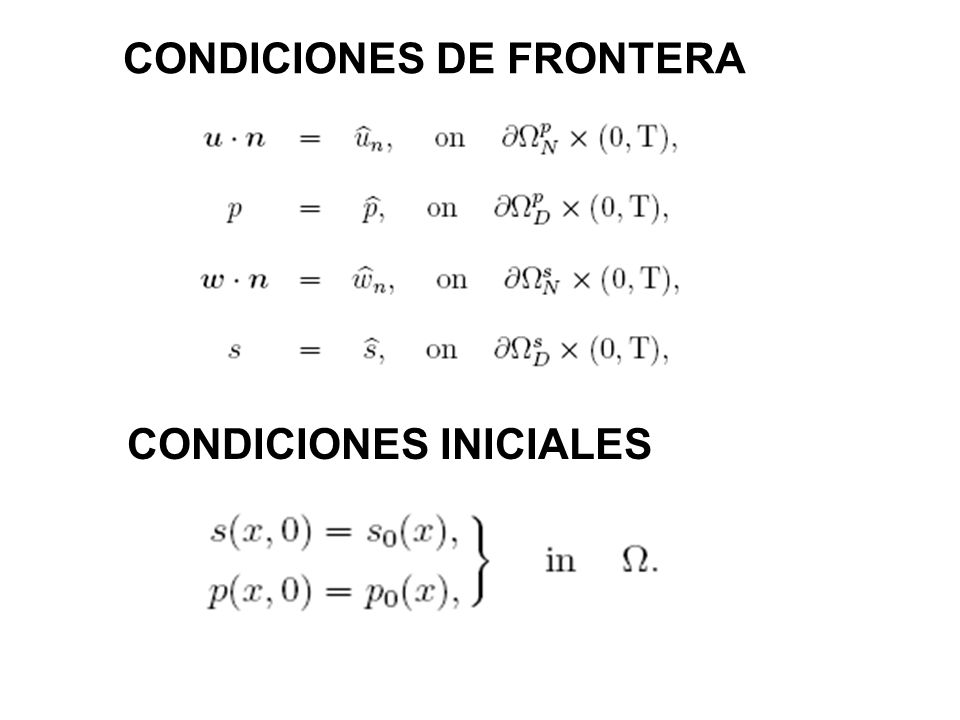

22 CONDICIONES DE FRONTERA
CONDICIONES INICIALES

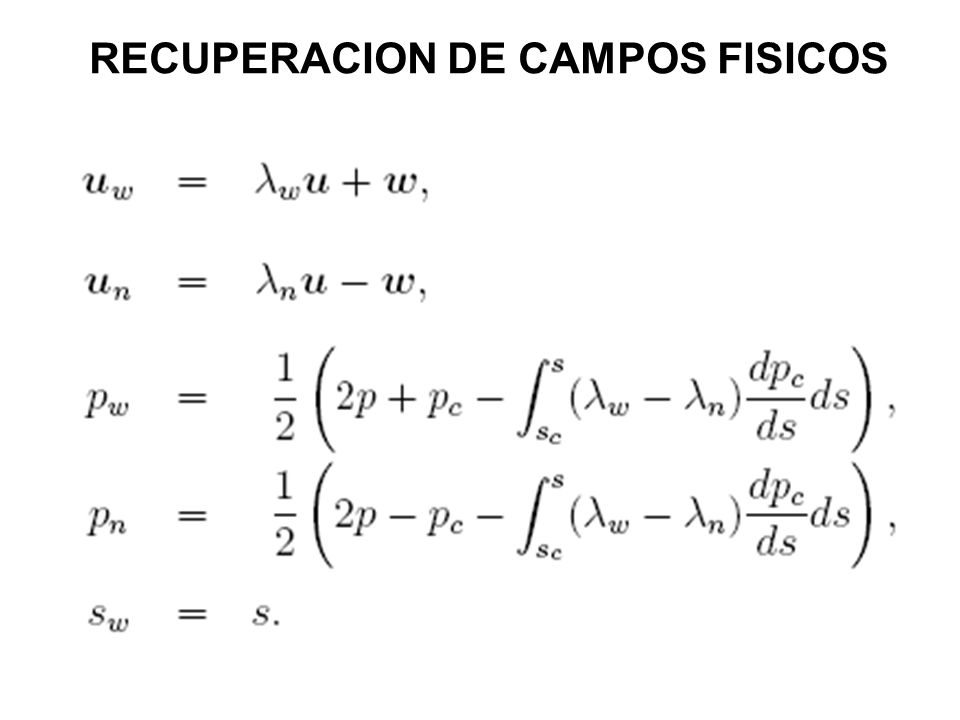

23 RECUPERACION DE CAMPOS FISICOS

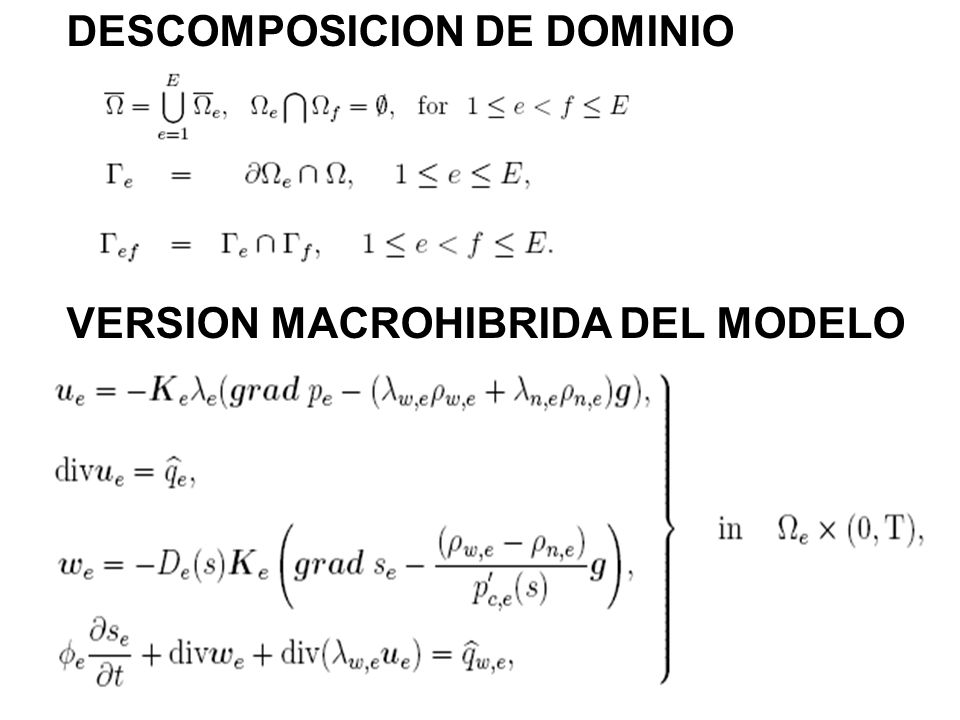

24 DESCOMPOSICION DE DOMINIO
VERSION MACROHIBRIDA DEL MODELO

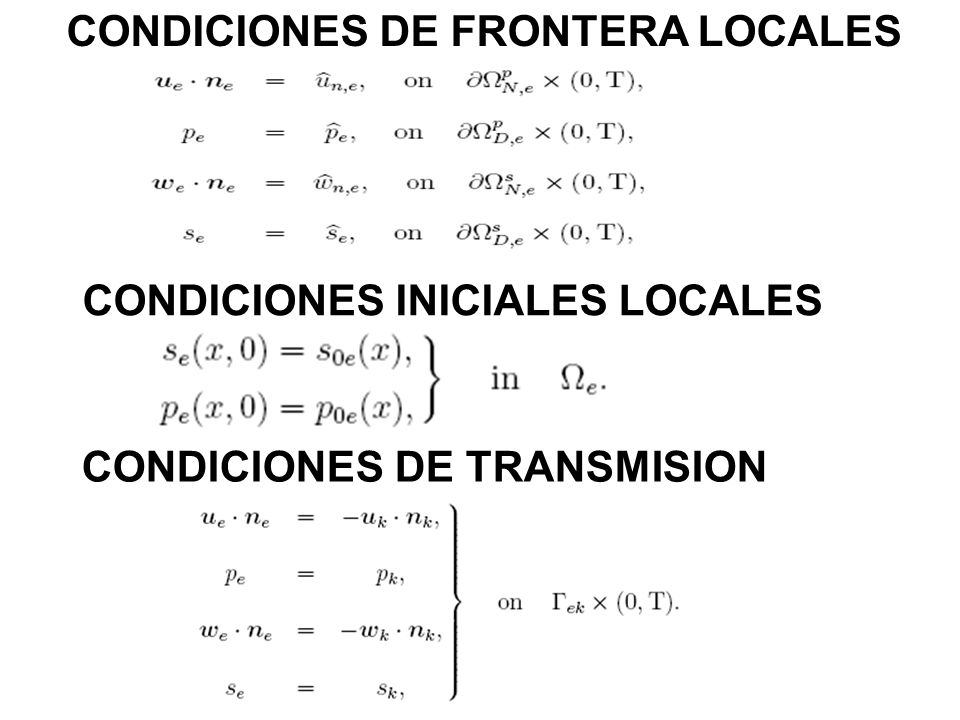

25 CONDICIONES DE FRONTERA LOCALES
CONDICIONES INICIALES LOCALES CONDICIONES DE TRANSMISION

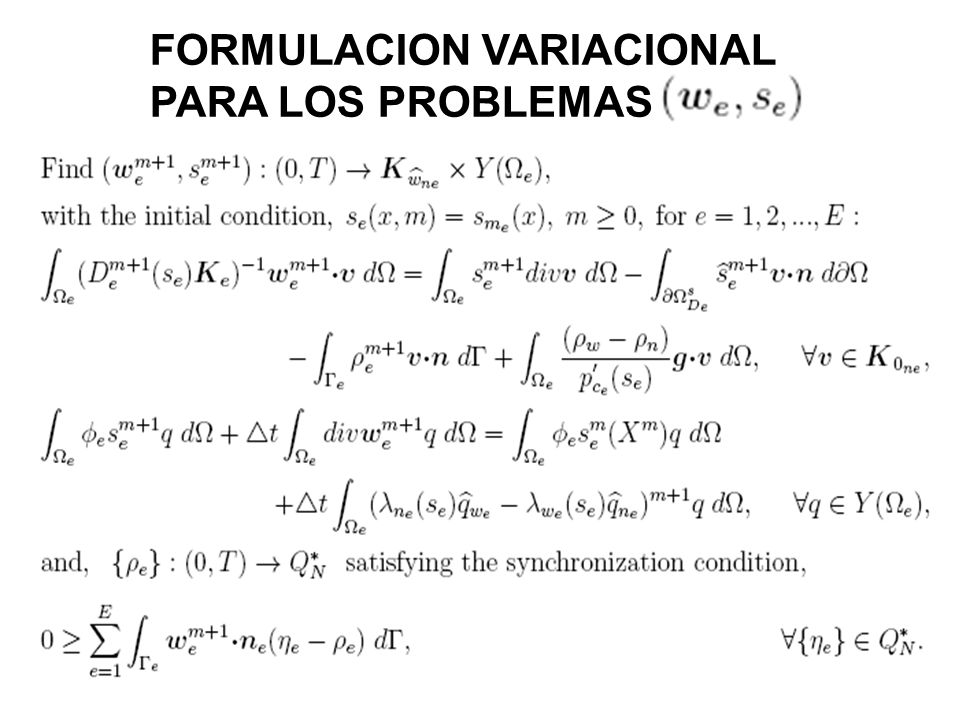

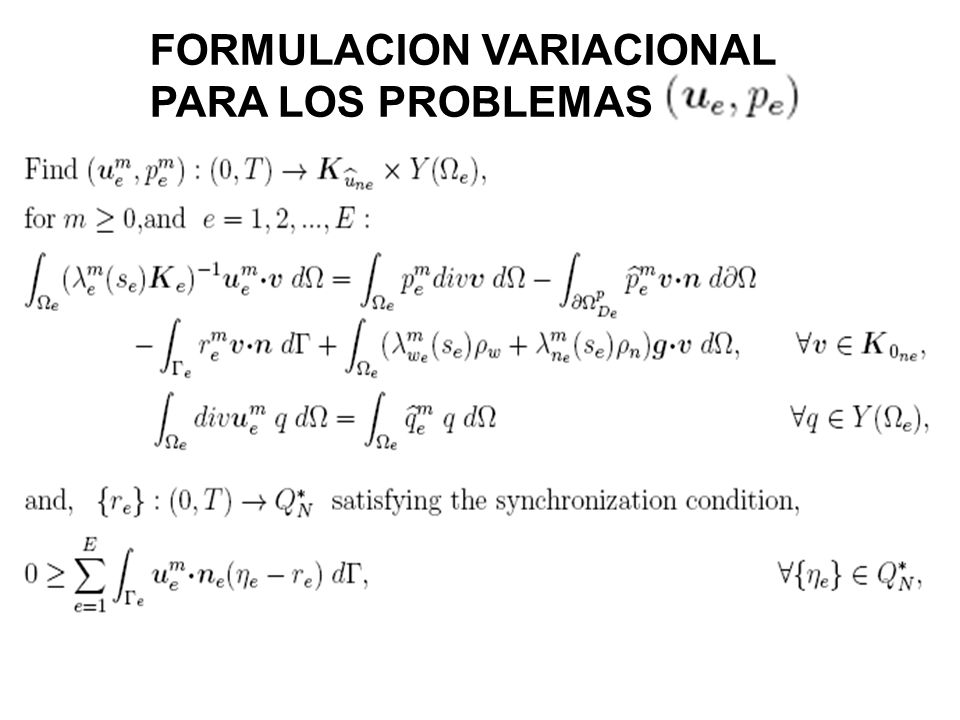

26 FORMULACION VARIACIONAL
PARA LOS PROBLEMAS

27 FORMULACION VARIACIONAL
PARA LOS PROBLEMAS

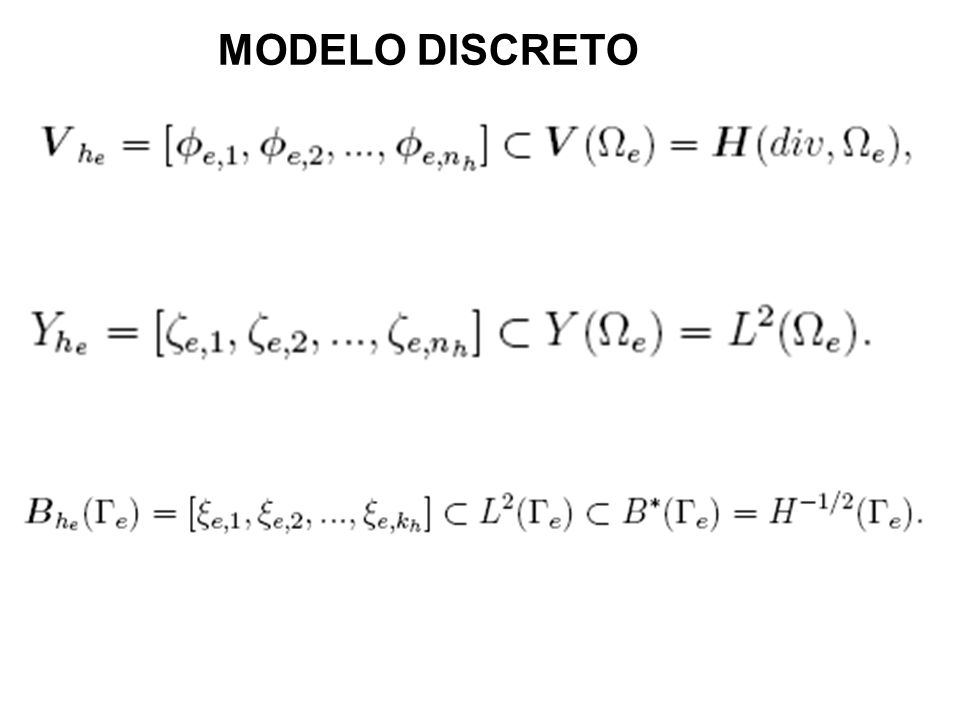

28 MODELO DISCRETO

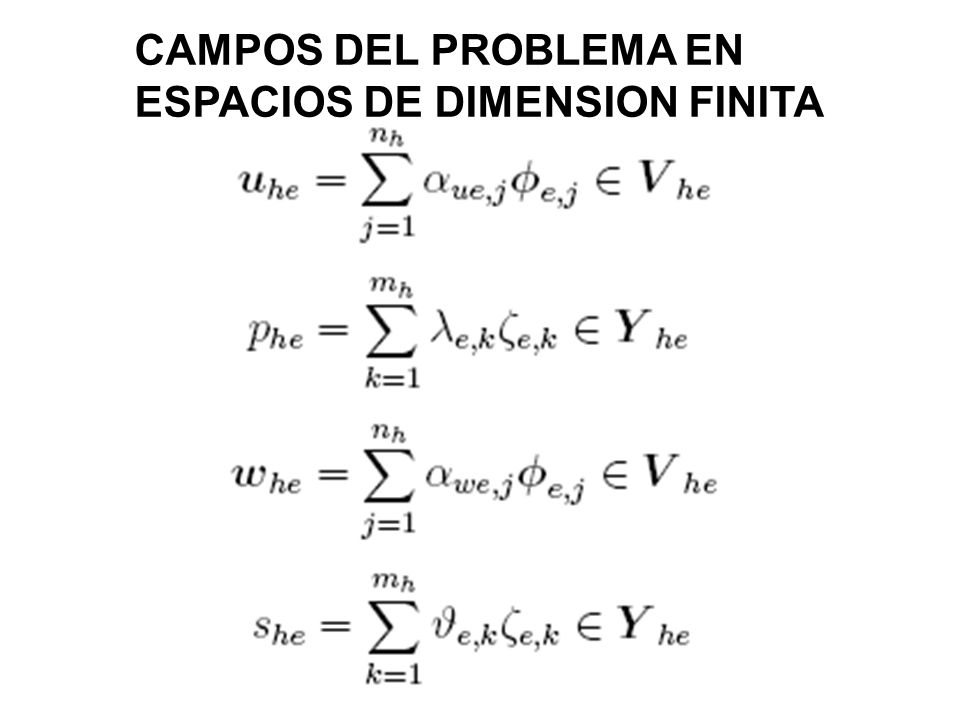

29 CAMPOS DEL PROBLEMA EN ESPACIOS DE DIMENSION FINITA

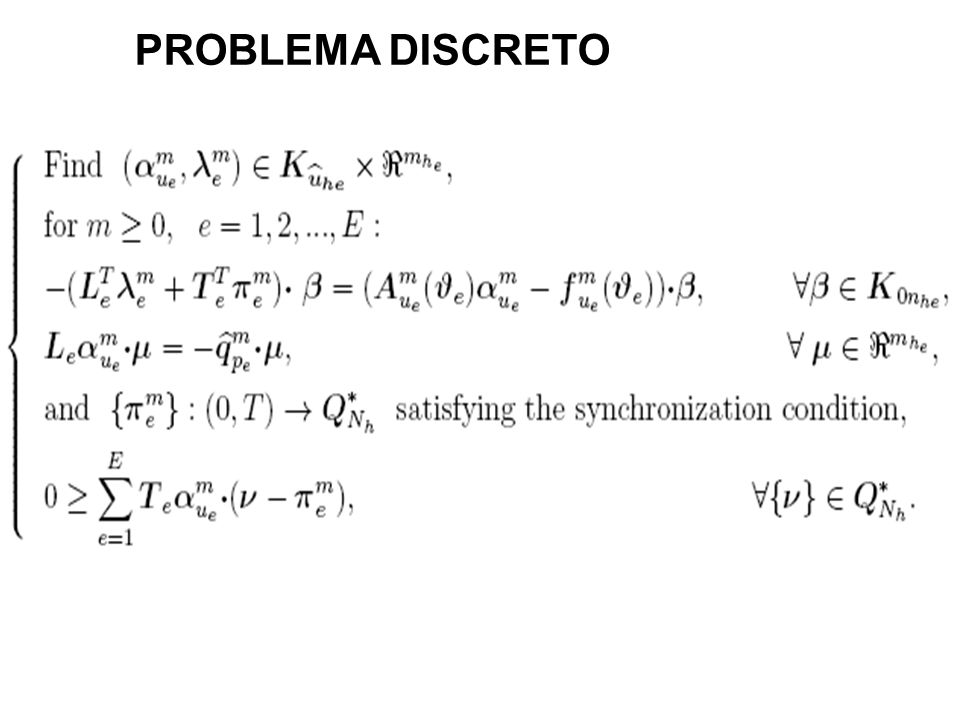

30 PROBLEMA DISCRETO

31 PROBLEMA DISCRETO

32 RESULTADOS FLUJO BIFASICO

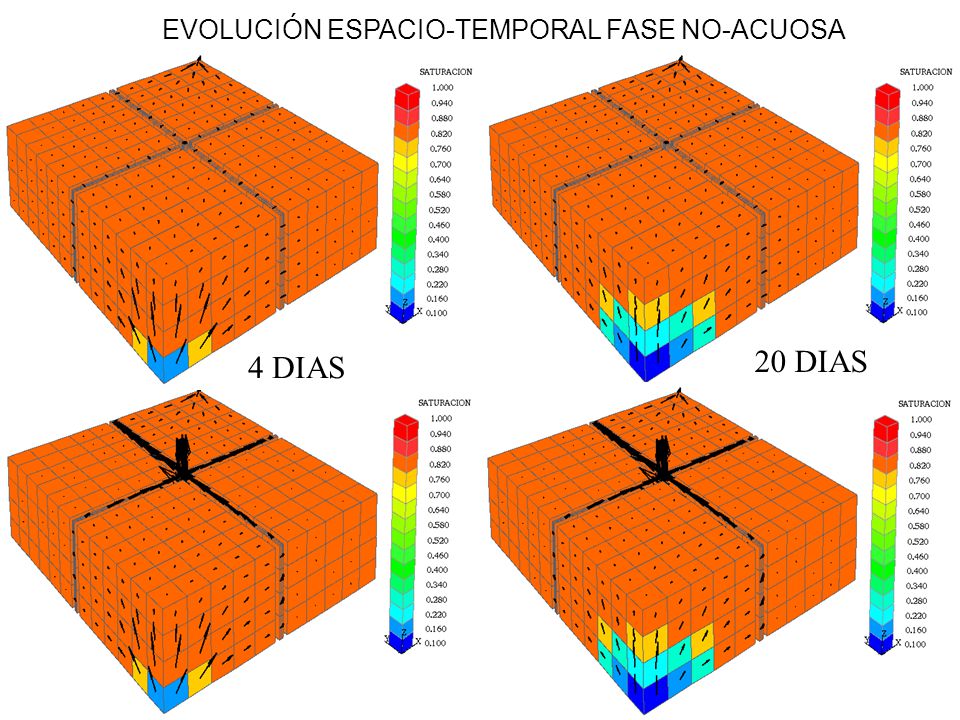

33 EVOLUCIÓN ESPACIO-TEMPORAL FASE NO-ACUOSA
20 DIAS 4 DIAS

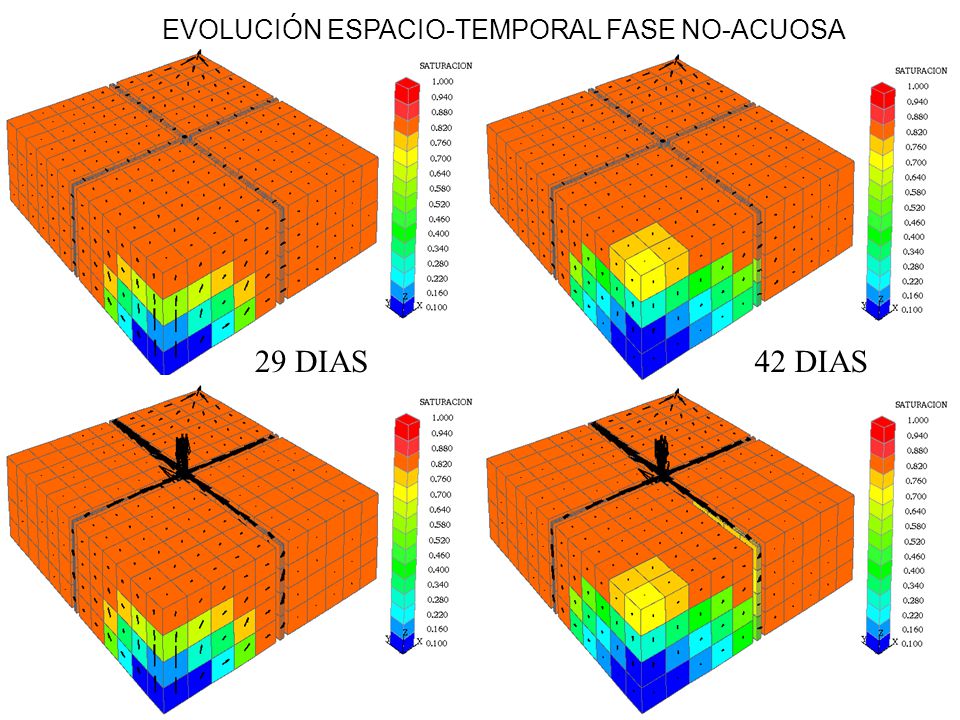

34 EVOLUCIÓN ESPACIO-TEMPORAL FASE NO-ACUOSA
29 DIAS 42 DIAS

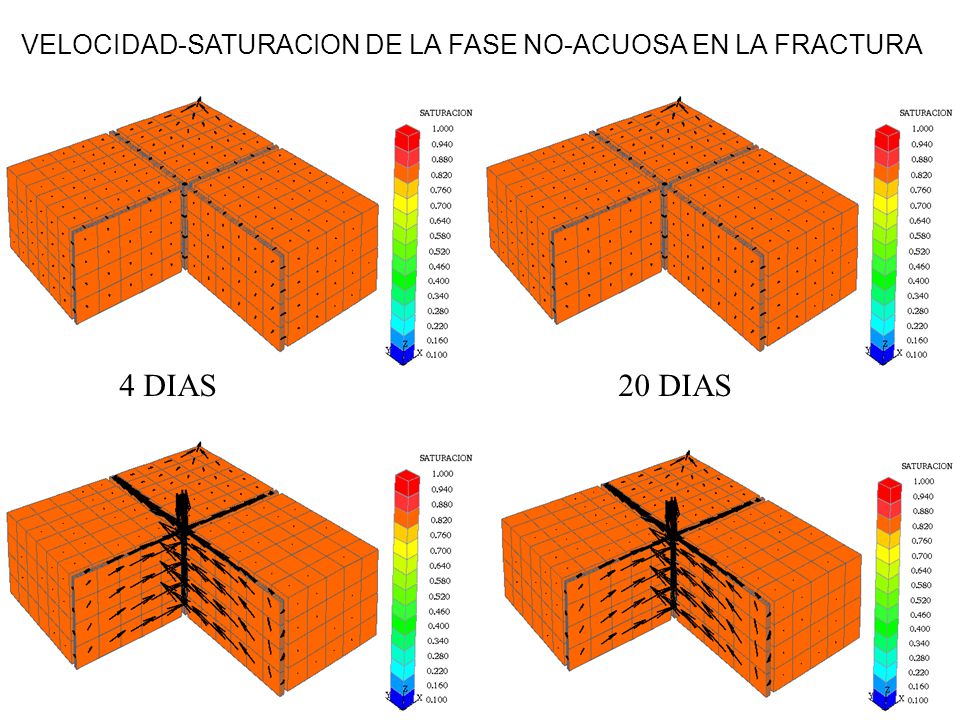

35 VELOCIDAD-SATURACION DE LA FASE NO-ACUOSA EN LA FRACTURA
4 DIAS 20 DIAS

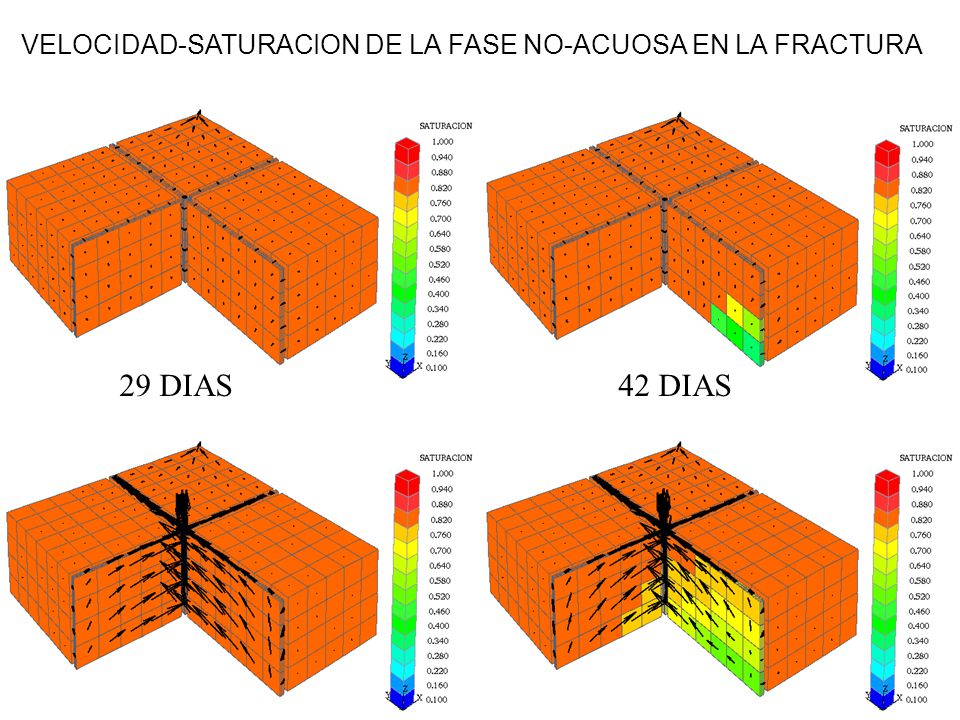

36 VELOCIDAD-SATURACION DE LA FASE NO-ACUOSA EN LA FRACTURA
29 DIAS 42 DIAS
