Autómatas celulares El juego de la vida

Presentación del tema: "Autómatas celulares El juego de la vida"— Transcripción de la presentación:

1 Autómatas celulares El juego de la vida
TFA Lógica y computabilidad 2009/2010 Sergio Santander Jiménez Luis Fernando Pinero Rodríguez

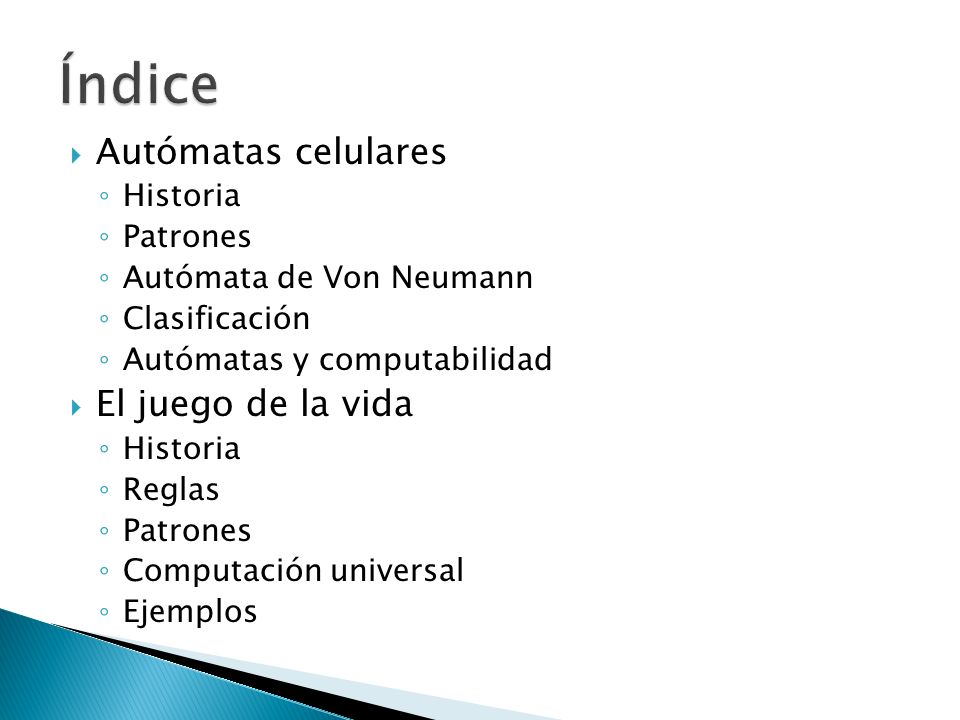

2 Índice Autómatas celulares El juego de la vida Historia Patrones
Autómata de Von Neumann Clasificación Autómatas y computabilidad El juego de la vida Reglas Computación universal Ejemplos

3 Autómatas celulares Introducción
Un autómata celular describe una idealización matemática de la naturaleza, proporcionando modelos para un amplio margen de complejos fenómenos biológicos y físicos. Componentes: Red o espacio celular. Conjunto de reglas de transición.

4 Autómatas celulares Introducción
Red o espacio celular: un número N de celdas idénticas que pueden tomar valores finitos conectados entre sí. Los valores del próximo estado dependen de los valores actuales de los vecinos para una determinada celda.

5 Autómatas celulares Introducción
Conjunto de reglas de transición: Actualiza el valor de una determinada celda en función de los valores actuales de sus vecinos. Ejemplo de ECAs (Elementary Cellular Automaton):

6 Autómatas celulares Historia
1947 estudios de Von Neumann sobre modelos de robótica basados en ecuaciones diferenciales. 1952 primer autómata celular. Modelo abstracto de auto-reproducción biológica. Década de los 60 conceptos de auto- reproducción y computación universal sobre autómatas de este tipo. 1968 el juego de la vida de John Conway. Abandonado en la década de los 70 y retomada su investigación en 1983.

7 Autómatas celulares Patrones
Ocurrencia de una serie de valores a lo largo del tiempo según una determinada configuración inicial o semilla.

8 Autómatas celulares Autómata de Von Neumann
Uso de autómatas celulares para obtener un sistema cuya organización lógica sea capaz de reproducirse por sí mismo. Espacio celular de dos dimensiones infinito. 29 posibles estados por celda. Vecindad Von Neumann. Componentes: Unidad de construcción. Unidad de cinta.

9 Autómatas celulares Autómata de Von Neumann

10 Autómatas celulares Clasificación
Una aproximación algebraica puede determinar la estructura de los patrones y de los valores obtenidos a través de las distintas transiciones de estados. Ecuación general:

11 Autómatas celulares Clasificación
Variando esta ecuación se pueden obtener los siguientes autómatas: Cuya evolución da lugar a un estado homogéneo, en el que todos los puntos tienen el mismo valor. Cuya evolución conduce a un conjunto finito de estructuras (conjuntos de valores no siguiendo un patrón). Cuya evolución sigue un determinado patrón. Cuya evolución conlleva la aparición de estructuras complejas que se mantienen en el tiempo.

12 Autómatas celulares Autómatas y computabilidad
Concepto de computador “universal”: aquel sistema en el que, dado un programa de entrada, sus pasos evolutivos pueden implementar cualquier algoritmo. La entrada puede ser vista como un programa+datos y la secuencia final es el resultado de llevar a cabo los cálculos. En autómatas celulares: diferentes configuraciones iniciales deben codificar todos los posibles programas mediante la definición de reglas evolutivas.

13 Autómatas celulares Autómatas y computabilidad
La tesis de Church-Turing da a entender que ningún sistema tendrá una capacidad computacional mayor que estos computadores universales. Computador universal en autómatas celulares mediante definición de estructuras que actúan como componentes básicos de los computadores digitales.

14 Autómatas celulares Autómatas y computabilidad
Ejemplo: Un autómata de una dimensión con un rango de valores para cada uno de los puntos de la red con cardinalidad igual a dieciocho y con reglas basadas en los valores del vecino más próximo es equivalente a una máquina de Turing universal. Ejemplo 2: Implementación de funciones lógicas en el juego de la vida.

15 Ejemplo concreto de autómatas celulares: El juego de la vida

16 El juego de la vida Introducción
Concebido por matemático de origen británico John Horton Conway entre los años y 1970. Juego de cero jugadores. Su evolución está determinada por su estado o configuración inicial de la red.

17 El juego de la vida Historia
1968: evolución del concepto de autómata celular propuesto por Von Neumann. 1970: publicación en la revista “Scientific American”: ‘El juego hizo a Conway famoso al instante, pero también abrió todo un nuevo campo en la investigación matemática, el campo de los autómatas celulares… gracias a la analogía de la vida con el alzamiento, caída y alteraciones de la sociedad de los organismos vivientes’ – Martin Gardner.

18 El juego de la vida Historia
Múltiples investigaciones que permitieron descubrir nuevos patrones en el juego. Computación universal. Autómata celular más célebre: múltiples implementaciones y aplicaciones.

19 El juego de la vida Reglas
Toda celda viva con menos de dos vecinos vivos muere a causa de la baja población. Cualquier celda viva con más de tres vecinos vivos muere a causa de superpoblación.

20 El juego de la vida Reglas
Cualquier celda viva con dos o tres vecinos vivos en el estado actual vivirá en la siguiente generación. Cualquier celda muerta con un total exacto de tres vecinos vivos pasará a ser una celda viva.

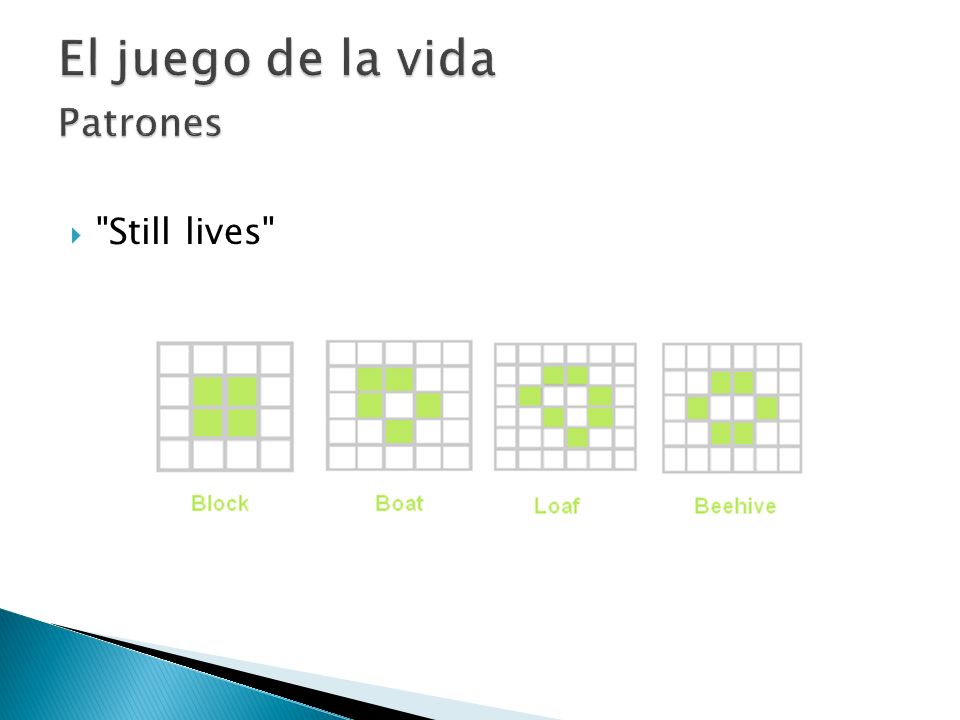

21 El juego de la vida Patrones "Still lives"

22 El juego de la vida Patrones - Osciladores Pulsar Blinker Beacon Toad

23 El juego de la vida Patrones “Methuselahs” (Matusalenes)

24 El juego de la vida Patrones Spaceships o planeadores. Glider LWSS

25 El juego de la vida Patrones Patrones infinitos Glider Gun Otros

26 El juego de la vida Computación universal
Demostrada por Berlekamp, Guy y Conway. Estructuras clave para la construcción de computadores universales: “glider gun” y los propios “glider”. Implementación de funciones lógicas: NOT, AND, OR, etc. Simulación de máquina de Turing.

27 FIN
