1
DIODO LED DEFINICION Light-Emitting Diode: Diodo Emisor de Luz es un dispositivo semiconductor que emite luz incoherente de espectro reducido cuando se polariza de forma directa la unión PN en la cual circula por él una corriente eléctrica . Este fenómeno es una forma de electroluminiscencia, el LED es un tipo especial de diodo que trabaja como un diodo común, pero que al ser atravesado por la corriente eléctrica, emite luz . Este dispositivo semiconductor está comúnmente encapsulado en una cubierta de plástico de mayor resistencia que las de vidrio que usualmente se emplean en las lámparas incandescentes. Aunque el plástico puede estar coloreado, es sólo por razones estéticas, ya que ello no influye en el color de la luz emitida.
2

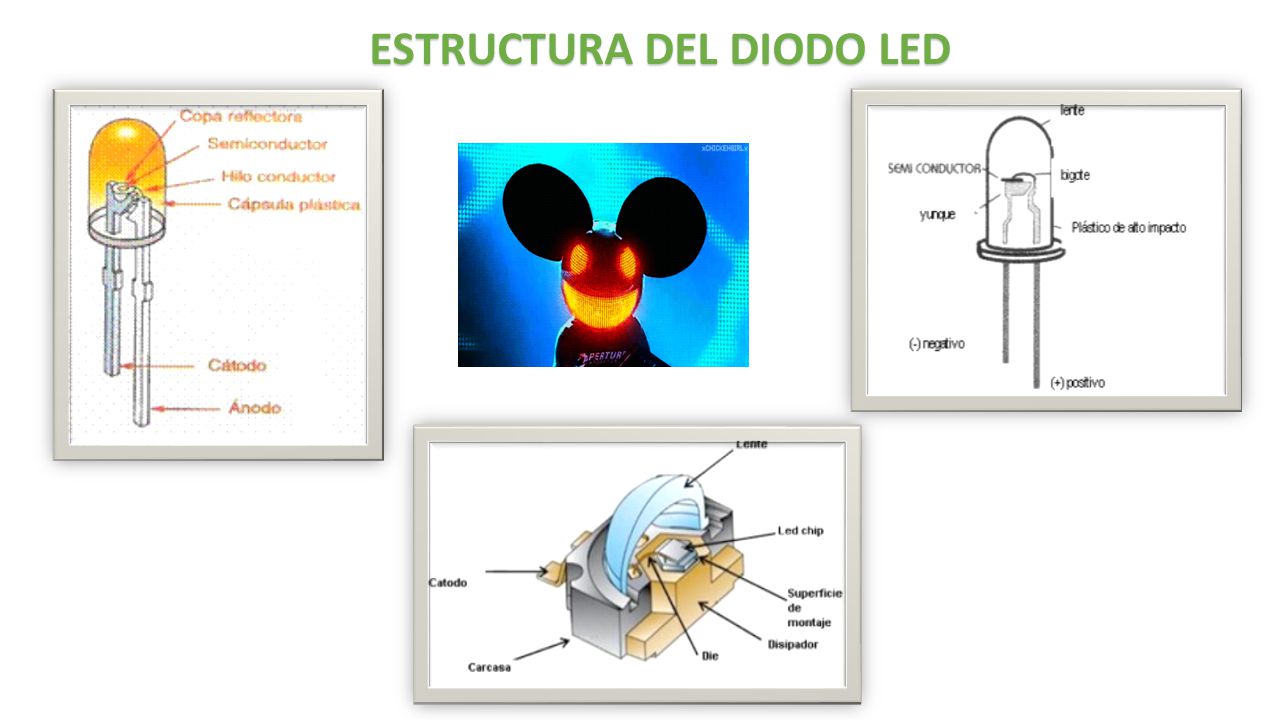

ESTRUCTURA DEL DIODO LED
3

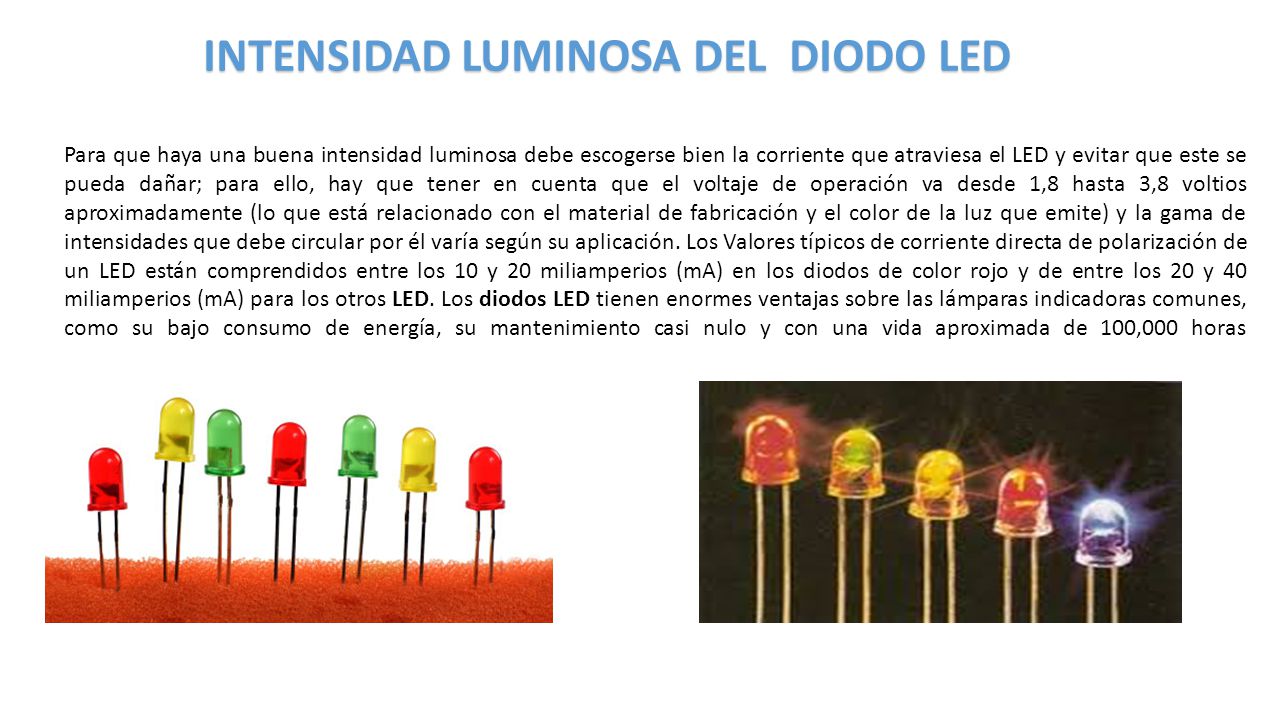

INTENSIDAD LUMINOSA DEL DIODO LED
Para que haya una buena intensidad luminosa debe escogerse bien la corriente que atraviesa el LED y evitar que este se pueda dañar; para ello, hay que tener en cuenta que el voltaje de operación va desde 1,8 hasta 3,8 voltios aproximadamente (lo que está relacionado con el material de fabricación y el color de la luz que emite) y la gama de intensidades que debe circular por él varía según su aplicación. Los Valores típicos de corriente directa de polarización de un LED están comprendidos entre los 10 y 20 miliamperios (mA) en los diodos de color rojo y de entre los 20 y 40 miliamperios (mA) para los otros LED. Los diodos LED tienen enormes ventajas sobre las lámparas indicadoras comunes, como su bajo consumo de energía, su mantenimiento casi nulo y con una vida aproximada de 100,000 horas
4
FUNCIONAMIENTO VENTAJAS DESVENTAJAS
Cuando un led se encuentra en polarización directa, los electrones pueden recombinarse con los huecos en el dispositivo, liberando energía en forma de fotones. Este efecto es llamado electroluminiscencia y el color de la luz (correspondiente a la energía del fotón) se determina a partir de la banda de energía del semiconductor. Por lo general, el área de un led es muy pequeña (menor a 1 mm2), y se pueden usar componentes ópticos integrados para formar su patrón de radiación. Comienza a lucir con una tensión de unos 2 Voltios. VENTAJAS DESVENTAJAS frecuencia de luz muy azul pueden ser dañinos para la vista. provocan contaminación lumínica. son relativamente caros y requieren una corriente eléctrica más precisa. Es de bajo consumo de energía un mayor tiempo de vida tamaño reducido resistencia a las vibraciones reducida emisión de calor no contienen mercurio
5

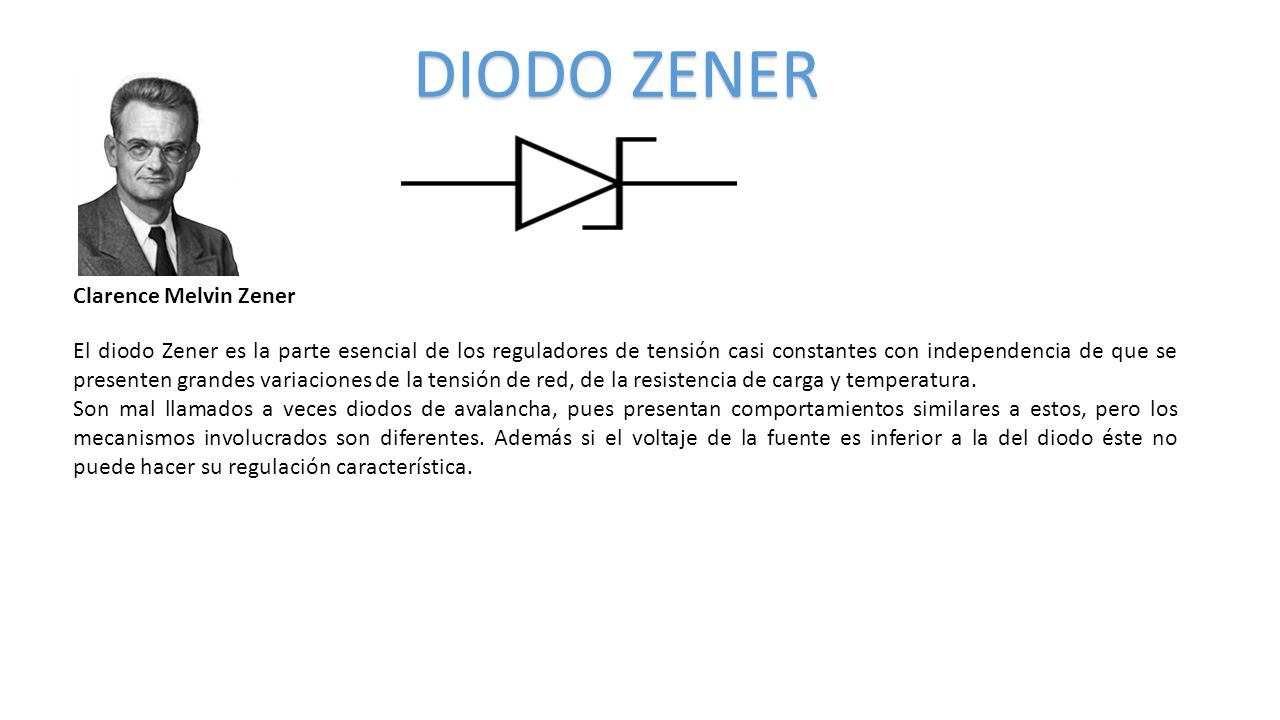

DIODO ZENER Clarence Melvin Zener
El diodo Zener es la parte esencial de los reguladores de tensión casi constantes con independencia de que se presenten grandes variaciones de la tensión de red, de la resistencia de carga y temperatura. Son mal llamados a veces diodos de avalancha, pues presentan comportamientos similares a estos, pero los mecanismos involucrados son diferentes. Además si el voltaje de la fuente es inferior a la del diodo éste no puede hacer su regulación característica.
6

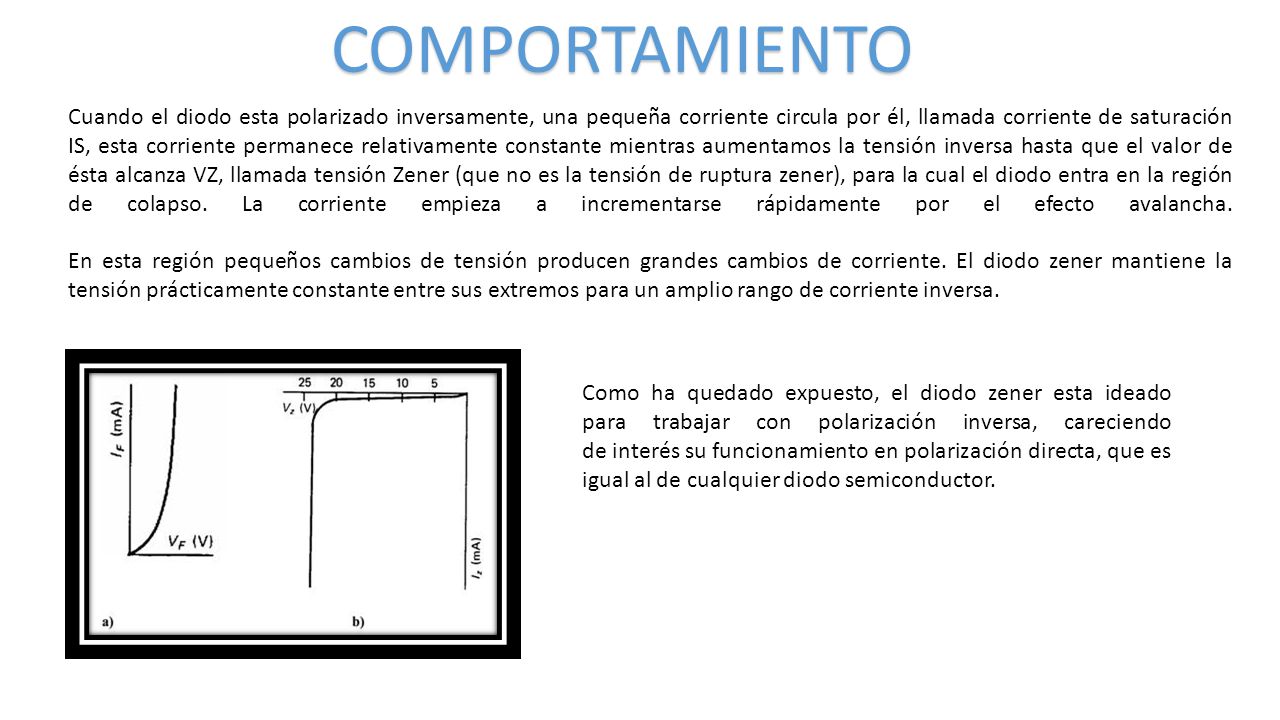

COMPORTAMIENTO Cuando el diodo esta polarizado inversamente, una pequeña corriente circula por él, llamada corriente de saturación IS, esta corriente permanece relativamente constante mientras aumentamos la tensión inversa hasta que el valor de ésta alcanza VZ, llamada tensión Zener (que no es la tensión de ruptura zener), para la cual el diodo entra en la región de colapso. La corriente empieza a incrementarse rápidamente por el efecto avalancha. En esta región pequeños cambios de tensión producen grandes cambios de corriente. El diodo zener mantiene la tensión prácticamente constante entre sus extremos para un amplio rango de corriente inversa. Como ha quedado expuesto, el diodo zener esta ideado para trabajar con polarización inversa, careciendo de interés su funcionamiento en polarización directa, que es igual al de cualquier diodo semiconductor.
7

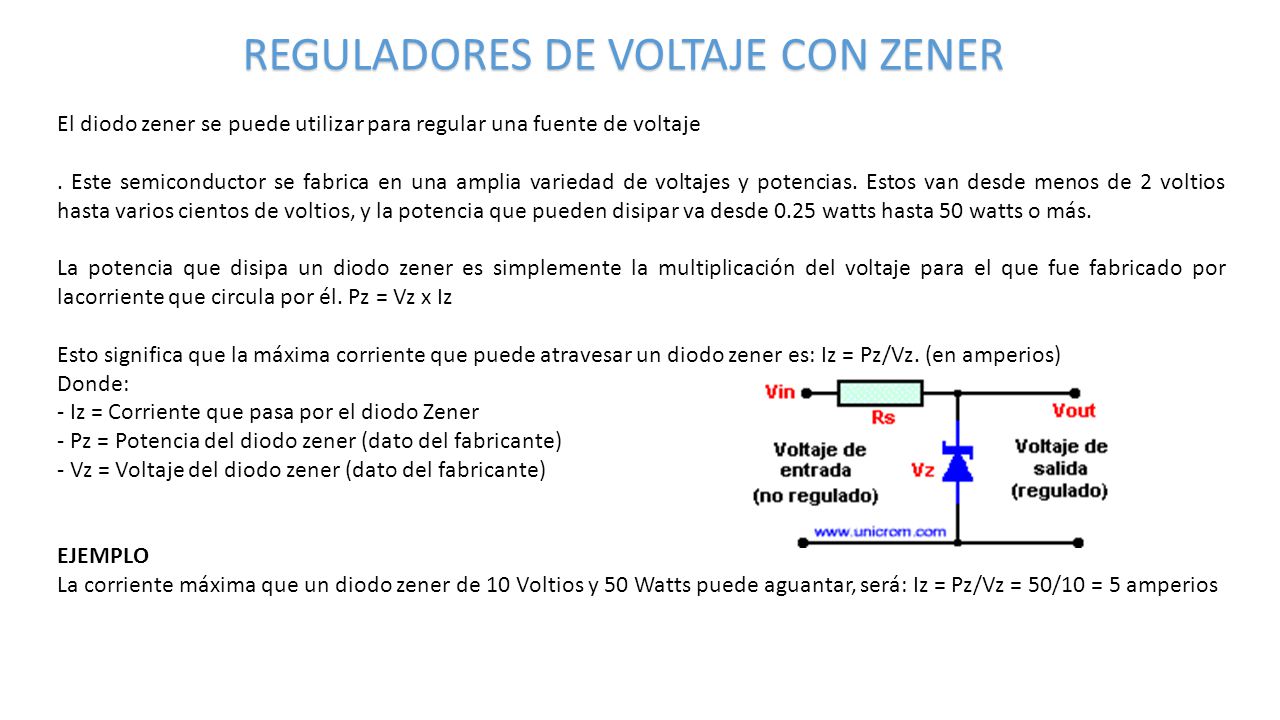

REGULADORES DE VOLTAJE CON ZENER
El diodo zener se puede utilizar para regular una fuente de voltaje . Este semiconductor se fabrica en una amplia variedad de voltajes y potencias. Estos van desde menos de 2 voltios hasta varios cientos de voltios, y la potencia que pueden disipar va desde 0.25 watts hasta 50 watts o más. La potencia que disipa un diodo zener es simplemente la multiplicación del voltaje para el que fue fabricado por lacorriente que circula por él. Pz = Vz x Iz Esto significa que la máxima corriente que puede atravesar un diodo zener es: Iz = Pz/Vz. (en amperios) Donde: - Iz = Corriente que pasa por el diodo Zener - Pz = Potencia del diodo zener (dato del fabricante) - Vz = Voltaje del diodo zener (dato del fabricante) EJEMPLO La corriente máxima que un diodo zener de 10 Voltios y 50 Watts puede aguantar, será: Iz = Pz/Vz = 50/10 = 5 amperios
9

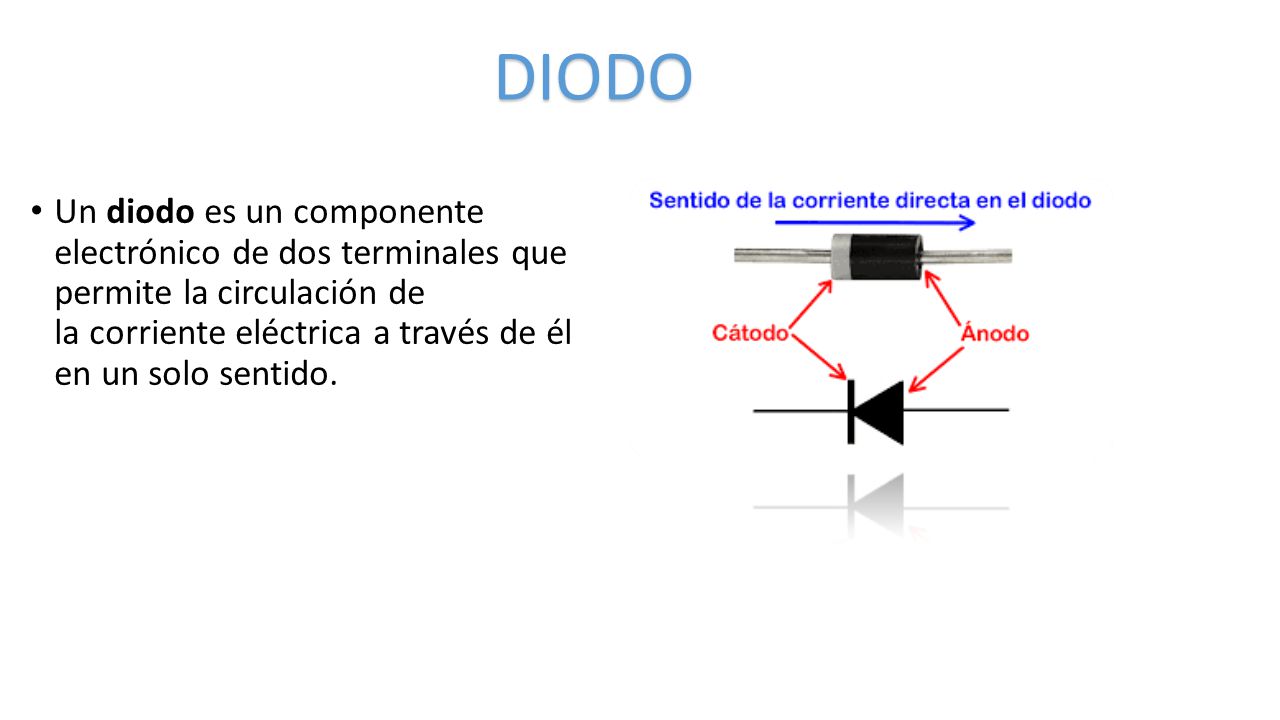

DIODO Un diodo es un componente electrónico de dos terminales que permite la circulación de la corriente eléctrica a través de él en un solo sentido.
10
Generalmente este término se usa para referirse al diodo semiconductor, el más común en la actualidad; consta de una pieza de cristal semiconductor conectada a dos terminales eléctricos. El diodo de vacío (que actualmente ya no se usa, excepto para tecnologías de alta potencia) es un tubo de vacío con dos electrodos: una lámina como ánodo, y un cátodo.
11

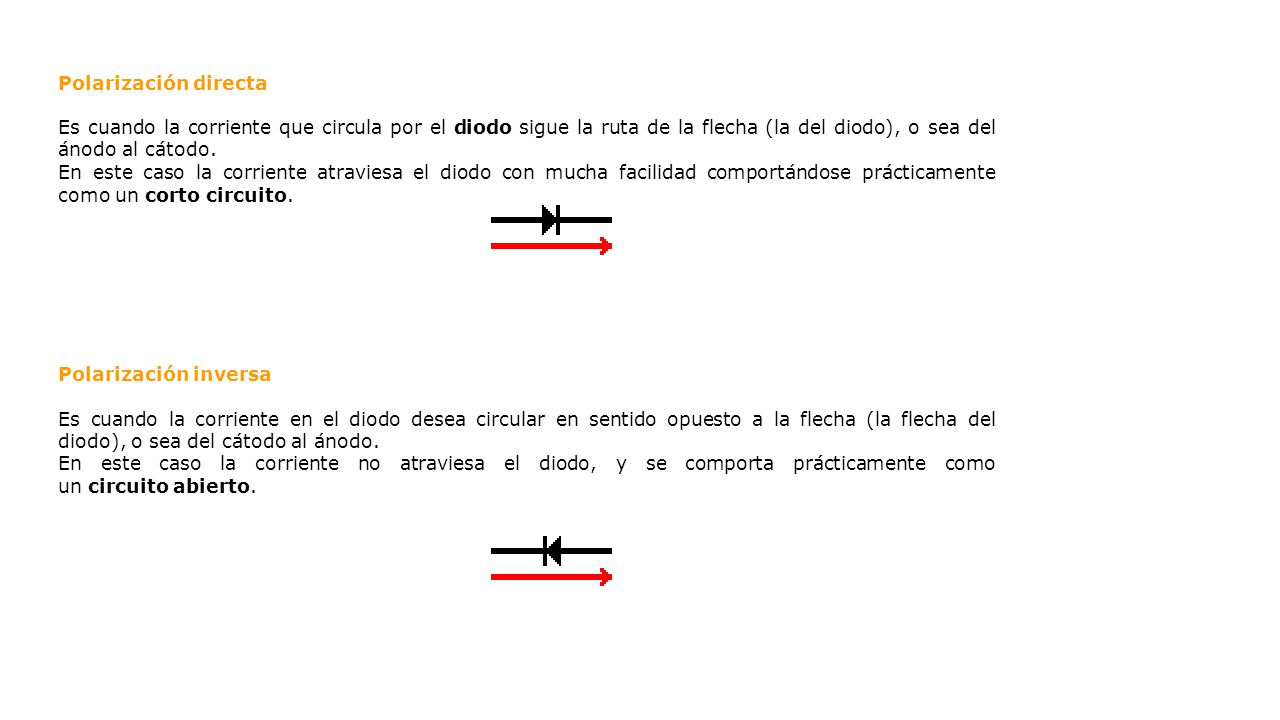

Polarización directa Es cuando la corriente que circula por el diodo sigue la ruta de la flecha (la del diodo), o sea del ánodo al cátodo. En este caso la corriente atraviesa el diodo con mucha facilidad comportándose prácticamente como un corto circuito. Polarización inversa Es cuando la corriente en el diodo desea circular en sentido opuesto a la flecha (la flecha del diodo), o sea del cátodo al ánodo. En este caso la corriente no atraviesa el diodo, y se comporta prácticamente como un circuito abierto.
