1 Multivibradores Instrumentacion2008/ Clases/Multivibradores.ppt Rev 2008

2 Multivibradores Monoestables Aestables Biestables

3 Multivibrador monoestable (one shot)

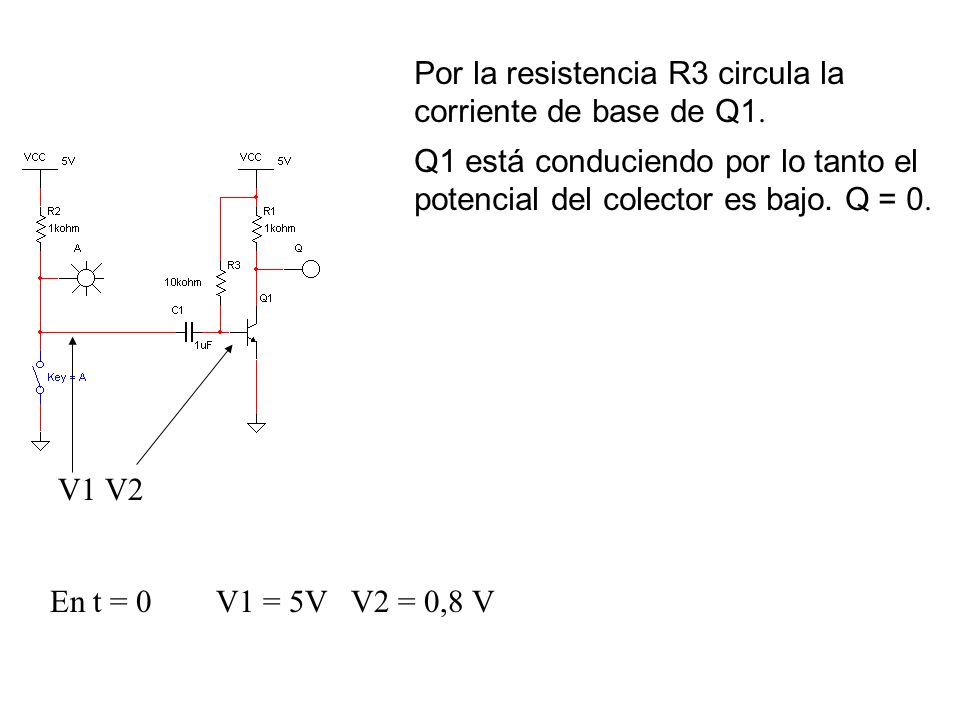

4 Por la resistencia R3 circula la corriente de base de Q1.
Q1 está conduciendo por lo tanto el potencial del colector es bajo. Q = 0. V1 V2 En t = V1 = 5V V2 = 0,8 V

5 Al cerrar el interruptor el potencial eléctrico de las dos placas del condensador caen 5 Volts.

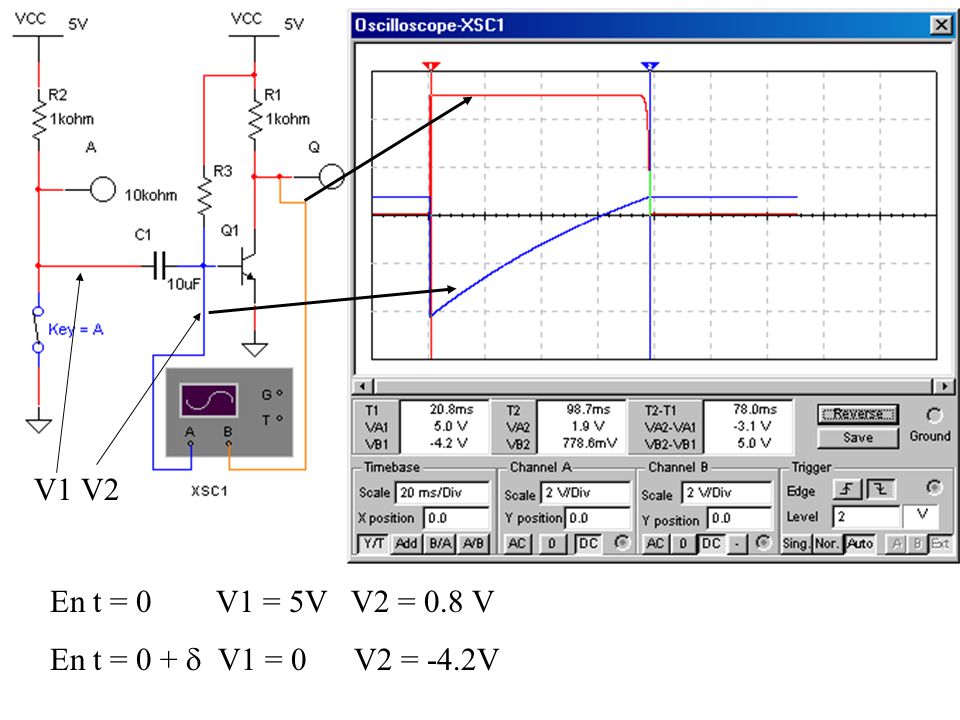

El potencial en la base del transistor se hace negativo. No hay corriente de base. Q1 no conduce por lo tanto el potencial del colector es 5V. Q = 1. V1 V2 En t = V1 = 5V V2 = 0,8 V En t = 0 +  V1 = V2 = -4,2V

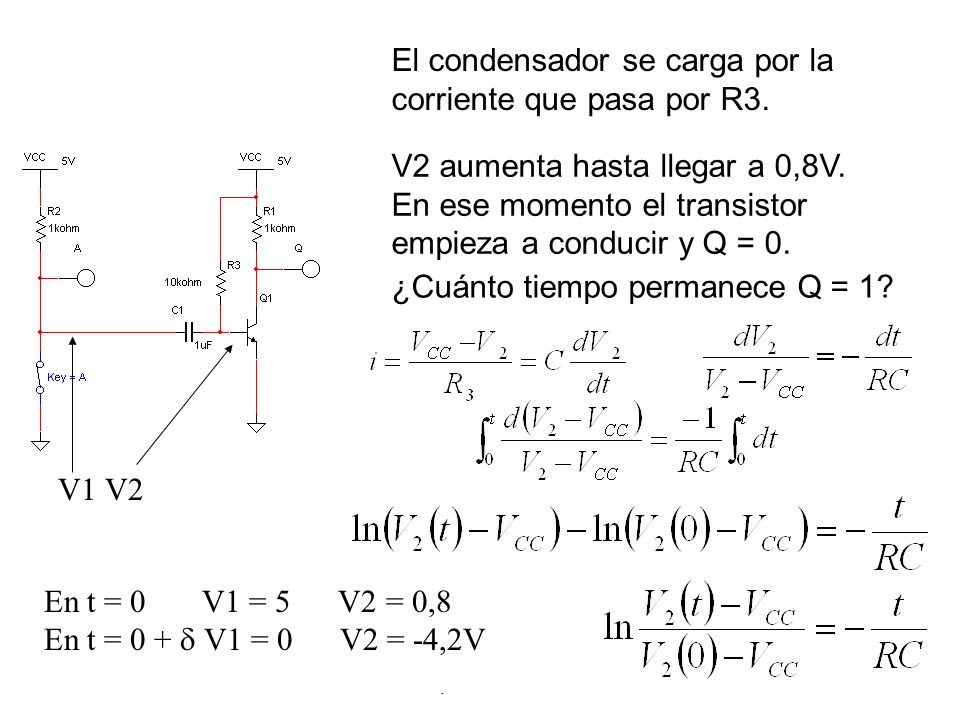

6 El condensador se carga por la corriente que pasa por R3.
V2 aumenta hasta llegar a 0,8V. En ese momento el transistor empieza a conducir y Q = 0. ¿Cuánto tiempo permanece Q = 1? V1 V2 En t = V1 = V2 = 0,8 En t = 0 +  V1 = V2 = -4,2V En t V1 = V2 = 0,8V

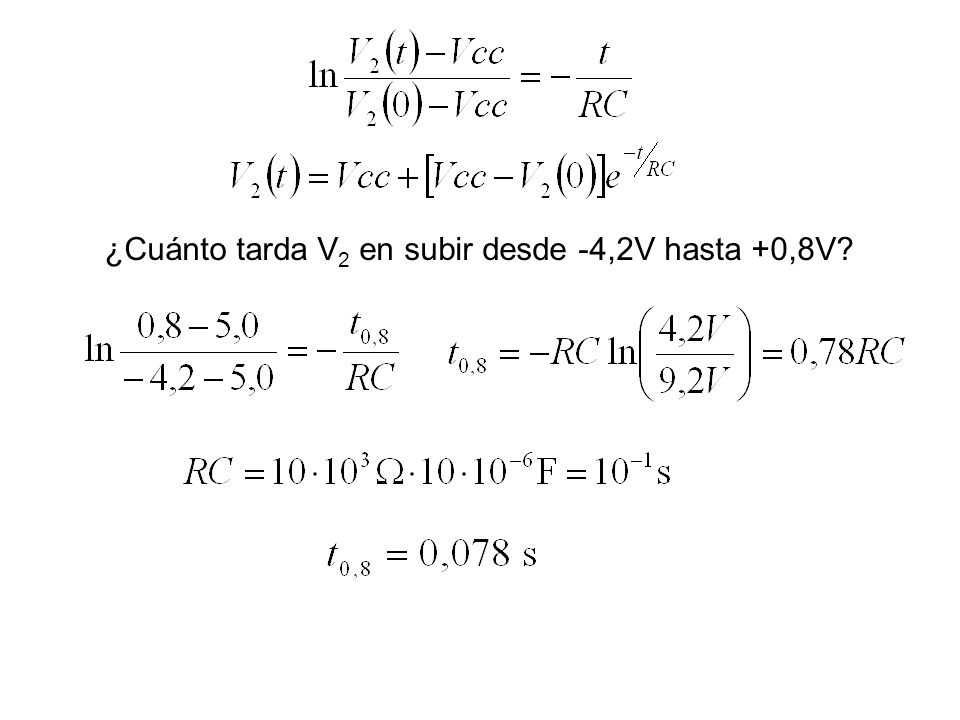

7 ¿Cuánto tarda V2 en subir desde -4,2V hasta +0,8V?

8 V1 V2 En t = V1 = 5V V2 = 0.8 V En t = 0 +  V1 = V2 = -4.2V

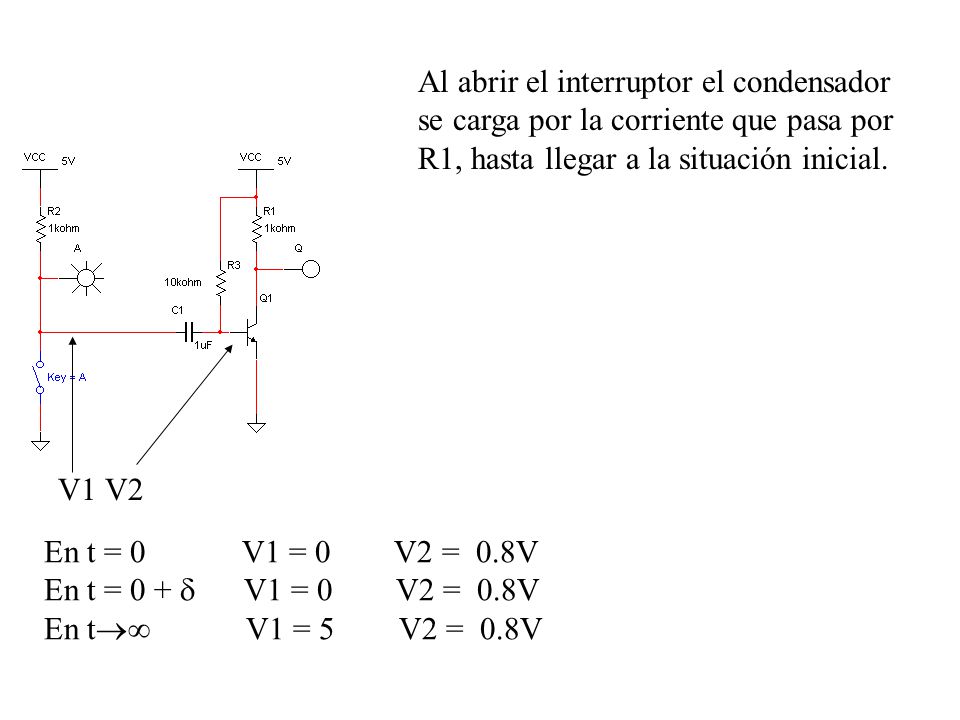

9 Al abrir el interruptor el condensador se carga por la corriente que pasa por R1, hasta llegar a la situación inicial. V1 V2 En t = V1 = V2 = 0.8V En t = 0 +  V1 = V2 = 0.8V En t V1 = V2 = 0.8V

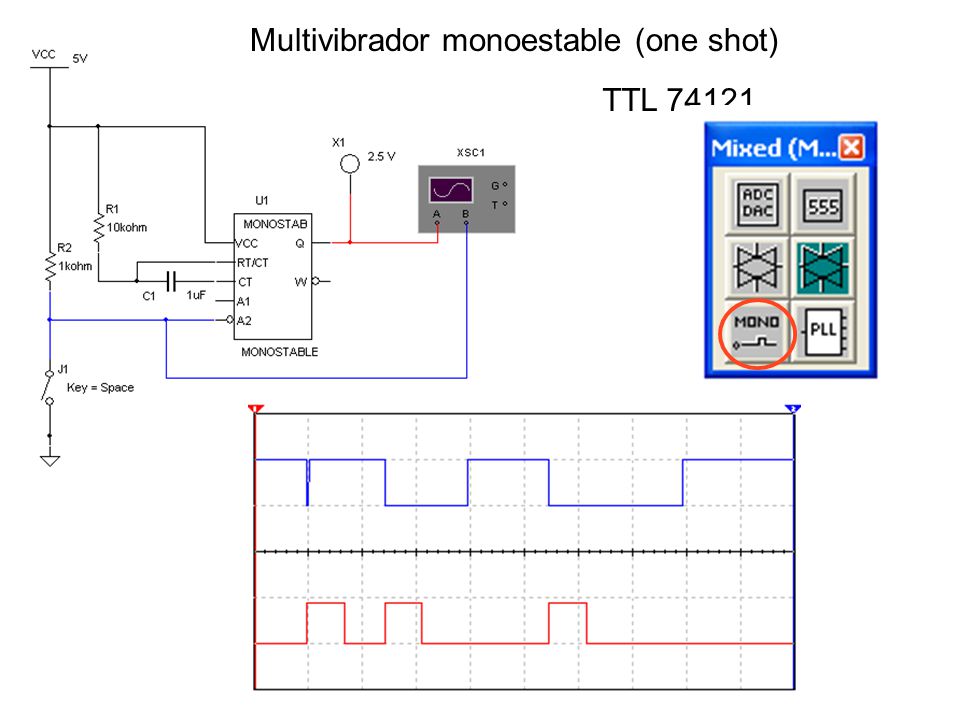

10 Multivibrador monoestable (one shot)
TTL 74121

11 ...a veces no!

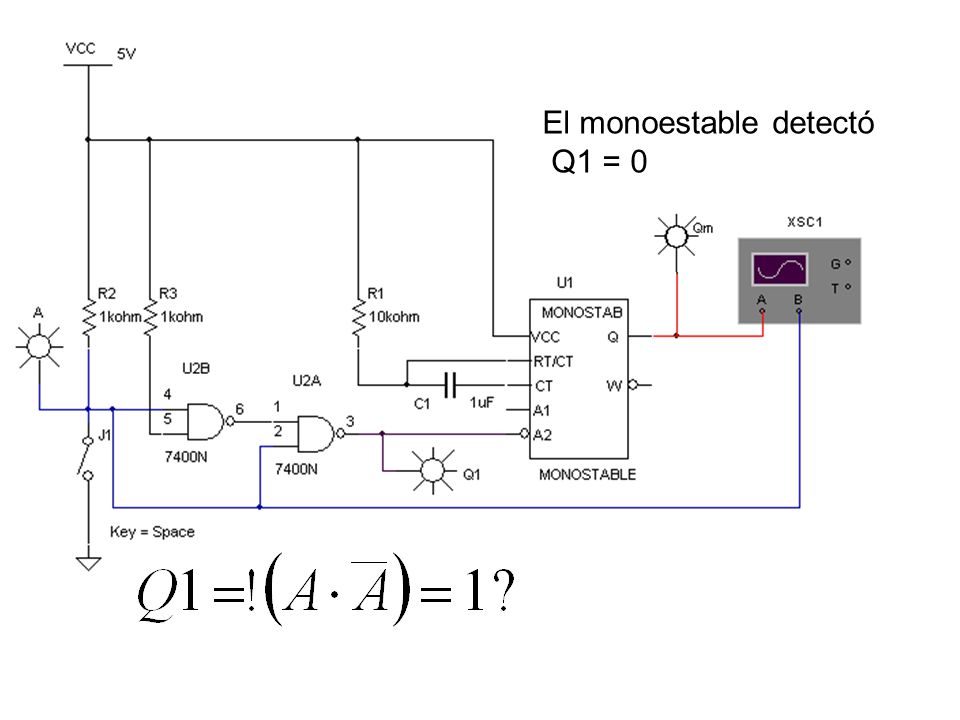

12 El monoestable detectó
Q1 = 0

13

14

15 A QU2B A×QU2B 1 110ns 0 10ns Monoestable A2 Q Q1

16 Multivibradores Monoestables Aestables Biestables

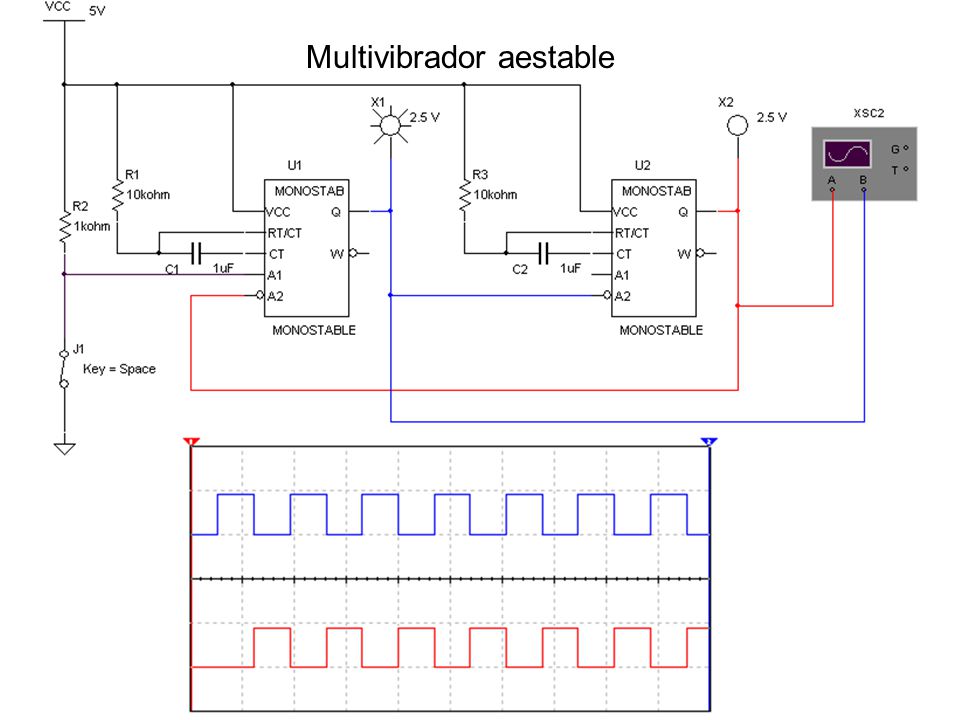

17 Multivibrador aestable

18 Multivibradores Monoestables Aestables Biestables

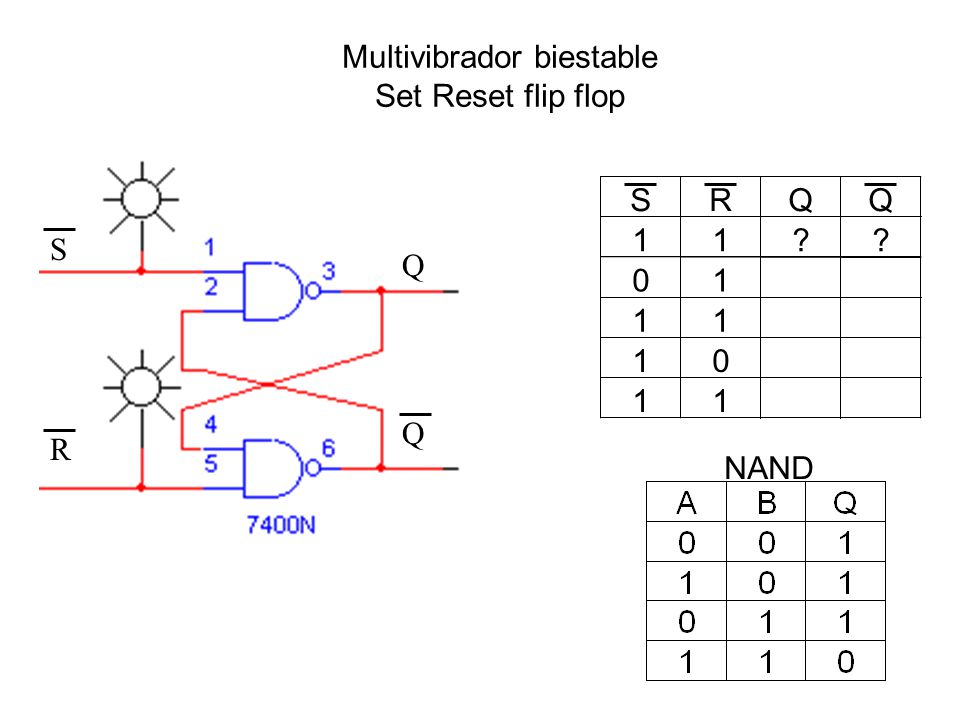

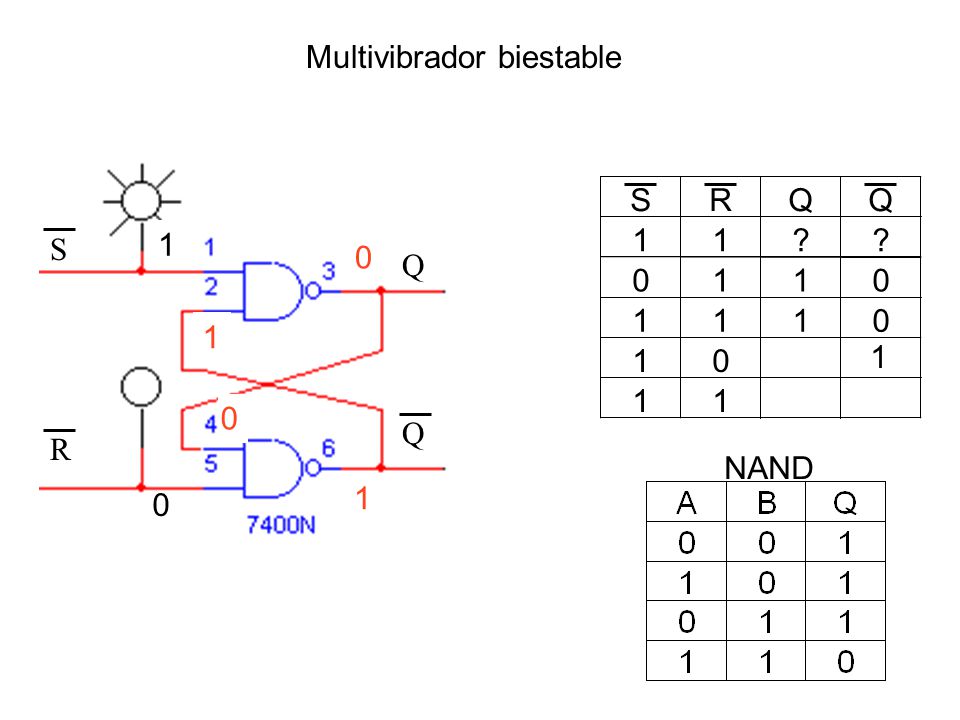

19 Multivibrador biestable Set Reset flip flop
Q 1 ? S R Q NAND

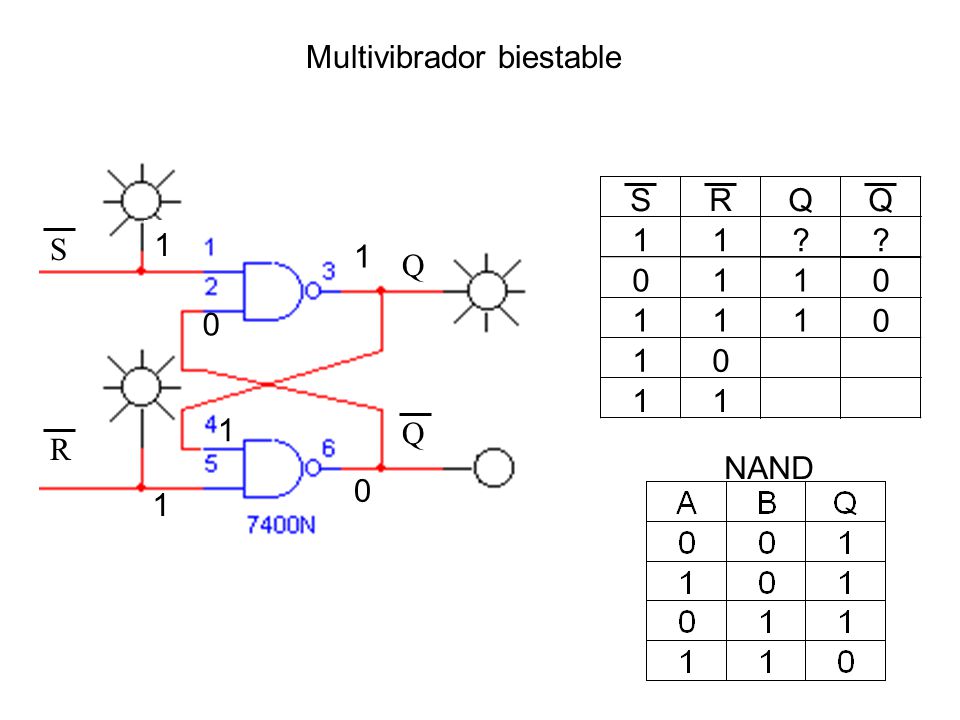

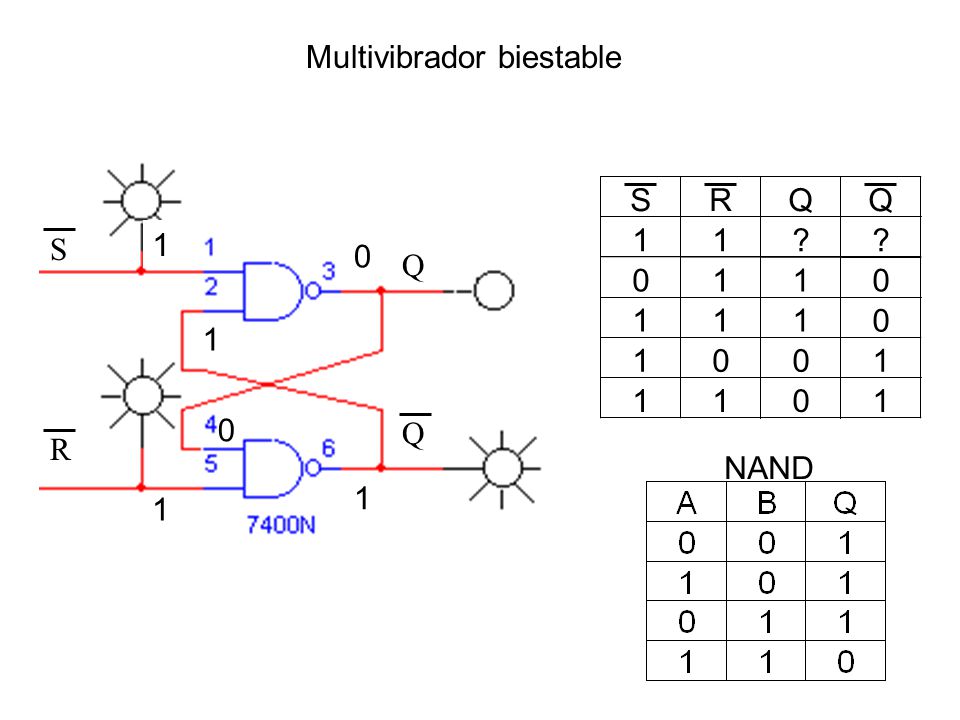

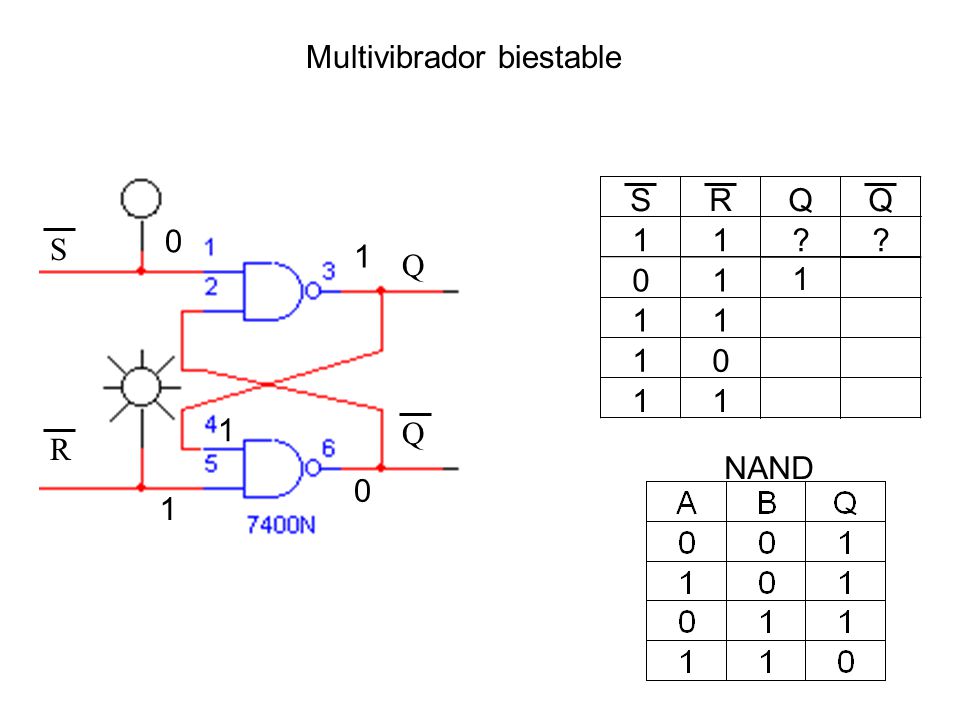

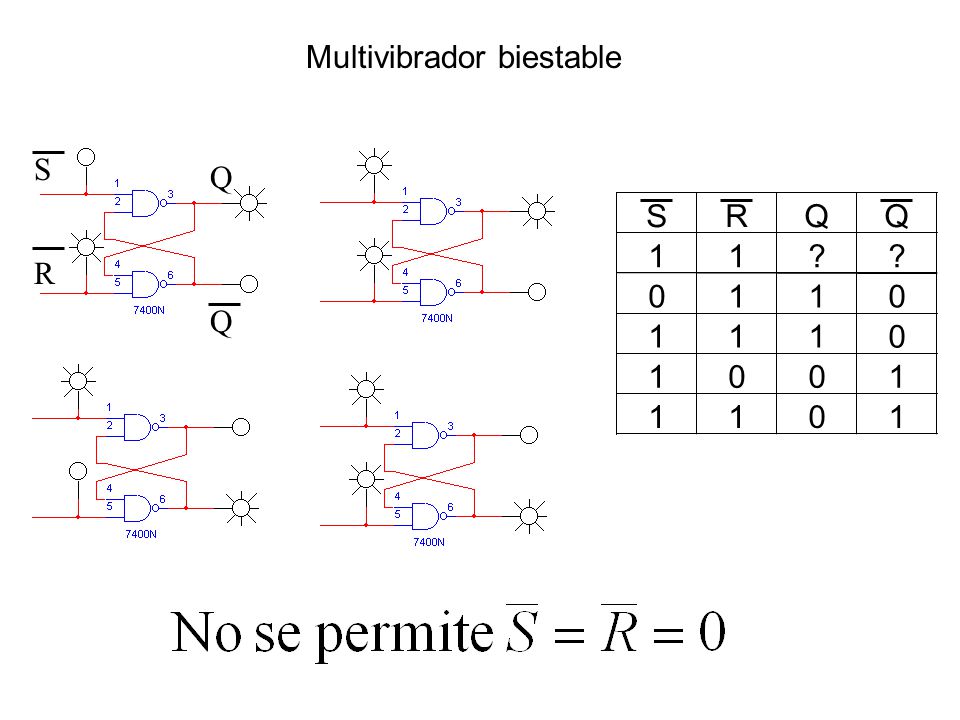

20 Multivibrador biestable
Q 1 ? S R Q 1 1 1 NAND 1

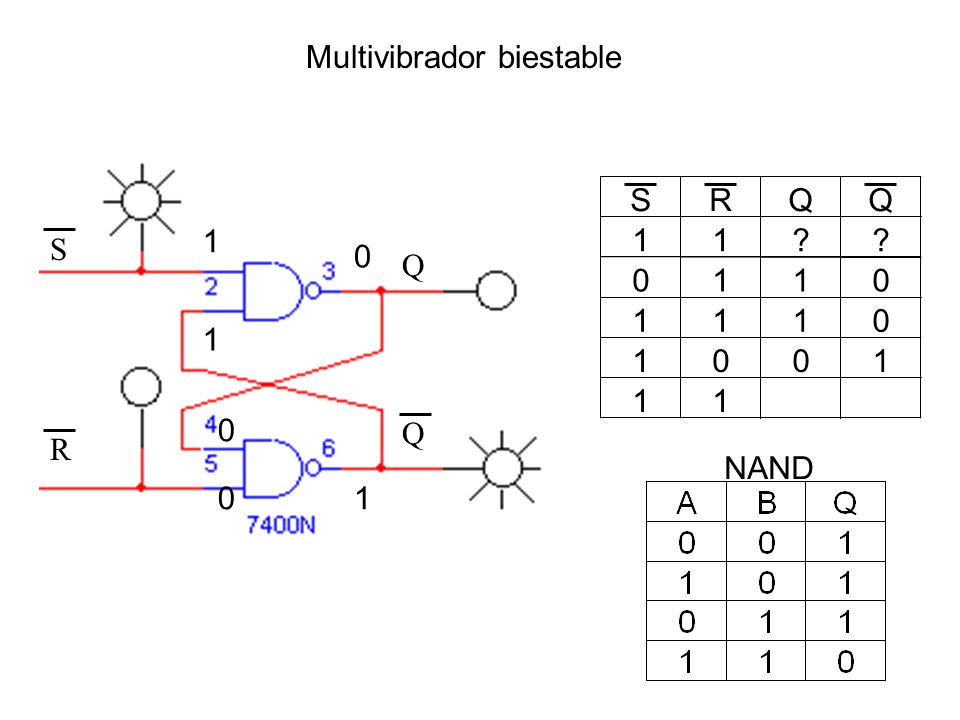

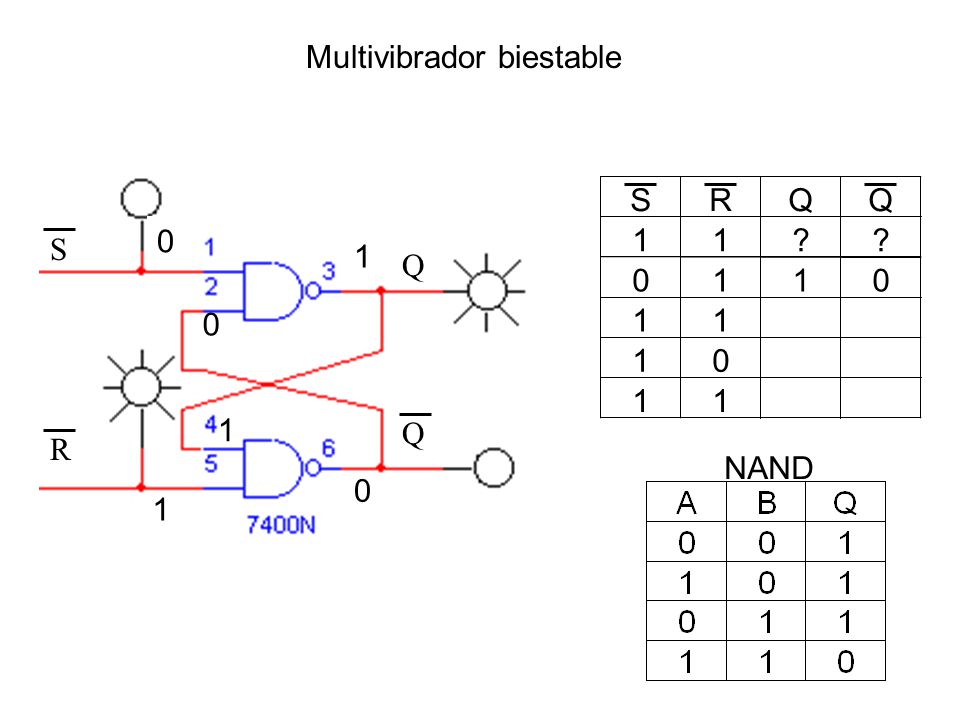

21 Multivibrador biestable
Q 1 ? S R Q 1 1 NAND 1

22 Multivibrador biestable
Q 1 ? S R Q 1 1 1 NAND 1

23 Multivibrador biestable
Q 1 ? S R Q 1 1 1 1 1 NAND 1

24 Multivibrador biestable
Q 1 ? 1 S R Q 1 NAND 1

25 Multivibrador biestable
Q 1 ? S R Q 1 1 NAND 1 1

26 Multivibrador biestable
Q S R Q 1 ? R Q

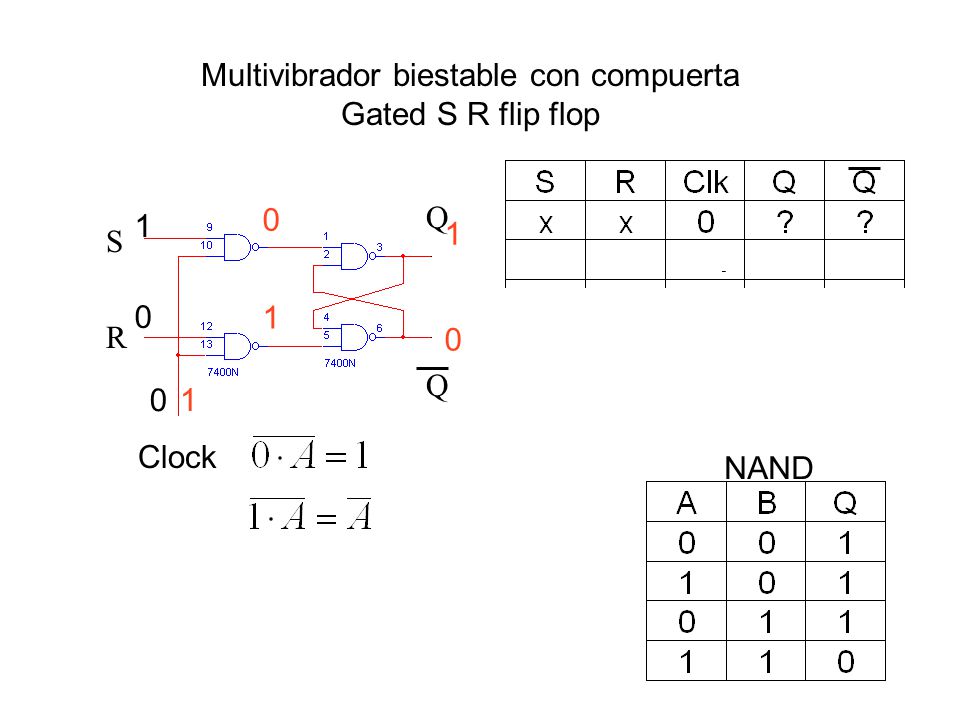

27 Multivibrador biestable con compuerta Gated S R flip flop
1 Q 1 1 S 1 1 R Q 1 Clock NAND

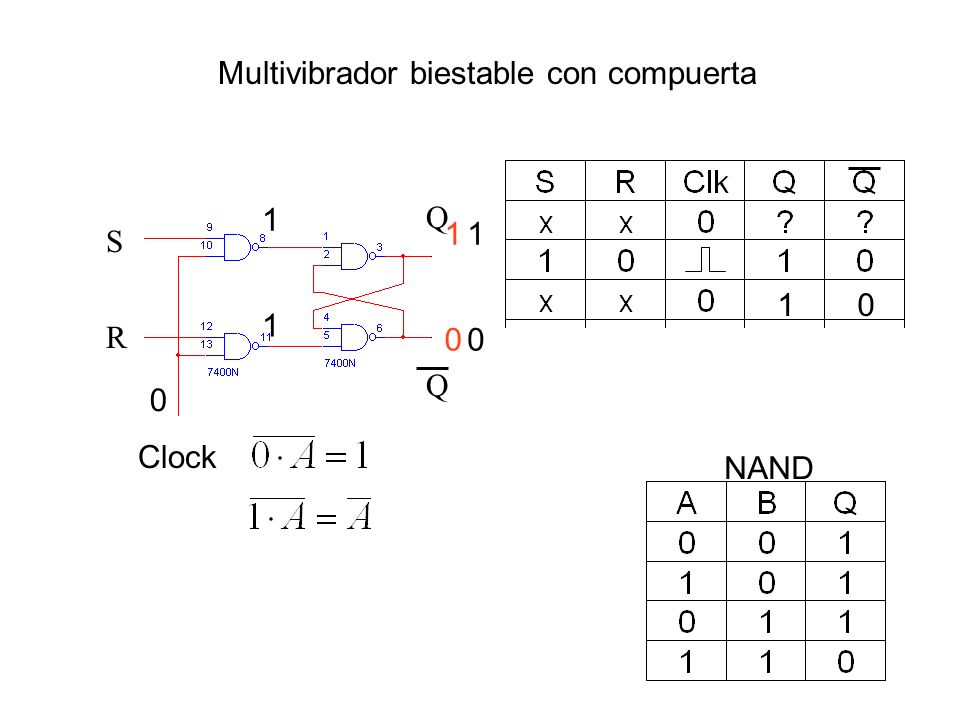

28 Multivibrador biestable con compuerta
1 Q 1 1 S 1 R Q Clock NAND

29 Multivibrador biestable con compuerta
1 Q S 1 R 1 Q Clock NAND

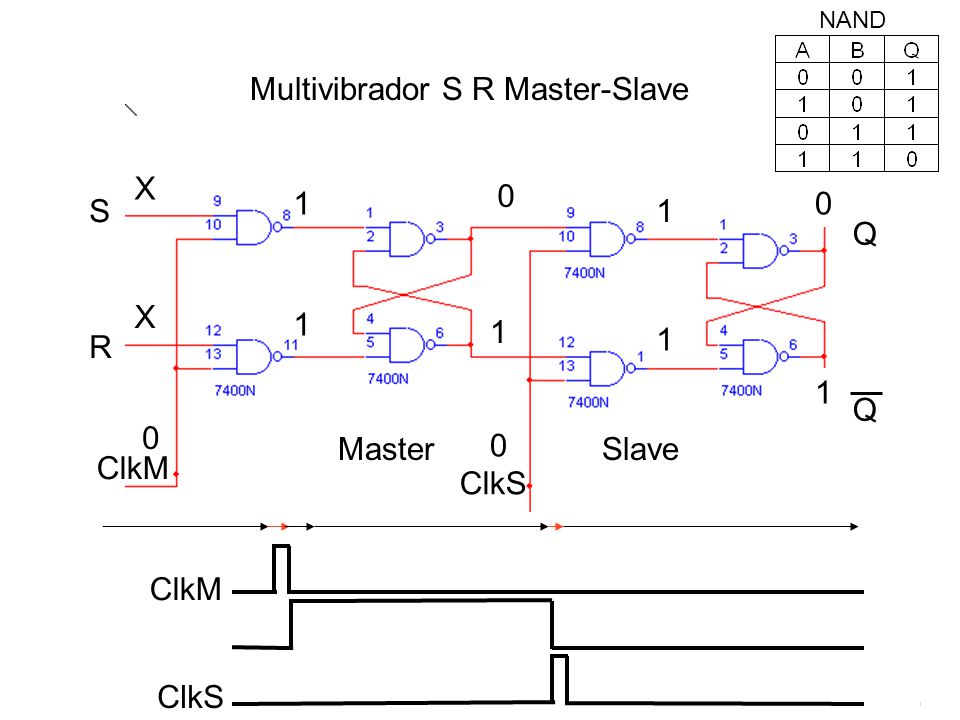

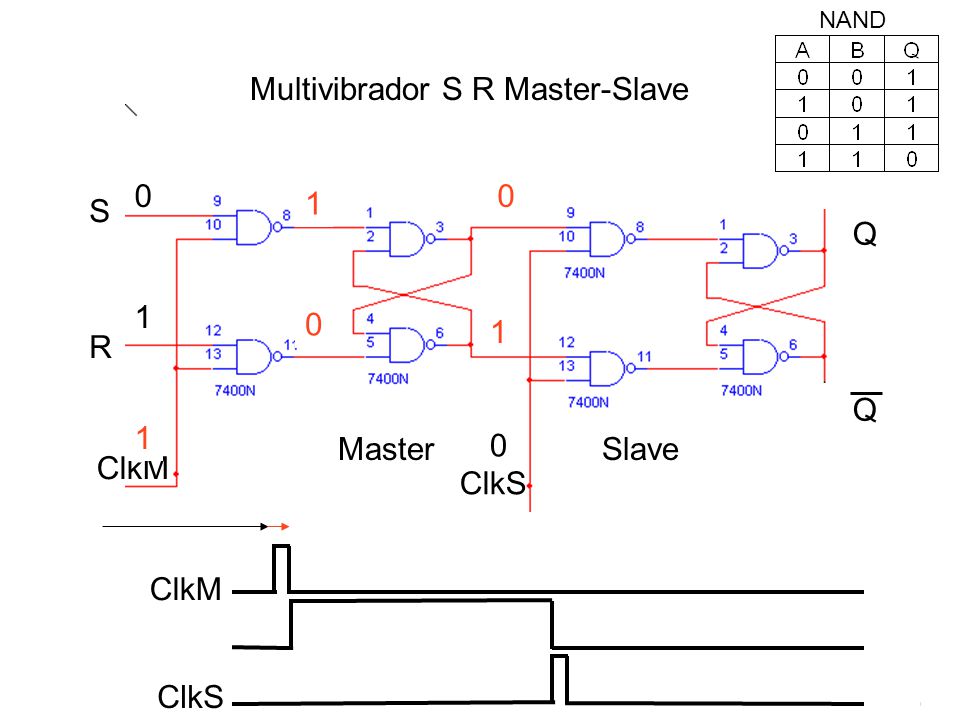

30 Multivibrador S R Master-Slave
NAND Multivibrador S R Master-Slave 1 1 1 S R Master Slave ClkM ClkS Q 1 1 ClkM ClkS

31 Multivibrador S R Master-Slave
NAND Multivibrador S R Master-Slave X 1 1 S R Master Slave ClkM ClkS Q 1 1 1 X 1 1 1 1 1 ClkM ClkS

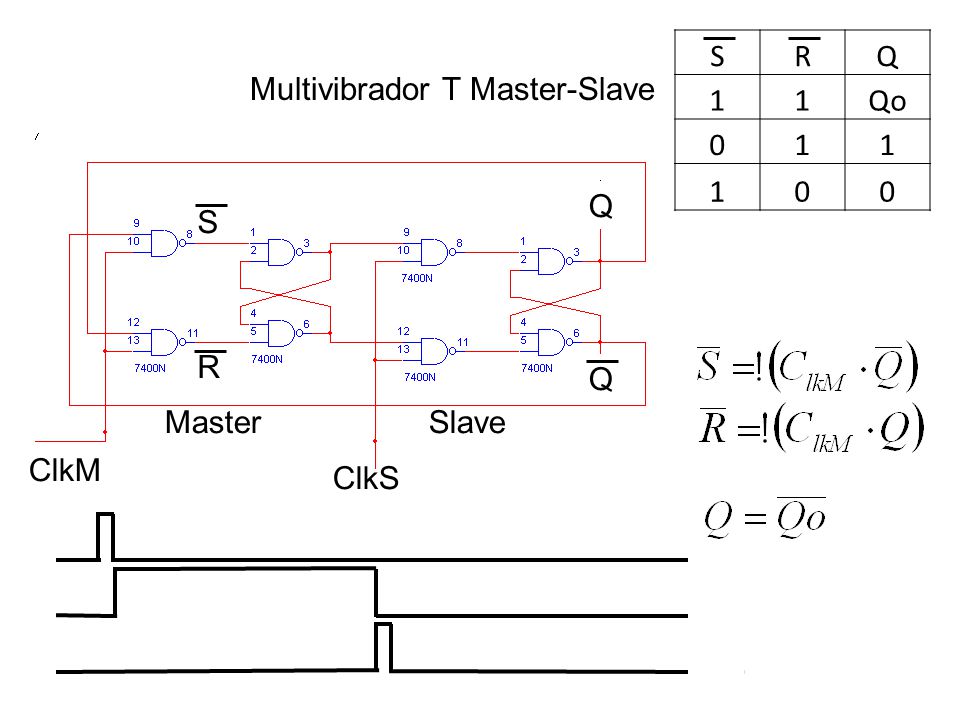

32 S R Q 1 Qo Multivibrador T Master-Slave Master Slave ClkM ClkS Q (S) S (R) R

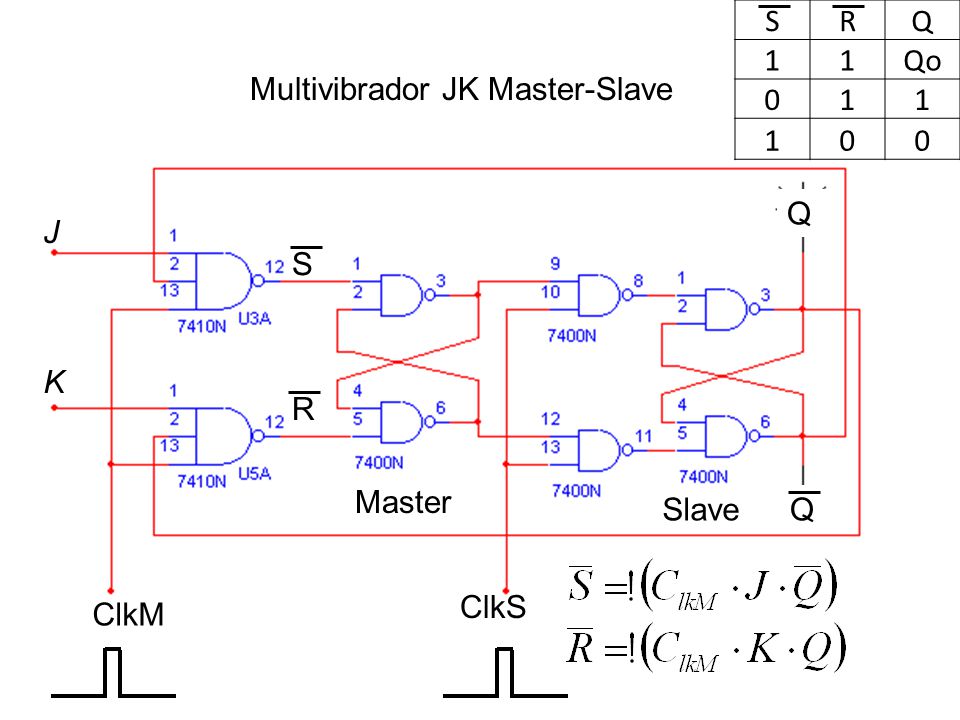

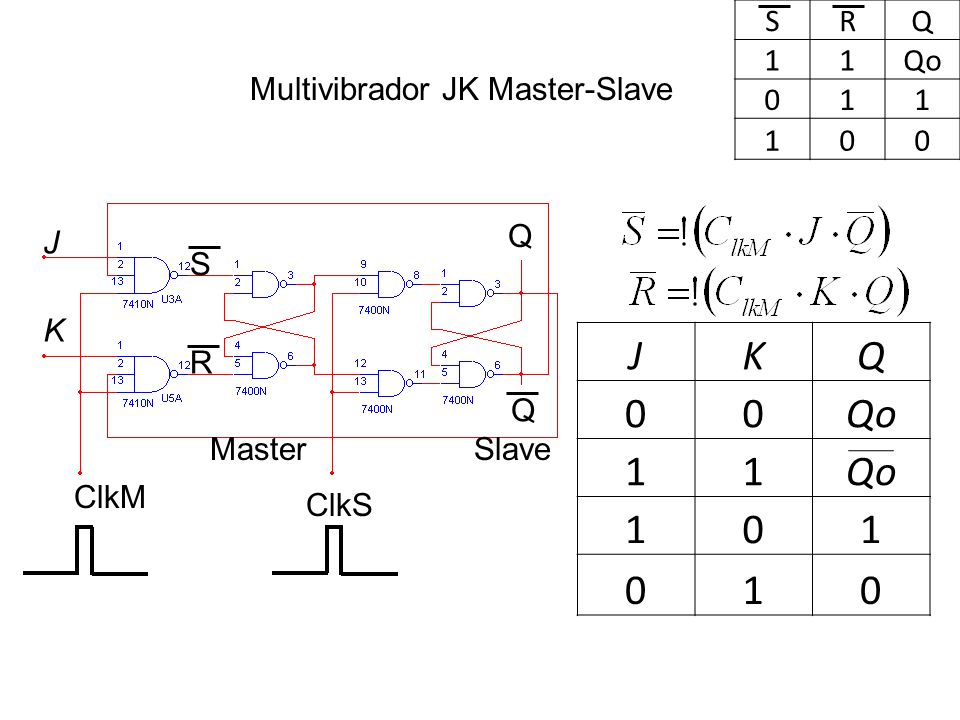

33 S R Q 1 Qo Multivibrador JK Master-Slave Master Slave ClkM ClkS J K Q S R

34 J K Q Qo 1 S R Q 1 Qo Multivibrador JK Master-Slave Q J S K R Q Master
Multivibrador JK Master-Slave Q J S K J K Q Qo 1 R Q Master Slave ClkM ClkS

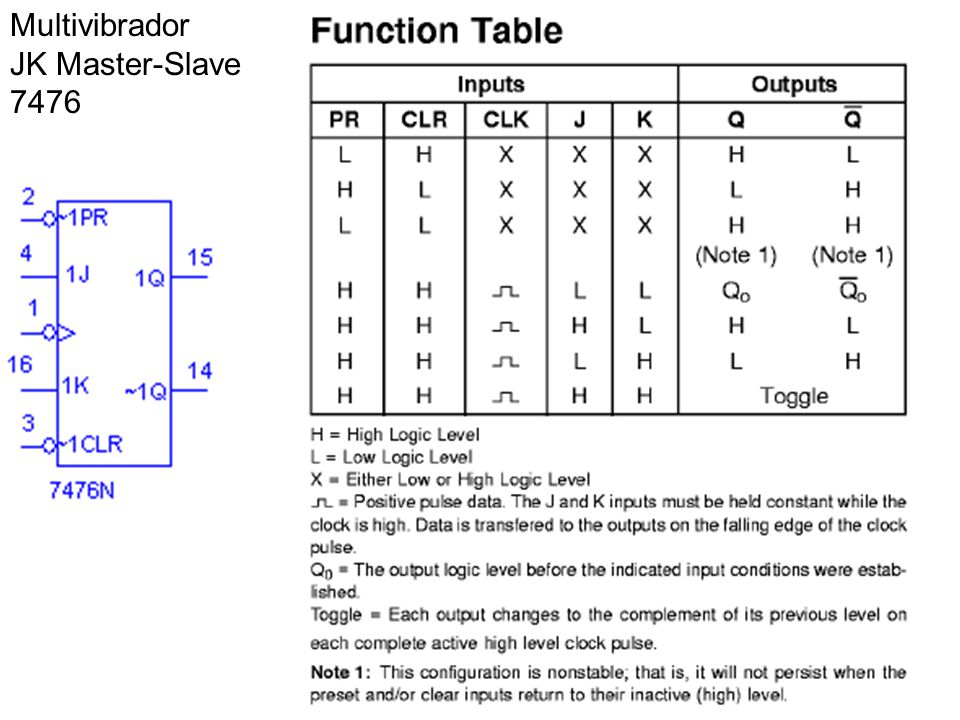

35 Multivibrador JK Master-Slave 7476

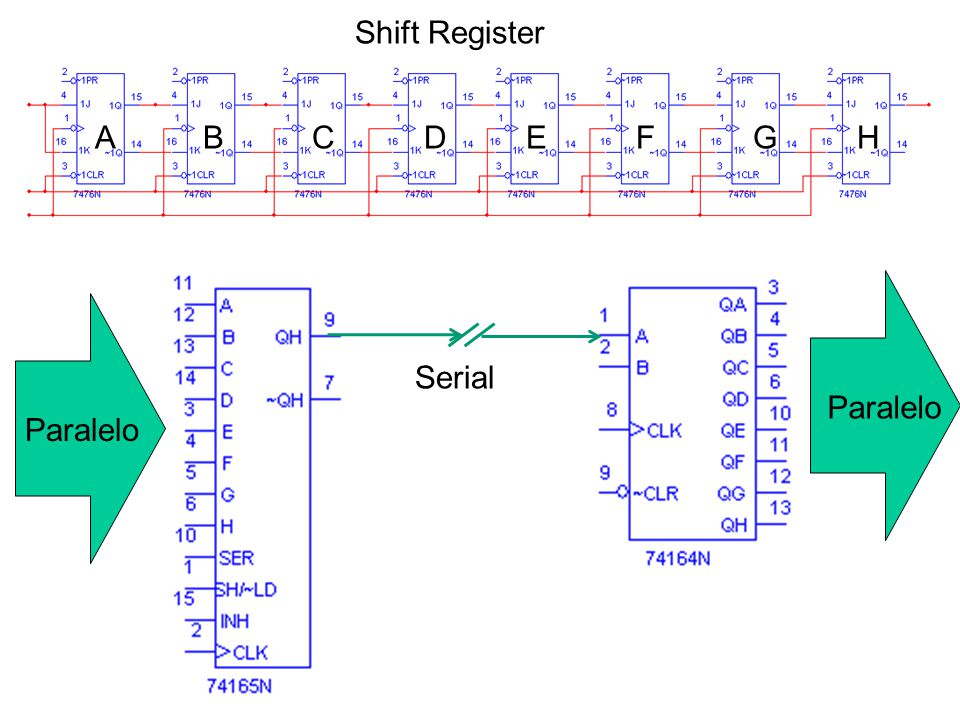

36 Shift Register A B C D E F G H Serial Paralelo Paralelo

37 Contadores

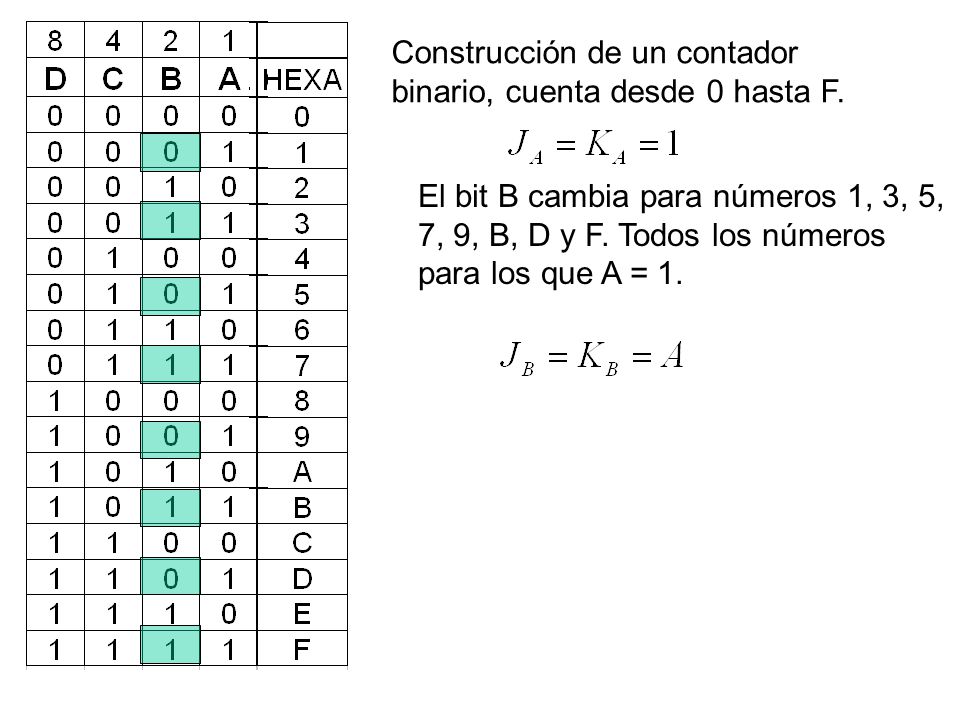

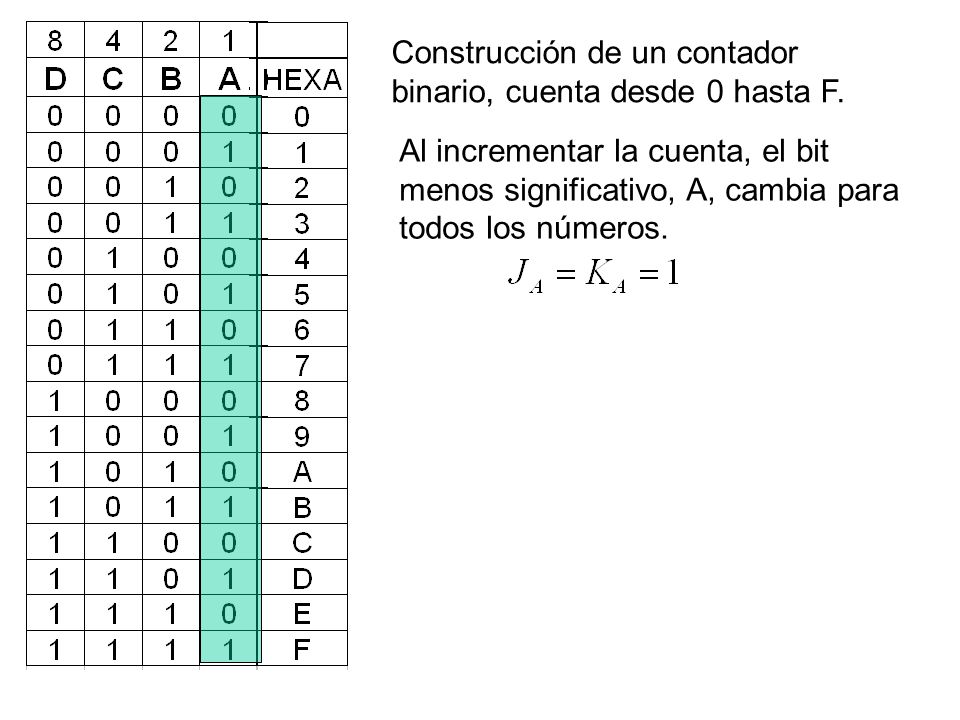

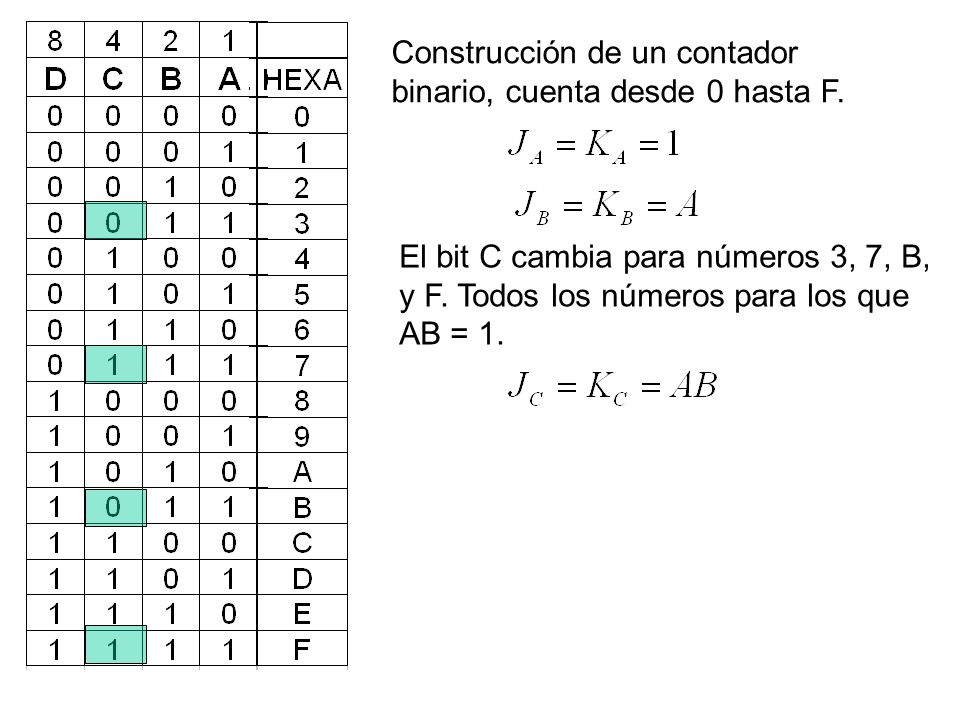

38 Construcción de un contador binario, cuenta desde 0 hasta F.
Al incrementar la cuenta, el bit menos significativo, A, cambia para todos los números.

39 Construcción de un contador binario, cuenta desde 0 hasta F.
El bit B cambia para números 1, 3, 5, 7, 9, B, D y F. Todos los números para los que A = 1.

40 Construcción de un contador binario, cuenta desde 0 hasta F.
El bit C cambia para números 3, 7, B, y F. Todos los números para los que AB = 1.

41 Construcción de un contador binario, cuenta desde 0 hasta F.

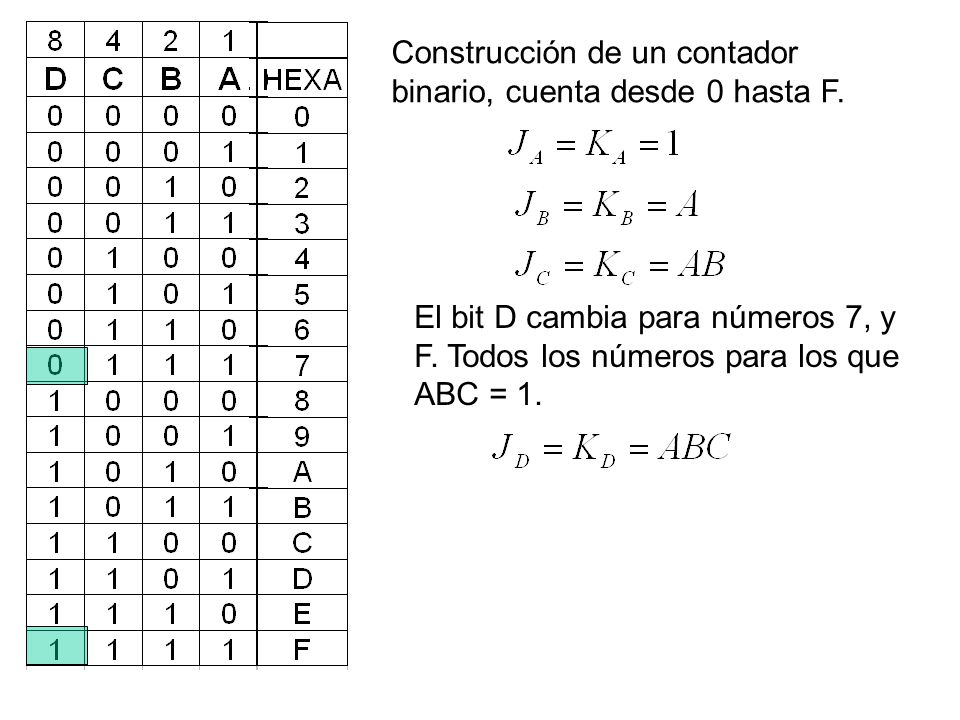

El bit D cambia para números 7, y F. Todos los números para los que ABC = 1.

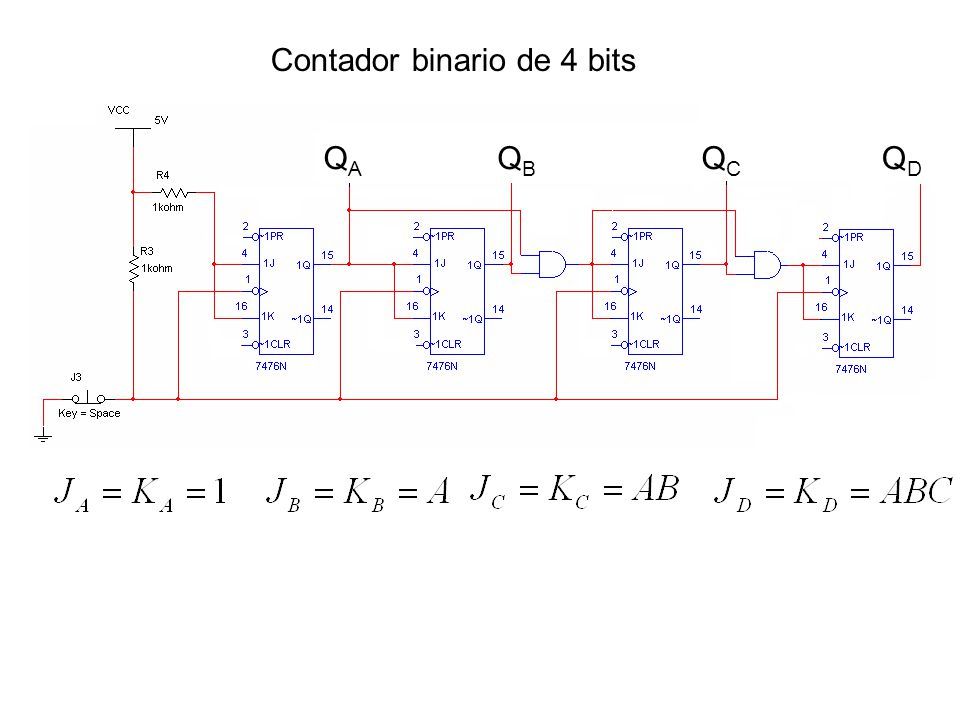

42 Contador binario de 4 bits
QA QB QC QD
