ELECTROCARDIOGRAFÍA BÁSICA

Presentación del tema: "ELECTROCARDIOGRAFÍA BÁSICA"— Transcripción de la presentación:

1 ELECTROCARDIOGRAFÍA BÁSICA
Policlínico Universitario Vedado (15/18) ELECTROCARDIOGRAFÍA BÁSICA Principales Autores : Dr. Marco J. Albert Cabrera Dr. Suiberto Hechavarría Toledo Dr. Alain Cuadot Álvarez Dr. Guillermo Franco Salazar Año 2006

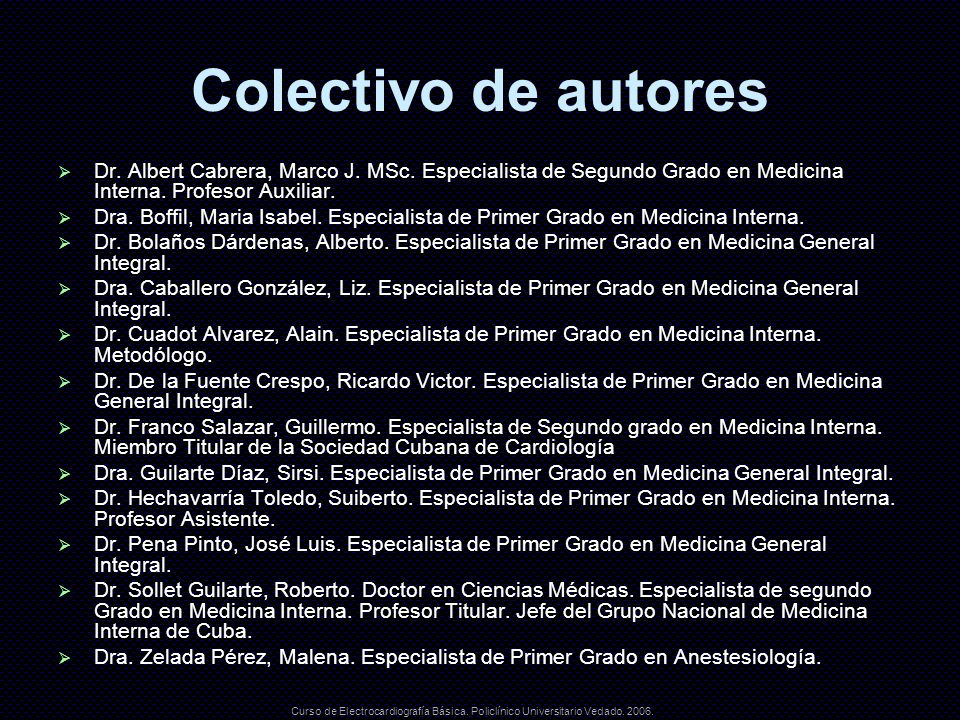

2 Colectivo de autores Dr. Albert Cabrera, Marco J. MSc. Especialista de Segundo Grado en Medicina Interna. Profesor Auxiliar. Dra. Boffil, Maria Isabel. Especialista de Primer Grado en Medicina Interna. Dr. Bolaños Dárdenas, Alberto. Especialista de Primer Grado en Medicina General Integral. Dra. Caballero González, Liz. Especialista de Primer Grado en Medicina General Integral. Dr. Cuadot Alvarez, Alain. Especialista de Primer Grado en Medicina Interna. Metodólogo. Dr. De la Fuente Crespo, Ricardo Victor. Especialista de Primer Grado en Medicina General Integral. Dr. Franco Salazar, Guillermo. Especialista de Segundo grado en Medicina Interna. Miembro Titular de la Sociedad Cubana de Cardiología Dra. Guilarte Díaz, Sirsi. Especialista de Primer Grado en Medicina General Integral. Dr. Hechavarría Toledo, Suiberto. Especialista de Primer Grado en Medicina Interna. Profesor Asistente. Dr. Pena Pinto, José Luis. Especialista de Primer Grado en Medicina General Integral. Dr. Sollet Guilarte, Roberto. Doctor en Ciencias Médicas. Especialista de segundo Grado en Medicina Interna. Profesor Titular. Jefe del Grupo Nacional de Medicina Interna de Cuba. Dra. Zelada Pérez, Malena. Especialista de Primer Grado en Anestesiología. Curso de Electrocardiografía Básica. Policlínico Universitario Vedado

3 Tema III Electrocardiograma normal Parte 1 de 2
ELECTROCARDIOGRAFÍA BÁSICA Tema III Electrocardiograma normal Parte 1 de 2

4 Sumario Derivaciones del electrocardiograma.
El Papel del ECG. Estandarización del electrocardiógrafo. Criterios de normalidad de cada una de las Ondas, Espacios y Segmento. Cómo se lee e interpreta un electrocardiograma. Curso de Electrocardiografía Básica. Policlínico Universitario Vedado

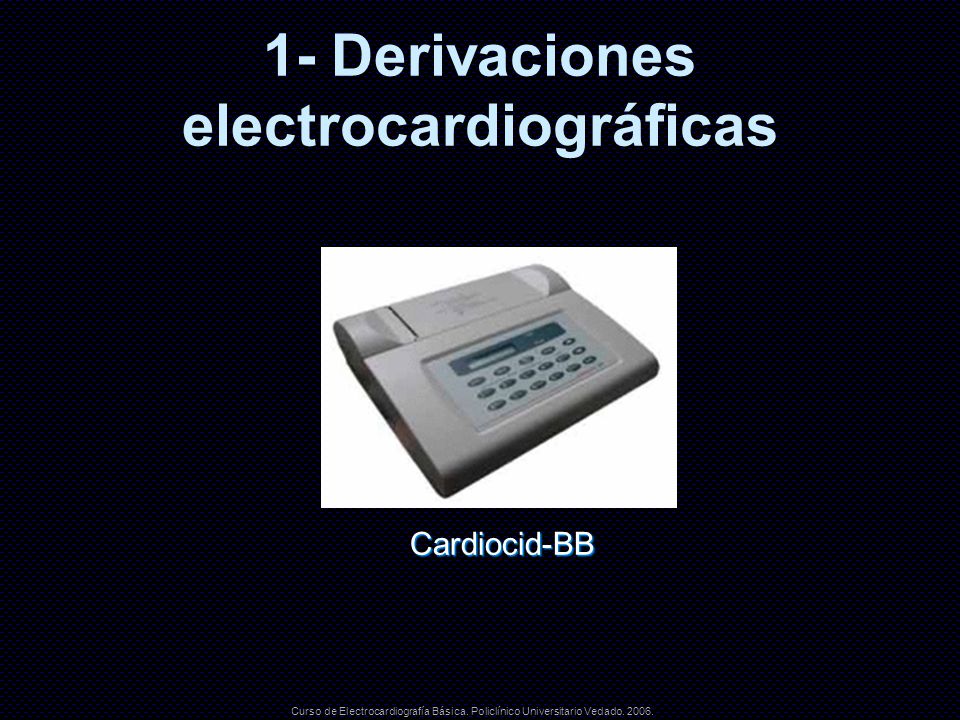

5 1- Derivaciones electrocardiográficas
Cardiocid-BB Curso de Electrocardiografía Básica. Policlínico Universitario Vedado

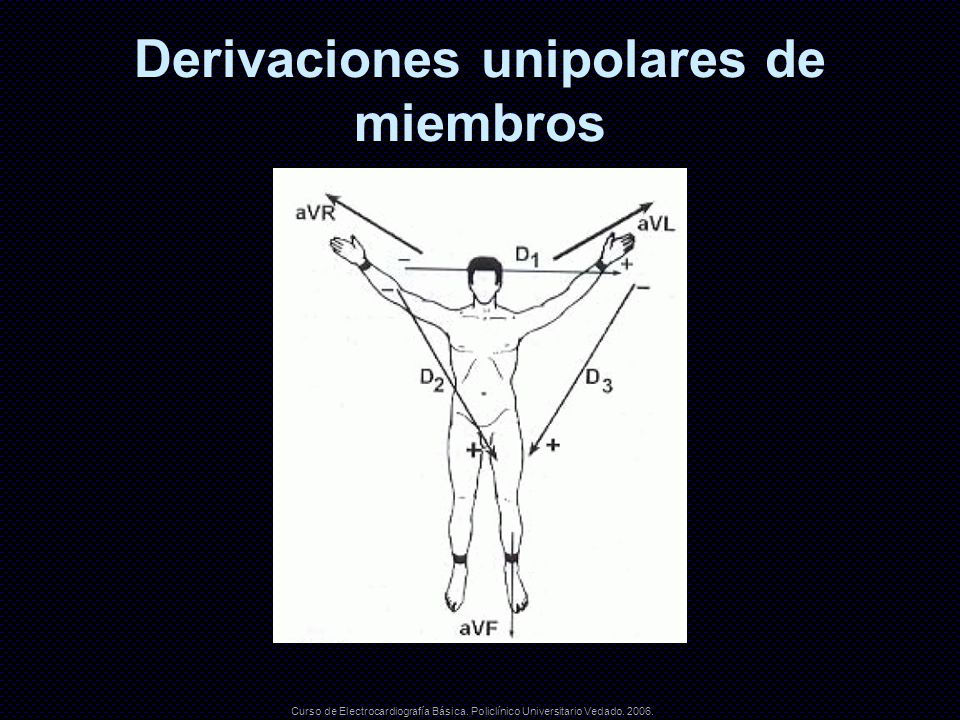

6 Derivaciones unipolares de miembros
Curso de Electrocardiografía Básica. Policlínico Universitario Vedado

7 Derivaciones Precordiales
Curso de Electrocardiografía Básica. Policlínico Universitario Vedado

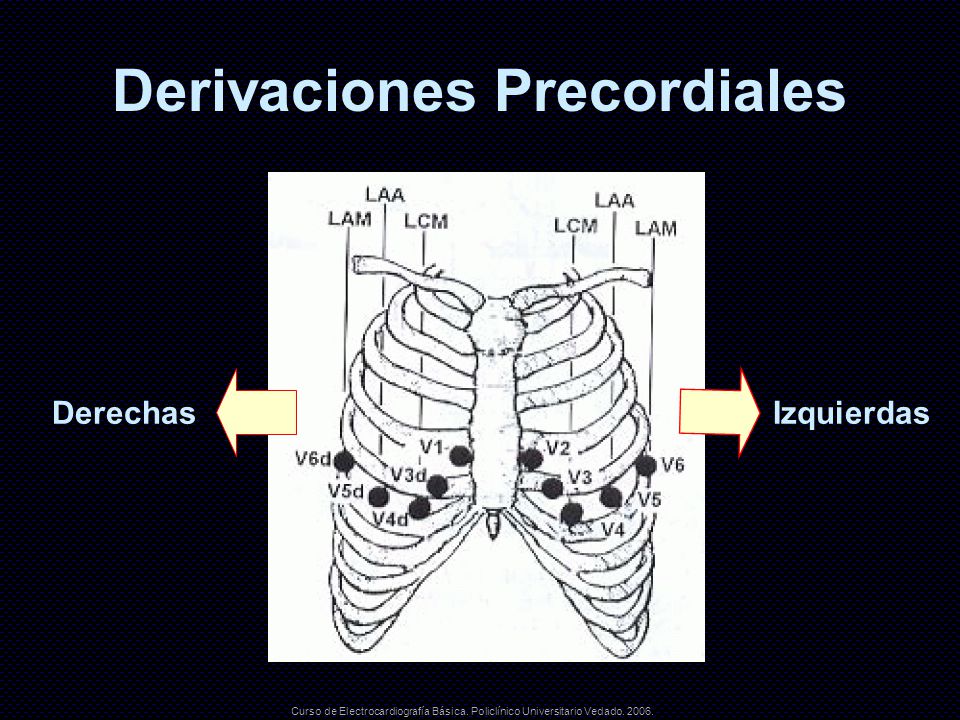

8 Derivaciones Precordiales
Derechas Izquierdas Curso de Electrocardiografía Básica. Policlínico Universitario Vedado

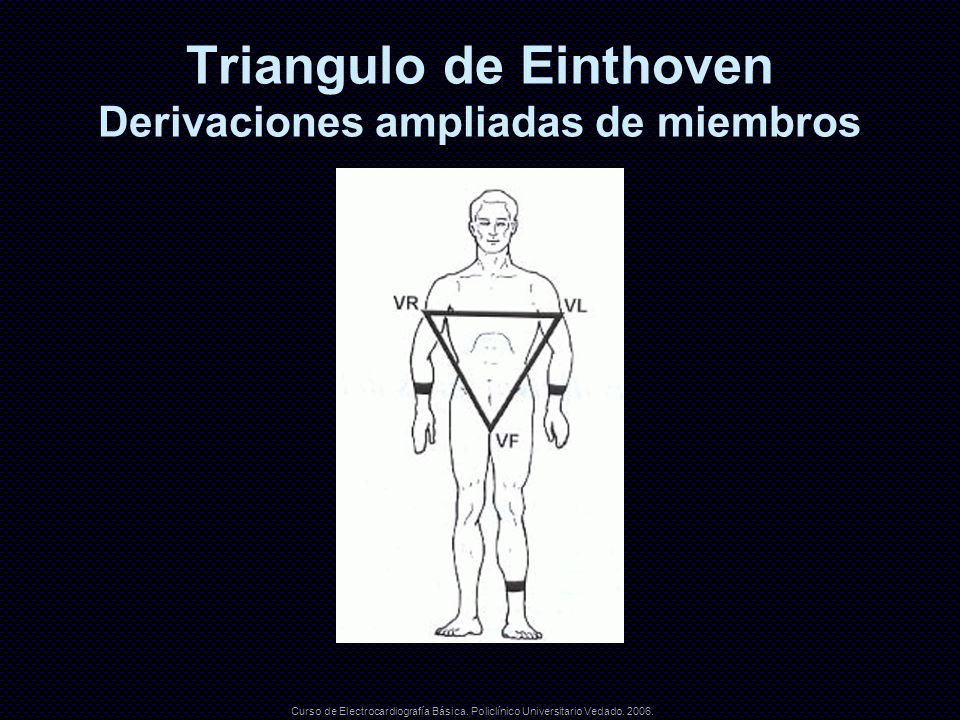

9 Triangulo de Einthoven Derivaciones ampliadas de miembros
Curso de Electrocardiografía Básica. Policlínico Universitario Vedado

10 2- Papel electrocardiográfico

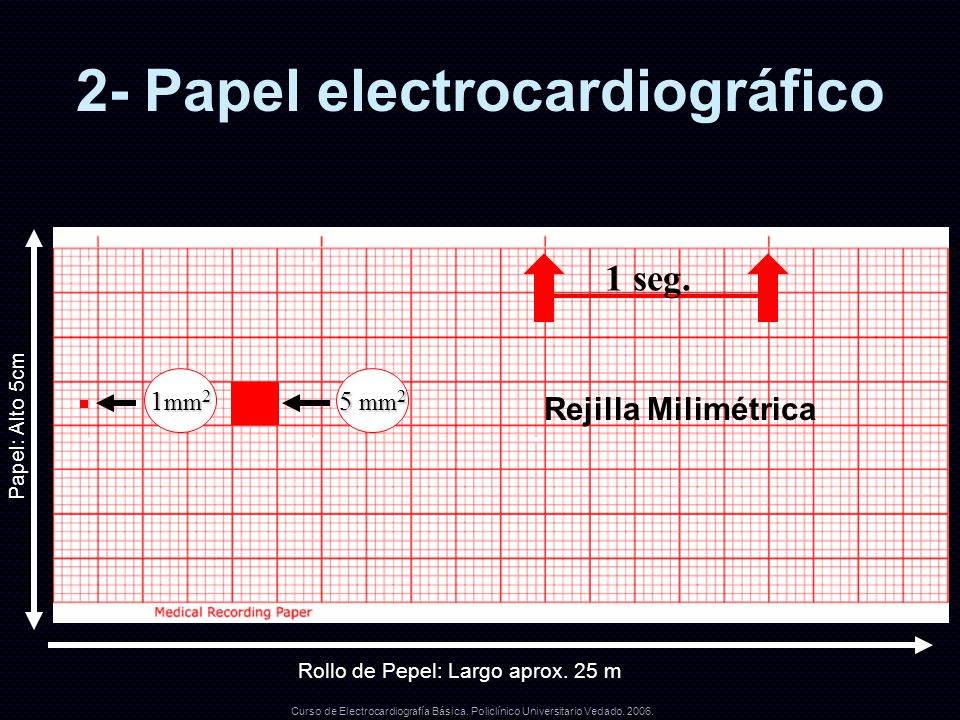

Papel: Alto 5cm 1 seg. 1mm2 5 mm2 Rejilla Milimétrica Rollo de Pepel: Largo aprox. 25 m Curso de Electrocardiografía Básica. Policlínico Universitario Vedado

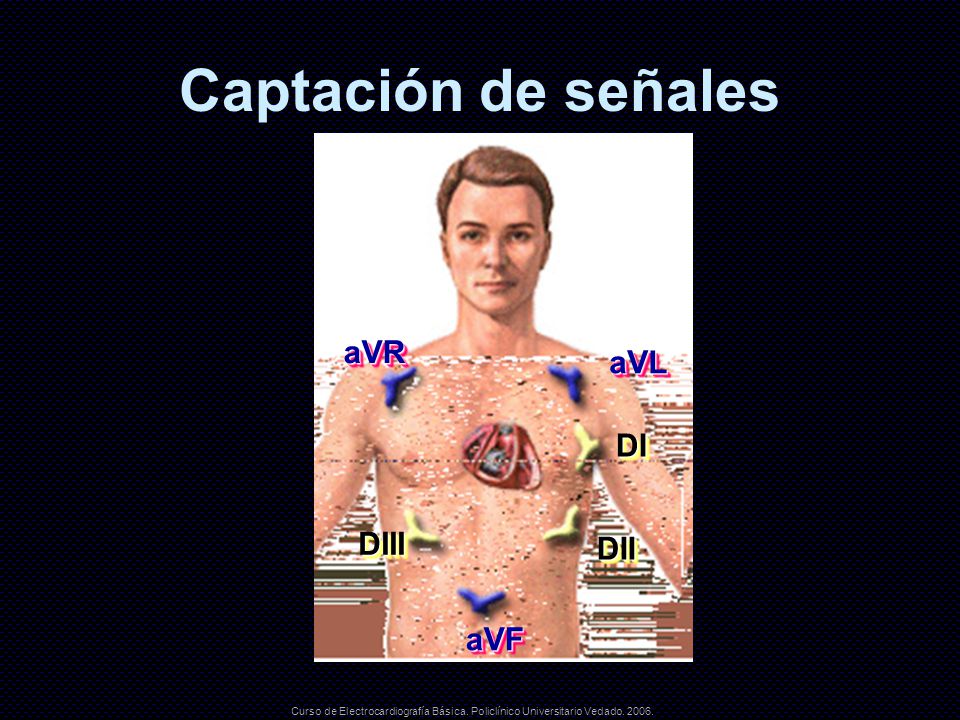

11 Captación de señales aVR aVL DI DIII DII aVF
Curso de Electrocardiografía Básica. Policlínico Universitario Vedado

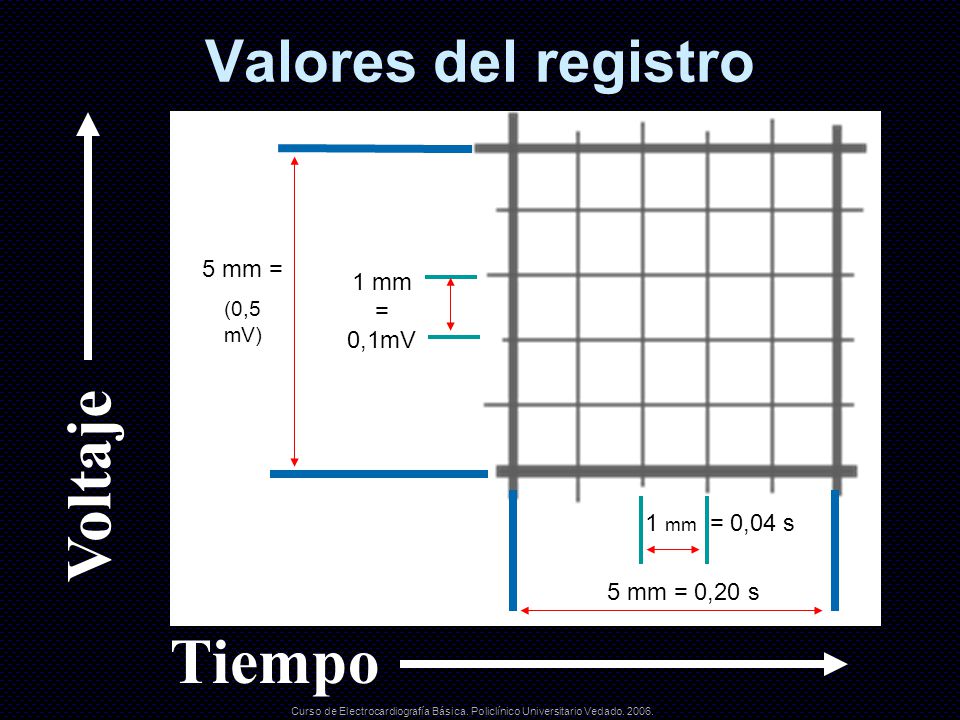

12 Voltaje Tiempo Valores del registro 5 mm = 1 mm = 0,1mV 1 mm = 0,04 s
Curso de Electrocardiografía Básica. Policlínico Universitario Vedado

13 medir voltaje (altura)

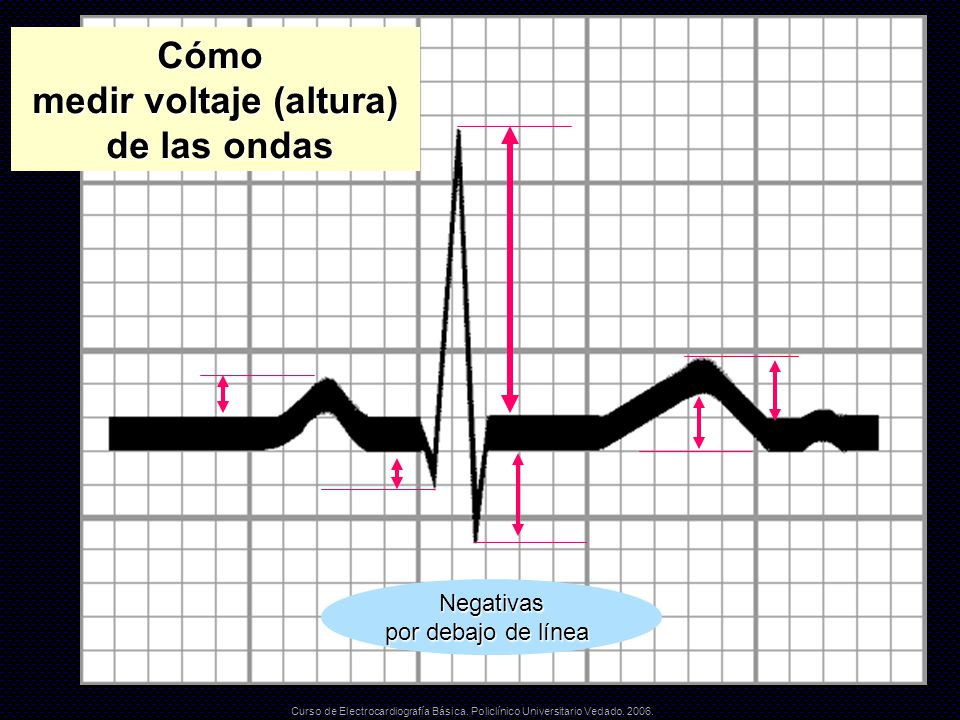

Cómo medir voltaje (altura) de las ondas Negativas por debajo de línea Curso de Electrocardiografía Básica. Policlínico Universitario Vedado

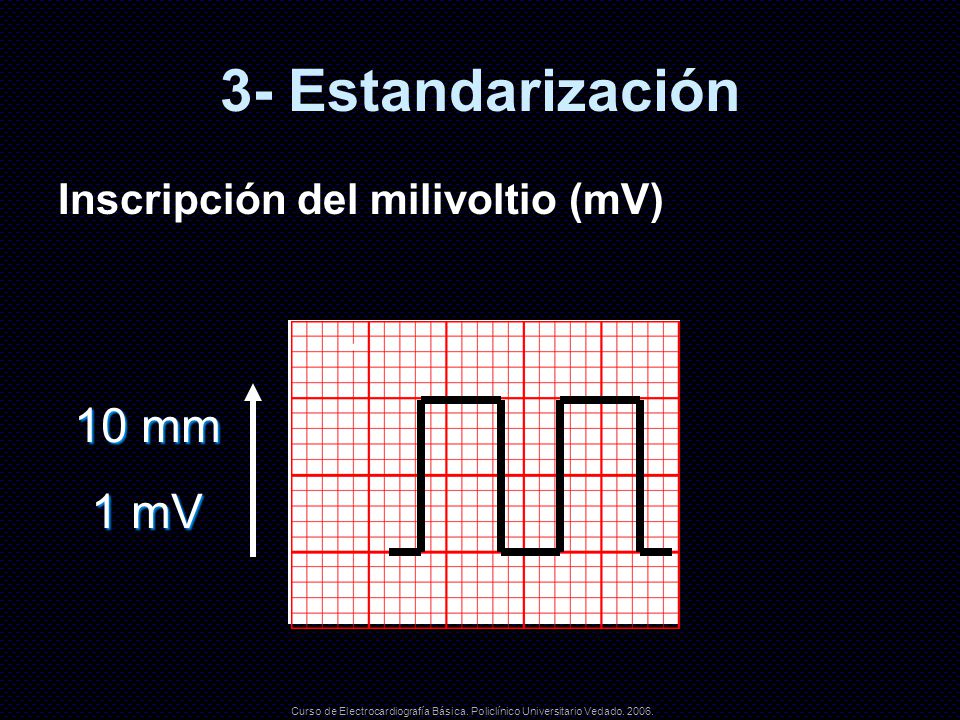

14 3- Estandarización 10 mm 1 mV Inscripción del milivoltio (mV)
Curso de Electrocardiografía Básica. Policlínico Universitario Vedado

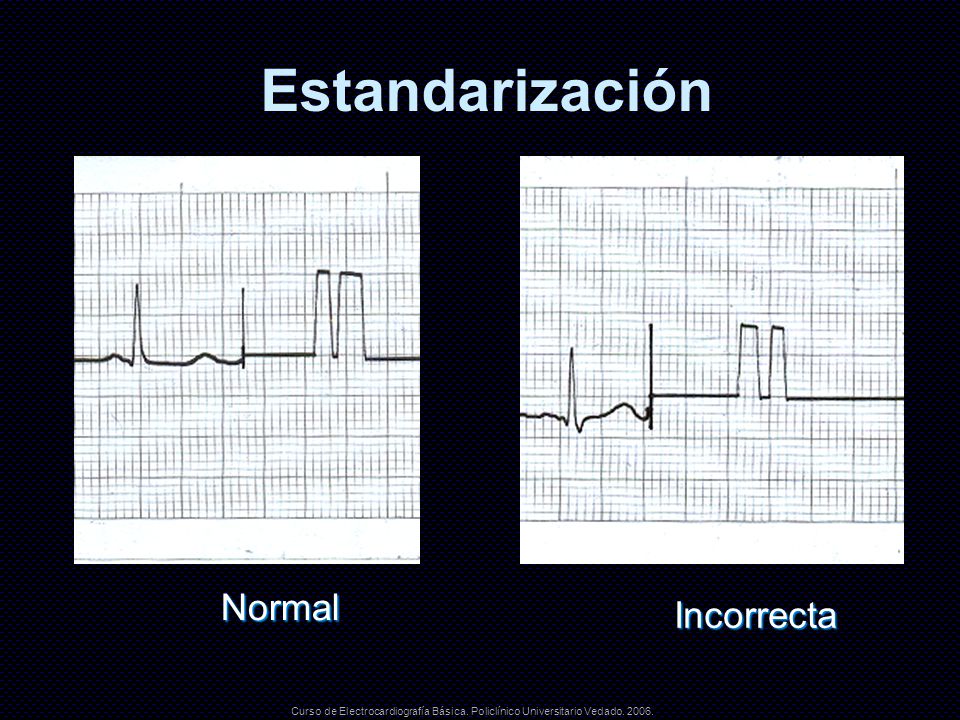

15 Estandarización Normal Incorrecta
Curso de Electrocardiografía Básica. Policlínico Universitario Vedado

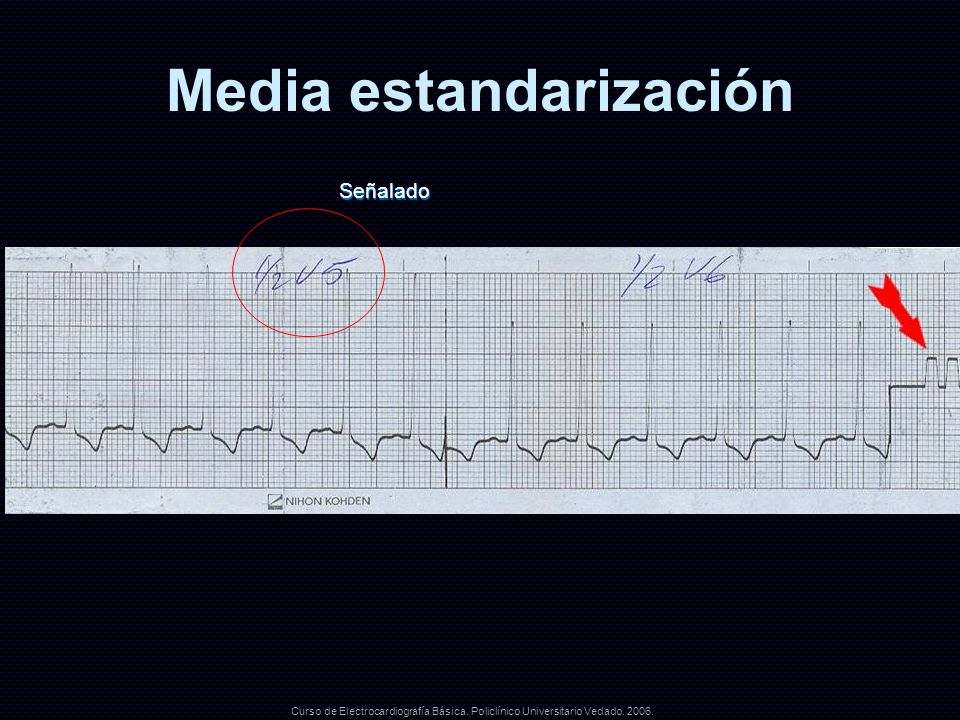

16 Media estandarización
Señalado Curso de Electrocardiografía Básica. Policlínico Universitario Vedado

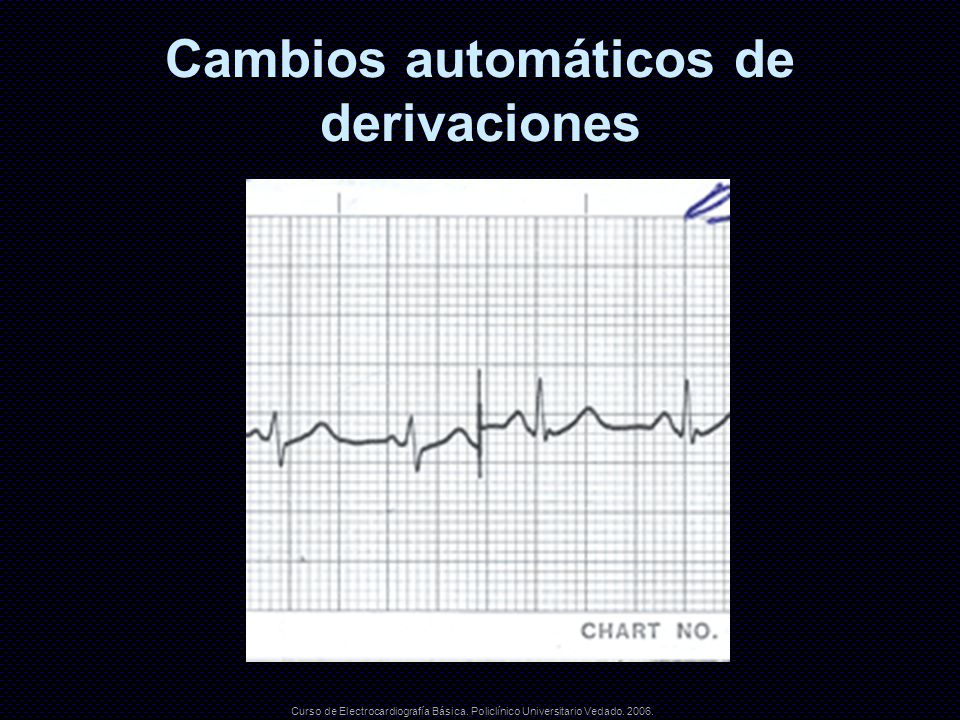

17 Cambios automáticos de derivaciones
Curso de Electrocardiografía Básica. Policlínico Universitario Vedado

18 Artefactos Causas: Paciente Equipo Ambiente
Curso de Electrocardiografía Básica. Policlínico Universitario Vedado

19 Significado de las Ondas Relación con el Hisiograma
Conducción N. S. NAV - HIS-Purkinje Onda P Grafos Intervalo PR Actividad Atrial Ventrícular Curso de Electrocardiografía Básica. Policlínico Universitario Vedado

20 Peculiaridades de los Trazos

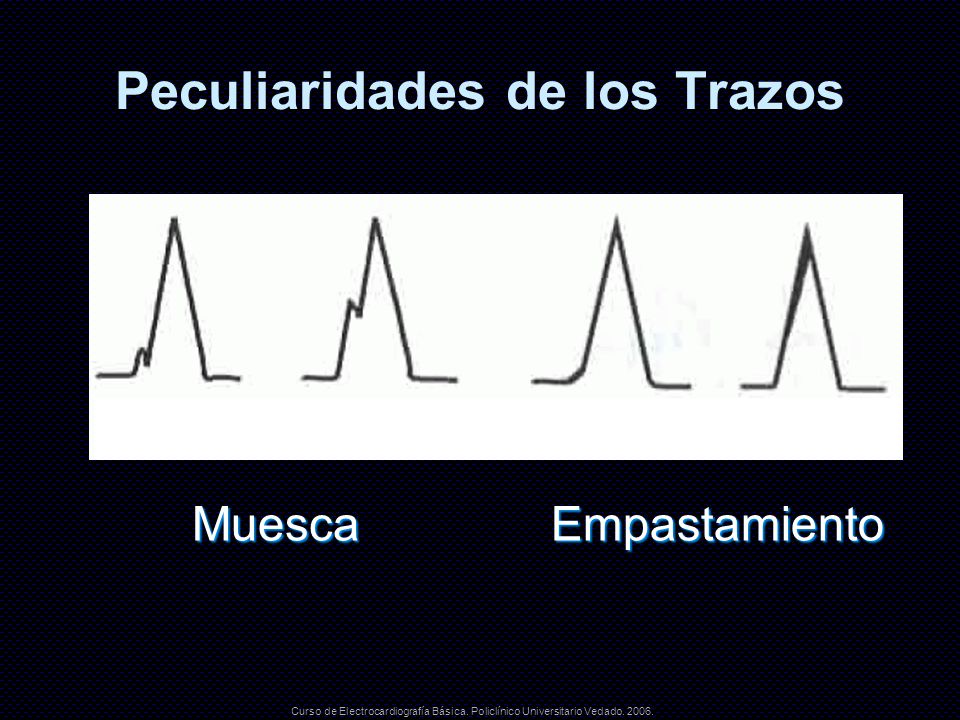

Muesca Empastamiento Curso de Electrocardiografía Básica. Policlínico Universitario Vedado

21 Fin de la Parte 1 de 2 Tema III
Curso de Electrocardiografía Básica. Policlínico Universitario Vedado
