Gracias A: Luis Eduardo Ochaeta

Presentación del tema: "Gracias A: Luis Eduardo Ochaeta"— Transcripción de la presentación:

1 Gracias A: Luis Eduardo Ochaeta
Titulo: Subnetting v5 BMSN Modulo 1 – Lección 1 de 1 Gracias A: Luis Eduardo Ochaeta

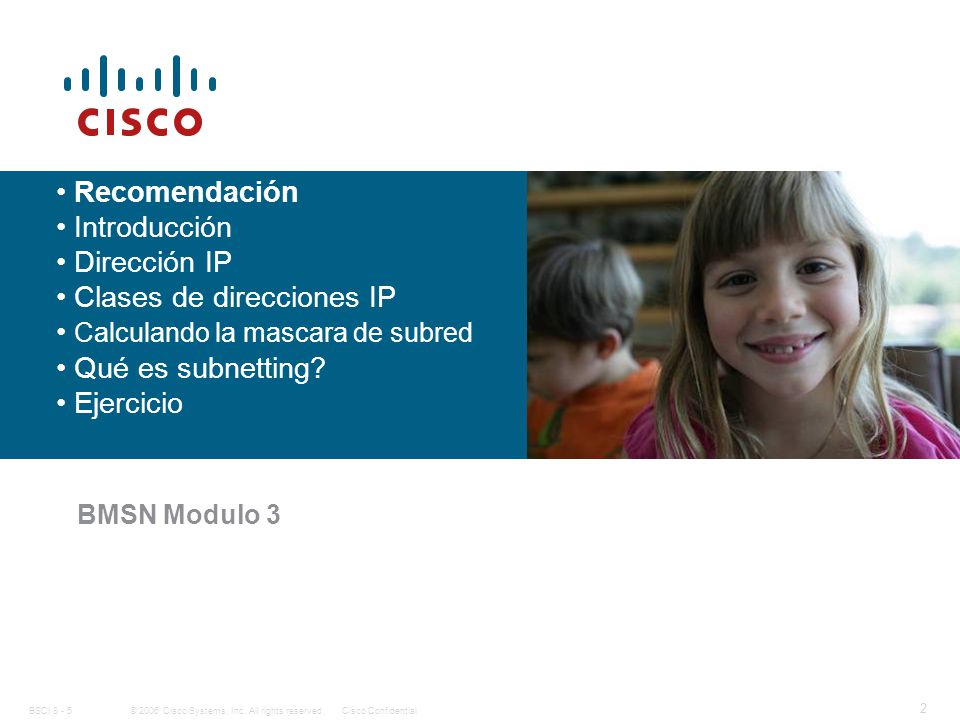

2 Clases de direcciones IP Calculando la mascara de subred
Recomendación Introducción Dirección IP Clases de direcciones IP Calculando la mascara de subred Qué es subnetting? Ejercicio BMSN Modulo 3

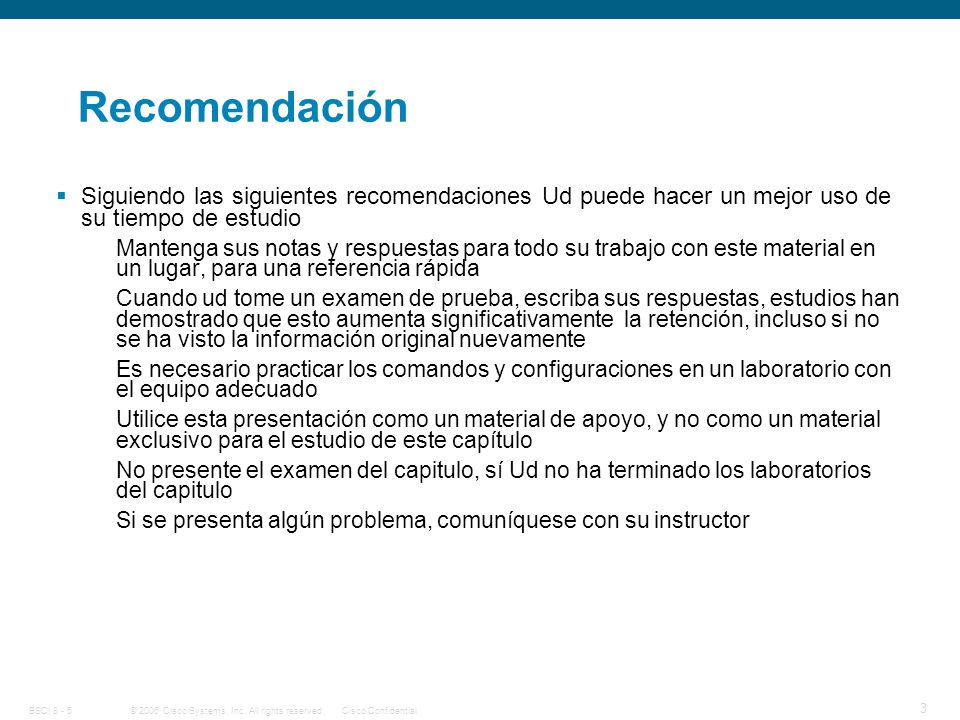

3 Recomendación Siguiendo las siguientes recomendaciones Ud puede hacer un mejor uso de su tiempo de estudio Mantenga sus notas y respuestas para todo su trabajo con este material en un lugar, para una referencia rápida Cuando ud tome un examen de prueba, escriba sus respuestas, estudios han demostrado que esto aumenta significativamente la retención, incluso si no se ha visto la información original nuevamente Es necesario practicar los comandos y configuraciones en un laboratorio con el equipo adecuado Utilice esta presentación como un material de apoyo, y no como un material exclusivo para el estudio de este capítulo No presente el examen del capitulo, sí Ud no ha terminado los laboratorios del capitulo Si se presenta algún problema, comuníquese con su instructor

4 Clases de direcciones IP Calculando la mascara de subred
Recomendación Introducción Dirección IP Clases de direcciones IP Calculando la mascara de subred Qué es subnetting? Ejercicio BMSN Modulo 3

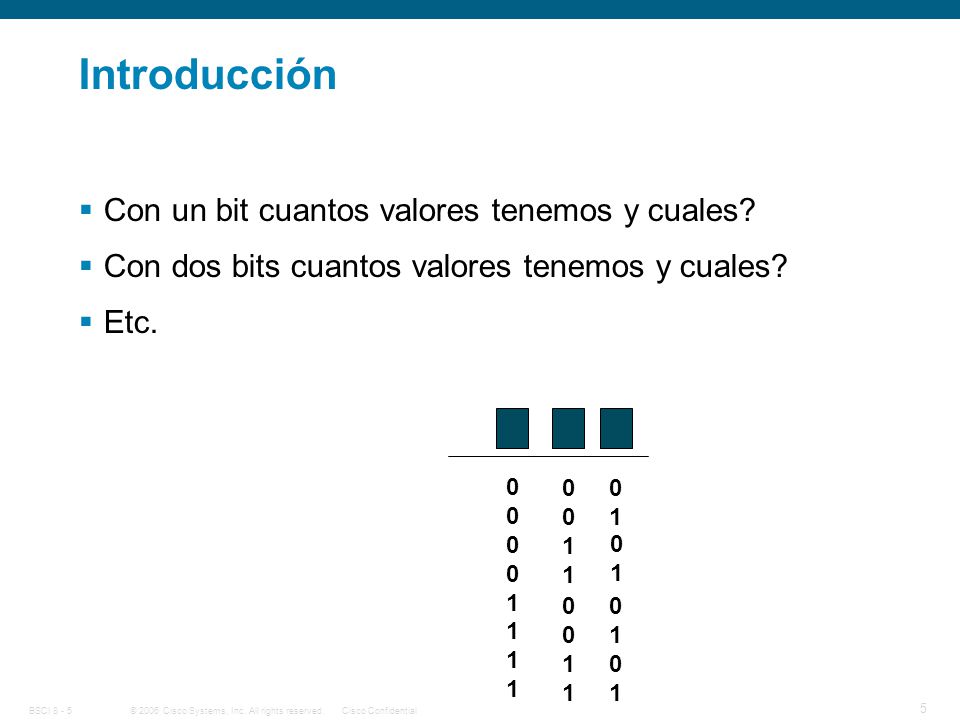

5 Introducción Con un bit cuantos valores tenemos y cuales?
Con dos bits cuantos valores tenemos y cuales? Etc. 1 1 1 1 1

6 Introducción Convertir 159 de decimal a binario 1 2 4 8 16 32 64 128
256 - 128 1 15 – 8 1 31 – 16 1 7 – 7 1

7

8 Clases de direcciones IP Calculando la mascara de subred Subnetting
Recomendación Introducción Dirección IP Clases de direcciones IP Calculando la mascara de subred Subnetting Ejercicio BMSN Modulo 3

9 Dirección IP Dos partes (32 bits) RED HOST

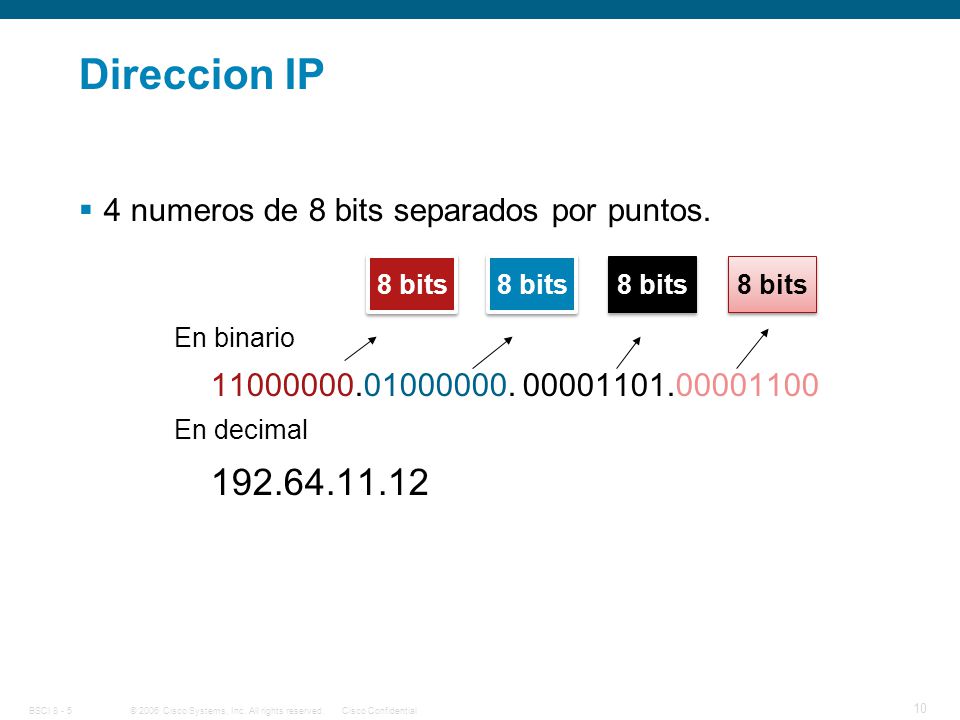

10 Direccion IP 192.64.11.12 4 numeros de 8 bits separados por puntos.
En binario En decimal 8 bits 8 bits 8 bits 8 bits

11 Clases de direcciones IP Calculando la mascara de subred Subnetting
Recomendación Introducción Dirección IP Clases de direcciones IP Calculando la mascara de subred Subnetting Ejercicio BMSN Modulo 3

12 Clases de direcciones IP
8 bits de Red 24 bits de Host 16 bits de Red 16 bits de Host 24 bits de Red 8 bits de Host

13 Clases de direcciones IP Subnetting Ejercicio
Recomendación Introducción Dirección IP Clases de direcciones IP Calculando la mascara de subred Subnetting Ejercicio BMSN Modulo 3

14 Mascara de Subred Para que sirve? Cuando se usa?

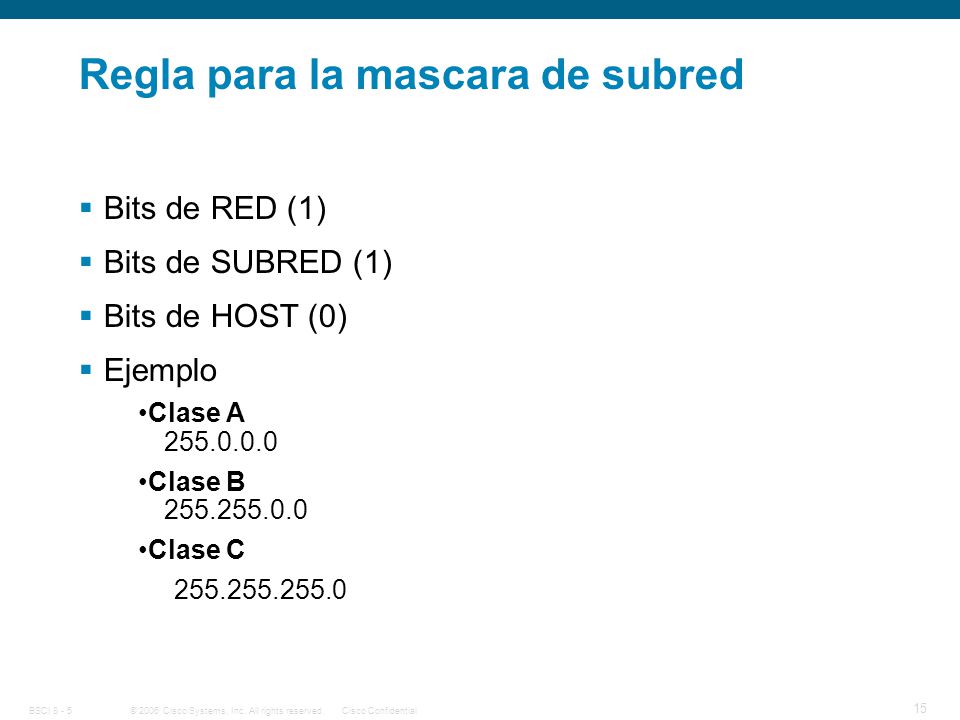

15 Regla para la mascara de subred
Bits de RED (1) Bits de SUBRED (1) Bits de HOST (0) Ejemplo Clase A Clase B Clase C OF A > 172.0 .0.0 OF B >

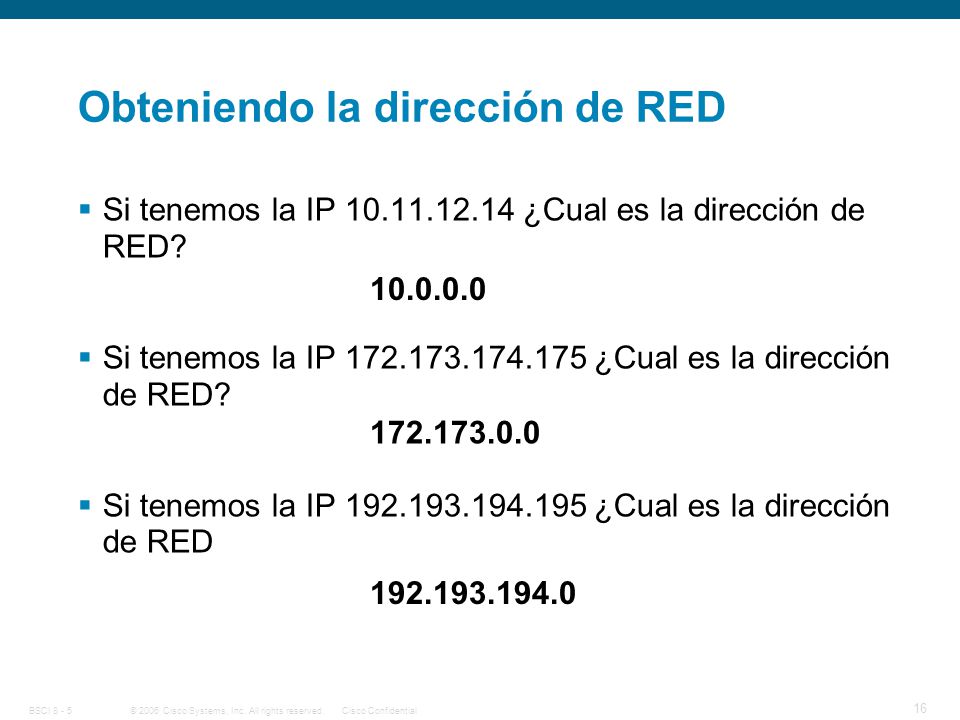

16 Obteniendo la dirección de RED
Si tenemos la IP ¿Cual es la dirección de RED? Si tenemos la IP ¿Cual es la dirección de RED? Si tenemos la IP ¿Cual es la dirección de RED

17 Cuantos bits de Red, SubRed y Host?
+ SubRed + Host Bits de RED + Bits de SubRed + Bits de Host = 32 bits Clase A: Clase B: Clase C: + + = 32 bits + + = 32 bits + + = 32 bits

18 Clases de direcciones IP Subnetting Ejercicio
Recomendación Introducción Dirección IP Clases de direcciones IP Calculando la mascara de subred Subnetting Ejercicio BMSN Modulo 3

19 Qué es subnettear? Subnetting es la técnica de segmentar las redes de forma lógica y no fisica, utilizando para esto la dirección IP en lugar de dispositivos fisicos como Hubs, o Switches. En pocas palabras es tomar bits prestados de la host para que sean usados por la red.

20 Nota previa Dirección IP subnetteando Tres partes (32 bits) RED
SUB/RED HOST Nosotros tenemos que crear esta parte

21

22 Subneteando… Temos la IP clase A: y queremos 1000 subredes, cual será la distribución de bits? ¿Cual es la mascara? + + = 32 bits

23 Subneteando… Temos la IP clase B: y queremos 1000 subredes, cual será la distribución de bits? ¿Cual es la mascara? + + = 32 bits

24 Subneteando… Temos la IP clase C: y queremos subredes, cual será la distribución de bits? ¿Cual es la mascara? 1000 500 125 60 250 + + = 32 bits

25 Clases de direcciones IP
Recomendación Introducción Dirección IP Clases de direcciones IP Calculando la mascara de subred Subnetting Ejercicio BMSN Modulo 3

26 Ejercicio Necesitamos crear 250 subredes en nuestra red, utilizando la dirección IP del proveedor (s/m: ) Cual seria la mascara de subred?

27 Ejercicio La empresa X necesita crear 25 redes, el proveedor de Internet le dio la Ip Dar Mascara de subred Default Dar Mascara de subred Subneteada Dar Direccion de PCs en la 1ra, 2da, 3ra y 4ta. (por ultimo) dar dirección del router en cada una de estas subredes.

28 Clases de direcciones IP
Recomendación Introducción Dirección IP Clases de direcciones IP Calculando la mascara de subred Subnetting Ejercicio Nota extra BMSN Modulo 3

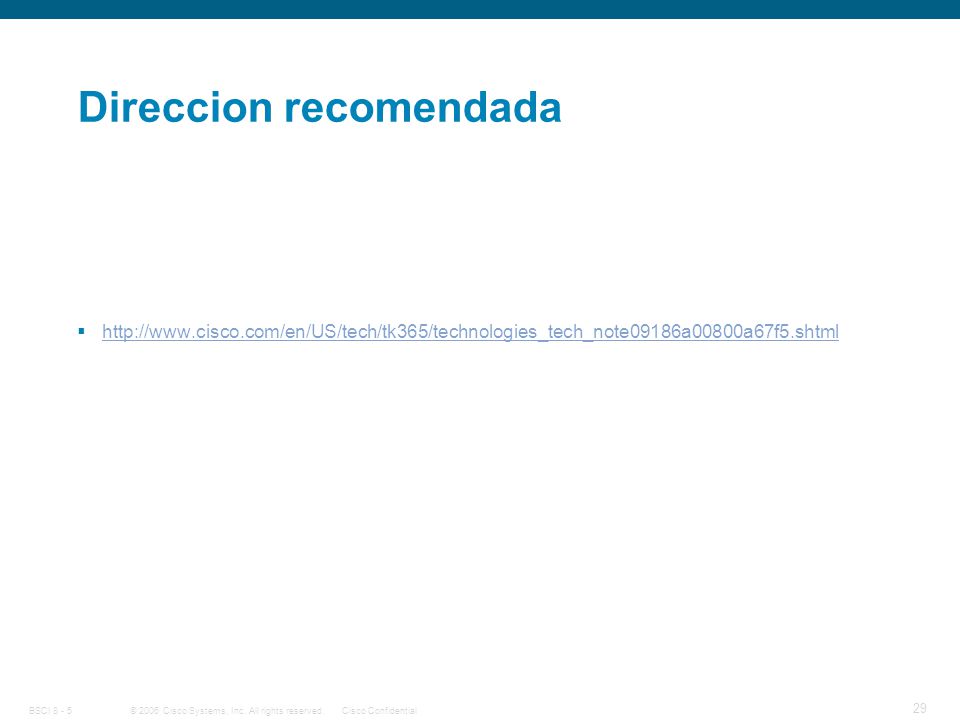

29 Direccion recomendada

30 Clases de direcciones IP
Recomendación Introducción Dirección IP Clases de direcciones IP Calculando la mascara de subred Subnetting Ejercicio Nota extra BMSN Modulo 3

31 Tiene alguna pregunta?

32 The Human Network: Changing the way we Work, Live, Play, and Learn.

33
