Curso: Config. Dispositivos de Red MSc. Sergio Quesada Espinoza 1-2012.

Presentación del tema: "Curso: Config. Dispositivos de Red MSc. Sergio Quesada Espinoza 1-2012."— Transcripción de la presentación:

1 Curso: Config. Dispositivos de Red MSc. Sergio Quesada Espinoza 1-2012

2  Técnica para aliviar la presión por el agotamiento de IPv4.  Se desarrolló para permitir varios niveles de direcciones IP divididas en subredes dentro de una sola red, permitiendo eficacia del direcc.  Soportada por OSPF, RIPv2 e IGRP.  Permite el uso más eficiente del dir. de red

3 Ejemplo 1  Requisitos: 7 subredes

4  Aplico fórmula para calc. Subredes: 2 n = 2 3 = 8 192.168.20.0 /27  Cuántos host puedo tener: ?  Sobran 5 bits de host 2 n -2 => 2 5 -2= 30

5  Pérdida de direcciones no utilizadas para los enlaces tipo WAN.  Tengo 30 direcciones disponibles para los enlaces, solo ocupo 2. Me sobran entonces 28.  Limito crecimiento futuro al reducir el total de subredes disponibles.

6 Tomamos la red # 6 para subdividirla. Cálculo de enlaces WAN: • Se toman prestados 3 bits de host adicionales para usar como bits de red. Nota: Cuál es la máscara de subred en formato decimal?

7 Ejemplo 2  Demanda de IP’s distribuida de la siguiente manera:  Sitio A: 58 direcciones IP  Sitio B: 26 direcciones IP  Sitio C: 10 direcciones IP  Sitio D: 10 direcciones IP  3 Enlaces WAN: 2 direcciones IP

8  Se inicia calculando donde está la mayor demanda de hosts, es decir donde se requieren más direcciones IP.  Se utiliza la fórmula para calcular cantidad de hosts. (2 n -2)  Utilicemos la red 192.168.15.0 / 24  Se ocupan 6 bits de host para soportar los 58 hosts requeridos para Sitio A, => 2 6 -2 = 62

9  La red ahora se convierte en 192.168.15.0 / 26  Con esto se crearon 4 subredes adicionales de 62 IP para hosts.  Subred 0: 192.168.15.0 /26 rango de direcciones host de 1 a 62  Subred 1: 192.168.15.64 /26  Subred 2: 192.168.15.128 /26  Subred 3: 192.168.15.192 /26

10  El Sitio B ocupa 26 direcciones IP, con base a la segunda subred del rango anterior: 192.168.15.64 /26  Se toma un bit prestado y se limita el desperdicio: 192.168.15.64 / 27  (2 n -2) => 2 5 - 2 = 30 direcciones IP.  Con esto se crearon 8 subredes de 30 IP hosts.

11  Sitios C y D ocupan 10 direcciones IP. Se toma un bit más prestado y se limita el desperdicio:  Subred 0: 192.168.15.96 /28  Subred 1: 192.168.15.112 /28  Subred 2: 192.168.15.128 /28 … ₋ (2 n -2) => 2 4 - 2 = 14 direcciones IP. ₋ Con esto se crearon 16 subredes de 14 IP hosts.

12  Enlaces WAN. ocupan 2 direcciones IP. Se toma dos bit prestados y se limita el desperdicio.  Subred 0: 192.168.15.128 /3030  Subred 1: 192.168.15.132 /30  Subred 2: 192.168.15.136 /30 ₋ (2 n -2) => 2 2 - 2 = 2 direcciones IP. ₋ Con esto se crearon 64 subredes de 4 IP hosts.

13  Práctica 1 VLSM. Desarrolle la red 192.168.0.0/24 con VLSM para:  Una subred de 20 hosts para ser asignada a la subred de Profesores  Una subred de 80 hosts para ser asignada a la subred de Estudiantes  Una subred de 20 hosts para ser asignada a la subred de Invitados  Tres subredes de 2 hosts para ser asignada a los enlaces

14  Caso 1 VLSM. Desarrolle la red VLSM para:  Una subred de 460 hosts para ser asignada a la subred de Estudiantes  Una subred de 20 hosts para ser asignada a la subred de administración  Una subred de 64 hosts para ser asignada a la subred de Instructores  Una subred de 2 hosts para ser asignada a los enlaces WAN

15 Caso 1 VLSM:  Sin VLSM, se requieren 4 subredes de 512 hosts, todas las subredes tienen la misma cantidad de direcciones asignadas a ellas, ya que se inicia por la red con mas demanda de hosts.  (2 n -2) => 2 9 - 2 = 510 direcciones IP.

16

17  Proponer clase de red de acuerdo a cantidad de hosts y subred.  Resolver iniciando primero con la red de más demanda de hosts e ir así con las de menor número de hosts en forma descendente.  Variar los bits que pido prestado. Recomendaciones:

18

19

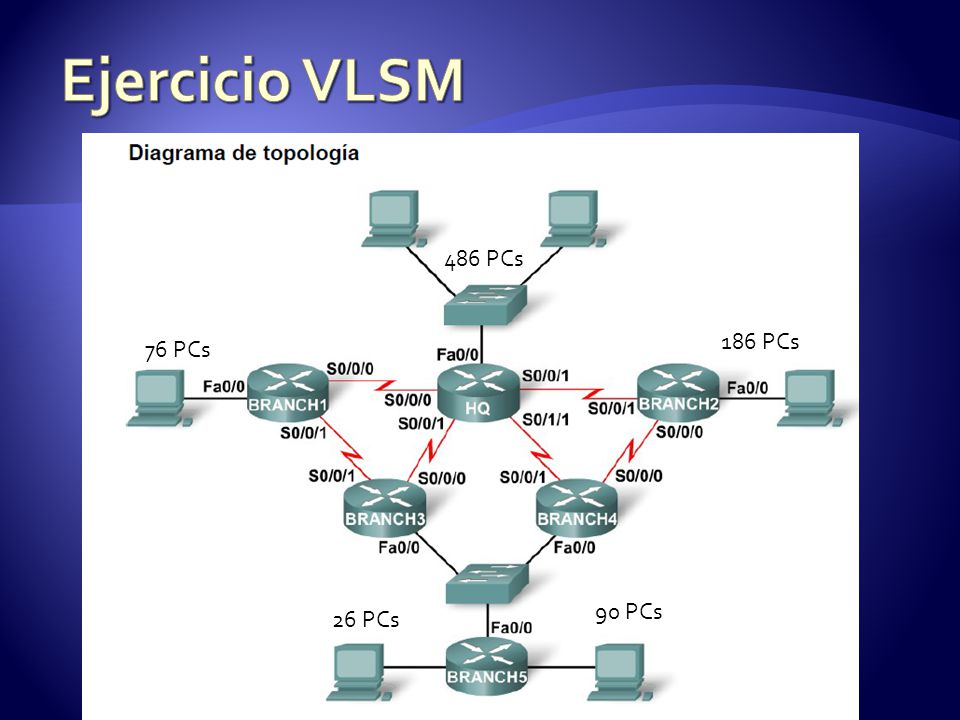

20 486 PCs 76 PCs 186 PCs 26 PCs 90 PCs

21  Significa: Enrutamiento entre dominios sin clase, se introdujo en 1993.  Comparte una misma secuencia inicial de bits en la representación binaria de sus direcciones IP.  Se usa a lo largo y ancho de la Internet Pública.  Fomenta la agregación de ruta o resumen, esto reduce la carga de los routers ascendentes.

22  Supongamos que en un switch multilayer confluyen 4 subredes:  172.16.0.0/24  172.16.1.0/24  172.16.2.0/24  172.16.3.0/24

23  Dirección IP....10101100.00010000.00000000.00000000  Máscara.........11111111.11111111.11111100.00000000 Obsérvese el tercer octeto:  Máscara.........11111100  Subred 0.........00000000  Subred 1.........00000001  Subred 2.........00000010  Subred 3.........00000011 Supernet IP: 172.16.0.0/22
