1 Cartografía temática 1. Mapas de referencia Las fuentes de mapas y gráficos aparecen referidas en la sección de notas Antonio Vázquez Hoehne Enero 2003

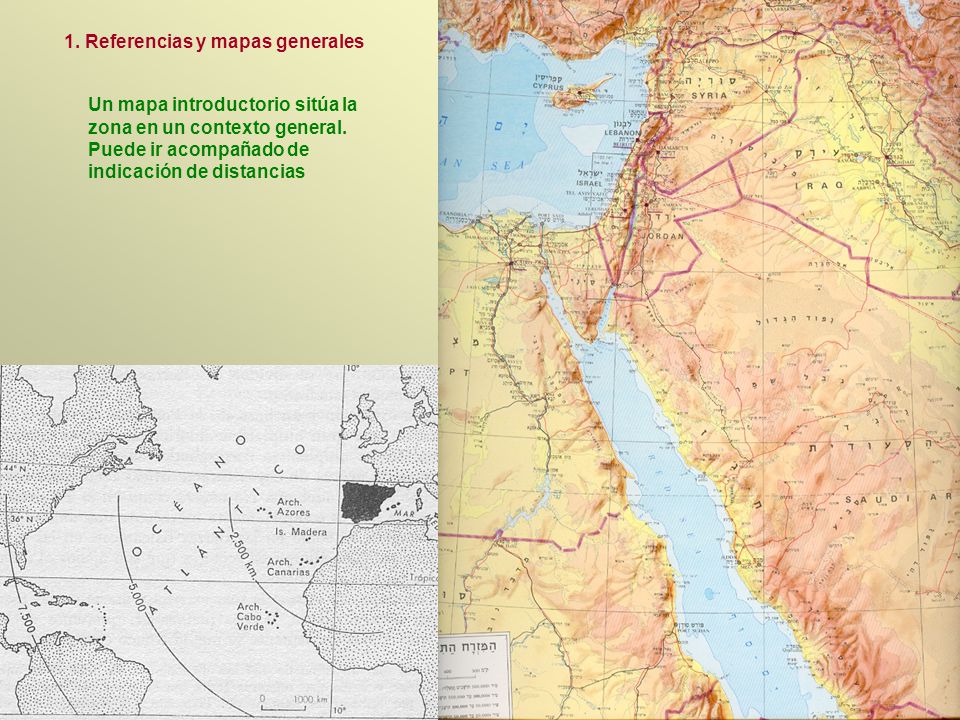

2 1. Referencias y mapas generales Un mapa introductorio sitúa la zona en un contexto general. Puede ir acompañado de indicación de distancias

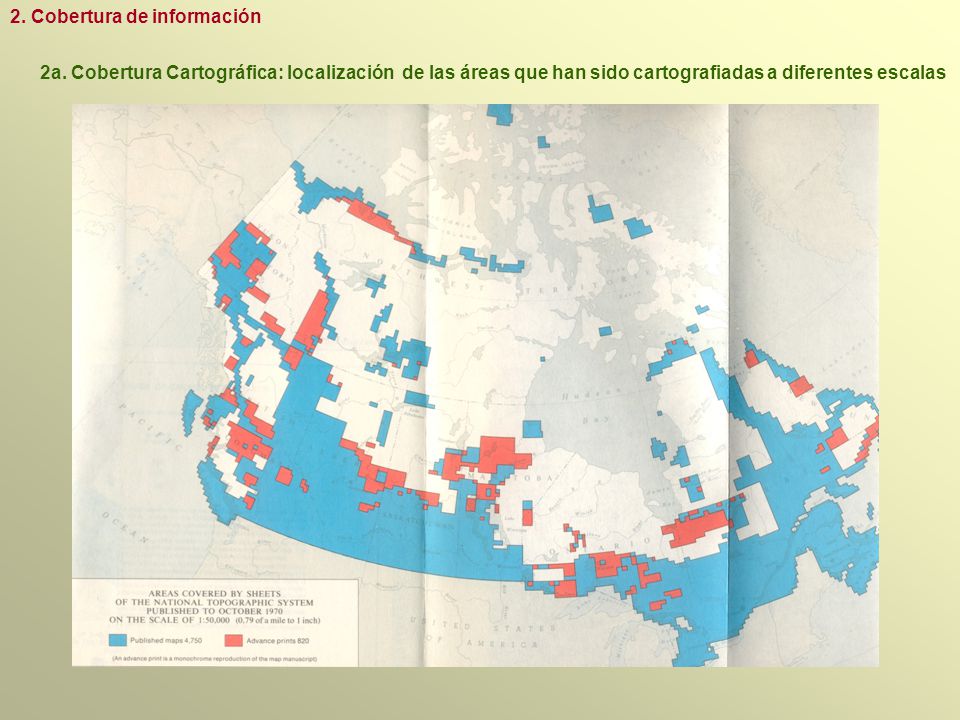

3 2a. Cobertura Cartográfica: localización de las áreas que han sido cartografiadas a diferentes escalas 2. Cobertura de información

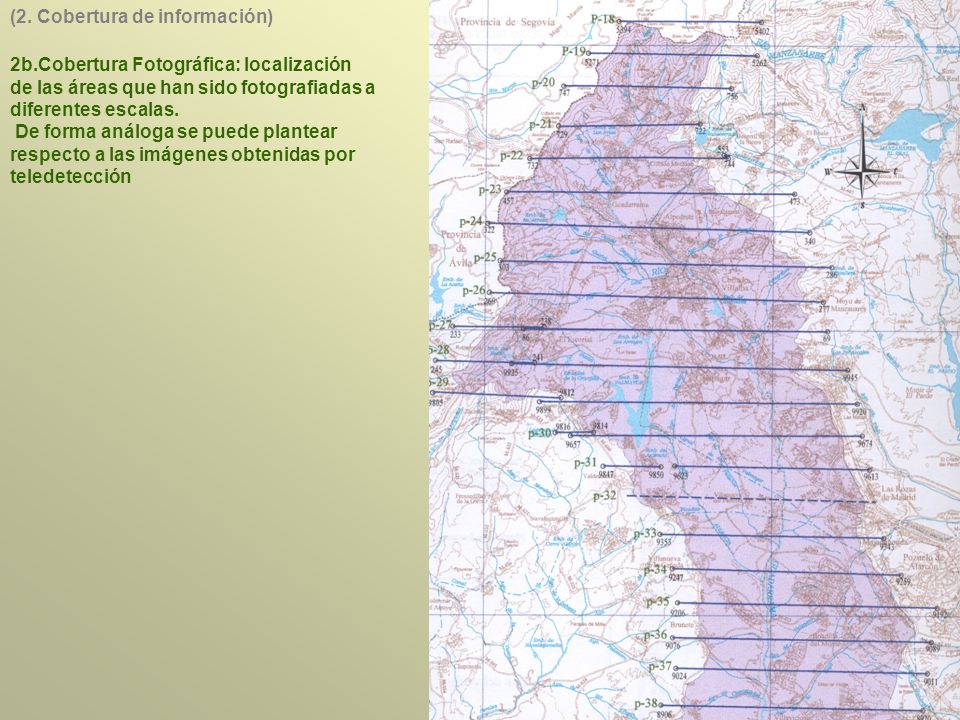

4 2b.Cobertura Fotográfica: localización de las áreas que han sido fotografiadas a diferentes escalas. De forma análoga se puede plantear respecto a las imágenes obtenidas por teledetección (2. Cobertura de información)

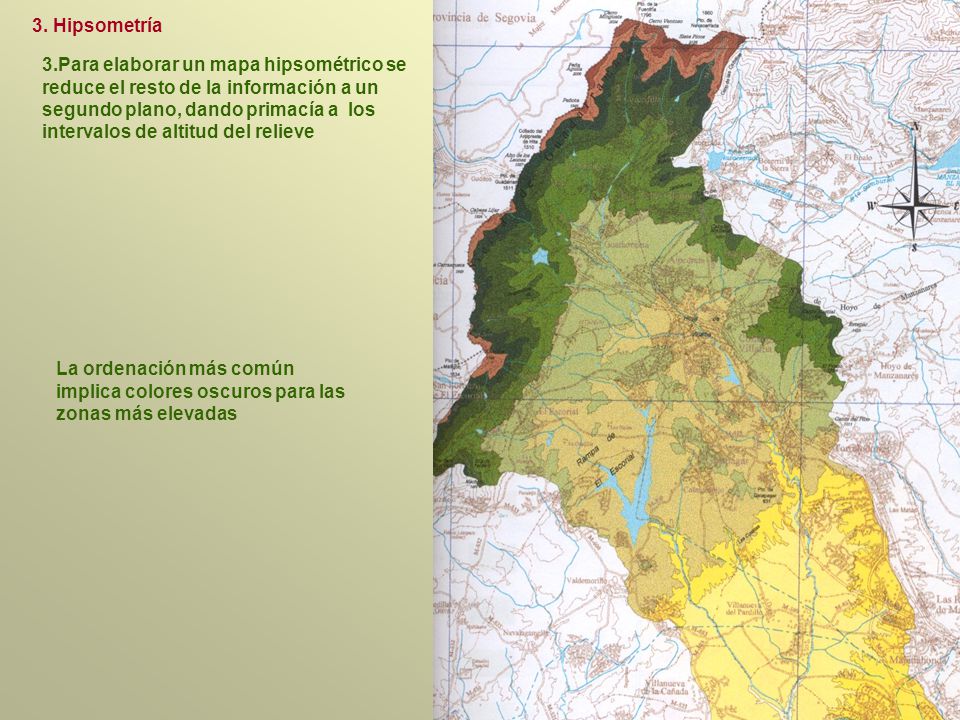

5 3.Para elaborar un mapa hipsométrico se reduce el resto de la información a un segundo plano, dando primacía a los intervalos de altitud del relieve La ordenación más común implica colores oscuros para las zonas más elevadas 3. Hipsometría

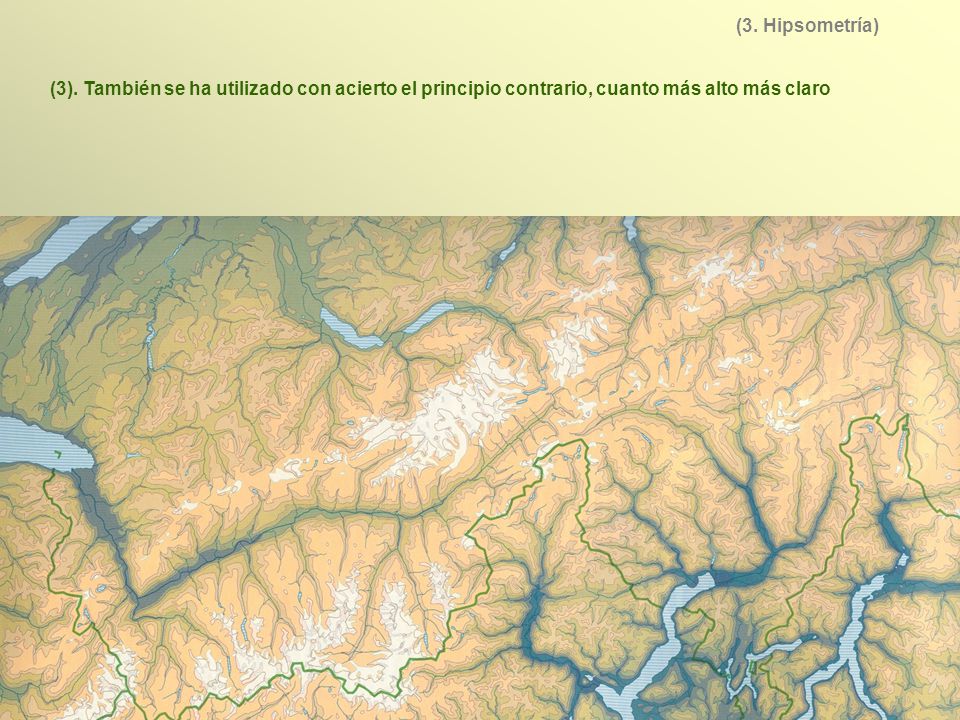

6 (3). También se ha utilizado con acierto el principio contrario, cuanto más alto más claro (3. Hipsometría)

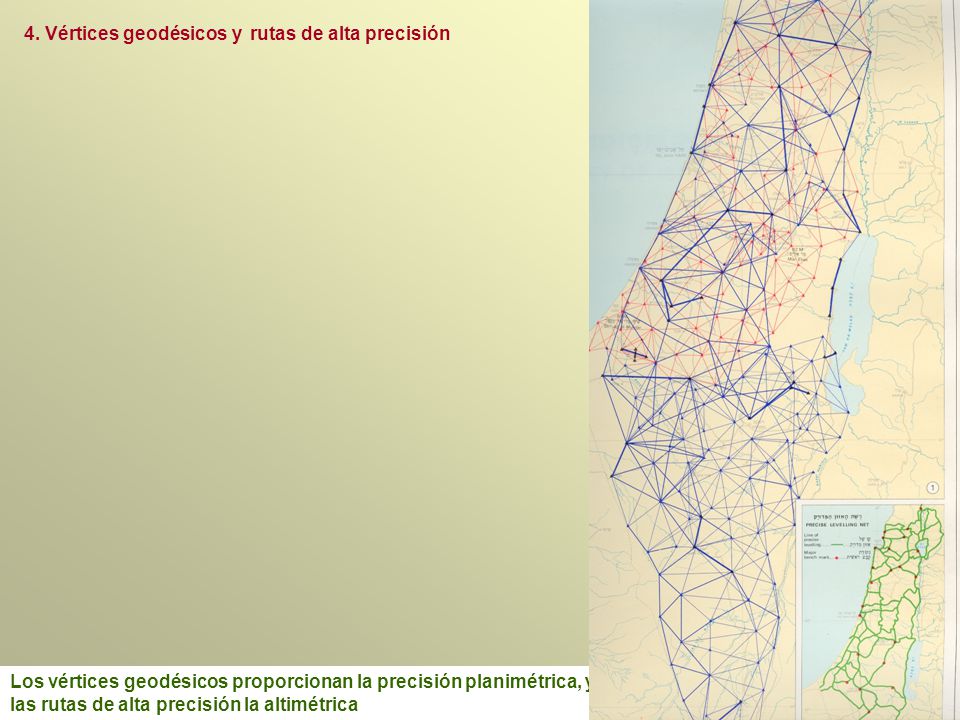

7 4. Vértices geodésicos y rutas de alta precisión Los vértices geodésicos proporcionan la precisión planimétrica, y las rutas de alta precisión la altimétrica

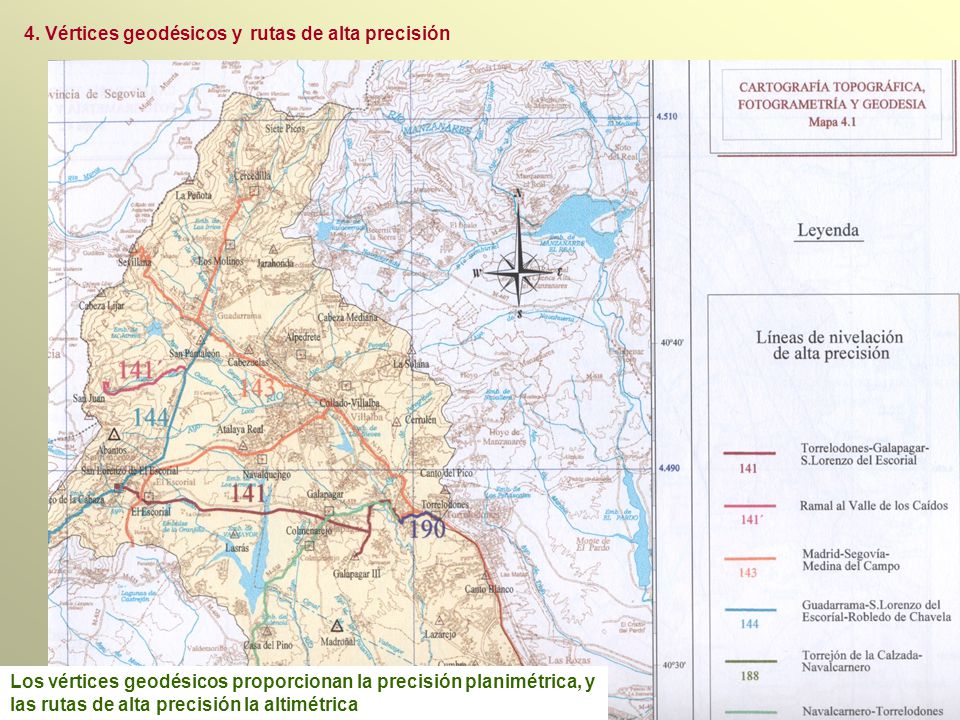

8 4. Vértices geodésicos y rutas de alta precisión Los vértices geodésicos proporcionan la precisión planimétrica, y las rutas de alta precisión la altimétrica

9 Cartografía temática 2. Mapas geofísicos Las fuentes de mapas y gráficos aparecen referidas en la sección de notas

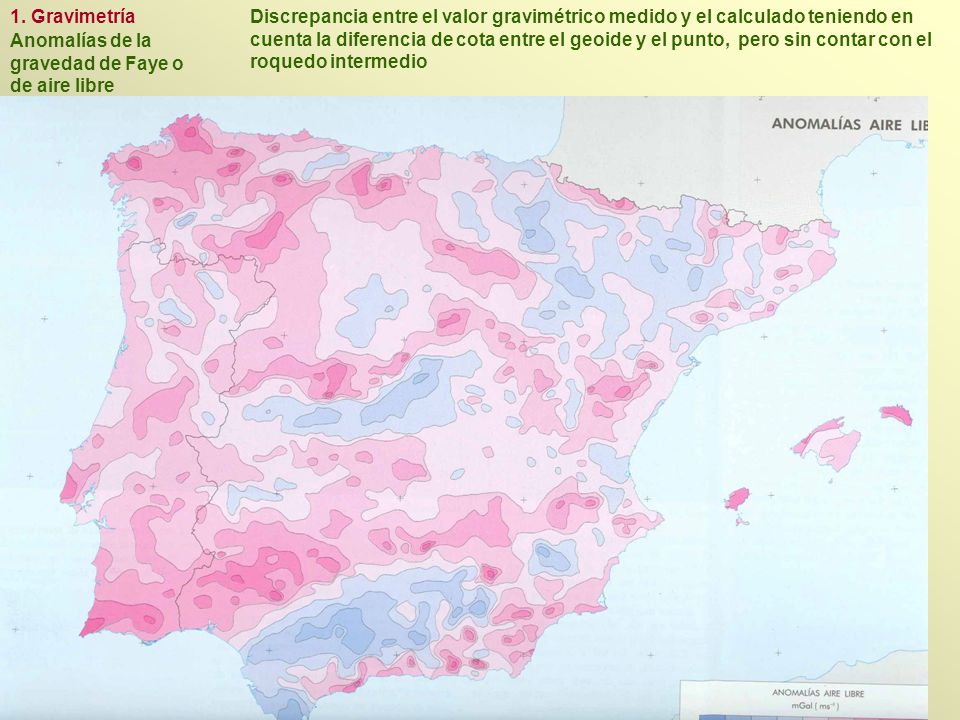

10 1. Gravimetría Anomalías de la gravedad de Faye o de aire libre Discrepancia entre el valor gravimétrico medido y el calculado teniendo en cuenta la diferencia de cota entre el geoide y el punto, pero sin contar con el roquedo intermedio

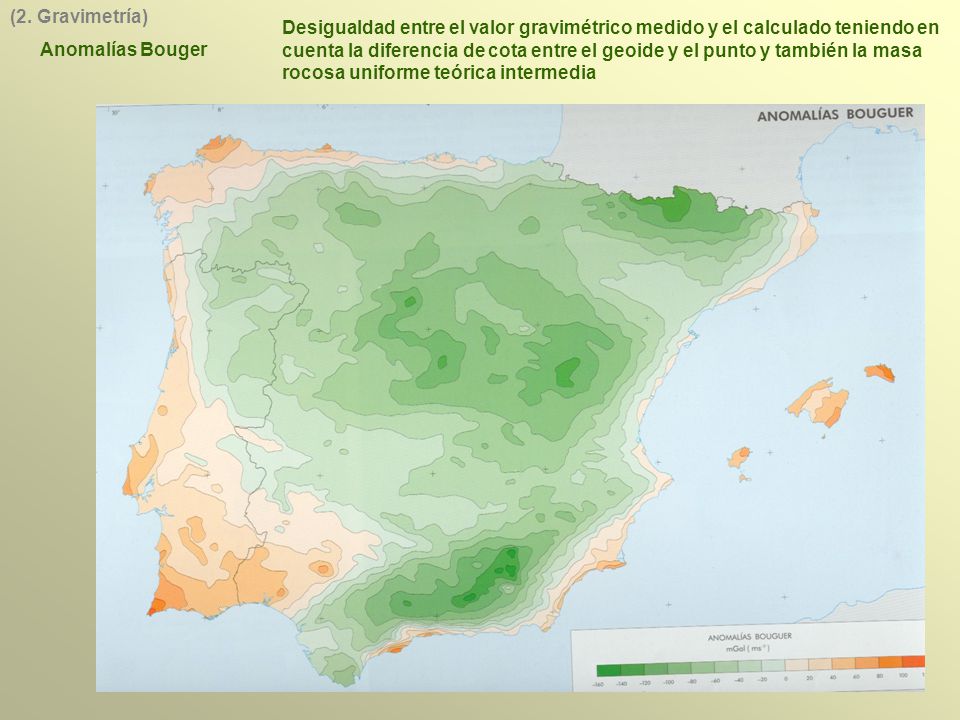

11 Anomalías Bouger Desigualdad entre el valor gravimétrico medido y el calculado teniendo en cuenta la diferencia de cota entre el geoide y el punto y también la masa rocosa uniforme teórica intermedia (2. Gravimetría)

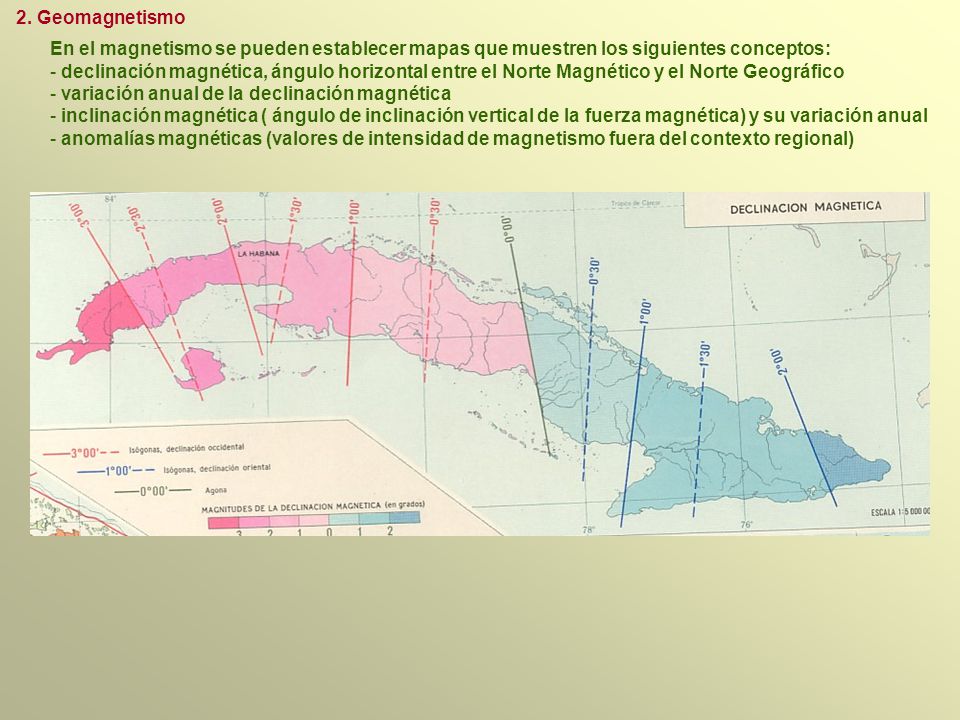

12 En el magnetismo se pueden establecer mapas que muestren los siguientes conceptos: - declinación magnética, ángulo horizontal entre el Norte Magnético y el Norte Geográfico - variación anual de la declinación magnética - inclinación magnética ( ángulo de inclinación vertical de la fuerza magnética) y su variación anual - anomalías magnéticas (valores de intensidad de magnetismo fuera del contexto regional) 2. Geomagnetismo

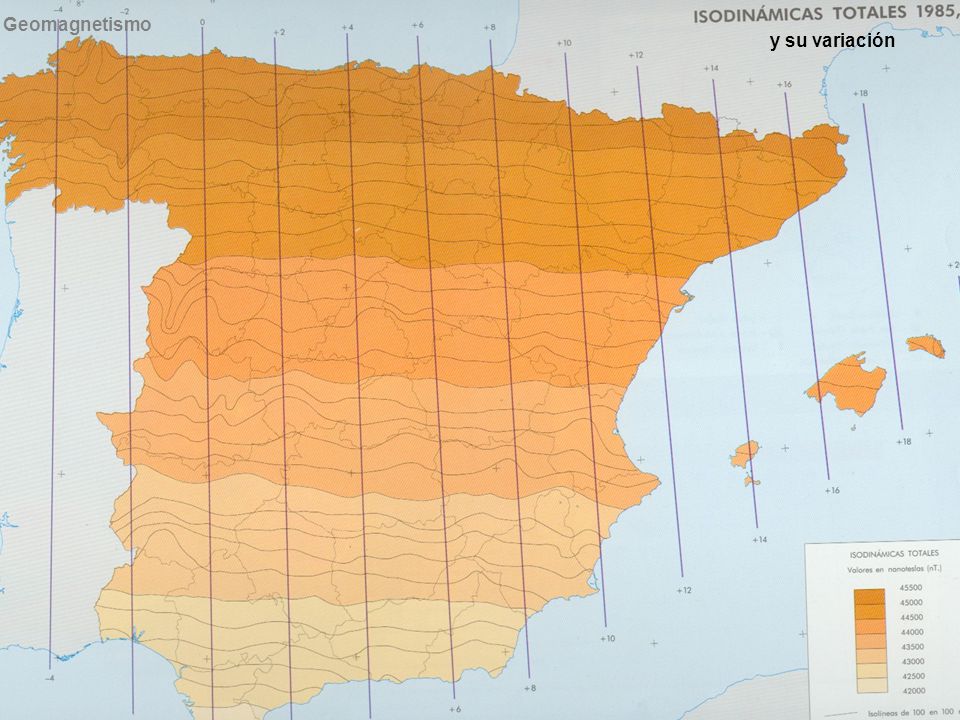

13 y su variación (2). Geomagnetismo

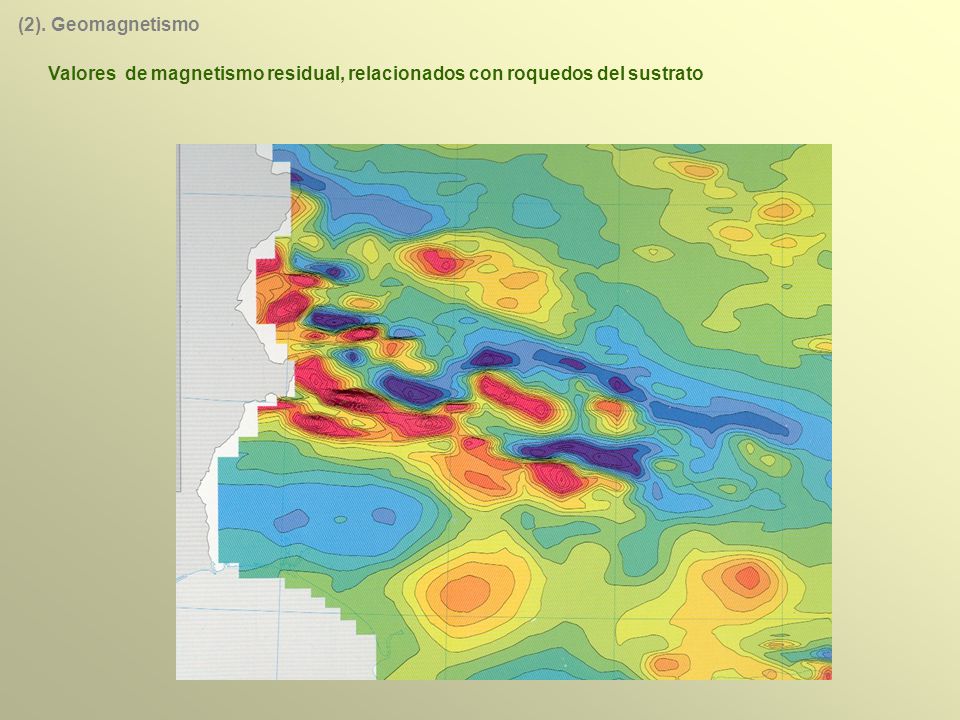

14 Valores de magnetismo residual, relacionados con roquedos del sustrato (2). Geomagnetismo

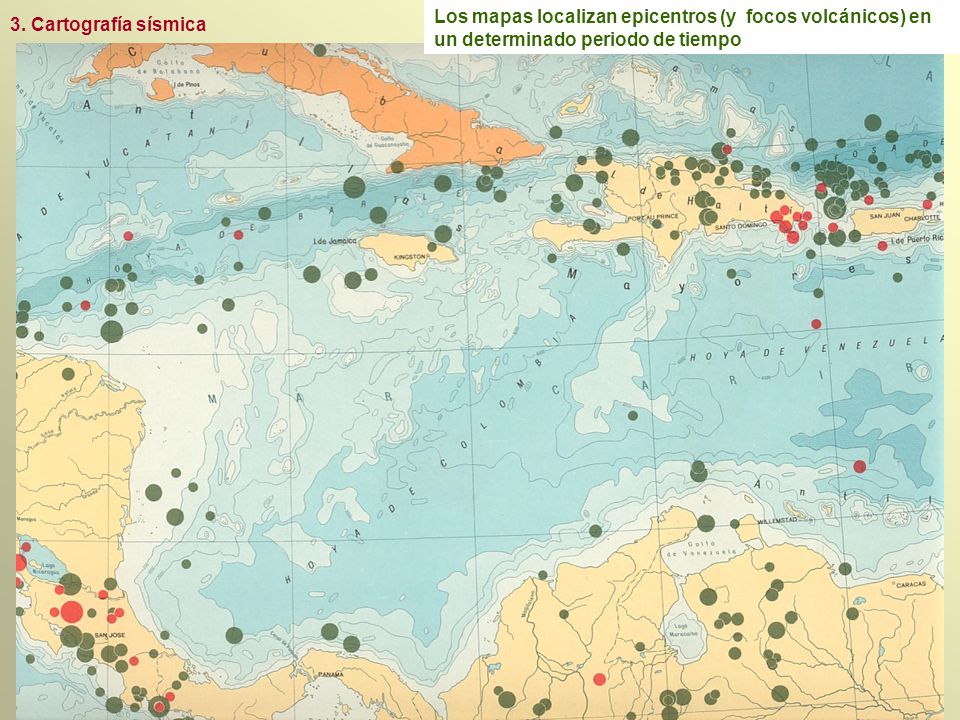

15 3. Cartografía sísmica Los mapas localizan epicentros (y focos volcánicos) en un determinado periodo de tiempo

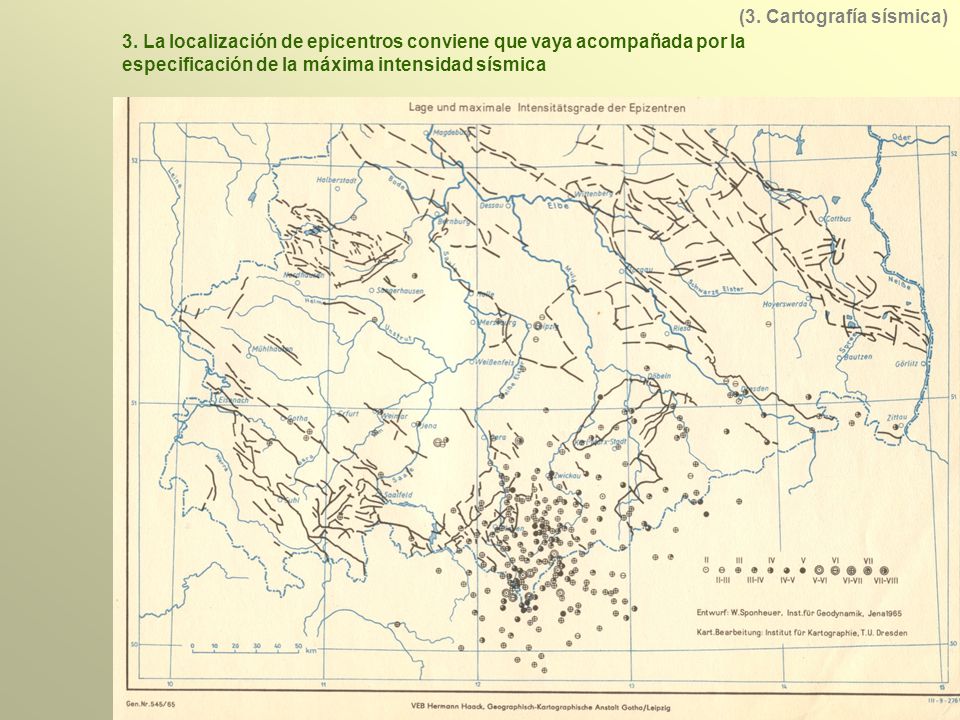

16 3. La localización de epicentros conviene que vaya acompañada por la especificación de la máxima intensidad sísmica (3. Cartografía sísmica)

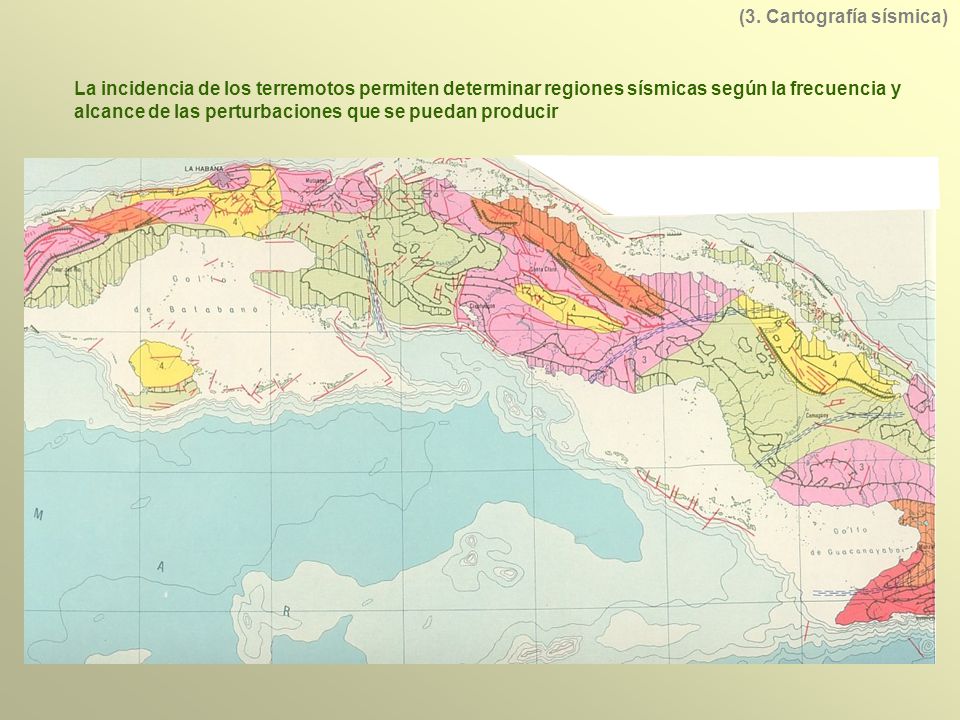

17 La incidencia de los terremotos permiten determinar regiones sísmicas según la frecuencia y alcance de las perturbaciones que se puedan producir (3. Cartografía sísmica)

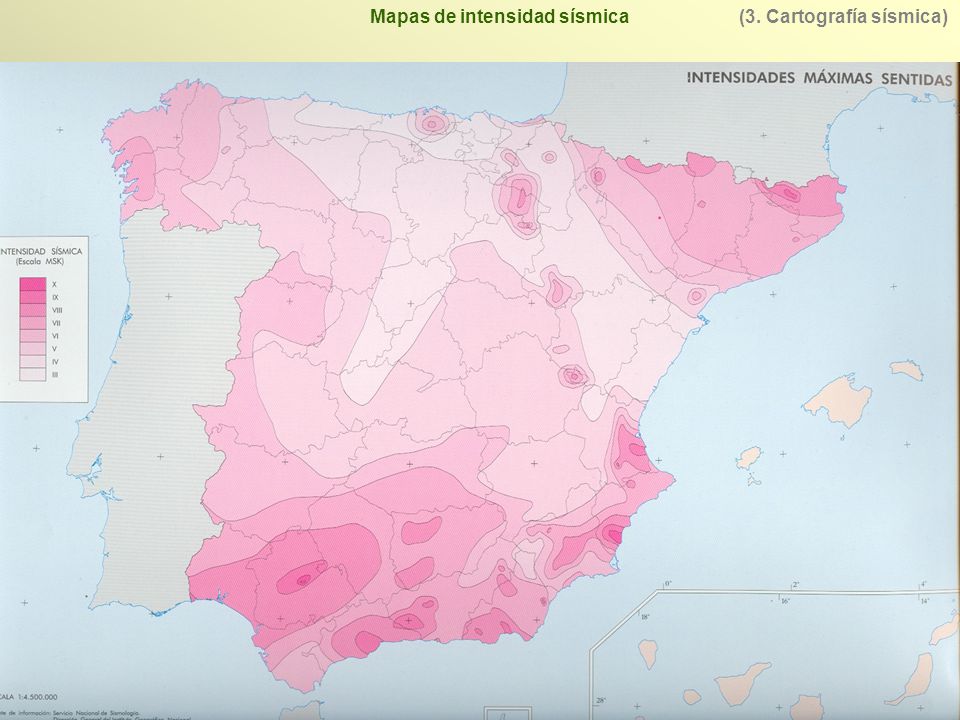

18 Mapas de intensidad sísmica(3. Cartografía sísmica)

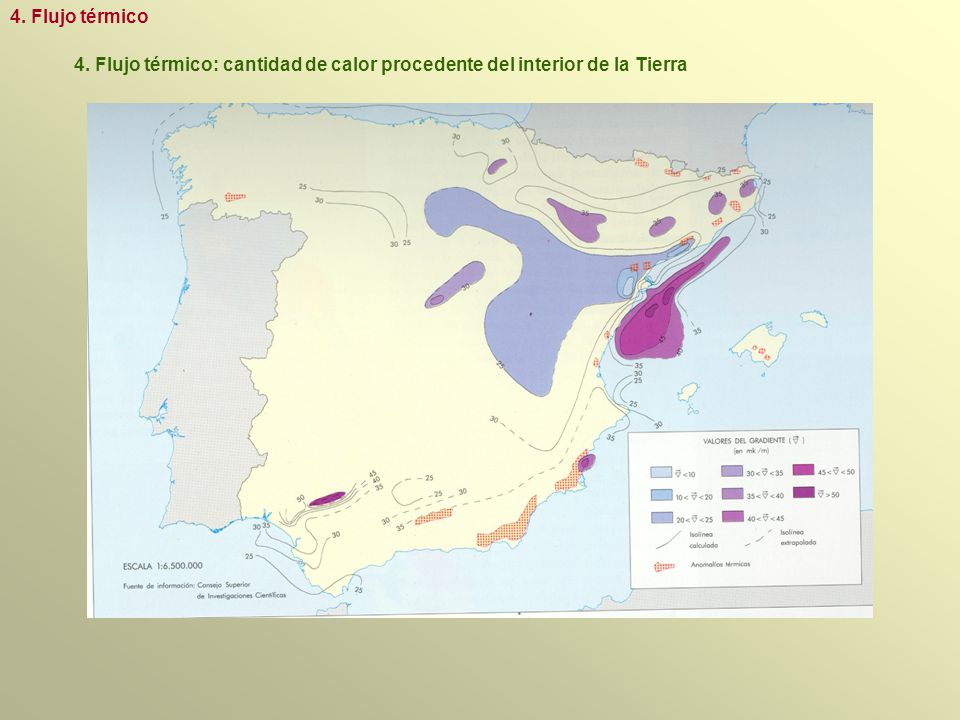

19 4. Flujo térmico: cantidad de calor procedente del interior de la Tierra 4. Flujo térmico
