Arquitectura de computadores

Presentación del tema: "Arquitectura de computadores"— Transcripción de la presentación:

1 Arquitectura de computadores
FUENTES DE PODER

2

3

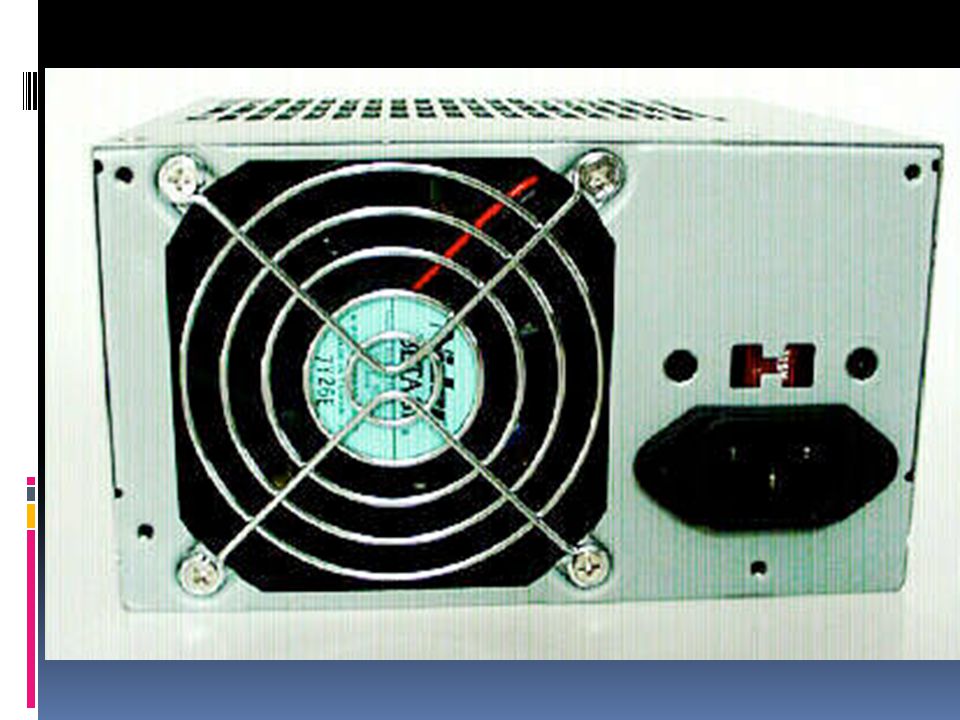

4

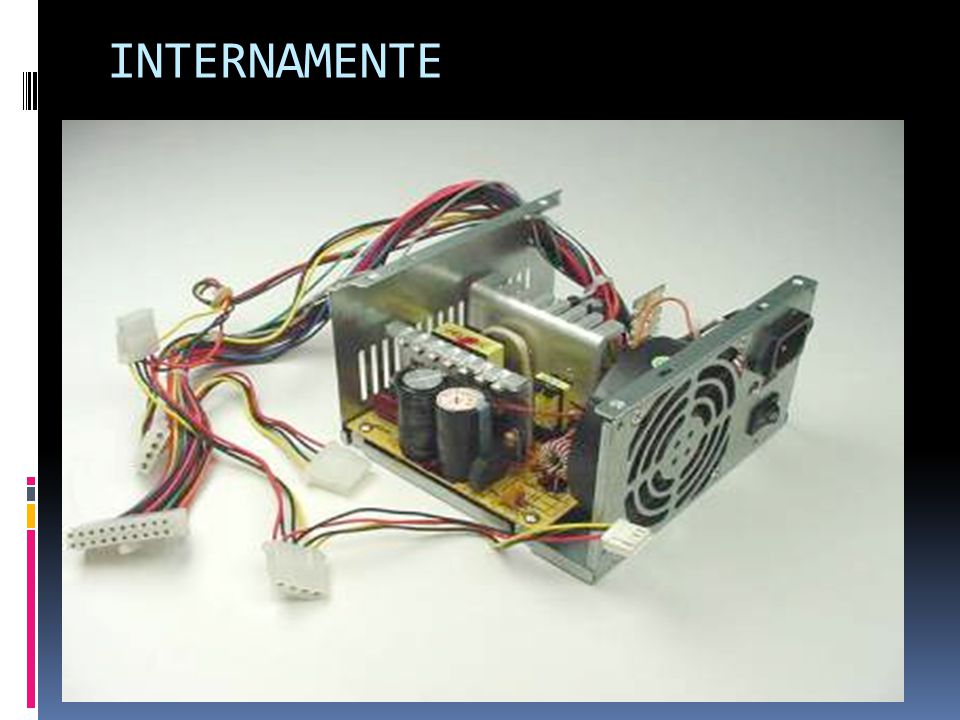

5 INTERNAMENTE

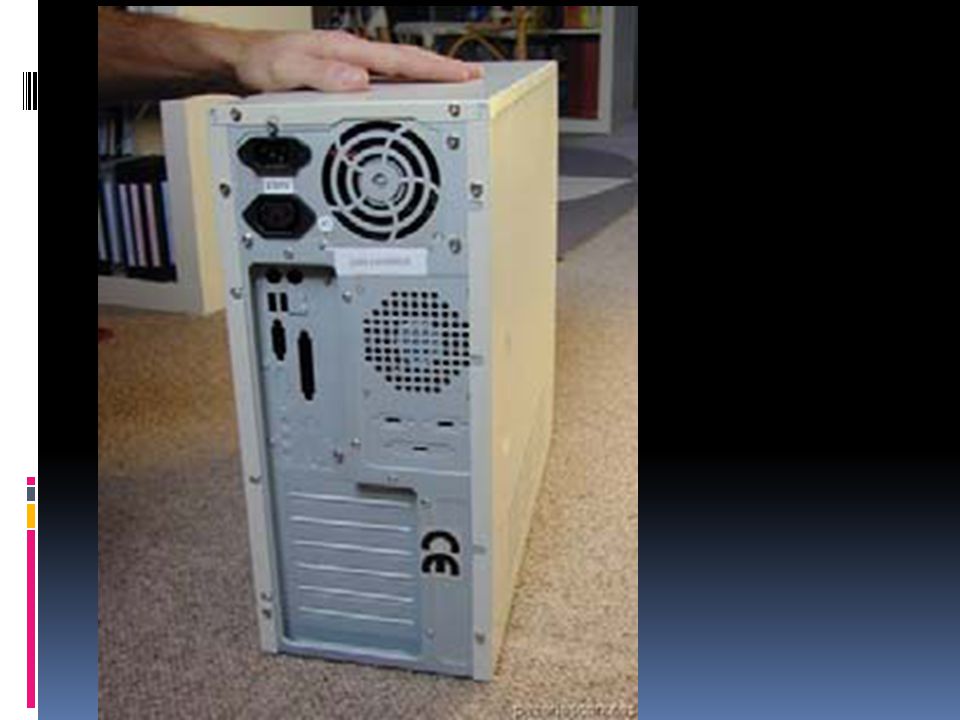

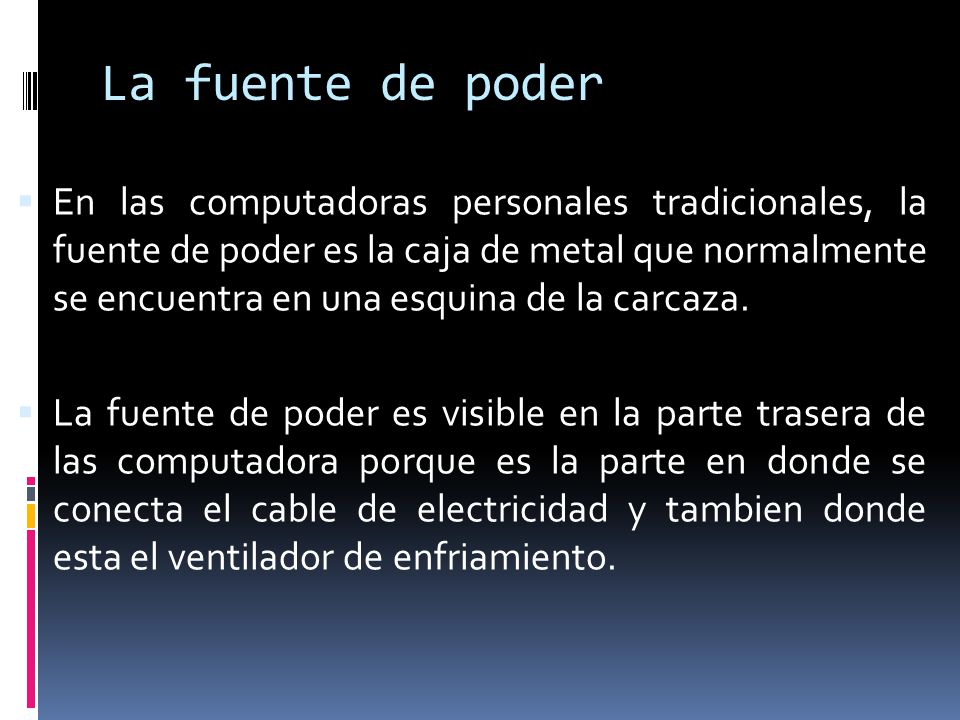

6 La fuente de poder En las computadoras personales tradicionales, la fuente de poder es la caja de metal que normalmente se encuentra en una esquina de la carcaza. La fuente de poder es visible en la parte trasera de las computadora porque es la parte en donde se conecta el cable de electricidad y tambien donde esta el ventilador de enfriamiento.

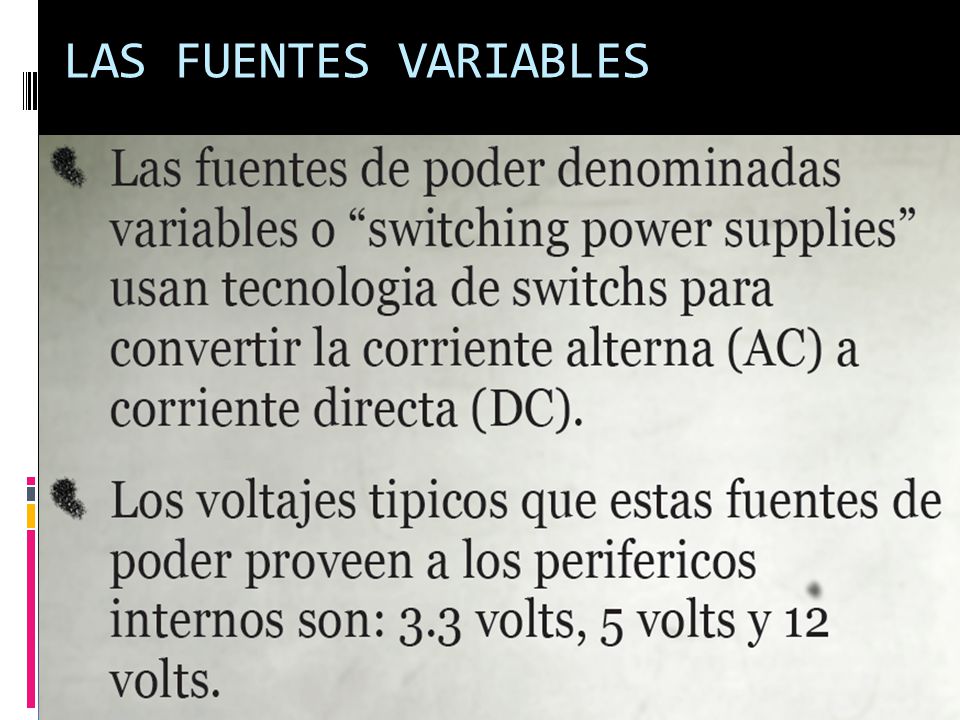

7 LAS FUENTES VARIABLES

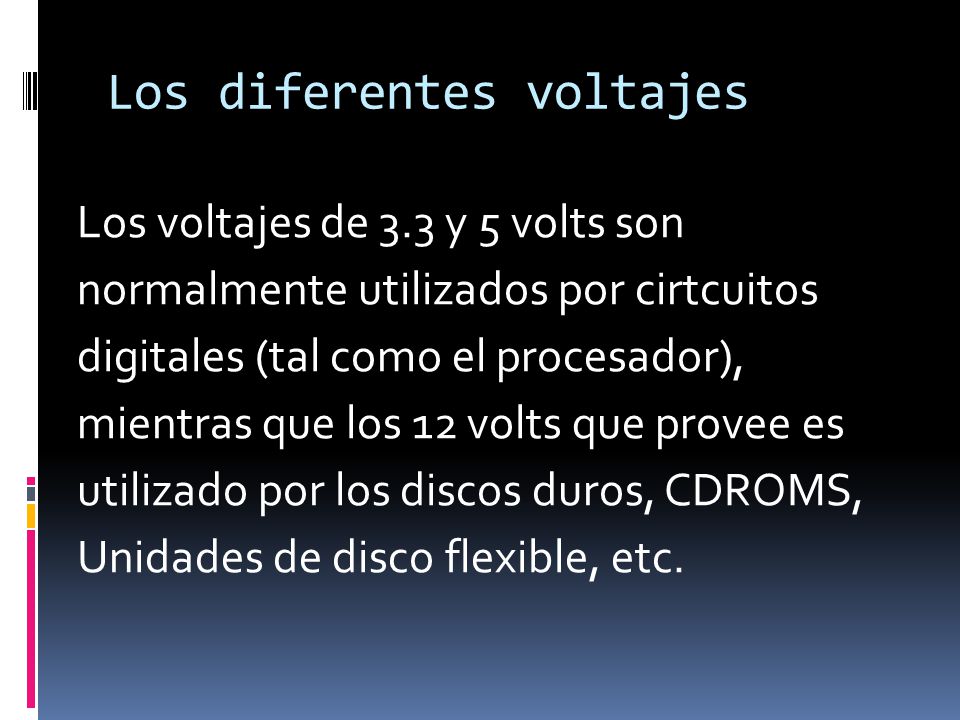

8 Los diferentes voltajes
Los voltajes de 3.3 y 5 volts son normalmente utilizados por cirtcuitos digitales (tal como el procesador), mientras que los 12 volts que provee es utilizado por los discos duros, CDROMS, Unidades de disco flexible, etc.

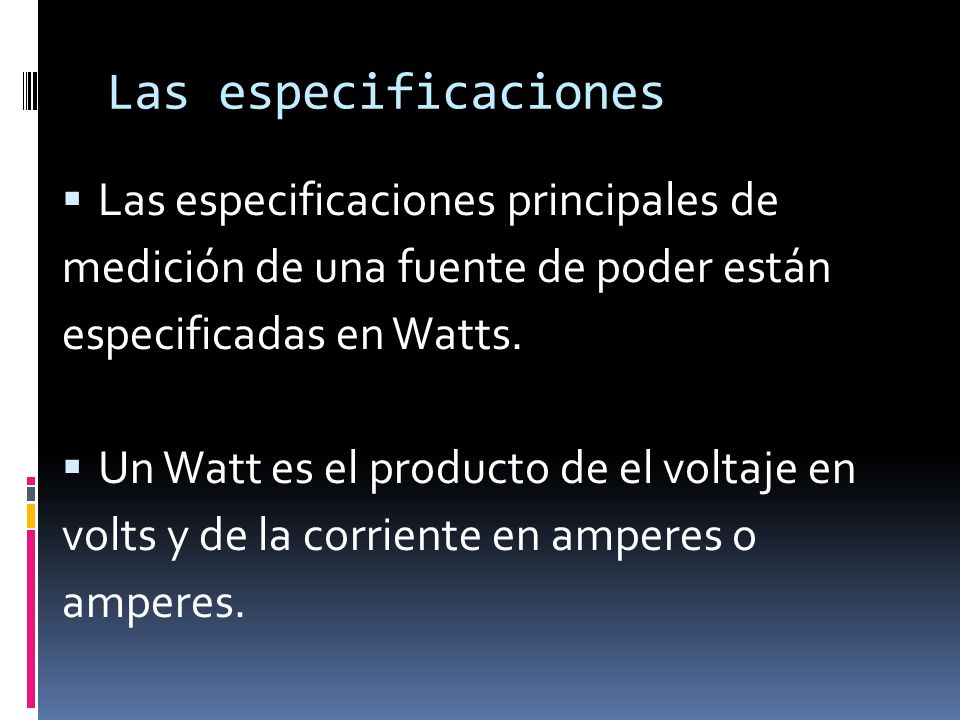

9 Las especificaciones Las especificaciones principales de
medición de una fuente de poder están especificadas en Watts. Un Watt es el producto de el voltaje en volts y de la corriente en amperes o amperes.

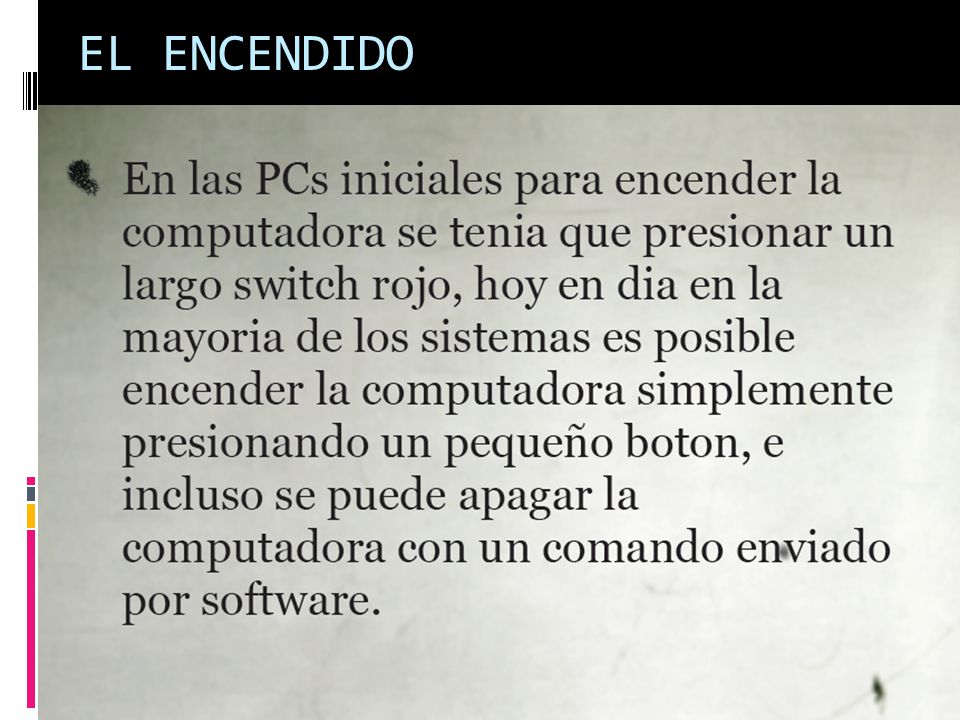

10 EL ENCENDIDO

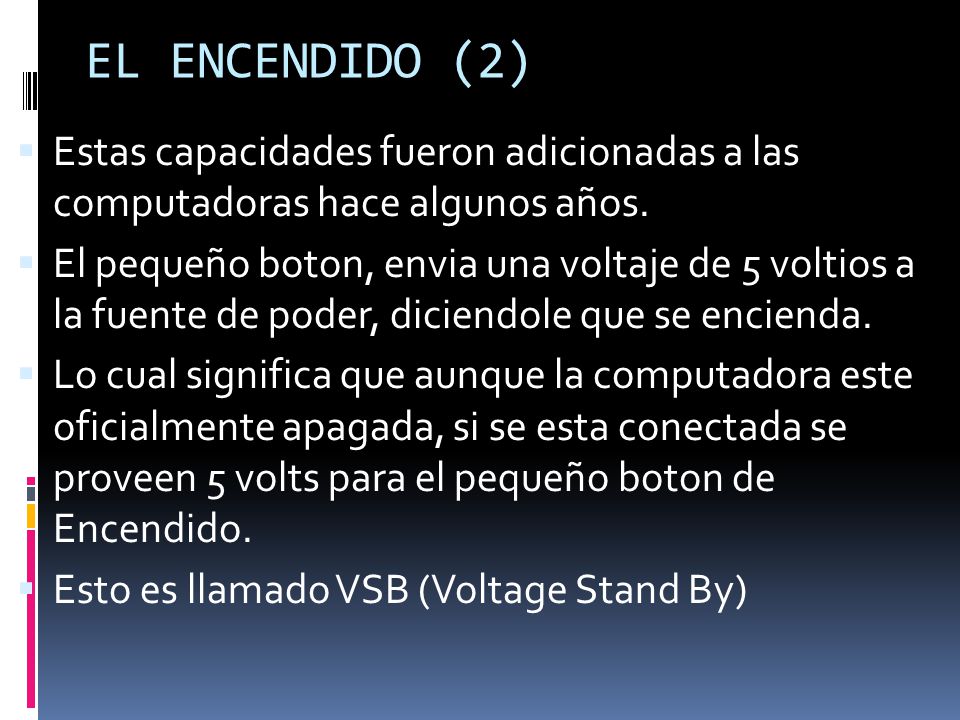

11 EL ENCENDIDO (2) Estas capacidades fueron adicionadas a las computadoras hace algunos años. El pequeño boton, envia una voltaje de 5 voltios a la fuente de poder, diciendole que se encienda. Lo cual significa que aunque la computadora este oficialmente apagada, si se esta conectada se proveen 5 volts para el pequeño boton de Encendido. Esto es llamado VSB (Voltage Stand By)

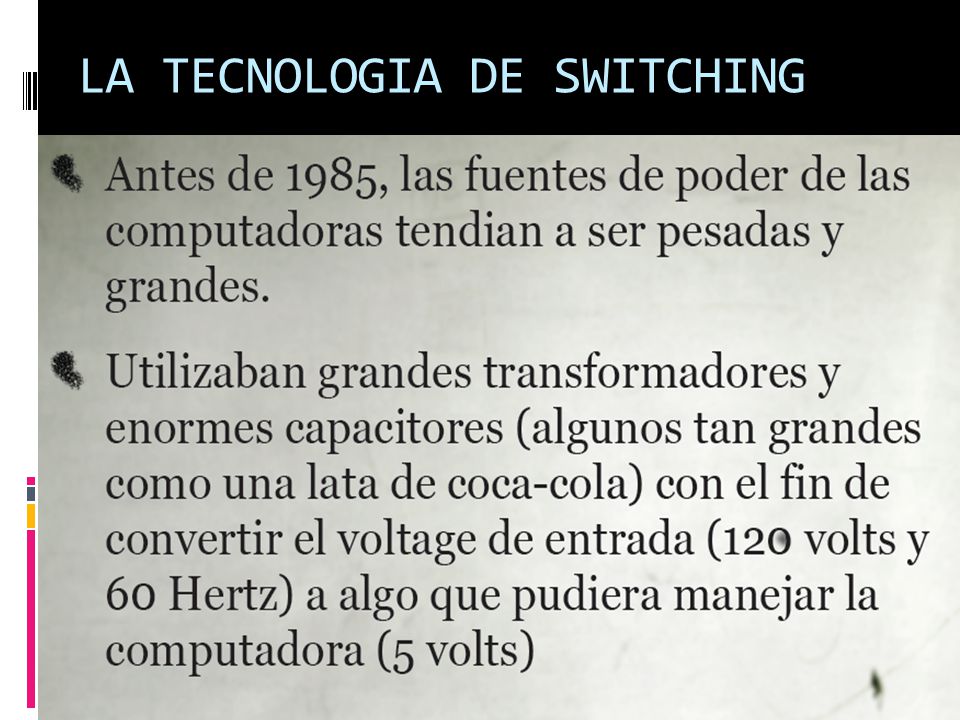

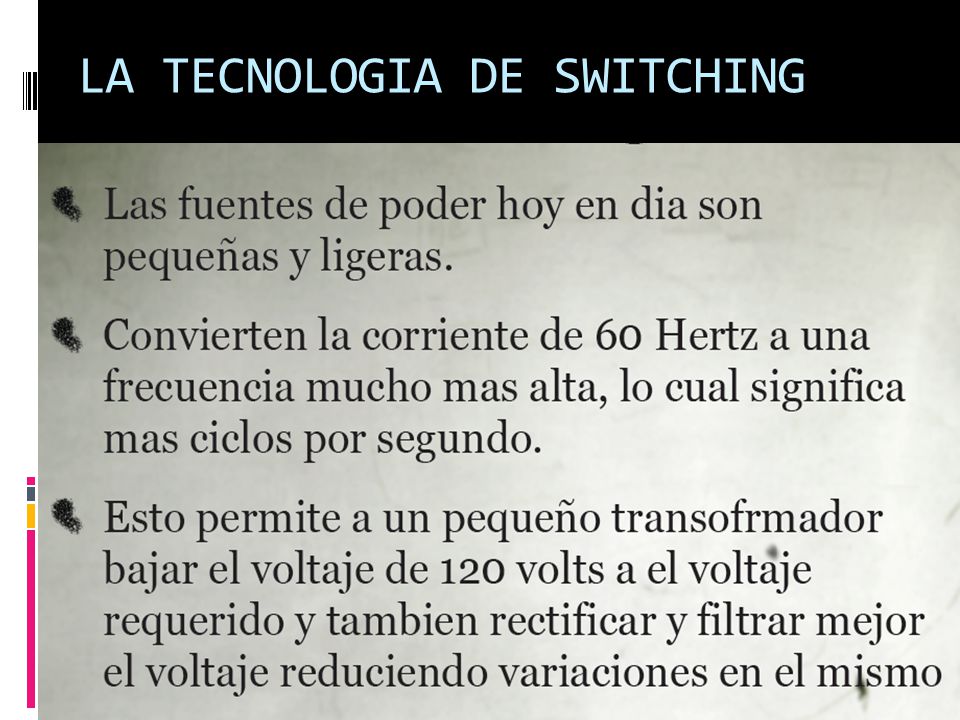

12 LA TECNOLOGIA DE SWITCHING

13 LA TECNOLOGIA DE SWITCHING

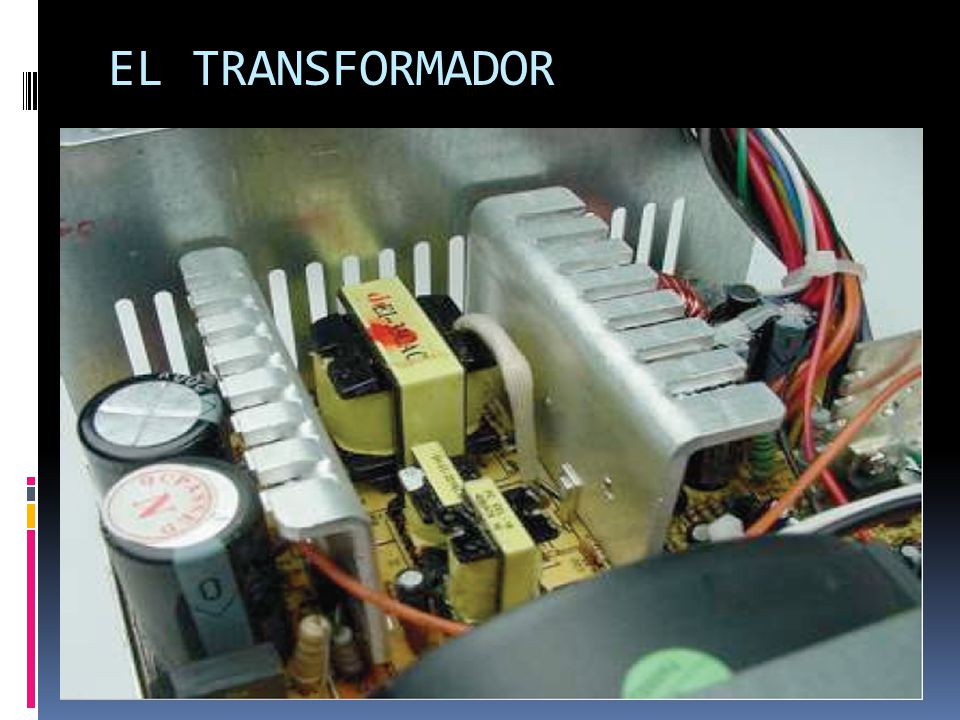

14 EL TRANSFORMADOR

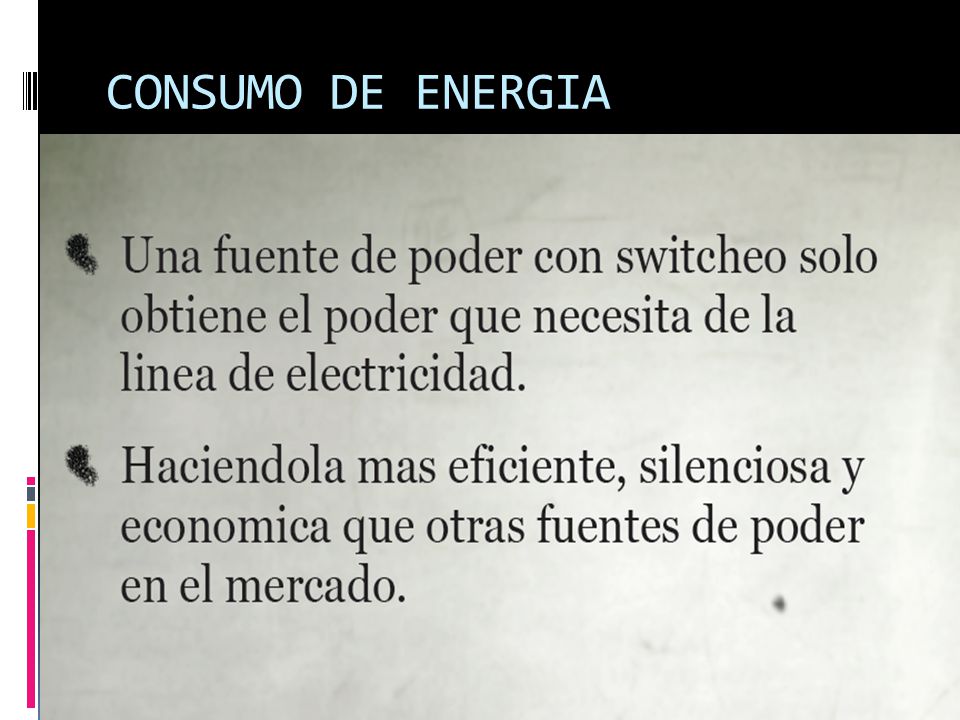

15 CONSUMO DE ENERGIA

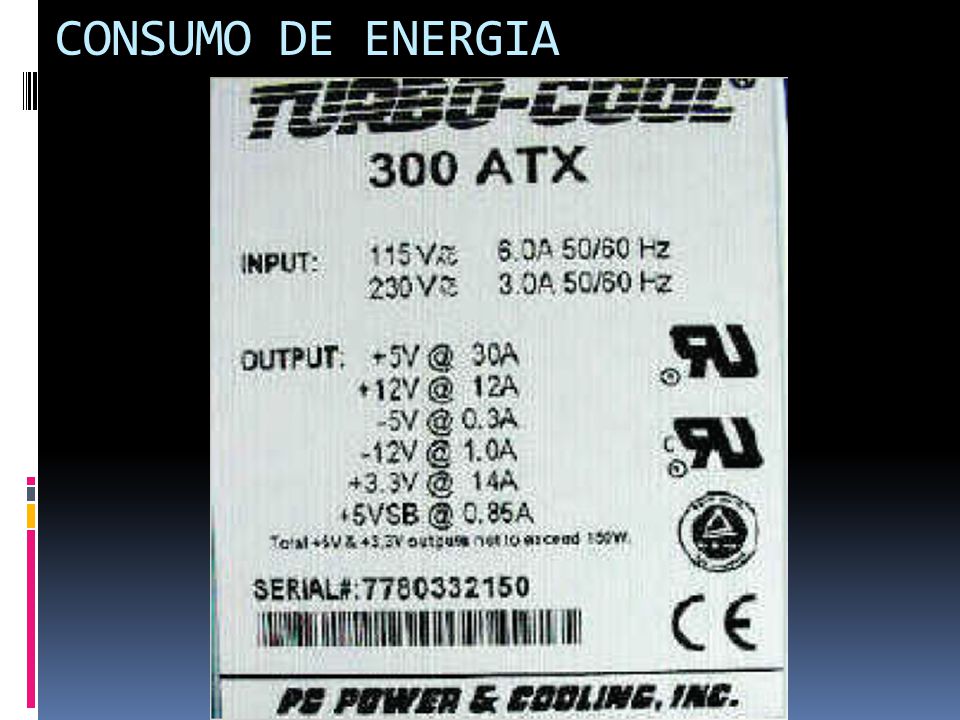

16 CONSUMO DE ENERGIA

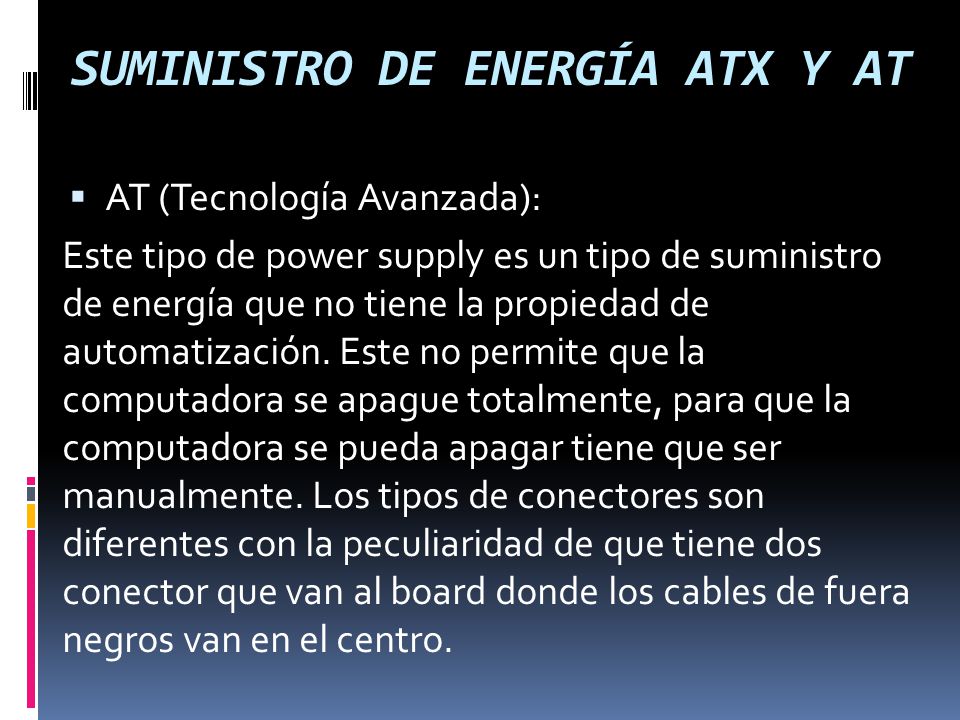

17 SUMINISTRO DE ENERGÍA ATX Y AT
AT (Tecnología Avanzada): Este tipo de power supply es un tipo de suministro de energía que no tiene la propiedad de automatización. Este no permite que la computadora se apague totalmente, para que la computadora se pueda apagar tiene que ser manualmente. Los tipos de conectores son diferentes con la peculiaridad de que tiene dos conector que van al board donde los cables de fuera negros van en el centro.

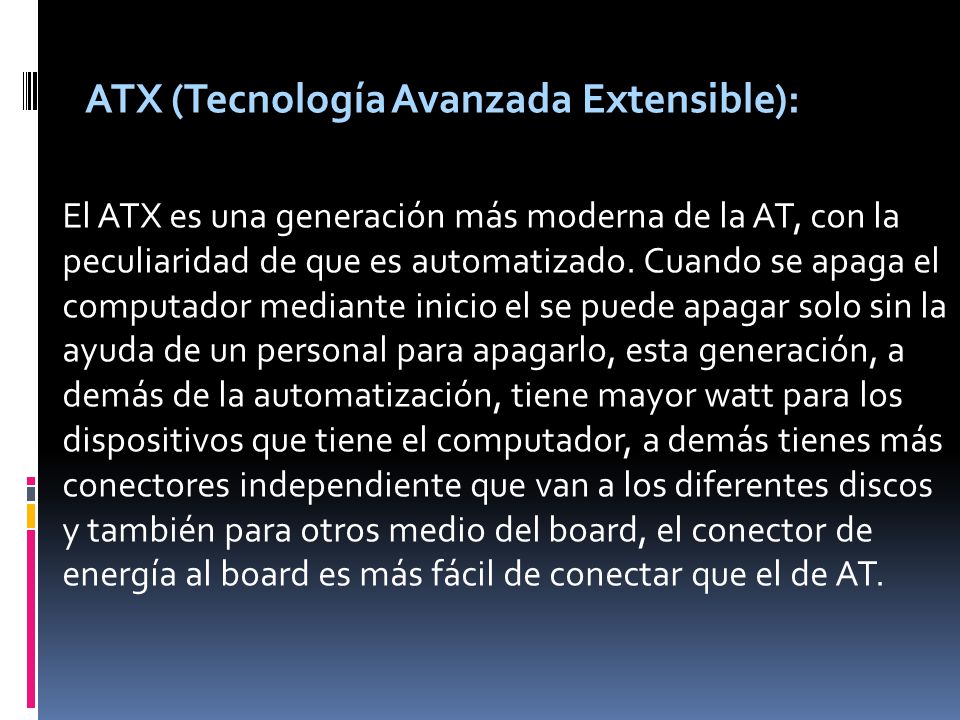

18 ATX (Tecnología Avanzada Extensible):
El ATX es una generación más moderna de la AT, con la peculiaridad de que es automatizado. Cuando se apaga el computador mediante inicio el se puede apagar solo sin la ayuda de un personal para apagarlo, esta generación, a demás de la automatización, tiene mayor watt para los dispositivos que tiene el computador, a demás tienes más conectores independiente que van a los diferentes discos y también para otros medio del board, el conector de energía al board es más fácil de conectar que el de AT.

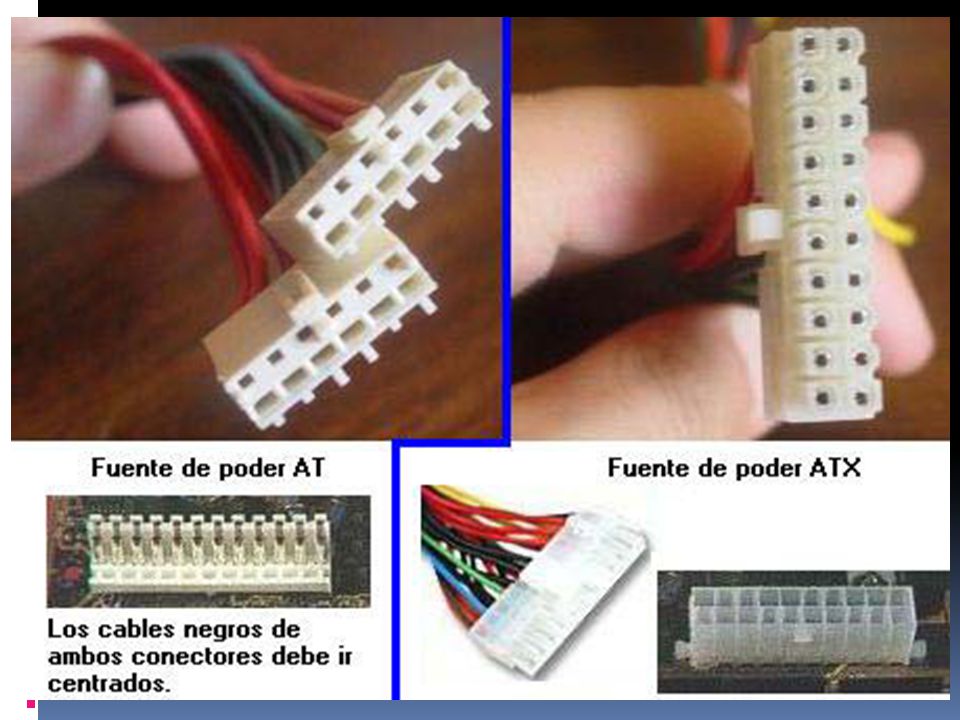

19

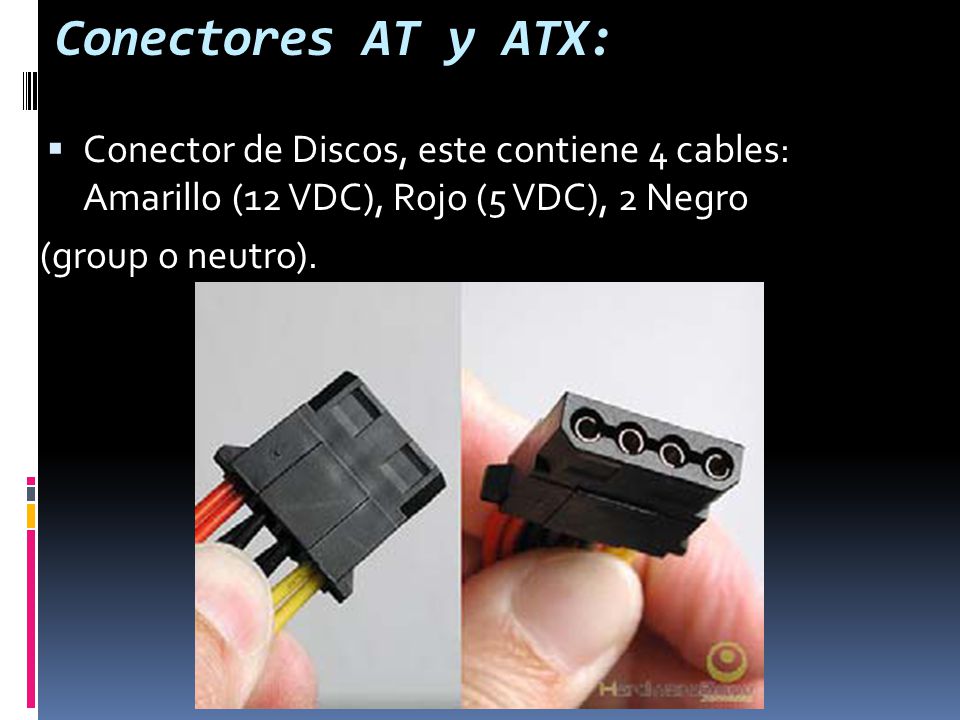

20 Conectores AT y ATX: Conector de Discos, este contiene 4 cables: Amarillo (12 VDC), Rojo (5 VDC), 2 Negro (group o neutro).

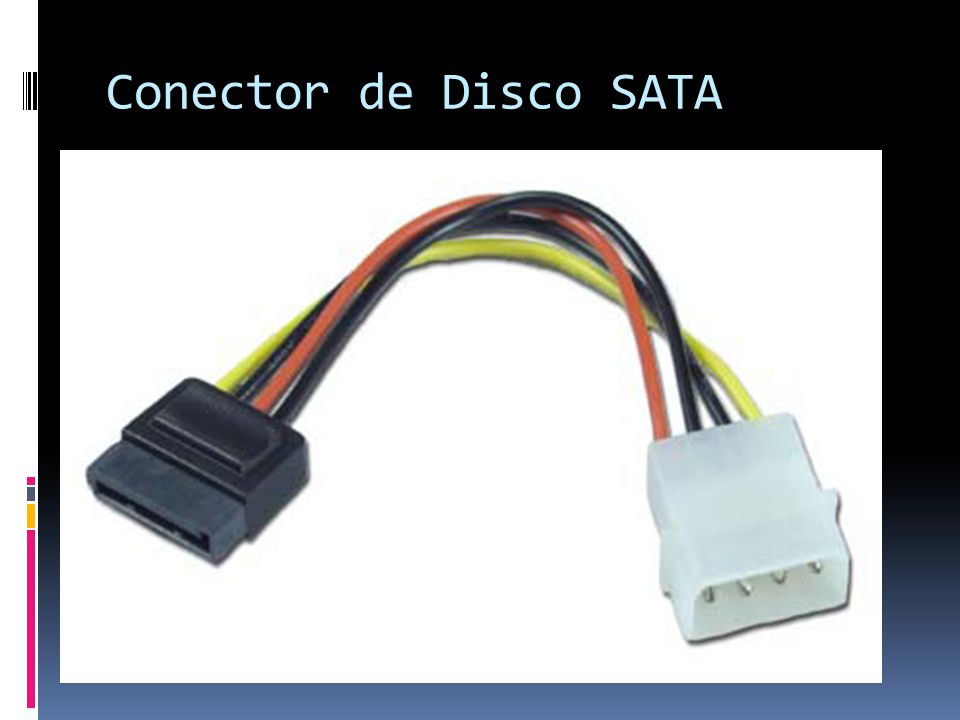

21 Conector de Disco SATA

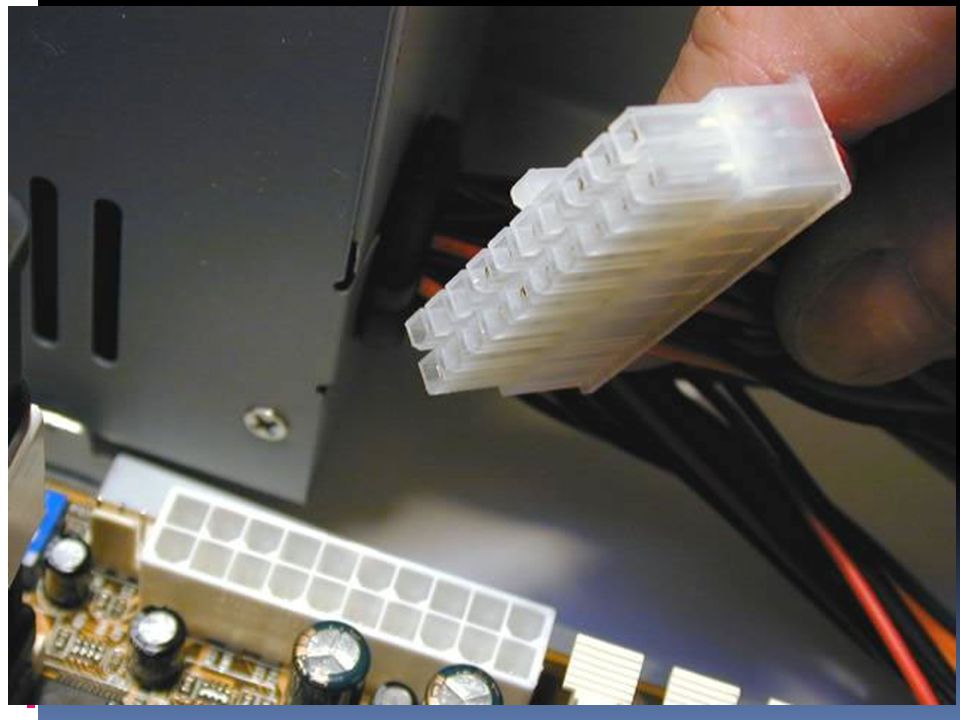

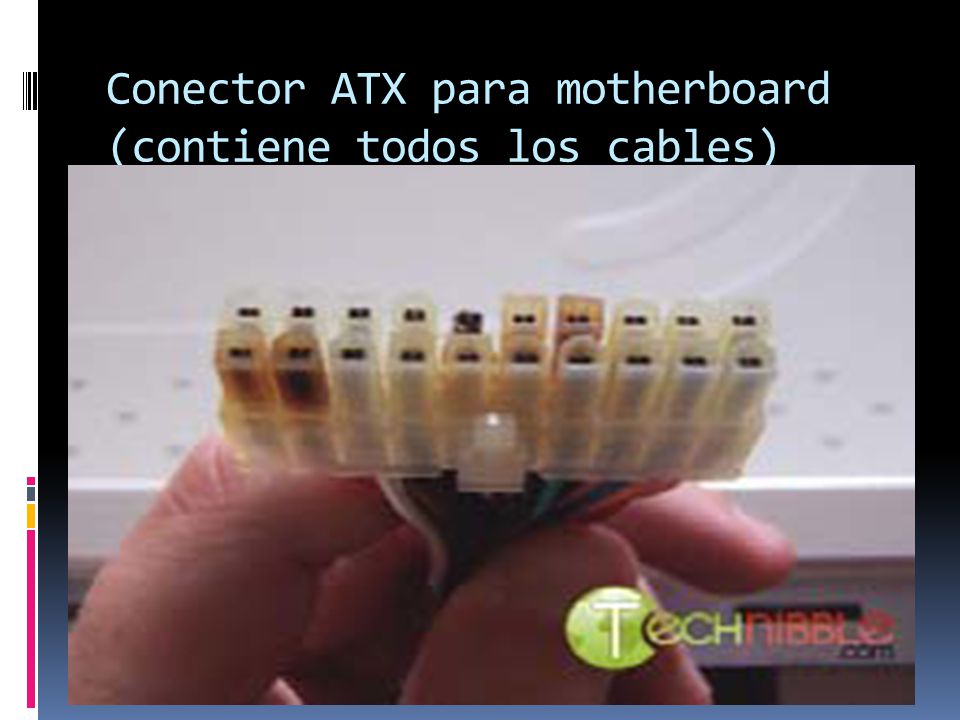

22 Conector ATX para motherboard (contiene todos los cables)

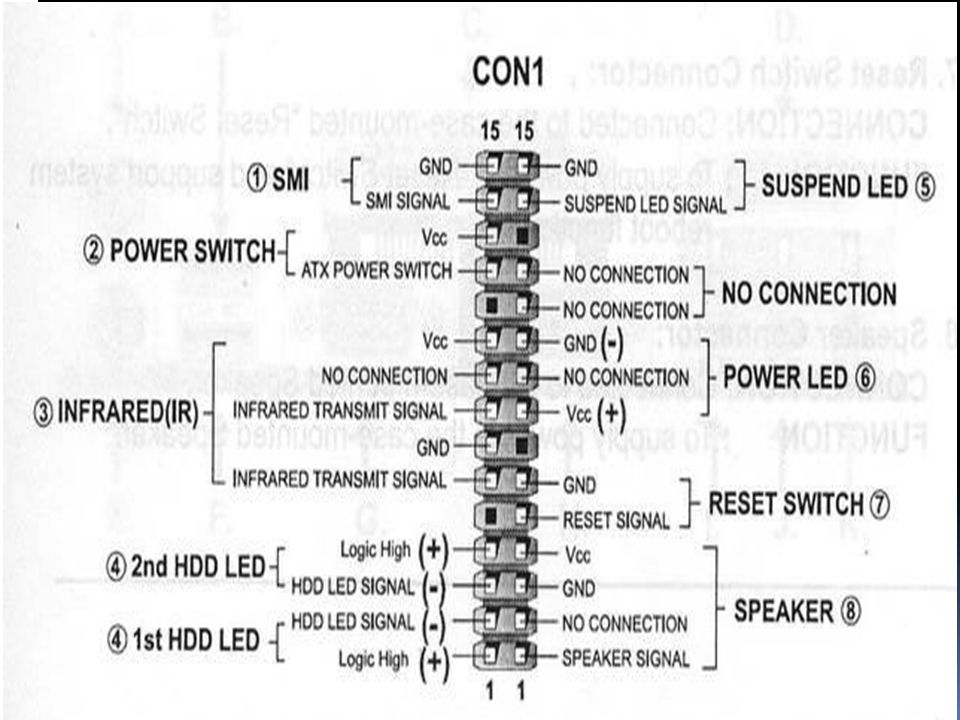

23

24

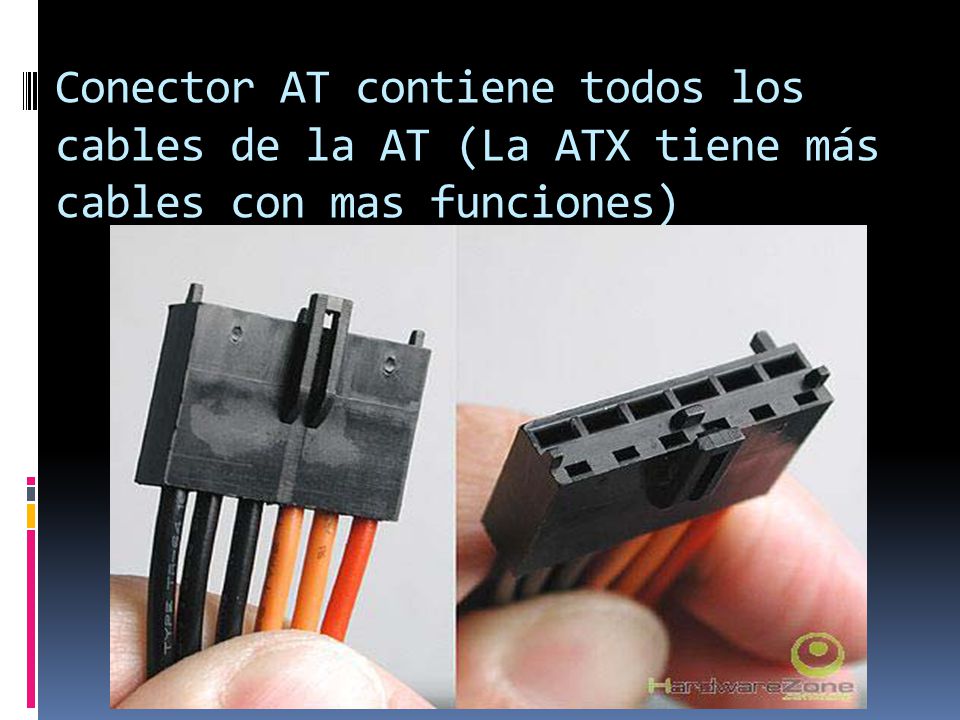

25 Conector AT contiene todos los cables de la AT (La ATX tiene más cables con mas funciones)

26 Conector para Disquetera (contiene amarillo, rojo y dos negros)

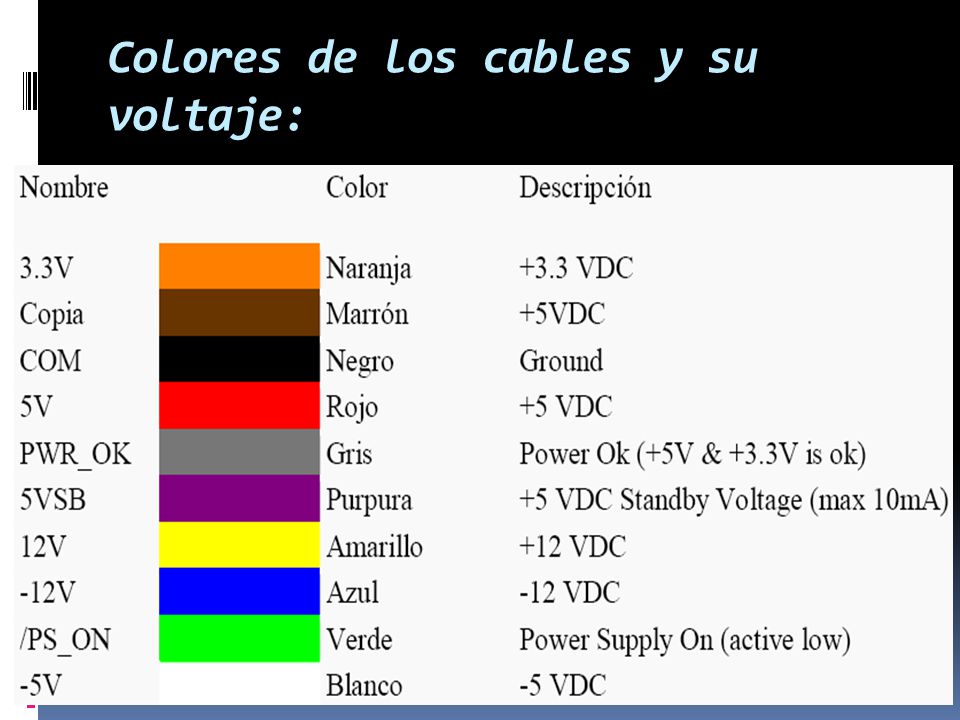

27 Colores de los cables y su voltaje:

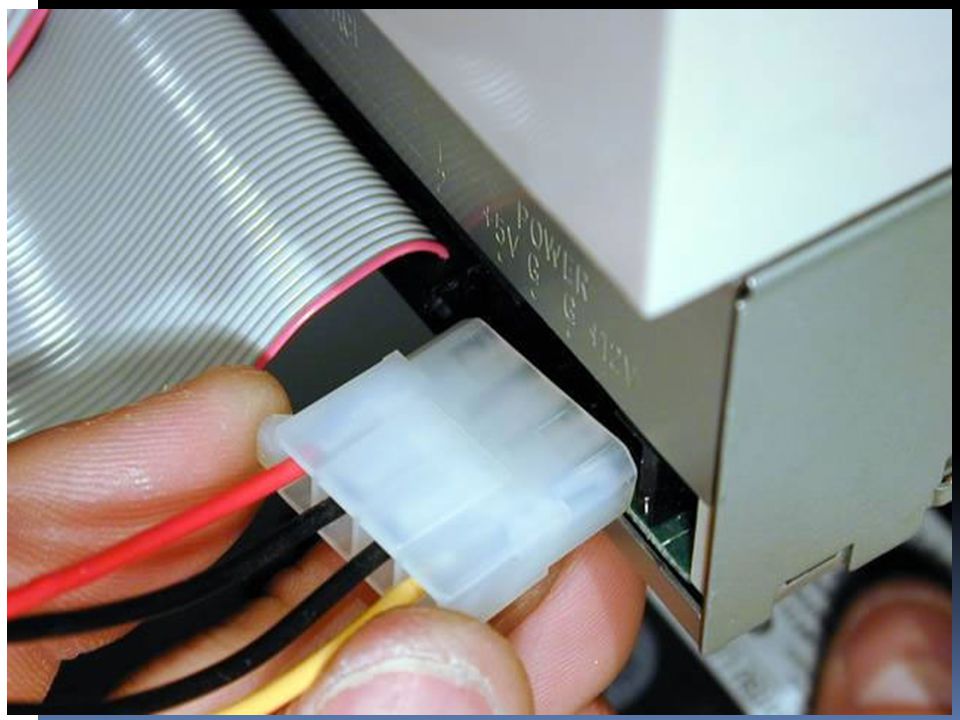

28

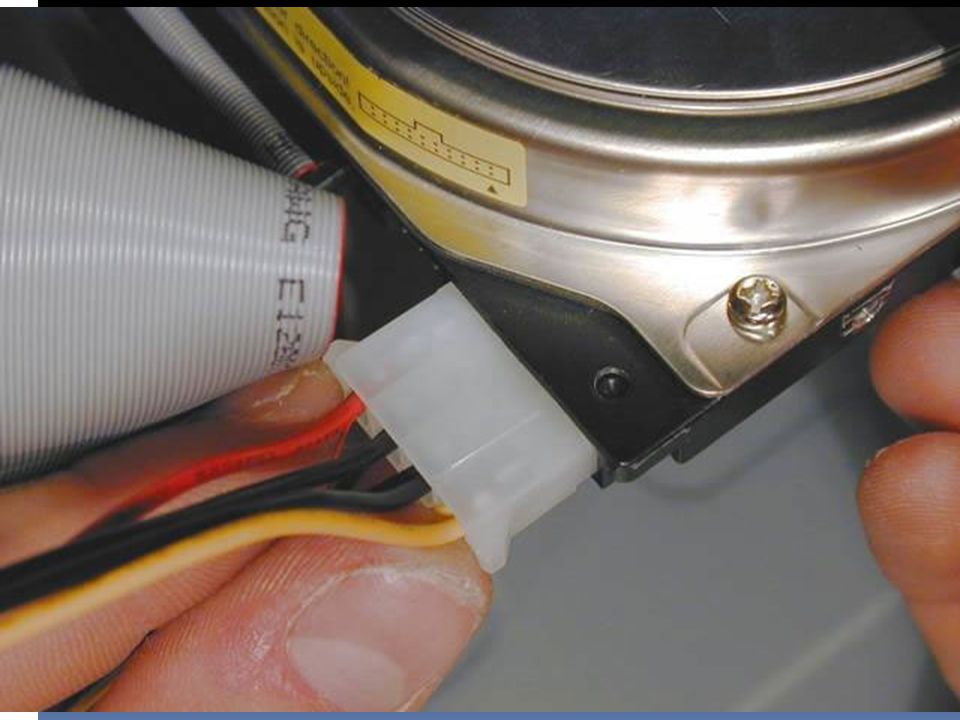

29

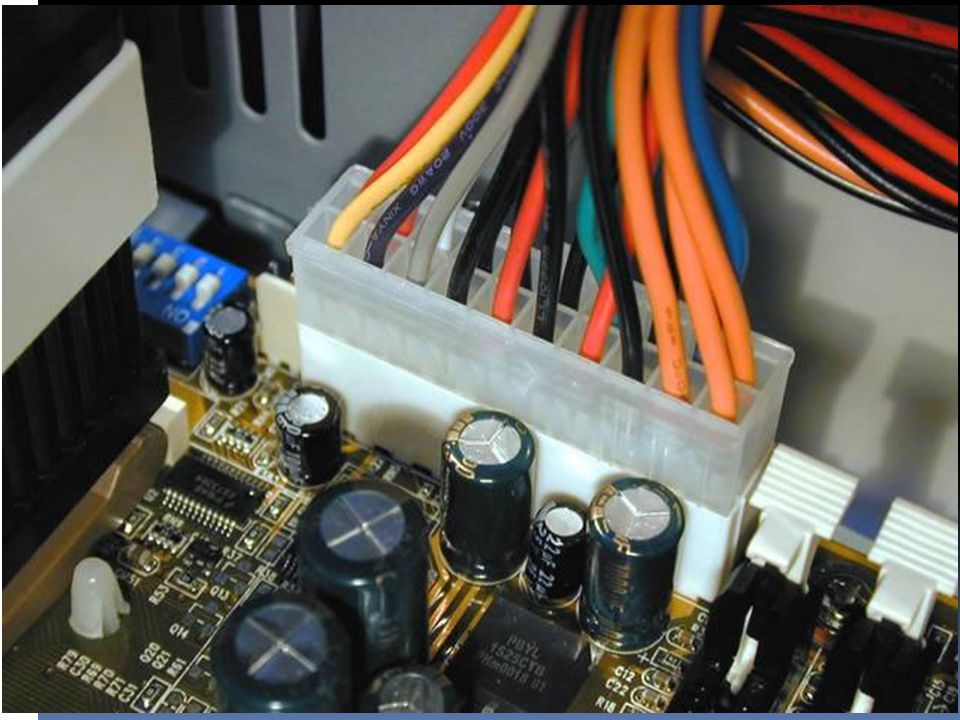

30

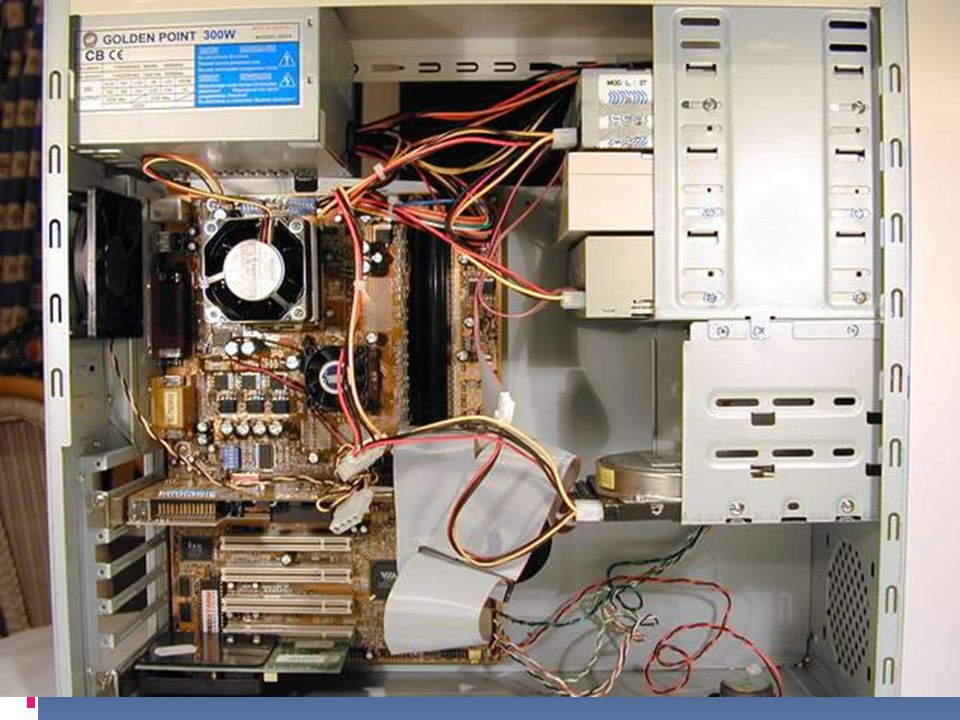

31

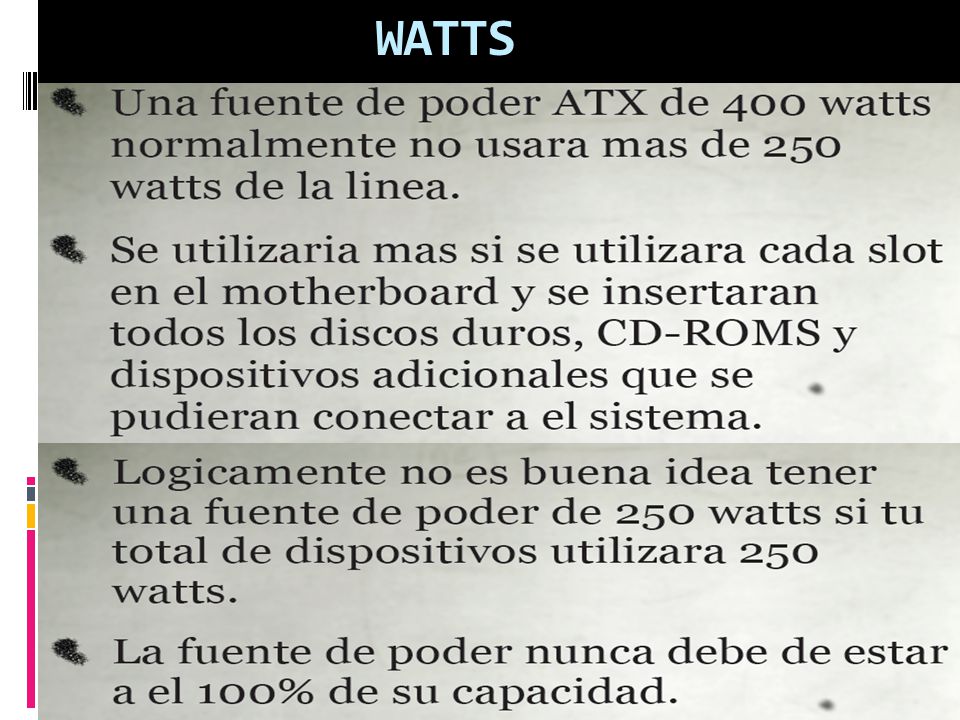

32 WATTS

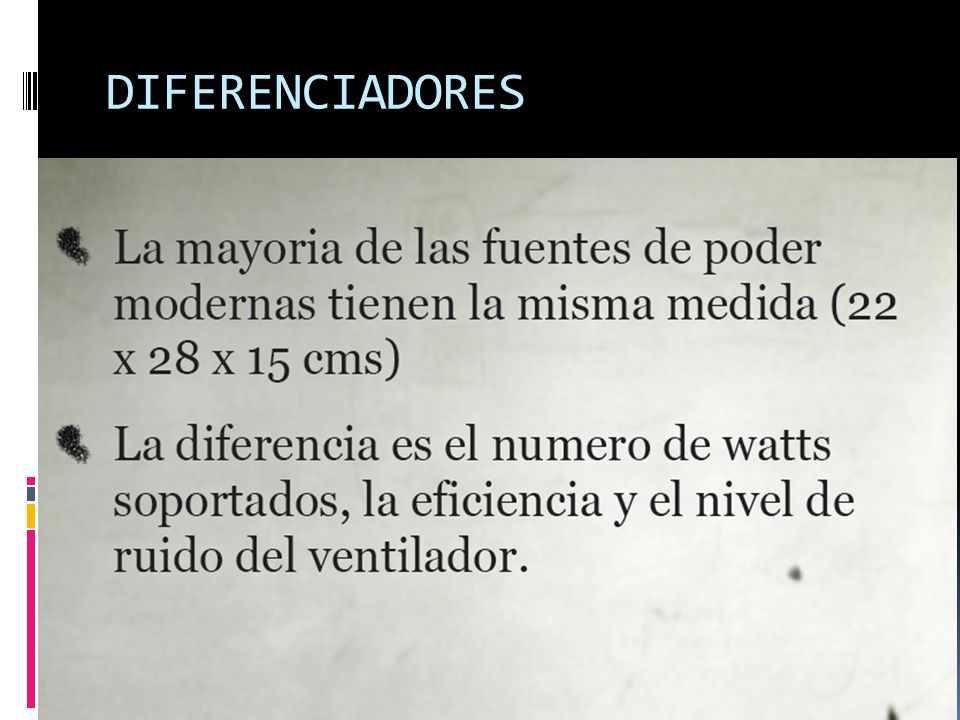

33 DIFERENCIADORES

34 FIN
