Rayos X Jorge Ramos Real Francisco Alberto Damian Edgar Hugo sanchez

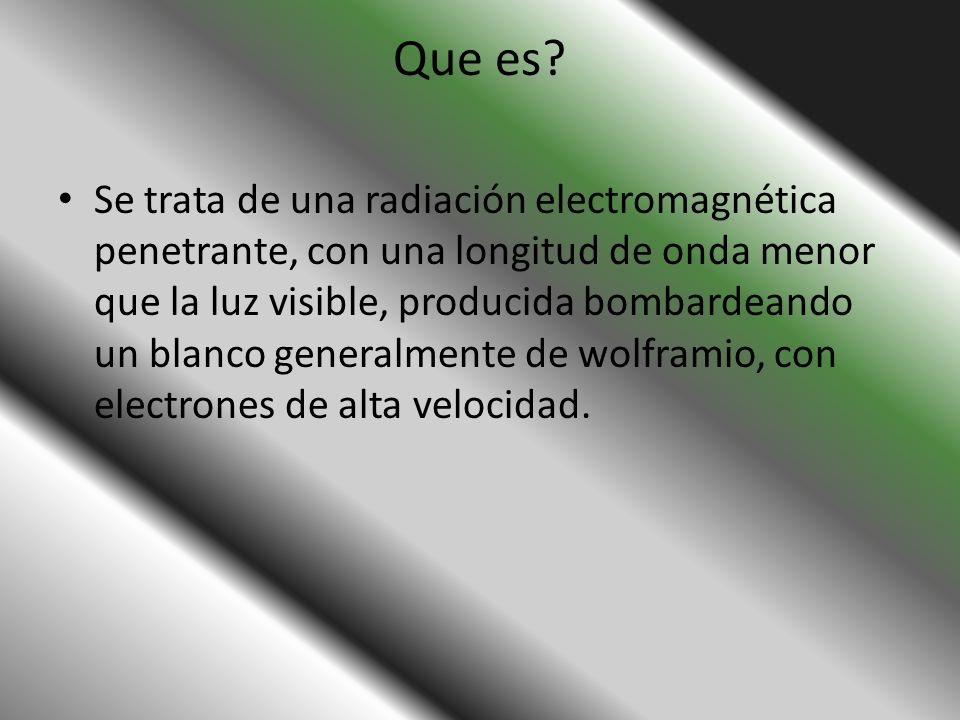

2 Que es? Se trata de una radiación electromagnética penetrante, con una longitud de onda menor que la luz visible, producida bombardeando un blanco generalmente de wolframio, con electrones de alta velocidad.

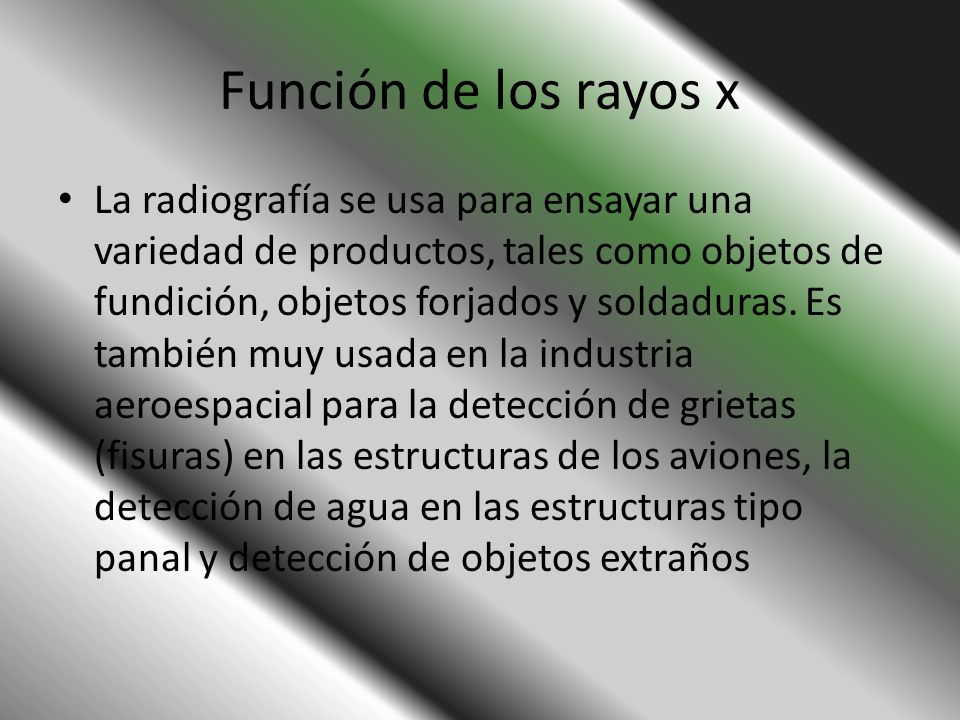

3 Función de los rayos x La radiografía se usa para ensayar una variedad de productos, tales como objetos de fundición, objetos forjados y soldaduras. Es también muy usada en la industria aeroespacial para la detección de grietas (fisuras) en las estructuras de los aviones, la detección de agua en las estructuras tipo panal y detección de objetos extraños

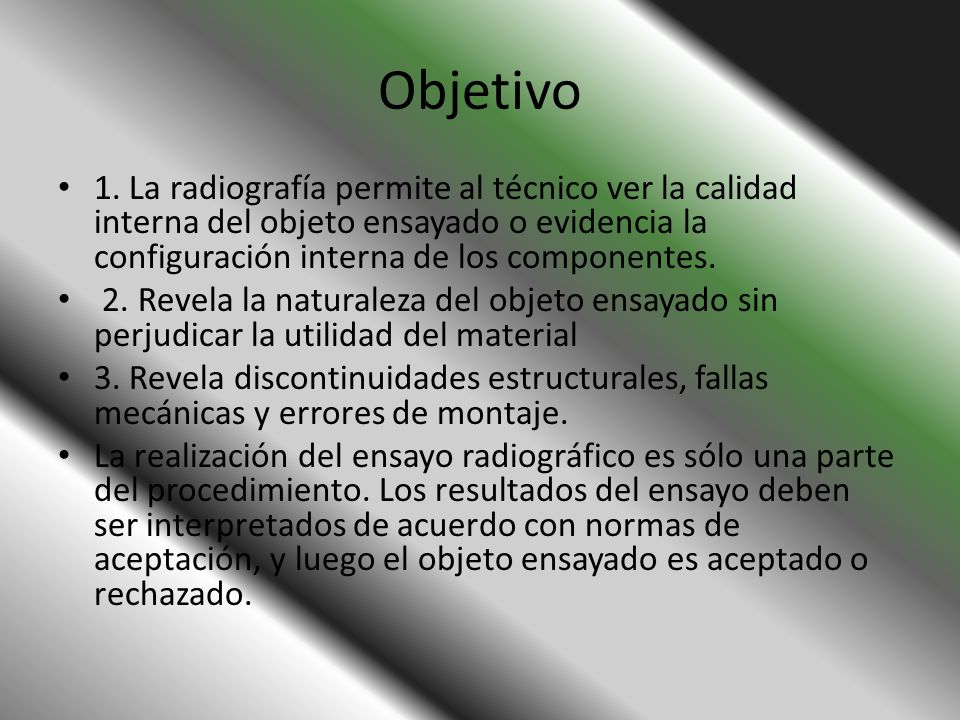

4 Objetivo 1. La radiografía permite al técnico ver la calidad interna del objeto ensayado o evidencia la configuración interna de los componentes. 2. Revela la naturaleza del objeto ensayado sin perjudicar la utilidad del material 3. Revela discontinuidades estructurales, fallas mecánicas y errores de montaje. La realización del ensayo radiográfico es sólo una parte del procedimiento. Los resultados del ensayo deben ser interpretados de acuerdo con normas de aceptación, y luego el objeto ensayado es aceptado o rechazado.

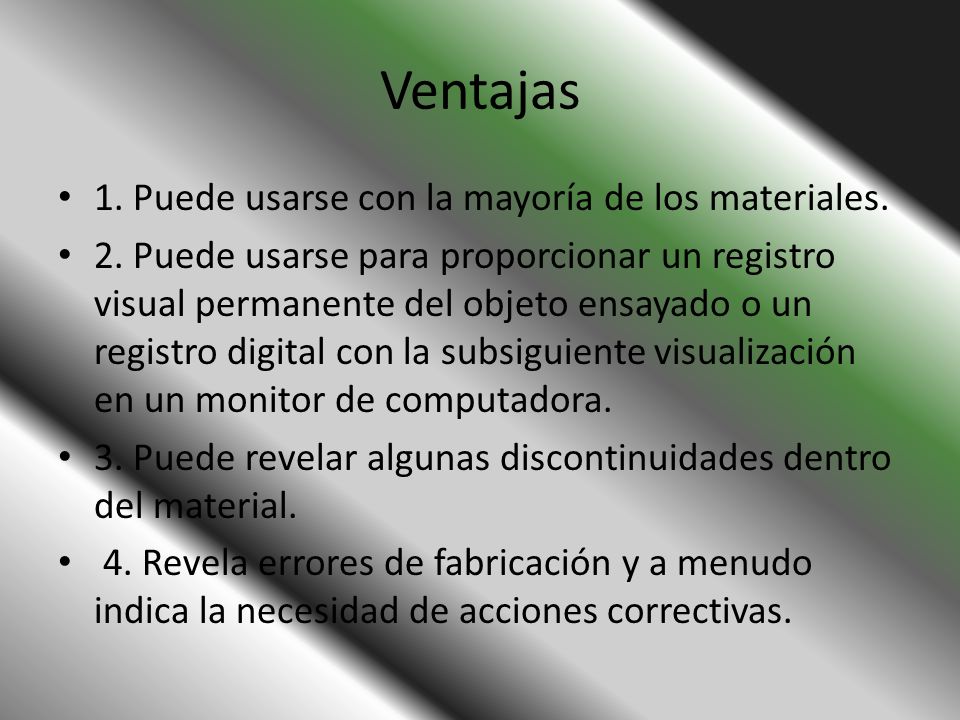

5 Ventajas 1. Puede usarse con la mayoría de los materiales.
2. Puede usarse para proporcionar un registro visual permanente del objeto ensayado o un registro digital con la subsiguiente visualización en un monitor de computadora. 3. Puede revelar algunas discontinuidades dentro del material. 4. Revela errores de fabricación y a menudo indica la necesidad de acciones correctivas.

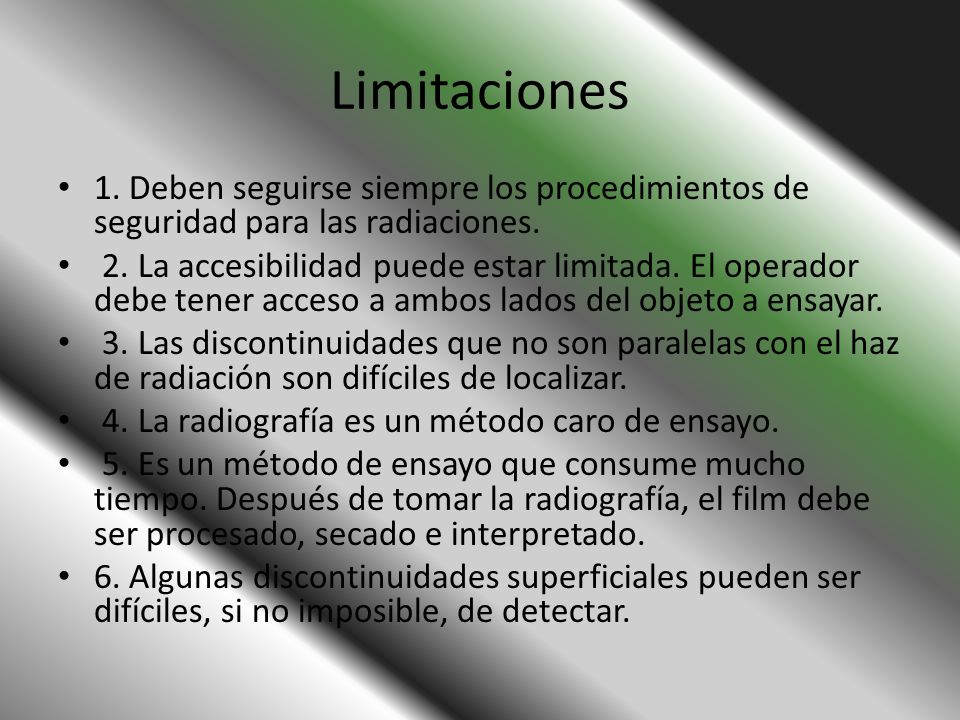

6 Limitaciones 1. Deben seguirse siempre los procedimientos de seguridad para las radiaciones. 2. La accesibilidad puede estar limitada. El operador debe tener acceso a ambos lados del objeto a ensayar. 3. Las discontinuidades que no son paralelas con el haz de radiación son difíciles de localizar. 4. La radiografía es un método caro de ensayo. 5. Es un método de ensayo que consume mucho tiempo. Después de tomar la radiografía, el film debe ser procesado, secado e interpretado. 6. Algunas discontinuidades superficiales pueden ser difíciles, si no imposible, de detectar.

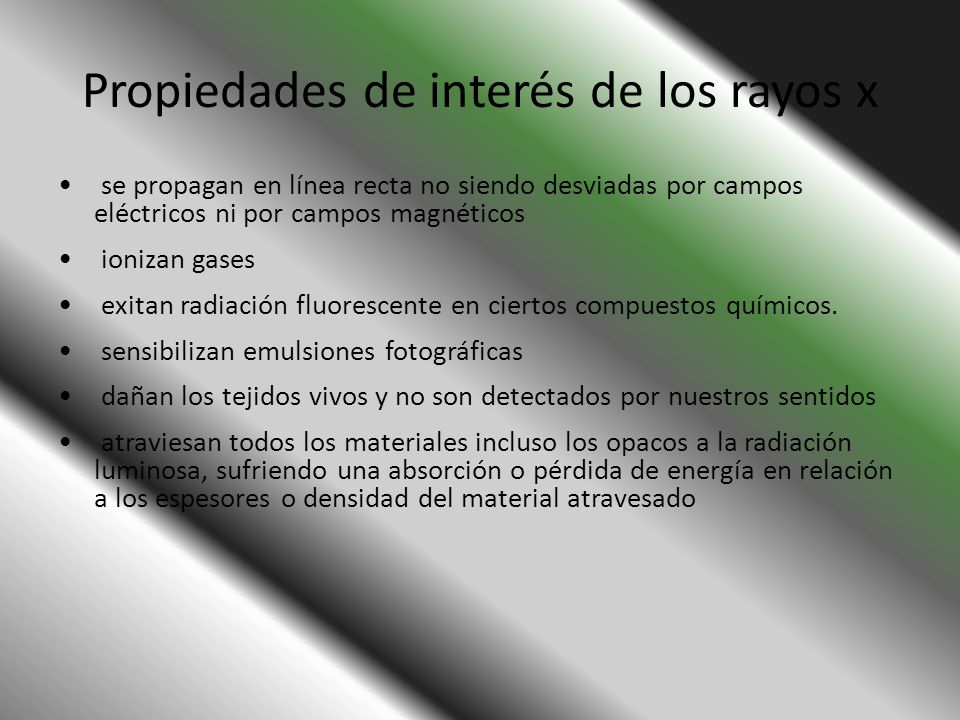

7 Propiedades de interés de los rayos x
se propagan en línea recta no siendo desviadas por campos eléctricos ni por campos magnéticos ionizan gases exitan radiación fluorescente en ciertos compuestos químicos. sensibilizan emulsiones fotográficas dañan los tejidos vivos y no son detectados por nuestros sentidos atraviesan todos los materiales incluso los opacos a la radiación luminosa, sufriendo una absorción o pérdida de energía en relación a los espesores o densidad del material atravesado

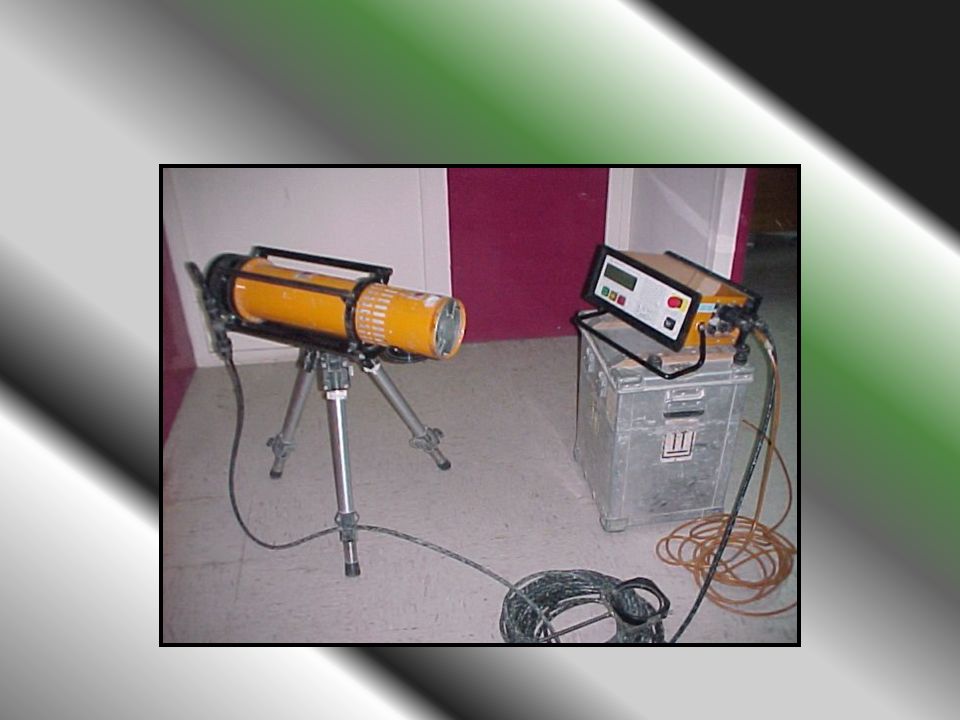

8

9 Bulbo de rayos X o cápsula de radio

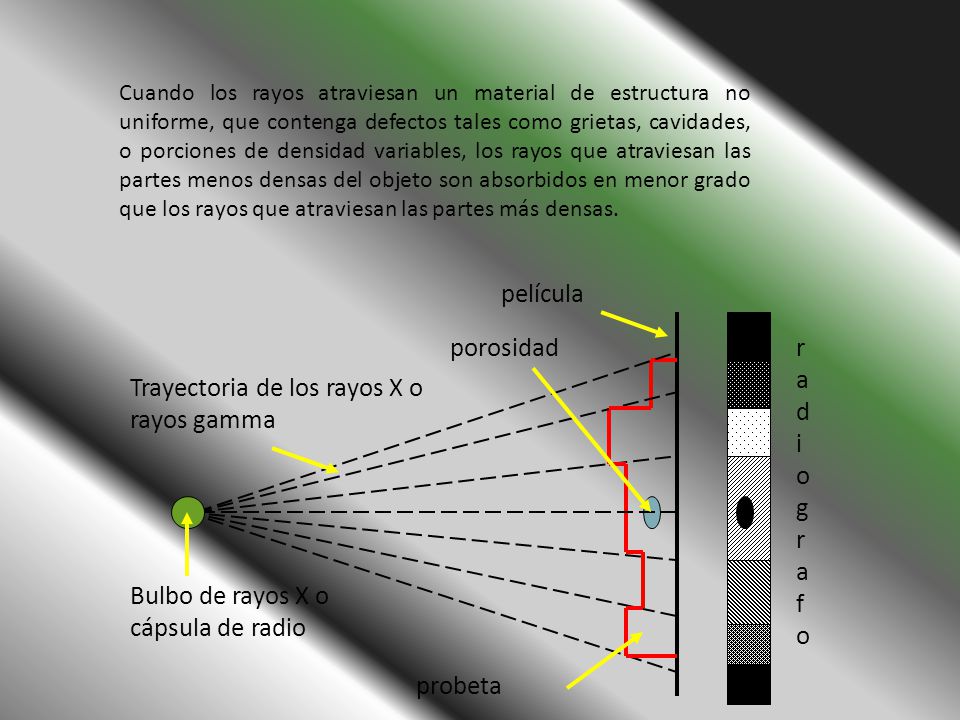

Cuando los rayos atraviesan un material de estructura no uniforme, que contenga defectos tales como grietas, cavidades, o porciones de densidad variables, los rayos que atraviesan las partes menos densas del objeto son absorbidos en menor grado que los rayos que atraviesan las partes más densas. radiografo película probeta porosidad Bulbo de rayos X o cápsula de radio Trayectoria de los rayos X o rayos gamma

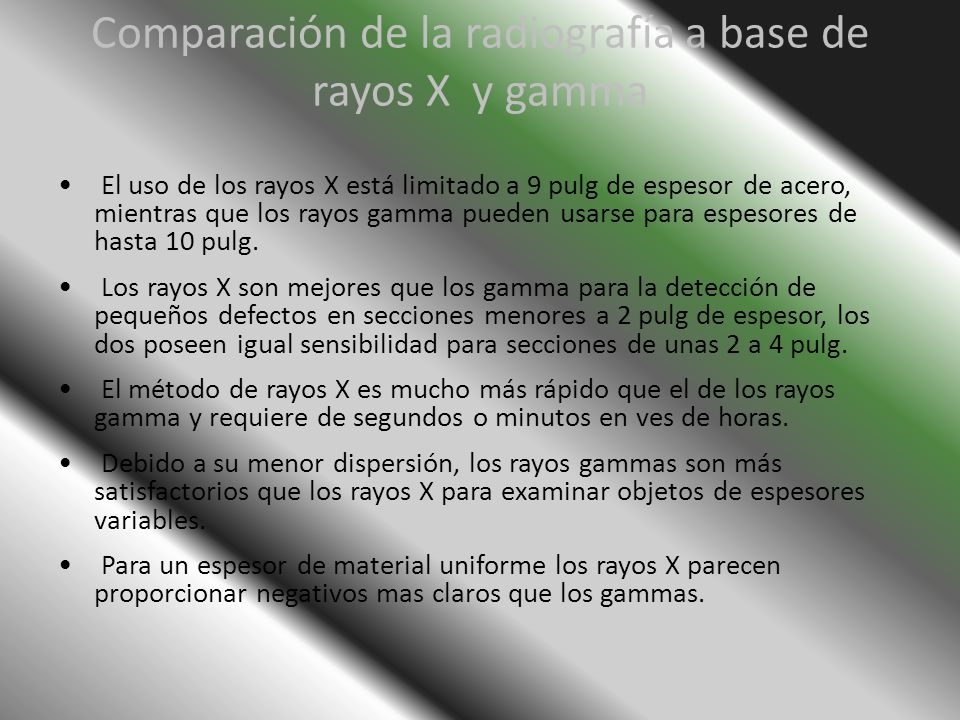

10 Comparación de la radiografía a base de rayos X y gamma
El uso de los rayos X está limitado a 9 pulg de espesor de acero, mientras que los rayos gamma pueden usarse para espesores de hasta 10 pulg. Los rayos X son mejores que los gamma para la detección de pequeños defectos en secciones menores a 2 pulg de espesor, los dos poseen igual sensibilidad para secciones de unas 2 a 4 pulg. El método de rayos X es mucho más rápido que el de los rayos gamma y requiere de segundos o minutos en ves de horas. Debido a su menor dispersión, los rayos gammas son más satisfactorios que los rayos X para examinar objetos de espesores variables. Para un espesor de material uniforme los rayos X parecen proporcionar negativos mas claros que los gammas.
