LINEAS DE TRANSMISION.

Presentación del tema: "LINEAS DE TRANSMISION."— Transcripción de la presentación:

1 LINEAS DE TRANSMISION

2 Adaptación de impedancias
Es común que se deba conectar una carga a una línea de impedancia característica diferente. En tal caso existirá una onda reflejada que disminuye la potencia entregada a la carga y puede tener efectos adversos en el generador, crear sobretensiones y sobrecorrientes sobre la línea capaces de causar daños, etc. Para evitar estas situaciones problemáticas existen distintos mecanismos de adaptación entre la línea y la carga.

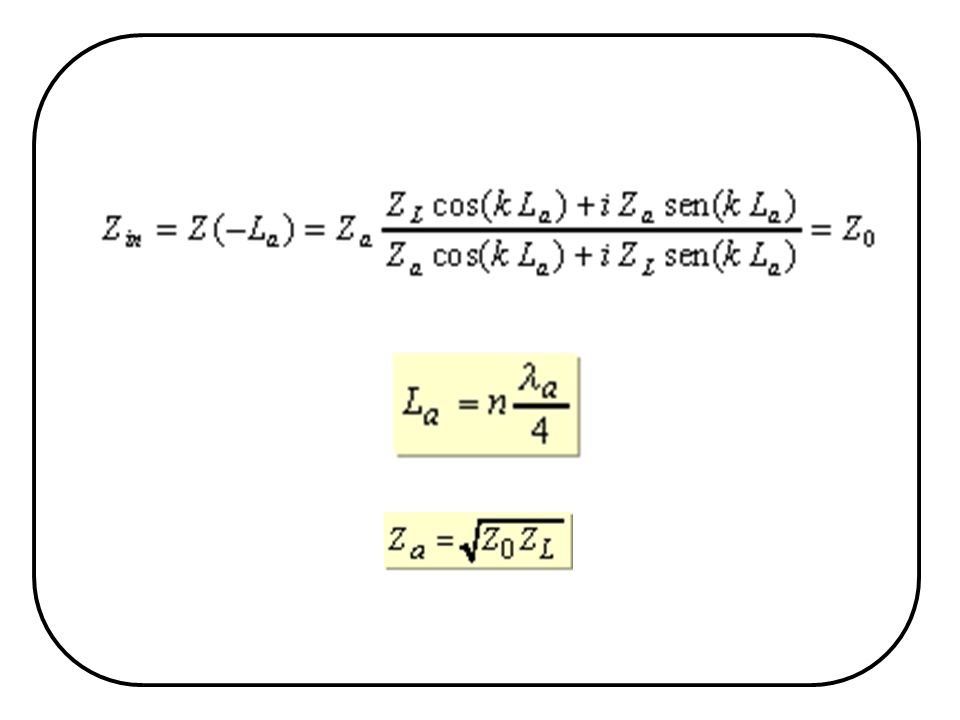

3 Transformador (línea) de cuarto de onda

4

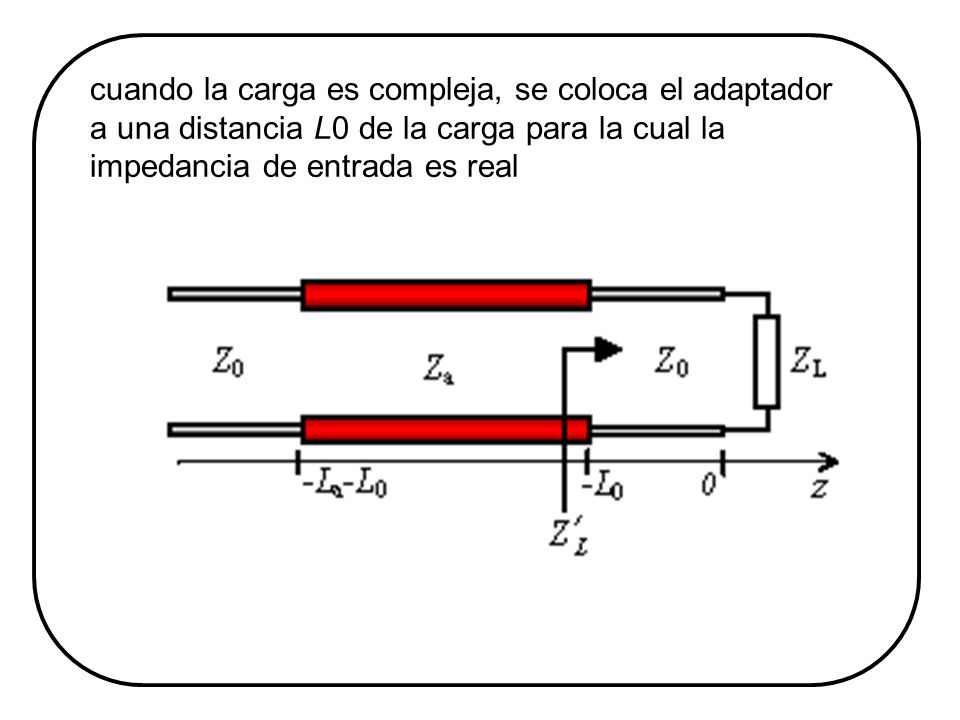

5 cuando la carga es compleja, se coloca el adaptador a una distancia L0 de la carga para la cual la impedancia de entrada es real

6 Adaptacion simple-stub

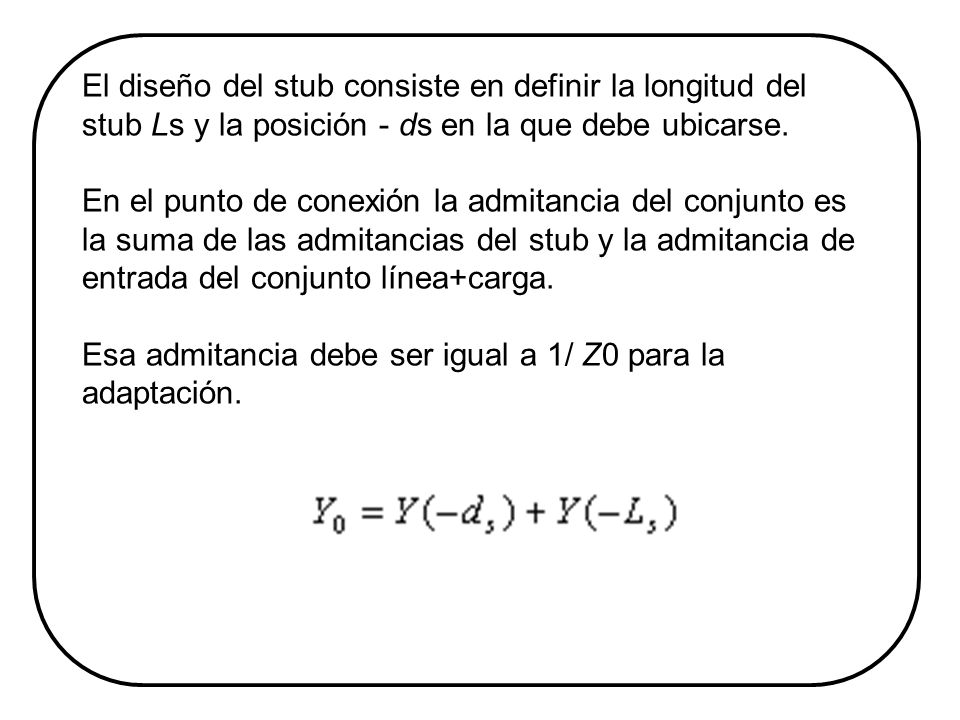

7 El diseño del stub consiste en definir la longitud del stub Ls y la posición - ds en la que debe ubicarse. En el punto de conexión la admitancia del conjunto es la suma de las admitancias del stub y la admitancia de entrada del conjunto línea+carga. Esa admitancia debe ser igual a 1/ Z0 para la adaptación.

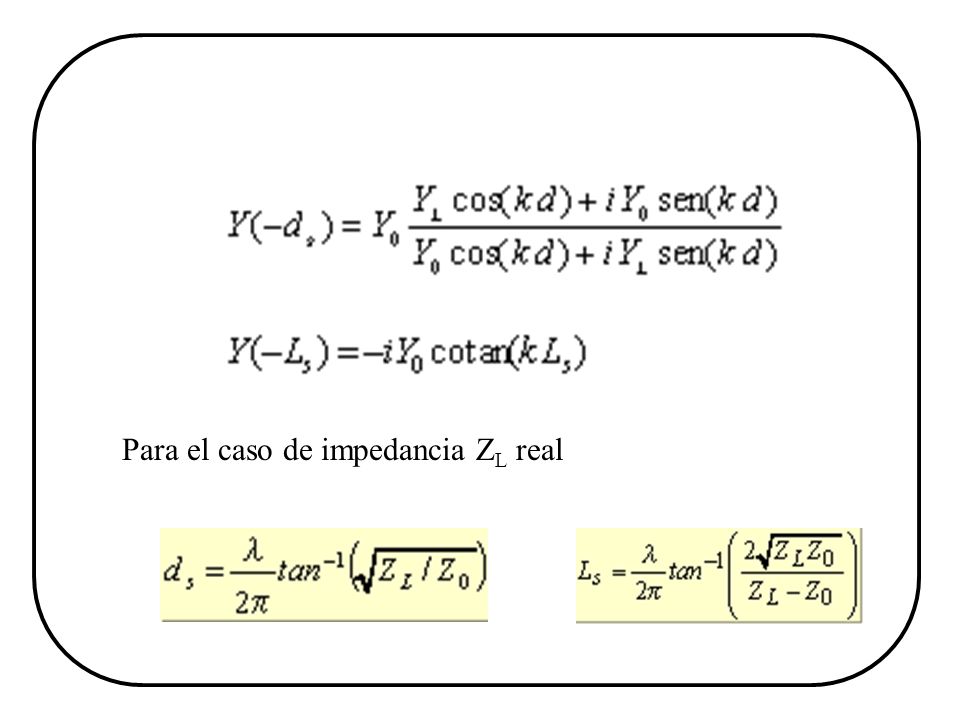

8 Para el caso de impedancia ZL real

9 Adaptacion doble-stub
Una desventaja que se presenta con el acoplamiento con una línea simple es que se requiere cambiar el acoplador cada vez que cambia la carga. Una forma de librar este inconveniente es a través del empleo de una segunda línea, con lo cual se tiene un sistema con dos líneas resonantes, a este acoplador se le conoce como el acoplador con doble stub .

10

11

12 Las localizaciones de los stubs son predefinidas, tipicamente estan comprendidas entre l/8 y 3l/8
El problema reside, al fijar los puntos de stub, no se logra acople en el caso general. Para ello se usa acople con triple stub

13

14

15

16
