1 EM2011 Serie de Problemas 02 -Aplicaciones- G09 NL44 Estefanía Universidad Nacional de Colombia Depto de Física Mayo 2011

2 Aplicaciones 1.Dibuje un esquema que ilustre el principio de funcionamiento de un espectrómetro de masas y explicite dónde están las leyes de Maxwell

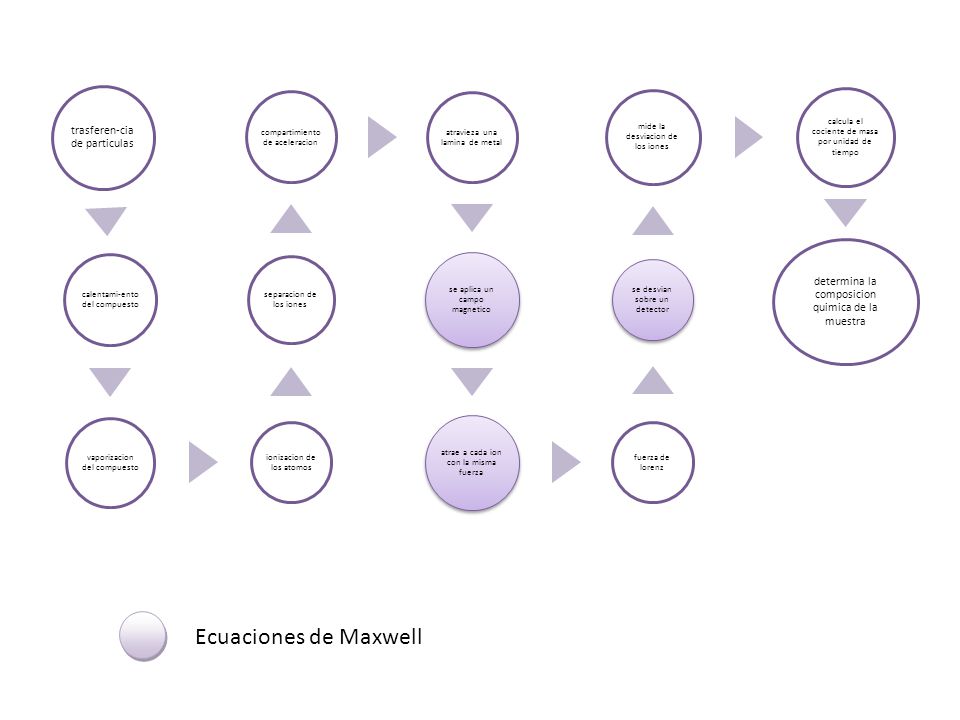

3 trasferen-cia de particulas calentami-ento del compuesto vaporizacion del compuesto ionizacion de los atomos separacion de los iones compartimiento de aceleracion atravieza una lamina de metal se aplica un campo magnetico atrae a cada ion con la misma fuerza fuerza de lorenz se desvian sobre un detector mide la desviacion de los iones calcula el cociente de masa por unidad de tiempo determina la composicion quimica de la muestra Ecuaciones de Maxwell

4 Cada ion tiene una carga, debido a esta tendrá movimiento influenciado por un determinado campo eléctrico. Se utiliza un campo eléctrico y magnético para cambiar la trayectoria o la velocidad iónica de determinada manera. La fuerza ejercida por los campos eléctricos y magnéticos es definida por la fuerza de Lorentz: F= q ( E+v x B) los analizadores utilizan las fuerzas de Lorentz en la determinación de masa-carga. los iones son transportados por los campos magnéticos o eléctricos al analizador. El detector registra la carga inducida o la corriente producida por un ion.

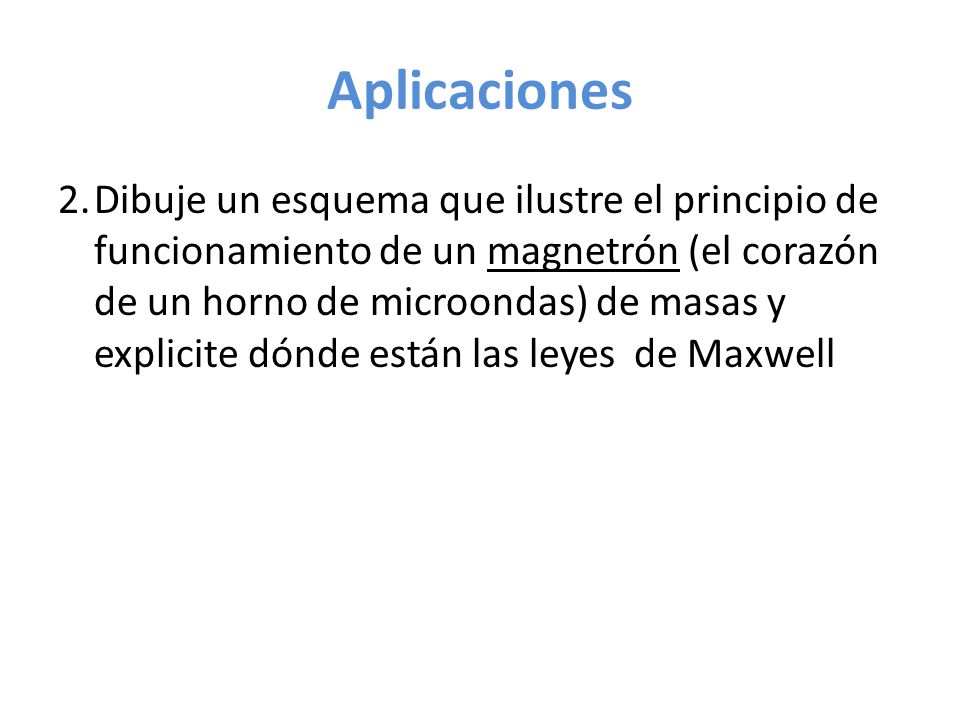

5 Aplicaciones 2.Dibuje un esquema que ilustre el principio de funcionamiento de un magnetrón (el corazón de un horno de microondas) de masas y explicite dónde están las leyes de Maxwell

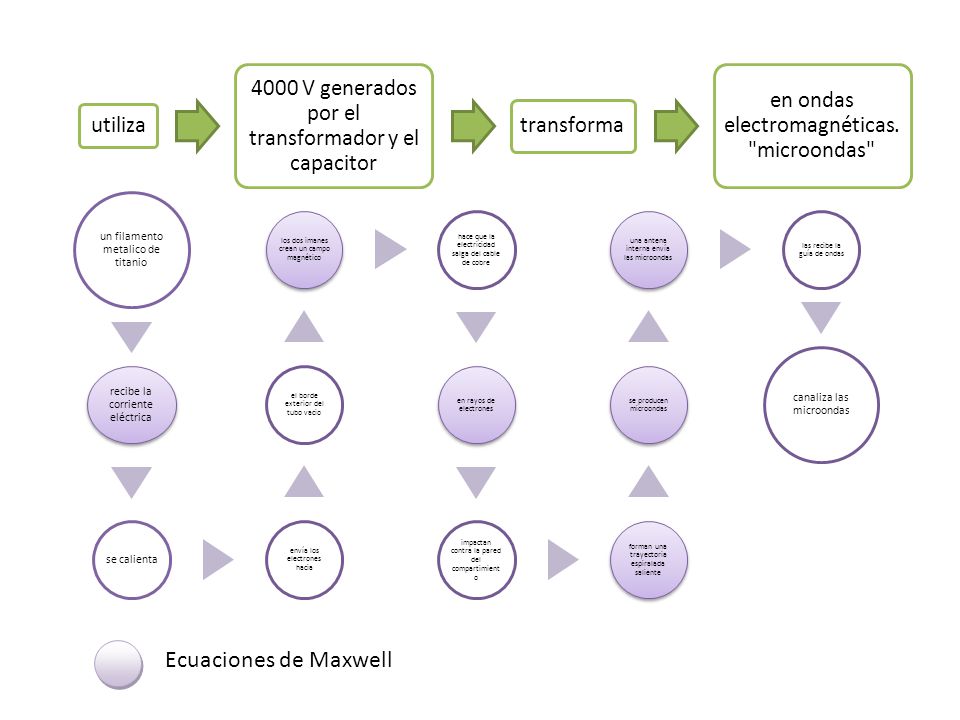

6 utiliza 4000 V generados por el transformador y el capacitor transforma en ondas electromagnéticas. "microondas" un filamento metalico de titanio recibe la corriente eléctrica se calienta envía los electrones hacia el borde exterior del tubo vacio los dos imanes crean un campo magnético hace que la electricidad salga del cable de cobre en rayos de electrones impactan contra la pared del compartimiento forman una trayectoria espiralada saliente se producen microondas una antena interna envía las microondas las recibe la guía de ondas canaliza las microondas Ecuaciones de Maxwell

7 Diseño Basado en la Leyes del electromagnetismo y resto de información que Usted ha aprendido en este curso de física diseñe un dispositivo, aparato, sistema, etc. PISTA: dele rienda suelta a su imaginación sin MAP.

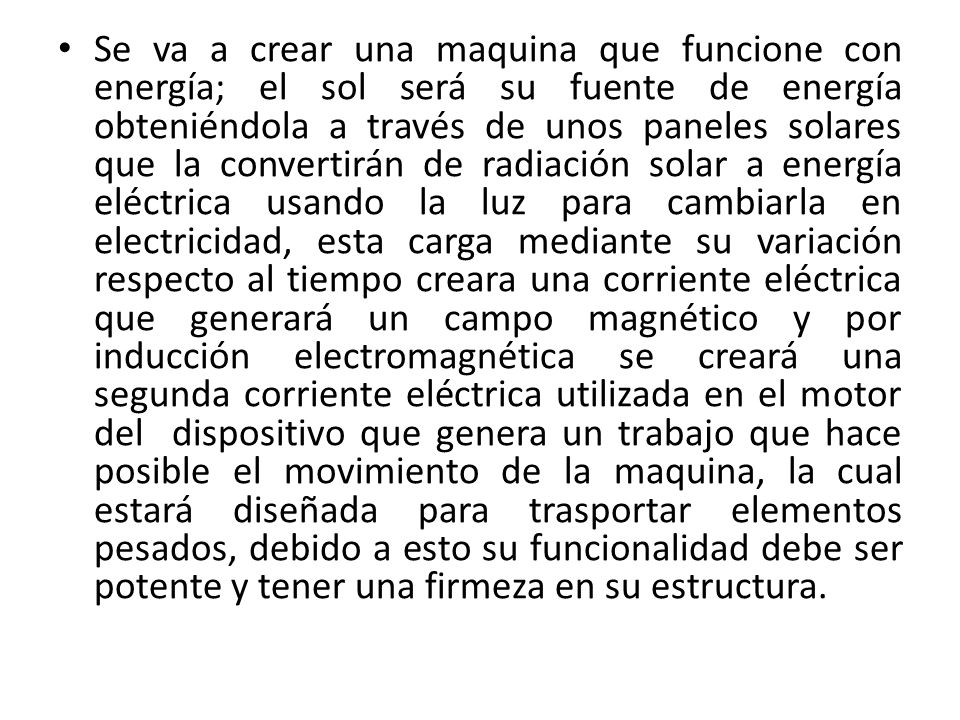

8 Se va a crear una maquina que funcione con energía; el sol será su fuente de energía obteniéndola a través de unos paneles solares que la convertirán de radiación solar a energía eléctrica usando la luz para cambiarla en electricidad, esta carga mediante su variación respecto al tiempo creara una corriente eléctrica que generará un campo magnético y por inducción electromagnética se creará una segunda corriente eléctrica utilizada en el motor del dispositivo que genera un trabajo que hace posible el movimiento de la maquina, la cual estará diseñada para trasportar elementos pesados, debido a esto su funcionalidad debe ser potente y tener una firmeza en su estructura.

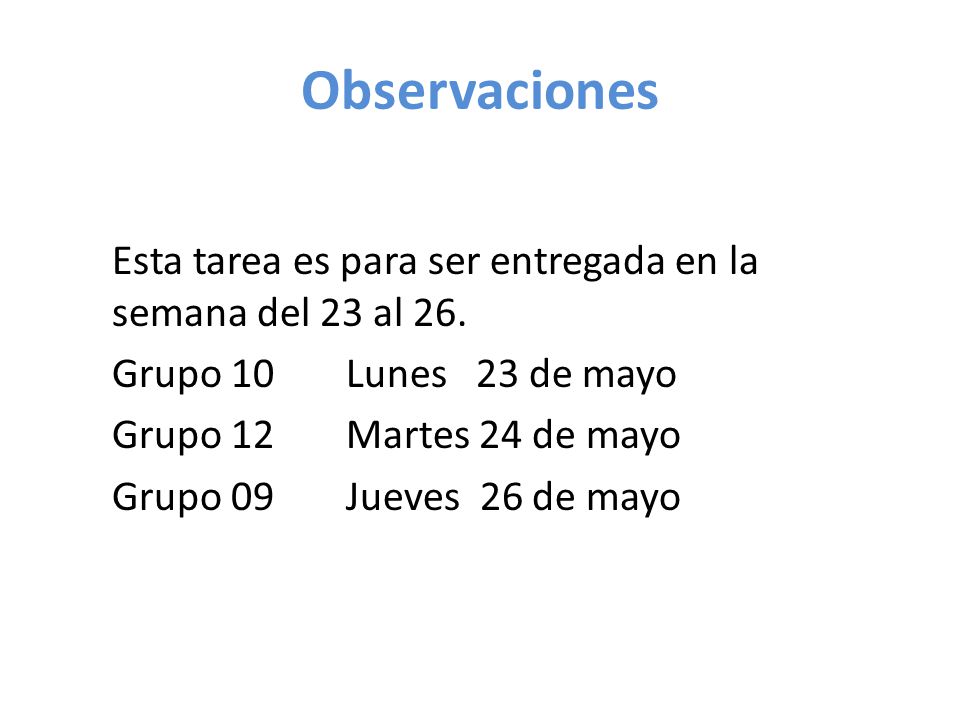

9 Observaciones Esta tarea es para ser entregada en la semana del 23 al 26. Grupo 10 Lunes 23 de mayo Grupo 12Martes 24 de mayo Grupo 09Jueves 26 de mayo
