1 Taller de Sistemas de Programas http://www.ldc.usb.ve/~gescuela/ci3715.html http://www.ldc.usb.ve/~jtcadenas Clase 5 Dpto. de Computación y T.I.

2 Agenda 1. Diagrama de Secuencia 2. Contratos 3. Exposición por equipos 4. Asignación próxima semana

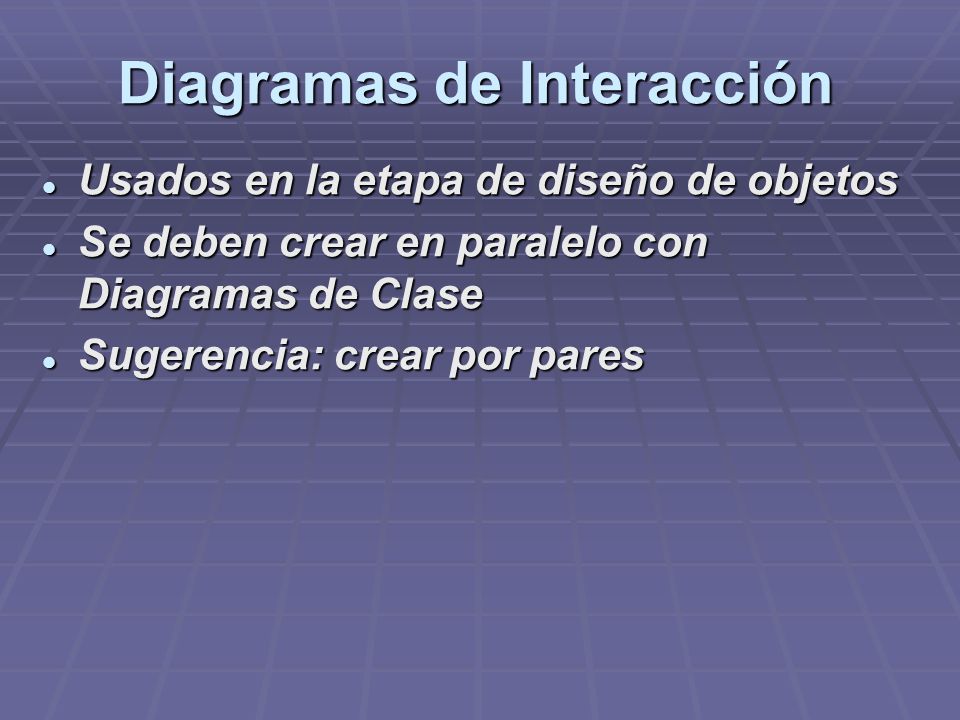

3 Diagramas de Interacción Usados en la etapa de diseño de objetos Usados en la etapa de diseño de objetos Se deben crear en paralelo con Diagramas de Clase Se deben crear en paralelo con Diagramas de Clase Sugerencia: crear por pares Sugerencia: crear por pares

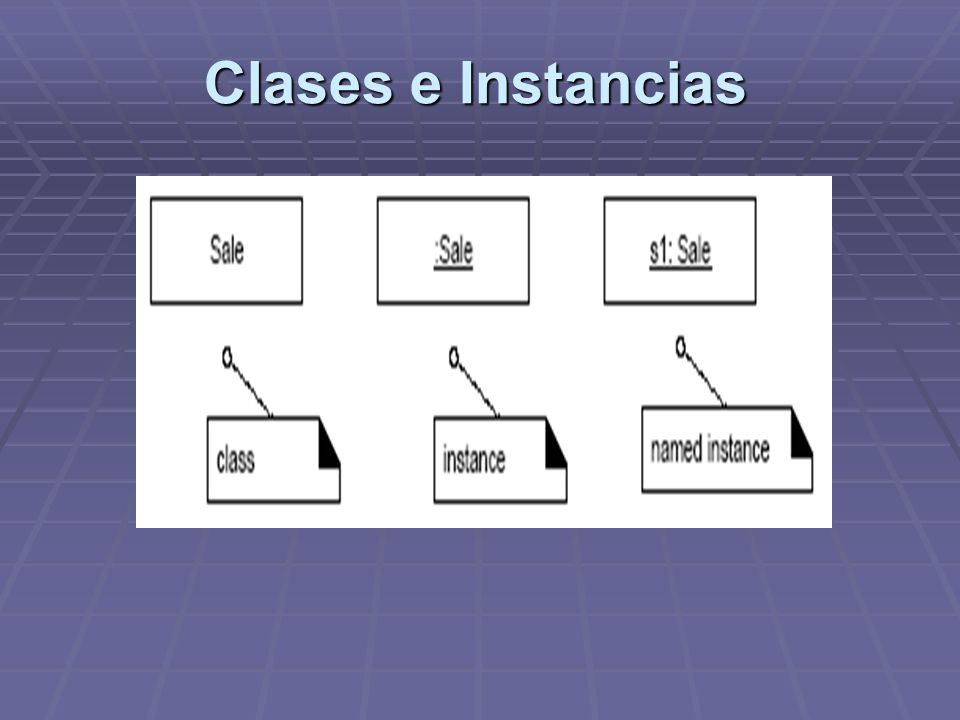

4 Clases e Instancias

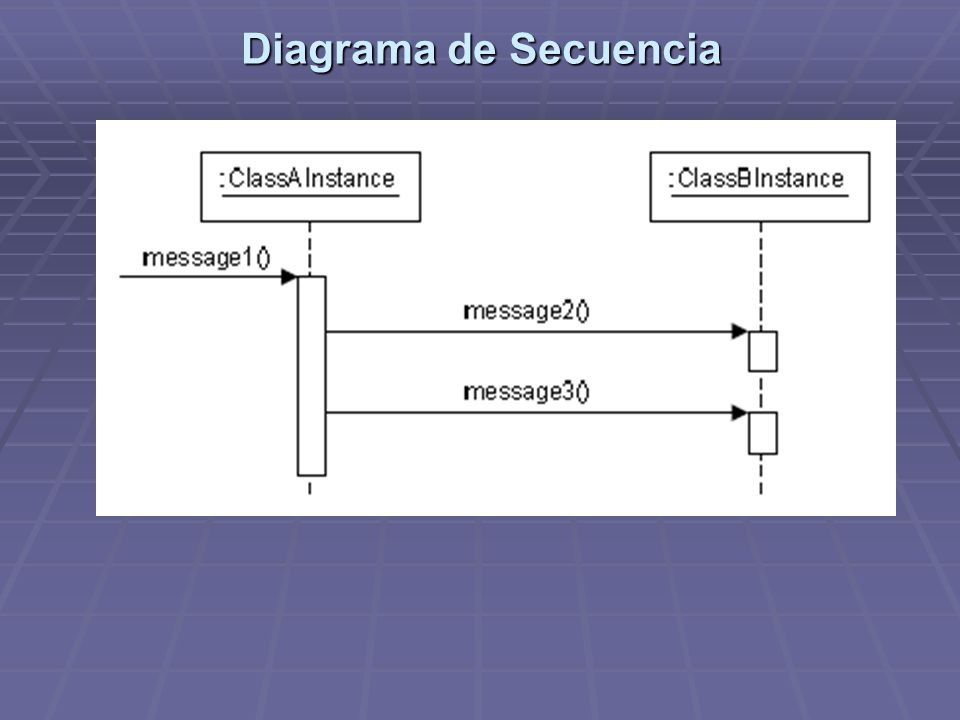

5 Diagrama de Secuencia

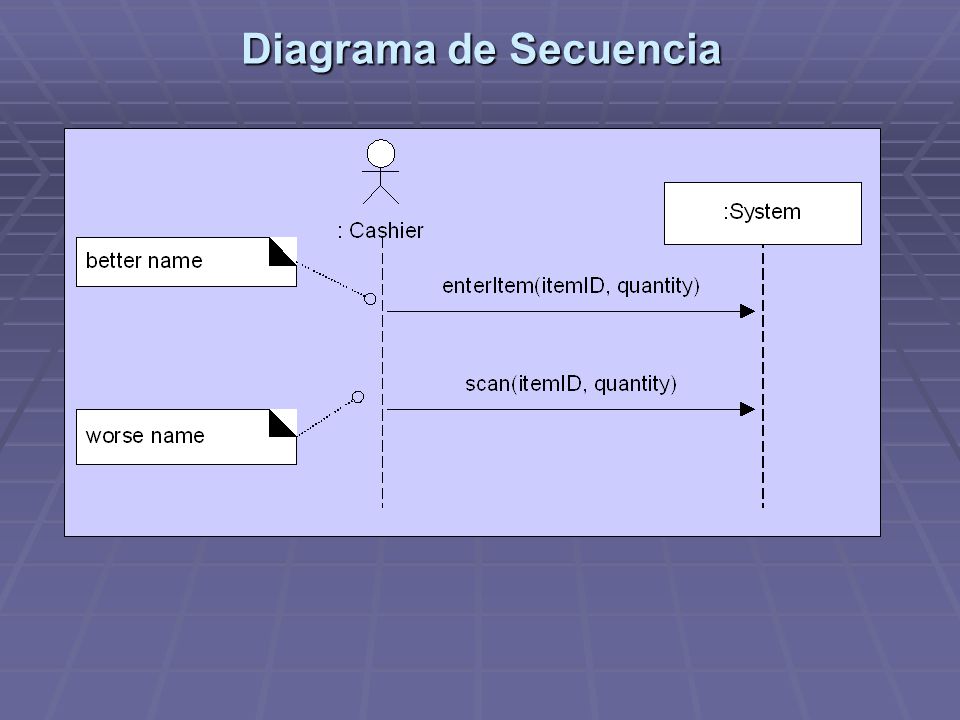

6

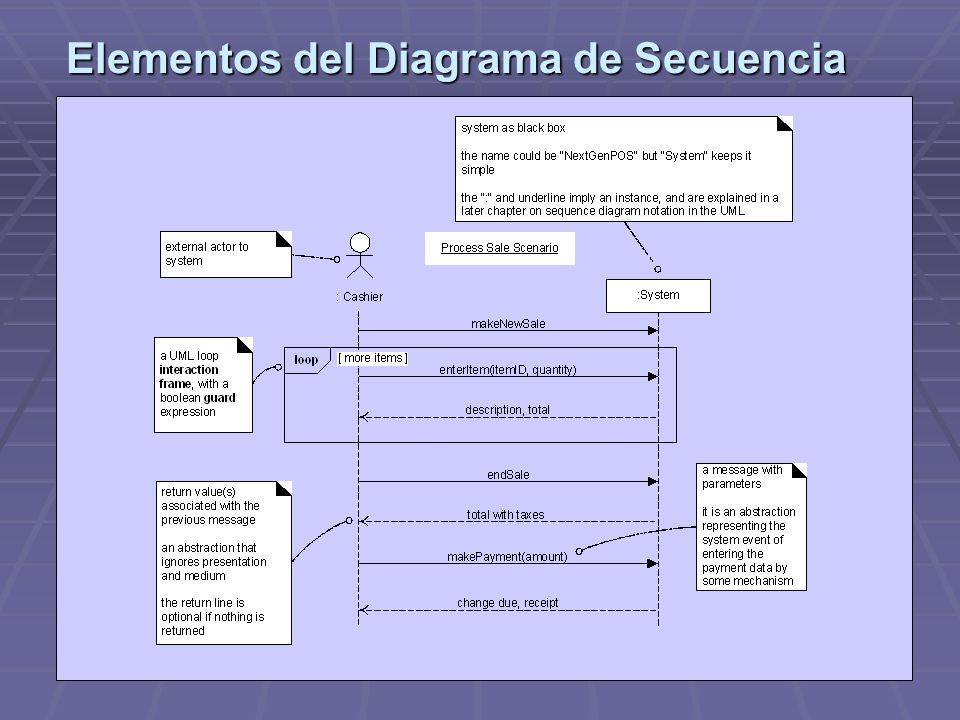

7 Elementos del Diagrama de Secuencia

8 Diagrama de secuencia

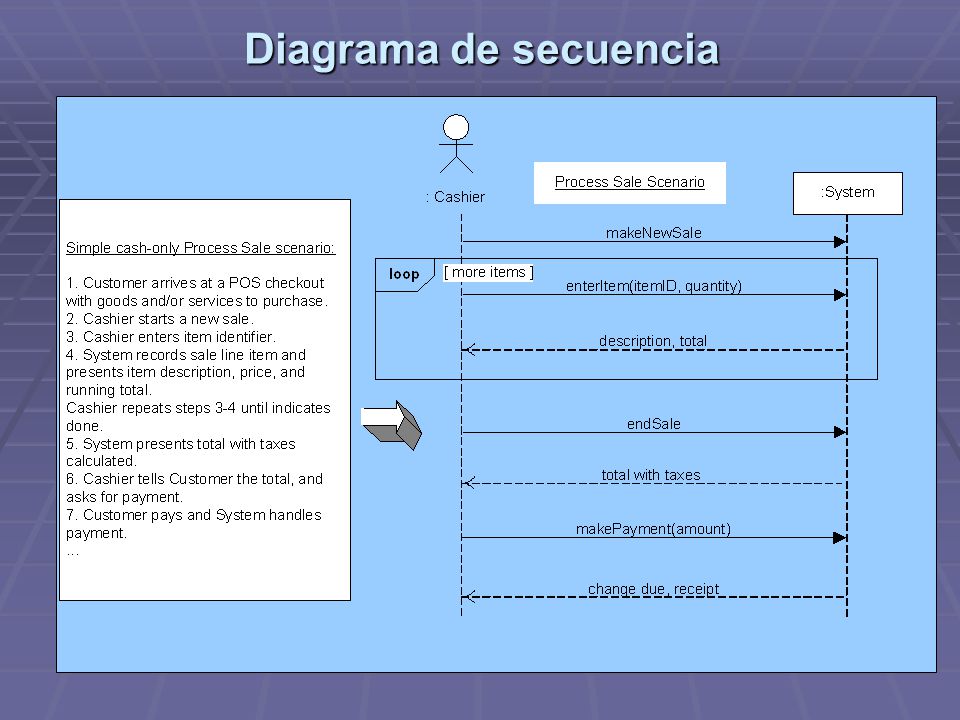

9

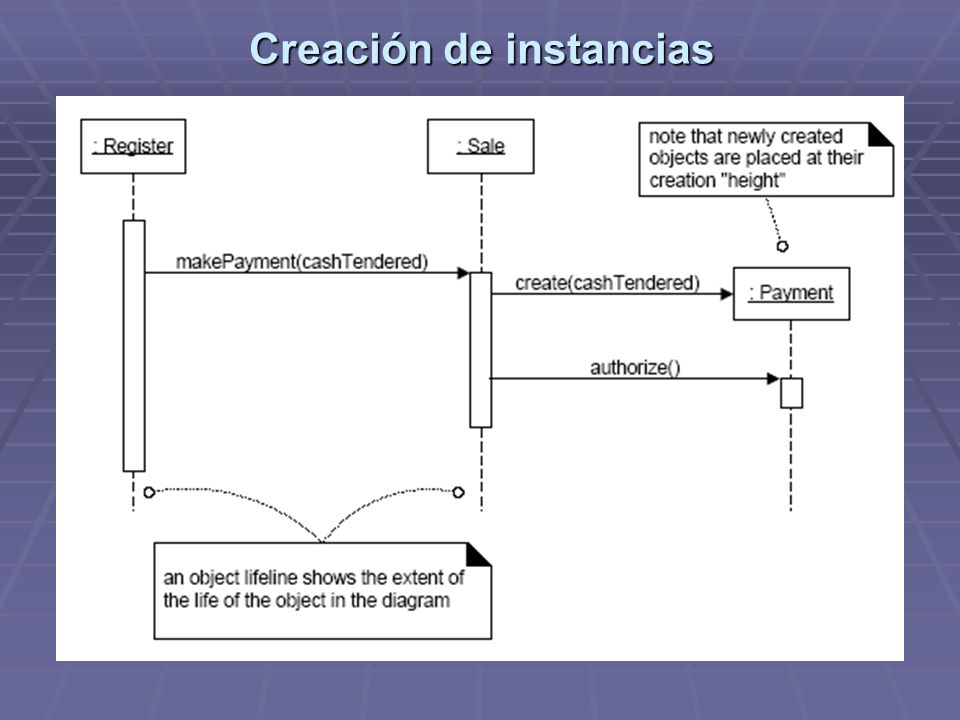

10 Creación de instancias

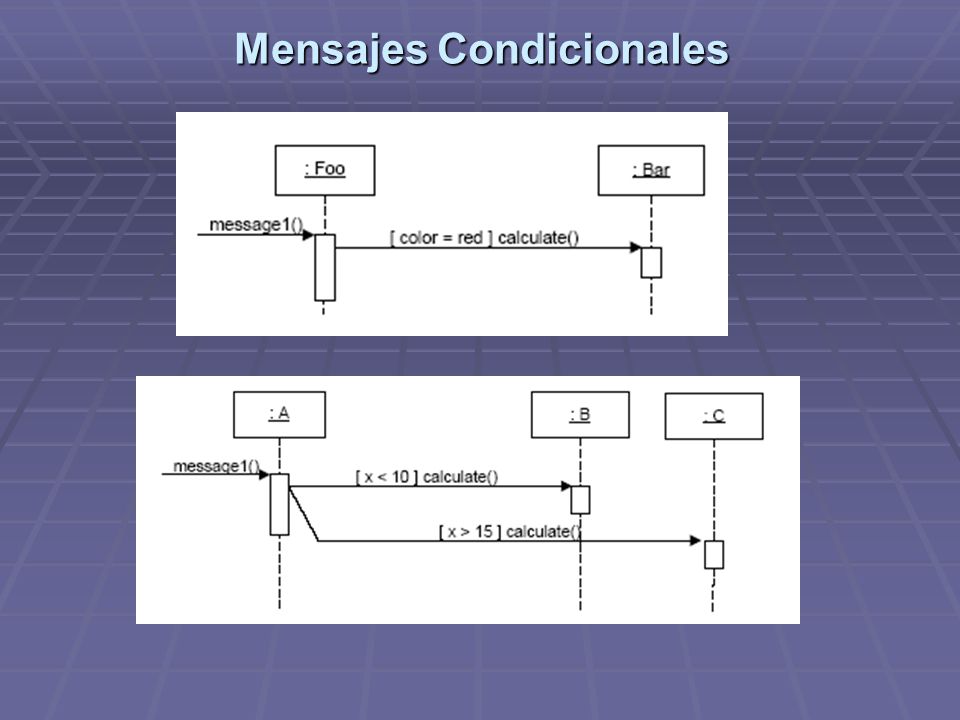

11 Mensajes Condicionales

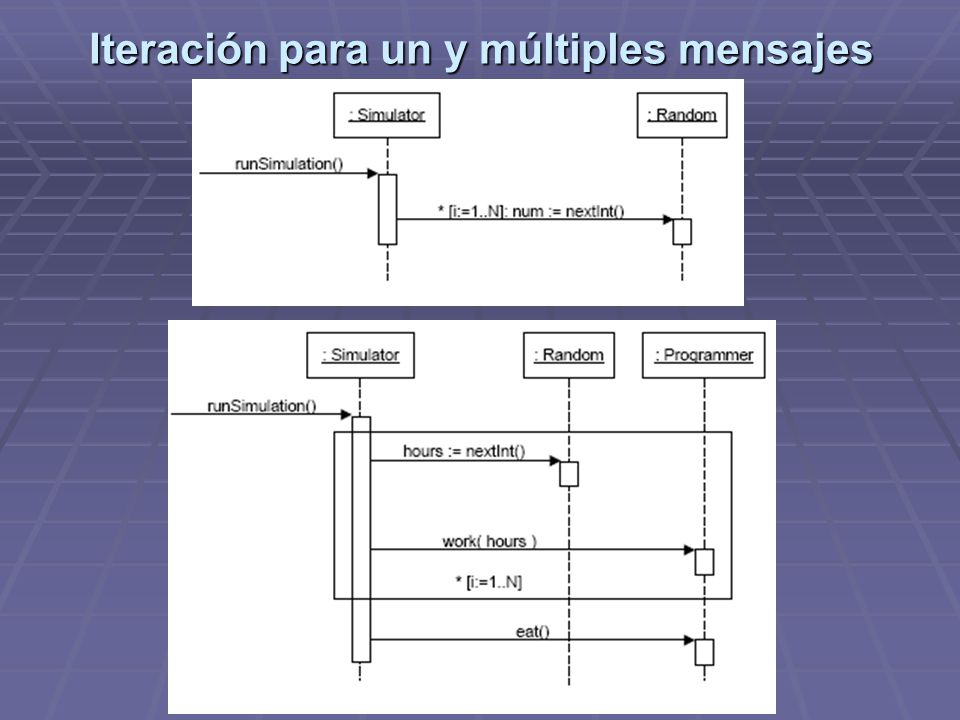

12 Iteración para un y múltiples mensajes

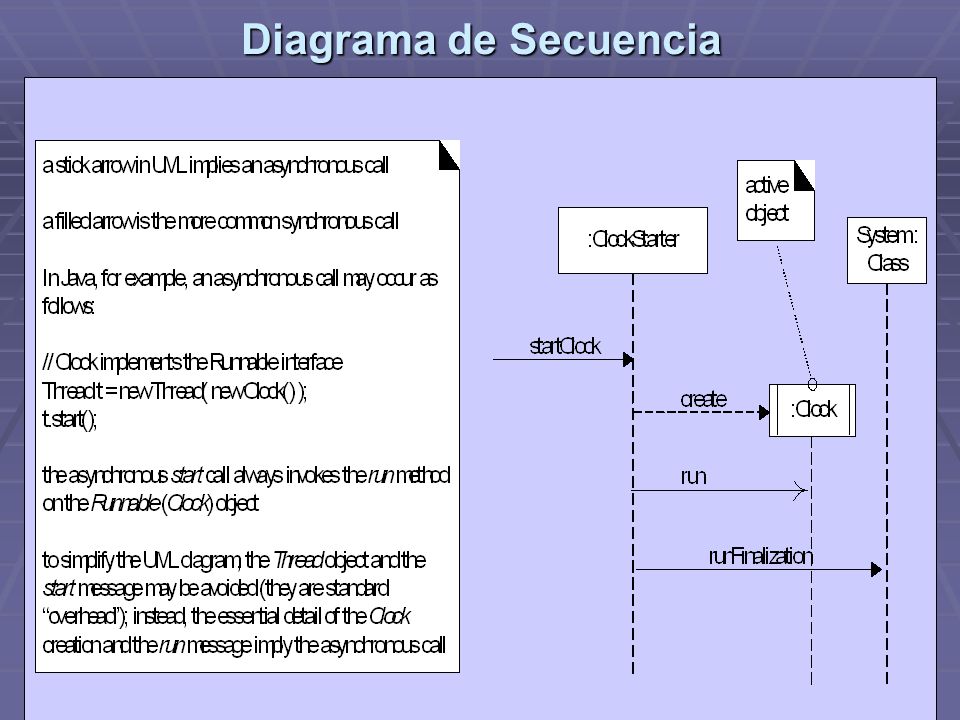

13 Diagrama de Secuencia

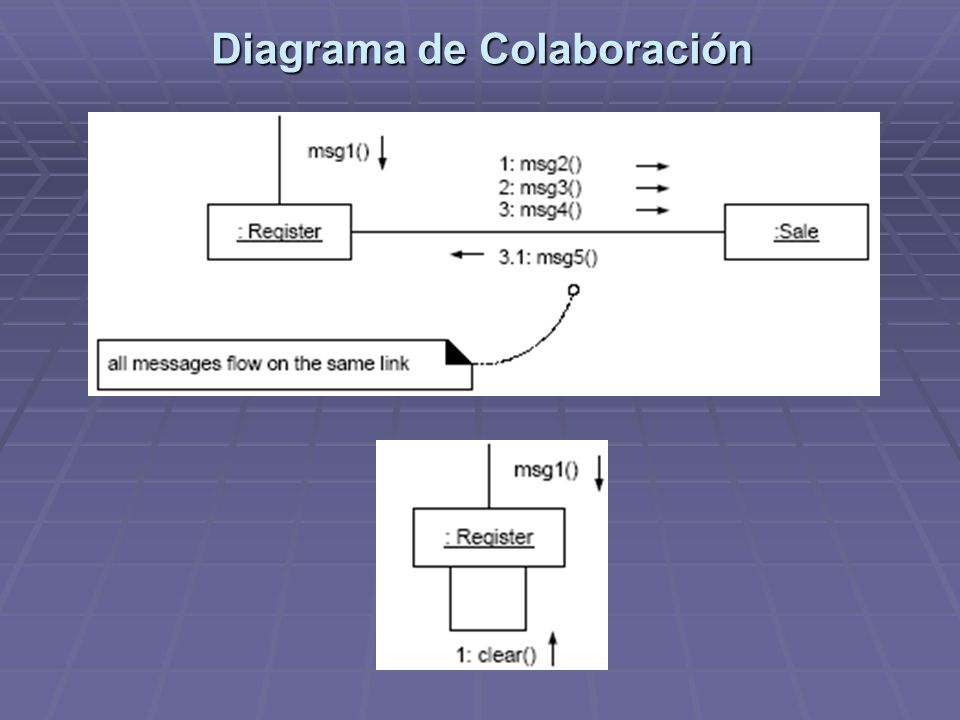

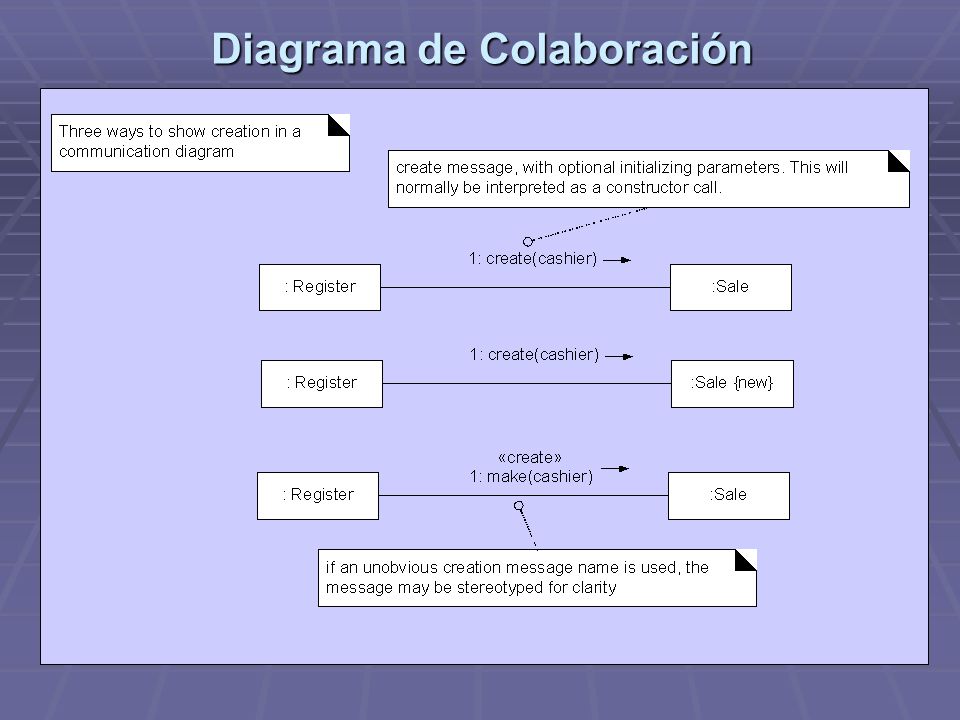

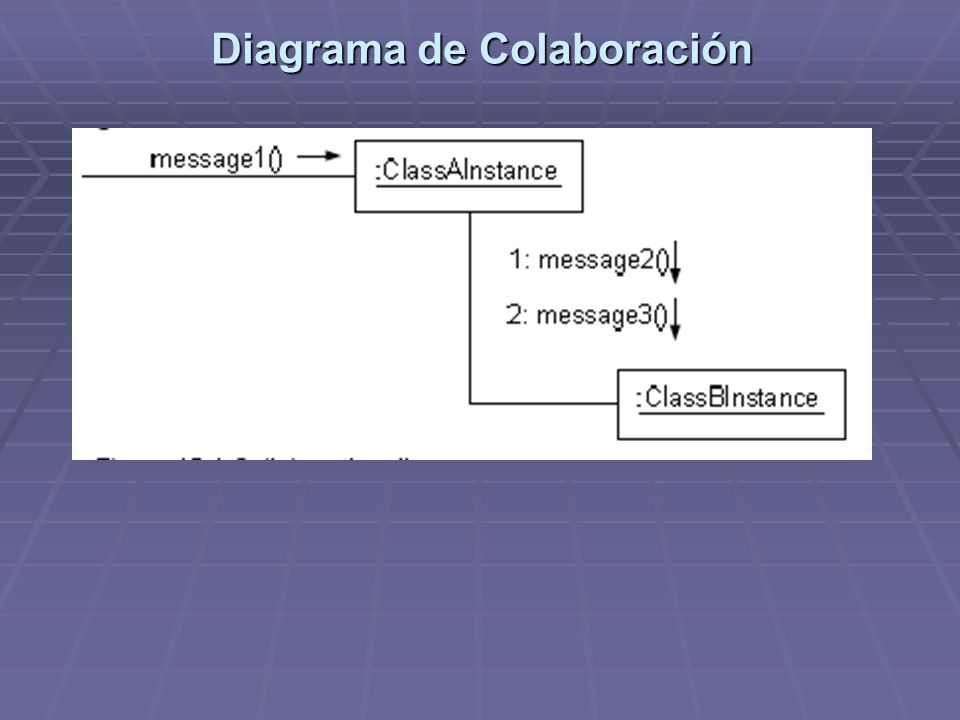

14 Diagrama de Colaboración

15

16

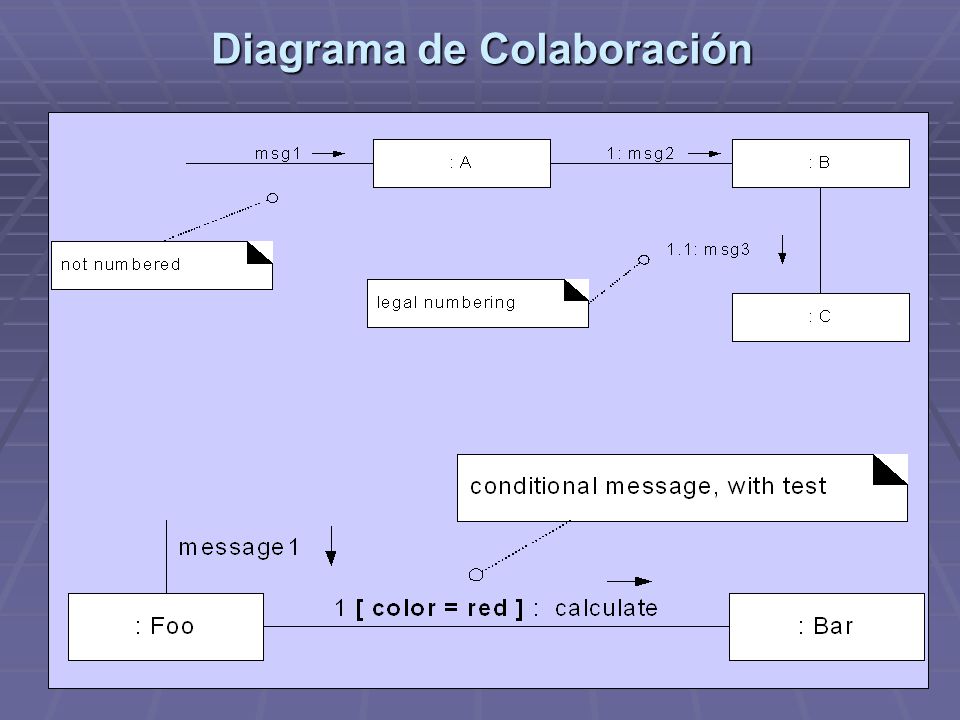

17

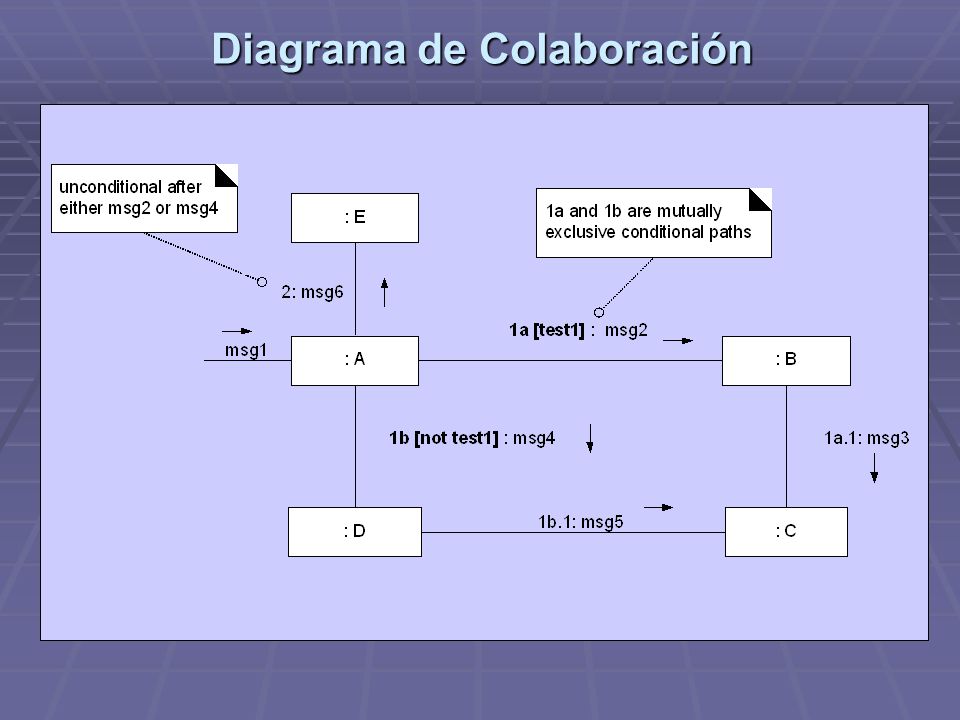

18

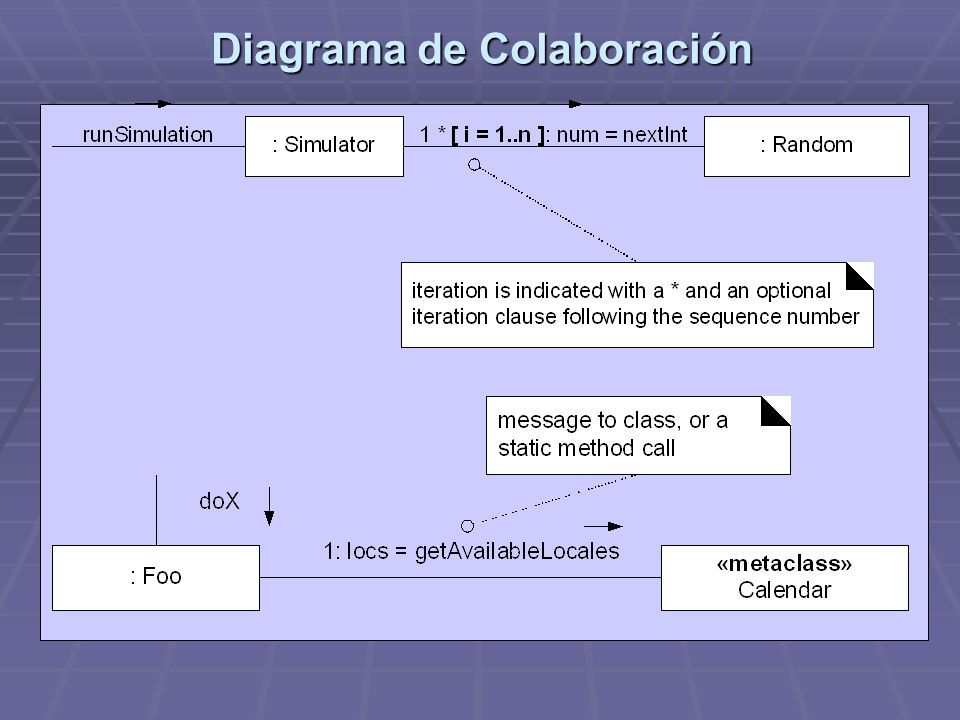

19

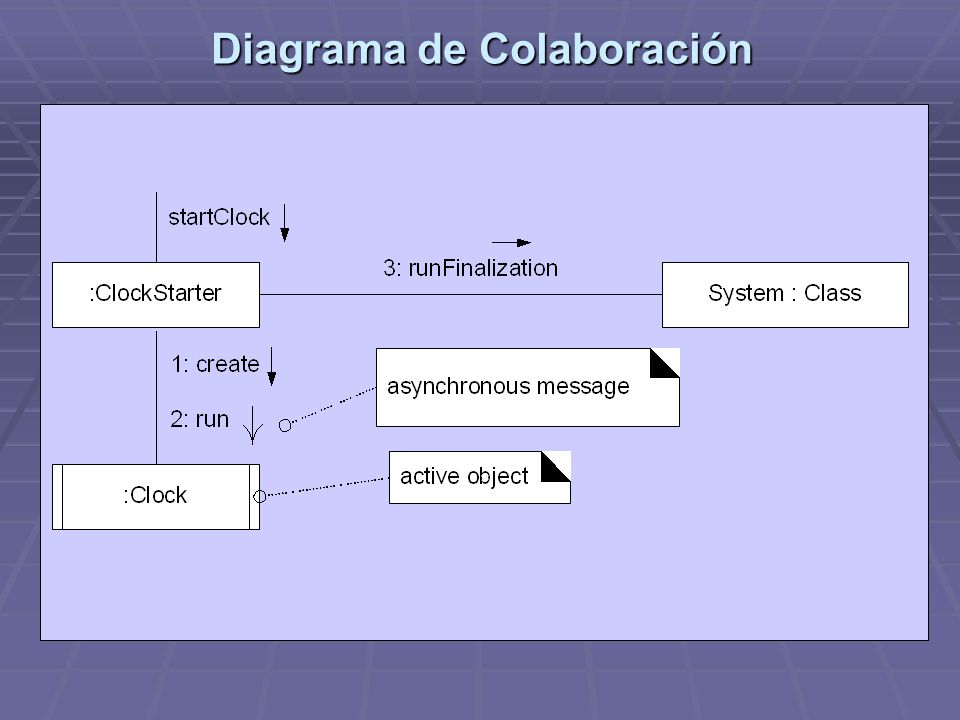

20

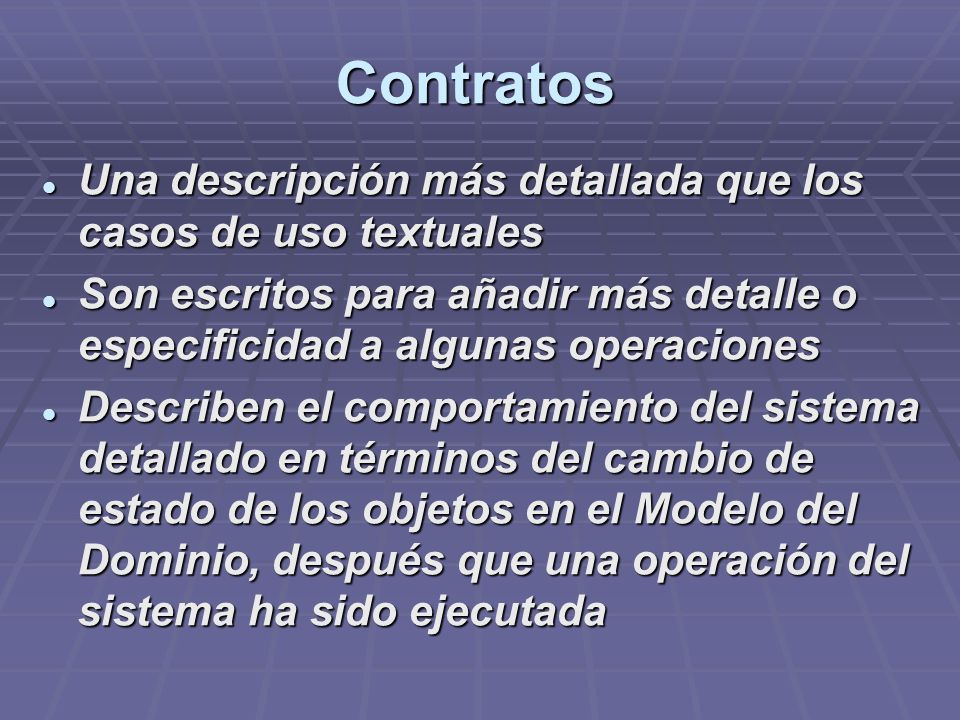

21 Contratos Una descripción más detallada que los casos de uso textuales Una descripción más detallada que los casos de uso textuales Son escritos para añadir más detalle o especificidad a algunas operaciones Son escritos para añadir más detalle o especificidad a algunas operaciones Describen el comportamiento del sistema detallado en términos del cambio de estado de los objetos en el Modelo del Dominio, después que una operación del sistema ha sido ejecutada Describen el comportamiento del sistema detallado en términos del cambio de estado de los objetos en el Modelo del Dominio, después que una operación del sistema ha sido ejecutada

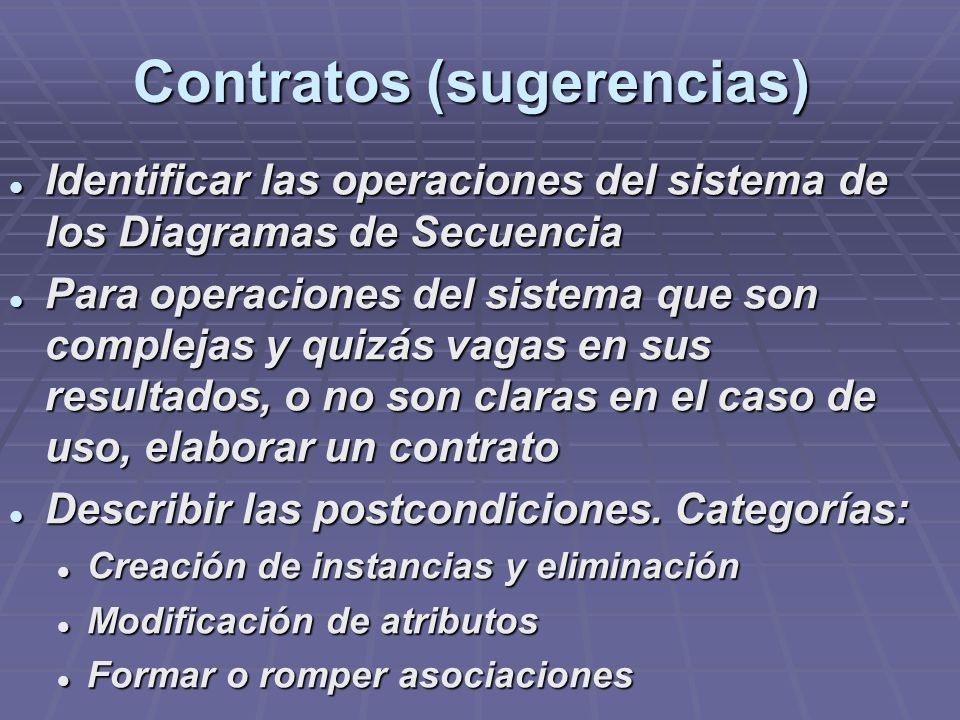

22 Contratos (sugerencias) Identificar las operaciones del sistema de los Diagramas de Secuencia Identificar las operaciones del sistema de los Diagramas de Secuencia Para operaciones del sistema que son complejas y quizás vagas en sus resultados, o no son claras en el caso de uso, elaborar un contrato Para operaciones del sistema que son complejas y quizás vagas en sus resultados, o no son claras en el caso de uso, elaborar un contrato Describir las postcondiciones. Categorías: Describir las postcondiciones. Categorías: Creación de instancias y eliminación Creación de instancias y eliminación Modificación de atributos Modificación de atributos Formar o romper asociaciones Formar o romper asociaciones

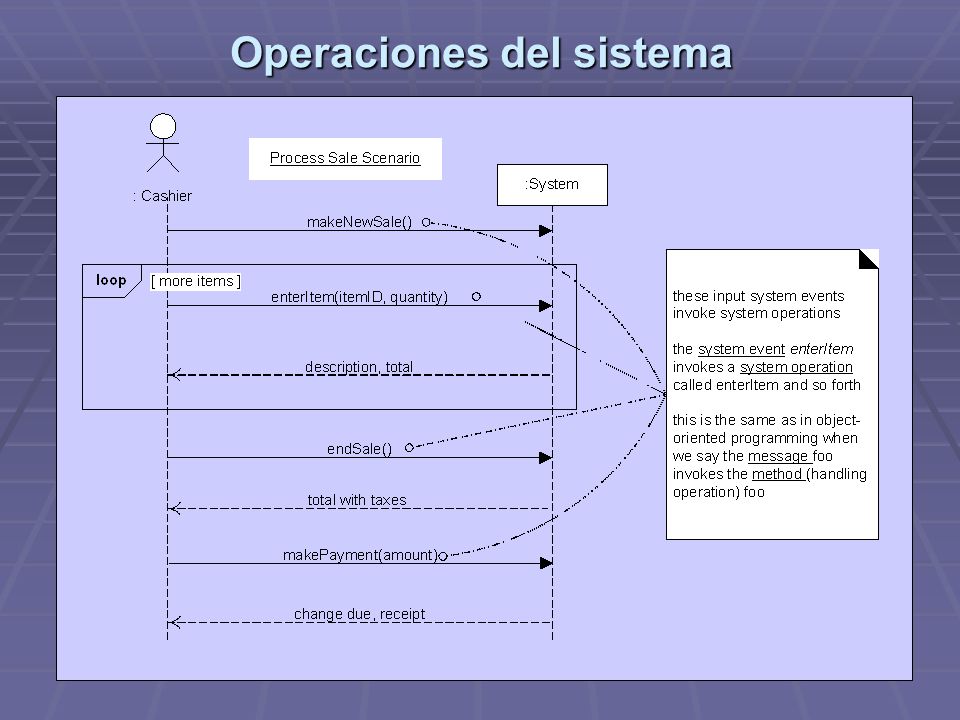

23 Operaciones del sistema

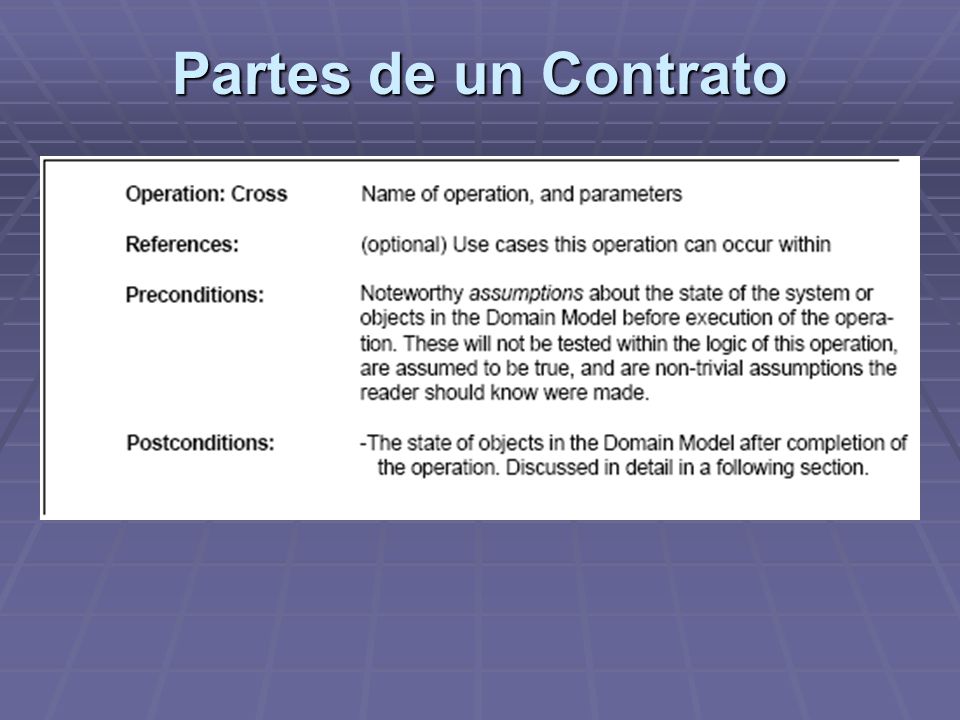

24 Partes de un Contrato

25 Contratos

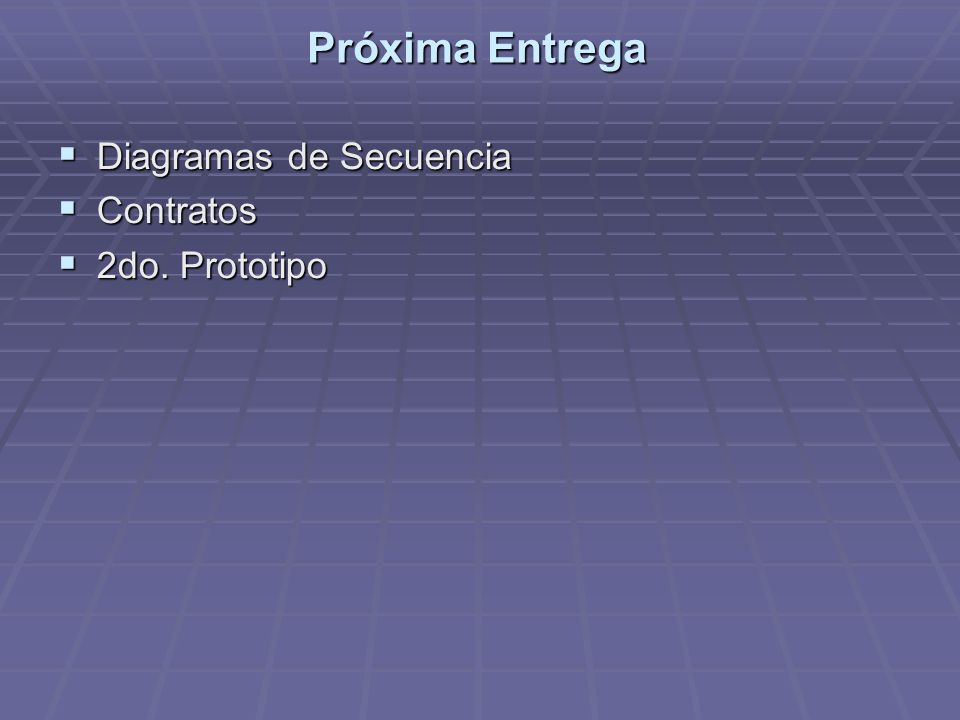

26 Próxima Entrega  Diagramas de Secuencia  Contratos  2do. Prototipo
