1 Modelo Relacional

2 Base de Datos Relacional
BDR Conjunto de Relaciones Relación Subconjunto del Producto Cartesiano de Dominios Básicos

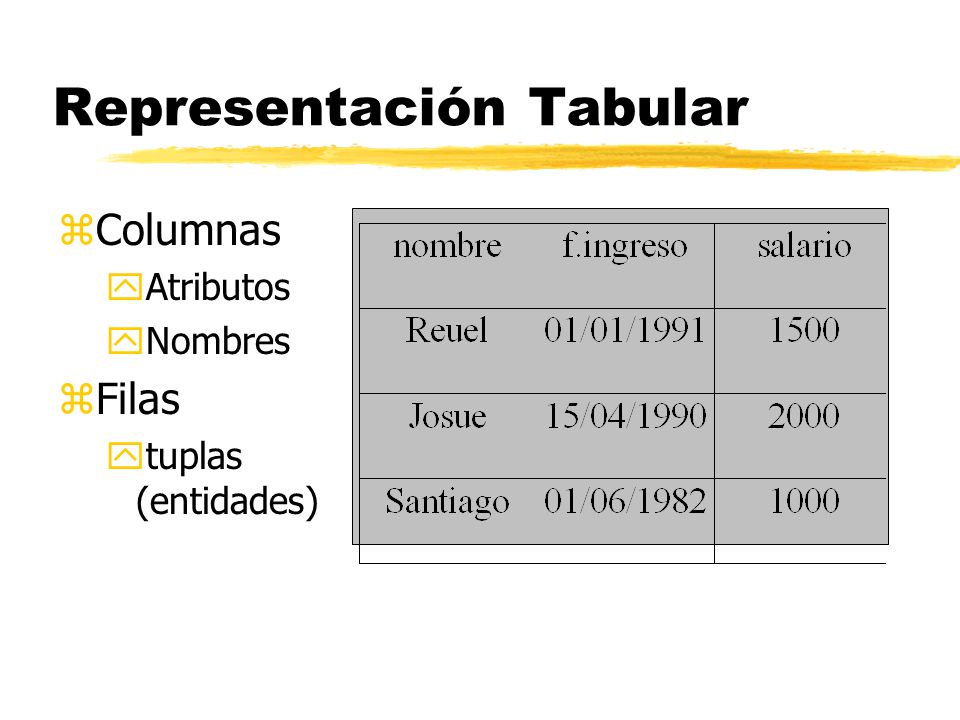

3 Representación Tabular
Columnas Atributos Nombres Filas tuplas (entidades)

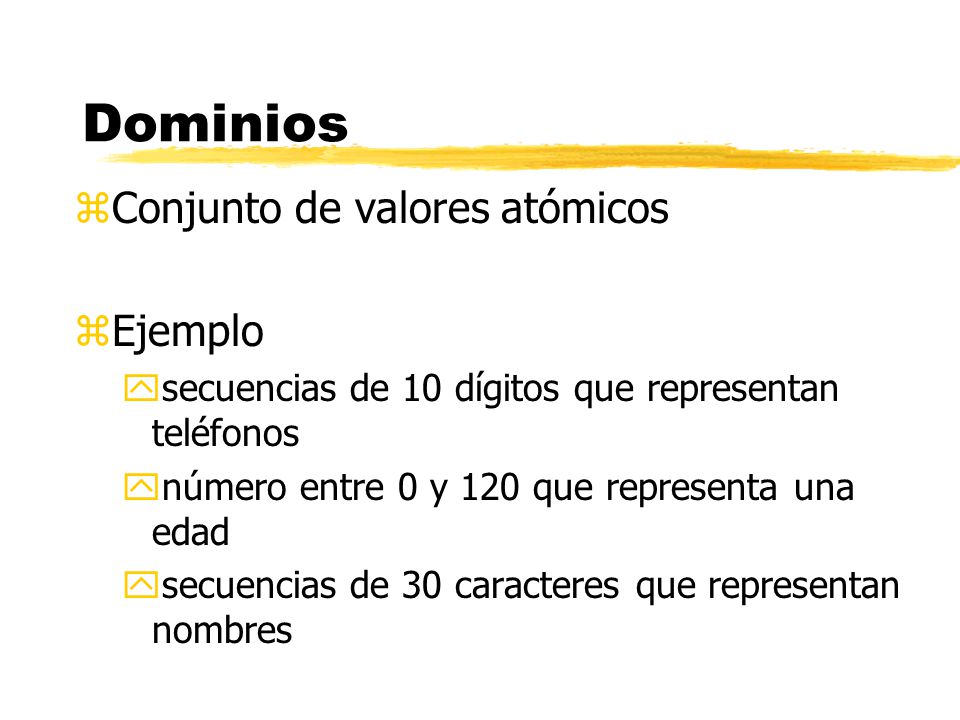

4 Dominios Conjunto de valores atómicos Ejemplo
secuencias de 10 dígitos que representan teléfonos número entre 0 y 120 que representa una edad secuencias de 30 caracteres que representan nombres

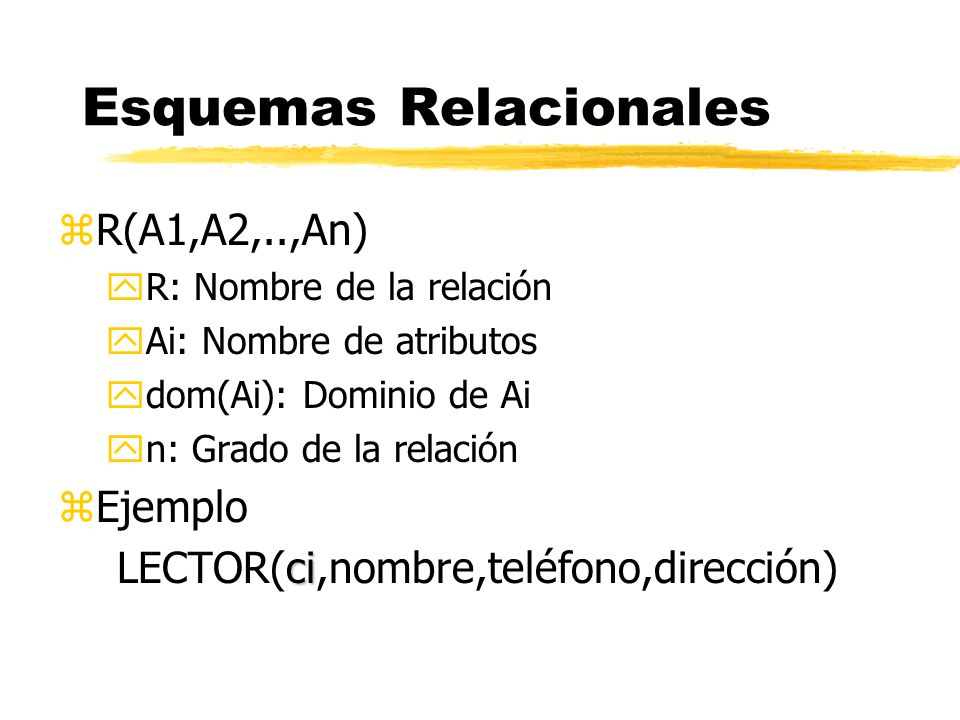

5 Esquemas Relacionales
R(A1,A2,..,An) R: Nombre de la relación Ai: Nombre de atributos dom(Ai): Dominio de Ai n: Grado de la relación Ejemplo LECTOR(ci,nombre,teléfono,dirección)

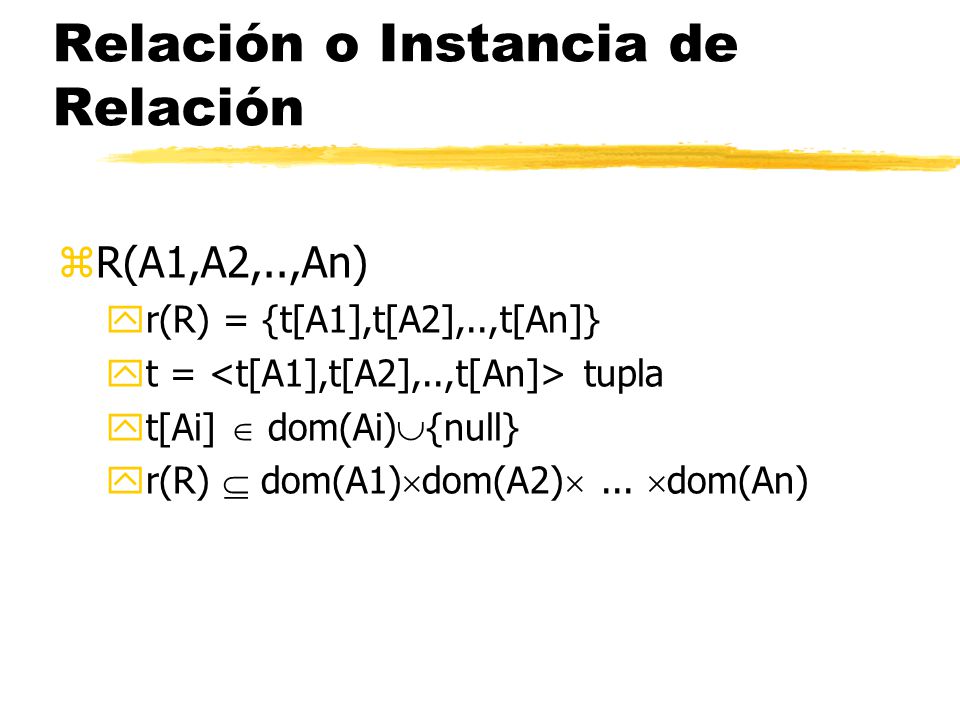

6 Relación o Instancia de Relación
R(A1,A2,..,An) r(R) = {t[A1],t[A2],..,t[An]} t = <t[A1],t[A2],..,t[An]> tupla t[Ai]  dom(Ai){null} r(R)  dom(A1)dom(A2) ... dom(An)

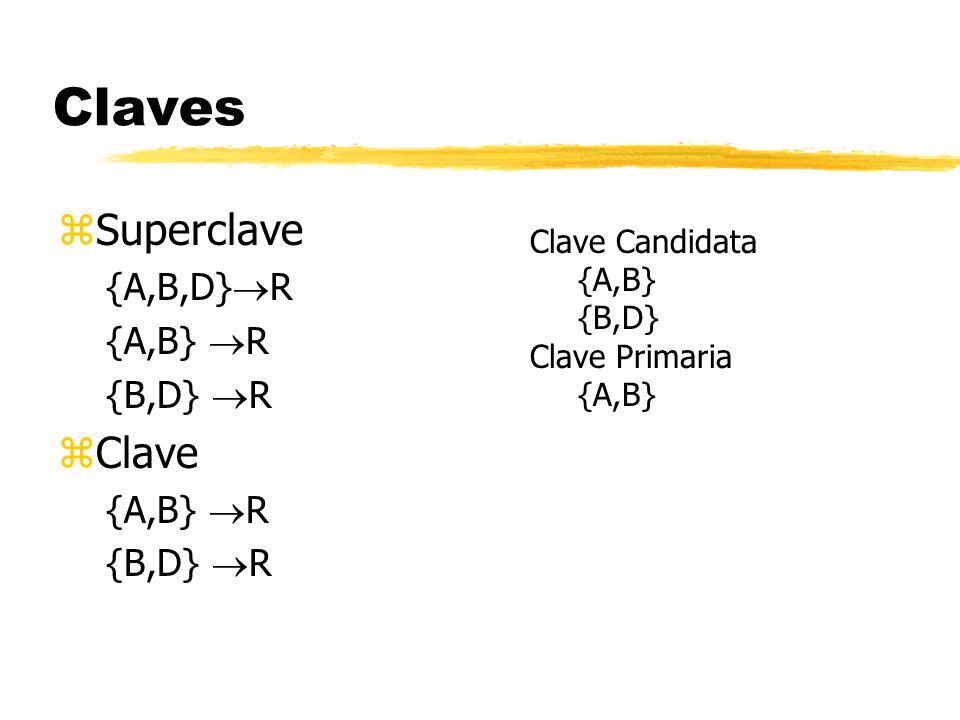

7 Claves Superclave Clave {A,B,D}R {A,B} R {B,D} R Clave Candidata
Clave Primaria

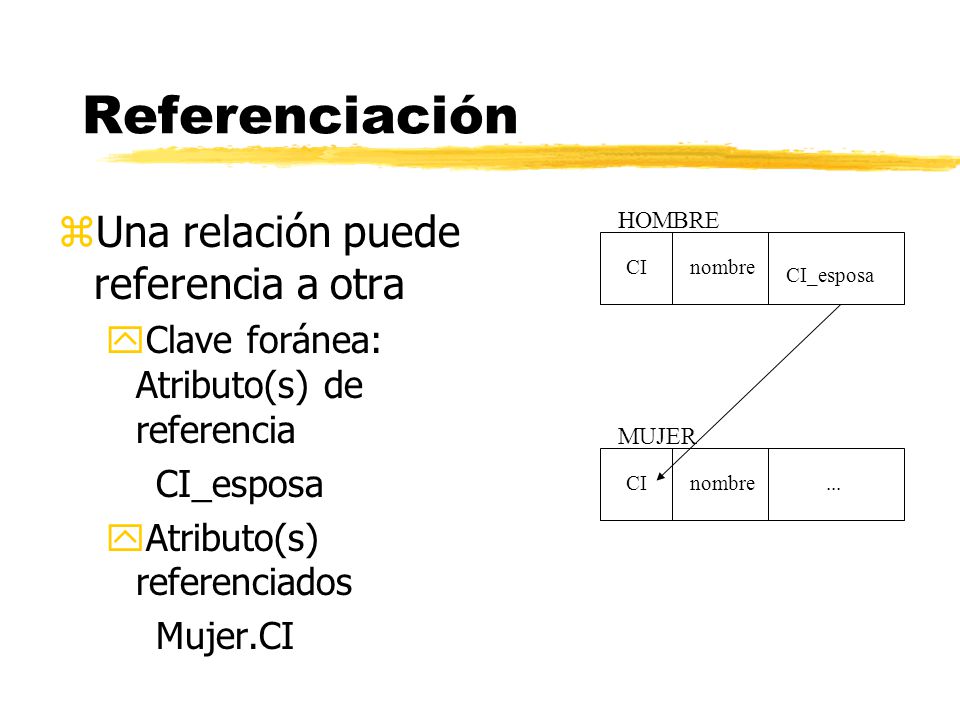

8 Referenciación Una relación puede referencia a otra
Clave foránea: Atributo(s) de referencia CI_esposa Atributo(s) referenciados Mujer.CI HOMBRE CI nombre CI_esposa MUJER CI nombre ...

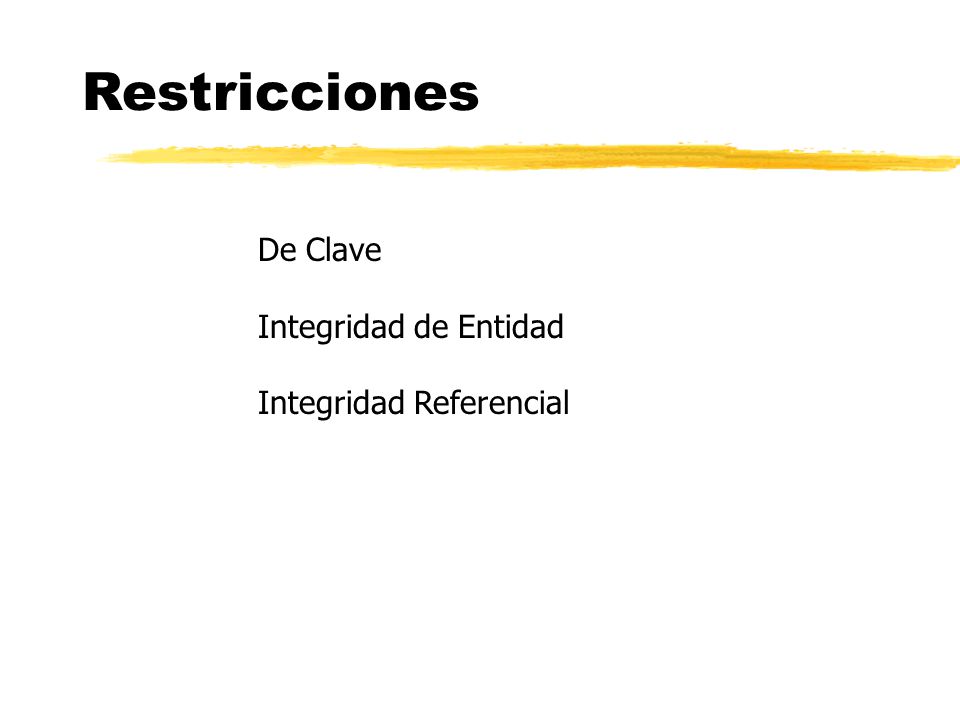

9 Restricciones De Clave Integridad de Entidad Integridad Referencial

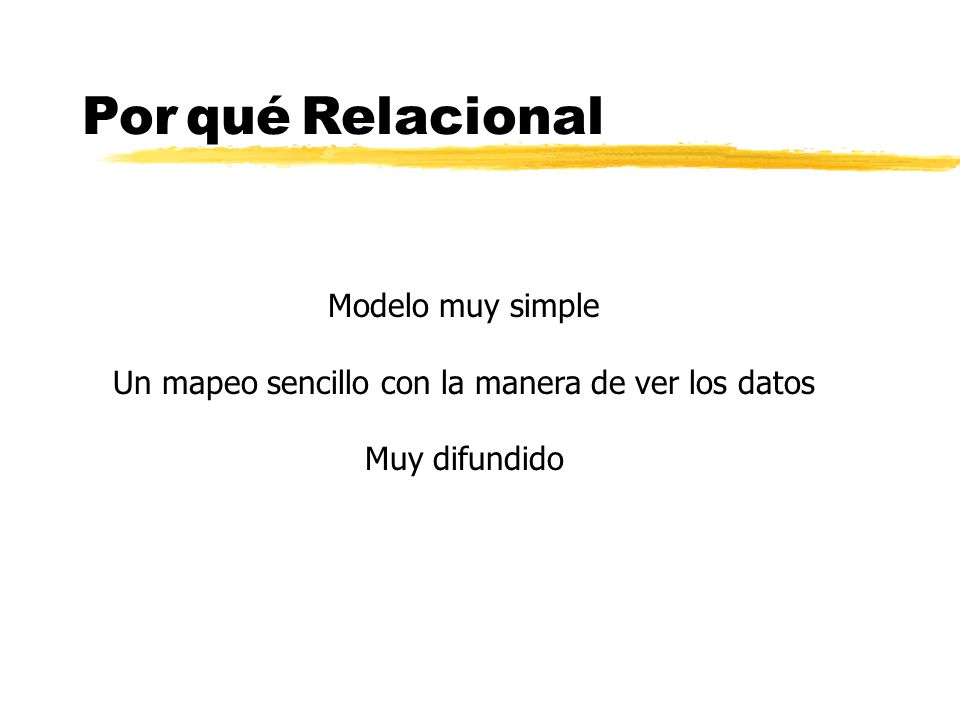

10 Un mapeo sencillo con la manera de ver los datos
Por qué Relacional Modelo muy simple Un mapeo sencillo con la manera de ver los datos Muy difundido
